用户手册 GML SoundBoxx Professional BOSCH

阅读所有警告和所有说明！不遵照以下警告和说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。注意力不集中会使你失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用 RCD 可减小电击危险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
f) 若装适当。不要穿宽松衣服或佩戴饰品。让你的衣服、手套和头发远离运动部件。宽松衣服、佩戴或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

4) 电动工具使用和注意事项

a) 不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工只会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和 / 或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

16|中文

g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

5) 电池式工具使用和注意事项

a) 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
d) 在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。

6) 维修

a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。

针对电钻和电动扳手的安全规章

工作时如果安装在电动工具上的工具可能割断隐藏的电线，一定要握住绝缘手柄操作机器。安装在电动工具上的工具如果接触了带电的线路，电动工具上的金属部件会导电，可能造成操作者触电。
使用合适的侦测器，以便找出隐藏著的电源线的位置。或者向当地的供电单位索取相关资料。钻穿电线会造成火灾并遭受电击。损坏瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
如果安装在机器上的工具被夹住了，必须马上关闭电动工具并保持镇静。此时机器会产生极高的反应力矩，并进而造成回击。安装在机器上的工具容易被夹住如果：

• 电动工具超荷了，或者
• 安装在机器上的工具在工件中歪斜了。

▶ 务必握紧电动工具。在拧紧和放松螺丝时，可能出现短暂的强大反击。

▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
▶ 工作场所必须保持清洁。不同的工作尘经过混合后容易产生化学反应，十分危险。轻金属尘容易著火或引起爆炸。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
安装蓄电池之前，先确定起停开关是否位在关闭的位置，以预防意外地开动电动工具。提携电动工具时如果把手指按在起停开关上，或者安装蓄电池时未关闭电动工具，都可能造成工作意外。
切勿打开蓄电池。可能造成短路。
蓄电池必须远离高温，例如长期的日晒和火焰等。有爆炸的危险。
如果蓄电池损坏了，或者未按照规定使用蓄电池，蓄电池中会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。
损坏的蓄电池会渗漏出液体，并且污染其它的零件。检查被污染的零件。清洁这些零件，必要时得换新零件。
本蓄电池只能配合博世的电动工具一起使用。这样才能确保蓄电池不会过载。

功能解说

阅读所有的警告提示和指示。如未确实遵循警告提示和指示，可能导致电击、火灾并且/或其他的严重伤害。

翻开标示了机器详解图的折叠页。阅读操作指南时必须翻开折叠页参考。

按照规定使用机器

本电动工具适用於拧入和拧出螺丝。本电动工具也可以在木材、金属、陶器和塑料上钻孔。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

1 快速夹头
2 扭力设定环
3 选档开关
4 螺丝批嘴*
5 菁电池的解锁按键

6 蓄电池
7 正逆转开关
8 起停开关
9 通用批嘴连杆*
10 快速夹头的固定螺丝
11 内六角扳手*

*图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术数据

充电式电钻起子机	GSR 14,4 V-LI Professional		GSR 18 V-LI Professional
物品代码	3 601 ... H60 4.. H60 4.. H60 3.. H60 3..
含蓄电池	"premium"	"compact"	"premium"	"compact"
额定电压	V=14,4 14,4 18 18
无负载转速
-第一档	次/分	0-450	0-450	0-500
-第二档	次/分	0-1450	0-1450	0-1600
根据ISO 5393,硬拧转/软拧转的最大扭力	牛顿米	50/22	50/15	56/26
最大钻孔直径
-倒	毫米	13	13	13
-木材	毫米	32	28	35
最大螺丝直径	毫米	7	7	8
夹头的夹紧范围	毫米	1,5-13	1,5-13	1,5-13
主轴螺纹		1/2"	1/2"	1/2"
重量符合EPTA-Procedure 01/2003	公斤	1,7	1,5	1,8
请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。

安装

为蓄电池充电

▶ 只能选用附件页上提供的充电器。此充电器是电动工具上的锂离子蓄电池的专用充电器。

指示：蓄电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足蓄电池的电以确保蓄电池的功率。

可以随时为锂离子蓄电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。

本锂离子蓄电池配备了"电子充电室保护装置(ECP)"，可以防止蓄电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具；安装在机器上的工只会停止转动。

电动工具被关闭之后，切勿继续按住起停开关。可能损坏电池。

蓄电池上安装了 NTC-温度监控装置。当温度位在摄氏 0 到 45 度间时，才能进行充电。所以能够人大地延长蓄电池的使用寿命。

请注意有关作废处理的规定，

Bosch Power Tools 2 609 932 664 | (6.11.08)

18|中文

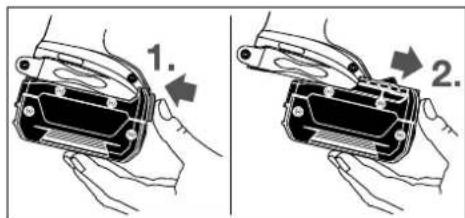

取出蓄电池

本蓄电池6具备了双重锁定。即使不小心触动了蓄电池的解锁按键5，蓄电池也不会从机器中掉落出来。固定弹簧会把蓄电池夹紧在机器中。

拆卸蓄电池 6 时先按下解锁按键 5 接著再向前从电动工具中拉出蓄电池。不可以强行拉出蓄电池。

更换工具（参考插图 A）

▶ 维修电动工具、更换电动工具上的工具或者搬运电动工具时，务必把正逆转开关调整到中央的位置。

如果不小心启动起停开关，可能造成伤害。

如果未按下起停开关 8，主轴是处在锁定状态。因此能够简便，快速地在夹头上更换工具。

朝着 ① 的方向拧转可以打开快速夹头 1。把夹头打开至能够放入工具为止。安装好工具。

朝着转向 ② 用力地拧转快速夹头的套筒 1，至不再听到轮齿滑动的声響为止。此时夹头已经自动锁定。

当您朝著反方向转动套筒以便取出工具时，锁定便已经自动解除。

更换夹头

▶ 维修电动工具、更换电动工具上的工具或者搬运电动工具时，务必把正逆转开关调整到中央的位置。

如果不小心启动起停开关，可能造成伤害。

取出固定螺丝（参考插图 B）

固定螺丝 10 把夹头固定在主轴上，以防止快速夹头 1 意外地从主轴上脱落。把快速夹头 1 完全打开，并朝著转向 ① 拧转出固定螺丝 10。注意，固定螺丝配备了左螺纹。

拆卸夹头（参考插图 C）

把六角扳手11的短端插入快速夹头1中。

把电动工具放置在稳固的底垫上（例如工作台），握牢电动工具，朝着转向①拧转内六角扳手11来拧松快速夹头1。如果夹头被卡住了，可轻敲内六角板手11的长端松开夹头。从快速夹头中取出内六角扳手，拧转并拆下快速夹头。

安装夹头（参考插图 D）

以反顺序安装快速夹头。

使用约 15-25 牛顿米的拉紧扭力拧紧夹头。

朝着逆时钟的转向把固定螺丝10拧入已经打开的快速夹头中。拧转时大约使用1,5-2,5牛顿米的拧紧扭力，每次都得使用新的固定螺丝。螺丝的螺纹上涂抹了粘胶，如果重复使用粘胶会丧失粘性。

吸锯尘 / 吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃 （例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂 （例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

- 工作场所要保持空气流通。

- 最好佩戴 P2 滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

操作

操作机器

安装蓄电池

▶ 只能使用博世原厂的锂离子蓄电池，电池的电压必须和机器铭牌上提供的电压一致。使用其它厂牌的蓄电池，可能导致意外伤害并造成火灾。

把正逆转开关 7 设定在中央的位置，以避免不小心开动电动工具。

把蓄电池 6 从前端推入电动工具的手柄中。必须推压至无法看见红色的条纹为止，并检查蓄电池是否已经正确地卡牢了。

改变转向（参考插图 E）

使用正逆转开关 7 可以改变机器的转向。如果按住了起停开关 8，则无法改变转向。

正转：适用於正常钻和转紧螺丝时，把正逆转开关7向左推到底。

逆转：适用於放鬆 / 转出螺丝和螺母，把正逆转开关 7 向右推到底。

设定扭力

使用扭力设定环2可以选择20级扭力。如果扭力设定正确，只要螺丝头已经平贴在工件表面，或者到达了预定的扭力，安装在机器上的工具便会停止转动。

拧出螺丝时得视情况提高设定值，或者把开关设定在“钻孔”的符号上。

机械式选档

在电动工具静止时，或者运作当中都可以使用选档开关3。但在机器超荷或者正以最高转速运作时，则勿启动选档开关。

使用选档开关 3 能够预设 2 个转速范围。

第1档：

低转速范围；适合拧转螺丝，或者钻大的孔时。

第Ⅱ档：

高转速范围：适用於钻小的孔时。

如果无法把选档开关 3 推到尽头，必须握着钻头稍微转动夹头。

开动 / 关闭

操作电动工具 时先按下电动工具的起停开关 8，并持续按著。

放开起停开关 8 便可以关闭电动工具。

调整转速

你可以无级式调整转速，把起停开关8按得越紧，转速就越快。

轻按起停开关8机器以低转速运转。逐渐在开关上加压，转速也会跟著提高。

全自动的主轴锁定功能 (Auto-Lock)

如果未按下起停开关8，主轴和工具接头都是被锁定的。

因此，即使蓄电池没电了，也可以使用木电动工具拧入螺丝，换句话说，也可以使用本机器充当螺丝起了。

制止惯性转动功能

放开起停开关8之后，夹头会马上被制止，进而防止夹头上的工具进入惯性转动状态。

拧入螺丝时，必须等待螺丝头和物料表面齐平之后，才可以放开起停开关8。如此螺丝头才不会陷入物料中。

温控的过载保护装置

如果按照规定使用电动工具，不会发生过载的情况。在机器强烈过载或蓄电池超过许可的温度（摄氏65度）时电动工具会自动关闭，待温度再度恢复到许可范围后，电动工具才会继续运作。

有关操作方式的指点

确定电动工具已经关闭了，才可以把电动工具顶在螺丝头上。转动中的起子头容易从螺丝头上滑开。

如果电动工具储存了静电，电子装备会自动关闭电动工具。此时得重新启动起停开关8，以便再度开动电动工具。

建议

在机器以低转速长期运作之后，可让机器在空载的状况下，以最高转速旋转 3 分钟，以加速冷却。

在金属上钻孔时只能使用完好，经过研磨的 HSS 钻头（HSS = 高效率高速钢）。在博世的附件产品系列中，有符合这个品质等级的产品。

把大的、长的螺丝拧入坚硬的物料中之前，必须根据螺纹的中心直径打预钻孔，预钻孔的深度大概为螺丝长度的 ²/₃ 。

如何正确地使用蓄电池

保护蓄电池，避免湿气和水分渗入。

蓄电池必须储存在摄氏0到45度的环境中。夏天不可以把蓄电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁蓄电池的通气孔。

充电后如果蓄电池的使用时间明显缩短，代表蓄电池已经损坏，必须更换新的蓄电池。

请注意有关作废处理的规定。

20|中文

维修和服务

维修和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。不小心开动了起停开关可能造成伤害。
▶ 电动工具和通风间隙都必须保持清洁，这样才能够提高工作品质和安全性。

本公司生产的电动工具都经过严密的品质检验，如果机器仍然发生故障，请将机器交给博世电动工具公司授权的顾客服务处修理。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：800 820 8484

传真：[phone]

电邮：[e-mail]

电话：[phone]

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特·博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：[phone]

傳真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.cn

搬运

本蓄电池通过相关的测试 （根据 UN 手册

ST/SG/AC.10/11/Rev.3 第三部，副段 38.3 中的规

定）。它能够有效地防范电池内部的超压与短路，并且能够防止过载断路和危险的反电流。

电池中的锂当量值低於规定的边界值。不管是电池本身或将电池安装在机器中，都能符合德国和国际的危险物品安全规章。如果同时搬运数个蓄电池时，则应该详细阅读危险物品安全规章。在上述情况，甚至还要引用其它的特殊法规（例如有关包装的规定）。详细的资料可以参阅以下网页中的英文说明：

http://purchasing.bosch.com/en/start/Allgemeines/

Download/index.htm.

处理废弃物

必须以符合环保的方式，回收再利用损坏的机器、附件和废弃的包装材料。

充电电池 / 电池：

锂离子：

请注意 "搬运" 段落中的指示，页 20.

不可以把损坏的仪器丢弃在一般的家庭垃圾，火焰或水中。请收集损坏的充电电池 / 电池，并把它们送往资源回收中心处理，或者用符合环保要求的方式清除损坏的充电电池 / 电池。

保留修改权。

安全規章

電動工具通用安全警告

閱讀所有警告和所有說明。不遵照以下警告和說明會導致電擊、著火和／或嚴重傷害。

保存所有警告和說明書以備查閱。

在所有下列的警告中術語 "電動工具" 指市電驅動（有線）電動工具或電池驅動（無線）電動工具。

1) 工作場地的安全

a) 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
b) 不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
c) 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使你失去對工具的控制。

2) 電氣安全

a) 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
b) 避免人體接觸接地表面，如管道、散熱片和冰箱。如果你身體接地會增加電擊危險。
c) 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
d) 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。受損或繼續的軟線會增加電擊危險。
e) 當在戶外使用電動工具時，使用適合戶外使用的外接軟線。適合戶外使用的軟線，將減少電擊危險。
f) 如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用 RCD 可減小電擊危險。

3) 人身安全

a) 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
b) 使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
c) 防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關斷位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
d) 在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
e) 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
f) 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣服、手套和頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
g) 如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
4) 電動工具使用和注意事項
a) 不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使你工作更有效、更安全。
b) 如果開關不能接通或關斷工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
c) 在進行任何調節、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和／或使電池盒與工具脫開。這種防護性措施將減少工具意外起動的危險。
d) 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。

22|中文

e) 保養電動工具。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
f) 保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
g) 按照使用說明書，考慮作業條件和進行的作業來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。

5) 電池式工具使用和注意事項

a) 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
b) 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
c) 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺釘或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
d) 在濫用條件下，液體會從電池中濾出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濾出的液體會發生腐蝕或燃燒。

6) 檢修

a) 將你的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

針對電鑽和電動扳手的安全規章

工作時如果安裝在電動工具上的工具可能割斷隱藏的電線，一定要握住絕緣手柄操作機器。安裝在電動工具上的工具如果接觸了帶電的線路，電動工具上的金屬部件會導電，可能造成操作者觸電。
使用合適的偵測器，以便找出隱藏著的電源線的位置。或者向當地的供電單位索取相關資料。鐵穿電線會造成火災並遭受電擊。損壞瓦斯管會引起爆炸。如果水管被刺穿了會導致財物損失。

如果安裝在機器上的工具被夾住了，必須馬上關閉電動工具並保持鎮靜。此時機器會產生極高的反應力矩，並進而造成回擊。安裝在機器上的工具容易被夾住如果：

• 電動工具超荷了，或者
• 安裝在機器上的工具在工件中歪斜了。

▶ 務必握緊電動工具。在擰緊和放松螺絲時，可能出現短暫的強大反擊。
▶ 固定好工件。使用固定装置或老虎钳固定工件，會比用手持握工件更牢固。
工作場所必須保持清潔。不同的工作庫經過混合後容易產生化學反應，十分危險。輕金屬塵容易著火或引起爆炸。
等待電動工具完全靜止後才能夠放下機器。機器上的工具可能在工作中被夾住，而令您無法控制電動工具。
安裝蓄電池之前，先確定起停開關是否位在關閉的位置，以預防意外地開動電動工具。提撥電動工具時如果把手指按在起停開關上，或者安裝蓄電池時未關閉電動工具，都可能造成工作意外。
切勿打開蓄電池。可能造成短路。

蓄電池必須遠離高溫，例如長期的日曬和火焰等。有爆炸的危險。

如果蓄電池損壞了，或者未按照規定使用蓄電池，蓄電池中會散發出有毒蒸汽。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。蓄電池散發的蒸汽會刺激呼吸道。
損壞的蓄電池會滲漏出液體，並且污染其它的零件。檢查被污染的零件。清潔這些零件，必要時得換新零件。
本蓄電池只能配合博世的電動工具一起使用。這樣才能確保蓄電池不會過載。

功能解說

閱讀所有的警告提示和指示。如未確實遵循警告提示和指示，可能導致電擊、火災並且 / 或其他的嚴重傷害。

翻開標示了機器詳解圖的折疊頁。閱讀操作指南時必須翻開折疊頁參考。

按照規定使用機器

本電動工具適用於擰入和擰出螺絲。本電動工具也可以在木材、金屬、陶器和塑料上鑽孔。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

1 快速夾頭
2 扭力設定環
3 選檔開關

4 螺絲批嘴*
5 蓄電池的解鎖按鍵
6 蓄電池
7 正逆轉開關
8 起停開關
9 通用批嘴连杆*
10 快速夾頭的固定螺絲
11 内六角扳手*

*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清單中有完整的附件供應項目。

技術性數據

充電式電鑽起子機	GSR 14,4 V-LI Professional		GSR 18 V-LI Professional
物品代碼	3 601 ... H60 4.. H60 4.. H60 3.. H60 3..
含蓄電池	"premium"	"compact"	"premium"	"compact"
額定電壓	V=14,4 14,4 18 18
無負載轉速
-第一檔	次/分	0-450	0-450	0-500
-第二檔	次/分	0-1450	0-1450	0-1600
根據ISO 5393,硬擰轉/軟擰轉的最大扭力	牛頓米	50/22	50/15	56/26
最大鑽孔直徑
-鋼	毫米	13	13	13
-木材	毫米	32	28	35
最大螺絲直徑	毫米	7	7	8
夾頭的夾緊範圍	毫米	1,5-13	1,5-13	1,5-13
主軸螺紋		1/2"	1/2"	1/2"
重量符合EPTA-Procedure 01/2003	公斤	1,7	1,5	1,8
請認清電動工具銘牌上的物品代碼。電動工具在銘管市場上沒有統一的商品名號。

安装

爲蓄電池充電

▶ 只能選用附件頁上提供的充電器。此充電器是電動工具上的鋰離子蓄电池的專用充電器。

指示：蓄電池在交貨時只完成部分充電。首度使用電動工具之前，必須先充足蓄電池的電以確保蓄電池的功率。

Bosch Power Tools 2 609 932 664 | (6.11.08)

可以隨時為鋰離子蓄電池充電，不會縮短電池的使用壽命。如果充電過程突然中斷，也不會損壞電池。

木鋰離子蓄電池配備了"電子充電室保護裝置(ECP)"，可以防止蓄電池過度放電。電池的電量如果用盡了，保護開關會自動關閉電動工具：安裝在機器上的工具會停止轉動。

24|中文

注意

電動工具被關閉之后，切勿繼續按住起停開關。可能損壞電池。

蓄電池上安裝了 NTC-溫度監控裝置。當溫度位在攝氏0到45度間時，才能進行充電。所以能夠大大地延長蓄電池的使用壽命。

請注意有關作廢處理的規定。

取出蓄電池

本蓄电池 6 具備了雙重鎖定。即使不小心觸動了蓄電池的解鎖按鍵 5，蓄電池也不會從機器中掉落出來。固定彈簧會把蓄電池夾緊在機器中。

拆卸蓄電池 6 時先按下解鎖按鍵 5，接著再向前從電動工具中拉出蓄電池，不可以強行拉出蓄電池。

更換工具 （參考插圖A）

維修電動工具、更換電動工具上的工具或者搬運電動工具時，務必把正逆轉開關調整到中央的位置。如果不小心啟動起停開關，可能造成傷害。

如果未按下起停開關 8 主軸是處在鎖定狀態。因此能夠簡便，快速地在夾頭上更換工具。

朝著 ① 的方向擰轉可以打開快速夾頭 1。把夾頭打開至能夠放人工具為止。安裝好工具。

朝著轉向 ② 用力地擰轉快速夾頭的套筒 1，至不再聽到輪齒滑動的聲響為止。此時夾頭已經自動鎖定。

當您朝著反方向轉動套筒以便取出工具時，鎖定便已經自動解除。

更換夾頭

維修電動工具、更換電動工具上的工具或者搬運電動工具時，務必把正逆轉開關調整到中央的位置。如果不小心啟動起停開關，可能造成傷害。

取出固定螺絲（參考插圖 B）

固定螺絲 10 把夾頭固定在主軸上，以防止快速夾頭 1 意外地從主軸上脫落，把快速夾頭 1 完全打開，並朝著轉向 ① 擔轉出固定螺絲 10。注意，固定螺絲配備了左螺紋。

拆卸夾頭（參考插圖 C）

把六角扳手11的短端插入快速夹頭1中。

把電動工具放置在穩固的底墊上（例如工作台），擁牢電動工具，朝著轉向0擰轉內六角扳手11來擰松快速夾頭1。如果夾頭被卡住了，可輕敲內六角板手11的長端松開夾頭。從快速夾頭中取出內六角扳手，擰轉並拆下快速夾頭。

安裝夾頭（參考插圖 D）

以反順序安裝快速夾頭。

!

使用約 15-25 牛頓米的拉緊扭力擰緊夾頭。

朝著逆時鐘的轉向把固定螺絲 10 擰入已經打開的快速夾頭中。擦轉時大約使用 1,5-2,5 牛頓米的拧緊扭力，每次都得使用新的固定螺絲、螺絲的螺紋上涂抹了粘膠，如果重復使用粘膠會喪失粘性。

吸鋸塵 / 吸鋸屑

含鉛的顔料以及某些木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸人這些廢塵，可能會有過敏反應或者感染呼吸道疾病。 某些塵埃（例如加工橡木或山毛榉的廢塵）可能致癌，特別是和處理木材的添加劑（例如木材的防腐劑等）結合之後。只有經過專業訓練的人才能夠加工含石棉的物料。

- 工作場所要保持空氣流通。

- 最好佩戴 P2 滤網等級的口罩。

請留心並遵守貴國和加工物料有關的法規。

操作

操作機器

安裝蓄電池

▶ 只能使用博世原廠的鋰離子蓄電池，電池的電壓必須和機器銘牌上提供的電壓一致。使用其它廠牌的蓄電池，可能導致意外傷害並造成火災。

把正逆轉開關 7 設定在中央的位置，以避免不小心開動電動工具。

把蓄電池 6 從前端推入電動工具的手柄中，必須推壓至無法看見紅色的條紋為止，並檢查蓄電池是否已經正確地卡牢了。

改變轉向（參考插圖 E）

使用正逆轉開關 7 可以改變機器的轉向。如果按住了起停開關 8，則無法改變轉向。

正轉：適用於正常鑽和轉緊螺絲時，把正逆轉開關7向左推到底。

逆轉：適用於放鬆 / 轉出螺絲和螺母，把正逆轉開關 7 向右推到底。

設定扭力

使用扭力設定環 2 可以選擇 20 級扭力。如果扭力設定正確，只要螺絲頭已經不貼在工件表面，或者到達了預定的扭力，安裝在機器上的工具便會停止轉動。擰出螺絲時得視情況提高設定值，或者把開關設定在“鑽孔”的符號上。

機械式選檔

在電動工具靜止時，或者運作當中都可以使用選檔開關3。但在機器超荷或者正以最高轉速運作時，則勿啟動選檔開關。

使用選檔開關 3 能夠預設 2 個轉速範圍。

第1檔：

低轉速範圍；適合摔轉螺絲，或者鎖大的孔時。

第Ⅱ檔：

高轉速範圍：適用於鑽小的孔時。

如果無法把選档開關 3 推到盡頭，必須握著鑽頭稍微轉動夾頭。

開動 / 關閉

操作電動工具時先按下電動工具的起停開關8，並持續接著。

放開起停開關 8 便可以關閉電動工具。

調整轉速

你可以無級式調整轉速，把起停開關 8 按得越緊，轉速就越快。

輕按起停開關 8 機器以低轉速運轉。逐漸在開關上加壓，轉速也會跟著提高。

全自動的主軸鎖定功能 (Auto-Lock)

如果未按下起停開關 8，主軸和工具接頭都是被鎖定的。

因此，即使蓄電池沒電了，也可以使用本電動工具擰入螺絲，換句話說，也可以使用本機器充當螺絲起子。

制止慣性轉動功能

放開起停開關 8 之后，夾頭會馬上被制止，進而防止夾頭上的工具進入慣性轉動狀態。

擰入螺絲時，必須等待螺絲頭和物料表面齊平之后，才可以放開起停開關8。如此螺絲頭才不會陷入物料中。

溫控的過載保護裝置

如果按照規定使用電動工具，不會發生過載的情況，在機器強烈過載或著電池超過許可的溫度（攝氏 65 度）時電動工具會自動關閉，待溫度再度恢復到許可範圍後，電動工具才會繼續運作。

有關操作方式的指點

▶ 確定電動工具已經關閉了，才可以把電動工具頂在螺絲頭上。轉動中的起了頭容易從螺絲頭上滑開。

如果電動工具儲存了靜電，電子裝備會自動關閉電動工具。此時得重新啟動起停開關8，以便再度開動電動工具。

建議

在機器以低轉速長期運作之後，可讓機器在空載的狀況下，以最高轉速旋轉 3 分鐘，以加速冷卻。

在金屬上鑽孔時只能使用完好，經過研磨的 HSS 銚頭（HSS = 高效率高速鋼）。在博世的附件產品系列中，有符合這個品質等級的產品。

26|中文

把大的、長的螺絲擰入堅硬的物料中之前，必須根據螺紋的中心直徑打預鑽孔，預鑽孔的深度大概為螺絲長度的 ²/₃ 。

如何正確地使用蓄電池

保護蓄電池，避免濕氣和水分滲入。

蓄電池必須儲存在攝氏 0 到 45 度的環境中。夏天不可以把蓄電池擱置在汽車中。

不定時地使用柔軟，清潔而且乾燥的毛刷清潔蓄電池的通氣孔。

充電後如果蓄電池的使用時間明顯縮短，代表蓄電池已經損壞，必須更換新的蓄電池。

請注意有關作廢處理的規定。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等等），以及搬運、保存電動工具之前都必須從機器中取出蓄電池。不小心開動了起停開關可能造成傷害。
▶ 電動工具和通風間隙都必須保持清潔，這樣才能夠提高工作品質和安全性。

本公司生產的電動工具都經過嚴密的品質檢驗，如果機器仍然發生故障，請將機器交給博世電動工具公司授權的顧客服務處修理。

詢問和訂購備件時，務必提供機器銘牌上標示的10位數物品代碼。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答有關購買，使用和設定本公司產品及附件的問題。

台灣

德商美最時貿易股份有限公司

台灣分公司

台北市 10454 林森北路 380 號 9 樓

電話 : [phone]

傅真 : [phone]

客服專線 : 0800 051 051

原廠維修中心

桃園縣蔗竹鄉長興路3段219巷5號

電話 : [phone]

本蓄電池通過相關的測試 （根據 UN 手冊

定）。它能夠有效地防範電池內部的超壓與短路，並且能夠防止過載斷路和危險的反電流。

電池中的鋰當量值低於規定的邊界值。不管是電池本身或將電池安裝在機器中，都能符合德國和國際的危險物品安全規章。如果同時搬運數個蓄電池時，則應該詳細閱讀危險物品安全規章。在上述情況，甚至還要引用其它的特殊法規（例如有關包裝的規定）。詳細的資料可以參閱以下網頁中的英文說明：

http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

處理廢棄物

必須以符合環保的方式，回收再利用損壞的機器、附件和廢棄的包裝材料。

蓄電池 / 一般電池 :

鋰離子：

請注意 "搬運" 段落中的指示，頁 26.

不可以把蓄電池 / 一般電池去棄在家庭垃圾、火或水中。收集好蓄電池 / 一般電池，把它們交給資源回收中心，或以符合環保要求的方式處理。

保留修改權。

안전 수칙

전동공구용 일반 안전수칙

! 경고
