| 产品类型 | DLP短焦投影仪 |
| 品牌 | Sony |
| 型号 | VPL-SX630 |
| 原生分辨率 | WXGA (1280 x 800) |
| 亮度 | 3300 ANSI流明 |
| 对比度 | 3000:1 |
| 显示技术 | 3LCD BrightEra |
| 灯泡寿命（正常模式） | 长达6000小时 |
| 灯泡寿命（经济模式） | 长达10000小时 |
| 变焦 | 数字（x1.5） |
| 梯形校正 | 垂直和水平 |
| 连接性 | HDMI, VGA, USB-A, RS-232C, 音频 |
| 内置扬声器 | 16W 单声道 |
| 电源 | 100-240V AC, 50/60 Hz |
| 最大功耗 | 310W |
| 待机功耗 | 低于0.5W |
| 尺寸（长x宽x高） | 364 x 138 x 414 mm |
| 重量 | 5.7 kg |
| 噪音水平（正常模式） | 37dB |
| 噪音水平（经济模式） | 29dB |
| 维护与清洁 | 每500小时清洁空气滤网；高强度使用后更换灯泡 |
| 安全 | 保持充分通风，请勿堵塞，使用接地插座 |
| 备件与可维修性 | 提供灯泡、滤网、遥控器；可维修性指数未公布 |
常见问题 - VPL-SX630 SONY
用户关于以下问题的提问 VPL-SX630 SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 投影仪 免费PDF格式！查找您的手册 VPL-SX630 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 VPL-SX630 品牌 SONY.
用户手册 VPL-SX630 SONY
单 4 型乾電池（4 個）（VPL-SW635C/
SW630C/SW620C のみ)
USB 端子（タイプ A）( )
使用本产品前请先仔细阅读本书，并妥善保管以便将来参考。
警告
为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。
为防止触电严禁拆开机壳，维修请咨询具备资格人士。
警告
此设备必须接地。
警告
在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。
在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。
注意
LAN 接口注意事项
为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。
警告
1 请使用经过认可的电源线 （3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。
2 请使用符合特定额定值 （电压、电流）的电源线（3 芯电源线）/ 设备接口 / 插头。
如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。
重要
设备铭牌位于底部。
使用前须知
安全须知
- 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。
- 万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。
- 数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。
- 拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。
- 墙上电源插座应安装于设备附近使用方便的地方。
- 即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。
- 投影灯点亮时，请不要直视投影窗口。
- 请不要将手或物品放在通风孔附近，注意排出的空气较热。
- 当您调节本机的高度时，注意不要让调节器夹到您的手指。不要在调节器伸出的状态下用力按压投影机的顶部。
- 避免使用带低压限制的延长线，否则可能造成短路和人身事故。
- 在移动安装于地板上的投影机时，不要将手指卡入装置和地面之间。
- 投影机箱打开和箱盖打开时，不得搬运投影机。
- 不得将本机安装在靠近电暖炉或排气管等热源的位置，也不得放置于易受阳光直射、灰尘过多、潮湿、机械振动或冲击的位置。
- 如果通风孔堵塞而造成内部热量蓄积，可能导致火灾或损坏本机。若要保持通风良好并防止内部热量蓄积，请遵守以下事项：
- 请在本设备周围留出空间 （第 4 页）。
- 请避免使用物品遮盖通风孔（排气 / 进气）。
- 请勿将本机放置于出厂包装纸、软布、纸、垫子或纸片等物品表面上。通风孔可能会吸入这些物品。
- 在投影期间请勿在投影窗口前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用画面消除功能停止投影。
- 请勿将安全棒用于防止偷窃或安装本机。如果使用安全棒提起本机或悬挂本机，可能会造成本机掉落和损坏，并可能导致人员受伤。
- 确保将投影机牢固安装到墙壁上，否则可能会掉落，从而造成死亡或严重的人身伤害。请务必使用 Sony 的投影机壁式支架。
- 当要牢固安装至墙上时，务必牢牢固定箱盖。
安装本机的安全注意事项
- 切勿自行安装或移动投影机。请务必咨询 Sony 经销商或合格的安装人员。
- 在墙上或天花板安装本机时，请务必使用安全绳等，以免本机掉落。请将安装工作委托给 Sony 经销商或合格的安装人员。
- 在墙上或天花板安装本机之前，请确保安装面足够坚固。
如果在安装本机前未先确认安装面是否足够坚固，则本机可能会掉落。
安装须知
- 安装本机时，请在墙壁等与本机之间留出如图所示空间。
- 请避免在本机水平倾斜 15 度以上时使用本机。

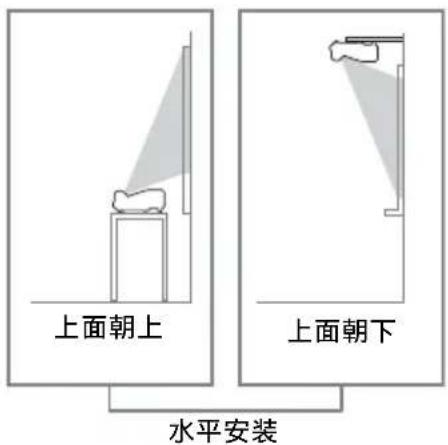

- 请始终水平或垂直安装。否则投影的图像可能颜色不均或投影机灯寿命可能会缩短。
- 请避免在温度或湿度非常高，或温度非常低的场所使用本机。
- 请避免将本机安装在受空调的冷暖风直接吹拂的地方。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。
- 避免将本机安装于温度或烟雾传感器附近。在这样的场所安装可能会导致传感器的误动作。
- 当在海拔 1500 米或更高的地区使用本机时，请将菜单中的 “高海拔高度模式” 设置为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。
- 根据安装角度正确设置安装设定菜单中的“安装位置”。继续使用错误的设定可能会影响组件的可靠性。
关于清洁投影窗口和机壳
- 清洁前务必断开交流电源线与交流电源插座的连接。
- 如果使用脏布擦拭本机，可能会刮伤机壳表面。
- 如果本机暴露于杀虫剂等挥发性物质中或本机长时间与橡胶或乙烯基树脂产品接触，本机的表面涂层会被破坏或脱落。
- 请勿用手触摸投影窗口。
- 关于清洁投影窗口表面：请用眼镜清洁布等软布轻轻擦拭投影窗口。使用稍微浸过水的软布可以擦除顽固的污渍。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。
- 清洁机壳：使用软布轻轻擦拭机壳。使用稍微浸过中性清洁剂并拧干的软布可以擦掉顽固的污渍，然后使用柔软的干布进行擦拭。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。
关于照明
为了获得最佳图像，不应该让屏幕的正面暴露在直射照明或阳光下。
关于散热
使用中或刚使用后，投影机机壳温度会升高，但这并非故障。
屏幕
请使用表面平坦的银幕。
冷却扇
投影机内部装有的冷却扇可以防止内部温度升高，但稍微有些噪声。这是制造过程的正常结果，并不表明出现故障。如果出现异常噪声，请向Sony专业人员咨询。
投影灯
用作光源的投影灯内含具有很高内压的汞。高压汞灯具有下列特性：
- 随着投影灯使用时间的增加，其亮度将会降低。
- 敲打投影灯可能会导致投影灯破损并伴有响声，随着投影灯使用时间的增加，投影灯会损坏或老化。投影灯可能会无法点亮并可能烧坏。
- 投影灯的寿命根据各投影灯的个体差异或使用条件而有所不同。因此，投影灯在到达指定的可使用时间之前就可能会破损或无法点亮。
- 投影灯也可能在超过了可使用时间才破损。如果投影图像上显示更换信息，即使投影灯仍可以正常点亮，也请尽快更换投影灯。
搬运
本机为精密设备。搬运本机时，请勿使本机受到撞击或掉落。否则可能会损坏本机。
关于废弃产品的处理
请不要将废弃的产品与一般生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。
关于 LCD 投影机
本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。
并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间
的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。
关于湿气凝结
如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。
- SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。
- 视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。
- 通信内容可能会在不知情的情况下被信号附近的第三方拦截。使用无线LAN通信时，请采取适当的安全措施以保护通信内容。
- 出于安全性考虑，使用本装置连接到网络时，强烈建议通过网络浏览器来访问控制窗口并更改访问限制设定的出厂默认值。 同时建议定期更改密码。
- 进行设定时或完成设定后，请勿在网络浏览器中浏览任何其他网站。由于登录状态保留在网络浏览器中，完成设定时请关闭网络浏览器，以防未经授权的第三方使用本装置或运行恶意程序。
注意
- 在记录前，请始终进行记录测试，并确认记录是否成功。SONY 对任何损坏概不负责。由于本机故障或由记录介质、外部存储系统或者任何其他介质或储存系统记录的任何形式的记录内容的损害不作 （包括但不限于）退货或赔偿。
- 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY 均不作任何赔偿。
- SONY 对本产品用户或第三方的任何索赔概不负责。
- SONY 对内部存储系统、记录介质、外部存储系统或任何其他介质或存储系统上记录的任何数据的丢失、修复和还原概不负责。
- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
检查随机附件

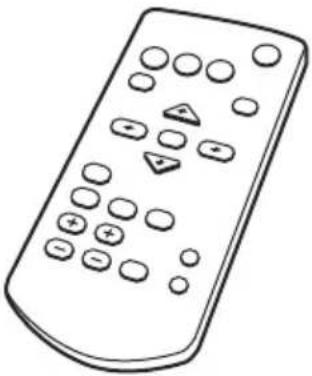

RM-PJ8 遥控器 (1)
锂电池（CR2025）（1）
已安装电池。使用遥控器前，请撕下绝缘膜。
IFU-PN250A/IFU-PN250B 交互式电子笔 (2) （仅限 VPL-SW635C/SW630C/SW620C）
AAA （R03）尺寸锰电池 （4）（仅限VPL-SW635C/SW630C/SW620C）
将附带的 CD-ROM 插入电脑的 CD-ROM 驱动器，片刻后 CD-ROM 会自动启动。选择想要阅读的使用说明书。如果 CD-ROM 没有自动启动，请打开 CD-ROM 中的 “index.htm” 文件。
电脑中必须安装有 Adobe Acrobat Reader 5.0 或更高版本才能阅读 CD-ROM 中存储的使用说明书。
2 将附带的CD-ROM插入电脑的CD-ROM驱动器。
3 打开 CD-ROM，根据操作系统，运行相应的可执行文件。
Windows 时：当显示信息 “用户帐户控制” 时，单击 “允许” 或 “是”。
4 按照画面指示安装软件。
安装电池
遥控器
1 拉出锂电池舱。
如图所示，用棍状物拉出电池舱。
为避免爆炸危险，请使用锂电池(CR2025)。
交互式电子笔
1 拆下电池盖。
电池盖通过一根细带安装在交互式电子笔上。请注意不要在打开电池盖时弄断细带。
2 插入两节 AAA 电池。
附送四节 AAA （R03）IFU-PN250A/ IFU-PN250B 交互式电子笔电池。为避免爆炸危险，请使用 AAA （R03）锰电池或碱性电池。
注意
如果更换的电池不正确，就会有爆炸的危险。
只更换同一类型或制造商推荐的电池型号。
处理电池时，必须遵守相关地区或国家的法律。
选择菜单语言
菜单、信息等显示语言的出厂设定为英文。
若要更改画面显示语言，请按以下步骤操作：
1 将交流电源线的插头插入电源插座。
2 打开投影机。
按 1/①键。
3 按 MENU 键显示菜单。
如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置（第 14 页）。
4 选择菜单语言。
① 按 ↑或 ↓键选择操作设定（）
菜单，然后按 ENTER 键。
② 按 ↑ 或 ↓ 键选择 “Language （A）”，然后按 ENTER 键。
③ 按 ↑/↓/←/→ 键选择一种语言，然后按 ENTER 键。
5 按 MENU 键关闭菜单画面。
连接投影机
可连接配有 RGB 输出接口和 HDMI 输出接口的外部设备。除此之外，也可以通过以下方法建立连接。
USB 接口 (B 型)
用于连接配有 USB 接口的电脑（“通过 USB 连接播放视频和音频”）。
USB 接口 (A 型)
用于连接 USB 存储设备（“使用 USB Media Viewer”）。
用于连接集线器或路由器，以便与电脑、平板电脑或智能手机进行连接（“网络发表功能”）。
USB 接口 (A 型) ( )
用于连接 USB 无线连接器 IFU-WLM3 （非附带）（“网络发表功能”）。
无线路由器、访问点
平板电脑 / 智能手机
电脑
注意
- 非指定的 USB 无线连接器无效。
- 连接 / 断开 USB 无线连接器时，确保投影机处于待机模式（待机模式：“低位”），或拔掉电源插座中的交流电源线。
- 将平板电脑 / 智能手机通过 USB 无线 LAN 模块 IFU-WLM3（非附带）无线连接至投影机时，请在投影机的 “WLAN 设定” 中将 “WLAN 网络” 设定为 “访问点（手动）”。
- 若要连接到访问点，请访问网络浏览器，并输入访问点连接的设定。详情请参阅“设定投影机的 WLAN 网络”。
- “访问点（手动）”的出厂默认设定如下。
SSID: VPL +LAN 的 MAC 地址
安全方式：WEP(64bit)
密码：sony1
投影图像
投影的图像大小视投影机与银幕之间的距离而定。安装投影机要使投影的图像符合银幕大小。有关投影距离与投影图像大小的详细说明，请参见“投影距离和镜头移位范围”。
注意
- 由于超短焦投影机的特性，不是完全平坦的投影表面上显示的图像可能会凹凸不平。这并非投影机的故障。
- 将图像投影在平坦的表面上。


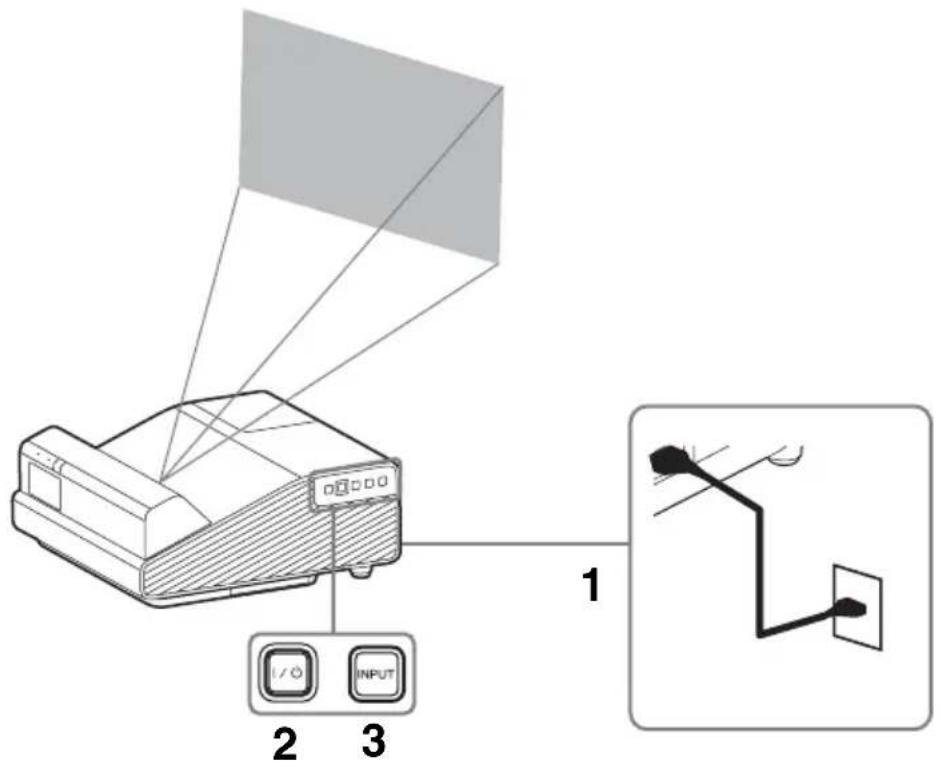

1 将交流电源线的插头插入电源插座。
2 将所有设备连接至投影机。
3 按 I/⏻键以打开本机。
4 打开连接的设备。
5 选择输入源。
按投影机上的 INPUT 键，在银幕上显示输入源切换菜单。反复按 INPUT 键或按 ♦/♦键选择要投影的图像。
6 投影电脑图像时，将电脑输出切换为外接显示器。
切换输出方法因电脑类型而异。
(例如)
若要投影 USB 存储设备中保存的图像文件，请参阅 “USB Media
Viewer”。若要通过 USB 连接播放视频和音频，请参阅 “通过 USB 连接播放视频和音频”。若要通过网络使用发表功能，请参阅 “网络发表功能”。
7 调节投影图像的聚焦、尺寸和位置（第 14 页）。

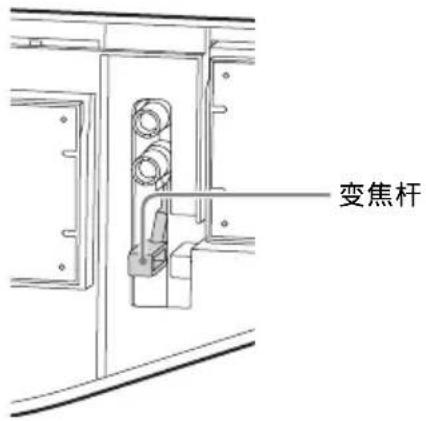

打开侧盖，并调节镜头移位拨盘、聚焦杆和变焦杆。

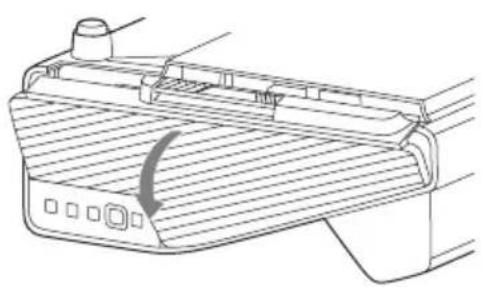

打开侧盖
按下 A，然后按照下图中的箭头所示方向打开侧盖。
- 通过与投影机相连的 USB 无线连接器 IFU-WLM3 （选购）连接到无线网络 （第 11 页）。
*2:根据互联网接入方式，可能产生上网数据流量费。
*3:目前，该网站仅能提供英文界面的服务和软件。
显示从平板电脑 / 智能手机发送的图像或文件
您可以通过使用特定的应用程序，以无线方式投影平板电脑 / 智能手机中存储的 JPEG 图像、PDF 文件等。
有关下载 ^*2 或使用应用程序的详细方法，请访问以下 URE。
http://PWPresenter.pixelworks.com
*1:若要使用应用程序，需要满足以下条件之一。
- 连接到可以建立无线连接的网络（第 10 页）。
调节投影图像
| 聚焦 尺寸 (变焦) | |
 ↓ |  |
 |  |
| 位置(镜头移位) | 位置 |
 |  |
 用来调节镜头位移,用手、螺丝刀等转动各拨盘。 |  |

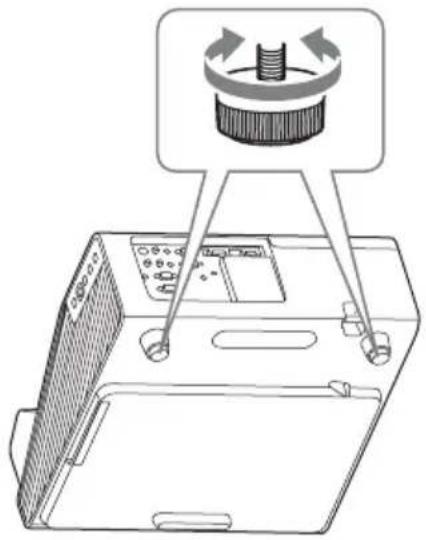

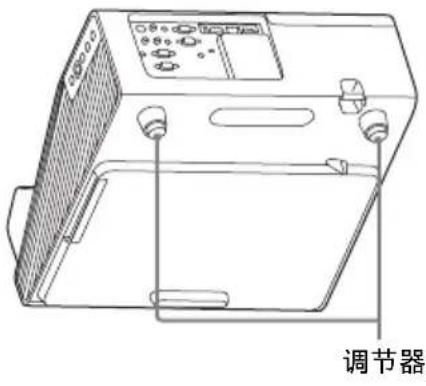

用调节器调节投影机的倾斜度
可使用调节器调节投影机的高度。
通过使用调节器改变投影机的倾斜度，
可调节投影图像的位置。
- 注意不要让投影机压到您的手指。
- 请不要在调节器顶起状态下用力按压投影机的顶部。
改变投影图像的纵横比
按遥控器上的 ASPECT 键改变投影图像的纵横比。也可以在屏幕设定菜单的纵横比中改变设定。
校正投影图像的梯形失真 （梯形失真校正功能）
如果图像变成梯形，请手动设定梯形失真校正。
1 按遥控器上的KEYSTONE键或选择安装设定菜单中的垂直梯形失真校正。
2 使用 /// 键设定数值。设定值越高，投影图像的上部越窄。设定值越低，底部越窄。
注意
- 由于梯形失真校正调节是电子修正，可能会发生图像质量下降。
- 视镜头移位功能所调节的位置而定，图像的纵横比可能会与原来不同，或者投影的图像可能会由于梯形失真校正调节而出现失真。
- 如果您执行梯形失真校正调节并使用鼠标模式，交互式电子笔的位置和电脑光标可能不一致。在此情况下，请再次执行校准。（仅限 VPL-SW635C）
显示图形
可以按遥控器上的 PATTERN 键显示一个用于调节投影图像的图形或一个网格图形。再次按 PATTERN 键可恢复为之前的图像。您可将网格图形作为参考在白板或黑板上书写文字或画线条和形状，而不使用电脑。
注意
当选择 “A 型 USB”、“B 型 USB”或“网络”作为输入时，无法使用此按键。
当信号从电脑输入时，将自动调节投影图像的相位、位距和移位（APA（自动像素调整））
按遥控器上的 APA 键。在设定时再按一次即可取消调节。
也可以在屏幕设定菜单中设定 APA。如果功能设定菜单中的智能 APA 设定为 “开”，在输入信号时会自动执行 APA。
关闭电源
1 按主机或遥控器上的 I/⏻ 键。
投影机开始关机并关闭电源。如果在 10 秒钟内再次按下 I/键，则取消关机。
注意
请勿在投影灯点亮后立即关闭投影机。否则可能会导致投影灯故障（无法点亮等）。
2 拔掉电源插座中的交流电源线。
若要关机但不要显示确认信息
按住本机上的 I/①键数秒钟。

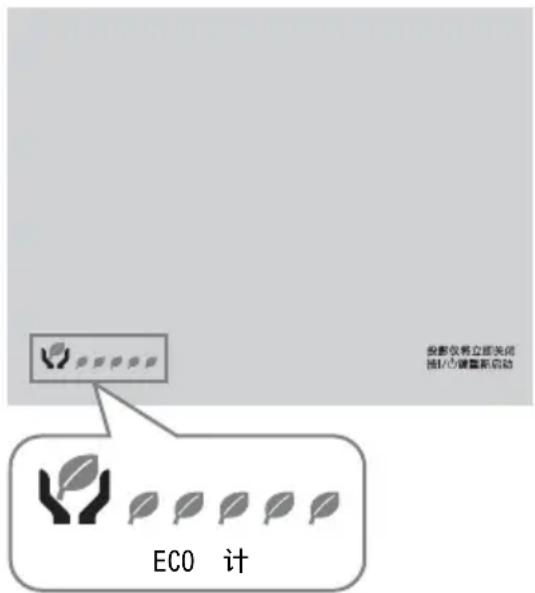

ECO 计
此表显示投影机 ECO 功能的当前效能。（有关 ECO 功能的详细说明，请参阅 “ECO MODE 键” 和 “ECO”。）
关闭投影机时，会显示叶子图标。显示的图标数量会因使用 ECO 功能节省的能量多少而异。
使用 Interactive Presentation Utility 2 (仅限 VPL-SW635C/SW630C/SW620C)
在桌面模式中，通过使用交互式电子笔（主：IFU-PN250A，副：IFU-PN250B）和应用程序 Interactive Presentation Utility 2，投影机可以更有效地用于多种范围。
使用交互式电子笔（仅限主电子笔）的鼠标功能，您可以像操作鼠标一般控制投影屏幕上的电脑和应用程序。并且，当使用另一应用程序的画图功能时，您可以使用交互式电子笔直接画于投影文件上，并保存图像。
桌面模式
如何操作交互式电子笔（仅限主电子笔）的鼠标功能
- 左击：用交互式电子笔顶端轻触屏幕。
- 双击：用交互式电子笔顶端轻触屏幕两次。
- 拖放：碰触屏幕的同时，移动交互式电子笔。
通过开启 Interactive Presentation Utility 2，您可使用交互式电子笔在投影屏幕上画线条和图形。在白板模式中，投影屏幕可作为电子白板使用，您可从相片库或模板中选择背景图。
通过使用主副交互式电子笔，可实现二人同时在投影屏幕上画图。主交互式电子笔可使用所有功能，而副交互式电子笔仅可使用画图功能。
使用上述功能需要安装 Interactive Presentation Utility 2。有关 Interactive Presentation Utility 2 软件的更新，请访问以下 Sony 网站。
https://www.servicesplus.sel.sony.com/
http://pro.sony.eu/InteractiveUtility
注意
- 交互式功能通过投影机中的感测器工作，其拾取从交互式电子笔顶端发出的红外线。请遵守以下注意事项。
-请勿将投影机放在交互式电子笔感测器会受到荧光灯或其他强光直接照射的地方。
-请勿盖住交互式电子笔或交互式电子笔感测器的笔尖。
-红外线数据通信或来自其他设备的干扰可能会造成操作不正确。
- 校准时请遵守以下注意事项。
-请避免在互动检测器和屏幕之间放置障碍物。
-请勿移动投影机和屏幕。
- 如果校准自动未能正确校准，请尝试以下方法。
-让屏幕避开强烈、直接的外部光线。
-执行校准自动时减少环境光线。
-如果在按照上述建议减少光线以后校准（自动）依然无法正确校准，请单击校准（手动（主））或校准（手动（副）），然后手动校准。
-如果使用的屏幕不是白色的，校准自动可能会不准确。
- 交互功能有效的最大画面尺寸为 100 英寸。
- 根据使用环境和应用程序的不同，可能无法正常显示。输入源请选择输入 A、输入 B 或输入 C。

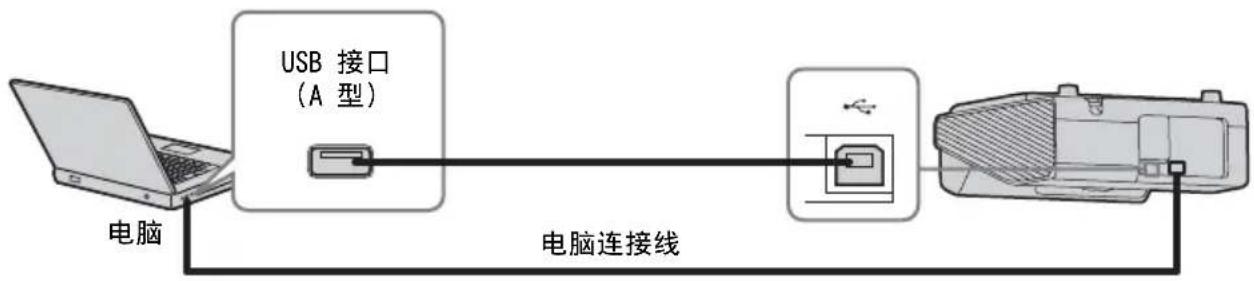

通过 USB 连接线连接电脑
确认已使用电脑连接线将电脑和投影机相连。有关将投影机与电脑相连的详细说明，请参见“连接投影机”。
对于 Windows
安装 Interactive Presentation Utility 2
系统要求
- CPU: Celeron 2.1 GHz 或更快
- 内存：256MB 或以上 （建议 512MB）
- 可用硬盘空间：1GB 或以上
- 操作系统：
Windows XP/Vista/Windows 7 ^1 /Windows 8 ^1
*1:32 位版本和 64 位版本
1 结束所有正在运行的应用程序。
2 将附带的 CD-ROM 装入电脑的 CD-ROM 驱动器。
打开 CD-ROM，并双击 “Interactive Presentation Utility 2.exe”。
3 按照屏幕上的指示安装软件。
若要卸载 Interactive Presentation Utility 2，请单击
[ 开始 ]-[ 所有程序 ]-[ Interactive Presentation Utility 2]-[ Uninstall]。
设定 Interactive Presentation Utility 2
1 用电脑连接线和 USB 连接线连接投影机和电脑（第 19 页），然后使用投影机投影图像。
有关将投影机与电脑相连的详细说明，请参见 “连接投影机”。
2 在 “交互式” 中将 “白板数据” 设定为 “取出至电脑”。（仅限 VPL-SW635C）
3 在 “分配 B 型 USB” 中，选择与输入源切换菜单中 “输入” （第 12 页）相同的输入接口，来选择使用 Interactive Presentation Utility 2 的图像。（仅限 VPL-SW635C）
用于 Interactive Presentation Utility 2 的每个项目的设定分为以下两种方法（a 和 b）。
| 无PC式交互 | 白板数据 | 在“输入”中选择输入接口(输入源切换菜单) | 分配B型USB | Interactive Presentation Utility 2 | |
| a | 开取出至电脑 | “输入A”、“输入B”、“输入C”、“B型USB”或“网络” | 与左边选择的输入接口相同 | 激活 | |
| b | 关取出至电脑 | “输入A”、“输入B”、“输入C”、“B型USB”或“网络” | 与左边选择的输入接口相同 | 激活 |
4 启动 Interactive Presentation Utility 2。
应用程序启动后，图标出现在任务栏中，工具栏出现在屏幕中。
校准自动 / 手动
校准将电子笔（主和副）指向的点与投影机在屏幕上显示光标的点对齐。通过“校准自动”可自动执行校准。
主电子笔工具栏
① 校准 （自动）
② 校准 （手动 （主））
③ 校准 （手动 （副））
④ 保存校准数据
单击 “校准” 选择 “校准 （自动）”。校准自动开始。
用交互式电子笔操作
通过交互式电子笔，您可使用屏幕上工具栏中的功能。详细说明，请参见“Interactive Presentation Utility 2 用户指南”。
关闭 Interactive Presentation Utility 2
单击任务栏中的图标显示弹出菜单，然后选择 [退出]。
安装 Interactive Presentation Utility 2
系统要求
- CPU: Pertium III 或更快
- 内存：256 MB 或以上 （建议 512 MB）
- 可用硬盘空间：250 MB
- OS: Mac OS X 10.6.x/10.7.x/10.8.x/10.9.x/10.10.x
使用交互式功能需要安装 Interactive Presentation Utility 2。
1 结束所有正在运行的应用程序。
2 在 CD-ROM 中，双击 [Interactive Presentation Utility 2.pkg]。
3 按照屏幕上的指示安装软件。
若要卸载 Interactive Presentation Utility 2，请将 [Interactive Presentation Utility 2] 文件夹和从 Application 文件夹移动到废纸篓，然后清空废纸篓。
设定 Interactive Presentation Utility 2
1 用电脑连接线和 USB 连接线连接投影机和电脑（第 19 页），然后使用投影机投影图像。
有关将投影机与电脑相连的详细说明，请参见 “连接投影机”。
2 在 “交互式” 中将 “白板数据” 设定为 “取出至电脑”。（仅限 VPL-SW635C）
3 在 “分配 B 型 USB” 中，选择与输入源切换菜单中 “输入”（第 12 页）相同的输入接口，来选择使用 Interactive Presentation Utility 2 的图像。（仅限 VPL-SW635C）
用于 Interactive Presentation Utility 2 的每个项目的设定分为以下两种方法（a 和 b）。
| 无PC式交互 | 白板数据 | 在“输入”中选择输入接口(输入源切换菜单) | 分配B型USB | Interactive Presentation Utility 2 | |
| a | 开取出至电脑 | 电脑 | “输入A”、“输入B”、“输入C”、“B型USB”或“网络” | 与左边选择的输入接口相同 | 激活 |
| b | 关取出至电脑 | 电脑 | “输入A”、“输入B”、“输入C”、“B型USB”或“网络” | 与左边选择的输入接口相同 | 激活 |
4 启动 Interactive Presentation Utility 2。
打开文件夹 [Application] - [Interactive Presentation Utility 2], 并双击 [Interactive Presentation Utility 2.app]。
应用程序启动后，Dock 中会出现相应图标，工具栏出现在屏幕上。
Interactive Presentation Utility 2 的图标
校准自动 / 手动
校准将电子笔（主和副）指向的点与投影机在屏幕上显示光标的点对齐。通过“校准自动”可自动执行校准。
主电子笔工具栏
①校准 (自动)
② 校准 （手动 （主））
③ 校准 （手动 （副））
④ 保存校准数据
单击 “校准” 选择 “校准 （自动）”。校准自动开始。
用交互式电子笔操作
通过交互式电子笔，您可使用屏幕上工具栏中的功能。详细说明，请参见“Interactive Presentation Utility 2 用户指南”。
关闭 Interactive Presentation Utility 2
单击 Dock 中的图标显示弹出菜单，然后选择 [退出]。
使用无 PC 式交互功能 （仅限 VPL-SW635C）
通过无 PC 式交互功能，仅通过投影机即可使用交互式电子笔在屏幕上进行绘制。在白板模式下所画的数据可以保存在投影机中。在桌面模式下，可以通过交互式电子笔绘画，同时使用来自外部设备的图像作为背景。
设定无 PC 式交互功能
1 在 “交互式” 中将 “无 PC 式交互” 设定为 “开”。
2 拔出 USB 连接线，或者在菜单中将 “白板数据” 设定为 “保存至投影机”。
3 执行校准。
校准
自动 / 手动 （主）/ 手动 （副）：为无 PC 式交互功能执行校准。如果选择 “自动”，投影机会自动执行校准。如果您选择 “手动 （主）”，将手动为主电子笔执行校准。如果您选择 “手动 （副）”，将手动为副电子笔执行校准。
注意
- 执行校准前，将显示“是否开始执行校准？”的消息。如果选择“是”，投影机会执行校准。
- 如果已经在电脑上启动了 Interactive Presentation Utility 2，请对 Interactive Presentation Utility 2 执行校准。
- 如果您在校准期间显示菜单或者显示了警告 / 警示信息等，将停止校准。另外，如果停止操作校准超过 20 秒钟，手动校准也将停止。
指示灯
指示灯能用于检查投影机的状态并通知您投影机运行异常。
如果投影机呈现异常状态，请依照下表查找问题。
ON/STANDBY 指示灯
| 状态含义/解决方法 |
| 红色点亮投影机处于待机模式。 |
| 绿色闪烁·投影机电源接通后投影机准备操作。·关闭投影机电源后,投影灯冷却。 |
| 绿色点亮投影机电源开着。 |
| 橙色点亮投影机处于无输入(投影灯关闭)。 |
| 红色闪烁投影机处于异常状态。用闪烁次数表示症状。根据以下指导查找问题。如果重新出现此症状,请向Sony公司专业技术人员咨询。 |
| 闪烁两次内部温度异常升高。检查以下事项。·检查通风孔是否堵塞。·检查空气滤网是否阻塞。(第28页)·检查安装设定菜单中的安装位置是否设定正确。 |
| 闪烁六次拔掉电源插座中的交流电源线。确认ON/STANDBY指示灯熄灭后,重新将电源线插进电源插座,然后打开投影机。 |
| 其它闪烁次数请向Sony公司专业技术人员咨询。 |
LAMP/COVER 指示灯
| 状态含义/解决方法 |
| 红色闪烁用闪烁次数表示症状。根据以下指导查找问题。 |
| 闪烁两次投影灯盖未牢固安装。(第26页) |
| 闪烁三次投影灯温度异常升高。关闭电源,并等投影灯冷却后再打开电源。如果此症状重新出现,则投影灯可能已烧坏。在此情况下,请更换新的投影灯(第26页)。 |
更换投影灯
如果投影的图像上显示信息，则更换新的投影灯。
使用 LMP-E220 投影机灯泡 （非附带）进行更换。
注意
- 关闭投影机电源后，投影灯的温度仍然很高。如果触摸投影灯，手指可能会被烫伤。更换投影灯时，请在关闭投影机电源后至少等候 1 个小时让投影灯充分冷却。
- 请勿在取下投影灯后让金属或易燃物进入投影灯更换插槽，否则可能会导致触电或火灾。请勿将手放进插槽内。
注意
- 如果投影灯破损，请联系 Sony 公司专业技术人员。请勿自行更换投影灯。
- 取下投影灯时，请务必抓住指定位置并将其径直拉出。如果触碰指定位置以外的投影灯部分，则您可能会被烫伤或受伤。如果在投影机倾斜时拉出投影灯，万一投影灯损坏，碎片可能散落并导致人身伤害。
1 关闭投影机电源并从电源插座拔出交流电源线。
2 当投影灯已经充分冷却后，即可松开 1 个螺丝打开投影灯盖。

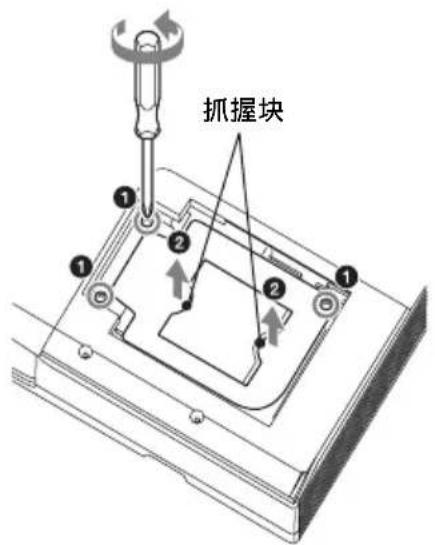

3 松开投影灯上的三个螺丝 （①），然后握住投影灯抓握块将投影灯拉出（②）。
4 将新的投影灯完全插入，使其固定到位（①）。拧紧三个螺丝（②）。
6 将交流电源线连接至电源插座，然后打开投影机电源。
7 重设有关下一次更换时间通知的投影灯操作时间。
选择功能设定菜单上的 “重设投影灯操作时间”，然后按 ENTER 键。当出现信息时，请选择 “是” 即重设投影灯操作时间。
清洁空气滤网
当投影的图像上出现表示滤网清洁时间的信息时，请清洁空气滤网（第 25 页）。如果在清洁后仍然无法除掉空气滤网上的灰尘，请更换新的空气滤网。有关新的空气滤网的详情，请咨询 Sony 公司专业技术人员。
注意
如果在显示信息后仍继续使用投影机，则灰尘可能积聚从而造成堵塞。因此，本机内部的温度可能会升高从而造成故障或火灾。
1 关闭投影机电源并从交流电源插座拔出交流电源线。
2 打开侧盖，并拆下空气滤网架。
按下 A，按照下图中的箭头所示方向打开侧盖，然后拆下空气滤网架。
按下 B，并朝箭头方向拆下空气滤网架。

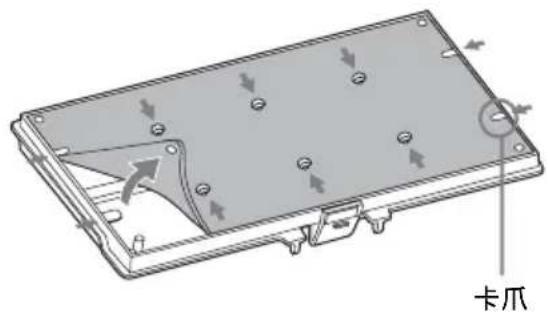

3 用吸尘器清洁空气滤网。 如下图所示拆下空气滤网，然后用吸尘器清洁空气滤网。
空气滤网包含 2 个滤片 （A，B）。
务必牢固安装空气滤网，否则可能会导致故障。
Проектор данных VPL-SW635C/SW630C/SW620C/ SW630/SW620 VPL-SX630
- USB 端子（タイプ A）( )
- 警告
- 注意
- LAN 接口注意事项
- 重要
- 使用前须知
- 安全须知
- 安装本机的安全注意事项
- 安装须知
- 关于清洁投影窗口和机壳
- 关于照明
- 关于散热
- 屏幕
- 冷却扇
- 投影灯
- 搬运
- 关于废弃产品的处理
- 关于 LCD 投影机
- 关于湿气凝结
- 检查随机附件
- 安装电池
- 遥控器
- 交互式电子笔
- 选择菜单语言
- 连接投影机
- USB 接口 (B 型)
- USB 接口 (A 型)
- USB 接口 (A 型) ( )
- 投影图像
- 打开侧盖
- 显示从平板电脑 / 智能手机发送的图像或文件
- 调节投影图像
- 用调节器调节投影机的倾斜度
- 改变投影图像的纵横比
- 校正投影图像的梯形失真 （梯形失真校正功能）
- 显示图形
- 当信号从电脑输入时，将自动调节投影图像的相位、位距和移位（APA（自动像素调整））
- 关闭电源
- 按主机或遥控器上的 I/⏻ 键。
- 拔掉电源插座中的交流电源线。
- 若要关机但不要显示确认信息
- ECO 计
- 使用 Interactive Presentation Utility 2 (仅限 VPL-SW635C/SW630C/SW620C)
- 如何操作交互式电子笔（仅限主电子笔）的鼠标功能
- 通过 USB 连接线连接电脑
- 对于 Windows
- 安装 Interactive Presentation Utility 2
- 设定 Interactive Presentation Utility 2
- 校准自动 / 手动
- 用交互式电子笔操作
- 关闭 Interactive Presentation Utility 2
- 系统要求
- 主电子笔工具栏
- 使用无 PC 式交互功能 （仅限 VPL-SW635C）
- 设定无 PC 式交互功能
- 指示灯
- 更换投影灯
- 清洁空气滤网
- Проектор данных VPL-SW635C/SW630C/SW620C/ SW630/SW620 VPL-SX630
品牌 : SONY
型号 : VPL-SX630
类别 : 投影仪
