HBU122-2 - 热水器 HAIER - 免费用户手册

产品类型	电热水器
型号	HBU122-2
品牌	海尔
容量	12升
电源	220-240V，50/60Hz
功率	1500瓦
尺寸（宽 x 高 x 深）	350毫米 x 450毫米 x 350毫米
重量	8公斤
安装类型	壁挂式
温度范围	30°C至75°C
温度控制	可调温控器
安全特性	热切断、泄压阀、防腐阳极
材料	搪瓷钢内胆
加热元件	铜浸入式加热元件
保温材料	聚氨酯泡沫
水管连接	1/2英寸BSP接口
能效等级	C级（近似）
维护	每年检查阳极，每2年除垢
备件	温控器、加热元件、阳极棒、泄压阀
保修	2年（标准）

常见问题 - HBU122-2 HAIER

海尔HBU122-2热水器如何安装？

安装应由合格的专业人员进行。确保墙壁能承受重量，牢固安装热水器，使用1/2英寸BSP接头连接进水管和出水管，并连接到220-240V电源。详情请参考手册。

推荐的温度设置是多少？

正常使用时，将温控器设置在50°C至60°C之间。这可以防止烫伤并降低能耗。需要更高温度时，可调至75°C，但要注意热水烫伤。

如何清洁和除垢热水器？

关闭电源和水源。完全排空水箱。使用适用于电热水器的除垢剂。用清水冲洗。每2年重复一次，硬水地区更频繁。

HBU122-2有哪些安全特性？

它包括热切断以防止过热，泄压阀用于释放过压，以及防腐阳极以保护内胆。

如何更换阳极棒？

阳极棒应每年检查。更换时，排空水箱，拧下旧棒，用聚四氟乙烯胶带安装新棒。拧紧后重新注水再通电。

可以使用定时器节能吗？

可以，您可以安装外部定时器，仅在非高峰时段加热水。确保定时器额定功率为1500W，并符合当地电气规范。

如果水不加热怎么办？

检查电源，如果热切断跳闸则复位，用万用表测试温控器和加热元件。如果故障，更换部件或联系技术人员。

泄压阀有什么作用？

泄压阀在内部压力超过安全限制时自动释放水，防止内胆破裂。应定期通过轻轻抬起杠杆进行测试。

加热水需要多长时间？

对于12升水箱，从冷水加热到60°C，1500W功率下大约需要15-20分钟。实际时间取决于进水温度。

HBU122-2的备件在哪里购买？

温控器、加热元件、阳极棒和泄压阀等备件可从海尔服务中心、授权经销商或在线零售商处购买。为了安全，请使用原装零件。

用户手册 HBU122-2 HAIER

HB PURE SLIM UF 超滤净水机

产品说明书

请回收废品(例如纸盒、塑料袋和不干胶纸)，并确保以安全的方式丢弃不再需要的包装材料。将包装材料放在婴儿或儿童接触不到的地方，以防止其受伤或窒息。

丢弃旧设备之前

请遵守旧设备的丢弃说明或当地废物处理规定。

请注意以下三点：

1. 拔掉设备插头。
2. 请先切断电源线，然后将设备放置在安全位置之前。
3. 设备丢弃之前，请将设备放在婴儿或儿童接触不到的地方。

安全须知

为防止对您个人和第三方的安全造成伤害或财产造成损失，请遵守以下安全说明。

警告：表示以下风险严重可能导致潜在伤害甚至死亡的危险。

• 本设备不适合运动、感官或精神能力下降或缺乏经验和知识的人（包括儿童）使用，除非有监护人员对其使用进行监督或指导并对其人身安全负责。
• 请监督好儿童，确保他们不会将本设备当成玩具。
• 请将设备始终置于室内，避免阳光直射、雨淋损坏设备。
• 使设备远离电磁波、热源、可燃物和化学品。
• 请勿试图拆卸、修理或改装本设备。
• 不要将本设备安装在非饮用水供水系统中。

小心：表示以下风险可能导致轻微或中度潜在危险

• 本设备适用于家用和类似用途。
• 如果超过2天不使用产品或产品所在的地方没有人，请拔掉电源插头并关闭水源，以防止由于老鼠咬破管道、突发水锤效应或水压过大等情况导致管道漏水事故。
• 设备周围2米范围内，应保留有效的地面排水口，以便在漏水时顺畅排水。
• 请勿覆盖产品右侧、左侧和后侧的通风口，并预留至少15cm的散热间隙。
• 请检查电源电压是否符合产品的额定电压。
• 系统运行必须满足工作最低水压要求（参考技术参数）。
• 拔掉电源插头前，请关闭电源。不要拉扯电源线。

安全须知

注意

• 为了安全起见，当设备长时间不用时，请关闭电源。要恢复使用前，请联系售后客服进行水箱和滤芯的维护和更换，以确保饮用水的质量。
• 本产品内置防漏电断路装置，请每月检查一次工作状态。如果无法切断电源，请关闭设备并通知我们的售后客服安排专业技术人员进行家庭维护。

维护须知

• 请根据我公司建议的使用周期，或在保养后的6-12个月内联系我们的售后客服，专业技术人员会进行维护、修理或更换配件等，确保产品的运行和安全。
• 请留意可更换滤芯的有效期。有效期可能因水质有差异，请遵照我们售后客服的建议更换。
• 请根据我们售后客服的建议更换原装零件和耗材，以确保产品的运行和安全。
• 当电源线损坏时，请联系售后客服进行更换，避免造成危险。
• 与热水接触的部件可能比其他部件寿命更短。如果部件出现老化，请立即联系我们的售后客服进行更换。
• 由于未遵照我公司建议进行操作、由第三方进行操作或未使用原装配件或耗材造成的设备损坏，我公司不承担任何责任。

零件和耗材更换

• 滤芯更换周期因水质差异或日均使用量的不同，更换时间会有所差异。
• 请使用市政自来水进行过滤。

产品应用

- 厨下饮水装置，可去除异味（如：无菌水），改善口感，抑制水垢，去除有害物质，提供纯净卫生的饮用水。

安装条件

• 请参考所有相关安装规定、通用标准、卫生要求和说明书。
• 请勿在非饮用水系统中安装本系统。
• 避免安装在极冷条件，温度40℃以上，或处在挥发性溶剂、石油和天然气、化学品或紫外线等环境中。
• 管道压力不应高于系统工作压力的最大限值（参考技术参数），如果超压，必须安装减压阀。
• 该系统运行时要求满足最低工作压力（参考技术参数）。

首先将机器固定在墙上在想要安装的位置钻孔

2

1. 将O形圈置入钻好的孔中
2. 将水龙头底座环放在O型圈上
3. 将无压水龙头置入中心孔

3

1. 将螺杆旋拧安装在到水龙头底部

2. 插入月牙形橡胶密封垫

3. 用月牙形环固定

4. 使用锁紧螺母将水龙头紧固

4

自来水进水口
注意：本机的进水由水龙头控制，为防止净水器在不使用的情况下发生漏水，关闭水龙头后，由于净水器还处在压力之下，可能会造成几秒钟内水龙头的少量滴水。

滤芯型号	HBUDF-10Y-PA01	HBPP5-10Y-PA01	HBMG-10Y-PA02	HBUF-10Y-PA01
材质	GAC活性炭折叠膜	聚丙烯阻垢滤芯	阳离子交换树脂	超滤膜,聚丙烯,活性炭纤维
建议更换周期	3-6个月	3个月 3-6个月		6-12个月

注：由于水质、使用温度、用水量等均不相同，滤芯更换周期仅供参考。

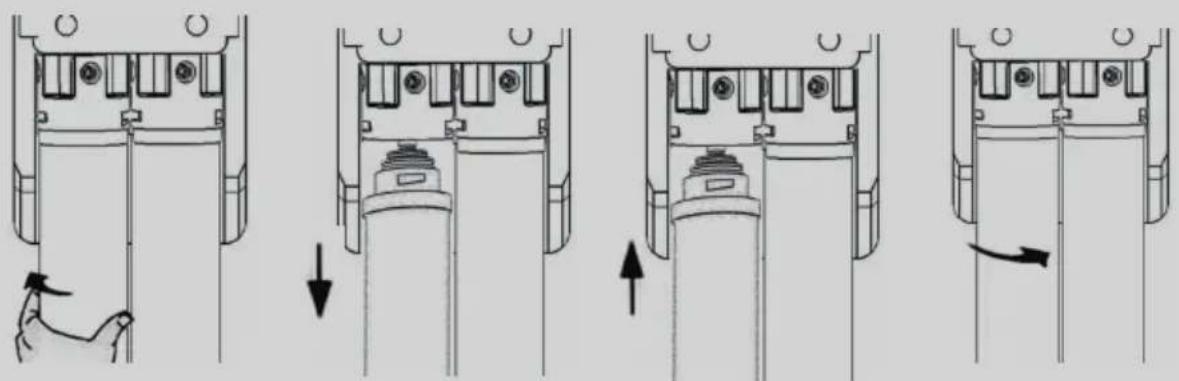

1. 向左旋转滤芯并向下拉动，即可拆下（图1和2）。
2. 插入新滤芯并向右旋转，即完成滤芯更换（图3和图4）。
3. 滤芯更换完成后，请打开净水龙头开关，让水流动5分钟之后，即可开始使用。

为确保技术人员正确安装该装置，请检查：

□所有的零件均已从包装箱中取出。

□管道连接正确（请检查水流方向）。

□安装过程中，水电均未切断。

□供水阀门已打开。

□用户提供详细的联系信息，以备将来方便维护。

□已告知用户每6个月需要维护一次，确保其正常运行。

□请检查管道之间是否有水泄漏。

□如果安装后未立即使用，则必须在首次正式使用之前再次检查系统。

产品名称	海尔牌HBU122-2型超滤净水机	海尔牌HBU122-3型超滤净水机	海尔牌HBU122-4型超滤净水机
产品型号	HBU122-2	HBU122-3	HBU122-4
额定净水流量	2.0L/min	2.0L/min	2.0L/min
产品尺寸(mm)	167x112x402	167x187x402	167x187x402
包装尺寸(mm)	230x150x655	230x230x655	230x230x655
净重	2.65kg	3.45kg	4.30kg
毛重	3.40kg	4.70kg	5.50kg
卫生批准文号	鲁卫水进字【2019】第B028号	鲁卫水进字【2019】第B029号	鲁卫水进字【2019】第B030号
额定总净水量	2.0m^3
原产地	中国·台湾
适用水温	5-30°C
适用环境温度	5-40°C
适用水压	0.17-0.7MPa
适用水源	市政自来水
执行标准	GB/T30307-2013
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器》(2001)的规定
实际生产企业	BWT Taiwan Ltd.
实际生产地址	No.141, Guangde Rd., Taiping Dist, Taichung 411, Taiwan
在华责任单位	倍世海尔饮水科技有限公司
地址	山东省青岛市黄岛区太白山路172号青岛中德生态园双创中心216室

注：标注额定总净水量为加标试验条件下的数据。

产品保养及维修记录

产品型号： 购买日期：

产品保养记录

保养日期 保养内容 服务人员签字

为了保证产品正常工作并滤出优质的净水，请仔细阅读说明书中的产品使用部分，按时更换滤芯。

产品维修记录

维修日期 维修内容 服务人员签字

备注：请妥善保存此卡，并于保养维修时出示。

承蒙购买海尔倍世产品，谨致谢意！

消费者通过合法渠道购买的产品，如果出现非人为损坏的故障，自安装之日起即可享受为期2年的免费保修服务。

如需安装，请在周一至周五，9：00-17：00（法定假日除外），请拨打服务热线：400-699-9999

产品类别：____

购买地点：____

产品型号：

销售人员：____

购买日期：____

一.请消费者仔细阅读以下保修条款

1. 请核对产品包装及本卡序号一致有效,并请与安装人员一起完整、正确和真实地填写回执单。

2. 请妥善保管保修卡和购买产品发票。

3. 维修时请出示保修卡或发票原件(保修卡和发票不得涂改，否则无效)。

二、凡在产品保修期内出现以下问题，均可享受免费服务。

1. 产品出现罐体漏水，外箱自然破损等质量问题，公司均负责保修；但因碰撞及有害气体液体而损坏不属保修范围。

2. 在符合产品要求的电源电压和供水水压的情况下使用出现故障。

三、符合下列情况之一，均不在保修范围，公司或其授权服务中心将实行合理的收费修理。

1. 不能出示保修卡或发票；

2. 产品保修卡内容与实际保修商品不符或有涂改；

3. 因使用不当或人为造成的损坏或其他损失:

4. 因使用电源电压，供水水压，使用环境温度等不符合技术规范要求造成的损坏及其他损失；

回执单（服务商联）

用户姓名：____

用户电话：____

联系地址：

邮政编码：____

电子邮件：____

购买日期：____

产品型号：____

服务商名称：____

安装人员：____

安装时间：____

客户签字：____

回执单（公司联）

用户姓名：____

用户电话：____

联系地址：

邮政编码：____

电子邮件：

购买日期：

产品型号：____

服务商名称：____

安装人员：____

安装时间：____

客户签字：____
