用户手册 HBP-V40 HAIER

请妥善保存安装和操作说明书，避免进行错误操作。在对设备进行任何操作之前，请仔细阅读安装和操作说明并遵循其指导。内容仅供参考，不具有法律效力。除此之外，我们的一般贸易条款和条件也适用此声明。内容可能有变动！恕不另行通知。

目录

部件组成 2

应用 2

功能 2

安装条件 2

安装 2

开始使用 3

操作 3

维护 3

保修期 3

规格参数 4

故障解决 5

产品保养及维修记录 6

产品保修卡 7

部件组成

HBP-V40 由以下部件组成:

1.顶部铜件

1. 冲洗水连接软管

2. 密封连接配件

5.反冲洗旋钮

3.透明滤杯

应用

该过滤器用于过滤饮用水和生活用水。它能保护管道及其相连的设施，防止因铁锈颗粒、碎片、沙子、纤维等杂质造成的故障和污染。过滤器不能用于经化学处理的循环水、工艺水和连续用于冷却系统的冷却水。

该过滤器不适用于油、油脂、溶剂、肥皂水和其他润滑介质，也不适用于分离水溶性物质。

功能

未经处理的水通过原水进水口流入过滤器，然后从内部通过过滤元件后流到净水出口。大于90微米的杂质被截留在滤芯内部。滤芯需要通过定期反冲洗进行清洁。进行反冲洗时，废水口可以通过旋钮打开，同时反冲洗元件也被打开。滤芯内部的杂质通过抽吸被清除，并冲洗到废水口排走。

安装条件

遵守所有当地安装规则、一般指南和技术规范。

必须连接至污水系统（排水），最小管径DN40。

注意：安装现场必须防冻，必须保证过滤器免受溶剂蒸汽、燃油、垃圾、各种化学品、紫外线辐射和40℃以上热源的影响。

注意：避免在塑料零件表面使用油、油脂、溶剂和酸性或碱性清洁剂。在猛烈碰撞或撞击后，例如，使用不合适的工具，或落在坚硬地面上等（以防突然爆裂），即使没有可见的损坏，塑料零件也必须更换，避免极端的压力冲击。

安装

根据过滤器的标称宽度，在相同尺寸的冷管道中安装过滤器，并安装在需要保护的设备之前。在过滤器前后安装截止阀。

将连接件（2）与管道相连，并在水平冷水管 道中沿流向（见流向箭头）安装过滤器（见安装草 图）。

使用软管将冲洗水接头连接至污水管道或提供一个废水桶(容量约10升)。

请注意：根据德国工业标准EN 1717，冲洗水管必须安装在距离最高废水水位以下至少20毫米（以便顺利排水）。

开始使用

检查过滤器和冲洗水管是否安装正确。

截止阀还不能打开。检查透明滤杯(3)是否正确安装，然后顺时针转动旋钮(5)。

缓慢打开过滤器前后的截止阀，并对（过滤器后部）最靠近过滤器的排气管进行排气。

如果冲洗水管没有连接到排水口，在反冲洗前提供一个废水桶。

逆时针打开旋钮，直到听到水流出来，然后再次关闭。检查过滤器是否密封良好。

操作

建议每月进行一次反冲洗，以防止污垢颗粒沉积在滤芯上。（如果水质较差反冲洗频率也应该相应增加）

在开始反冲洗之前，如果冲洗水管没有连接到排水口，则需要提供一个废水桶收集废水。

反冲洗

逆时针打开反冲洗旋钮(5)，直到听到水流出来，然后再次关闭。检查过滤器是否密封良好。

塑料零件只能用浸湿的软布清洗。请勿使用任何溶剂或清洁剂或酸性清洁剂。

维护

所有技术设备都需要定期维护。根据德国工业标准1988，维护必须由专业技术人员进行，专业人员也会定期更换易磨损的零件。因此，我们建议签订维护合同。

非技术设备部分必须每年维护一次或两次。维护应由安装方或制造商来执行。

保修期

如果在保修期内出现故障，请联系我们的客户服务部门，并说明过滤器的型号和生产编号（参见参数表或铭牌）。

任何保修工作只能由我公司专业的客户服务部门执行。

不符合安装条件或未经授权的操作人员进行维修/保养，将使保修失效。

规格参数

产品名称	海尔牌HBP-V40型前置过滤器
产品型号	HBP-V40 5-30°C	适用水温
额定净水流量	4.0m3/h	适用环境温度	5-40°C
额定总净水量	200m3	适用水压	0.2-1.0MPa
产品尺寸(mm)	184x60x278	适用水源	市政自来水
包装尺寸(mm)	365x180x80	净重	1.53kg
原产地奥地利		毛重	1.85kg
连接管径	DN25
执行标准	QB/T4695-2014
卫生批准文号	鲁卫水进字【2019】第B009号
出水水质	符合《生活饮用水卫生标准》(GB5749)的要求
实际生产企业	BWT Aktiengesellschaft
实际生产企业地址	Walter-Simmer-Strasse 4, A-5310 Mondsee
在华责任单位	倍世海尔饮水科技有限公司
在华责任单位地址	山东省青岛市黄岛区太白山路172号青岛中德生态园双创中心216室

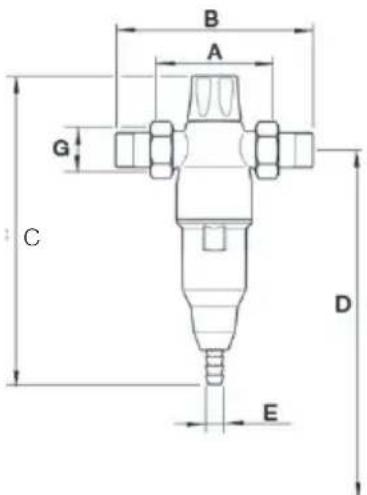

未装配总长度	A 100mm
未装配总长度	B	184mm
总高度	C	278mm
管道中心距离地面最小距离	D	400mm
软管连接尺寸	E	14mm
旋转螺母螺纹	G	G 1 1/4"
管道中心距离墙面最小距离		50mm

注：为尽可能满足用户需求，本公司产品会不断优化和改进，本说明书的内容及产品参数如有改动，恕不另行通知。

		故障排除原因故障
供水系统中的水压大幅下降,水龙头打开时水压大幅下降(降幅超过静止压力的35%)	滤芯元件污堵 进行反冲洗
冲洗水管出口不关闭	由于沉淀物颗粒较大,反冲洗元件被卡住,无法旋拧到位	完全打开和关闭旋钮,重复几次反冲洗

如果使用这些方法无法解决机器的故障，请拨打我们的客服电话。

产品型号：购买日期：

产品保养记录

保养日期 服务人员签字 保养内容

为了保证产品正常工作并滤出优质的净水，请仔细阅读说明书中的产品使用部分，按时进行反冲洗。

产品维修记录

维修内容		服务人员签字维修日期

备注：请妥善保存此卡，并于保养维修时出示。

承蒙购买海尔倍世产品，谨致谢意！

消费者通过合法渠道购买的产品，如果出现非人为损坏的故障，自安装之日起即可享受为期2年的免费保修服务。

如需安装，请在周一至周五，9：00-17：00（法定假日除外），请拨打服务热线：400-699-9999

产品类别：____

购买地点：____

产品型号：____

销售人员：____

购买日期：____

一.请消费者仔细阅读以下保修条款

1. 请核对产品包装及本卡序号一致有效,并请与安装人员一起完整、正确和真实地填写回执单。

2. 请妥善保管保修卡和购买产品发票。

3. 维修时请出示保修卡或发票原件(保修卡和发票不得涂改，否则无效)。

二、凡在产品保修期内出现以下问题，均可享受免费服务。

1. 产品出现罐体漏水，外箱自然破损等质量问题，公司均负责保修；但因碰撞及有害气体液体而损坏不属保修范围。

2. 在符合产品要求的电源电压和供水水压的情况下使用出现故障。

三、符合下列情况之一，均不在保修范围，公司或其授权服务中心将实行合理的收费修理。

1. 不能出示保修卡或发票；

2. 产品保修卡内容与实际保修商品不符或有涂改;

3. 因使用不当或人为造成的损坏或其他损失:

4. 因使用电源电压，供水水压，使用环境温度等不符合技术规范要求造成的损坏及其他损失；

回执单（服务商联）

用户姓名：____

用户电话：____

联系地址：

邮政编码：____

电子邮件：____

购买日期：____

产品型号：____

服务商名称：____

安装人员：____

安装时间：____

客户签字：____

回执单（公司联）

用户姓名：____

用户电话：____

联系地址：

邮政编码：____

电子邮件：

购买日期：

产品型号：____

服务商名称：____

安装人员：____

安装时间：____

客户签字：____
