Notice PHONIC Xtrix 2065 - page 10
10 / 18
查看手册 : English EN 中文 ZH
请选择您的语言并填写邮箱：我们将为您发送专门翻译的版本。
产品类型数字功率放大器
型号Xtrix 2065
品牌Phonic
输出功率（8Ω 立体声）2 x 650W
输出功率（4Ω 立体声）2 x 1100W
输出功率（2Ω 立体声）2 x 1880W（20ms 脉冲）
输出功率（16Ω 桥接）1 x 1300W
输出功率（8Ω 桥接）1 x 2200W
输出功率（4Ω 桥接）1 x 3740W（20ms 脉冲）
输出功率（70V 高阻抗）4 x 1100W
输出 RMS 电压72.1V（额定功率，1kHz）
最大输入电平8.7Vrms（+21dBu）默认增益
增益（额定功率，1kHz）19dB（默认），可调 19-37dB
THD+N典型值 0.05%（10% 额定功率，1kHz，8Ω）
串扰≥90dB（20Hz-1kHz，低于额定功率，8Ω）
频率响应典型值 +0/-0.5dB（20Hz-20kHz，10% 额定功率，8Ω）
输入阻抗20kΩ 平衡，10kΩ 非平衡
阻尼系数≥1000（8Ω，20Hz-200Hz）
信噪比≥105dB（默认增益，A计权，20Hz-20kHz，8Ω）
电源100-240VAC ±10%，50/60Hz
保护欠压、直流、过热、过载、短路
DSP 功能输入/输出延迟高达 30ms/20ms，4x4 路由，8 段输入参数均衡，5 段输出参数均衡，FIR 滤波器高达 512 抽头，音量/静音/相位，RMS 和峰值限制器，预设，扬声器配置
连接双 RJ45 以太网，内置交换机和支持 UDP，模拟 XLR 输入，扬声器输出（CH A/B/C/D），交流电源输入
尺寸（宽x高x深）483 x 45 x 370 mm（19" x 1.77" x 14.56"）
净重9 kg（19.9 磅）
冷却强制气流前后通风，防尘网
清洁仅使用干布，清洁前拔掉电源插头
安全不要暴露在雨或潮湿环境中；仅使用指定附件；雷雨时拔掉插头；维修请咨询合格人员

常见问题 - Xtrix 2065 PHONIC

Phonic Xtrix 2065 是什么？
Phonic Xtrix 2065 是一款集成 DSP 的数字功率放大器，具有 2x650W（8Ω 立体声）、恒压输出和通过 UDP 的网络控制功能。适用于固定安装和现场扩声。
如何首次设置放大器？
通电前，确保所有音量控制调至最小。将扬声器连接到相应的输出通道（立体声用 CH-A/B/C/D，桥接用 CH-A/C）。使用平衡 XLR 输入连接音源。连接正确电压（100-240V）的交流电源。然后使用前面板开关开机。
DSP 功能是什么？
DSP 提供每通道延迟（输入达 30ms，输出达 20ms）、4x4 音频路由、8 段输入参数均衡、5 段输出参数均衡、高/低通滤波器、FIR 滤波器（高达 512 抽头）、音量/静音/相位调节、RMS 和峰值限制器以及预设管理。
能否在桥接模式下使用放大器？
可以。桥接模式下，将扬声器连接到 CH-A/C。放大器可提供 1x2200W（8Ω 桥接）或 1x3740W（4Ω 桥接，20ms 脉冲）。正确接线请参考后面板标签。
如何将放大器连接到网络？
使用前面板上的双 RJ45 以太网端口。它们包含内置交换机并支持 UDP 协议，用于远程监控和控制。可以菊花链连接多个单元。
放大器有哪些保护功能？
放大器包含欠压、直流输出、过热、过载和短路保护。还具有温度和过载限制器以防止损坏。
如何清洁放大器？
清洁前拔掉放大器电源插头。使用干布擦拭外部。不要使用喷雾或液体清洁剂。确保通风口未被堵塞。
如果保险丝熔断该怎么办？
断开放大器的交流电源。打开保险丝座，取出熔断的保险丝，用手册中指定的相同类型和额定值的保险丝更换。如果再次熔断，请联系合格技术人员。
能否将放大器与 70V 或 100V 扬声器一起使用？
可以，Xtrix 2065 支持 70V 高阻抗输出（4x1100W）。对于 100V，请参考其他型号如 Xtrix 2150。确保在 DSP 中选择正确的输出模式。
在哪里可以找到用户手册和支持？
用户手册可在 notice-facile.com 或 Phonic 网站下载。技术支持请访问 http://www.phonic.com/support/ 或发送邮件至 support@phonic.com。

用户关于以下问题的提问 Xtrix 2065 PHONIC

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 麦克风 免费PDF格式！查找您的手册 Xtrix 2065 - PHONIC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Xtrix 2065 品牌 PHONIC.

用户手册 Xtrix 2065 PHONIC

保留未经通知即可修改此文件中所含任何信息的权利。

重要安全说明

  1. 请在使用本机前，仔细阅读以下说明。

  2. 请保留本使用手册，以便日后参考。

  3. 为保障操作安全，请注意所有安全警告。

  4. 请遵守本使用手册内所有的操作说明。

  5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。

  6. 本机只能使用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。

  7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。

  8. 请勿将本机安装在任何热源附件。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率扩大机)

  9. 请注意极性或接地式短板讨厌插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，请在更换不符的插座前，先咨询电工人员。

  10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。

  11. 本机只可以使用生产商指定的零件/配件。

  12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒造成身体伤害。

  13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

  14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾掉落等。

PHONIC Xtrix 2065 - 重要安全说明 - 1

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

PHONIC Xtrix 2065 - 重要安全说明 - 3

这个三角形闪电标志是用来警告用户，装置没得非绝缘危险电压足以造成使人触电的危险性。

PHONIC Xtrix 2065 - 重要安全说明 - 4

这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修说明。

警告：为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。

注意：任何未经本手册许可的操作，调整或设定步骤都可能产生危险的电磁辐射。

PHONIC Xtrix 2065 - 重要安全说明 - 5

适用于海拔5000m及以下地区安全使用

PHONIC Xtrix 2065 - 重要安全说明 - 6

适用于热带气候条件下安全使用

PHONIC CORPORATION

简介

Xtrix系列数字功率放大器支持定阻定压输出、内置DSP、内置交换机、支持UDP协议，可通过一根网线实现功放监控。

Xtrix系列功放采用公司自主开发的多环路调控技术，拥有出色的技术指标，特别针对低阻抗、大电流研发的功率放大技术，令功放拥有超过90%的效率和出色的稳定性；开关电源采用有源PFC和软开关技术，并针对音频功率放大器做了优化设计，能适应恶劣的电网环境为功放提供持续澎湃的能源供给。

功能

· 每通道输入延时30ms，输出延时20ms，步进0.01ms；
· 音频输入电平匹配+ -18dB;
- 4x4音频路由混音，混音比例-80dB\~+18dB;
- 8段输入参量EQ，5段输出参量EQ，高低通滤波器；
- 支持512阶及以下FIR滤波器；
· 音量、静音、相位调节，模式选择；
- 输出平均值，峰值压限器；
- 各机器间参数保存/调取；
- 扬声器参数配置；
· 用户/调试/工厂权限设置；

准备工作

  1. 打开电源前，务必将功率放大器的所有音量调节至最低，以防不正确的接线造成对设备的损伤，或产生刺耳的噪音。打开音量时，应缓慢调节，直至效果稳定。
  2. 连接AC电源前请先检查AC电压。
  3. 此系列的功率放大器可在电流超载时自动熔断保险丝以保护电路。保险丝熔断时，请打开保险丝盒盖，换以指定型号。

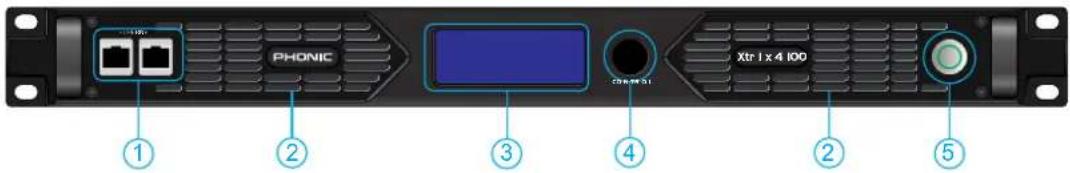

前面板

PHONIC Xtr 1 x 4 100 ① ② ③ ④ ② ⑤

  1. 以太网接口：双RJ45网络接口，内置交换机，支持UDP协议。
  2. 冷却通风口：从前到后的强制气流通过防尘网。
  3. LCD控制屏：带有背光灯的集成LCD控制屏。
  4. 控制旋钮：旋转选择DSP菜单,按下确认。
  5. 电源开关：用于电源的开启和关闭。开关被按下时，电源接通，开关上灯圈常亮。

开启电源前将所有的音量控制调至最低，以防不正确的接线造成对机器的损伤。

后面板

CAUTION! -100 240 V 55/00 P 10 A ⑥ ⑦ ⑧ ⑨ ⑨ ⑨ ⑨ ⑨ ⑨ CH-3 CH-C CH-B CH-A CH-3 CH-C CH-B CH-A SLR/PIN 1/HND PIN 2/HN/ PIN 3/HN- 97

  1. 电源输入线：根据功放功率配置不同规格的电源线。
  2. 风扇：提供从前到后的强制通风以用于冷却。
  3. 输出接口：扬声器插座。

立体声或单通道模式下，使用下面的方法将扬声器与插座连接：

CH-A/B/C/D

2+ 1- 2- 1+ 8Ω 4Ω 2Ω

桥接模式下，使用下面的方法将扬声器与插座连接：

CH-A/C

2+ 1- 2- 1+ 1 + 8Ω 4Ω

9、模拟音频接口：平衡式声音信号输入插头。XLR输入可按以下手法连接：

PHONIC Xtrix 2065 - 后面板 - 4

* 此功率是使用20ms脉冲1kHz正弦波在1%总谐波失真下测量得出。

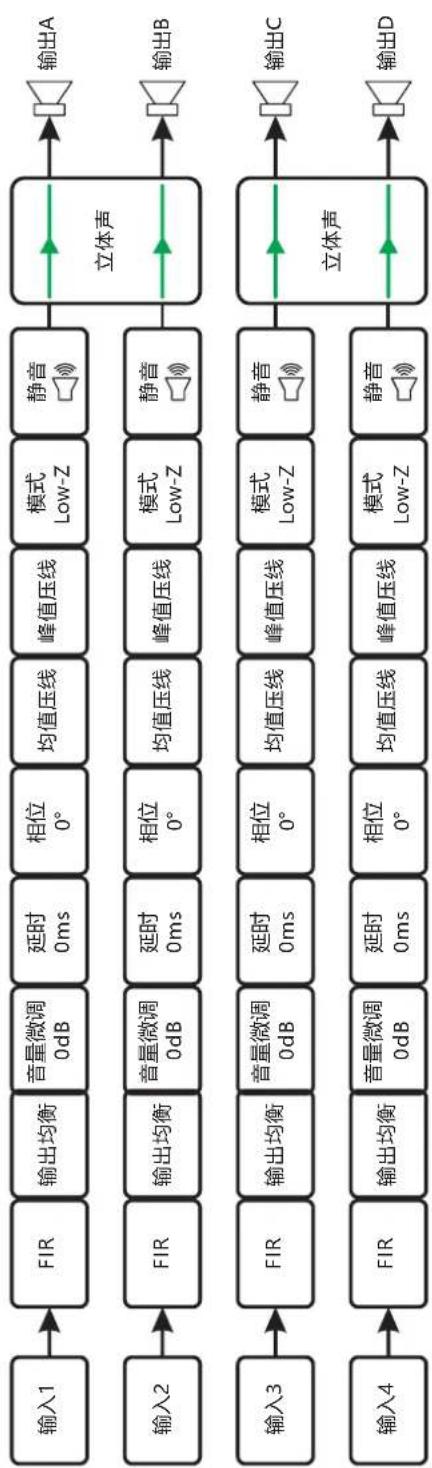

DSP信号处理流程

服务与维修

如需更换零件，服务和维修，请联系您所在国家的Phonic代理商。Phonic不向用户提供维修手册，且建议用户不要擅自维修机器，否则将无法获得任何保修服务。您可登录http://www.phonic.com/where/查找离您最近的代理商。

保修

Phonic 承诺对每件产品提供完善的保修服务。根据所在地区的不同，保修时间或有延长。自原始购买之日起，Phonic 即对在严格遵照使用说明书的操作规范下，因产品材质和做工所产生的问题提供至少1 年的保修服务。Phonic 可根据保修条例自行选择维修或更换缺陷产品。请务必妥善保管购买凭证，以此获得保修服务。对未获得RM A 编号(退货授权)的申请，Phonic 将不予办理退货或维修服务。保修服务只适用于正常使用下所产生的问题。用户需严格遵照使用说明书正确使用产品，任何因肆意损坏，擅自维修，意外事故，错误使用或人为疏忽所造成的问题，都不在保修受理范围之内。此外，担保维修只适用于在授权代理商处的有效购买。如需了解全部的保修信息，请登录http://www.phonic.com/warranty/。

客户服务和技术支持

敬请访问http://www.phonic.com/support/。从该网站上，您可获得各种常见问题的解答，技术指导，并可下载产品驱动，获得有关退货指导以及其它有用的信息。

support@phonic.com

http://www.phonic.com

PHONIC

NOTES

PHONIC

WWW.PHONIC.COM
