DPE1 - 电池充电器 Nitecore - 免费用户手册

产品类型	无人机电源扩展器（电池充电器）
品牌	奈特科尔
型号	DPE1
兼容无人机	大疆Inspire 2
兼容电池	TB50、TB55（仅主电池槽）
电池支架数量	2个（一对，左右各一）
每个支架电池槽位	2个（主槽和辅助槽）
总电池容量	最多4块电池（2块TB55 + 2块TB50或其他组合）
尺寸（单个支架）	135毫米 × 135毫米 × 41.3毫米（5.31英寸 × 5.31英寸 × 1.63英寸）
重量（两个支架）	203克（7.16盎司）
材质	CNC加工轻质铝合金
包含配件	电池固定扣
安装方向指示	每个支架上的"IUP"/"JUP"标签
电池组合选项	2块TB50、4块TB50、2块TB55、2块TB55 + 2块TB50
飞行续航时间（实验室条件）	21分钟（2块TB50）、30分钟（4块TB50）、31分钟（2块TB55）、37分钟（2块TB55+2块TB50）
电池激活	短按然后长按无人机电源键超过5秒
保修期限	自购买日起12个月（1年）免费维修；15天内可换货（DOA）
保修后	有限保修涵盖人工和维护，不包括配件/替换部件
制造商	SYSMAX Innovations Co., Ltd.
原产地	中国制造

常见问题 - DPE1 Nitecore

Nitecore DPE1是什么？

DPE1是一款专为大疆Inspire 2设计的无人机电源扩展器，可同时携带最多四块电池（TB50/TB55），以延长飞行时间。

哪些电池与DPE1兼容？

它支持大疆TB50和TB55电池。TB55电池只能安装到主电池槽中。TB50电池可在主槽和辅助槽中使用。

如何将电池安装到DPE1中？

将电池固定扣穿过DPE1，环面朝下。然后将电池放入主槽和辅助槽，确保通过电源端口正确连接。拧紧固定扣以固定电池。

有哪些电池组合方式？

可使用2块TB50、4块TB50、2块TB55或2块TB55+2块TB50。允许混用不同电量的电池，但应将电量较高的电池放在主槽中。

如何将DPE1安装到无人机上？

首先，将无人机解锁至着陆模式并关机。然后将DPE1插入无人机两侧的电池槽，对准方向标签。完全安装后，电池拆卸按钮会弹出。

安装后如何激活电池？

短按无人机电源键一次，然后长按超过5秒。电池上的所有电源指示灯应亮起。如果没有，请关闭并重新激活。

不同电池组合的飞行时间是多少？

在实验室条件下：2块TB50约21分钟，4块TB50约30分钟，2块TB55约31分钟，2块TB55+2块TB50约37分钟。实际时间可能有所差异。

DPE1的保修范围是什么？

奈特科尔提供自购买日起12个月的免费维修保修。到货即损（DOA）缺陷可在15天内换货。12个月后，有限保修涵盖人工但不包括零件或配件。保修仅适用于来自授权渠道的产品。

可以在一个支架中只使用一块TB55电池吗？

可以，只安装一块TB55电池到主槽中是允许正常使用的。另一个槽可以空着。

如何清洁和维护DPE1？

保持设备干燥清洁。使用软布擦拭灰尘。避免使用溶剂。存放在阴凉干燥处。定期检查固定扣和连接器是否有磨损。

用户手册 DPE1 Nitecore

DPE1 是一套专为大器悟 Inspire 2 无人机设计的电源扩展模块，其作用为扩展无人机电池安装数量，以增加飞行停留时间。本品分为左右两部分支架，分别装到在无人机两侧的电池仓上，每侧支架设有两个电池桶，让无人机能同时使用 2 块 TB55 大容量电池或者 4 块电池（4×TB50 或 2×TB50-2×TB55）。支架采用轻质铝合金，经由 CNC 工艺制造，总重量仅 203 克。

相关参数

适用电池型号：TB50、TB55（仅限安装于主电池框）

使用电池型号	2×TB50 4×TB50 2×TB55	2×TB55+2×TB50
无人机飞行时间	21分钟 30分钟 31分钟 37分钟

注：以上数据为实验测试数据。具体飞行时间需受视外界环境及使用电池情况而定。

安装方法

DPE1 由左右两部分支架组成，分别安装在无人机两侧的电池仓上。每个支架侧面没有 UP 图标提示支架上方方向。如图所示，位于上方的接口端子为主电池槽，下方为副电池槽，侧面接口端子用于连接无人机。

将电池装入 DPE1

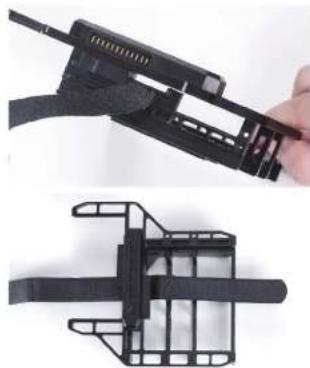

1. 如图，将固定带穿入 DPE1。（注：固定带魔术贴毛画朝下，如图）

1. 请按照图示方向，先将电池装入主电池槽，再装入副电池槽。
   安装时请确保电池与支架接口端子接上。


(1) TB55 型号电池仅限安装于主电池柜上。
(2) 若只装入一块 TB55 电池，亦可正常使用。
(3) 建议把新不欠数较少的电池，安装于主电池柜上。
(4) 特殊情况下，如需装入两块电量不同的电池，电量较多的电
池请安装于主电池槽上。

将 DPE1 装上无人机

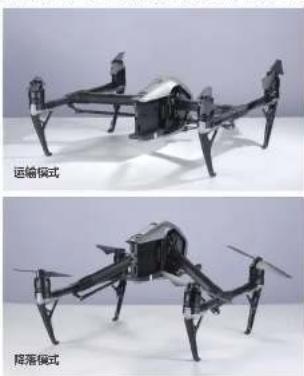

1. 先解锁无人机，设置至降落模式后，关闭无人机并拆除电池。

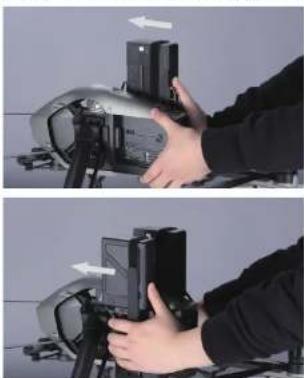

1. 按照图示方向，将已安装好电池的支架，分别装入无人机两侧的电池仓。（注：「UP 图标提示方向为上方，请区分左右槽装入。」）

1. 当 DPE1 安装好后，无人机上电池弹出按钮将会升起（如图），即安装完成。

1. 安装完成后，先按无人机电源按键一次，再长按电源按键5秒以上，即可激活所有电池。成功激活后的电池电量指示灯应为点亮状态，请检查所有电池电量指示灯是否全部点亮，若发现部分电池没有激活，请关闭后重新激活电池。

保固

NITECORE ^® 产品具有售后保固服务。在购买本产品的15天内，如果有任何质量问题均可向经销商要求免费更换，在购买本产品的12个月内享受免费保固服务。在超过12个月免费保固期后，本产品享有终身有限质保固服务，如需要更换重要部件则需收取成本费用。

本保因规则不适用于以下情况

1.人为破坏，拆解，改装本产品。

1. 错误操作导致产品损坏

如对奈特科尔产品有任何疑问，欢迎联系当地的代理商或发邮件

到[e-mail]

※本说明书中出现的商标及其产品图片版权属于其合法持有人。

此处仅作展示所用。

※本说明书的所有图片，陈述及文字信息仅供参考，请以官网

www.nilerog.cn 实际信息为准。广州希格创新科技有限公司

拥有对说明书内容的最终解释权和修改权。
