用户手册 GH1109SNL Philco

感謝閣下購買了飛歌牌抽油煙機。請仔細閱讀本用戶手冊並妥為保存，以供日後參閱。

此抽油煙機只適合安裝於廚櫃中。

請小心閱讀下列事項以避免損壞或受傷。

安全及注意事项

• 本機附有原裝材料以供安裝使用。在任何情況下，必須依照安裝指示，使用正確的配件安裝，並確保安裝的牆壁或支架有足夠的承托力。
• 使用前先校對抽油煙機銘牌的額定電壓與功率相符，選用與插頭相適配的插座(如適用)。如果有任何疑問，請與合資格的技術人員查詢。
• 如果電源線損壞，必須由生產商，其服務代理或專業人士替換，以避免危險。
• 安裝時，必須使用與說明書上建議的螺絲及其他固定配件尺碼相同。如果不按照指示安裝，有機會引致觸電危險。
• 必須依據本地佈線安裝規則，將完全斷開的方法納入固定佈線。在安裝過程中，應連接全極斷路開關，而所有極之間的接觸距離至少為3毫米。
• 假如本抽油煙機是安裝在煮食爐具上方，請注意抽油煙機的底部與爐具之間的最少距離必須為650毫米。
• 請參考閣下當地有關於油煙排放標準的規定。請勿將抽油煙機與其他排煙管道、通風管道或熱風管道連接。請向當地權威機構確認室內通風條件是否適合安裝。
• 請勿將排出的油煙接合到氣體或任何煮食爐的排氣管道中。

• 抽油煙機可能會在靜電放電時停止運作(如閃電時)。這不會造成抽油煙機的損壞。此時，請把電源關掉，等一分鐘後再重新開啟。

• 在有人從旁指導，保證其安全使用抽油煙機及明白相關危險的情況下，8歲或以上的兒童、障礙人士(包括生理、感官、心理)或缺乏知識經驗者均可使用本抽油煙機。應注意切勿讓兒童玩弄本抽油煙機。在沒有人監督下切勿讓兒童進行清潔或日常保養本抽油煙機。

• 請勿讓不合適的人士，如障礙人士(包括生理、感官、心理)，兒童或缺乏知識經驗者使用。除非有人從旁指導，保證其安全使用抽油煙機。
• 應注意照顧兒童，防止兒童玩弄本抽油煙機。
• 請勿將本抽油機安裝在戶外潮濕的地方或任何接近有洩漏水源的地方，例如安裝在水槽下方或是附近。如果抽油煙機受到漏水所影響，立即停止使用。並即時聯絡客戶服務部安排合資格技術人員檢驗。
• 切勿在抽油煙機附近噴灑易燃的物體。
• 請小心棄掉所有包裝物料，勿讓兒童把玩，免生意外。請依照使用手冊定期清潔抽油煙機，以免發生火災危險。請仔細參閱"日常清潔及保養"章節關於如何清潔及替換金屬隔油網和炭濾網(如有安裝)。
• 請參閱 “日常清潔及保養”章節關於照明燈的種類及更換方法。
• 切勿使用蒸氣工具清潔本抽油煙機。
• 本抽油煙機並非配合外置計時器或外置遙控器使用。
• 請確保當抽油煙機與其他燃氣設備同時在運作時，室內必須有足夠空氣流通。確保室內家用電器的最大排氣負壓率不超過 4 Pa (0.04 mbar)，以防止燃燒氣體被回抽到室內。
• 若發現抽油煙機出現損壞或瑕疵，請勿使用。應聯絡客戶服務部，讓合資格技術人員檢查。
• 在清潔及保養抽油煙機前，請先關上供電電源。
• 注意事項: 在使用燃氣爐具時，抽油煙機附近的零部件可能會受熱。
• 為避免火災危險，請勿在抽油煙機下方直接燒烤食物。應定期清洗或更換金屬過濾網。如鍋內正在烹煮熱油，必須緊密關注。
• 任何因為不適當或不正確使用本抽油煙機而導致的個人或物料的損害，生產商將不會承擔責任的。
• 本抽油煙機是只作一般家庭使用。

安裝指南

本抽油煙機之全部安裝工序必須由合資格及有能力技術人士進行。在連接電源之前，請先校對並確認抽油煙機銘牌的額定電壓應與使用電壓相符。本抽油煙機必須連接到附有斷路器的主插座上，當中必須保持有3毫米間距。

安裝技術人員必須確保有正確的電源接駁並符合接線圖。定期檢查電源線及插頭是否有破損。如果發現電源線有損壞，必須聯絡客戶服務部，由獲授權的合資格技術人員更換由生產商提供的特定電源線。

注意事項：本抽油煙機是第II類電器，並切勿安裝接地線。

抽油煙機及內附配件

∅150轉∅125毫米
轉換接合器
(1)

螺絲 M6 x 40毫米
(包括介子)
(4)

螺絲 S 毫米 12
(6)

螺絲 ST3.5 x 10毫米
(2)

650毫米 煮食爐表面

位置

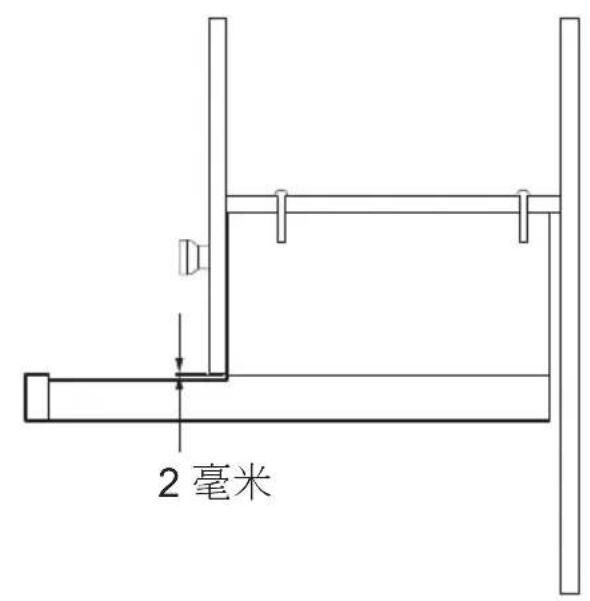

2 毫米

安装尺寸

Ø150 88 45 555/855 272 230 600/900 20 0~160 280

注意事項!

如果未有依照以上指示安裝螺絲及固定裝置會引致觸電危險。

鑽孔

在廚櫃上方木板鑽孔

• 鑽孔∅7毫米
• 鑽孔∅ 1毫米
• 開孔∅ 196毫米

Ø7毫米螺絲孔 用於緊固油煙機螺絲 Ø16毫米電線槽 210 Ø196毫米 排氣管道 33 453/753 192 252 272 86

安裝排氣管接合器

將∅150毫米排氣管接合器連接在排風口上，並用螺絲固定在抽油煙機上。

螺絲 3×5 x 10 Ø150毫米 排氣 管接合器

如有須要，可以安裝∅150轉∅125毫米之接合器於∅150毫米排氣管上。

重要事項! 建議使用∅150毫米排氣管以達到最佳效果。(仍然可以使用∅125毫米排氣管，但會減低抽油煙機的空氣流量)。

安裝機側墊片

螺絲 ST3 x 12毫米 機側墊片

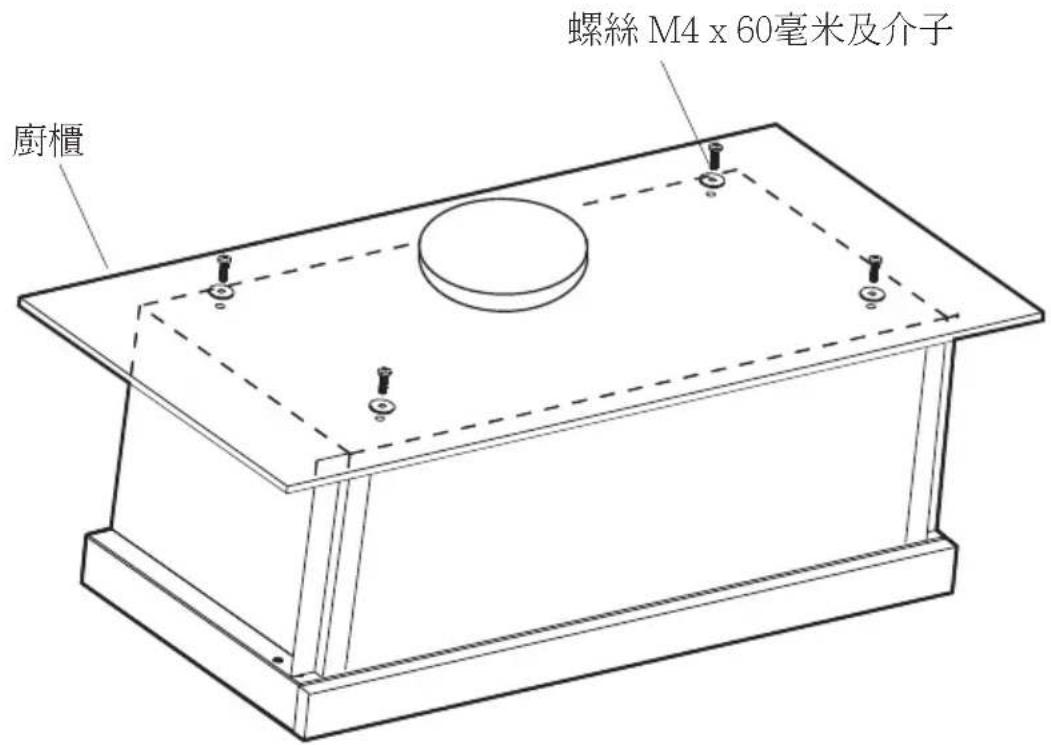

廚櫃底安裝抽油煙機方法

使用隨機附設的4粒螺絲將抽油煙機固定在廚櫃內的木質支架上。

螺絲 M4 x 60毫米及介子 廚櫃

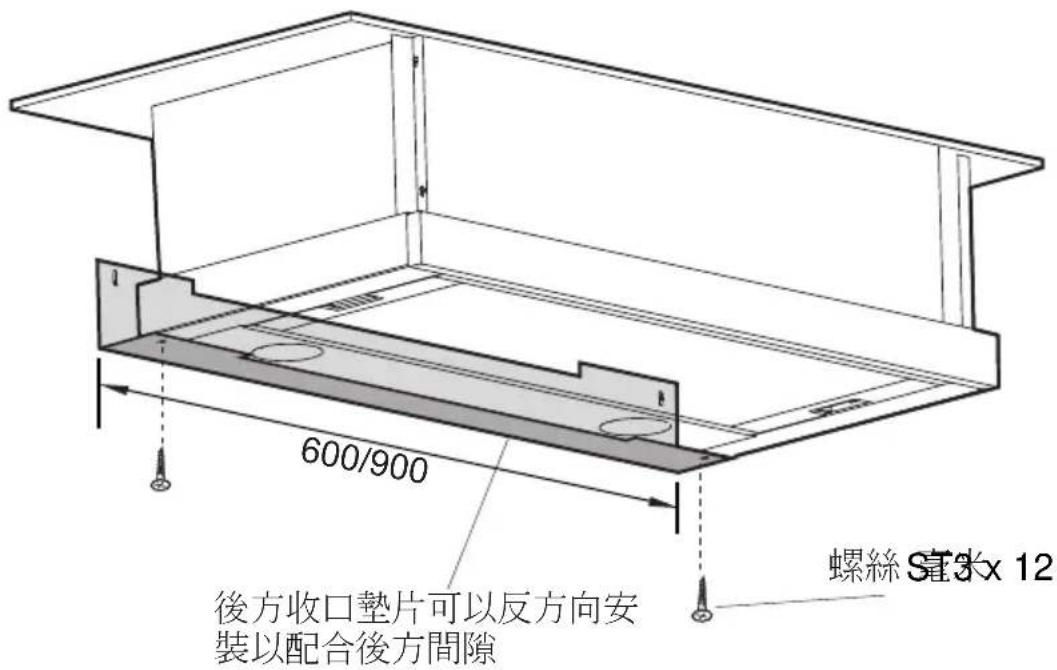

安裝後方墊片

選擇尺寸合適的墊片以掩蓋抽油煙機與牆壁之間的隙縫。使用隨機附設的2粒螺絲固定.

600/900 後方收口墊片可以反方向安 裝以配合後方間隙 螺絲 3x12

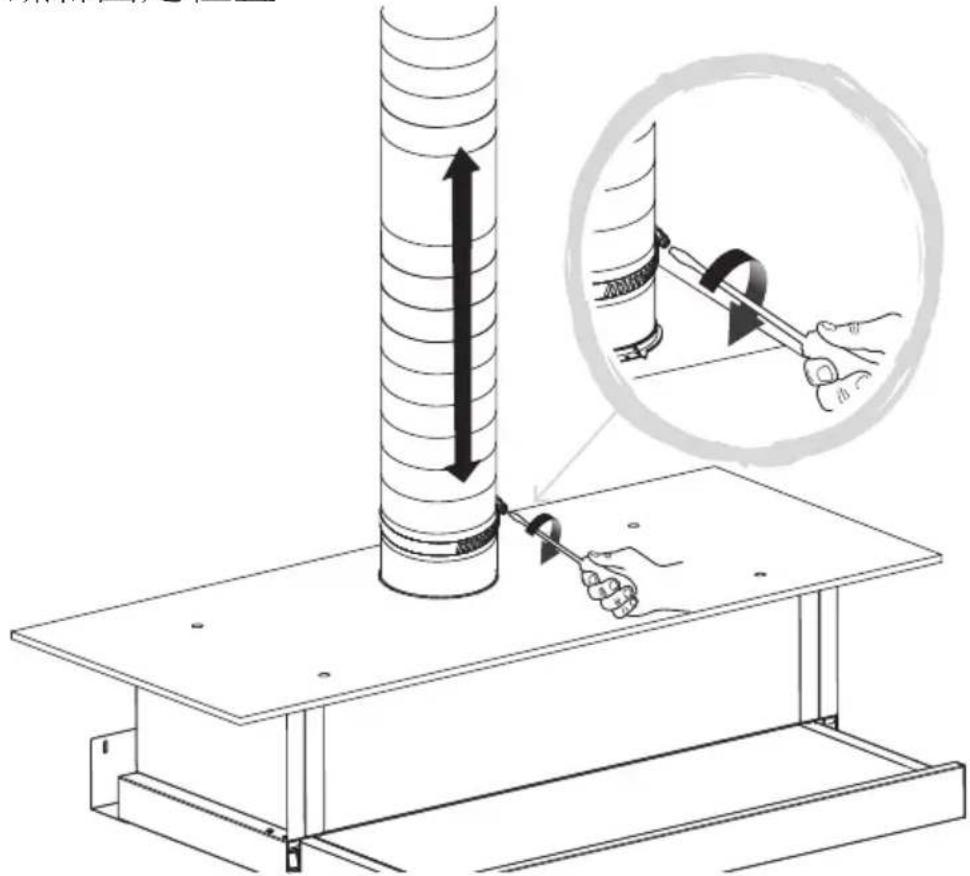

安裝伸縮排風管

將 050毫米或 125毫米的伸縮排氣管連接在接合器上並用螺絲固定位置。

先將抽油煙機全面抽出，按動右側的風速選擇掣以設定所須之風速。

右側 高速 關機 低速

抽油煙機的照明燈開關掣置於左面。

左面照明燈 開關掣 關 開

注意事項：照明不應用作永久光源，而只能用於烹飪。

日常清潔及保養

注意事項: 在進行清潔及保養抽油煙機前，請先關閉供電電源。如發生故障，請聯絡客戶服務部。

清潔抽油煙機表面: 請使用不含腐蝕性的液體清潔劑，請勿使用含研磨劑的清潔產品。

更換照明燈

更換照明燈前，請先把電源關掉。將抽油煙機抽出並將濾網除下，將照明燈反時鐘方向轉動，移除並更換新的照明燈。向時鐘方向轉動後完成。

注意照明在使用中會變得非常熱。更換前等候數分鐘，讓燈冷卻。

重要事項: 如抽油煙機每天使用超過2小時，請增加過濾網的請進次數。請務必使用由原廠生產的原裝過濾網。

1 個月

問題 可能成因 解決方法 可能成因		解決方法
過度震動	油煙機托架未完全安裝妥善。	除下油煙機並重新檢查安裝是否完善。
	風扇扇葉損壞。	關掉油煙機致電維修服務中心,讓合資格的技術人員檢查及維修。
	風扇摩打未緊牢固定。
操作顯示燈亮著,但風扇不運作	風扇扇葉被卡住。
	摩打損壞。
操作顯示燈及風扇均不運作	照明燈泡損壞。	依照指示更換合適的燈泡。
	電源線及插座未完好地接上。	檢查電源。
抽吸力下降 風速選擇過低。選擇高檔風速。
		清潔抽油煙機金屬濾網。(請參閱“日常清潔及保養”章節)
		清理任何受阻塞物件。
		請確保排氣喉是依照生產商的指示而安裝。
		整條排氣管道必須使用同一正確直徑尺寸,不應縮減或阻塞。(請參閱“安裝”章節)
油煙機操作正常但未能抽走煮食產生的混濁氣味	在室內循環過濾式操作模式下未有安裝活性碳過濾網,或是活性碳過濾網已充滿油漬。	安裝活性碳過濾網,或是更換活性碳過濾網。(請參閱“日常清潔及保養”章節)

回收和處置

在本產品包裝或產品上標示著這符號，代表這產品不能以家居垃圾處理。相反應該把它交給適當的回收電器和電子用具的收集點處理回收。

在確保本產品被正確棄置的同時，閣下正協助防止因為不正當處理這些廢物而產生對環境和人體健康造成的負面影響。

要得到更詳細資料關於處理，回收和循環再用產品，請聯絡相關政府部門，家居廢物服務或零售商。

請記錄下列產品資料

• 型號
• 機身編號
  • 經銷商名稱
  • 購買日期

本產品不斷改進中，如功能有所更改，恕不另行通知，如有疑問，請與客戶服務中心聯絡，不便之處，敬請原諒。

說明書內容以英文版本為準

ToolBox Customer Service Centre 客戶服務中心：4/F, DCH Building, 20 Kai Cheung Road, Kolwoon Bay, Hong Kong 香港九龍啟祥道20號大昌行集團大廈4樓
