产品类型	分体式空调
室内机型号	CS-PS9NKA
室外机型号	CU-PS9NKA
制冷能力	约9000 BTU/h
运行温度（制冷）	室内：16-32°C 干球温度，室外：16-43°C 干球温度
风扇速度选项	5档风速（低、中低、中、中高、高）+ 自动
垂直送风方向	5个位置 + 自动摆动
定时器	24小时开/关定时，可每日重复
ECONAVI	人体活动传感器，用于节能
自动舒适	根据传感器优化舒适度
人体活动传感器	检测7米内的人体存在及移动
遥控器	附带，使用AAA/R03电池操作
空气滤网清洁	每2周（用水清洗，阴凉处晾干）
抗细菌滤网	每10年更换（零件号：CZ-SA22P）
自诊断	通过遥控器显示错误代码
安全特性	建议使用漏电保护器/剩余电流装置；需接地
电源	230V / 50Hz（典型值，需确认当地规格）
制冷剂类型	R32（假设，请检查标签）
安装	需要合格的技术人员进行安装和维修
清洁剂	中性肥皂（pH7）或中性清洁剂；不可使用苯/稀释剂
自动重启	未明确说明，但断电后可恢复定时设置

常见问题 - CU-PS9NKA PANASONIC

如何设置开/关定时器？

按定时开或定时关按钮。使用+/-按钮设定所需时间，然后按SET。定时器每日重复。如需取消，按相应定时按钮，然后按CANCEL。

我应该多久清洁空气滤网？

空气滤网应每两周清洁一次。用清水轻轻冲洗，在阴凉处彻底晾干，避免阳光直射或火源。

ECONAVI有什么作用？

ECONAVI使用人体活动传感器检测移动，并调整温度或风速以节能。例如，如果房间内无人，在制冷模式下可能将设定温度提高+2°C。

如何重置遥控器？

用尖物按住RESET按钮（位于盖板后面）几秒钟。这将恢复默认设置。

如果机组制冷效果不佳怎么办？

检查：1）设定温度正确。2）所有门窗关闭。3）空气滤网清洁。4）进风口/出风口无阻塞。如果仍然不制冷，请联系合格的技术人员。

如何使用AUTO OFF/ON按钮？

如果遥控器找不到，请按室内机的AUTO OFF/ON按钮。按一次启动自动模式。按住3秒听到响声后启动制冷模式。再次按关闭。

定时器闪烁指示是什么意思？

定时器指示灯闪烁表示发生错误。使用遥控器获取错误代码：按住CHECK按钮5秒，记下闪烁的代码，然后再次按CHECK退出。联系授权经销商并提供代码。

我可以调节水平气流方向吗？

可以，水平导风板可手动调节。垂直导风板由遥控器控制（AIR SWING或特定位置）。请勿手动移动垂直导风板。

遥控器使用什么类型的电池？

使用两节AAA或R03碱性电池。请勿使用充电电池（镍镉电池）。每年更换一次或当显示屏变暗时更换。

如何清洁抗细菌滤网？

抗细菌滤网可用清水轻轻冲洗，并在阴凉处晾干。每10年更换一次，如有损坏也需更换。零件号：CZ-SA22P。

用户手册 CU-PS9NKA PANASONIC

在操作空調器前,請細讀此操作說明,並保存此書以備日後參考。

ENGLISH

注：本操作說明書裡的圖解僅作為說明用途，並且可能與實際產品有所區別。若因為產品改進而發生變更，恕不另行通知。

温度(°C)		室內 室外
		*DBT *WBT *DBT *WBT
製冷	最高	32 23 43 26
	最低	16 11 16 11

*DBT: 乾球溫度

* WBT: 濕球溫度

OPERATION CONDITION

為了防止個人傷害，危害其他人或財物的損失，請遵守以下指示。

因不遵守以下指示導致的錯誤操作將引起傷害或損壞，其嚴重程度分類如下：

警告

此標識所示的行為有可能導致嚴重傷害或死亡。

注意

此標識所示的行為有可能導致傷害或財產損失。

要遵守的指示按下列符號分類：

此符號表示被禁止的行為。

此符號表示務必執行的行為。

警告
室内機及室外機
	此裝置不適合殘疾、感應欠佳或智障,經驗與知識不足的人士(包括兒童)使用。除非負責其安全的監督人從旁監督或指示如何正確使用此裝置。務必監督兒童以確保他們不會玩弄本機。
	請諮詢授權經銷商或專業人員清洗內部零件,修理,安裝,拆卸和重新安裝本機。安裝和處理不當將導致漏電,觸電或火災。
	請向授權經銷商或專業人員確認指定製冷劑類型之運用。使用非指定製冷劑類型會導致產品損壞,爆裂並導致傷害等。
	切勿將本機安裝在爆炸或可燃性的環境中。否則會導致火災。
	切勿把手指或其他物件插入空調器的室內或室外機以免受到旋轉部件傷害。
	閃電時切勿觸摸室外機,否則會導致觸電。
	切勿長時間受冷氣流直接吹拂以免過冷。
	切勿坐或踩踏在主機上以免意外摔跤。
遙控器
	切勿讓嬰兒和小孩玩遙控器以免不小心吞下電池。
電源
	切勿採用改裝電線,接合電線,延長電線或非指定的電線,以免過熱及火災。
	為免過熱,火災或觸電:切勿與其他設備共用一個電源插座。切勿用潮濕的手操作。切勿過度扭曲電線。切勿以插入或拉出插頭的方式來操作或停止本機。
電源
	如果電線損壞,必須由製造商或其服務代理商或具有同等資格的合格人員進行更換,以免遭受危害。
	強烈建議您安裝接地漏電電源斷路器(ELCB)或殘餘電流裝置(RCD)以免觸電或火災。
	為免過熱,火災或觸電:妥當插入插頭。務必定時用乾布擦掉插頭上的灰塵。
	當出現任何異常/故障時,請停止使用本機,拔出電插頭或關掉電源開關及斷路器。(煙霧/火災/觸電危險)異常/故障舉例接地漏電電源斷路器(ELCB)頻繁跳閘。出現燒焦味。本機出現異常噪音或振動。室内機漏水。電線或插頭變得異常熱。無法控制風量。本機立即停止運轉,雖然已經打開準備操作。雖然已經停止操作,風扇仍然不停止轉動。立即諮詢經銷商以進行保養/修理。
	更換或安裝電源插頭必須由授權/合格人員進行。主導電體裏的電線由下列不同的顏色分類:接頭紅色電線負載線顏色(GB標準)L黑色中線藍色N綠色/黃色接地線綠色-黃色電線顏色會隨國家電線代碼的標準而有所區別。
	本設備必須接地以免觸電或火災。
	為免觸電,請在下列情況時關閉電源並拔出插頭:-清洗或維修之前。-長期不使用時。-異常強烈閃電時。

注意
室内機及室外機
	切勿用水、苯、稀釋劑或潔亮粉末清洗室内機以免損壞或腐蝕本機。
	切勿充作其他用途,如貯藏食物、動物、植物、藝術品或其他物件。否則會破壞品質等。
	切勿在氣流出口使用任何易燃器具以免引起火災。
	切勿讓植物或寵物受冷氣流直接吹拂以免損傷等。
	切勿觸摸尖銳的鋁散熱片以免受到尖銳部件傷害。
	當在地面打蠟時切勿開啟室内機。打蠟完畢之後,請先讓房間良好通風再操作本機。
	切勿將本機安裝在油煙重的場所以免損壞本機。
	切勿拆卸本機來進行清洗工作以免受傷。
	常清洗本機時切勿踩踏在不穩固的架了上以免受傷。
	切勿將花瓶或水容器放置在本機上。水會進入本機而導致絕緣受到破壞。這會引起觸電。
	切勿在製冷或除濕模式下長時間打開門窗。
	確保排水軟管連接正確和不受通水道,容器阻擋或浸在水裏以免漏水。
	長時間使用或與其他易燃設備一起使用後請定時讓房間通風換氣。
	長期使用後,請注意安裝支架是否有損壞以免主機墜落。
遙控器
	切勿使用可充電電池(Ni-Cd)。它會損壞遙控器。
	為免遙控器失靈或損壞:如果準備長期不使用本機,務必將電池取出。務必採用同類型的新電池並對準電極插入。
電源
	切勿以抽拉電線的方式來拔除插頭以免觸電。

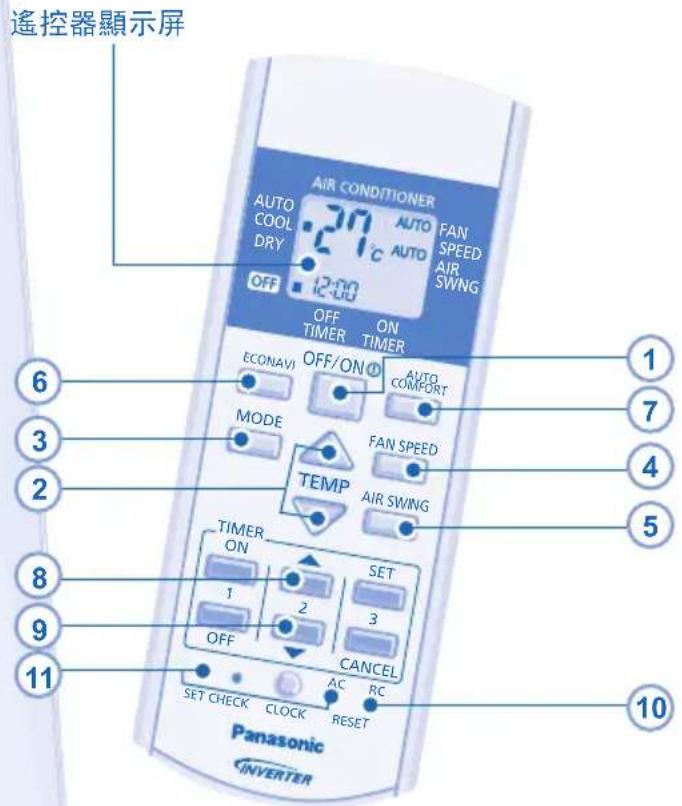

遙控器

按下遙控器的按鈕

1 啟動或關閉主機

- 請留意遙控顯示屏上的 OFF 顯示以防本機不正當地啟動/停止。

2 設定溫度

• 選擇範圍：16°C\~30°C。
• 在所建議的溫度內操作本機可為您節省能源。
  COOL : 26°C \~ 28°C。
  DRY：比室温低1℃\~2℃。

3 選擇運轉模式

AUTO - 給您方便

· 在運轉模式選擇時，電源指示燈將閃爍。
- 本機在啟動中依據設定溫度及室溫選擇運轉模式。

COOL - 享受清凉

- 為了在製冷模式下降低耗電量，請拉上窗簾以避免陽光直接照射和室外暖氣進入。

DRY - 為您創造乾爽的環境

- 空調以低速運轉，進行極為柔和的製冷運轉。

4 選擇風量(5級選擇)

FAN SPEED

- 至於自動運轉，室內風扇風量將依據運轉模式自動調節。

5 調節垂直風向(5級選擇)

AIR SWING

• 保持室内空氣循環。
• 在製冷/除濕模式下，如果設定為自動風向時，導風板將自動向上/下擺動。

6 7 監測人數及活動以節省能源和令您感到舒適

熱源與動作	低	高	正常	無
製冷/除濕模式設定溫度	+1°C			+2°C
設定風量	+1級*	-1°C	≤中速風量

*首15分鐘或達到設定溫度時。

• 人類活動感測器可能無法偵查於7米以外或偵查角度以外之移動物體。
• 人類活動感測器的靈敏度取決於室內機的位置，移動速度，溫度等。

• 人類活動感應器或許會:

• 誤將類似人類熱源及動作之物體，例如寵物等判斷為人類。

• 誤將在一定時間內保持不動的人判斷為無熱源或動作。

8 持續按下 5 秒以調暗或恢復主機的指示燈亮度。
9 持續按下大約 10 秒以在 °C 或 °F 格式中顯示溫度。
10 按下以恢復遙控器的出廠設定。
11 在正常操作下不使用。

信息

至於長期不使用時的換季檢查

• 檢查遙控器的電池。
• 確保室內機或室外機的空氣吸入或吹出口順暢無阻。
• 用自動關/開按鈕來選擇製冷運轉。運轉15分鐘後，在正常情況下，室內機空氣吸入及吹出口的溫差為：製冷：≥8°C

長期不使用時

• 關閉電源並拔出插頭。
• 取出遙控器的電池。

關於用戶回收與丟棄舊設備及電池的信息

[非歐共體國家的處理信息]

這些符號僅有效於歐洲共同體。如果您要丟棄這些物件，請諮詢您的當地政府或經銷商並詢問正確的丟棄方式。

注意

• 可以在任何模式中操作。再分別按下相關的按鈕即可取消操作。
• 無法被同時選取。

設定預約時間

要在預設時間內啟動或關閉主機時。

選擇 “ON(開機)” 或 “OFF(關機)” 模式

設定時間 確認

• 按 ON 或 OFF，然後按下 CANCEL 以取消開機或關機定時預約時間。
• 當設定了定時開機時，為了在您設定的時間內達到您所設定的溫度，空調器會在設定的時間提前運轉(高達15分鐘）。
• 定時預約機能將依據遙控器所設定的時間操作，並且一旦被設定後會每天重覆操作。至於時鐘設定，請參閱封底的遙控器的準備。
• 如果自行取消定時預約或因爲發生停電而被取消，您可按下 SET 以恢復之前的設定（在電流恢復後）。

不可維修的情況

若出現以下情況，請關掉電源並拔出插頭，然後諮詢授權經銷商：

• 運轉時發出異常噪音。
• 有水/異物進入遙控器。
• 室內機漏水。
• 電源斷路器經常跳閘。
• 電線異常發熱。
• 開關鈕或按鈕不能正常操作。

Pb

電池符號的注意事項（底部兩個符號舉例）：

此符號可與化學符號綜合使用。在此情況下，它須符合制定給該化學的使用條件。

室內機

注意

• 進行清洗前，關掉電源並拔出插頭。
• 切勿觸摸鋁片，尖銳部分會造成傷害。

清洗說明

• 切勿使用稀釋劑、苯、潔亮粉。
• 僅使用肥皂( pH7)或中性家用清潔劑。
• 切勿使用溫度高過 40^irc C 的水。

提示

- 為了確保本機發揮最佳功能，您必須進行定期維修清洗。本機變髒會導致故障並出現“H99”錯誤代碼。請諮詢授權經銷商。

• 切勿敲打或用力按感測器或用尖锐物件刺感測器，否則會導致損壞及故障。
• 切勿放置任何大型物件於感測器附近，並且別放置製暖器或潮濕器於感測器的感測範圍內。否則會導致感測器故障。

1 室內機

- 使用乾、軟的布輕抹。

2 正面板

打開正面板

• 向上提及拉開以取出正面板。
• 輕洗並弄乾。

關上正面板

① 將正面板的兩端往下按以便關上。
② 按正面板的中間將其確實關上。(CS-PS18NKA, CS-PS24NKA)

3 遥控接收器

4 鋁片

5 人類活動感測器

6 水平風向導風板

- 可手動調節。

7 垂直風向導風板

- 切勿用手調節。

8 自動關/開按鈕

- 常遙控器遺失或失靈時使用。

動作 模式
按一次。自動
持續按下直到聽見聲“嘩”,然後鬆開。	製冷
按下按鈕以關閉。

9 抗菌過濾網

抗菌過濾網

• 如有需要，請清洗過濾網。
• 用水輕輕清洗/沖洗過濾網以免損壞過濾網。
• 在陰凉處徹底弄乾過濾網，遠離火源或直射陽光。
• 每10年或損壞，請購買及更換新的過濾網。 零件編號：CZ-SA22P

10 空氣過濾網

• 每兩星期需要清洗空氣過濾網。
• 用水輕輕清洗/沖洗過濾網以免損壞過濾網的表層。
• 在陰凉處徹底弄乾過濾網，遠離火源或直射陽光。
• 請更換損壞的過濾網。

故障檢修

以下現象並非表示故障。

現象	原因
室內機散發出霧氣。	• 製冷導致冷凝現象。
運轉時,聽見類似流水聲。	• 機內製冷劑流動的聲音。
室內有異味。	• 這可能是牆壁、地毯、家具或衣物散發出來的氣味。
在自動風量設定中,室內風扇時開時停。	• 這是為了排除周圍所發出的異味。
重新啟動後,運轉延遲幾分鐘。	• 此延運用於保護本機壓縮機。
室外機滴水/蒸氣。	• 這是配管表面水蒸氣冷凝或蒸發的現象。
定時器的指示燈一直亮。	• 一旦設定後,定時預約設定會每天重覆操作。
在打開主機以前電源指示燈會閃爍。	• 這是當開機定時預約時間被設定時準備開始操作的初步工作。
運轉時發出吱嗄噪聲。	• 温度變化造成主機膨脹或收縮。

在進行維修之前請先檢查以下各項。

現象	檢查
製冷運轉無法有效地操作。	·設定正確溫度。·關上所有房門及窗戶。·清洗或更換過濾網。·移除阻擋空氣吸入或吹出口的任何阻礙物。
運轉時產生噪音。	·檢查是否裝斜了主機。·妥善關閉正面板。
遙控器不操作。(顯示屏變暗或傳輸信號微弱。)	·正確地安裝電池。·更換微弱的電池。
本機不能啟動。	·檢查是否是電流斷路器跳開了。·檢查是否已設定預約時間。
本機沒有從遙控器收到信號。	·確認接收器不受阻礙。·某種類型的螢光燈可能會影響訊號接收。請諮詢授權經銷商。

主機停止操作及定時預約指示燈閃爍。

用遙控器檢索錯誤代碼。

4 關閉空調並將故障代碼告知授權經銷商。

注：

- 至於某些錯誤代碼在運轉啟動時您可聽見4聲囉聲重新啟動主機於某些限制運轉。

SAFETY PRECAUTIONS

選擇所需要的模式。 Select the desired mode.

2 OFF/ON

開始/停止操作。 Start/stop the operation.

3 TEMP

選擇所需要的溫度。 Select the desired temperature.
