CS-MXS15UKZ - 空调 PANASONIC - 免费用户手册

产品类型	空调（室内机）
型号	CS-MXS15UKZ
品牌	松下
制冷能力	15,000 BTU/h
运行模式	自动, 制冷, 除湿
风速	自动, 低, 中, 高
特殊功能	强劲, 静音, ECONAVI, 自动舒适
空气净化	nanoe-G
传感器	人体活动传感器, 阳光传感器
定时器	2组开/关定时器，每天重复
气流方向	自动摆风（垂直和水平），手动调节
遥控器	随附支架和螺丝，AAA电池x2
空气滤网	可清洗，每2周清洁一次
nanoe-G发生器清洁	每2周用干棉签清洁
温度范围（制冷）	16°C - 30°C (60°F - 86°F)
节能温度	制冷时26°C - 28°C (79°F - 82°F)
系统兼容性	单机或多联系统
安全特性	建议使用漏电断路器，断电后自动重启
电源	220-240V，50Hz（标准）
随附配件	遥控器、电池、支架、螺丝、安装说明

常见问题 - CS-MXS15UKZ PANASONIC

我应该多久清洁一次空气滤网？

每2周清洁一次空气滤网，以确保最佳性能。用清水轻轻清洗，并在阴凉处彻底晾干。

如果设备显示错误代码，我该怎么办？

使用遥控器，按住相应按钮以获取错误代码（请参阅故障排除部分）。记下代码并联系授权经销商进行维修。

如何通过这台空调节能？

使用ECONAVI功能，它会根据房间活动和阳光自动调整设置。同时将温度设置在推荐的节能范围内：制冷时26-28°C（79-82°F）。

什么是nanoe-G？它是如何工作的？

nanoe-G是一种空气净化技术，释放羟基自由基，使滤网上的病毒和细菌失活。当设备开启时会自动运行，也可以单独激活。

这台室内机是否可用于多联室外机？

是的，CS-MXS15UKZ设计用于单机和多联系统。它可以与兼容的松下室外机（如CU-4XS30UBZ）配对使用。

如何设置开/关定时器？

按遥控器上的ON或OFF按钮选择定时器，然后用箭头按钮设置所需时间，按SET确认。要取消，按CANCEL。

为什么室内风机有时不吹风？

在自动风速设置下，风机可能会停止以去除周围异味，或者重启后可能有几分钟延迟以保护压缩机。这是正常现象。

如何清洁nanoe-G发生器？

每2周用干棉签轻轻清洁nanoe-G发生器。操作期间请勿触摸，避免使用水或溶剂。

定时器指示灯常亮是什么意思？

定时器指示灯常亮表示已设置定时器，只要设备通电，就会每天重复。

没有遥控器可以操作设备吗？

可以，您可以使用前面板下方的自动关/开按钮。按一次进入自动模式，长按进入强制制冷模式，再按一次关闭。

用户手册 CS-MXS15UKZ PANASONIC

在操作空調器前，請細讀此操作說明，並保存此書以備日後參考。

附帶的安裝說明須保存並請安裝人員在安裝前閱讀。

遙控器包裝在室內機箱子裏並請安裝人員在安裝前取出。

提供快速製冷，最佳的舒適度， 清新的空氣及更有效的節省能源

簡易指南

装入電池

①按下 CLOCK 並設置時間 ^。 ▼。

- 持續按下 ⁵ 秒以顯示 12 小時 (am/pm) 或 24 小時的格式。

② 確認 SET。

本操作說明書裡的圖解僅作為說明用途，並且可能與實際產品有所區別。若因為產品改進而發生變更，恕不另行通知。

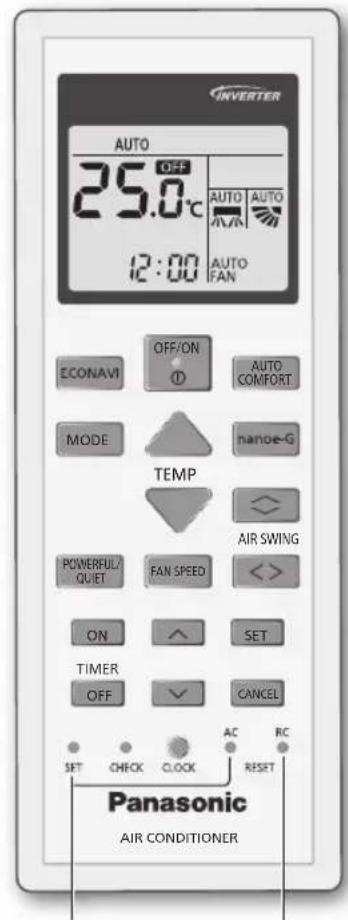

B 基本操作

① 按 MODE 選擇所需的模式。

② 按 OFF/ON 開始/ 停止操作。

- 請注意OFF指示燈顯示在顯示屏以啟動本機。

③ 選擇所需要的溫度。

選擇範圍：

16.0 °C \~ 30.0 °C /

60^ircF 86^ircF .

- 持續按下 ▼大約 10秒以轉換為 °C 或 °F 的格式顯示溫度。

安全措施

為了防止個人傷害，危害其他人或財物的損失，請遵守以下指示：

因不遵守以下指示導致的錯誤操作將引起傷害或損壞，其嚴重程度分類如下：

此設備不適合用于公共場所。

警告	此標識所示的行為有可能導致嚴重傷害或死亡。

注意	此標識所示的行為有可能導致傷害或財產損失。

要遵守的指示按下列符號分類：

此符號表示被禁止的行為。

此符號表示務必執行的行為。

警告

室內機及室外機

此裝置不適合殘疾、感應欠佳或智障，經驗與知識不足的人上(包括兒童)使用。除非負責其安全的監督人從旁監督或指示如何正確使用此裝置。務必監督兒童以確保他們不會玩弄本機。

請諮詢授權經銷商或專業人員清潔內部零件，修理、安裝、拆卸和重新安裝木機。安裝及處理不當將導致漏電，觸電或火災。

請向授權經銷商或專業人員確認有關任何指定製冷劑類型之運用。使用所指定以外的製冷劑類型會導致產品損壞，爆裂並導致傷害等。

切勿使用除製造商建議以外的方法來加速除霜過程或清理。 任何不適當的方法或使用不相容的材料可能導致產品損壞，爆裂和嚴重傷害。

切勿將本機安裝在爆炸或可燃性的環境中。否則會導致火災。

切勿把手指或其他物件插入空調器的室內或室外機以免受到旋轉部件傷害。

閃電時切勿觸摸室外機，否則會導致觸電。

切勿長時間受冷氣流直接吹拂以免過冷。

切勿坐或踩踏在本機上以免意外摔跤。

遙控器

切勿讓嬰兒和小孩玩遙控器以免不小心吞下電池。

電源

切勿採用改裝電線，接合電線，延長電線或非指定的電線，以免過熱及火災。

為免過熱，火災或觸電：

• 切勿與其他設備共用一個電源插座。
• 切勿用潮濕的手操作。
• 切勿過度扭曲電線。
• 切勿以插入或拉出插頭的方式來操作或停止本機。

請採用不須進行接合的完整電線。在沒有完整電線而必須接合電線的情況下，請採用合格的連接配件(例如插座及插頭)。

如果電線損壞，必須由製造商、其服務代理商或具有同等資格的合格人員進行更換以免遭受危害。

強烈建議您安裝接地漏電電源斷路器 (ELCB) 或殘餘電流裝置 (RCD) 以免觸電或火災。

為免過熱，火災或觸電：

• 妥常插入插頭。
• 務必定時用乾布擦掉插頭上的灰塵。

常出現任何異常/故障時，請停止使用本機，拔出電插頭或關掉電源開關及斷路器。

(煙霧/火災/觸電危險)

異常/故障舉例

• 接地漏電電源斷路器 (ELCB) 頻繁跳閘。
• 出現燒焦味。
• 本機出現異常噪音或振動。
• 室內機漏水。
• 電線或插頭變得異常熱。
• 無法控制風量
• 本機立即停止運轉，雖然已經打開準備操作。
• 雖然已經停止操作，風扇仍然不停止轉動。
  立即諮詢經銷商以進行保養/修理。

本設備必須接地以免觸電或火災。

為免觸電，請在下列情況時關閉電源並拔出插頭：

• 清洗或維修之前，
• 長期不使用時，或
• 異常強烈閃電時。
• 異常強烈閃電時。

注意

室內機及室外機

切勿用水、苯、稀釋劑或潔亮粉末清洗室內機以免損壞或腐蝕木機。

切勿充作其他用途，如貯藏食物、動物、植物、藝術品或其他物件。否則會破壞品質等。

切勿在氣流出口使用任何易燃器具以免引起火災。

切勿讓植物或寵物受冷氣流直接吹拂以免損傷等。

切勿觸摸尖銳的鋁散熱片以免受到尖銳部件傷害。

當在地面打蠟時切勿開啟室內機。打蠟完畢之後，請先讓房間良好通風再操作木機。

切勿將本機安裝在油煙重的場所以免損壞本機。

切勿拆卸本機來進行清洗工作以免受傷。

當清洗木機時切勿踩踏在不穩固的架子上以免受傷。

切勿將花瓶或水容器放置在木機上。水會進入木機而導致絕緣受到破壞。這會引起觸電。

在操作過程中切勿長時間打開窗戶或門，否則可能導致低效的電力使用和不舒適的溫度變化。

為免漏水，請確保排水軟管：

• 連接正確，
• 不受通水道及容器阻擋，或
• 不浸在水裏

長時間使用或與其他易燃設備一起使用後請定時讓房間通風換氣。

長期使用後，請注意安裝支架是否有損壞以免主機墜落。

遥控器

切勿使用可充電電池 (Ni-Cd)。它會損壞遙控器。

為免遙控器失靈或損壞：

• 如果準備長期不使用木機，務必將電池取出。
• 務必採用同類型的新電池並對準電極插入。

電源

切勿以抽拉電線的方式來拔除插頭以免觸電。

nanoe-G 產生器

請勿觸摸尖角，以免造成傷害。

如何使用

在正常操作下不使用。
按下以恢復遙控器的出廠設定。

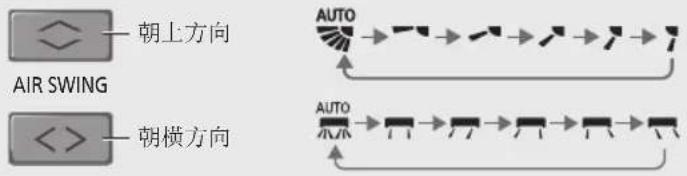

調整垂直風向

• 切勿用手調節葉片。

調節風量

- 至於 AUTO（自動）運轉，室內風扇風量將依據運轉模式自動調節。

轉換於 POWERFUL/QUIET (強勁/安靜) 之間

POWERFUL（強勁）：

迅速達到設定溫度

- 此運轉在 4 小時後自動停止。

QUIET (安靜):

享受安靜運轉

- 此功能將減低氣流噪音。

節省能源

- 當手動 AIR SWING（空氣擺動）<被選取時，ECONAVI（節能導航）運轉將被取消。

為獲取最佳的舒適度

- 常手動 AIR SWING（空氣擺動）被選取時，AUTO COMFORT（自動舒適）運轉將被取消。

以淨化空氣

• 用 OFF/ON 啟動本機時 nanoe-G 功能會自動開始操作。
• 如果已透過關閉本機，在 ON（開機）定時器期間，nanoe-G 功能不會自動開始操作。
• 此功能在本機關閉時依然可以啟動。在此情況下，本機將 AUTO（自動）調節風量及擺動葉片並送風。

設定預約時間

具有兩組 ON（開機）及 OFF（關機）定時預約時間以在不同的預約時間下 ON（啟動）或 OFF（關閉）主機。

• 按下 ON 或 OFF 以選擇相關的 ②1或 ②2 然後按下 CANCEL 以取消開機或關機定時預約時間。
• 如果自行取消定時預約或因爲發生停電而被 取消，您可按下 ON 或 OFF 以選擇相關的 ◎1 或 ◎2 然後按下 SET 以恢復之前的設定。
• 最接近的定時操作設置會顯示，並且會順序啟動。
• 定時預約機能將依據遙控器所設定的時間操作，並且一旦被設定後會每天重覆操作。至於時鐘設定，請參閱簡易指南。

備註

運轉模式

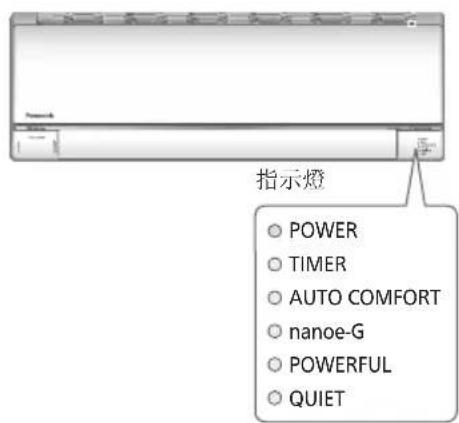

AUTO（自動）：在運轉模式選擇時，POWER（電源）指示燈將閃爍。

COOL（製冷）：提供高效舒適製冷，以滿足您的需求。

DRY(除濕)：空調以低速運轉，進行極為柔和的製冷運轉。

節能溫度設定

在所建議的溫度範圍內操作本機可為您節省能源。

COOL (製冷): 26.0 °C \~ 28.0 °C / 79 °F \~ 82 °F.

氣流方向

在 COOL/DRY（製冷/除濕）模式下：

如果設定為 AUTO（自動）風向時，葉片將自動向左/右及向上/下擺動。

自動重新啟動控制

如果在電源中斷後恢復電源，在一段時間後運轉將自動重新啟動於先前的運轉模式和風向。

- 當 TIMER (定時器) 被設置時此功能將無效。

nanoe-G 濾塵網抗菌功能

視本機的累積操作時間而定，在關閉主機後 nanoe-G 濾塵網抗菌功能可能會每天只啟動一次。

為排除留在內部機件的濕氣，葉片將在稍微打開的情況下操作風扇送風30分鐘。此流程只會在主機關閉之前操作COOL/DRY(製冷/除濕)模式方為有效。之後，nanoe-G將於停止風扇送風和關閉葉片的狀態下在濾塵網中消滅病毒/細菌達2小時。

切勿在此功能操作中關閉電源。電源中斷後此功能操作將不恢復。

ECONAVI 及 AUTO COMFORT

■ 採用智能環保感測器的 Econavi

智能環保感測器使用人類活動感測器和陽光感測器檢測潛在的能源浪費。

■ 採用智能環保感測器的 Auto Comfort

智能環保感測器使用人類活動感測器檢測潛在的能源浪費，並在人類在高活動量時自動調節溫度以提供舒適環境。

人類活動感測器也可掃描房間的熱源與活動範圍。

• 基於範圍的活動量，葉片將自動調節其位置。
• 人類活動感測器取決於室內機的位置、人類/非人類活動的移動速度、溫度等。
  人類活動感測器可能錯誤地檢測非人類活動和熱源(例如寵物)，或者在人保持不動時可能檢測不到人類活動或熱源。
• 切勿放置任何大型物件於感測器附近，並且別放置製暖器或潮濕器於感測器的感測範圍內。

陽光感測器會檢測室內陽光強度的變化。它可以減少較少陽光條件下的能源浪費。

5 項功能

① 溫度波動

韻律性溫度 - 不犧牲舒適度的受控節能模式。

② 範圍搜尋

人類活動感測器可檢測人類是否在場以及人類活動的移動速度，從而將所需的能源量降至最低。

③ 活動感測

④ 不在場感測

⑤ 陽光感測

根據陽光強度的變化調節功率。

操作條件

在表中所示的溫度範圍內使用此空調器。

溫度°C(°F)		室內 室外
		DBT WBT DBT WBT
COOL(製冷)	最高	32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)
	最低	16 (60.8) 11 (51.8) 16 (60.8) 11 (51.8)

DBT: 乾球溫度, WBT: 濕球溫度

清洗說明

為了確保本機發揮最佳性能，您必須進行定期清洗。本機變髒會導致故障，並出現 nanoe-G 指示燈閃爍或 “H99” 錯誤代碼。請諮詢授權經銷商。

• 進行清洗前，關掉電源並拔出插頭。
• 切勿觸摸鋁片，尖銳部分會造成傷害。
• 切勿使用苯、稀釋劑或潔亮粉末。
• 僅使用肥皂 ± pH 7) 或中性家用清潔劑。
• 切勿使用溫度高過 40^irc C / 104^irc F 的水。

室内機

使用乾、軟的布輕抹。 線圈和風扇應至少每6個月由授權 經銷商清洗。

人類活動感測器

切勿用尖銳物件敲打或強烈地按或刺室内機。否則會導致損壞及故障。

室外機

清理本機周圍的雜物。 清除排水軟管的任何堵塞。

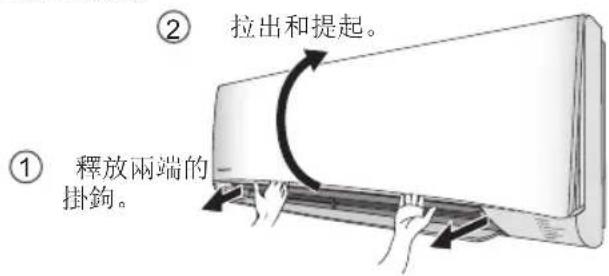

正面板

輕洗並弄乾。 取出正面板

確實關上

③ 關閉。
④ 按正面板的两端和中央。

室内機

nanoe-G 產生器

每2星期一次

• 使用乾棉花棒清洗。
• 運轉時切勿觸摸。

空氣過濾器

每2星期一次

• 用水輕輕清洗/沖洗過濾網以免損壞過濾網的表層。
• 請更換損壞的過濾網。

- 在陰凉處徹底弄乾過濾網，遠離火源或直射陽光。

取出空氣過濾網 安裝空氣過濾網

故障檢修

以下現象並非表示故障。

現象 原因
在打開主機以前 POWER (電源)指示燈會閃爍。	· 這是當開機定時預約時間被設定時準備開始操作的初步工作。· 當設定了定時開機時,為了在您設定的時間內達到您所設定的溫度,空調器會在設定的時間提前運轉(高達15分鐘)。
TIMER (定時器)的指示燈一直亮。	· 旦設定後,定時預約設定會每天重覆操作。
重新啟動後,運轉延遲幾分鐘。 · 此延遲	用於保護本機壓縮機。
在自動風量設定中,室內風扇時開時停。	· 這是為了排除周圍所發出的異味。
室內有異味。 · 這可能是牆壁、地毯、家具或衣物散發出來的氣味。
運轉時發出吱嗄噪聲。 · 温度變化造成主機膨脹或收縮。
運轉時,聽見類似流水聲。 · 機內製冷劑流動的聲音。
室內機散發出霧氣。 · 製冷導致冷凝現象。
室外機滴水/蒸氣。 · 這是配管表面水蒸氣冷凝或蒸發的現象。
一些塑膠部件變色。 · 變色是受塑膠部件使用的材料種類影響。當暴露於熱、太陽光線、紫外線或環境因素會加速變色。
長期使用後,灰塵會積累在本機的正面板、格柵和四周牆壁。	· 灰塵積累的原因是 nanoe-G 的負離子產生的空氣淨化效果。定時用清潔的微濕布來清除灰塵。

在進行維修之前請先檢查以下各項。

現象 檢查
在 COOL (製冷)模式運轉時無法有效地操作。	•設定正確溫度。•關上所有房門及窗戶。•清洗或更換過濾網。•移除阻擋空氣吸入或吹出口的任何阻礙物。
運轉時產生噪音。•檢查是否裝斜了主機。	•妥善關閉正面板。
遙控器不操作。(顯示屏變暗或傳輸信號微弱。)	•正確地安裝電池。•更換微弱的電池。
本機不能啟動。•檢查是否是電流斷路器	跳開了。•檢查是否已設定預約時間。
本機沒有從遙控器收到信號。•確認接收	器不受阻礙。•某種類型的螢光燈可能會影響訊號接收。請諮詢授權經銷商。

故障檢修

當。 。 。

■ 遙控器丢失或發生故障

1.向上提起正面板。
2. 按一次按鈕以在 AUTO (自動) 模式下使用。
3. 持續按下按鈕直到聽見一聲“嗶”，然後鬆開以在強制 COOL（製冷）模式下使用。
4. 再按一次按鈕以關閉。

■ 指示燈太亮

- 持續按下 5 秒以調暗或恢復主機的指示燈亮度。

進行長期不使用后的換季檢查

• 檢查遙控器的電池。
• 檢查並確保室內機或室外機的空氣吸入或吹出口順暢無阻。
• 用自動 OFF/ON (關/開) 按鈕來選擇 COOL (製冷) 運轉。運轉 15 分鐘後，在正常情況下，室內機空氣吸入及吹出口的溫差為：COOL (製冷): ≥8 ℃ / 14.4 ℃

長期不使用本機

• 啟動 nanoe-G 運轉 2 至 3 小時是徹底排除留在內部機件的濕氣，以防止微菌滋生。
• 關閉電源並拔出插頭。
• 取出遙控器的電池。

不可維修的情況

若出現以下情況，請關閉電源並拔出插頭，然後諮詢授權經銷商：

• 運轉時發出異常噪音。
• 有水/異物進入遙控器。
• 室內機漏水。
• 電源斷路器經常跳閘。
• 電線異常發熱。
• 開關鈕或按鈕不能正常操作。

如何檢索錯誤代碼

如果主機停止操作及 TIMER (定時器) 指示燈閃爍，用遙控器檢索錯誤代碼。

① 按下 5 秒

③ 按下 5 秒即可退出故障診斷模式

②按下直到您聽見“嗶”聲，然後抄下錯誤代碼

④關閉空調並將故障代碼告知授權經銷商

- 至於某些錯誤代碼，在運轉啟動時如果您聽見4聲囁聲可重新啟動主機於某些限制運轉。

診斷顯示	異常/保護控制
H 00	沒有故障的記憶
H 11	室內/室外異常通訊
H 12	室內機容量不匹配
H 14	室內進氣溫度感應器異常
H 15	室外壓縮機溫度感應器異常
H 16 室外電流變壓器 (CT) 異常
H 17	室外吸氣溫度感應器異常
H 19	室內風扇馬達機制鎖定
H 21	室內浮球開關操作異常
H 23 室內熱	交換器溫度感應器 1 異常
H 24 室內熱	交換器溫度感應器 2 異常
H 25	室內離子裝置異常
H 26 減低 ION (離子) 異常
H 27	室外空氣溫度感應器異常
H 28 室外熱	交換器溫度感應器 1 異常
H 30	室外排放管溫度感應器異常
H 31	異常的游泳池感應器
H 32 室外熱	交換器溫度感應器 2 異常
H 33	室內/室外錯誤連接異常
H 34	室外散熱器溫度感應器異常
H 35	室內/室外水逆流異常
H 36	室外氣管溫度感應器異常
H 37	室外液管溫度感應器異常
H 38	室內/室外不匹配(品牌代碼)
H 39	異常的室內操作機或預備機
H 41	異常的電線或管道連接
H 50	抽風機馬達鎖定

診斷顯示	異常/保護控制
H 51	抽風機馬達鎖定
H 52	左右限位開關固定異常
H 58	室內氣體感應器異常
H 59	環保感應器異常
H 64	室外高壓感應器異常
H 67 nanoe	異常
H 70	光傳感器異常
H 71	控制板内的直流製冷風扇異常
H 72	蓄水器溫度感應器異常
H 97	室外風扇馬達機制鎖定
H 98	室內高壓保護
H 99	室內操作機防凍保護
F 11	四路閥門開關異常
F 16	總運行電流保護
F 17	室內預備機凍結異常
F 18	小功率電路阻塞異常
F 87	控制箱過熱保護
F 90 功率因	數校正(PFC)電路保護
F 91	製冷循環異常
F 93	室外壓縮機異常變革
F 94	壓縮機排氣壓力過衝保護
F 95	室外製冷高壓保護
F 96	功率晶體模塊過熱保護
F 97	壓縮機過熱保護
F 98	總運行電流保護
F 99 室外直流(DC)	高峰偵測

* 某些錯誤代碼不適用於您的型號。請諮詢授權經銷商以了解狀況。
