感謝您購買本先鋒產品。CP-LX70和CP-LX70TS揚聲器支架應該只和S-LX70-LR先鋒揚聲器系統搭配使用。關於適當的組裝和使用方法，請詳讀操作手冊。閱讀完本操作手冊後，請將它放在安全的地方以供日後查閱。

注意

• 先鋒對於因不當安裝、誤用或改裝本產品、或天然災害引起的任何意外或損壞概不擔負任何責任。
• 將揚聲器固定至揚聲器支架時，僅限使用隨附的螺絲。如果未適當固定在定位，揚聲器可能傾斜並造成損壞。
• 此支架僅限搭配先鋒S-LX70-LR揚聲器使用。搭配其他揚聲器可能無法適當平衡，造成揚聲器傾倒與附近人員受傷。
• 組裝和移動揚聲器支架時請小心，因為如果傾倒可能造成損壞或附近人員受傷。
• 請勿將支架放置在不平衡和/或傾斜的表面上，支架和揚聲器可能傾倒並造成附近人員受傷。

揚聲器支架的保養

• 在一般使用的情況下，使用軟布擦拭即可維持揚聲器支架的清潔。如有需要，請用布沾上以五或六倍的水稀釋的清潔劑，然後將布擰乾後進行清潔。請勿使用家具蠟或清潔劑清潔。切勿於本機附近使用酒精、稀釋劑、噴霧殺蟲劑或其他化學藥劑，否則可能造成本機表面腐蝕。使用經化學處理的清潔布時，請務必仔細閱讀隨附的操作手冊。

清潔揚聲器支座

• 清潔揚聲器支座表面時，請使用揚聲器系統 S-LX70-LR 隨附的清潔布輕輕擦拭。
• 使用多灰塵或硬質的布擦拭，或在擦拭時太用力，都可能刮傷揚聲器支座的表面。

注意

揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何未絕緣部分前先將電源切斷。 D3-4-2-2-3_A_ChH

確認配件是否齊全

• 支柱 × 2

• 支座 × 2

• 握聲器固定片 × 2

• 大螺絲×4

• 小螺絲×8

• 操作手册

CP-LX70 支柱與支座的圖示與說明。CP-LX70TS 支柱與支座的圖示與說明類似，但尺寸稍微不同。

組裝時使用的保麗龍緩衝墊如下所示。

• CP-LX70

• CP-LX70TS

支柱和揚聲器支座的設計有特定的組裝方向。在組裝時，請確定依正確的方向安裝。

安装揚聲器支架

·請將支架置於平穩的表面，若置於不平穩的表面可能造成危險。

放置揚聲器時，請記住揚聲器的位置會影響音調。

若低音效果不足，請將揚聲器移向靠近牆壁的位置。揚聲器與牆壁之間的距離適當時，可呈現層次豐富的低音。若低音太強而產生模糊的聲音，請將揚聲器朝遠離牆壁的位置移動。將揚聲器置於厚窗簾上，也可能可以有效減弱低音。

請儘量將位置調整至可收聽到系統的最佳音效。

組裝揚聲器支架

請確定是在柔軟的平坦表面（如地毯）組裝支架。組裝時需要使用到一支中等尺寸的十字螺絲起子。

組裝時請使用保麗龍緩衝墊。

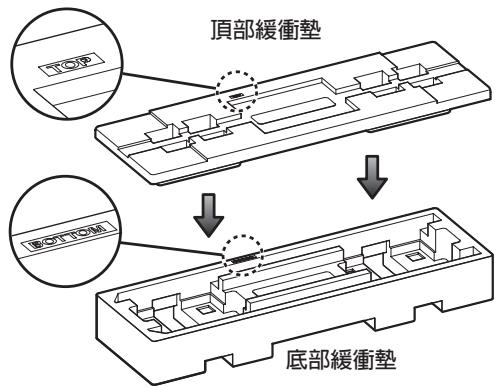

僅限CP-LX70：確認有印刷字體的表面朝上且方向如圖所示，然後如圖示對正頂部緩衝墊與底部緩衝墊。

1 將揚聲器纜線穿過支柱，然後將支柱放於支座上。

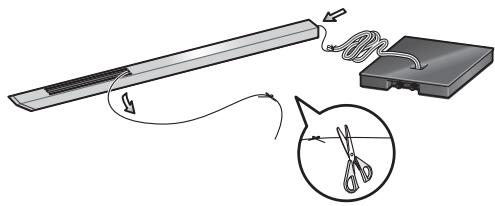

將支柱置放於平坦的表面，然後剪斷穿過支柱的繩子。將露出支座的揚聲器纜線縹繞於支柱底部的繩端。拉動露出頂部前面的繩端，將揚聲器纜線往上拉動穿過支柱。

• 揚聲器纜線穿過支柱後，解開繩子。

接著豎直放置支柱並將支柱底部安裝於支座上，請確定支柱已對準支座的孔。

• 將支柱裝入支座時，請確定揚聲器纜線穿過支柱底部的溝槽，而且不會卡在支柱和支座之間。
• 請確定支柱不會刮傷支座表面，因爲支座的的飾面容易留下刮傷的痕跡。

2 將支柱固定於支座上。

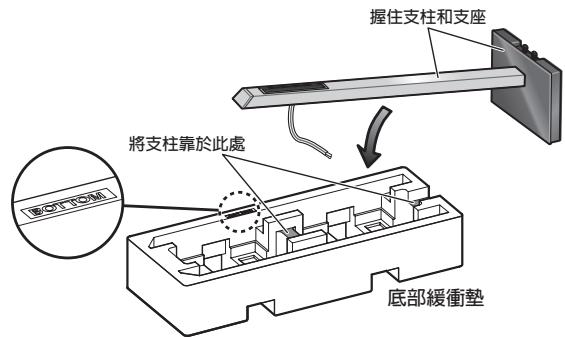

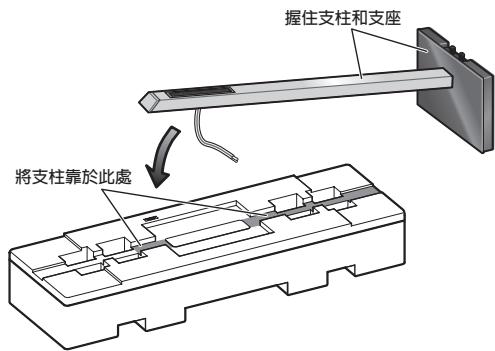

將支柱裝入支座時，慢慢將支柱放入緩衝墊的溝槽中（如圖示位置），使支柱的後側朝上（放置時，請握緊支柱和支座）。

• CP-LX70的支柱和支座

• CP-LX70TS的支柱和支座

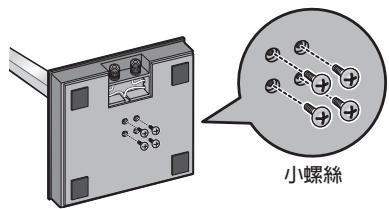

鎮緊支座的底部四顆隨附的小螺絲，將支柱固定於支座上。

3 調整揚聲器纖線的長度。

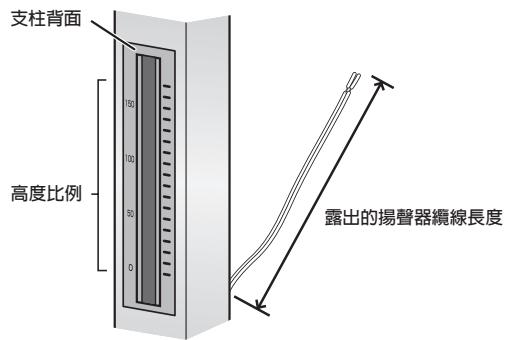

將揚聲器纜線的長度調整至適合揚聲器安裝的高度。請看支柱背面的高度比例，參考下列數字調整露出的揚聲器纜線長度：

比例：0 約11cm

比例：100 約 15cm

比例：170 約22cm

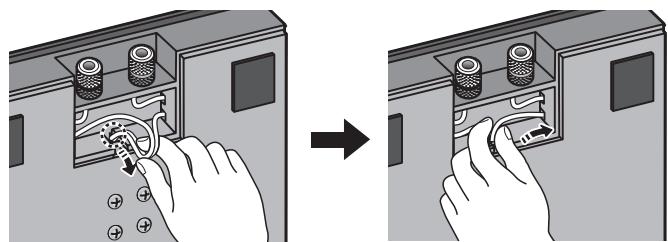

• 若要縮短揚聲器纜線，請從支座底部的孔拉動多餘的纜線調整長度，然後如圖示將纜線壓入右纜線或左纜線穿過的孔中。若無法將多餘的纜線壓入孔中，請將纜線放入支座底部的空間中。

(縮短纖線時)

4 準備安装揚聲器。

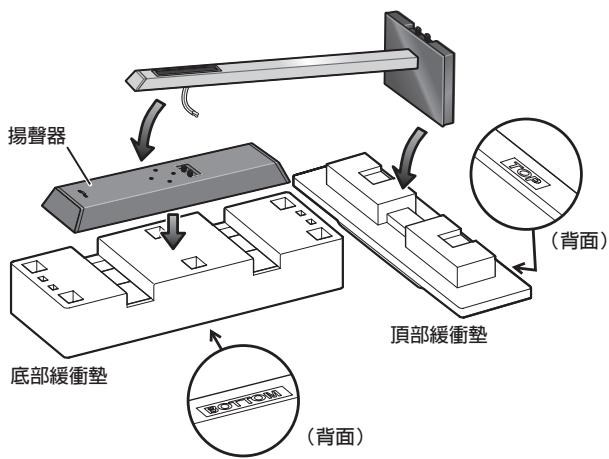

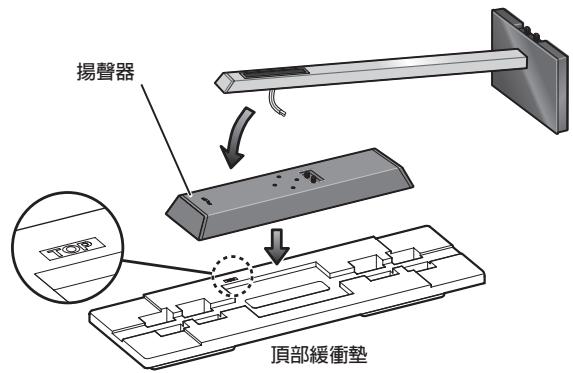

CP-LX70：請將揚聲器支架暫時豎直放置並拆開底部緩衝墊，只將頂部緩衝墊放在地板上。將揚聲器放在頂部緩衝墊上，然後將支架放在揚聲器頂部。

CP-LX70TS：請將揚聲器支架暫時豎直放置，然後將底部緩衝墊翻轉過來並將揚聲器放置於緩衝墊上。如圖所示，側翻頂部緩衝墊並將其側面朝向支架，然後依步驟2所示將組裝後的揚聲器支座放在上面。

5 將揚聲器纜線連接至揚聲器。

將揚聲器纜線穿過支柱的前面（組裝時穿過底部），然後連接至位於揚聲器背面的端子。

• 將揚聲器纜線連接至（+）標記的端子，請勿連接至（-）標記的端子。
• 如果不容易接線，請稍微移動支柱和揚聲器的位置。

6 固定揚聲器。

將揚聲器放在安裝位置後，請將揚聲器纜線拉鬆，然後如步驟3所示將纜線放置於支座的底部。

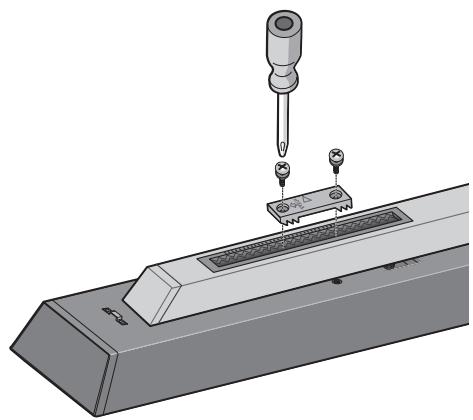

接著將揚聲器固定片放在支柱上，並使用隨附的大螺絲固定在揚聲器上。

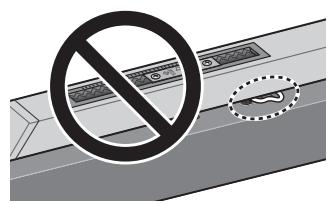

• 揚聲器固定片的設計有特定的安裝方向。安裝時，請將印有「TOP」字樣的面朝向揚聲器和支柱的頂端。

注意

確認揚聲器纜線沒有卡在支柱和揚聲器之間。

將揚聲器纖線連接至放大器。

將揚聲器纜線連接至位於支座背面的端子。

1 關閉放大器的電源。

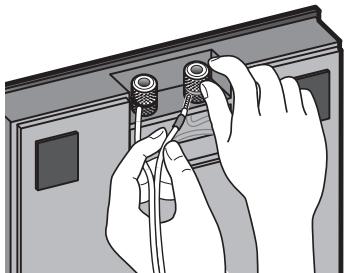

2 將揚聲器纜線連接至位於支座背面的輸入端子。關於輸入端子的極性，紅色端子是正極（+），黑色端子是負極（-）。

3 將纜線的另一端連接至放大器的揚聲器輸出端子（如需詳細資訊，請參閱放大器的操作手冊）。

• 握住下側輸入端子的圓蓋鈕並往左（逆時針方向）旋轉，將揚聲器纜線的芯線插入端子柱的孔中，然後鎖緊圓鈕固定芯線。
• 您也可以使用香蕉插頭連接支座的端子。使用香蕉插頭時，請確定取下輸入端子尖端的蓋子。
• 如果纜線的芯線意外被拉出端子外並導致芯線互相接觸，將會對放大器產生過量的額外負載。而可能造成放大器停止作用，甚至損壞放大器。
• 連接插頭後，請輕輕拉動纜線，確定纜線端是否已牢牢連接至端子。連接不良可能產生噪音並造成聲音中斷。
• 使用一組連接至放大器的揚聲器時，如果其中一個揚聲器（左置或右置）的極性 (+,-) 接反，將無法收聽到正常的立體聲效果。

放置

豎直放置請將揚聲器和安裝好的支架豎直放置，完成室內揚聲器系統的安裝。請參閱第3頁的「安裝揚聲器支架」。

• 組裝後請勿丟棄底部和頂部緩衝墊，請將它們存放於安全的位置。

變更揚聲器高度

變更揚聲器高度時，請參閱「組裝揚聲器支架」的步驟3至6重新組裝支架。

• 請勿在支架豎直放置時調整揚聲器高度。否則可能造成揚聲器傾倒，造成揚聲器損壞或人員受傷。

規格

• CP-LX70（地板支架）

大螺絲 [BMH50P350FBN] 4

小螺絲 [BMZ40P200FTB] 8

操作手册 [SRD1353] 1

換用零件編號

防滑垫[SEB1324]

輸入端子（紅色）[SKX1105]

输入端子（黑色）[SKX1106]

頂部緩衝墊[SHA2596]

底部緩衝墊[SHA2597]

橡膠墊片[SEC2155]

外部包装箱[SHG2809]

保護片（用於支座）[SHC1841]

塑膠袋（用於螺絲和揚聲器固定片）[SHL1460]

塑膠袋（用於連接纖線）[SHL1296]

塑膠袋（用於操作手冊）[SHL1295]

塑膠袋（用於支柱）[SHL1426]

產品編號列於方形支架上。

- CP-LX70TS（桌上型支架）

大螺絲 [BMH50P350FBN] 4

小螺絲 [BMZ40P200FTB] 8

操作手册 [SRD1353] 1

換用零件編號

防滑垫[SEB1324]

輸入端子（紅色）[SKX1105]

輸入端子（黑色）[SKX1106]

頂部緩衝墊[SHA2599]

底部緩衝墊[SHA2600]

橡膠墊片[SEC2155]

外部包装箱[SHG2810]

保護片（用於支座）[SHC1841]

塑膠袋（用於螺絲和揚聲器固定片）[SHL1460]

塑膠袋（用於連接纖線）[SHL1349]

塑膠袋（用於操作手冊）[SHL1295]

塑膠袋（用於支柱）[SHL1347]

產品編號列於方形支架上。
