产品型号	BCD-509WDIFU1
品牌	Haier
产品类型	家用电冰箱
总容积	509 L
冷藏室容积	275 L
冷冻室容积	173 L
变温室容积	61 L
能效等级	1 级
综合耗电量	0.85 kW·h/24h
年耗电量	310 kW·h/y
噪声（声功率级）	37 dB(A)
外形尺寸（深×宽×高）	687×790×1900 mm
净重	124 kg
额定电压/频率	220 V ~ 50 Hz
额定电流	1.5 A
制冷剂/充注量	R600a / 58 g
发泡剂	环戊烷
气候类型	SN
防触电保护类别	I 类
冷冻能力	6 kg/12h
主要功能	智能变频、干湿精储、全空间保鲜、超大变温专区（珍品/软冷冻/0℃保鲜）、HCS生态植物膜控湿、动态杀菌（除菌率99.9%）、假日功能、速冷速冻、断电记忆、开门报警、人感功能
除霜方式	自动除霜
电源线连接方式	Y 型连接
WiFi 功能	支持（需配家庭无线路由器）

常见问题 - BCD-509WDIFU1 HAIER

冰箱完全不制冷怎么办？

检查电源插头是否脱落、断路器和保险丝是否断开、是否停电、显示板灯是否点亮、温度档位是否设置过高。重新插好插头，检查保险丝，若停电则等待恢复，将温度档位调低。

制冷效果差是什么原因？

可能原因：储存食物过多或放入热食、频繁开门或门未关严、阳光直射或靠近热源、周围通风不良、温度档位设置过高。解决办法：热食冷却后放入，检查并关好门，移开热源，保持通风，将温度档位调低。

冷藏室或果菜抽屉的食品冻住了怎么办？

环境温度低于5°C时易发生，或水分大的食品放在出风口附近。将温度档位调高，把水分大的食品移到远离出风口的位置。

冰箱运行声音很大正常吗？

检查地面是否平稳、冰箱是否调平、是否接触墙壁、周围是否有物品碰触。调整可调底脚，使冰箱平稳，离开墙壁，移走碰触物。此冰箱采用变频压缩机，某些情况下（如速冻、高温环境）声音会提高，属于正常现象。

冰箱内有异味如何去除？

检查冷气出风口和吸入口是否被堵住，味道大的食品是否包保鲜膜。保持出风口畅通，食品用保鲜膜包好。冰箱内置动态杀菌系统，可有效除菌除臭。

冰箱外侧和门封处结露怎么回事？

梅雨季节或湿度大时，冰箱外侧和门封处结露属于正常现象，如同冷水杯外壁有水珠。可用干布擦干，保持通风。

冰箱前面和侧面发热正常吗？

正常。为防止结露，冰箱内侧设有加热管，夏季或刚启动时感觉发热，对内部食物无影响。

如何调节冷藏室温度？

在显示屏点亮状态下，点击主菜单中右上角的“温度显示”区域进入控制中心界面，拖动冷藏室温度调节区域的滑块来调节，范围1~9°C。

假日功能如何使用？

显示屏点亮状态下，按下“假日”图标，图标点亮即为开启。假日功能下冷藏室自动设置为17°C，冷冻室正常工作，可节能并防止异味。再次按下图标可关闭。注意：假日状态下不能调节冷藏温度，选择智能或速冷功能会自动退出假日模式。

冰箱的日常清洁要注意什么？

清洁前拔下电源插头。使用软布蘸温水或中性清洁剂擦拭，再用干布擦干。禁止用水喷淋，禁止使用酸性清洁剂、研磨粉、酒精、苯等。清洁时不要损坏制冷管路。玻璃搁架避免用热水清洁以防破裂。

用户手册 BCD-509WDIFU1 HAIER

(冰箱外观、尺寸、颜色、图案以实物为准)

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

本器具用于家用和类似用途，如：

—— 商店、办公室或其它工作场合的厨房用地 ；
—— 农场以及宾馆、汽车旅店和居住型环境的顾客；
—— 家庭旅馆型环境；
——餐饮业和类似的非零售业应用；

目录：

说明书目录.... 1

产品特点.... 2

关于本产品的安全注意事项.... 3

本产品使用前的准备步骤.... 5

第一次使用本产品的步骤.... 7

本产品的各部分构件名称.... 8

本产品的主要功能介绍....9

各种食品建议存贮的区间.... 16

冷藏室的使用方法和注意事项.... 17

冷冻室的使用方法和注意事项.... 22

本产品的日常保养与维护.... 26

有疑问？先看这儿！……29

保修说明.... 31

技术数据·装箱单.... 33

WIFI 使用注意事项 36

产品特点

1. 智能变频，温湿双控

压缩机和风机双变频全风冷设计，温度和湿度传感器结合智能控制，节能静音。

2. 干湿精储，新鲜升级

干储空间干而不燥，防止串味；湿储空间湿度可知，强化保鲜。

3. 全空间保鲜

采用风机遮蔽技术，有效降低冷冻温度波动，实现冷冻原汁原味。

4. 超大变温专区

软冷冻、 0^ C保鲜、珍品三档可调。

5. HCS 生态植物膜控湿

全天候保湿，强化保鲜。

6. 动态杀菌技术

全效净味系统，除菌率高达 99.9%，有效清洁除臭。

关于本产品的安全注意事项

尊敬的海尔用户：

您好！感谢您使用海尔产品，为了您能更好的阅读本说明书和使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

如果操作错误有可能造成用户受到人身伤害

如果操作错误有可能造成物品及财产的损害

必须禁止的行为或操作

必须遵守的行为或操作

电气方面

电源

本系列产品使用交流 220V/50Hz 电源，若电压波动范围较大（超出 187 \~ 242V 的范围），会造成冰箱故障甚至损坏，此时必须加装 750W 以上的自动稳压器配合使用。

接地

必须使用独立专用插座并进行可靠接地，本冰箱电源线配有三线（接地）插头，符合标准的三线（接地）插座。任何情况下切勿切除或拆除电源线的第三插脚（接地）。

电源线及插头

电源线插头应保持与插座牢固接触，否则可能导致火灾！为了防止电源线的损坏，不要让箱体压住电源线或人为踩踏电源线，将冰箱移离墙壁时，请小心谨慎，切勿滚压电源线。

切勿以拉扯电源线的方法拔出冰箱的插头，一定要紧紧握住插头，从插座中直接拔出。清洁、维修及更换损坏的照明设备前，必须拔下冰箱的电源插头，以防触电。

如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

有煤气等易燃气体泄漏时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插冰箱等电器件的电源插头。

存储

本产品为家用电冰箱，按国家标准的规定，家用电冰箱只适用于储藏食品，不能用于其他用途，如储藏血液、药品和生物制品等。

不得在冰箱内贮存爆炸物（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

冰箱开始运行之后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

在开关冰箱门时，应手握门把手进行拉开和关闭。由于门与门之间及冰箱箱体与门之间的间隙很小，请勿将手伸到这些区域内，以防挤伤手指。

在开关冰箱门时，勿让小孩靠近，以免碰伤小孩。

请勿将瓶装啤酒、饮料等放入冷冻室，以防冻裂。

放置环境

放置冰箱应该远离热源并避免太阳光直射，以免影响冰箱的工作性能。应放置于通风良好的地方。

不要放置在潮湿或易溅上水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要在冰箱上部放置不稳定的物品（重物、有水的容器），以免掉下伤人或溢水导致漏电。

在冰箱附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

警告

为保证安全，建议不要在冰箱台面上放置电源插座、稳压电源、微波炉等电器。也不要在冰箱内部使用电器（推荐型号除外），以免发生电磁干扰或其他意外。

维护方面

清洁

不要用水喷淋、冲洗冰箱，也不要将冰箱放置在潮湿或易溅上水的地方，以防止生锈及影响电气绝缘性能。

停电或清洁时，应拔下电源插头，至少保持间隔 7 分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

维修

严禁私自拆卸、改造冰箱，制冷系统包含高压状态的制冷剂禁止损坏制冷管路。维修冰箱必须由专业人员进行。

针对儿童的特别注意：

冰箱废弃不用时，请将冰箱远离火源，以防意外。并且将门体卸掉，拆下门封及搁物架，将门体与搁物架放到合适的位置。以免小孩子进入冰箱玩耍发生意外。避免儿童吊在冰箱门体上玩耍，以防门体倾斜或冰箱倾倒造成人身伤害。

本产品使用前的准备步骤

① 拆除所有包装组件

包括泡沫底座及固定附件用的胶带也必须拆除。

② 清点随机附件和资料

请按照装箱单内容对照检查箱内物品，如有出入，请咨询销售商店进行查询。

② 将冰箱放置到满足以下条件的地方：

• 远离热源并避免阳光直射、潮湿、过冷的环境
• 冰箱需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块。如果稍有不稳，可调整冰箱前部的黑色可调底脚：

→ 按顺时针方向旋转，可以提高冰箱高度。

→ 按逆时针方向旋转，可以降低冰箱高度。

→ 按顺时针方向旋转，可以提高冰箱高度。 → 按逆时针方向旋转，可以降低冰箱高度。

1. 两门高低不齐时，可以使用 1mm 厚可调垫片（放在礼品袋中）进行微调，最终使两门平齐：

- 取出可调垫片，将偏低门体抬起，使用钳子等工具将可调垫片卡在白色塑料套圈下即可。

- 如发现仍不平可继续增加垫片，请不要野蛮安装，防止将门体饰条划伤或碰伤。

- 取出可调垫片，将偏低门体抬起，使用钳子等工具将可调垫片卡在白色塑料套圈下即可。 - 如发现仍不平可继续增加垫片，请不要野蛮安装，防止将门体饰条划伤或碰伤。

1. 冷藏门前后不平时，可以旋转冷藏门上部的可调旋钮进行微调。

器具周围或在嵌入式结构里无阻碍物，器具周围预留的间隙符合图示要求，保持通风通畅。

为避免冰箱在使用过程中向前倾倒，请将可调底角调到与地面充分接触，以固定冰箱位置。

切勿将冰箱的包装泡沫垫块用来垫高冰箱。

① 使用前请先进行清洁

(清洁方法请参阅第 24 页 “冰箱的清洁” 一节)

5 静置

冰箱安放调平、清洁完成后，先不要接通电源。让冰箱静置 2 小时以上，再接通电源，以确保冰箱正常运转。

© 撕覆膜

若冰箱外壳带有覆膜，请将覆膜完全撕掉，以免影响冰箱正常散热，造成耗电量的上升。

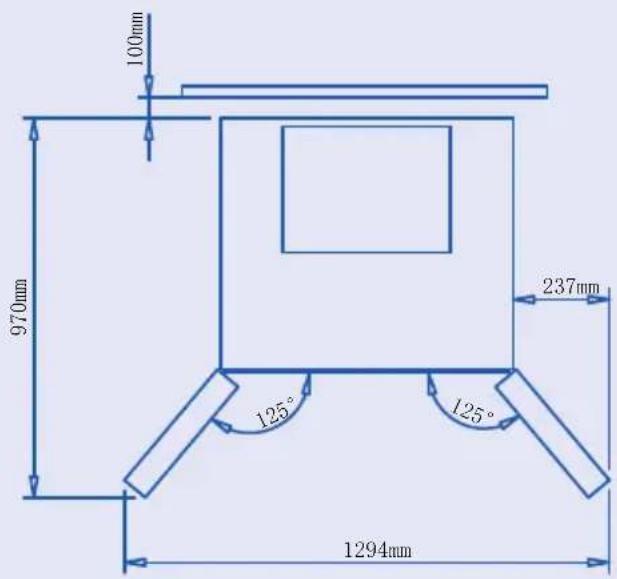

⑦ 冰箱开门尺寸图

注：所标注的外形尺寸为设计尺寸，由于测量方法不同可能存在差异。

第一次使用本产品的步骤

1

接通电源

刚接通电源时，显示屏控制为智能模式，温度显示冷藏、冷冻的实际温度，冷藏、冷冻默认为“智能”功能，变温专区设置 0℃保鲜功能按键处于非锁定状态。

2

本冰箱有断电记忆功能

第一次上电以后的每一次上电，都将按照上次断电时的设置运行。

3

选择冰箱的工作方式

您可根据需要选择以下两种方式之一对冰箱进行设定：

1、智能方式：

在智能方式下，冰箱冷藏、冷冻可自动调节至适合保存食品的温度。如无特殊要求，我们建议您采用智能方式。

（具体设定方法，请参阅主要功能介绍中的“智能”）。

2、人工方式：

如果为了保存特定的食品，想手动调节冰箱温度，可通过温度调节键进行温度设定。（具体设定方法，请参阅主要功能介绍中的“调节冷藏室温度、调节变温专区功能、调节冷冻室温度”）。

4

将食品放入冰箱

经过一段时间通电运转后，冰箱内已充分冷却，此时可放入食品，正式使用冰箱。若用户有较多的新鲜食品（如鲜肉）需放入冷冻室，请在放入食品前 24 小时开启“速冻”功能。

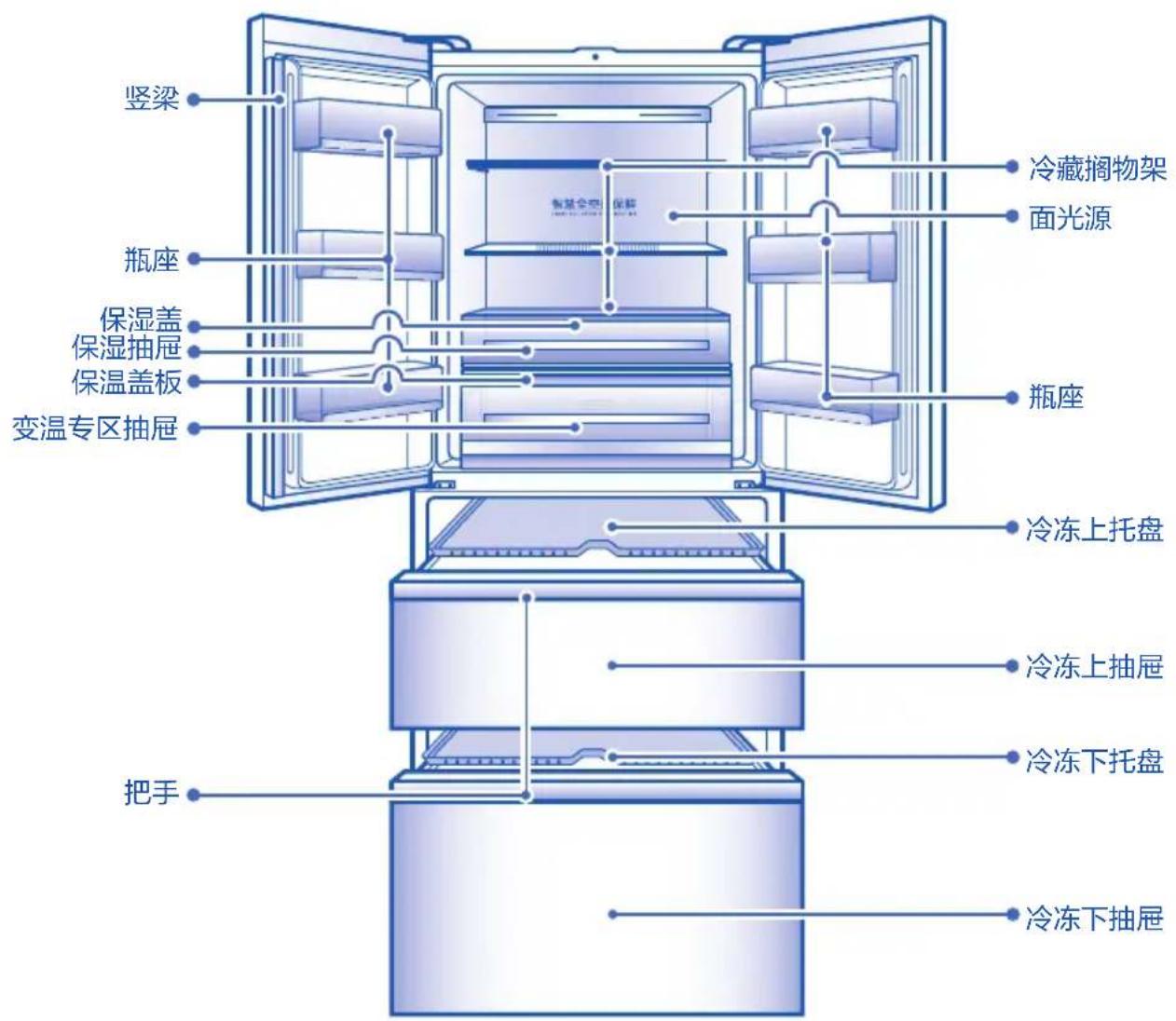

本产品的各部分构件名称

冰箱各部分构件名称

具体配置以实物为准

提示：温度设定改变时，箱内温度需经过一段时间后才能达到平衡。且这段时间的长短，取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食品的多少等。

本产品的主要功能介绍

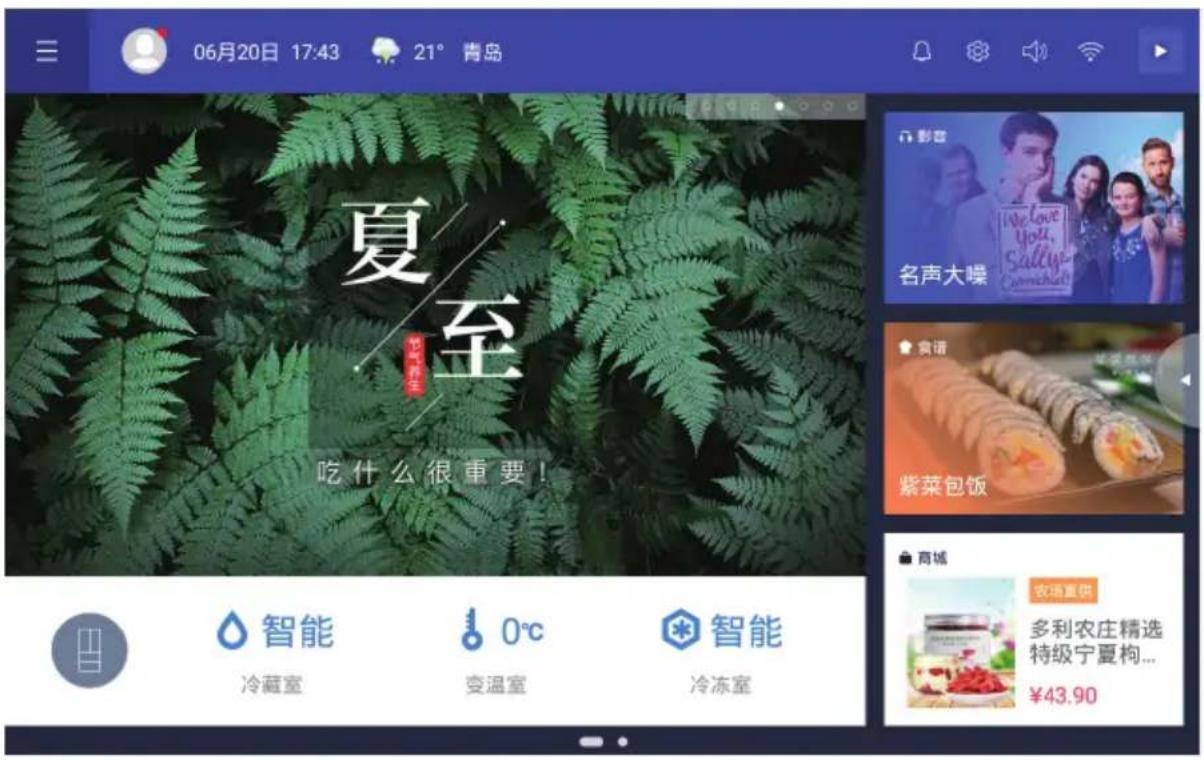

控制屏

因软件迭代，部分功能名称或页面会发生变化，请以实际版本为准。

1. 初次上电

冰箱初次接通电源后，显示屏点亮。

2. 显示屏熄灭 / 点亮

显示屏熄灭：

冷藏门关闭且设定时间内没有按键操作时，显示屏自动熄灭。

显示屏点亮：

熄灭状态下，触摸显示屏任一位置或者在人感范围内（人感开启情况下）走过，显示屏点亮。

3. 调节冷藏室温度（1～9℃）

显示屏点亮状态下，通过点击主菜单中右上角的“温度显示”区域进入控制中心界面，通过拖动冷藏室温度调节区域的滑块来调节冷藏室温度，调节范围为 1\~9℃。


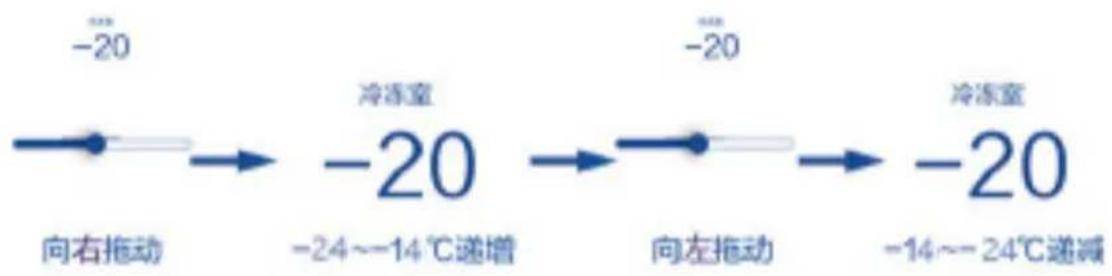

冷冻室温度档位左右滑动设置；由左到右 -24^ -14^ 递增；

5. 调节变温专区档位

变温室温度档位分为珍品、软冷冻、0℃保鲜三档，触摸相关区域进入对应档位；

变温区档位

6. 假日功能

显示屏点亮状态下，按下“假日”功能，“假日”图标点亮，冷藏室假日功能开启。“假日”图标点亮状态下，按下“假日”图标，“假日”图标熄灭，冷藏室退出假日功能。假日功能状态下，冷冻室正常工作，而冷藏室自动设置为 17^ C ，使您的冷藏室不至于产生异味，有使您的冰箱节约能源。

在假日状态下，不能进行冷藏室温度调节。在假日状态下，选择智能或速冷功能，假日状态自动退出。

7. 智能功能

在环境温度波动较大时，智能功能可以确保冰箱冷藏室和冷冻室自行正常工作。冰箱根据环境温度的变化自动调节冷藏室和冷冻室的温度。

显示屏点亮状态下，按下“智能”图标，“智能”指示图标点亮，智能功能开启。“智能图标点亮状态下，按下“智能”图标，则“智能”图标熄灭，即冰箱智能功能关闭。

注：智能模式状态下，不能进行冷藏室或冷冻室温度调节；若设置“速冻”或“速冷”模式，则智能模式自动关闭退出；

8. 速冷功能

冷藏室放入食品时，为了让新放入的食品尽快降温，可以开启冷藏室速冷功能。

显示屏点亮状态下，按下“速冷”图标，“速冷”图标点亮，冷藏室速冷功能开启。

此状态下冰箱冷藏室按设定运行，进入速冷功能约 6 小时后，自动退出速冷功能。“速冷”图标点亮状态下，按下“速冷”图标，“速冷”图标熄灭，即冷藏室速冷功能关闭。

注：速冷状态下，不能进行冷藏温度调节。速冷状态下，若设置智能功能，则“速冷”图标熄灭，速冷功能自动退出。

9. 速冻功能

速冻功能是为保存冷冻食品的营养而设计，它将食品在最短的时间内冻透。

显示屏点亮状态下，按下“速冻”图标，“速冻”图标点亮，冷冻室速冻功能开启。

此状态下冰箱冷冻室按设定运行，进入速冻功能约 50 小时后，自动退出速冻功能。

“速冻”图标点亮状态下，按下“速冻”图标，

注：速冻状态下，不能进行冷冻温度调节。速冻状态下，若设置智能功能，则“速冻”图标熄灭，速冻功能自动退出。

10. 断电记忆

断电的瞬时工作状态被记忆，重新上电后仍按断电前的设定工作。

11 开门报警

当冷藏室开门时间过长或者冷藏门没有关好时，冰箱每隔一段时间发出蜂鸣声，提醒您及时把冷藏门或冷冻门关好。

12 人感功能

在人感功能开启状态下，可以通过感应人体的距离来可控制显示屏的开启，人体离开测量范围，到达显示屏设定的熄灭时间后，显示屏熄灭。

13. Reset 功能

“Reset”按键在右门体外侧，通过细针状的物体伸入按键针孔处实现显示屏复位。

如需增大储存空间

用户可通过拆卸冰箱的部分部件，达到增大冰箱储存空间的目的。

以下为可拆卸部件列表，可拆卸的部件如右图所示。

具体的拆卸方法，请参阅第 24 页 “各部件的清洁维护” 篇。

编号	部件名称
1	瓶座(左上)
2	瓶座(左中)
3	瓶座(左下)
4	瓶座(右上)
5	瓶座(右中)
6	瓶座(右下)
7	冷藏搁物架
8	冷藏搁物架
9	冷藏搁物架

编号	部件名称
10	保湿盖板
11	保湿抽屉
12	变温盖板
13	变温专区抽屉
14	冷冻上托盘
15	冷冻上抽屉
16	冷冻下托盘
17	冷冻下抽屉

可拆卸部件

各种食品建议存贮的区间

冷藏室内主要放置短期贮藏或随时要吃的食品。

虽然通过调节温度设置，可使冷藏室的绝大部分区域的空间平均温度在 0^ 10^ 间，但无法使食品长期保鲜，所以冷藏室只能作为短时间的贮藏室使用。

当冬天环境温度在 0^ 10^ 时，冷藏室温度较低，下部温度在 0^ 左右。这时，蔬菜水果应放置于冷藏室上部，以免冻坏。

在关闭冷藏左门体时，要保证竖梁已关闭到位，否则不能关紧门体，长时间会导致箱内温度回升和发出警报。

各种食品建议存贮的区间

由于冰箱内的冷气循环使得箱内各区域的温度存在差异，因此建议不同食品应放在不同的温度区域。

冷藏室的使用方法和注意事项

冷藏室内主要放置短期贮藏或随时要吃的食品。

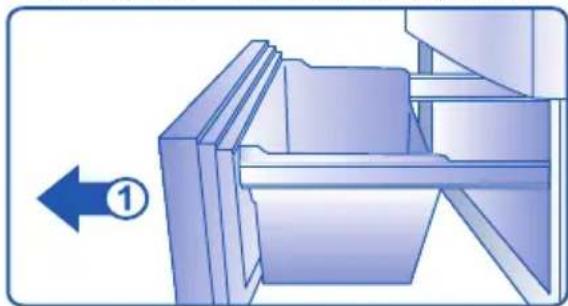

上瓶座

上瓶座可以集中放易拉罐装啤酒，小瓶矿泉水和调味料。

下瓶座里可以放较大容积的瓶装饮料或其他盒装饮料等。

保湿抽屉：搭载 HCS 保湿模块，能锁住水分不流失，强化保鲜。

变温专区抽屉：软冷冻、0℃保鲜、珍品三档可调。

开门的时候，立梁被合起来。这种状态下可以自由开关门。

提示：如果在立梁竖起时关门的话，有可能碰坏立梁。

各类食品的储藏指南

果蔬储藏时间的基准

褐色生菜

卷心菜

草莓

葡萄

鱼肉储藏时间的基准

生鱼片

鱼

牛肉

人造蟹棒

推荐储存的食品

• 生鲜食品：鱼贝类、肉。
  • 乳制品、点心：酸奶、奶酪、果冻、布丁。
• 蔬菜、甜食：沙拉、调味汁。
  • 家庭自制、天然食品：调味汁、果酱、低盐咸菜、生面条。
• 加工食品：鱼丸、鱼、肉酱、火腿、火腿肠。

储存食品小窍门

• 油炸食品的好吃与否关键在于温度 把晚饭要用的油炸食物材料，在中午时放入保鲜抽屉。面粉也装在搪瓷盆中放进去。材料与油的温度相差越大，做出来的油炸食物越松脆可口。油的温度在 160 \~ 170℃最好。（标准是把少量面粉倒入油中，面粉浮在上面。）
• 享受新鲜的生鱼片 买回来的金枪鱼切好，备晚饭用时，先放在保鲜抽屉内，再拿出来时，鱼的硬度正好。
• 享受冰凉的沙拉 把海鲜沙拉事先放入保鲜抽屉，虾和贝类的肉质变结实，吃起来有嚼头，味道也感觉不一样了。

冷藏食品注意事项

萝卜类应切掉叶子，防止营养被叶子吸收。
您可根据需要，把储蛋盒移到一个合适的位置，并根据蛋量选择合适的蛋盒。
将冷冻食品放在冷藏室化冻，这样可以利用冷冻食品的低温来帮助冷藏食品，达到节能的效果。
茭瓜、甜瓜、木瓜、香蕉、菠萝等在冷藏状态下会促进其新陈代谢，不宜冷藏。但如果是未熟的水果，可在冷藏室保存一定时间，促其成熟。
有些食品如洋葱、大蒜、生姜、菱角、根茎类等，常温下可以长时间保存，不需要放入冰箱内冷藏。
新鲜的蔬菜买回来时最好先将泥土等洗净再放入冰箱，以防止细菌在冰箱内滋生或传染到别的食品。

不要堵住出风口

如果冷气被堵住出不来的话，冰箱内的温度降不下来，压缩机就会不停的工作，造成电力的浪费。

不要堵住温度感知器件

在冷藏室内如图所示的位置，有温度感知器件。请务必保证该器件不要被食品完全堵住，否则有可能造成冰箱测量不到正确的温度而不间歇地工作，导致冰箱冷藏室温度过低，同时还浪费了不必要的电能。

冰箱内食品不要放得过满

存放的食品应相互隔开，留有冷气流通的通道，从而达到更好的冷藏效果。

避免食品与内胆接触

冰箱内存放的食品特别是油类食品与内胆长时间接触，会造成内胆腐蚀，应尽量避免食品与内胆直接接触，当内胆沾上油污时，应及时清擦干净。

尽量减少开关门的次数

通过减少开关冰箱门的次数、开门时避免敞开角度过大等措施，可以减少冷气的外流损失，达到省电目的。

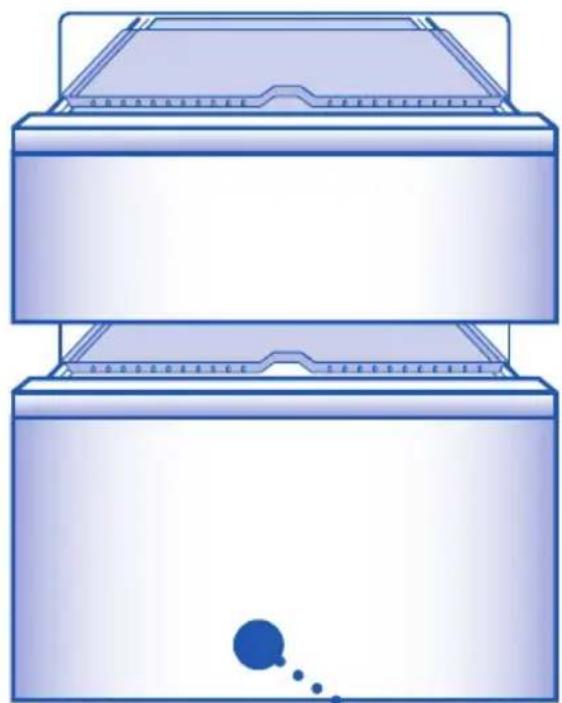

冷冻室的使用方法和注意事项

不同的食品可根据需求存放于不同的温区间室，使食品得到最佳的储存温度。

想长久享受时令美味，食品需在冷冻室长期保存。

- 冷冻室温度设置范围为： -14^ C -24^ C ，并可根据需要进行调节。由于冷冻室温度很低，可以长时间保持食品的新鲜状态，因此要长时间保存的冷冻食品应放在冷冻室内储藏。

- 食物储藏容器由冷冻室抽屉组成。当抽屉存放重量较大的物品时，需轻抬冷冻抽屉门体推入。

- 体积大的食品可以存放在下部的冷冻室抽屉内。需存取冷冻食品时，把冷冻室抽屉门拉开。

冷冻食品注意事项

冷冻食品前最好先包装起来

包装外表面必须干燥，以免冻结在一起。包装材料应无味、不透气、不透水、无毒、无污染，以免食品串味和品质下降。

放入的食品量不宜过多

一次放入冷冻室的新鲜食品量不宜过多，最好不要超过该冰箱的冷冻能力值（可参考第 31 页的“技术据”内容）。

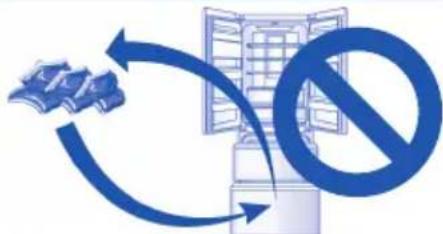

避免食品的重复冷冻

原则上，只按当次所需数量从冷冻室内取出食品解冻，已解冻的食品不能再重新冷冻，除非将其加工成成品菜肴，才可再次冷冻，否则会影响食用质量。

不能直接放入热的食品

热的食品放入冷冻室前，必须先冷却至室温。

根据食品的贮存期标注日期

存放食品应根据不同食品的贮存期在包装袋上注明冷冻的日期、期限及名称，以免过期。

瓶装饮料不能放入冷冻室

请勿把瓶装啤酒、饮料等放入冷冻室，以防冻裂。

将食品分成适当的小份

这样更容易冻透，可更好地保证其解冻和烹饪时的质量，每份食品不宜超过 2.5kg。

变温专区功能与设定方法

采用智能控温调湿系统，每次上电后的档位均与断电前相同，您可以根据要储藏的食物类型选择不同的功能，包括“珍品”、“软冷冻”、“0℃保鲜”三个功能。

节能使用的注意事项

尽可能将冰箱安装在凉爽、通风性好的房间内，远离热源，避免阳光照射。
尽量减少开门的时间和次数。

例如：有规则的储存食物，在取用时可以减少开门的时间。

将食物盖上或包装起来储存。
热的食物或饮品冷却后在放入冰箱内。
需要解冻的食品先放到冷藏室，可以用冷冻食品的低温冷却冷藏室的食品。
不要过分的填充冰箱以免阻碍空气的流通性。
冰箱温度的设定，设定温度越低，冰箱能耗越大；在满足食品储藏条件的前提下，尽量设置高的箱内温度。
如若需要较大的冷冻室使用空间，可以将冷冻小抽屉取出。

本产品的日常保养与维护

冰箱的清洁

残留在冰箱内的食品会产生不良的气味，因此需要定期对冰箱进行清洁。

清洁时的步骤：

1. 拔下电源插头，切断电源。
2. 使用软毛巾或海绵蘸温水（可加中性洗剂）来清洁冰箱。
3. 用干布擦净冰箱表面的水。
4. 清除冰箱背后及左右两侧板上的尘埃。
5. 清洁完毕（要继续使用时请接通电源）。

提示：门封胶条容易弄脏，请注意经常保持清洁。干净的门封胶条可以保证冰箱有好的密封效果，避免消耗不必要的电力。

为了防止漏电事故，清洁时不要用水喷淋冲洗冰箱。请使用干抹布清洁“开关”和“LED灯”等电器件。

在维护和清洁的过程中，禁止损坏制冷管路。

为了防止损坏冰箱 ， 请清洁时不要使用以下物质 ：

1. 酸性或弱酸性的厨房用清洗剂
2. 类似研磨粉等粉状洗涤用品
3. 苯、辛纳水、酒精、各种酸、石油等
4. 硬刷子、研磨性海绵刷等
5. 热开水

冰箱很沉重，当移动冰箱进行清洁和维修时，请保护地面。移动时要保持冰箱直立，不要摇摆移动冰箱，以免损伤地面。

清洁时，请勿用热水来清洁冰冷的玻璃搁物架。防止因温度的急剧变化而导致玻璃破裂，造成人身伤害和财产损失。

请勿直接用湿手触及冷冻室部件表面，防止皮肤粘到冷冻室部件上。也不要直接将手伸到冰箱底部去清理地面，以免伤手。如需清理，请移开冰箱。

各部件的清洁维护

自动除霜

本冰箱是风冷无霜冰箱，带有自动化霜功能。除霜后的水存在蒸发皿蒸发，因此不需要手动除霜。

除了制造商推荐的方式外，不得使用机械设备或其他方式加速化霜过程。

在人工化霜、维护或清洁时，所冻结食品的温升可能会缩短储存期。

冷藏室门瓶座

双手拿住，向上顶出来。

1. 将门体拉出至最大。
2. 将冷冻上 / 下抽屉浅盘后端略抬起，脱开止挡，而后斜向外取出。
3. 将抽屉从门中向上取出。
4. 安装时将冷冻上抽屉 / 下抽屉浅盘后端从箱体止档上方插入后落在箱体胆筋上，将浅盘前端落在抽屉上
5. 冷冻上抽屉 / 下抽屉浅盘拉出到止档位置停止，不能拉到抽屉最前端

最大限度拉出，取下固定螺钉，握住保湿抽屉的前端，向斜上方取出，然后将保湿盖板轻轻向上一提，即可向外取出。

最大限度拉出，取下固定螺钉，握住变温专区抽屉的前端，向斜上方一提，即可向外取出。

1. 拔掉电源插头。
2. 把冰箱内的食品拿出来，清理冰箱内部，打开门干燥。
3. 调节左右可调底角，抬离地板。

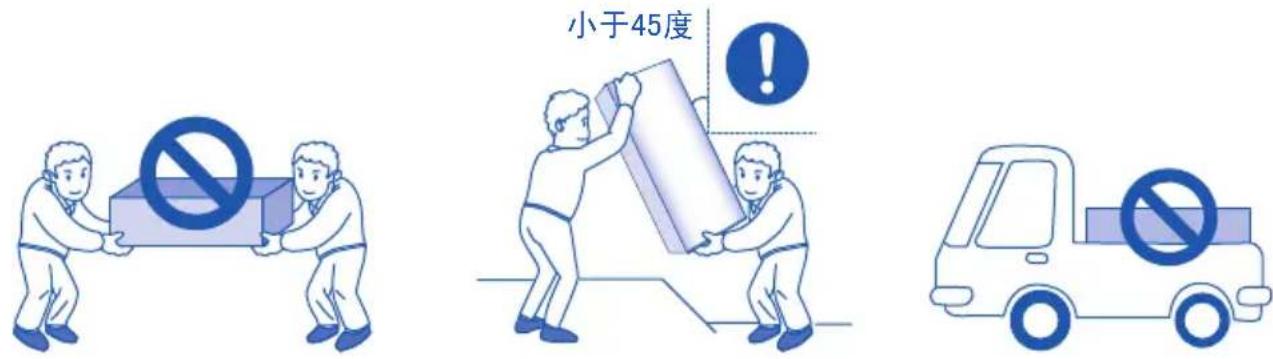

搬运时

1. 用轮子前后移动。（如果地板易受损的话，就不要用轮子）
2. 搬运时，一定要抓住底部和背面上方的把手。（如果手打滑的话，可能会受伤）
3. 如果是搬家的话，冰箱不能放倒或倾角大于 45 度装运。否则，可能导致故障。

减少冰箱门开关的次数，不要再新储存食品。

拔掉电源插头再次插入的时候

中间间隔 7 分钟以上。如果马上插入的话，压缩机容易出现故障。

长时间不用冰箱的时候

一周以上不用或者移动，搬运时，并用水清洗后保持干燥。具体步骤如下：

1. 取出里边的食品。
2. 拔掉电源插头。
3. 用水清洗冰箱内部并使之干燥。

器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，以避免对环境造成危害或引发其它危险。

有疑问？先看这儿！

注意

在联系维修前，请先按照本页确认故障原因和解决办法。若仍无法排除故障，请联系维修人员，切勿私自拆卸修理。

Q1：完全不制冷？

现象	冰箱完全不制冷。
原因	a. 电源插头是不是脱落了?b. 断路器和保险丝断了?c. 是不是停电了?d. 显示板的灯有没有点亮?e. 温度档位是不是设置过高?
解决办法	a. 重新插上。b. 打开冰箱门,看灯是否亮。d. 打开冷藏室右门。e. 将温度档位设置调低。

Q2：制冷效果差？

现象	冰箱的制冷效果差。
原因	a.储存食物过多或放入了热的食物?b.频繁的开关门或装食物的袋子夹在门缝里?c.阳光直射或冰箱靠近炉子或者煤气灶?d.周围通风不好?e.温度档位是不是设置过高?
解决办法	a.热的食物凉了后放入。b.检查并关好门。c.把冰箱从热源移开。d.空出距离来,保持良好通风条件。e.将温度档位设置调低。

Q3：冷藏室、果菜抽屉的食品冻住了？

现象	冰箱的冷藏室、果菜抽屉的食品冻住了。
原因	a. 周围温度在 5°C以下?b. 水分大的食品放在架子里面了?(冷气吹出口附近)
解决办法	a. 将温度档位设置调高。b. 把水分大的食品拿到前面来。

Q4 : 声音很大?

现象	冰箱的声音很大。
原因	a. 地面太软、活动?b. 两边不平衡?c. 接触墙壁了?d. 周围有物品坠落、蹭着冰箱?
解决办法	a. 底下铺结实的板。b. 调整调节脚。c. 离开墙壁。d. 拿掉坠落物。

Q5 : 有异味?

现象	冰箱内有异味。
原因	a. 冷气吹出口和吸入口堵住了?b. 味道大的食品没有包保鲜膜?
解决办法	a. 不要堵住。b. 用保鲜膜裹住。

Q6 : 工作声音经常提高?

现象	冰箱的工作声音经常提高。
原因	这款冰箱采用了变频压缩机。在安装、开关门、周围温度高、速冻、强冷冻、切换到高速运转时的声音有时会提高。

Q7：水流声和水煮沸声？

现象	冰箱有水流声和水煮沸声。
原因	制冷剂液化流动声音和制冷剂蒸发沸腾声音。

Q8 : 吱吱嘎嘎声?

现象	冰箱有吱吱嘎嘎声。
原因	内部的塑料部件膨胀或者收缩时发出的声音。

Q9：冰箱外侧和门封处结露？

现象	冰箱外侧和门封处结露。
原因	梅雨季节等湿度大的时候容易结露,这与盛了冷水的杯子外侧有水滴的道理是一样的。

Q10：冰箱前面和侧面发热？

现象	冰箱前面和侧面发热。
原因	夏季或者刚开始启动时会感觉特别热,这是为了防止冰箱结露而设置的加热管在工作,对冰箱内的食物没有影响。

海尔家用电冰箱保修说明

尊敬的用户：

感谢您使用海尔牌电冰箱，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修说明及发票，为您提供下列服务：

1. 整机免费包修一年。
2. 主要零部件（包括压缩机、蒸发器、冷凝器、电磁阀、主控板、箱体、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、定时器）免费包修三年。
3. 下列情况 ， 不属于免费服务范围 ， 但可实行收费修复、终身服务 ：

[A]. 不能出示保修说明及发票；
[B]. 发票涂改；
[C]. 意外因素或使用不当造成损坏；
[D]. 未经我公司许可，自行修理造成的损坏；
[E]. 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零部件待修的时间。
   三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。

2. 产品自售出之日起 7 日内，发生性能故障，消费者可以选择退货、换货或修理。

3. 产品自售出之日起 15 日内，发生性能故障，消费者可以选择换货或修理。

4. “性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过保修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

“1 + 5”成套增值服务

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：服务一次就好

“5”：五项组合增值服务：

【A】安全测电服务：服务前为用户安全测电并提醒讲解到位；
【B】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；
【C】一站通检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；
【D】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；
【E】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需辅加材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999 999 或登录海尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com；
【2】海尔优家 APP：扫描机器上的二维码，手机客户端下载 APP；
【3】微信公众号：“海尔服务”。

如果您需要选购更多产品，请登录海尔网上商城 www.ehaier.com。

技术数据·装箱单

技术数据

型号	星级标志	气候类型	防触电保护类别	总容积	冷冻室容积	冷藏室容积
BCD-509WDIFU1	SN.		I类	509L 173L 275L

变温室容积	额定电压	额定频率	化霜输入功率	综合耗电量(kW · h/24h)	年耗电量(kW · h/y)	能效等级	额定输入电流	灯的最大额定输入功率	噪声(声功率级)
61L	220V~	50Hz	180W 0.85	310 1 1.5A	12W 37dB(A)

制冷剂	发泡剂	重量	冷却能力	冷冻能力	外形尺寸(深×宽×高)	电源软缆连接方式
R600a 58g	环戊烷	124kg	35kg/12h	6kg/12h	687×790×1900(mm)	Y

技术数据说明：

1. 根据国标规定, 气候类型为 SN.N.ST 型时, 冰箱使用环境温度为 10 38^ C 。气候类型为 SN.N.ST.T 型时, 冰箱使用环境温度为 10 43^ C 。

警告

冰箱不宜在温度过高或者过低的环境温度中使用，如果在额定气候类型（环境温度范围）以外运行，则可能不能维持满意的间室温度；

1. 冰箱容积是根据国家标准 GB/T 8059，将间室内所有抽屉、滑轨及瓶座等附件全部取出的条件下测得的。

2. 照明灯参数及其更换：冷藏照明灯参数 12V/12W，保温盖板照明灯参数 12V/1W，冷藏把手灯 12V/2W*2，冷冻照明灯 12V/2W，如出现故障，请勿自行更换并联系售后人员上门维修。

3. 所标注的年耗电量为按照国家标准 GB/T 8059 要求的方法，分别在 32^ C 和 16^ C 环境温度下，模拟用户使用进行测试（其中包括模拟装入标准规定数量的热食品），所测得的 32^ C 环温下的耗电量按照 173 天、 16^ C 环温下的耗电量按照 192 天计算，所得的一年的电能消耗量。

备注：在以上测试中，冷藏室控制在 4^ ，变温室控制在 0^ 保鲜，冷冻室控制在 -18^ 。

1. 所标注的综合耗电量是根据标准 GB12021.2 的要求，电冰箱在模拟用户使用状态下运行 24h 的实际耗电总量。其中包含了在使用过程中模拟装入热食品所引起的耗电量增加值。

综合耗电量的数值等于年耗电量在平均到每天的电能消耗量。

备注：当放入食品较多，环境温度较高，开门频繁时，实际耗电量高于所标注值是正常的。

1. 所标注的“噪声（声功率级）”是在国家标准 GB/T 8059 规定的消声室内，环境温度为 23^ C，将冰箱空载、关门后至少运行 16h。在冷藏室和冷冻室达到规定的温度且运行稳定后进行测试。按照标准规定，模拟冰箱靠墙放置，在距离冰箱前、左、右、上四个表面 1 米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受冰箱装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

2. 所标注的外形尺寸为设计尺寸，由于测量方法不同可能存在差异。

该系列冰箱执行国家标准：

GB/T 8059《家用和类似用途制冷器具》

GB 12021.2《家用电冰箱耗电量限定值及能效等级》

装箱单

本产品因不断研究改进，保留冰箱各部件的变更权利，恕不另行通知，敬请谅解。

数量\产品型号\名称

使用说明书保修证

瓶座

蛋盒

冷藏搁物架

变温专区抽屉

保温盖板

保湿抽屉

冷冻上抽屉

冷冻上托盘

冷冻下抽屉

冷冻下托盘

储冰盒

BCD-509WDIFU1

1 6 2 3 1

1 1

1 1

1 1

1 1

1

产品中有害物质的名称及含量表
部件名称	有害物质						*明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的,除客户定制产品的部分POP广告贴画外,本产品中含有的其它部件及其均质材料均不含有害物质。*明细表中含有害物质的所有部件及其均质材料,均符合欧盟RoHS对有害物质限制使用的严格要求,请放心使用。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者的您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
箱体及其组件	○	○	○	○	○	○
门体及其组件	○	○	○	○	○	○
保湿材料	○	○	○	○	○	○
压缩机	×	○	○	○	○	○
电脑板	×	○	○	○	○	○
制冷管件	○	○	○	○	○	○
制冷剂	○	○	○	○	○	○
控制器及电器元器件	○	○	○	○	○	○
电源线及连接线	○	○	○	○	○	○
包装印刷组件	○	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

冰箱食品接触材料列表
部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
物架总成	玻璃/ABS/PS/铝合金等	GB 4806.1/GB 4806.7GB 4806.9	内胆	PS/ABS	GB 4806.1GB 4806.7
风道盖板	PS/ABS/PP/铝合金	GB 4806.1/GB 4806.7GB 4806.9	抽屉	PP/PS/ABS	GB 4806.1GB 4806.7
红外传感器罩	HDPE/ABS喷漆/PMMA	GB 4806.1/GB 4806.7GB 4806.10	制冰机及冰水组件	PS/铝	GB 4806.1/GB 4806.9GB 4806.7
蒸发器(丝管、吹胀)/管路等系统部件	铝合金+环氧树脂/铜管/铝管	GB 4806.1/GB 4806.9GB 4806.10	保鲜组件	ABS/PS	GB 4806.1GB 4806.7
机械温控器盒、温控器旋钮、开关等	阻燃PS/PS/PA	GB 4806.1/GB 4806.7	超导盘/冷冻铝盘	铝	GB 4806.1GB 4806.9
插座、果菜盒、蛋盒等	透明PS	GB 4806.1/GB 4806.7
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,部件材质包含但不限于本表列出的材质,本产品是否包含该部件,以产品的实际配置为准。

WIFI 使用注意事项

海尔智能冰箱控制操作步骤

1 智能控制设备准备

2 软件的下载及安装

智能控制设备准备及软件下载

一、智能控制设备

准备工具：

1、一台无线路由器（符合 802.11b/g 协议）。
2、安装好客户端软件的安卓或苹果手机一部。

说明：

1、智能冰箱必须接入无线网，才可以使用手机客户端软件。
2、不建议把冰箱连接到公共 WIFI 网络中（如 CMCC），如果连接到公共网络后，其它在此网络中的用户能够在网络中搜索到您家中的冰箱，不利于保护您的隐私。
3、冰箱需要放置在能接收无线路由器信号的位置。如果冰箱未与无线路由器连接良好，会出现离线的提示信息。
4、使用手机客户端可以调节冰箱运行状态，调整前请仔细阅读提示信息，避免误操作导致冰箱内食物损伤。
5、本产品因不断研究改进，保留说明书中内容变更权利，具体更改内容以网站和手机端为准。

二、软件的下载及安装

1、扫描下方二维码，下载并安装手机客户端软件“海尔优家”APP。

本设备包含型号核准代码为：CMIIT ID：无线电发射模块。

2、冰箱通电，并连接家庭 WiFi 网络，使冰箱处于联网状态；
3、根据手机客户端提示，完成冰箱绑定；

注意：

因软件迭代，部分功能名称或页面会发生变化，请以实际下载版本为准。

合格证

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2019年A版

专用号：0060528901

厂家代码：厂家自行添加
