产品类型	风冷四门冰箱
型号	BCD-505WDSKU1
总容积	505 L
冷藏室容积	311 L
冷冻室容积	160 L
变温室容积	34 L
气候类型	SN, N, ST, T
防触电保护类别	I类
能效等级	1 级
综合耗电量	0.82 kW·h/24h
年耗电量	299 kW·h/y
噪声（声功率级）	35 dB(A)
额定电压/频率	220 V~ / 50 Hz
化霜输入功率	190 W
制冷剂/充注量	R600a / 60 g
重量	111 kg
冷冻能力	6.5 kg/12h
冷却能力	40 kg/12h
电源软缆连接方式	Y 连接

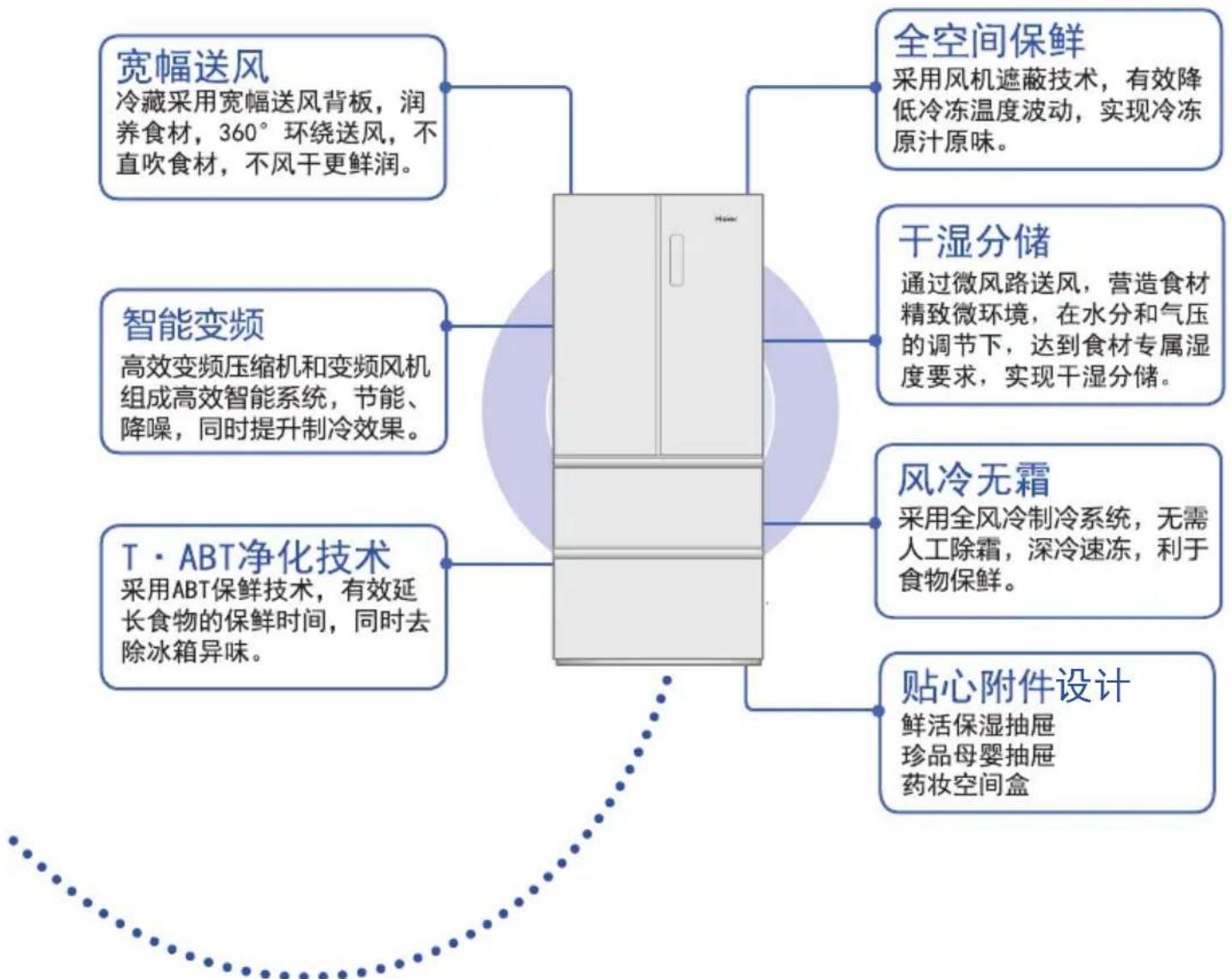

主要功能	全空间保鲜、智能变频、干湿分储、T·ABT保鲜、风冷无霜、宽幅送风
控制方式	触摸按键 + 数字显示
WiFi功能	支持（仅2.4GHz）
附件	珍品母婴抽屉、鲜活保湿抽屉、药妆空间盒、蛋架、冰盒等
门体数量	4 门（对开门+双抽屉）
保修期	整机一年，主要部件三年

常见问题 - BCD-505WDSKU1 HAIER

冰箱初次使用需要注意什么？

冰箱安放调平后，静置2小时以上再接通电源。首次通电后，显示屏默认智能模式，冷藏室预设5°C，冷冻室-18°C。通电后建议等待数小时再放入食品。

冷藏室如何关闭？

在非锁定状态下，反复按冷藏温度调节键直到设定温度显示 OF，即可关闭冷藏室。注意此操作会停止冷藏制冷，请谨慎使用。若要退出，调至其他温度即可。

速冻功能如何使用？

在非锁定状态下，按速冻键启动，图标点亮。适合一次性冷冻大量食品，建议提前24小时开启。运行至设定温度后自动退出，也可手动退出。速冻状态下无法调节冷冻温度。

冰箱门未关严会怎样？

如果任意门打开超过1分钟，冰箱会发出报警声，提示关门。请及时关好门，以免冷气流失和耗电增加。

冰箱外部出现水珠怎么办？

空气湿度较大时，冰箱外表面可能出现水珠，这是正常现象。用软布擦干即可，无需担心。

冰箱工作时有哪些正常声音？

压缩机启动时有嗒嗒声，蒸发器热胀冷缩有啪啪声，风扇有轻微吹风声，制冷剂流动有流水声，除霜时有咝咝声。这些都属于正常工作声音。

停电后冰箱能保温多久？

停电后如果不开门，冰箱内可保持低温约1-2小时（夏季）。建议提前制作冰块放在冷冻室上部，停电时减少开门。

如何连接WiFi远程控制？

冰箱通电后，在解锁状态下长按智能键3秒进入配置模式，WiFi图标快闪。然后使用手机下载海尔优家APP，按照指引绑定冰箱。注意路由器需支持2.4GHz频段。

珍品母婴抽屉如何调节？

调节冷藏风道上的调节装置，从左到右依次为：零度、珍品、母婴。可根据存储需求选择合适档位（如肉类建议零度档以便即时切割）。

冰箱长期不用怎样处理？

拔掉电源，取出所有食品，待霜融化后清洁内部并擦干。最后敞开箱门放置，防止产生异味。再次使用前需静置2小时以上再通电。

用户手册 BCD-505WDSKU1 HAIER

(冰箱外观、尺寸、颜色、图案以实物为准)
此图为BCD-505WDSKU1示意图

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

Haier

Inspired Living

具体配置以实物为准

(冰箱外观、尺寸、颜色、图案以实物为准)
此图为BCD-505WDSKU1示意图

本器具用于家用和类似用途，如：

—— 商店、办公室或其它工作场合的厨房区域；
—— 农场以及宾馆、汽车旅店和居住型环境的顾客；
—— 家庭旅馆型环境；
—— 餐饮业和类似的非零售业应用；

全新四门冰箱为家用电冰箱。

请仔细阅读本说明书来帮助您安全、舒适地使用产品。

为了能安全地使用产品，请在使用产品之前务必仔细阅读安全注意事项等内容。

关于本产品的安全注意事项 3

本产品使用前的准备步骤....5

第一次使用本产品的步骤....7

本产品的各部分构件名称 8

本产品的主要功能介绍（BCD-505WDSKU1） 9

1. 控制屏介绍 9

2. 锁定/解锁功能设定 9

3. 智能功能设定 10

4. 人感功能设定....10

5. 速冻功能设定 …… 10

6. 温度的设定与调节 11

7. 冷藏关闭功能 11

8. 开门报警功能 12

9. 断电记忆功能 12

本产品的主要功能介绍（BCD-502WIBGU1）....13

1. 初次上电..... 14

2. 显示屏熄灭/点亮.....14

3. 冷藏室温度调节.....14

4. 冷冻室温度调节.....15

5. 速冻功能.....15

6. 速冷功能.....16

7. 人工智能功能.....16

8. 开门报警功能.....17

9. 断电记忆功能.....17

10.人感功能....17

如需增大储存空间....18

冷藏室的使用方法和注意事项....20

各种食品建议存贮的空间....20

冷藏食品注意事项....21

冷冻室的使用方法和注意事项....23

冷冻食品注意事项....23

珍品母婴抽屉的使用 25

节能使用的注意事项....26

本产品的日常保养与维护 27

冰箱的清洁....27

各部件的拆卸与清洁 28

冰箱的搬运....30

冰箱的停用....31

有疑问？先看这儿！ 32

(若对冰箱有疑问，请先按本章内容检查处理。)

保修说明 34

用户须知 35

技术数据 36

装箱单 37

WIFI模块功能使用说明 38

关于本产品的安全注意事项

尊敬的海尔用户：

您好！感谢您使用海尔产品，为了您能更好的阅读本说明书和使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

如果操作错误有可能造成用户人身伤害

如果操作错误有可能造成物品及财产的损害

必须禁止的行为或操作

必须遵守的行为或操作

电气方面

电源

本系列产品使用交流 220V/50Hz 电源，若电压波动范围较大（超出 187～242V 的范围），会造成冰箱故障甚至损坏，此时必须加装 750W 以上的自动稳压器配合使用。

接地

必须使用独立专用插座并进行可靠接地，本冰箱电源线配有三线（接地）插头，符合标准的三线（接地）插座。任何情况下切勿切除或拆除电源线的第三插脚（接地）。

电源线及插头

电源线插头应保持与插座牢固接触，否则可能导致火灾！为了防止电源线的损坏，不要让箱体压住电源线或人为踩踏电源线，将冰箱移离墙壁时，请小心谨慎，切勿滚压电源线。

切勿以拉扯电源线的方法拔出冰箱的插头，一定要紧紧握住插头，从插座中直接拔出。清洁、维修及更换损坏的照明设备前，必须拔下冰箱的电源插头，以防触电。

如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

有煤气等易燃气体泄漏时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插冰箱等电器件的电源插头。

存储

本产品为家用电冰箱，按国家标准的规定，家用电冰箱只适用于储藏食品，不能用于其他用途，如储藏血液、药品和生物制品等。

冰箱内严禁放入易燃、易爆的危险品，以及强腐蚀性的酸、碱等化学药品。

不得在冰箱内贮存爆炸物品（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

冰箱开始运行之后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

在开关冰箱门时，应手握门把手进行拉开和关闭。由于门与门之间及冰箱箱体与门之间的间隙很小，请勿将手伸到这些区域内，以防挤伤手指。在开关冰箱门时，勿让小孩靠近，以免碰伤小孩。

请勿将瓶装啤酒、饮料等放入冷冻室，以防冻裂。

放置环境

放置冰箱应该远离热源并避免太阳光直射，以免影响冰箱的工作性能。应放置于通风良好的地方，器具周围或在嵌入式结构里无障碍物，冰箱周围包括后背应留有10cm以上的空间。

不要放置在潮湿或易溅上水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要在冰箱上部放置不稳定的物品（重物、有水的容器），以免掉下伤人或溢水导致漏电。

在冰箱附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

警告 除了制造商推荐使用的类型外，不得在器具的食品储藏室使用电器。

警告 为保证安全，建议不要在冰箱台面上放置电源插座、稳压电源、微波炉等电器。也不要在冰箱内部使用电器（推荐型号除外）以免发生电磁干扰或其他意外。

维护方面

清洁

不要用水喷淋、冲洗冰箱，也不要将冰箱放置在潮湿或易溅上水的地方，以防止生锈及影响电气绝缘性能。

停电或清洁时，应拔下电源插头，至少保持间隔 7 分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

维修

严禁私自拆卸、改造冰箱。制冷系统包含高压状态的制冷剂，不得损坏制冷回路。维修冰箱必须由专业人员进行。

针对儿童的特别注意：

冰箱废弃不用时，请将冰箱远离火源，以防意外。并且将门体卸掉，拆下门封及搁物架，将门体与搁物架放到合适的位置。以免小孩子进入冰箱玩耍发生意外。避免儿童吊在冰箱门体上玩耍，以防门体倾斜或冰箱倾倒造成人身伤害。

1 拆除所有包装组件

包括泡沫底座及固定附件用的胶带也必须拆除。

清点随机附件和资料

请按照装箱单内容对照检查箱内物品，如有出入，请咨询销售商店进行查询。

2 将冰箱放置到满足以下条件的地方：

• 避免潮湿、过冷的环境
• 冰箱周围包括后背应留有 10 cm 以上的空间, 并保持通风通畅
• 冰箱需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块。如果稍有不稳，可调整冰箱前部的黑色可调底脚：

→ 按顺时针方向旋转，可以降低冰箱高度。

→ 按逆时针方向旋转，可以提高冰箱高度。

可调旋钮

(冰箱外观、颜色、图案以实物为准)

1.

警告

不要放在太冷（低于 5° C）的环境中，也不要放在户外和雨中使用。

注意

使用前请先进行清洁

(清洁方法请参阅第 27 页 “冰箱的清洁” 一节)

5 静置

冰箱安放调平、清洁完成后，先不要接通电源。让冰箱静置2小时以上，再接通电源，以确保冰箱正常运转。

© 撕覆膜

冰箱使用前请将侧板上透明覆膜撕掉，以免影响冰箱正常散热和耗电量。

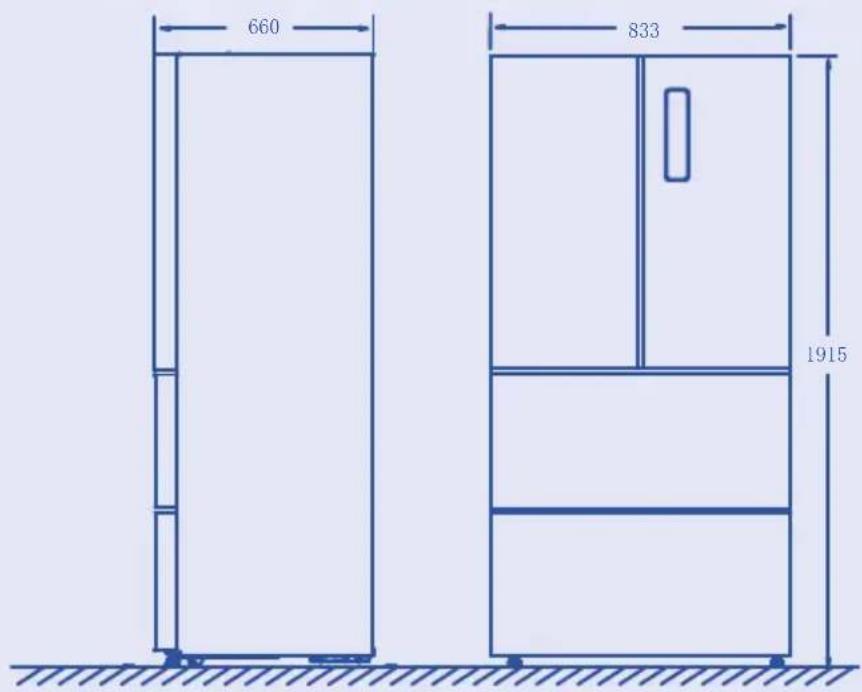

⑦ 冰箱安装及开门尺寸图

使用所需间隙，请参考下面的图片及本章节③部分所示的安装所需空间。

注：①以上尺寸为参考尺寸，具体以实物测量为准。
②以上图示为示意图，具体以实物为准。

1

接通电源

刚接通电源时，显示板控制为智能模式，温度显示冷藏和冷冻的实际温度。按键处于非锁定状态。

2

本冰箱有断电记忆功能

第一次上电以后的每一次上电，都将按照上次断电时的设置运行。

（具体设定方法，请参阅第12页（BCD-505WDSKU1）和第17页（BCD-502WIBGU1）“断电记忆功能”）。

3

选择冰箱的工作方式

您可根据需要选择以下两种方式之一对冰箱进行设定：

1、智能方式：

在智能方式下，冰箱内部可自动调节至适合保存食品的温度。如无特殊要求，我们建议您采用智能方式。

（具体设定方法，请参阅第10页（BCD-505WDSKU1）和第16页（BCD-502WIBGU1）“智能功能”）。

2、调节方式：

如果为了保存特定的食品，想手动调节冰箱温度，可通过温度调节键进行温度设定。

（具体设定方法，请参阅第 11页 “温度的设定与调节（BCD-505WDSKU1）、第145页 “冷藏室温度调节” 和 “冷冻室温度调节” （BCD-502WIBGU1））。

4

将食品放入冰箱

经过一段时间通电运转后，冰箱内已充分冷却，此时可放入食品，正式使用冰箱。若用户有较多的新鲜食品（如鲜肉）需放入冷冻室，请在放入食品前24小时开启“速冻”功能。

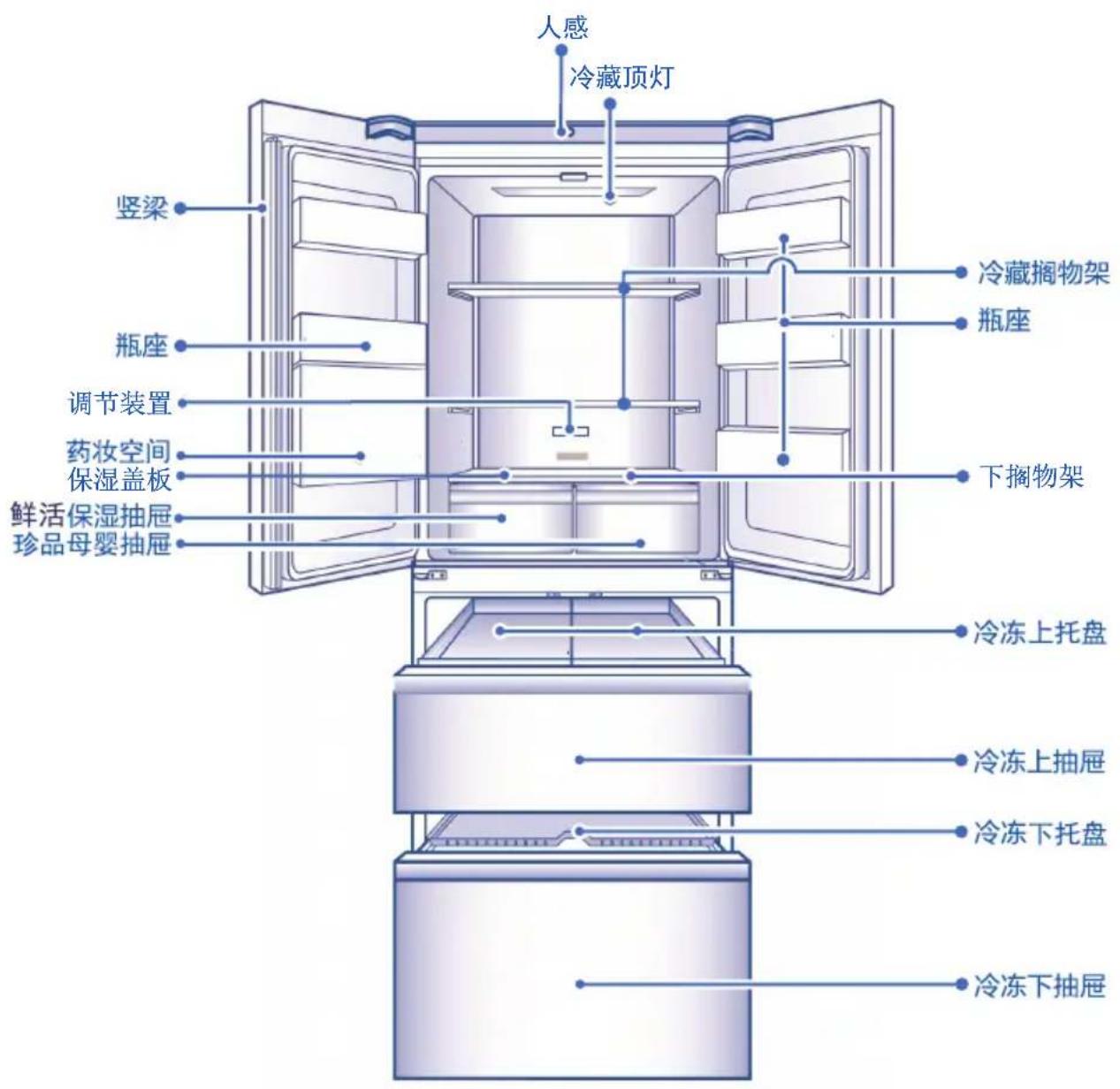

本产品的各部分构件名称

冰箱各部分构件名称

(具体配置以实物为准)

提示：温度设定改变时，箱内温度需经过一段时间后才能达到平衡。且这段时间的长短，取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食品的多少等。

注意：本说明书图片均为示意图，具体的外观、尺寸、结构、颜色、图案等均以实物为准。

(适用于BCD-505WDSKU1)

(1) 控制屏介绍

A. 冷藏温度显示区域
B. 冷冻温度显示区域
C. “WiFi” 功能图标
D. “人感”功能图标
E. “智能”功能指示
F. “人感”功能指示
G. “速冻”功能指示
H. “锁定”功能指示
1. 冷藏温度调节按键
J. 冷冻温度调节按键
K. 智能功能调节按键
L. 人感功能调节按键
M. 速冻功能调节按键
N. 解锁/锁定功能按键

本控制屏具有自动熄灭功能，当按键操作完成或冷藏门、冷冻门关闭或冰箱前没有人一段时间后，显示屏自动熄灭。当打开冷藏门或按控制屏上任意按键或人感（人感功能开启时）检测到冰箱前有人的时候，显示屏点亮。

(2) 锁定/解锁功能设定

本控制屏可以自动进入锁定功能。当按键操作完30秒后，显示屏自动进入锁定功能。

在非锁定状态下，持续按下“解锁/锁定功能按键”N达3秒后，蜂鸣器响一声，“锁定功能图标”H点亮，进入锁定功能。在锁定状态下，按下“解锁/锁定功能按键”N 3秒后，“锁定功能图标”H熄灭，解除锁定。锁定状态不能进行冷藏温度、冷冻温度、智能功能、人感功能、速冻功能等的调节。

以下3\~8功能均在非锁定状态下操作，若调节以下功能时在锁定状态下，请先退出锁定状态。

本产品的主要功能介绍

(3) 智能功能设定

在非锁定状态下，按一下“智能功能调节按键”K，“智能功能指示”E亮起，冰箱进入智能状态；在智能状态下，按一下“智能功能调节按键”K，“智能功能指示”E熄灭，冰箱退出智能状态；在智能状态下，冰箱根据环境温度和箱内温度的变化，自动调节箱内温度。

在智能状态下，无法使用“冷藏温度调节按键”、“冷冻温度调节按键”调节温度档位。

(4) 人感功能设定

在非锁定状态下，按一下“人感功能调节按键”L，“人感”功能图标D和“人感”功能指示F亮起，冰箱进入人感开状态；按一下“人感功能调节按键”L，“人感”功能图标D和“人感”功能指示F熄灭，冰箱人感功能关闭。人感状态下，冰箱检测到冰箱面前有人移动，会自动点亮显示屏，同时冷藏下把手的氛围灯自动点亮以提示。

(5) 速冻功能设定

在非锁定状态下，按一下“速冻功能调节按键”M，“速冻”功能指示图标G亮起，冰箱进入速冻状态，速冻功能运行至设定温度后，冰箱会自动切换到速冻关闭状态；如果您想手动退出速冻状态，请在速冻状态下，按一下“速冻功能调节按键”M，“速冻”功能指示图标G熄灭，冰箱退出速冻状态。

速冻功能是为了保持冷冻室内食品的营养价值而设计的，它可将食品在最短的时间内冻透，如果一次性冷冻大量食品，建议您提前24小时设定速冻功能，让冷冻室降至较低温度，再放入食品。此时冷冻室的冷冻速度提高，能迅速冷冻食品，有效锁住食物营养，方便储藏。

速冻状态下，选择智能功能时，速冻状态会自动退出；在速冻状态下，无法使用“冷冻温度调节”按键调节温度档位。

(6) 温度的设定与调节

①冷藏温度的调节

在非锁定状态下，每按一下“冷藏温度调节按键”I，“冷藏温度显示区域”A设定值降低 ° C 并闪烁，闪烁停止后“冷藏温度显示区域”显示箱内实际温度。当设定温度到OF时，继续按“冷藏温度调节按键”I，设定温度会循环到冷藏室最高设定温度9 ° C 。

即：冷藏室设定按 “04-03 02 01→0F-0 08→07-06 05 04→ → → ” 顺序循环显示。

在智能或锁定状态下，不能调节冷藏室设定温度，如果在此状态下进行调节，智能或锁定图标会闪烁，提示目前状态不能调节冷藏室设定温度。

当冷藏室设定到 “OF” 时，冰箱开启冷藏关闭功能，不能存放食物。详见（7）冷藏关闭功能介绍。

②冷冻温度调节

在非锁定状态下，每按一下“冷冻温度调节按键”J，“冷冻温度显示区域”B设定值降低℃并闪烁，闪烁停止后“冷冻温度显示区域”显示箱内实际温度。当设定温度到-24℃时，继续按“冷冻温度调节按键”，设定温度会循环到冷冻室最高设定温度-14℃。

即：冷冻室设定温度按“-18→19 -20 -21 -22→-23→24 -14 → → -15→16 →7 →8 ”顺序循环显示。

在智能、锁定或速冻状态下，不能调节冷冻室设定温度，如果您在此状态下进行调节，智能、锁定或速冻图标会闪烁，提示目前状态不能调节冷冻室设定温度。

(7) 冷藏关闭功能

在不需要冷藏室制冷时，可以将冷藏室关闭。

在非锁定状态下，每按一下“冷藏温度调节按键”Ⅰ，“冷藏温度显示区域”A设定值降低℃并闪烁，当冷藏设定温度到时，冰箱进入冷藏关闭状态，冷藏室停止制冷。在非锁定状态下，每按一下“冷藏温度调节按

本产品的主要功能介绍

键”Ⅰ，“冷藏温度显示区域”A设定值降低1℃并闪烁，当冷藏设定温度到OF之外的其他档位时，退出冷藏关闭功能。冷藏室按照当前设定温度控制。

冰箱进入冷藏关闭功能后，冷藏室会停止制冷。请慎重选择。

冰箱在冷藏关闭状态下，不能进入智能功能。

为防止误操作，冷藏OF档仅能由显示板操作进入，APP不可设置冷藏OF档。

(8) 开门报警功能

当任意门开门时间过长或者门没有关好时，冰箱会隔一段时间发出报警声，提醒您及时把门关好。

(9) 断电记忆功能

冰箱断电时，断电的瞬间工作状态被记忆，再次通电后，冰箱仍按照断电前设定的档位和功能状态继续工作。

锁定功能不记忆，冰箱重新上电后，都会处于解锁状态。

本产品的主要功能介绍

(适用于BCD-502WIBGU1)

控制屏

注意

本控制屏因不断升级和优化，界面会有变更，具体显示和操作界面，请以实际显示内容为准，敬请谅解。

1. 初次上电

冰箱初次接通电源后，显示屏点亮。冷藏室自动设置为 5° C ，冷冻室自动设置为 -18° C 。

2. 显示屏熄灭 / 点亮

显示屏熄灭：

本控制屏具有自动熄灭功能，当按键操作完成或冷藏门、冷冻门关闭且设定时间内没有按键操作时或冰箱前没有人一段时间后，显示屏自动熄灭。

显示屏点亮：

熄灭状态下，打开冷藏门、触摸显示屏任意位置或者在人感范围内（人感功能开启情况下）走过，显示屏点亮。

3. 冷藏室温度调节 (1\~9°C)

显示屏点亮状态下，通过主菜单--冰箱温度按钮进入冰箱温度设置界面。在控制界面中，通过移动冷藏室温度调节区域的滑块，来调节冷藏室温度，冷藏室从左至右可调节温度范围1\~9℃。

在速冷和智能模式下，冷藏室温度不可调节。如果调节屏幕会分别提示“速冷模式已开启”、“智能模式已开启”。

4. 冷冻室温度调节 (-24\~-14°C)

显示屏点亮状态下，通过主菜单---冰箱温度按钮进入冰箱温度设置界面。在控制界面中，通过移动冷冻室温度调节区域的滑块，来调节冷冻室温度，冷冻室从左至右可调节温度范围-24\~-14℃。

在速冻和智能模式下，冷冻室温度不可调节。如果调节屏幕会分别提示“速冻模式已开启”、“智能模式已开启”。

5. 速冻功能

显示屏幕点亮状态下，点击屏幕上的速冻按键，喇叭响一声，速冻功能图标点亮，冷冻室速冻功能开启，此状态下冰箱冷冻室按设定运行。

退出条件：

手动退出：屏幕点亮状态下点击屏幕上的速冻按键，速冻功能图标熄灭，退出速冻功能。

自动退出：进入速冻功能50小时后，速冻图标熄灭，退出速冻功能。

速冻状态下，不能调节冷冻温度，但是可以调节冷藏温度。若按下冷冻温度调节区域的滑块进行温度调节，则弹出窗口，以提示不能进行此操作。

速冻状态下，速冷功能的开启和关闭不受影响。速冻状态下，若开启智能，则速冻状态自动退出。

本产品的主要功能介绍

6. 速冷功能

显示屏幕点亮状态下，点击屏幕上的速冷按键，喇叭响一声，速冷功能图标点亮，冷藏室速冷功能开启，此状态下冰箱冷藏室按设定运行。

退出条件：

手动退出：屏幕点亮状态下点击屏幕上的速冷按键，速冷功能图标熄灭，退出速冷功能。

自动退出：进入速冷功能3小时后，速冷图标熄灭，退出速冷功能。

注意

速冷状态下，不能调节冷藏温度，但是可以调节冷冻温度。若按下冷藏温度调节区域的滑块进行温度调节，则弹出窗口，以提示不能进行此操作。

速冷状态下，速冻功能的开启和关闭不受影响。速冷状态下，若开启智能，则速冷状态自动退出。

7. 智能功能

显示屏幕点亮状态下，点击屏幕上的智能按键，喇叭响一声，智能功能图标点亮，冰箱智能功能开启。智能功能图标点亮状态下，按下智能功能按键，喇叭响一声，智能功能图标熄灭，冰箱智能功能关闭。人工智能开启时，冰箱冷藏室、冷冻室按设定温度运行。

退出智能功能后，冷藏室和冷冻室分别按照进入智能档位前的档位运行。

点亮按1下熄灭按1下

注意

智能状态下，不能进行冷藏或冷冻温度调节，若移动冷藏温度调节区域或冷冻温度调节区域的滑块进行温度调节，则弹出窗口，以提示不能进行此操作。

智能状态下，若设置速冻或速冷功能，则智能功能指示图标熄灭，智能功能自动退出。

本产品的主要功能介绍

8. 开门报警功能

当冷藏门或冷冻抽屉开门超过1分钟未关，冰箱会发出报警声音，以提示您。直到冷藏门或冷冻门关闭后开门报警取消。

9. 断电记忆功能

冰箱断电时，断电瞬间的工作状态被记忆，再次通电时，冰箱仍按照断电前设定档位和功能状态继续运行。

10. 人感功能

在人感功能开启状态下，当感知有人靠近冰箱时，显示屏和呼吸灯会自动点亮以提示。

在主界面点击冷藏或冷冻温度，任意按键进入用户控制中心。点击用户控制中心右侧的系统设置，进入系统设置主界面，点击右侧的人体感应按键，向右滑动打开人感，向左滑动关闭人感。

如需增大储存空间

用户可通过拆卸冰箱的部分部件，达到增大冰箱储存空间的目的。

以下为可拆卸部件列表，可拆卸的部件如下一页的图片所示。

具体的拆卸方法，请参阅第28页“各部件的拆卸与清洁”篇。

编号	部件名称
1	瓶座(左上)
2	瓶座(左中)
3	药妆空间盒
4	瓶座(右上)
5	瓶座(右中)
6	瓶座(右下)
7	冷藏搁物架
8	冷藏搁物架

编号	部件名称
9	冷藏搁物架
10	保湿盖板
11	鲜活保湿抽屉
12	珍品母婴抽屉
13	冷冻上托盘
14	冷冻上抽屉
15	冷冻下托盘
16	冷冻下抽屉

冷藏室内主要放置短期贮藏或随时要吃的食品。

虽然通过调节温度设置，可使冷藏室的绝大部分区域的空间平均温度在1℃～9℃之间，但无法使食品长期保鲜，所以冷藏室只能作为短时间的贮藏室使用。

当冬天环境温度在 0°C 10°C 时，冷藏室温度较低，下部温度在 0°C 左右。这时，蔬菜水果应放置于冷藏室上部，以免冻坏。

在关闭冷藏左门体时，要保证竖梁已关闭到位，否则不能关紧门体，长时间会导致箱内温度回升。

各种食品建议存贮的空间

由于冰箱内的冷气循环使得箱内各区域的温度存在差异，因此建议不同食品应放在不同的温度区域。

冷藏食品注意事项

萝卜类应切掉叶子，防止营养被叶子吸收。
您可根据需要，把储蛋盒移到一个合适的位置，并根据蛋量选择合适的蛋盒。
将冷冻食品放在冷藏室化冻，这样可以利用冷冻食品的低温来帮助冷藏食品，达到节能的效果。
茭瓜、甜瓜、木瓜、香蕉、菠萝等在冷藏状态下会促进其新陈代谢，不宜冷藏。但如果是未熟的水果，可在冷藏室保存一定时间，促其成熟。
有些食品（如洋葱、大蒜、生姜、菱角、根茎类等），常温下可以长时间保存，不需要放入冰箱内冷藏。
新鲜的蔬菜买回来时最好先将泥土等洗净再放入冰箱，以防止细菌在冰箱内滋生或污染到别的食品。

不要堵住出风口

如果冷气被堵住出不来的话，冰箱内的温度降不下来，压缩机就会不停的工作，造成电力的浪费。

不要堵住温度感知器件

在冷藏室内后背风道左侧有温度感知器件，请务必保证该器件不要被食物堵住。否则会造成冷藏室内温度过低，同时还会浪费不必要的电能。

冰箱内食品不要放得过满

存放的食品应相互隔开，留有冷气流通的通道，从而达到更好的冷藏效果。

避免食品与内胆接触

冰箱内存放的食品特别是油类食品与内胆长时间接触，会造成内胆腐蚀，应尽量避免食品与内胆直接接触，当内胆沾上油污时，应及时清擦干净。

尽量减少开关门的次数

通过减少开关冰箱门的次数、开门时避免敞开角度过大等措施，可以减少冷气的外流损失，达到省电目的。

冷冻室的使用方法和注意事项

冷冻室的温度很低，可以长时间地保持食品的新鲜状态，因此要长时间保存的食品最好放在这个空间里贮藏，但应遵守食品包装上注明的贮藏时间。

请看护好小孩和宠物，不要让他们抽掉抽屉进入到冷冻室内玩耍。以免造成伤害。请不要随便取下冷冻抽屉的隔板。

制冰盒内仅可充注饮用水。

冷冻食品注意事项

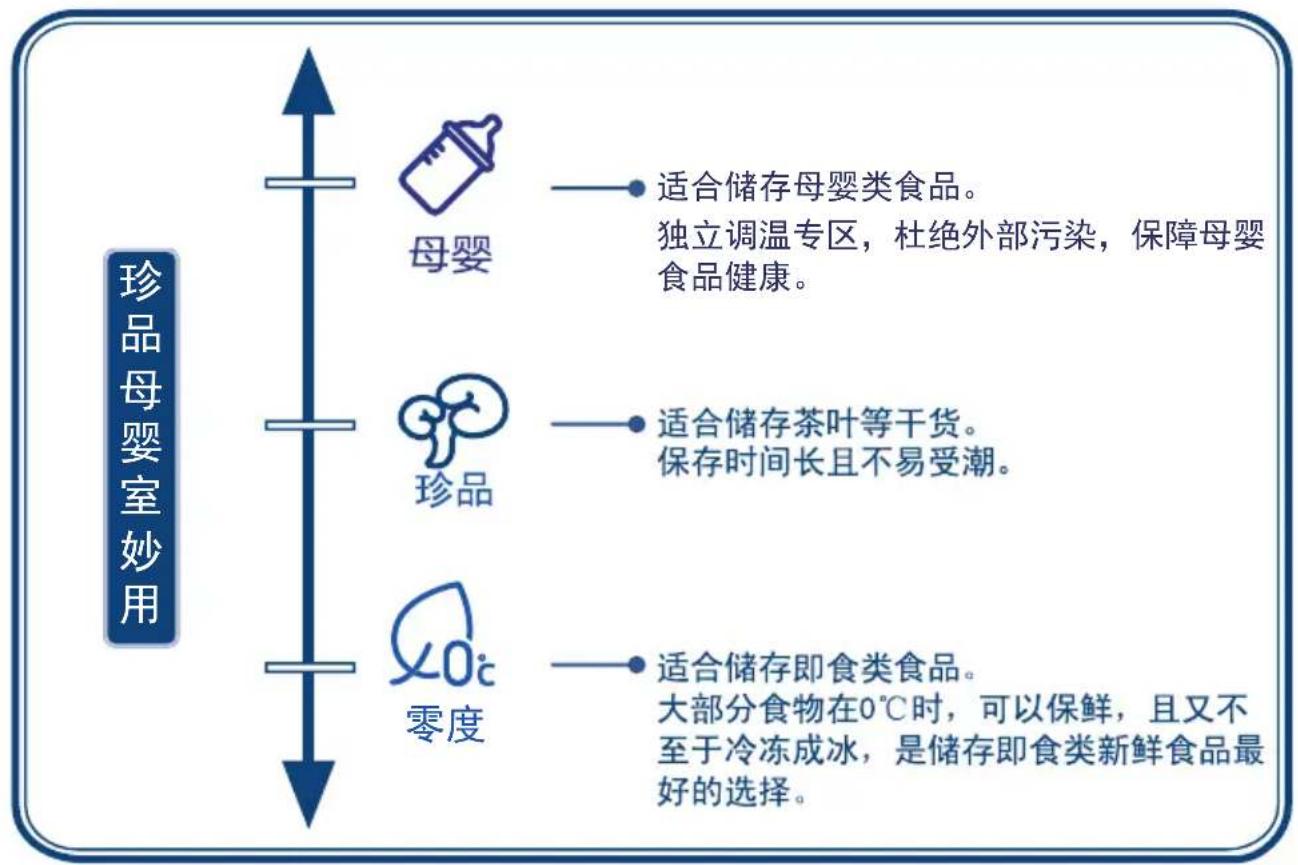

珍品母婴抽屉的使用

本冰箱特设珍品母婴抽屉，具有单独控温功能。可根据存储食品的需求，进行设置，将珍品母婴抽屉设置成合适的存储空间：零度、珍品、母婴。

因肉类食物的含水量不同，部分含水量较多的肉类在较低的温度储藏时会被冻硬，所以若有需要“即时切”的肉类储藏在珍品母婴室时，变温室的档位调节到0℃为宜。

珍品母婴抽屉的调节方法：

调节冷藏风道上的调节装置（请参阅第8页），可以改变珍品母婴抽屉的温度，从左到右依次是：零度、珍品、母婴。

节能使用的注意事项

尽可能将冰箱安装在凉爽、通风性好的房间内，远离热源，避免阳光照射。
尽量减少开门的时间和次数。 例如：有规则的储存食物，在取用时可以减少开门的时间。
将食物盖上或包装起来储存。
热的食物或饮品冷却后再放入冰箱内。
需要解冻的食品先放到冷藏室，并可以同时用冷冻食品的低温冷却冷藏室的食品。
不要过分的填充冰箱以免阻碍空气的流通性。
冰箱温度的设定，设定温度越低，冰箱能耗越大；在满足食品储藏条件的前提下，尽量设置高的箱内温度。

本产品的日常保养与维护

冰箱的清洁

残留在冰箱内的食品会产生不良的气味，因此需要定期对冰箱进行清洁。

清洁时的步骤：

1. 拔下电源插头，切断电源。
2. 使用软毛巾或海绵蘸温水（可加中性洗剂）来清洁冰箱。
3. 用干布擦净冰箱表面的水。
4. 清除冰箱背后及左右两侧板上的尘埃。
5. 清洁完毕（要继续使用时请接通电源）。

提示：门封胶条容易弄脏，请注意经常保持清洁。干净的门封胶条可以保证冰箱有好的密封效果，避免消耗不必要的电力。

警告

为了防止漏电事故，清洁时不要用水喷淋冲洗冰箱。请使用干抹布清洁“开关”和“LED灯”等电器件。

警告

不得损坏制冷回路。

注意

为了防止损坏冰箱，请清洁时不要使用以下物质：

1. 酸性或弱酸性的厨房用清洗剂
2. 类似研磨粉等粉状洗涤用品
3. 苯、辛纳水、酒精、各种酸、石油等
4. 硬刷子、研磨性海绵刷等
5. 热开水

冰箱很沉重，当移动冰箱进行清洁和维修时，请保护地面。移动时要保持冰箱直立，不要摇摆移动冰箱，以免损伤地面。

清洁时，请勿用热水来清洁冰冷的玻璃搁物架。防止因温度的急剧变化而导致玻璃破裂，造成人身伤害和财产损失。

请勿直接用湿手触及冷冻室部件表面，防止皮肤粘到冷冻室部件上。也不要直接将手伸到冰箱底部去清理地面，以免伤手。如需清理，请移开冰箱。

各部件的拆卸与清洁

冷冻室除霜

本冰箱冷冻室以自动方式除霜，不需人工操作。

警告

此款冰箱是风冷无霜冰箱，带有自动化霜功能，除霜后的水存在蒸发皿蒸发，因此不需要手动除霜。

警告

除了制造商推荐方式外，不得使用机械设备或其它方式加速除霜过程。

警告

在人工化霜、维护或清洁时，所冻结食品的温升可能会缩短储存期。

门瓶座/药妆空间盒的拆卸与清洗

1. 握住门瓶座/药妆空间盒的两侧，按方向①往上提起。
2. 按方向 ② 拉出即可。

用软毛巾或海绵蘸温水（可加中性洗涤剂）来擦拭门瓶座/药妆空间盒，清洗后按反方向操作即可装上。

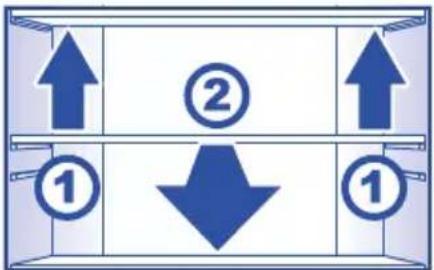

1. 将搁物架（保湿盖板）后端按方向①往上提起。
2. 按方向 ② 向前上方拉出即可。

注：保湿盖板的取出是在其上方搁物架取出后，方可拆卸。用软毛巾或海绵蘸温水（可加中性洗涤剂）来擦拭搁物架，清洗后按反方向操作即可装上。

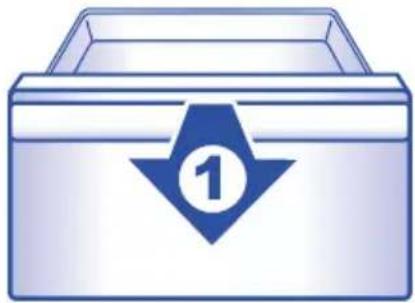

冷藏抽屉的拆卸与清洗

1. 按方向①将抽屉平行向外拉开到最大，将抽屉倾斜向上拉出即可。

用软毛巾或海绵蘸温水（可加中性洗涤剂）来擦拭抽屉，清洗后按反方向操作即可装上。

1. 按方向①将门体拉出至最大；
2. 将冷冻上/下托盘后端略抬起，脱出止挡，而按方向②后斜向外取出；
3. 按方向③将抽屉从门中向上取出。

冷藏门体的拆装

冷藏门体的拆装，如需要请联系海尔售后人员。

冷藏照明灯参数为：DC12V/2W×2=4W。

冷冻照明灯参数为：DC12V/2W×2=4W。

冷藏把手氛围灯参数为：DC12V/2W×2=4W。

照明灯为 LED 灯，该灯能耗低，寿命长。

如出现故障，请勿自行拆卸。

请及时联系售后人员予以更换。

冰箱的搬运

搬运前

1. 拔掉电源插头。
2. 把冰箱内的食品拿出来，清理冰箱内部，打开门干燥。
3. 用胶带固定冷藏室搁物架、保鲜盒及冷冻室抽屉等活动部件。
4. 关紧冰箱门，用胶带固定，以免移动时被打开。
5. 调节左右可调底角，抬离地板。

搬运时

1. 用轮子前后移动。(如果地板易受损的话, 就不要用轮子)
2. 搬运时，一定要抓牢冰箱。（如果手打滑的话，可能会受伤）
3. 如果是搬家的话，冰箱不能放倒或倾角大于 45 度装运。否则，可能导致故障。

停电后即使是夏季，1-2个小时之内，将不会影响冰箱内部的温度。

停电后，不要再放入新食品，尽量不开冰箱门。

如果事先知道要停电，应多制一些冰块，用不漏水的容器盛好，放在冷冻室内上部。

由于断电或其它故障引起冷冻室内温度回升，会缩短食品的贮存期限及降低其食用质量。

停止使用

如果冰箱需要停止使用较长时间，应拔下电源插头，切断电源，并照前面所述的方法清洁冰箱。

冰箱停止使用时应敞开箱门，以防冰箱内微量食品残渣产生不良气味。

拔下电源后，至少保持间隔7分钟，才能再次插电。一般情况下不要停用冰箱，以免影响冰箱使用寿命。

器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，以避免对环境造成危害或引发其它危险。

外出度假时

若您长时间在外度假，请切断电源后，将食品取出，待霜溶化后，清洁内部，擦干后把冰箱门打开，以免微量食品残渣产生不良气味。

1. 拔下电源插头，切断电源。
2. 取出冰箱内所有食品。
   3.有必要时，请参阅第27页“冰箱的清洁”所述的方法来清洁冰箱。

Q1：冰箱是否在工作？

现象	冰箱内的灯不亮。
原因	a. 电源未接通。b. LED 灯已损坏。
解决办法	a. 检查插头、插座、保险丝等是否有损坏,无问题后接通电源。b. 请参阅第29页“照明灯及其更换”的内容更换LED灯。

现象	冰箱不工作。
原因	a. 电源未接通。b. 电源电压过低。
解决办法	a. 检查插头、插座、保险丝等是否有损坏,无问题后接通电源。b. 请有关电力的专业人员解决电源问题。

Q2：冰箱压缩机工作的时间？

现象	开机时间较长或开停机频繁。
原因	a.初次使用时,冰箱内温度较高。b.环境温度较高或通风不良。c.冰箱门未关严或食品将门顶住未能关上。d.频繁开启冰箱门或开门时间过长。e.冰箱中一次放入大量食品需要冷却或冷冻。f.温度值设定的过低。
解决办法	只要把冰箱门关严,压缩机经过一段时间的运转,等冰箱内的温度达到平衡后,问题就会解决了。不过这段时间的长短,取决于温度设定的高低、周围环境温度的高低、开门频次及箱内存放食品的多少等。

Q3：冰箱内部的正常温度？

现象原因	箱内温度不够低。a. 温度值设定的过高。b. 冰箱门未关严或频繁开启冰箱门或开门时间过长。c. 冰箱受阳光直射或太靠近炉子、暖气等热源。d. 通风不良,有东西挡住了冰箱左右两侧板或后背钢板,或者是这些位置太脏。
解决办法	a. 将冰箱的温度设定值降低。具体调节方法请参阅第11页“温度的设定与调节”或第14~15页“冷藏室温度调节”和“冷冻室温度调节”。b. 将冰箱门关严,等冰箱正常运行一段时间后问题即可解决。c. 将冰箱换个远离热源的位置放置。d. 将冰箱换个通风良好的位置放置,或者清洁那些脏的位置,具体清洁方法请参阅第27页“冰箱的清洁”部分。

Q4：冰箱外部的水珠？

现象	冰箱外部出现水珠。
原因	此时空气的湿度较大。
解决办法	请用软布擦干即可。

Q5：冰箱内部的水珠？

现象	食品结霜或出现冰晶。
原因	a. 温度值设定的过高。b. 冰箱门未关严或食品将门顶住未能关上。c. 频繁开启冰箱门或开门时间过长。d. 食品过分靠近通风孔。
解决办法	将冰箱门关严,不要把食品过分靠近通风口。另外,冷冻包装物内的霜是正常现象,无需担心。

Q6：冰箱内的气味？

现象	冰箱内有异味。
原因	a. 有气味的食品未被密封。b. 有变坏的食品。c. 冰箱内部需要清洁。
解决办法	a. 将有气味的食品严密包住。b. 清理扔掉变坏的食品。c. 清洁冰箱内部,具体清洁方法请参见27页“冰箱的清洁”

Q7：冰箱外壳的温度？

现象	冰箱外壳有时候会发热,特别是刚买回来初次插电时。
原因	这不是故障,而是冰箱正常的散热。
解决办法	这是正常现象,无需担心。

Q8：冰箱正常工作时的声音？

现象	冰箱启动时发出较大的声音。
原因	由于刚接通电源,冰箱的运行状态还没有稳定。
解决办法	经过一段时间等运行稳定后,声音就会减小。

现象	冰箱在开停机时发出“嗒嗒”声。
原因	这是压缩机在正常工作时会发出的声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时发出“啪啪”声。
原因	由于温度的变化,蒸发器和管路由于热胀冷缩而发出的声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时有轻微吹风声。
原因	冰箱在工作时有风扇在工作。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时有流水声。
原因	液体制冷剂在蒸发器内流动时,会发出类似“流水”的声音。这种声音一般发生在蒸发器和压缩机两部分;当冰箱停止工作时,液态工质回流,也会连续或间断地发出像流水一样“哗哗”的声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时有“咝咝”声或“嗤嗤”声。
原因	在除霜循环时,滴落到加热丝上的水会发出“咝咝”声或“嗤嗤”声,在除霜结束后,有可能出现一种较轻微的“爆裂”声,同时蒸发器会产生沸腾声或“汩汩”声。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时噪音大。
原因	a. 地面不平坦,冰箱放置的不够稳固。b. 冰箱某一部分接触到外界物体或墙壁。
解决办法	a. 将冰箱换个平坦的位子放置并调节稳固。b. 将接触到冰箱的外界物体移开或将冰箱离开接触物一定距离。

海尔家用电冰箱保修说明

尊敬的用户：

感谢您使用海尔牌电冰箱，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修说明及发票，为您提供下列服务：

1. 整机免费包修一年。
2. 主要零部件（包括压缩机、蒸发器、冷凝器、主控板、箱体、门体、过滤器、毛细管、风扇电机、化霜加热丝、风门）免费包修三年。
3. 下列情况，不属于免费服务范围，但可实行收费修复、终身服务：
   [A]. 不能出示保修说明及发票；
   [B]. 发票涂改；
   [C]. 意外因素或使用不当造成损坏；
   [D]. 未经我公司许可，自行修理造成的损坏；
   [E]. 超过三包有效期，经修复仍可继续使用。
4. 三包有效期自开发票之日起计算，扣除因修理占用和无零部件待修的时间。 三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。
5. 产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。
6. 产品自售出之日起 15 日内，发生性能故障，消费者可以选择换货或修理。
7. “性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过保修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

“1 + 5”成套增值服务

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或维修服务时，我们将提供“1+5”成套服务：

“1”：服务一次就好

“5”：五项组合增值服务：

【A】安全测电服务：服务前为用户安全测电并提醒讲解到位；
【B】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；
【C】一站通检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；
【D】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；

【E】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需辅加材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999 999 或登录海尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com；
【2】海尔优家 APP：扫描机器上的二维码，手机客户端下载 APP；
【3】微信公众号：“海尔服务”。

如果您需要选购更多产品，请登录海尔网上商城 www.ehaier.com。

技术数据

型号	星级标志	气候类型	防触电保护类别	总容积	冷藏室容积	冷冻室容积
BCD-505WDSKU1		SN.N.ST.T	I类	505L	311L	160L
BCD-502WIBGU1		SN.N.ST.T	I类	502L	308L	160L

变温室容积	额定电压	额定频率	化霜输入功率	能效等级	年耗电量(kW·h/y)	综合耗电量(kW·h/24h)
34L	220V~	50Hz	190W	1级	299 0.82
34L	220V~	50Hz 190W	2	级	332	0.91

噪声(声功率级)	制冷剂 重量		冷却能力(kg/12h)	冷冻能力(kg/12h)	电源软缆连接方式
35dB(A)	R600a 60g	111kg	40	6.5	Y
35dB(A)	R600a 60g	112kg	40	6.5	Y

技术数据说明：

1. 根据国家标准 GB/T 8059 的要求, 气候类型为 SN.N.ST 型时, 冰箱使用环境温度为 10 38 ^° C ; 气候类型为 SN.N.ST.T 型时,冰箱使用环境温度为 10 43 ^° C 。

冰箱不宜在温度过高或者过低的环境温度中使用，如果在额定气候类型（环境温度范围）以外运行，则可能不能维持满意的间室温度。

1. 冰箱容积是根据国家标准 GB/T 8059，将间室内所有抽屉、滑轨及瓶座等附件全部取出的条件下测得的。
2. 所标注的年耗电量为按照国家标准 GB/T 8059 要求的方法，分别在 32° C 和 16° C 环境温度下，模拟用户使用进行测试（其中包括模拟装入标准规定数量的热食品），所测得的 32° C 环温下的耗电量按照 173 天、 16° C 环温下的耗电量按照 192 天计算，所得的一年的电能消耗量。

备注：在以上测试中，冷藏室控制在 4° C，冷冻室控制在 -18° C，变温室控制在 2° C。

1. 所标注的综合耗电量是根据标准 GB 12021.2 的要求，电冰箱在模拟用户使用状态下运行 24h 的实际耗电总量。其中包含了在使用过程中模拟装入热食品所引起的耗电量增加值。

综合耗电量的数值等于年耗电量再平均到每天的电能消耗量。

备注: 当放入食品较多, 环境温度较高, 开门频繁时, 实际耗电量高于所标注值是正常的。

1. 所标注的“噪声（声功率级）”是在国家标准 GB/T 8059 规定的消声室内，环境温度为 23° C，将冰箱空载、关门后至少运行 16h。在冷藏室和冷冻室达到规定的温度且运行稳定后进行测试。按照标准规定，模拟冰箱靠墙放置，在距离冰箱前、左、右、上四个表面 1 米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受冰箱装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

该系列冰箱执行国家标准：

GB/T8059《家用和类似用途制冷器具》

GB 12021.2《家用电冰箱耗电量限定值及能源效率等级》

生产许可证号：XK06-015-02101

装箱单

本产品因不断研究改进，保留冰箱各部件的变更权利，恕不另行通知，敬请谅解。

产品型号\数量\名称	使用说明书	可调底角	冷冻抽屉	冷冻托盘	冷藏抽屉	冷藏搁物架	保湿盖板	瓶座	药妆空间	可调垫片	蛋架	冰盒
BCD-505WDSKU1	1	2	2	2	2	3	1	5	1	3	2	1
BCD-502WIBGU1	1	2	2	2	2	3	1	5	1	3	2	1

产品中有害物质的名称及含量表

部件名称	有害物质						*明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的,除客户定制产品的部分POP广告贴画外,本产品中含有的其它部件及其均质材料均不含有害物质。*明细表中含有害物质的所有部件及其均质材料,均符合欧盟RoHS对有害物质限制使用的严格要求,请放心使用。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者的您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
箱体及其组件	○	○	○	○	○	○
门体及其组件	○	○	○	○	○	○
保温材料	○	○	○	○	○	○
压缩机	×	○	○	○	○	○
电脑板	×	○	○	○	○	○
制冷管件	○	○	○	○	○	○
制冷剂	○	○	○	○	○	○
控制器及电器元器件	○	○	○	○	○	○
电源线及连接线	○	○	○	○	○	○
包装印刷组件	○	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

冰箱食品接触材料列表

部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
携物架总成	玻璃/ABS/PS/铝合金等	GB 4806.1/GB 4806.7GB 4806.9	内胆	PS/ABS	GB 4806.1GB 4806.7
风道盖板	PS/ABS/PP/铝合金	GB 4806.1/GB 4806.7GB 4806.9	抽屉	PP/PS/ABS	GB 4806.1GB 4806.7
红外传感器罩	HDPE/ABS喷漆/PMMA	GB 4806.1/GB 4806.7GB 4806.10	制冰机及冰水组件	PS/铝	GB 4806.1/GB 4806.9GB 4806.7
蒸发器(丝管、吹胀)/管路等系统部件	铝合金+环氧树脂/铜管/铝管	GB 4806.1/GB 4806.9GB 4806.10	保鲜组件	ABS/PS	GB 4806.1GB 4806.7
机械温控器盒、温控器旋钮、开关等	阻燃PS/PS/PA	GB 4806.1/GB 4806.7	超导盘/冷冻铝盘	铝	GB 4806.1GB 4806.9
瓶座、果菜盒、药妆空间盒、蛋盒等	透明PS	GB 4806.1/GB 4806.7
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,部件材质包含但不限于本表列出的材质,本产品是否包含该部件,以产品的实际配置为准。

WIFI 模块功能使用说明

海尔智能冰箱控制操作步骤(BCD-505WDSKU1)

1 智能控制设备准备 → 2 软件的下载及安装

智能控制设备准备及软件下载

一、智能控制设备

准备工具：

1、一台无线路由器(符合 802.11b/g 协议)，仅支持2.4GHz频段，记住无线路由器的名称和无线网络密码，路由器名称请设置成英文字母或数字（不支持@、*、-等特殊字符）。
2、安装好客户端软件的安卓或苹果手机一部。

说明：

1、智能冰箱必须接入无线网，才可以使用手机客户端软件。
2、不建议把冰箱连接到公共 WIFI 网络中(如 CMCC)，如果连接到公共网络后，其它在此网络中的用户能够在网络中搜索到您家中的冰箱，不利于保护您的隐私。
3、冰箱需要放置在能接收无线路由器信号的位置。如果冰箱未与无线路由器连接良好，手机客户端软件会出现离线的提示信息，同时显示板上的 WIFI 图标也不显示。
4、使用手机客户端可以调节冰箱运行状态，调整前请仔细阅读提示信息，避免误操作导致冰箱内食物损伤。
5、本产品因不断研究改进，保留说明书中内容变更权利，具体更改内容以网站和手机端为准。

二、软件的下载及安装

1. 扫面下方二维码，下载并安装手机客户端软件“海尔优家”APP。

CMIIT ID:2015DP6120(M)、2017DP5606、2018DP7102的无线电发射模块。

1. 冰箱通电，进入配置模式：

①冰箱初次上电时自动进入配置模式；
②在解锁或锁定状态下，按“智能”3秒钟，进入配置模式；
进入配置模式开启后，显示板上的“WIFI”图标会快闪，可进行下一步“手机绑定”；30分钟内没有绑定成功，自动退出配置模式，“WIFI”图标会慢闪提示；若绑定成功，“WIFI”图标常亮；绑定成功后，当WIFI信号过弱时，“WIFI”图标熄灭。

1. 手机绑定：

打开手机客户端软件，按照指引进行绑定操作；若绑定失败，可返回重新进行绑定。

注意

因软件迭代，部分功能名称或页面会发生变化，请以实际下载版本为准。

WIFI 模块功能使用说明

海尔智能冰箱控制操作步骤(BCD-502WIBGU1)

1 智能控制设备准备 → 2 软件的下载及安装

智能控制设备准备及软件下载

一、智能控制设备

准备工具：

1、一台无线路由器(符合 802.11b/g 协议)，仅支持2.4GHz频段。
2、安装好客户端软件的安卓或苹果手机一部。

说明：

1、智能冰箱必须接入无线网，才可以使用手机客户端软件。
2、不建议把冰箱连接到公共 WIFI 网络中(如 CMCC), 如果连接到公共网络后, 其它在此网络中的用户能够在网络中搜索到您家中的冰箱, 不利于保护您的隐私。
3、冰箱需要放置在能接收无线路由器信号的位置。如果冰箱未与无线路由器连接良好，会出现离线的提示信息。
4、使用手机客户端可以调节冰箱运行状态，调整前请仔细阅读提示信息，避免误操作导致冰箱内食物损伤。
5、本产品因不断研究改进，保留说明书中内容变更权利，具体更改内容以网站和手机端为准。

二、软件的下载及安装

1. 扫面下方二维码，下载并安装手机客户端软件“海尔优家”APP。

本设备包含型号核准代码为：CMIIT ID:2019DP3384的无线电发射模块

1. 冰箱通电，并连接家庭WiFi网络，使冰箱处于联网状态；
2. 根据手机客户端提示，完成冰箱绑定。

注意 因软件迭代，部分功能名称或页面会发生变化，请以实际下载版本为准。

XK06-015-02101

合格证

地址：安徽省合肥市经济技术开发区紫云路22号

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2019年A版

专用号:0060528970A

厂家代码：V14252
