用户手册 JC-450WGHU1 HAIER

(产品外观、尺寸、颜色、图案以实物为准)

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权

准为物 实 以请观外品产 ·

· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

“1+5”成套服务

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

“1+5”的成套服务：

1: 一次就好服务。

5: 五项增值服务:

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；
(2) 讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；
（3）一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；
（4）全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；
(5) 现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心，我们友情提醒：

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“智家服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话4006999999，或通过“海尔智家”APP-“智家服务”、“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区（预约服务、一键安装、一键维修）：

手机搜索安装“海尔智家”APP，您可通过“智家服务”版块选择安装、维修等服务。如您需要选购更多产品，可在“海尔智家”APP-“商城”进行选购。（更便捷、更快速、更省钱）

期待您的参与！

型号：
JC-450WGHU1

产品合格证

产品名称：见铭牌

产品型号：见铭牌

出厂编号：见条码

检验日期：见条码

检验结论

凡带有该标志的内容，是必须禁止的行为，否则可能会造成产品的损坏或危及使用者的人身安全。

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏。

警告

凡带有该标志的内容，是表示如果操作错误有可能造成用户受到人身伤害。

注意

凡带有该标志的内容，是表示如果操作错误有可能造成物品及财产的损害

本机使用交流220V/50Hz电源

如果电压波动范围较大(超过187V\~242V)，有可能造成酒柜无法启动、温控器或压缩机损毁，或者有异常噪声。这时候，需要加装750W以上的自动稳压器配合使用。

使用三孔插座（接地）

在任何情况下，请保证所使用的插座连接了接地线，并且切勿改造电源线和插头。

电源线插头应保持与插座牢固接触，否则可能导致火灾。

酒柜安装就位后，插头应在容易被够到的地方，以保证发生意外时可以及时拔下酒柜插头。

切勿损坏电源线

切勿以拉扯电源线的方法拔出酒柜的插头。一定要握住插头，然后从插座中拔出。

切勿让箱体压住电源线或人为踩踏电源线。

搬运酒柜时，请小心谨慎，将电源线捆扎起来，切勿滚压电源线。

当电源线损坏时

如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

当有煤气等易燃气体泄露时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插本产品等电器件的电源插头。

小心冻伤

酒柜开始运行后，切勿用手触摸内胆制冷表面，尤其是手湿的时候，否则，皮肤可能会粘在内胆表面上，造成伤害。

酒柜废弃不用时

请使酒柜远离火源，以防意外。并且请将酒柜门卸掉，以免儿童进入玩耍而发生意外。并将酒柜送到指定处理地点进行妥善处理或或交由专业人员处理，不应随意丢弃，以避免对环境造成危害或引发其它危险。

严禁私自改造酒柜

不得损坏制冷回路。严禁私自拆卸、改造酒柜。维修酒柜必须由具有专业资格的人员来进行。

维修

维修酒柜必须由具有专业资格的人员来进行。采用LED照明装置，一旦灯罩防护装置破损，务必及时更换，避免直视LED可能带来对视觉的伤害。照明灯如出现故障，请勿自行拆卸。请及时联系售后人员予以更换。

警告

产品内严禁放入易燃、易爆的危险品（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

为保证安全，建议不要在产品台面上放置电源插座、稳压电源、微波炉等电器；除了制造商推荐使用的类型外，不得在器具的食品储藏室使用电器。

不要在产品顶部放置不稳定的物品(重物、有水的容器)，以免掉下伤人或溢水导致漏电。

警告

在产品附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

除了制造商推荐的方式外，不得使用机械设备或其他方式加速除霜过程。

注意

使用过程中如触摸冷柜感觉有麻电、发生异常声响、刺鼻气味、冒烟等异常现象，请立即切断电源停止使用，并及时与本公司售后服务部门联系。

器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用，除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。

警告

请注意看护儿童

避免儿童吊在门体上玩耍，以免门体倾斜或整机倾倒造成人身伤害。

防止儿童将手、脚等伸入机仓、后背等金属防护部件的各种冲孔、边缝处，以免对身体造成意外伤害。

警告

注意防水

切勿用水喷淋、冲洗酒柜，也不要将酒柜放置在潮湿、容易溅到水的地方，更不能向酒柜内充水，以免影响酒柜的电气绝缘性能。甚至可能会导致触电、火灾等意外。

注意

以下情况请拔下电源插头

清洁及维修酒柜前，或者当酒柜出现故障或停电时，请拔下酒柜的电源插头，至少保持间隔7分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

警告

使用场所

本器具用于家用和类似用途,如:

商店、办公室或其他工作场合的厨房区域；

农场以及宾馆、汽车旅店和居住型环境的顾客；

家庭旅馆型环境；

餐饮业和类似的非零售业应用。

警告

器具周围或在嵌入式结构里无阻碍物，保持通风通畅。

警告

本产品按照国家标准的规定，只适用于储藏葡萄酒，不能用于其他用途，如储存活物、鲜花、药品、疫苗、化学试剂、血液制品和生物制品等。

2 使用酒柜

■ 报警及故障

当酒柜出现故障报警时，请及时联系售后服务部门。如短时间内不能排除报警或故障，请及时将酒柜内储藏的物品另行存放，以免您的贵重物品发生损坏。

放置

注意

请将电源插头插在220V单相三级交流电电源插座上。通电源后进行试运行，若一个小时有明显降温感觉，表示工作正常，然后将酒类装入柜内储藏。

警告

酒柜需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块，切勿将酒柜的包装泡沫垫块用来垫高酒柜。

警告

不要放在潮湿或易溅水的地方，溅得水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

(no text)

不要放置在太冷的环境中，也不要放在雨中使用。

(no text)

放置酒柜应该远离热源并避免太阳光直射，以免影响酒柜的工作性能。

注意

箱体外侧发热，为正常现象。

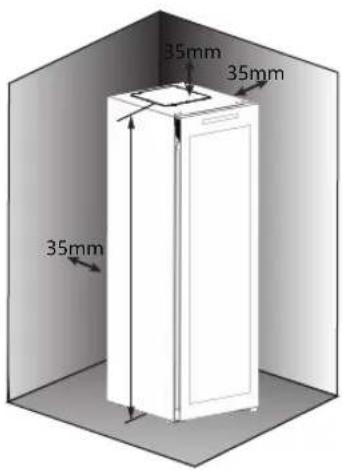

应放置于通风良好的地方，酒柜周围包括后背应留有35mm以上的空间。

酒柜显示板温度显示范围为 5^ 20^ ；酒柜默认储藏温度设置值为 12^ ，为更好地使用产品，请在初次使用时自行设定储藏温度。

a.温度调节：在锁屏状态下，长按“💡”按键3秒，倒计时3，2，1，显示屏解锁。在解锁状态下，按“+”或“-”按键，显示屏温度数字闪烁，继续按“+”或“-”进行温度设置，设置完成后，温度数值闪烁3次后，显示屏默认当前设置档位，并退出闪烁状态；

b. 模式调节：在解锁状态下，按“ ^③ ”按键进行模式调节，起泡酒范围5\~8℃，默认8℃，白葡萄酒范围9\~12℃，默认12℃；红葡萄酒范围13\~20℃，默认16℃

c.照明按键：酒柜箱内设有LED灯，按下“💡”按键，开启照明灯，再按一下“💡”按键，关闭照明灯。

(LED灯参数:12VDC，用户不得自行更换LED灯板部件。如果照明灯不亮，请联系售后服务中心，请专业人员更换);

d.°F/°C转换功能：显示屏解锁状态下，按“ 610 ”按键，进行华氏度/摄氏度温度显示调节。（长按“ 610 ”按键3秒，显示数字为酒柜箱内湿度。）

e.锁屏：锁屏状态下“💡”键图标亮，长按3S后，倒计时3，2，1，显示屏解锁，“💡”半亮；

f.温度断电记忆功能：酒柜在断电情况下，之前设置的温度会被记忆，重新通电后仍按断电前的设定温度工作。

g.电源按键：长按“⏻”键5秒钟，倒计时5，4，3，2，1，整机电源关闭；在关闭状态下，长按此按键5秒钟，倒计时5，

4，3，2，1，整机电源开启，显示屏处于锁屏状态。此时超过30s不进行按键操作，显示屏变为屏保模式。在屏保模式下，点击显示屏任何按键，显示屏点亮，点亮状态为锁屏状态；

■ 海尔智家酒柜控制操作步骤

一、APP的下载登录

1、下载及安装：扫描下方二维码或应用市场搜索“海尔智家”，下载并安装智能APP。

2、注册登录：在APP首页，根据向导完成账号注册并登录。

二、设备的添加及绑定

1、配网设置：智能产品通电，进入配置模式。长按“💡”键3秒或初次上电1分钟后，Wi-Fi图标开始快速闪烁，自动进入配置模式；如果30分钟内配置成功，则Wi-Fi图标长亮，否则慢闪。如需再配置，需按上述操作重新进入配置模式。

2、设备绑定：打开海尔智家APP，点击添加设备，按照指引进行绑定操作，若绑定失败，可返回重新进行绑定。

三、常见配网失败原因排查及安全使用注意事项：

1、智能产品必须接入无线网，才可以使用手机客户端软件；

2、无线网络（符合 802.11b/g 协议）仅支持2.4GHz频段，Wi-Fi名称请设置成英文字母或数字（不支持@、*、-等特殊字符）；

3、智能产品需要放置在能接收无线路由器信号的位置。如果产品未与无线路由器连接良好，手机客户端软件会出现离线的提示信息；

4、使用手机客户端可以调节智能产品运行状态，调整前请仔细阅读提示信息，避免误操作导致产品内部食物损坏；

5、不建议把智能产品连接到公共Wi-Fi网络中，如果连接到公共网络后，其它在此网络中的用户能够搜索到您家中的智能产品，不利于保护您的隐私；

6、本设备包含型号核准代码为 CMIIT ID：2017DP5606、2018DP7102、2021DP14661、2020DP4993的无线电发射模块。注意：

1、若本产品无Wi-Fi配置，则不可进行配网操作；

2、产品会因功能迭代，导致APP界面与说明书不一致,厂家保留说明书内容变更权利,请用户以实际APP界面为准。

开机

1. 清洁酒柜

使用前先对酒柜内部进行清洁，并检查排水管是否畅通。（详细说明请参阅[3.清洁与保养]）

2. 平稳放置30分钟

调节底部平衡底脚，使酒柜平稳放置，清洁完毕后，先不要接通电源，让酒柜静置30分钟以上再接通电源，以确保冷柜正常运转。

3. 关闭酒柜门，插上电源线

- 接通电源后，酒柜开始工作。

- 如果酒柜长时间未工作，请检查电源插座和家中的电路是否正常。

若半小时后打开酒柜门，内部有明显降温感觉，表示酒柜工作正常。

酒类贮存指导

警告

酒柜内存储物品，严禁碰触箱内制冷部件，堵塞风道风口，避免化霜水泡坏酒标及冻坏存酒。

·贮存酒类时，应在酒瓶之间保留一定的空隙，有利于冷气循环。

·酒类放入酒柜前应密封起来，既可防止水分散失，又防止串味。

·包装食品时只能采用适于冷藏的包装材料，材料必须无毒、无味、不透气、不透水。

·在贮存酒类时，一定要遵照生产厂家所注明的储存期限。（可在包装袋上注明储藏的日期，以免过期）。

· 带 Wi-Fi 功能的酒柜，用户在使用手机客户端调节酒柜运行状态时，调整前请仔细阅读提示信息，避免误操作导致酒柜内储藏的物品损伤。

3 清洁与保养

清洁时

• 清洁前请务必将电源插头拔掉。
• 清洁时请用软布或海绵，蘸清水或肥皂液（无腐蚀性的中性清洗剂均可）。
  · 请勿使用有机溶剂、碱性洗涤剂、沸水、洗衣粉或酸等清洁酒柜。
  · 该酒架为实木材质，遇水易受潮发霉。日常清洁时，请用干抹布擦拭，切勿用湿抹布擦拭。

清洁时严禁用水冲洗酒柜压缩机仓。清洁后用干布擦净，以防生锈。

本产品以自动方式除霜，不需人工操作。

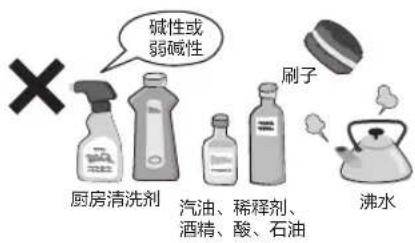

以下物品会损伤酒柜表面

停止使用时

停电时

由于断电或其他故障引起酒柜内温度回升，会缩短酒类的贮存期限及降低其饮用品质。

搬运酒柜

· 拔下电源插头，切断电源。
· 取出酒柜内所有酒类及其它物品。

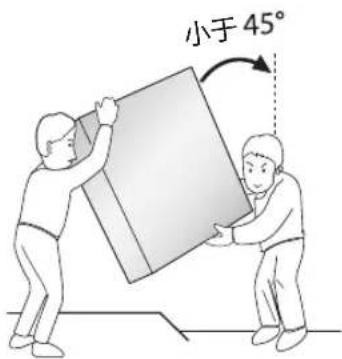

搬运酒柜时，最大倾斜角度不能超过 45^ （与垂直方向之间的夹角），以免造成制冷系统故障，影响正常使用。

长期停止使用

如果酒柜需要长期停止使用，应拔下电源插头，切断电源，按上述方法进行清洁，并晾干后封存。

一般情况下不要停用酒柜，以免影响酒柜使用寿命。拔下电源后，至少保持隔7分钟，才能再次接通电源。

4 疑问解答

常见问题

噪声过大?	·请保持酒柜放置平稳,放置不平稳运行时会产生噪声。 ·请保持酒柜外表没有接触其他物体或墙壁。
酒柜内发出液体流动的声音?	·这是制冷剂在制冷系统循环管路内流动的声音,属于正常现象,不必处理。
酒柜不工作?	·确保酒柜插头与电源插座连接正常;电源插座通电;家中保险丝良好。 ·压缩机有保护模式,运行间隔时间为7分钟。
箱壳、内胆角部为什么有轻微的条状凸起?	·这是因为隐藏在箱体内的系统管路与箱壳(内胆)紧密贴合,保证散热、制冷效果好,酒柜工作效率高。
门体关不严、冷气泄漏?	·产品使用一段时间后,因柜内温度较低,容易造成门封条变硬、变形。处理方法:1、用吹风机热风烘烤变形处或用热毛巾捂在变形处。2、门封条变软后关门压紧。
压缩机长时间保持运转?	·如果在夏季环境温度较高,压缩机工作时间较长属于正常现象。 ·如果酒柜内不够冷,请检查:酒柜门如果没关严或开门次数过多,请将门关严或减少开门次数。一次性放入饮品量不宜过多,同时饮品之间应保留一定空隙。 ·如果酒柜内温度达到冷冻所需温度,请检查温度设置,可设置在较大数字的档位。
酒柜运转时,发出“啪啪”的声音?	·这是因为酒柜开始、停止使用的过程中,酒柜内的温度突然变化,各种材料由于热胀冷缩的不一致,而产生相互细微的移动引起的。 ·酒柜开始、停止使用的过程中,启动继电器、热保护器等电器部件动作引起的。
酒柜不能很好的制冷?	·请调节档位。 ·酒柜受到阳光直射或者附近有热源。 ·酒柜内有热的饮品。 ·酒柜内饮品摆放过于拥挤,不利于冷气循环。 ·酒柜门频繁地打开或者没有关好。
酒柜内有异味?	·新买的酒柜内有发泡剂或塑料的气味,这是正常现象,后续会慢慢挥发。 ·请及时检查柜内有无变质的饮品。 ·有气味的饮品应用塑料袋严密包住。 ·酒柜需定时清洁。
酒柜门体上有凝露?	·门是否开启太频繁或打开时间较长。 ·柜内温度设定值是否调节的很低。 ·外界环境温度高湿度大的季节易出现此现象,请用干抹布擦干即可。
灯不亮?	·电源是否接通;灯是否损坏; ·产品是否处于休眠模式;

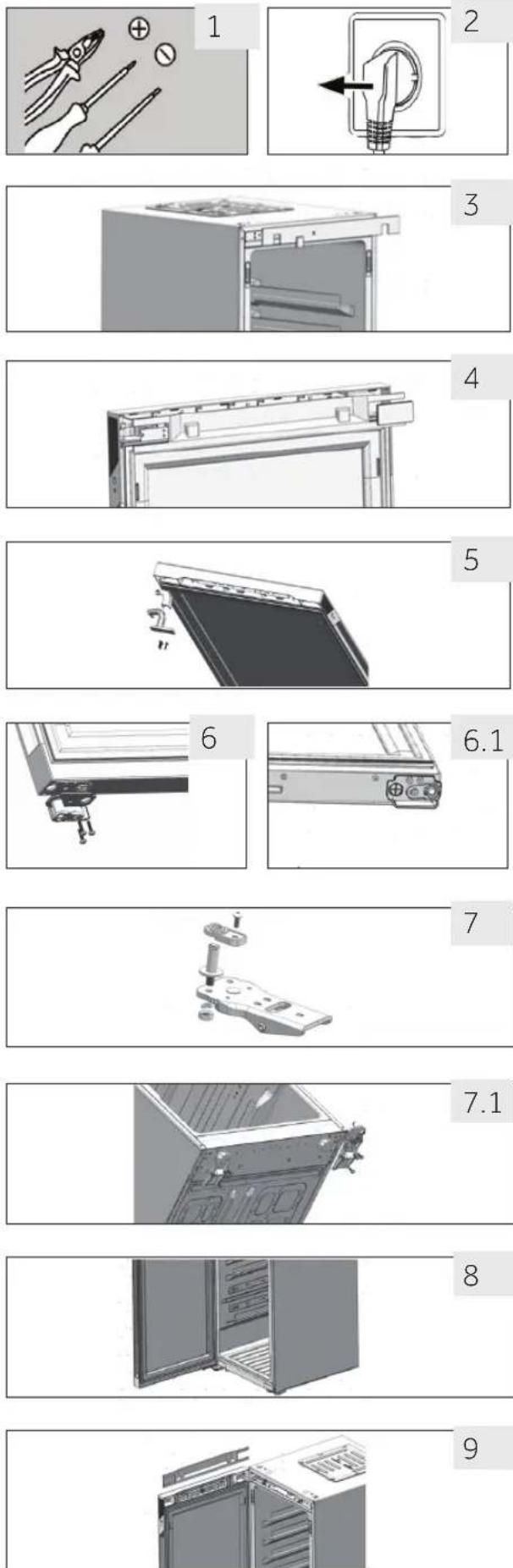

5 左右换门步骤

1、提供必要的工具。
2、拔下电器插头。
3、拆下上梁盖和小盖，小盖左右换位安装。
4、拆下甩线盒盖和装饰盖、橡胶堵，装饰盖和橡胶堵都需要左右换位安装。
5、拆下铰链罩，用工具拆下3颗螺丝，取下门体。
6、用工具拆下门体下方3颗螺丝，门体凸轮和门止档；左右换位安装到门体另一侧。
7、用工具拆下箱体下铰链总成，在下铰链总成中先拆下铰链凸轮，铰链轴换到右侧螺丝孔，安装牢固。与箱体右侧脚轮支撑总成换位安装。
8、门体竖直向下安装到铰链轴上。
9、上铰链穿入门体轴孔中，与箱体固定牢固，安装甩线盒盖和上梁装饰盖。

6 规格、装箱单、装瓶图

技术数据

型号

气候类型

防触电保护类型

总容积(L)

额定电压(V)

额定频率(Hz)

输入功率(W)

温度范围(°C)

装瓶量(瓶)

噪声声功率级dB(A)

年耗电量(kW h/y)

标准耗电量(kW·h/24h)

制冷剂R600a(g)

电源软缆连接方式

重量(kg)

外形尺寸宽x深x高(mm)

JC-450WGHU1

SN-ST

I 450 220

50 100 5

~20 225

36 194 0.53

45 Y 96

597×714

×1900

注：·根据国家标准规定，气候类型为SNNST时，酒柜使用环境温度10～38℃。
警告 如果器具在额定气候类型（环境温度范围）以外运行，则器具可能不能维持满意的间室温度。
· 技术数据中所标注的“噪声（声功率级）”是在国家标准GB/T 8059规定的消声室内，环境温度为23℃，将酒柜空载、关门后至少运行16h。在酒柜达到规定的温度且运行稳定后进行测试。按照标准规定，模拟酒柜靠墙放置，在距离酒柜前、左、右、上四个表面1米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受酒柜装载酒类数量、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。
· 技术数据中所标注的年耗电量是按照国家标准GB/T 8059要求的方法分别在32℃和16℃环境温度下，模拟用户使用时进行测试，所得一年电能消耗量（其中32℃环温下的耗电量按照173天，16℃环温下的耗电量按照192天计算）。
· 技术数据中所标注的标准耗电量是根据国家标准GB12021.2要求的方法，分别在32℃和16℃环境温度下进行测试，酒柜温度控制在12℃情况下，不开门、稳定运行24小时所测得的耗电量。
· 产品能耗等级及能耗标准请参照产品能耗标贴。在实际使用过程中，当环境温度过高、开关门频繁、以及一次性放入酒品过多时，会增加酒柜的热负荷，实际耗电量会高于标注值，是正常现象。
该系列产品执行企业标准：Q/0212 BGC 007。
(注：本公司注重科技更新，参数变更后，恕不另行通知)

装箱单

型号	使用说明书	说明书袋	酒架	钥匙	铰链罩
JC-450WGHU1	1	1	6	2	1

注：本产品因不断研究改进，本公司保留产品各部件的变更权利，恕不另行通知，敬请谅解。

装瓶示意图及标准瓶图示

感谢您使用海尔牌酒柜，我公司将按照《中华人民共和国消费者权益保护法》的有关规定。凭此保修证及发票为您提供下列服务：

1. 整机免费包修一年。
2. 主要零部件（包括压缩机、蒸发器、电磁阀、主控板、柜体、冷凝器、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免费包修三年。
3. 下列情况，不属免费服务范围，但可实行收费修复、终身服务：

[A] 不能出示保修证及发票；

[B] 发票涂改；

[C] 意外因素和使用不当造成损坏；

[D] 未经我公司许可，自行修理造成的损坏；

[E] 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零配件待修的时间。三包有效期内消费者凭发票及三包凭证办理修理、换货、退货。
   5.产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。
2. 产品自售出之日起15日内，发生性能故障，消费者可以选择换货或者修理。
3. “性能故障”，是指产品不符合安全、卫生需求、存在危机人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

有害物质含量表

产品中有害物质的名称及含量表
部件名称	有害物质					*上述明细中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件以产品的实际结构为准。*明细中未列明的其它部件或材料均不含有害物质。温馨提示:1.为了保护环境,本产品或其中的部件报废后,作为消费者的您有责任将其与生活垃圾分开,送至有资质的回收站点。2.由回收处理站点按照国家相关规定进行分类拆解回收再利用等3.有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)
箱壳、门壳、内胆	○ ○	○ ○ ○	○
门衬、门封	○ ○	○ ○ ○	○
电脑板、显示板、主控板	×	○	×	○ ○	○
压缩机及附件	×	○ ○	○ ○ ○
温控器、开关	×	○	×	○ ○	○
照明灯、指示灯	×	○ ○	○ ○ ○
保温材料	○ ○	○ ○ ○	○
制冷剂	○ ○	○ ○ ○	○
制冷管件	○ ○	○ ○ ○	○
风机	×	○ ○	○ ○ ○
电源线	×	○ ○	○ ○ ○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。说明:超出限量要求的部件或材料均满足《达标管理目录限用物质应用例外清单》的要求。

请扫描机身二维码，了解《绿色产品标识》详情
