用户手册 JC-93GHUD1 HAIER

型号：

JC-93GHUD1

WS030GHUD1

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权

准为物 实 以请观外品产

· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用
· 阅后请与发票一并妥善保存

(产品外观、尺寸、颜色、图案以实物为准)

准为物 实 以请观外品产

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

“1+5”的成套服务：

1: 一次就好服务。

5: 五项增值服务:

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；
(2) 讲解指导服务: 向您讲解产品使用、保养常识, 指导用户正确使用服务;
（3）一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；
（4）全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；
(5) 现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心，我们友情提醒：

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“智家服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话4006999999，或通过“海尔智家”APP-“智家服务”、“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区（预约服务、一键安装、一键维修）：

手机搜索安装“海尔智家”APP，您可通过“智家服务”版块选择安装、维修等服务。如您需要选购更多产品，可在“海尔智家”APP-“商城”进行选购。（更便捷、更快速、更省钱）

期待您的参与！

“1+5”成套服务

产品合格证

产品名称：见铭牌

产品型号：见铭牌

出厂编号：见条码

检验日期：见条码

检验结论：

(

检验印章：

检验合格准予出厂

QC 02

青岛海尔特种电冰柜有限公司

地址:青岛经济技术开发区海尔工业园

版次：2022年 第2版

专用号:0070516074

凡带有该标志的内容，是必须禁止的行为或操作，否则可能会造成产品的损坏或危及使用者的人身安全。

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏。

凡带有该标志的内容，是表示如果操作错误有可能造成用户受到人身伤害。

凡带有该标志的内容，是表示如果操作错误有可能造成物品及财产的损害

本机使用交流220V/50Hz电源

如果电压波动范围较大(超过187V\~242V)，有可能造成酒柜无法启动、温控器或压缩机损毁，或者有异常噪声。这时候，需要加装750W以上的自动稳压器配合使用。

使用三孔插座（接地）

在任何情况下，请保证所使用的插座连接了接地线，并且切勿改造电源线和插头。

电源线插头应保持与插座牢固接触，否则可能导致火灾。

酒柜安装就位后，插头应在容易被够到的地方，以保证发生意外时可以及时拔下酒柜插头。

切勿损坏电源线

切勿以拉扯电源线的方法拔出酒柜的插头。一定要握住插头，然后从插座中拔出。

切勿让箱体压住电源线或人为踩踏电源线。

搬运酒柜时，请小心谨慎，将电源线捆扎起来，切勿滚压电源线。

当电源线损坏时

如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

当有煤气等易燃气体泄露时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插本产品等电器件的电源插头。

小心冻伤

酒柜开始运行后，切勿用手触摸内胆制冷表面，尤其是手湿的时候，否则，皮肤可能会粘在内胆表面上，造成伤害。

酒柜废弃不用时

请使酒柜远离火源，以防意外。并且请将酒柜门卸掉，以免儿童进入玩耍而发生意外。并将酒柜送到指定处理地点进行妥善处理或或交由专业人员处理，不应随意丢弃，以避免对环境造成危害或引发其它危险。

严禁私自改造酒柜

不得损坏制冷回路。严禁私自拆卸、改造酒柜。维修酒柜必须由具有专业资格的人员来进行。

维修

维修酒柜必须由具有专业资格的人员来进行。采用LED照明装置,一旦灯罩防护装置破损,务必及时更换,避免直视LED可能带来对视觉的伤害。照明灯如出现故障,请勿自行拆卸。请及时联系售后人员予以更换。

警告

产品内严禁放入易燃、易爆的危险品（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

为保证安全，建议不要在产品台面上放置电源插座、稳压电源、微波炉等电器；除了制造商推荐使用的类型外，不得在器具的食品储藏室使用电器。

不要在产品顶部放置不稳定的物品(重物、有水的容器)，以免掉下伤人或溢水导致漏电。

警告

除了制造商推荐的方式外，不得使用机械设备或其他方式加速除霜过程。

在产品附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

注意

使用过程中如触摸冷柜感觉有麻电、发生异常声响、刺鼻气味、冒烟等异常现象，请立即切断电源停止使用，并及时与本公司售后服务部门联系。

器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用，除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。

警告

请注意看护儿童

避免儿童吊在门体上玩耍，以免门体倾斜或整机倾倒造成人身伤害。

防止儿童将手、脚等伸入机仓、后背等金属防护部件的各种冲孔、边缝处，以免对身体造成意外伤害。

警告

注意防水

切勿用水喷淋、冲洗酒柜，也不要将酒柜放置在潮湿、容易溅到水的地方，更不能向酒柜内充水，以免影响酒柜的电气绝缘性能。甚至可能会导致触电、火灾等意外。

注意

以下情况请拔下电源插头

清洁及维修酒柜前，或者当酒柜出现故障或停电时，请拔下酒柜的电源插头至少保持间隔7分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

警告

使用场所

本器具用于家用和类似用途,如:

商店、办公室或其他工作场合的厨房区域；

农场以及宾馆、汽车旅店和居住型环境的顾客；

家庭旅馆型环境；

餐饮业和类似的非零售业应用。

警告

器具周围或在嵌入式结构里无阻碍物，保持通风通畅。

警告

本产品按照国家标准的规定，只适用于储藏葡萄酒，不能用于其他用途，如储存活物、鲜花、药品、疫苗、化学试剂、血液制品和生物制品等。

2 使用酒柜

各部件说明

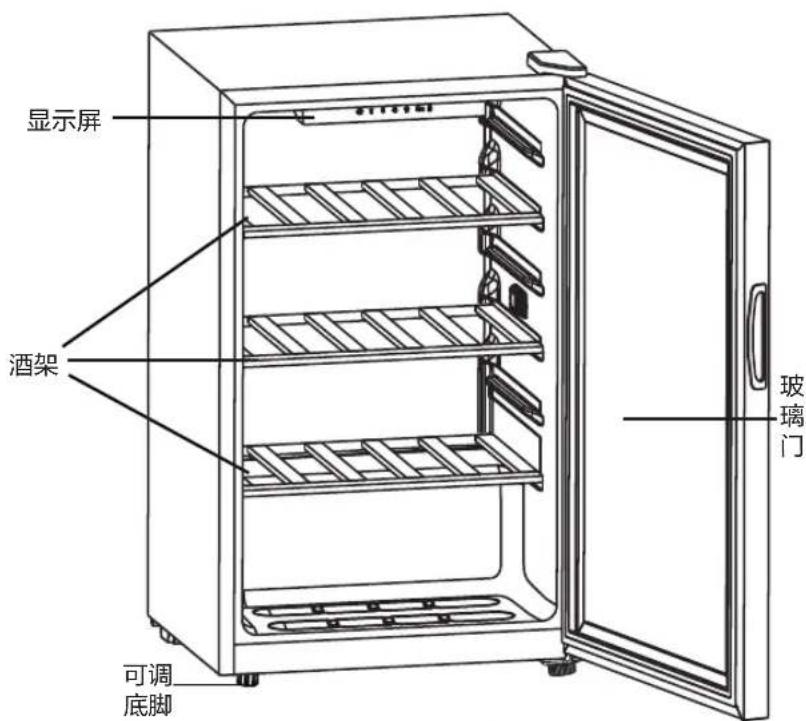

酒柜各部分构件名称

(以JC-93GHUD1型号为例)

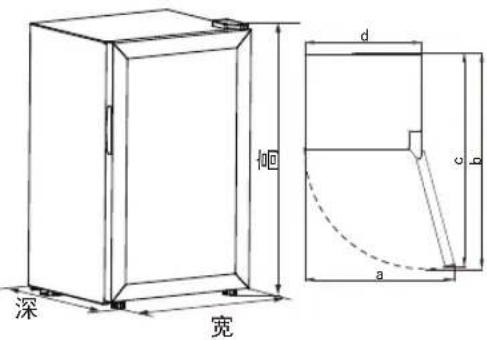

产品开门尺寸示意图：
(单位: mm)

型号	abcd
JC-93GHUD1	710	919	877	499
WS030GHUD1	710	919	877	499

注：各系列型号产品的尺寸见技术数据。

温馨提示：
由于是直冷系统，设定档位代表箱内平均温度，箱内具体某点温度与设定档位有偏差是正常的。

放置

注意

请将电源插头插在220V单相三级交流电电源插座上。

接通电源后，若半小时有明显降温感觉，表示工作正常，然后将酒类装入柜内储藏。

警告

酒柜需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块，切勿将酒柜的包装泡沫垫块用来垫高酒柜。

警告

不要放在潮湿或易溅水的地方，溅得水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要放置在太冷的环境中，也不要放在户外和雨中使用。

放置酒柜应该远离热源并避免太阳光直射，以免影响酒柜的工作性能。

注意

箱体外侧发热，为正常现象。

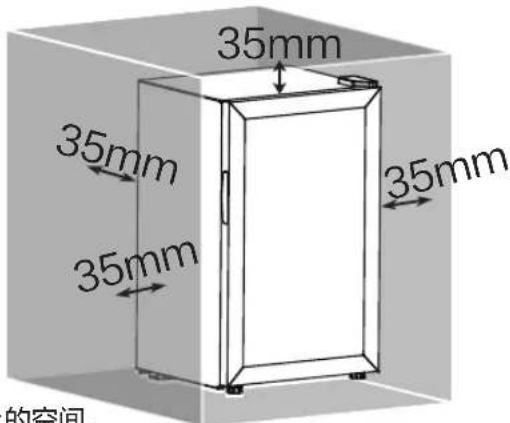

应放置于通风良好的地方，酒柜周围包括后背应留有35mm以上的空间。

调控运行

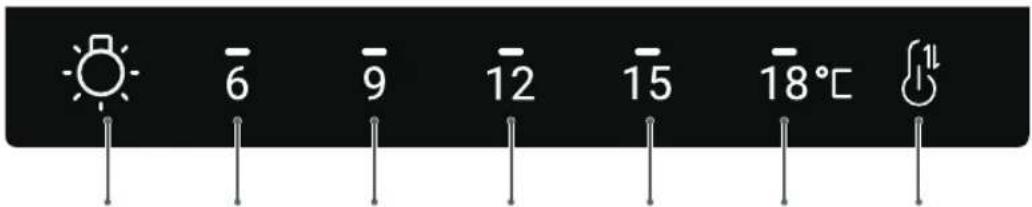

主要功能介绍

◆ 按一下“温度键”，当前设置温度档位上部图标亮；再按一下“温度键”，温度设定上调1个档位，共计5档位。当到达18℃后，如果继续调档，则为6℃，依次循环。选定所需档位后，停止操作5秒钟，则系统自动默认当前设置参数。

照明调节

◆ 按一下“照明键”，箱内照明灯亮；再按一下“照明键”，箱内照明灯熄灭，依次循环。

断电记忆功能

◆ 酒柜温度设定会被记忆。重新插电后会恢复至断电前设定状态。

——酒类贮存指导——

警告

· 酒柜内存储物品，严禁碰触箱内制冷部件，避免化霜水泡坏酒标及冻坏存酒。
· 贮存酒类时，应在酒瓶之间保留一定的空隙，有利于冷气循环。
· 酒类放入酒柜前应密封起来，既可防止水分散失，又防止串味。
· 包装食品时只能采用适于冷藏的包装材料，材料必须无毒、无味、不透气、不透水。
· 在贮存酒类时，一定要遵照生产厂家所注明的储存期限。（可在包装袋上注明储藏的日期，以免过期）。

开机

1. 清洁酒柜

使用前先对酒柜内部进行清洁，并检查排水管是否畅通。（详细说明请参阅[3. 清洁与保养]）

2. 平稳放置30分钟

调节底部平衡底脚，使酒柜平稳放置、清洁完毕后，先不要接通电源，让酒柜静置30分钟以上再接通电源，以确保冷柜正常运转。

3. 关闭酒柜门，插上电源线

• 接通电源后，酒柜开始工作。
  · 如果酒柜长时间未工作，请检查电源插座和家中的电路是否正常。
  若半小时后打开酒柜门，内部有明显降温感觉，表示酒柜工作正常。

3 清洁与保养

清洁时

• 清洁前请务必将电源插头拔掉。
• 清洁时请用软布或海绵，蘸清水或肥皂液（无腐蚀性的中性清洗剂均可）。
• 请勿使用有机溶剂、碱性洗涤剂、沸水、洗衣粉或酸等清洁酒柜。
  · 该酒架为实木材质，遇水易受潮发霉。日常清洁时，请用干抹布擦拭，切勿用湿抹布擦拭。

注意

清洁时严禁用水冲洗酒柜压缩机仓。清洁后用干布擦净，以防生锈。

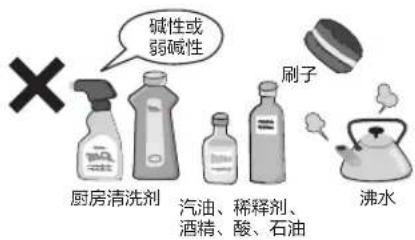

以下物品会损伤酒柜表面

停止使用时

停电时

警告

由于断电或其他故障引起酒柜内温度回升，会缩短酒类的贮存期限及降低其饮用品质。

搬运酒柜

· 拔下电源插头，切断电源。
· 取出酒柜内所有酒类及其它物品。

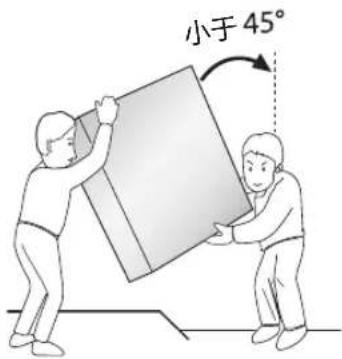

搬运酒柜时，最大倾斜角度不能超过 45^ （与垂直方向之间的夹角），以免造成制冷系统故障，影响正常使用。

长期停止使用

如果酒柜需要长期停止使用，应拔下电源插头，切断电源，按上述方法进行清洁，并晾干后封存。

注意

一般情况下不要停用酒柜，以免影响酒柜使用寿命。拔下电源后，至少保持隔7分钟，才能再次接通电源。

4 疑问解答

常见问题

内胆后背结霜、流水?	·此为正常现象,酒柜内胆后背设计有制冷管路,运行时正常制冷的体现。酒柜会自动化霜,化霜水会流入蒸发皿中蒸发掉,不影响正常使用。
噪声过大?	·请调节底部可调底脚,保持酒柜平稳,放置不平稳运行时会产生噪声。·请确认酒柜没有接触其他物体或墙壁。
酒柜内发出液体流动的声音?	·这是制冷剂在制冷系统循环管路内流动的声音,属于正常现象,不必处理。
酒柜不工作?	·确保酒柜插头与电源插座连接正常;电源插座通电;家中保险丝良好。·压缩机有保护模式,运行间隔时间为7分钟。
箱壳、两侧为什么有轻微的条状凸起?	·这是因为箱体内的系统管路与箱壳(内胆)紧密贴合,热胀冷缩现象导致,目的是保证散热效果好,酒柜工作效率高。
门体关不严、冷气泄漏?	·产品使用一段时间后,因柜内温度较低,容易造成门封条变硬、变形。处理方法:1、用吹风机热风烘烤变形处或用热毛巾捂在变形处。2、门封条变软后关门压紧。
压缩机长时间保持运转?	·在夏季因环境温度较高,压缩机工作时间较长属于正常现象。·如果酒柜内不够冷,请检查:酒柜门是否没关严或开门次数过多,请将门关严或减少开门次数。一次性放入饮品量不宜过多,同时饮品之间应保留一定空隙。·酒柜设置档位是否过低?酒柜设置档位可适当调高。
酒柜运转时,发出“啪啪”的声音?	·酒柜使用的过程中,因温度变化,各种材料由于热胀冷缩导致。热胀冷缩的不一致,而产生相互细微的移动引起的。酒柜使用的过程中,继电器等电器部件动作引起的。
酒柜不能很好的制冷?	·酒柜档位是否设置过高。·酒柜受到阳光直射或者附近有热源。·酒柜内有热的饮品。·酒柜内饮品摆放过于拥挤。·酒柜门是否频繁开关或者没有关好。
酒柜内有异味?	·新买的酒柜内有发泡剂或塑料的气味,这是正常现象,后续会慢慢挥发。·请及时检查柜内有无变质的饮品。·有气味的饮品应用塑料袋严密包住。·酒柜需定时清洁。
酒柜门体上有凝露?	·门是否开启太频繁或打开时间较长。·柜内温度设置档位是否过低。·外界环境温度高湿度大的季节易出现此现象,请用干抹布擦干即可。
灯不亮?	·电源是否接通·灯是否损坏
当出现“12”亮蓝光且闪烁故障	·表示温度传感器感受温度小于0°C,且持续30分钟,为避免冻坏存酒,会强制压机停机。

5 规格、装箱单、装瓶图

技术数据

型号

气候类型

防触电保护类型

总容积(L)

额定电压(V)

额定频率(Hz)

输入功率(W)

装瓶量

噪声声功率级dB(A)

年耗电量(kW·h/y)

标准耗电量(kW·h/24h)

制冷剂R600a(g)

电源软缆连接方式

重量(kg)

外形尺寸宽x深x高(mm)

JC-93GHUD1 ST

I

93 220 50

60 30

36 181

0.45

17 Y

28.5

499x455x830

WS030GHUD1

ST

I

93

220

50

60

30

36

181

0.45

17

Y

28.5

499x455x830

注：·根据国家标准规定，气候类型为ST时，酒柜使用环境温度16～38℃。
警告 如果器具在额定气候类型（环境温度范围）以外运行，则器具可能不能维持满意的间室温度。
· 技术数据中所标注的“噪声（声功率级）”是在国家标准GB/T 8059规定的消声室内，环境温度为23℃，将酒柜空载、关门后至少运行16h。在酒柜达到规定的温度且运行稳定后进行测试。按照标准规定，模拟酒柜靠墙放置，在距离酒柜前、左、右、上四个表面1米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受酒柜装载酒类数量、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。
· 技术数据中所标注的年耗电量是按照国家标准GB/T 8059要求的方法分别在32℃和16℃环境温度下，模拟用户使用时进行测试，所得一年电能消耗量（其中32℃环温下的耗电量按照173天，16℃环温下的耗电量按照192天计算）。
· 技术数据中所标注的标准耗电量是根据国家标准GB12021.2要求的方法，分别在32℃和16℃环境温度下进行测试，酒柜温度控制在12℃情况下，不开门、稳定运行24小时所测得的耗电量。
· 产品能耗等级及能耗标准请参照产品能耗标贴。在实际使用过程中，当环境温度过高、开关门频繁、以及一次性放入酒品过多时，会增加酒柜的热负荷，实际耗电量会高于标注值，是正常现象。
该系列产品执行企业标准：Q/0212BGC 007。

装箱单

型号	使用说明书	酒架	说明书袋
JC-93GHUD1	1	3	1
WS030GHUD1	1	3	1

注：本产品因不断研究改进，本公司保留冷柜各部件的变更权力，恕不另行通知，敬请谅解。

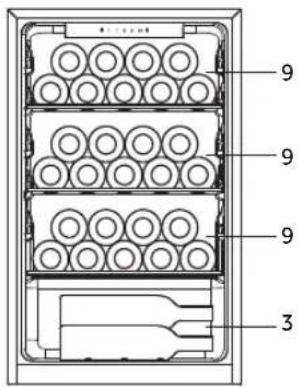

装瓶示意图及标准瓶图示

用于确定装瓶量的标准瓶（单位为mm）

注：为便于取酒，每层酒架酒瓶叠放数量不应超过二层为达到更好的制冷效果，酒架上层酒瓶不要碰触箱体后背。

6 保修政策

海尔酒柜保修说明

感谢您使用海尔牌酒柜，我公司将按照《中华人民共和国消费者权益保护法》有关规定。凭此保修证及发票为您提供下列服务：

1. 整机免费包修一年。

2. 主要零部件（包括压缩机、蒸发器、电磁阀、主控板、柜体、冷凝器、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免费包修三年。

3. 下列情况，不属免费服务范围，但可实行收费修复、终身服务：

[A] 不能出示保修证及发票；
[B] 发票涂改；
[C] 意外因素和使用不当造成损坏；
[D] 未经我公司许可，自行修理造成的损坏；
[E] 超过三包有效期，经修复仍可继续使用。

4.三包有效期自开发票之日起计算，扣除因修理占用和无零配件待修的时间。三包有效期内消费者凭发票及三包凭证办理修理、换货、退货。
5.产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。
6.产品自售出之日起15日内，发生性能故障，消费者可以选择换货或者修理。
7. “性能故障”，是指产品不符合安全、卫生需求、存在危机人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

有害物质含量表

请扫描机身二维码，了解《绿色产品标识》详情
