产品类型	法式多门冰箱
总容积	410升
冷藏室容积	255升
冷冻室容积	155升
能效等级	一级能效
制冷方式	风冷
压缩机类型	变频
尺寸（宽×深×高）	700×750×1775 mm
净重	102 kg
电源电压	220 V / 50 Hz
额定功率	100 W
噪音等级	42 dB(A)
冷冻能力	7.5 kg/24h
除菌功能	T-ABT杀菌净味
温控方式	电脑控温
显示屏	LED触摸显示屏
搁架材质	钢化玻璃
门封条	可拆卸清洗
保养周期	每3个月清洁冷凝器
保修信息	整机1年，主要部件3年

常见问题 - BCD-410WLHFD4DB1U1 HAIER

如何调节冰箱温度？

按下控制面板上的温度调节键，冷藏室可在2-8℃之间设置，冷冻室可在-15~-24℃之间设置。

冰箱初次使用需要注意什么？

首次通电后请空载运行2-3小时，待内部温度稳定后再放入食物。建议将温度设置为中档。

如何清洁冰箱内部？

先拔掉电源，取出食物和搁架。用中性清洁剂擦拭内壁，然后用清水擦净并擦干。切勿使用钢丝球或强酸强碱清洁剂。

冰箱发出嗡嗡声正常吗？

正常。压缩机工作时会发出轻微的嗡嗡声，这是制冷循环的正常现象。如果噪音突然增大，请检查冰箱是否水平放置。

冷冻室结冰严重怎么办？

检查门封条是否密封良好，避免频繁开门。若已结冰，请按手动除霜模式或拔掉电源自然化冰。

如何更换冰箱灯泡？

先断开电源，拧下旧灯泡，更换同型号LED灯泡（最大功率不超过15W）。注意不要触摸灯脚。

冷藏室后背结冰正常吗？

风冷冰箱冷藏室后背有少量结冰是正常的，这是自动除霜过程中的现象。如果结冰过厚，请检查排水孔是否堵塞。

冰箱面板显示错误代码E1是什么意思？

E1代码表示冷藏室传感器故障。请联系售后服务，不要自行拆机维修。

停电后冰箱能保温多久？

在完全停电情况下，冰箱可保持食物冷藏状态约4小时，冷冻状态约24小时。期间尽量减少开门。

冰箱如何设置假日模式？

长按功能键3秒进入设置，选择假日模式（冷藏室关闭，冷冻室正常运行）。再次长按退出。

用户手册 BCD-410WLHFD4DB1U1 HAIER

智能家电操控智慧场景定制智家商城购物家电报装报修

(冰箱外观、尺寸、颜色、图案以实物为准)

型号

BCD-409WLHFD4DB8U1

BCD-410WLHFD4DSGU1

BCD-410WLHFD4DB1U1

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

本器具用于家用和类似用途，如：

—— 商店、办公室或其他工作场合的厨房区域；

—— 农场以及宾馆、汽车旅店和居住型环境的顾客 ；

—— 家庭旅馆型环境 ；

——餐饮业和类似的非零售业应用；

此冰箱型号为家用电冰箱。

请仔细阅读本说明书来帮助您安全，舒适地使用产品。

为了能安全地使用产品，请在使用产品之前务必仔细阅读安全注意事项等内容。

说明书目录

安全警示	安全注意事项	3
使用说明	本产品使用前的准备步骤	5
	第一次使用本产品的步骤	8
	本产品的各部分构件名称	9
	功能介绍	10
	可拆卸部件	15
	存贮建议	16
	冷藏室的使用方法和注意事项	18
	冷冻室的使用方法和注意事项	22
	变温室的使用方法和注意事项	24
	节能使用的注意事项	25
保养维护	冰箱的清洁	26
	各部件的清洁维护	27
	冰箱的搬运	29
	冰箱的停用	29
服务指南	疑问解答	30
	保修说明	33
	技术数据	35
	装箱单	37
	食品接触清单及环保清单	37
	Wi-Fi 使用注意事项	38
	备忘栏	39

产品特点

1. 智能变频

压缩机和风机双变频全风冷设计，节能静音。

2. 超大双温区空间

超大冷藏，超大冷冻。

您好！感谢您使用海尔产品，为了您能更好的阅读本说明书和使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

如果操作错误有可能造成用户受到人身伤害

如果操作错误有可能造成物品及财产的损害

必须禁止的行为或操作

必须遵守的行为或操作

电气方面

电源

本系列产品使用交流 220V/50Hz 电源，若电压波动范围较大（超出 187 \~ 242V 的范围），会造成冰箱故障甚至损坏，此时必须加装 750W 以上的自动稳压器配合使用。

接地

必须使用独立专用插座并进行可靠接地，本冰箱电源线配有三线（接地）插头，符合标准的三线（接地）插座。任何情况下切勿切除或拆除电源线的第三插脚（接地）。

电源线及插头

电源线插头应保持与插座牢固接触，否则可能导致火灾！
为了防止电源线的损坏，不要让箱体压住电源线或人为踩踏电源线，将冰箱移离墙壁时，请小心谨慎，切勿滚压电源线。
切勿以拉扯电源线的方法拔出冰箱的插头，一定要紧紧握住插头，从插座中直接拔出。清洁、维修及更换损坏的照明设备前，必须拔下冰箱的电源插头，以防触电。
如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

有煤气等易燃气体泄漏时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插冰箱等电器件的电源插头。

存储

本产品为家用电冰箱，按国家标准的规定，家用电冰箱只适用于储藏食品，不能用于其他用途，如储藏血液、药品和生物制品等。

冰箱内严禁放入易燃、易爆的危险品（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

冰箱开始运行之后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

在开关冰箱门时，应手握门把手进行拉开和关闭。由于门与门之间及冰箱箱体与门之间的间隙很小，请勿将手伸到这些区域内，以防挤伤手指。

在开关冰箱门时，勿让小孩靠近，以免碰伤小孩。

请勿将瓶装啤酒、饮料等放入冷冻室，以防冻裂。

放置环境

放置冰箱应该远离热源并避免太阳光直射，以免影响冰箱的工作性能。应放置于通风良好的地方。

不要放置在潮湿或易溅上水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要在冰箱上部放置不稳定的物品（重物、有水的容器），以免掉下伤人或溢水导致漏电。

在冰箱附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

除了制造商推荐使用的类型外，不得在器具的食品储藏室使用电器。

为保证安全，建议不要在冰箱台面上放置电源插座、稳压电源、微波炉等电器。也不要在冰箱内部使用电器（推荐型号除外），以免发生电磁干扰或其他意外。

维护方面

清洁

不要用水喷淋、冲洗冰箱，也不要将冰箱放置在潮湿或易溅上水的地方，以防止生锈及影响电气绝缘性能。

停电或清洁时，应拔下电源插头，至少保持间隔 7 分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

维修

严禁私自拆卸、改造冰箱，制冷系统包含高压状态的制冷剂，禁止损坏制冷回路。维修冰箱必须由专业人员进行。

针对儿童的特别注意：应照看好儿童，确保他们不玩耍本器具。

避免儿童吊在门体上玩耍，以防止门体倾斜或冰箱倾倒造成人身伤害。

冰箱废弃不用时，请使冰箱远离火源，以防意外。并且请将冰箱门卸掉，拆下门封条，以免儿童进入玩耍而发生意外。

本产品使用前的准备步骤

① 拆除所有包装组件

包括泡沫底座及固定附件用的胶带也必须拆除。

清点随机附件和资料

请按照装箱单内容对照检查箱内物品，如有出入，请咨询销售商店进行查询。

② 本产品可满足非嵌入式或嵌入式使用：

- 当作为嵌入式使用时，为保证冰箱的正常工作，冰箱与嵌入式柜子内部之间要预留间隙，主要是考虑橱柜变形、地面不平和方便安装等客观因素，嵌入式柜子内部最小尺寸应满足如下要求：

	冰箱外形尺寸 (mm)	嵌入式柜子内部最小尺寸(mm)
宽度 700 708
深度 675 /
高度 1780 1789

嵌入式柜子

冰箱外形

将冰箱放置到满足以下条件的地方：

• 远离热源并避免阳光直射、潮湿、过冷的环境。

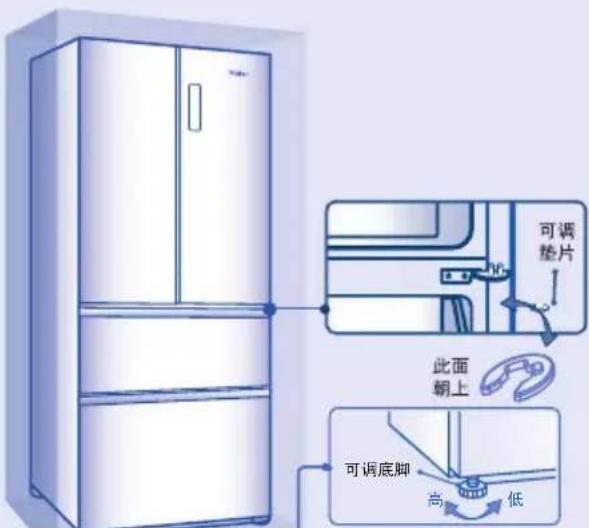

• 冰箱需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块。如果稍有不稳，可调整冰箱前部的灰色可调底脚：
  → 按顺时针方向旋转，可以提高冰箱高度。
  → 按逆时针方向旋转，可以降低冰箱高度。

本产品使用前的准备步骤

两门高低不齐时，可以使用 1mm 厚可调垫片（放在礼品袋中）进行微调，最终使两门平齐。

- 取出可调垫片，将偏低门体抬起，垫片光滑，四周有倒圆角的一面朝上，使用钳子等工具将可调垫片卡在铰链粗轴上即可。

器具周围或在嵌入式结构里无阻碍物，保持通风通畅。

为了避免由于器具固定不稳导致的危险，应根据说明书的要求来安装固定。

为避免冰箱在使用过程中向前倾倒，请将可调底脚调到与地面充分接触，以固定冰箱位置。

切勿将冰箱的包装泡沫垫块用来垫高冰箱。

⑤ 使用前请先进行清洁（清洁方法请参阅第 2
⑥ 撕覆膜 若冰箱外
⑦ 静置冰箱

冰箱安放调平、清洁完成后，先不要接通电源。让冰箱静置 30 分钟以上，再接通电源，以确保冰箱正常运转。

本产品使用前的准备步骤

8
机器及安装尺寸

刚接通电源时，默认冷藏设定温度为 5^ C，冷冻设定温度为 -18^ C，变温设置在“母婴”功能，按键处于非锁定状态。

2

本冰箱有断电记忆功能

第一次上电以后的每一次上电，都将按照上次断电时的设置运行。（具体内容请参照第14页“断电记忆”）。

3

选择冰箱的工作方式

您可根据需要选择以下两种方式之一对冰箱进行设定：

1、智能方式：

在智能方式下，冰箱冷藏、冷冻可自动调节至适合保存食品的温度。如无特殊要求，我们建议您采用智能方式。

(具体设定方法，请参阅主要功能介绍中的“智能存储功能”)。

2、人工方式：

如果为了保存特定的食品，想手动调节冰箱温度，可通过温度调节键进行温度设定。（具体设定方法，请参阅主要功能介绍中的“调节冷藏室温度、调节变温功能、调节冷冻室温度”）。

4

将食品放入冰箱

经过一段时间通电运转后，冰箱内已充分冷却，此时可放入食品，正式使用冰箱。若用户有较多的新鲜食品（如鲜肉）需放入冷冻室，请在放入食品前 24 小时开启“速冻锁鲜”功能。

本产品的各部分构件名称

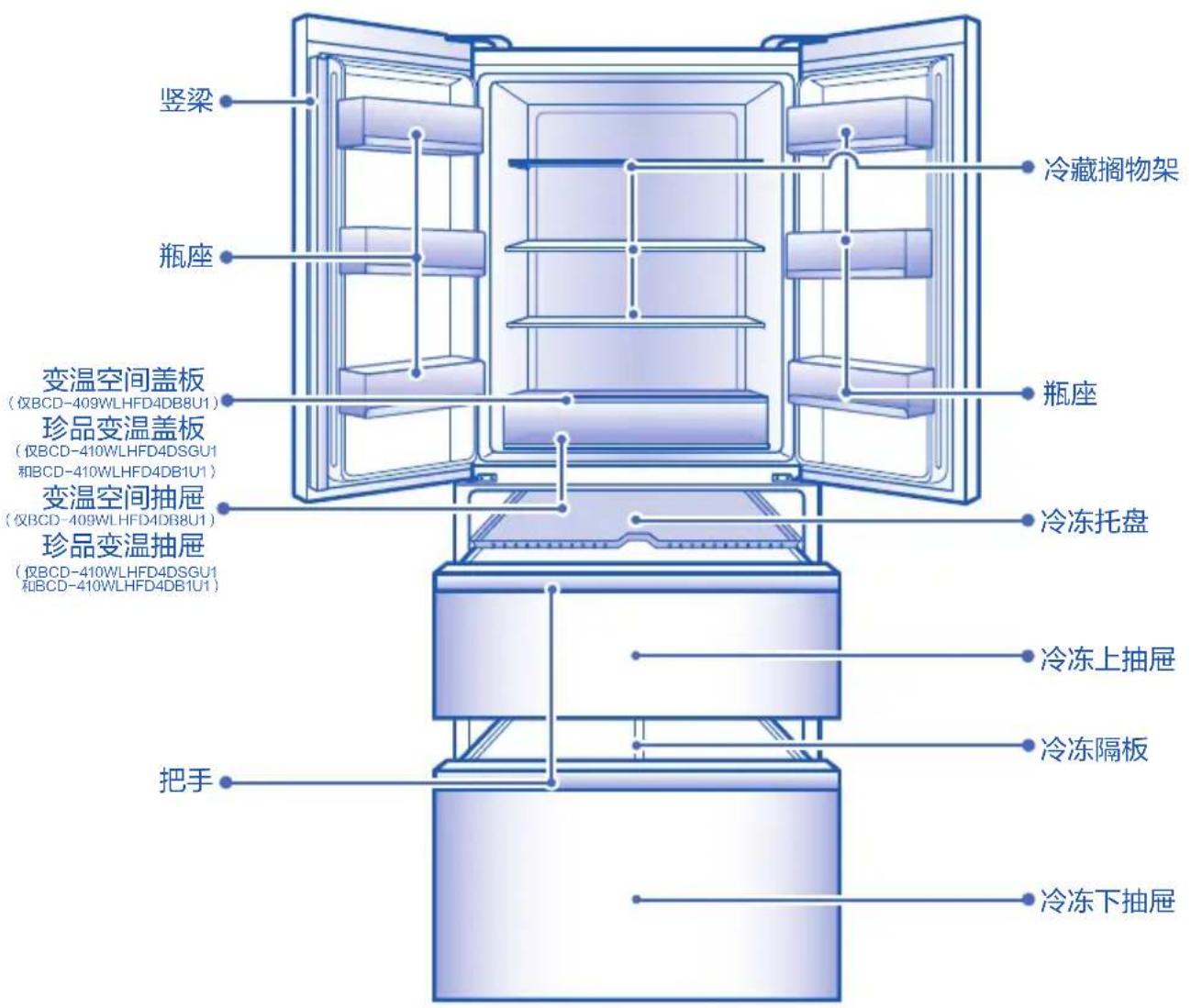

冰箱各部分构件名称

具体配置以实物为准

提示：温度设定改变时，箱内温度需经过一段时间后才能达到平衡。且这段时间的长短，取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食品的多少等。

控制屏

BCD-409WLHFD4DB8U1

控制屏

BCD-410WLHFD4DSGU1

和BCD-410WLHFD4DB1U1

1. 初次上电

冰箱初次接通电源后，冷藏室自动设置为 5^ C，冷冻室自动设置为 -18^ C，变温自动设置为“母婴”。

2. 控制屏锁定 / 解锁

自动锁定：冰箱门关闭后 30 秒内无任何操作，控制屏自动熄灭并锁定。

手动锁定：在控制屏非锁定状态下，按住【3秒解锁】按键 3秒后，蜂鸣器响一声，【锁定图标】点亮，进入锁定状态，控制屏在无操作 30秒后熄灭。

手动解锁：控制屏熄灭状态下，打开冰箱任一冷藏门体或触摸控制屏任一按键，控制屏点亮，此时控制屏处于锁定状态。在锁定状态下，按住【3秒解锁】按键 3 秒后，蜂鸣器响一声，【锁定图标】熄灭，控制屏解锁。

控制屏非锁定状态下，点击【温区】选择按键，切换到【冷藏】功能，可调节冷藏室温度。点击【+】或【-】冷藏室设定温度上升 1℃或降低 1℃。冷藏室温度调节范围：1℃ \~9℃。

点击温区选择按键 冷藏点亮 点击“-”

设定温度调低

点击“+”设定温度调高

控制屏锁定、智能存储状态下，不能调节冷藏室设定温度，如果您在此状态下进行调节，锁定功能、智能存储图标会闪烁，提示目前状态不能调节冷藏室设定温度。

4. 调节冷冻室温度

控制屏非锁定状态下，点击【温区】选择按键，切换到【冷冻】功能，可调节冷冻室温度。点击【+】或【-】冷冻室设定温度上升1℃或降低1℃。 冷冻室温度调节范围： -14^ -24^

控制屏锁定、速冻锁鲜、智能存储状态下，不能调节冷冻室设定温度，如果您在此状态下进行调节，锁定功能、速冻锁鲜、智能存储图标会闪烁，提示目前状态不能调节冷冻室设定温度。

5. 调节变温档位

控制屏解锁状态下，点击“变温空间”按键，选择您想要的专属空间。每点击按键1次，“零度”、“果蔬”、“母婴”功能图标会按照下图顺序依次循环点亮并选定。（仅BCD-409WLHFD4DB8U1）

控制屏解锁状态下，点击“珍品变温”按键，选择您想要的专属空间。每点击按键1次，“零度”、“珍品”、“母婴”功能图标会按照下图顺序依次循环点亮并选定。（仅BCD-410WLHFD4DSGU1和BCD-410WLHFD4DB1U1）

6. 智能存储功能

控制屏非锁定状态下，点击【智能存储】功能按键，【智能存储】功能图标点亮，冰箱进入智能存储状态；在智能存储状态下，点击【智能存储】功能按键，【智能存储】功能图标熄灭，冰箱退出智能存储状态；在智能存储状态下，冰箱根据环境温度和箱内温度的变化，自动调节冰箱温度。

智能存储状态下，无法进行冷藏室温度、冷冻室温度调节，可以调节变温档位；当开启智能存储功能时，会自动退出速冻锁鲜功能。

7. 速冻锁鲜功能

速冻锁鲜功能是为了保持冷冻室内食品的营养价值而设计的，它可将食品在最短时间内冻透，控制屏非锁定状态下，点击【速冻锁鲜】功能按键，【速冻锁鲜】功能图标点亮，进入速冻锁鲜功能后约 50 小时自动退出速冻锁鲜功能。如果您想手动退出速冻锁鲜功能，需要手动点击【速冻锁鲜】功能按键，【速冻锁鲜】功能图标熄灭，冰箱退出速冻锁鲜功能。

注意

速冻锁鲜状态下，不可以调节冷冻室温度；但可以调节冷藏室温度。若在此状态下调节冷冻室温度，速冻锁鲜功能图标会闪烁，蜂鸣音响起提示不能进行此操作。速冻锁鲜状态下，智能存储功能可正常开启，如果开启智能存储功能，则速冻锁鲜功能自动退出。

8. 互联功能

初始状态【互联】功能开启，初次接通电源之后的前 30 分钟或解锁状态下按住【互联】按键 3 秒，冰箱进入配置模式，【互联】图标闪烁，此时可进行冰箱配网。

注意

控制屏非锁定状态下点击【互联】按键，可以自由选择功能开启 / 关闭。

9. 开门报警功能

当冷藏开门时间过长，冰箱会每隔一段时间发出蜂鸣声，提醒您及时把门关好。

10. 断电记忆功能

冰箱断电时，断电的瞬间工作状态被记忆，再次通电后，冰箱仍按照断电前设定的档位和功能状态继续工作。

注意

显示板锁定功能不记忆，冰箱重新上电后，都会处于解锁状态。

可拆卸部件

用户可通过拆卸冰箱的部分部件，达到增大冰箱储存空间的目的。

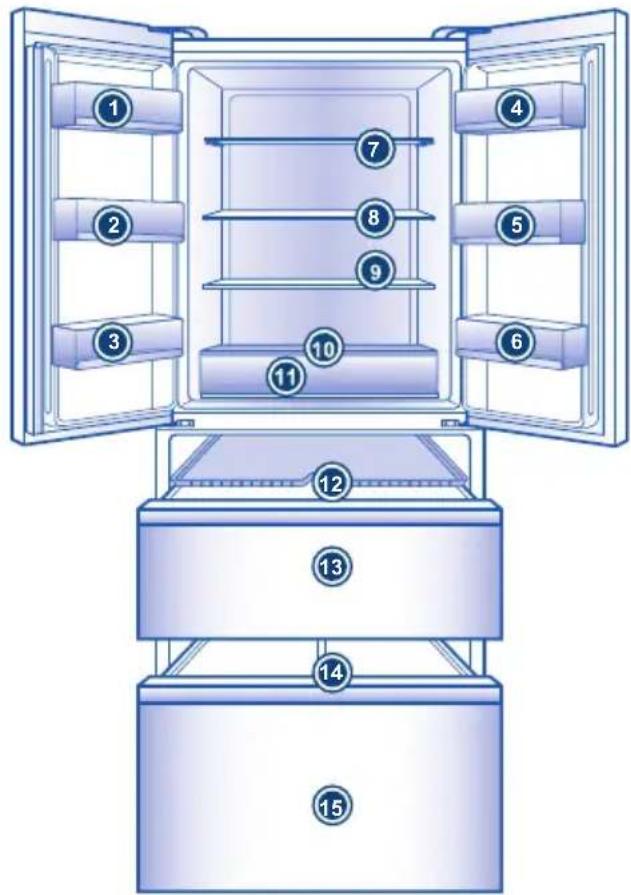

以下为可拆卸部件列表，可拆卸的部件如右图所示。

具体的拆卸方法，请参阅第 27 页 “各部件的清洁维护” 篇。

编号	部件名称
1	瓶座(左上)
2	瓶座(左中)
3	瓶座(左下)
4	瓶座(右上)
5	瓶座(右中)
6	瓶座(右下)
7	冷藏搁物架
8	冷藏搁物架
9	冷藏搁物架

编号	部件名称
10	变温抽屉盖板(仅 BCD-409WLHFD4DB8U1珍品变温盖板(仅 BCD-410WLHFD4DSGU1和BCD-410WLHFD4DB1U1)
11	变温空间抽屉(仅 BCD-409WLHFD4DB8U1珍品变温抽屉(仅 BCD-410WLHFD4DSGU1和BCD-410WLHFD4DB1U1)
12	冷冻托盘
13	冷冻上抽屉
14	冷冻隔板
15	冷冻下抽屉

可拆卸部件

冷藏室内主要放置短期贮藏或随时要吃的食品。

虽然通过调节温度设置，可使冷藏室的绝大部分区域的空间平均温度在 0^ 10^ 间，但无法使食品长期保鲜，所以冷藏室只能作为短时间的贮藏室使用。

当冬天环境温度在 0^ 10^ 时，冷藏室温度较低，下部温度在 0^ 左右。这时，蔬菜水果应放置于冷藏室上部，以免冻坏。

在关闭冷藏左门体时，要保证竖梁已关闭到位，否则不能关紧门体，长时间会导致箱内温度回升。

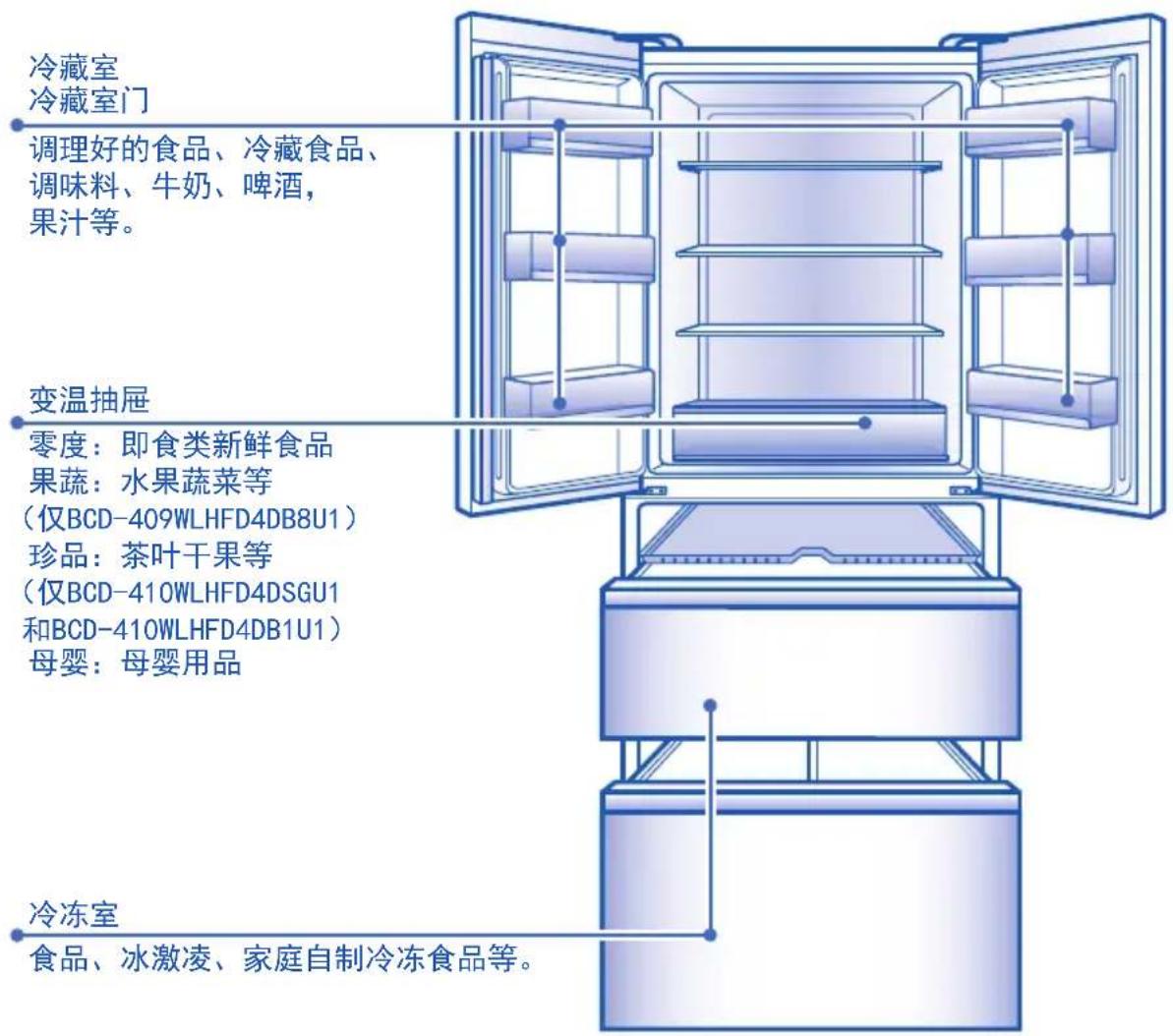

各种食品建议存贮的区间

由于冰箱内的冷气循环使得箱内各区域的温度存在差异，因此建议不同食品应放在不同的温度区域。

各类食品的储藏指南

果蔬储藏时间的基准

褐色生菜

卷心菜

草莓

葡萄

鱼肉储藏时间的基准

生鱼片

鱼

牛肉

人造蟹棒

推荐储存的食品

• 生鲜食品：鱼贝类、肉。
  • 乳制品、点心：酸奶、奶酪、果冻、布丁。
• 蔬菜、甜食：沙拉、调味汁。
• 加工食品：鱼丸、鱼、肉酱、火腿、火腿肠。

- 家庭自制、天然食品：调味汁、果酱、低盐咸菜、生面条。

储存食品小窍门

- 油炸食品的好吃与否关键在于温度

把晚饭要用的油炸食物材料，在中午时放入抽屉。面粉也装在搪瓷盆中放进去。材料与油的温度相差越大，做出来的油炸食物越松脆可口。油的温度在 160 170^ C 最好。（标准是把少量面粉倒入油中，面粉浮在上面。）

- 享受新鲜的生鱼片

买回来的金枪鱼切好，备晚饭用时，先放在抽屉内，再拿出来时，鱼的硬度正好。

- 享受冰凉的沙拉

把海鲜沙拉事先放入抽屉，虾和贝类的肉质变结实，吃起来有嚼头，味道也感觉不一样了。

冷藏室的使用方法和注意事项

冷藏室内主要放置短期贮藏或随时要吃的食品。

上瓶座可以集中放易拉罐装啤酒，小瓶矿泉水和调味料。

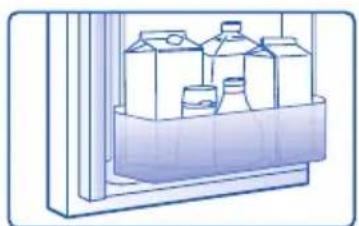

下瓶座里可以放较大容积的瓶装饮料或其他盒装饮料等。

零度、果蔬、母婴三档可调。可根据要储存的食物类型选择不同的功能。

(仅 BCD-409WLHFD4DB8U1)

零度、珍品、母婴三档可调。可根据要储存的食物类型选择不同的功能。

(仅 BCD-410WLHFD4DSGU1

和BCD-410WLHFD4DB1U1）

开门的时候，竖梁被合起来。这种状态下可以自由开关门。

提示：如果在竖梁竖起时关门的话，有可能碰坏竖梁。

冷藏室的使用方法和注意事项

冷藏食品注意事项

冷藏室的使用方法和注意事项

萝卜类应切掉叶子，防止营养被叶子吸收。
您可根据需要，把储蛋盒移到一个合适的位置，并根据蛋量选择合适的蛋盒。
将冷冻食品放在冷藏室化冻，这样可以利用冷冻食品的低温来帮助冷藏食品，达到节能的效果。
茭瓜、甜瓜、木瓜、香蕉、菠萝等在冷藏状态下会促进其新陈代谢，不宜冷藏。但如果是未熟的水果，可在冷藏室保存一定时间，促其成熟。
有些食品如洋葱、大蒜、生姜、菱角、根茎类等，常温下可以长时间保存，不需要放入冰箱内冷藏。
新鲜的蔬菜买回来时最好先将泥土等洗净再放入冰箱，以防止细菌在冰箱内滋生或传染到别的食品。

不要堵住出风口

如果冷气被堵住出不来的话，冰箱内的温度降不下来，压缩机就会不停的工作，造成电力的浪费。

不要堵住温度感知器件

在冷藏室内如图所示的位置，有温度感知器件。请务必保证该器件不要被食品完全堵住，否则有可能造成冰箱测量不到正确的温度而不间歇地工作，导致冰箱冷藏室温度过低，同时还浪费了不必要的电能。

冰箱内食品不要放得过满

存放的食品应相互隔开，留有冷气流通的通道，从而达到更好的冷藏效果。

避免食品与内胆接触

冰箱内存放的食品特别是油类食品与内胆长时间接触，会造成内胆腐蚀，应尽量避免食品与内胆直接接触，当内胆沾上油污时，应及时清擦干净。

尽量减少开关门的次数

通过减少开关冰箱门的次数、开门时避免敞开角度过大等措施，可以减少冷气的外流损失，达到省电目的。

冷冻室的使用方法和注意事项

不同的食品可根据需求存放于不同的温区间室，使食品得到最佳的储存温度。

想长久享受时令美味，食品需在冷冻室长期保存。

• 冷冻室温度设置范围为： -14^ C -24^ C ，并可根据需要进行调节。由于冷冻室温度很低，可以长时间保持食品的新鲜状态，因此要长时间保存的冷冻食品应放在冷冻室内储藏。

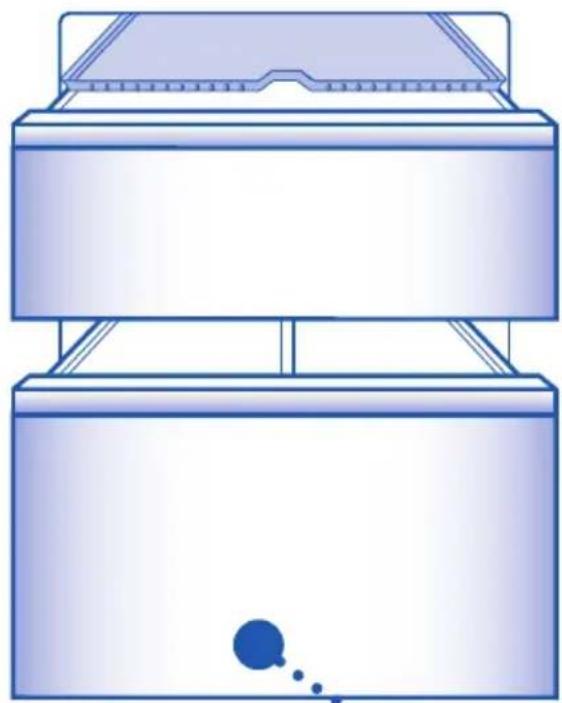

• 食物储藏容器由冷冻室抽屉组成。当抽屉存放重量较大的物品时，需轻抬冷冻抽屉门体推入。
• 体积大的食品可以存放在下部的冷冻室抽屉内。需存取冷冻食品时，把冷冻室抽屉门拉开。

警告

仅可充注饮用水。（冰盒）

冷冻室的使用方法和注意事项

冷冻食品注意事项

冷冻食品前最好先包装起来

包装外表面必须干燥，以免冻结在一起。包装材料应无味、不透气、不透水、无毒、无污染，以免食品串味和品质下降。

不能直接放入热的食品

热的食品放入冷冻室前，必须先冷却至室温。

放入的食品量不宜过多

一次放入冷冻室的新鲜食品量不宜过多，最好不要超过该冰箱的冷冻能力值（可参考“技术数据”内容）

根据食品的贮存期标注日期

存放食品应根据不同食品的贮存期在包装袋上注明冷冻的日期、期限及名称，以免过期。

瓶装饮料不能放入冷冻室

请勿把瓶装啤酒、饮料等放入冷冻室，以防冻裂。

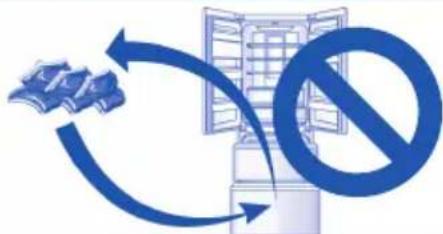

避免食品的重复冷冻

原则上，只按当次所需数量从冷冻室内取出食品解冻，已解冻的食品不能再重新冷冻，除非将其加工成成品菜肴，才可再次冷冻，否则会影响食用质量。

将食品分成适当的小份

这样更容易冻透，可更好地保证其解冻和烹饪时的质量，每份食品不宜超过 2.5kg。

变温室的使用方法和注意事项

变温采用智能控温系统，每次上电后的档位均与断电前相同，您可以根据要储藏的食物类型选择不同的功能。

(BCD-409WLHFD4DB8U1)

节能使用的注意事项

尽可能将冰箱安装在凉爽、通风性好的房间内，远离热源，避免阳光照射。
尽量减少开门的时间和次数。

例如：有规则的储存食物，在取用时可以减少开门的时间。

将食物盖上或包装起来储存。
热的食物或饮品冷却后再放入冰箱内。
需要解冻的食品先放到冷藏室，可以用冷冻食品的低温冷却冷藏室的食品。
不要过分的填充冰箱以免阻碍空气的流通性；
冰箱温度的设定，设定温度越低，冰箱能耗越大；在满足食品储藏条件的前提下，尽量设置高的箱内温度。

冰箱的清洁

残留在冰箱内的食品会产生不良的气味，因此需要定期对冰箱进行清洁。

清洁时的步骤：

1. 拔下电源插头，切断电源。
2. 使用软毛巾或海绵蘸温水（可加中性洗剂）来清洁冰箱。
3. 用干布擦净冰箱表面的水。
4. 清除冰箱背后及左右两侧板上的尘埃。
5. 清洁完毕（要继续使用时请接通电源）。

提示：门封胶条容易弄脏，请注意经常保持清洁。干净的门封胶条可以保证冰箱有好的密封效果，避免消耗不必要的电力。

为了防止漏电事故 ， 清洁时不要用水喷淋冲洗冰箱。

请使用干抹布清洁 “开关” 和 “LED 灯” 等电器件。

不得损坏制冷回路。

为了防止损坏冰箱 ， 请清洁时不要使用以下物质 ：

1. 酸性或弱酸性的厨房用清洗剂
2. 类似研磨粉等粉状洗涤用品
3. 苯、辛纳水、酒精、各种酸、石油等
4. 硬刷子、研磨性海绵刷等
5. 热开水

冰箱很沉重，当移动冰箱进行清洁和维修时，请保护地面。移动时要保持冰箱直立，不要摇摆移动冰箱，以免损伤地面。

清洁时，请勿用热水来清洁冰冷的玻璃搁物架。防止因温度的急剧变化而导致玻璃破裂，造成人身伤害和财产损失。

请勿直接用湿手触及冷冻室部件表面，防止皮肤粘到冷冻室部件上。也不要直接将手伸到冰箱底部去清理地面，以免伤手。如需清理，请移开冰箱。

使用过程中如触摸冰箱感觉有麻电、发生异常声响、刺鼻气味、冒烟等异常现象，请立即切断电源停止使用，并及时与本公司售后服务部门联系。

器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用，除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。

各部件的清洁维护

自动除霜

本冰箱是风冷无霜冰箱，带有自动化霜功能。除霜后的水存在蒸发皿蒸发，因此不需要手动除霜。

警告

除了制造商推荐的方式外，不得使用机械设备或其他方式加速化霜过程。

警告

在人工化霜、维护或清洁时，所冻结食品的温升可能会缩短储存期。

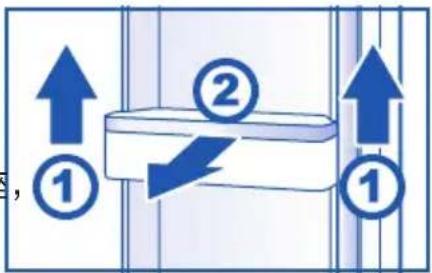

门瓶座的拆卸

1. 握住门瓶座的两侧，按方向①往上提起。
2. 按方向 ② 拉出即可。

用软毛巾或海绵蘸温水（可加中性洗涤剂）来擦拭门瓶座清洗后按反方向操作即可装上。

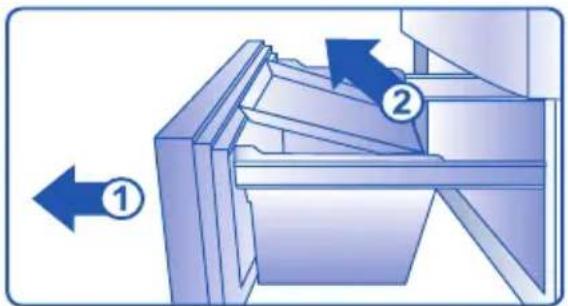

将抽屉平行向外拉开到最大，将抽屉倾斜向上拉出即可。

1. 将门体拉出至最大；
2. 将冷冻抽屉浅盘拉出至止档位置，将浅盘前端向上抬起至最大角度（使浅盘向上的止挡与箱体向下止挡挂钩分离），保持浅盘倾斜角度不变，沿与地面平行方向向外滑动后取出，反之为安装方法。
3. 将小冷冻抽屉向上抬起，斜向外取出，反之为安装方法。
4. 将大冷冻抽屉门体拉开到最大，将冷冻门体和抽屉一起向上抬起，整体取下冷冻门体和冷冻抽屉，再将冷冻抽屉取下，反之为安装方法。

将冷藏门体开到最大角度，拿着搁物架前面，并轻轻抬起搁物架后面，搁物架向外拉出一定距离，然后顺（逆）时针旋转一定角度（约 30^ ）后向外拉出反之为安装方法。

1. 拔掉电源插头。
2. 把冰箱内的食品拿出来，清理冰箱内部，打开门干燥。
3. 调节左右可调底角，抬离地板。

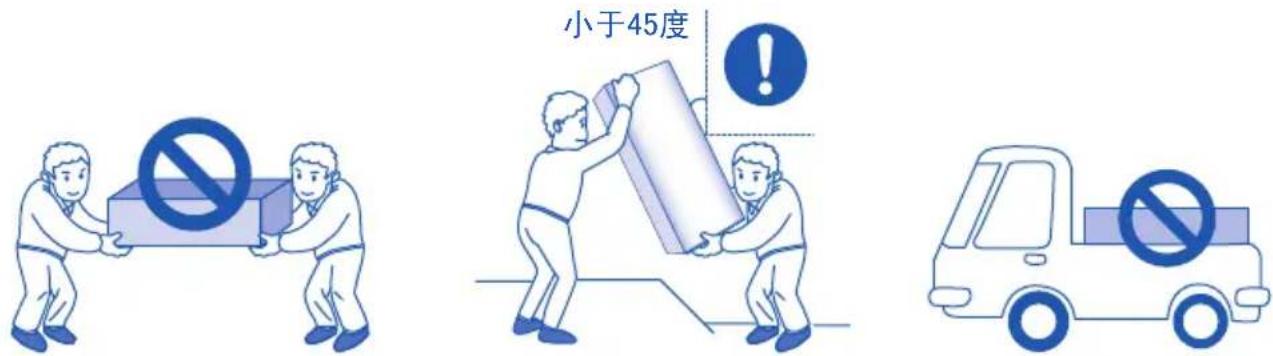

搬运时

1. 用轮子前后移动。（如果地板易受损的话，就不要用轮子）
2. 搬运时，一定要抓住底部和背面上方的把手。（如果手打滑的话，可能会受伤）
3. 如果是搬家的话，冰箱不能放倒或倾角大于 45 度装运。否则，可能导致故障。

减少冰箱门开关的次数，不要再新储存食品。

拔掉电源插头再次插入的时候

中间间隔 7 分钟以上。如果马上插入的话，压缩机容易出现故障。

长时间不用冰箱的时候

一周以上不用或者移动，搬运时，并用水清洗后保持干燥。具体步骤如下：

1. 取出里边的食品。
2. 拔掉电源插头。
3. 用水清洗冰箱内部并使之干燥。
   冰箱废弃不用时，请使冰箱远离火源，以防意外。

器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，以避免对环境造成危害或引发其它危险。

注意

在联系维修前，请先按照本页确认故障原因和解决办法。若仍无法排除故障，请联系维修人员，切勿私自拆卸修理。

Q1：冰箱不工作？

现象	冰箱内的灯不亮。
原因	a.电源未接通。b.LED 灯已损坏。
解决办法	a.检查插头、插座、保险丝等是否有损坏,无问题后接通电源。b.请参阅“照明灯参数及其更换”的内容更换面光源。

现象	冰箱不工作。
原因	a.电源未接通。b.电源电压过低。
解决办法	a.检查插头、插座、保险丝等是否有损坏,无问题后接通电源。b.请有关电力的专业人员解决电源问题。

Q2：制冷效果差？

现象	冰箱的制冷效果差。
原因	a.储存食物过多或放入了热的食物?b.频繁的开关门或装食物的袋子夹在门缝里?c.阳光直射或冰箱靠近炉子或者煤气灶?d.周围通风不好?e.温度档位是不是设置过高?
解决办法	a.热的食物凉了后放入。b.检查并关好门。c.把冰箱从热源移开。d.空出距离来,保持良好通风条件。e.将温度档位设置调低。

Q3：冰箱压缩机工作的时间？

现象	开机时间较长或开停机频繁。
原因	a.初次使用时,冰箱内温度较高。b.环境温度较高或通风不良。c.冰箱门未关严或食品将门顶住未能关上。d.频繁开启冰箱门或开门时间过长。e.冰箱中一次放入大量食品需要冷却或冷冻。f.温度值设定的过低。
解决办法	只要把冰箱门关严,压缩机经过一段时间的运转,等冰箱内的温度达到平衡后,问题就会解决了。不过这段时间的长短,取决于温度设定的高低、周围环境温度的高低、开门频次及箱内存放食品的多少等。

Q4: 冷藏室、抽屉的食品冻住了?

现象	冷藏室、抽屉的食品冻住了。
原因	a. 周围温度在 5°C以下b. 水分大的食品放在架子里面了?(冷气吹出口附近)
解决办法	a. 将温度档位设置调高b. 把水分大的食品拿到前面来。

Q5 ：冰箱外部的水珠？

现象	冰箱外部出现水珠。
原因	此时空气的湿度较大。
解决办法	请用软布擦干即可。

Q6 ：冰箱内部的水珠？

现象	食品结霜或出现冰晶。
原因	a. 温度值设定的过高。b. 冰箱门未关严或食品将门顶住未能关上。c. 频繁开启冰箱门或开门时间过长。d. 食品过分靠近通风孔。
解决办法	将冰箱门关严,不要把食品过分靠近通风口。另外,冷冻包装物内的霜是正常现象,无需担心。

Q7 ：冰箱内的气味？

现象	冰箱内有异味。
原因	a. 有气味的食品未被密封。b. 有变坏的食品。c. 冰箱内部需要清洁。
解决办法	a. 将有气味的食品严密包住。b. 清理扔掉变坏的食品。c. 清洁冰箱内部,具体清洁方法请参见“冰箱的清洁”。

Q8 ：冰箱外壳的温度？

现象	冰箱外壳有时候会发热,特别是刚买回来初次插电时。
原因	这不是故障,而是为了防止凝露的设计。
解决办法	这是正常现象,无需担心。

Q9 ：冰箱正常工作时的声音？

现象	冰箱启动时发出较大的声音。
原因	由于刚接通电源,冰箱的运行状态还没有稳定。
解决办法	经过一段时间等运行稳定后,声音就会减小。

现象	冰箱在开停机时发出“嗒嗒”声。
原因	这是压缩机在正常工作时会发出的声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时发出“啪啪”声。
原因	由于温度的变化,蒸发器和管路由于热胀冷缩而发出的声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时有轻微吹风声。
原因	冰箱在工作时有风扇在工作。
解决办法	这是正常现象,无需担心。

现象	冰箱有流水声和水煮沸声。
原因	液体制液化流动声音和制冷剂蒸发沸腾声音。
解决办法	这是正常现象,无需担心。

现象	冰箱在工作时有“咝咝”声或“嗤嗤”声。
原因	在除霜循环时,滴落到加热丝上的水会发出“咝咝”声或“嗤嗤”声,在除霜结束后,有可能出现一种较轻微的“爆裂”声,同时蒸发器会产生沸腾声或“汩汩”声。
解决办法	这是正常现象,无需担心。
现象	冰箱的工作声音经常提高。
原因	这款冰箱采用了变频压缩机。在安装、开关门、周围温度高、速冻、切换到高速运转时的声音有时会提高。
解决办法	这是正常现象,无需担心。

海尔家用电冰箱保修说明

尊敬的用户：

感谢您使用海尔牌电冰箱，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修说明及发票，为您提供下列服务：

1. 整机免费包修一年。
2. 主要零部件（包括压缩机、蒸发器、冷凝器、电磁阀、主控板、箱体、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、定时器）免费包修三年。
3. 下列情况 ， 不属于免费服务范围 ， 但可实行收费修复、终身服务 ：

[A]. 不能出示保修说明及发票；

[B]. 发票涂改；

[C]. 意外因素或使用不当造成损坏；

[D]. 未经我公司许可，自行修理造成的损坏；

[E]. 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零部件待修的时间。
   三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。

2. 产品自售出之日起 7 日内，发生性能故障，消费者可以选择退货、换货或修理。

3. 产品自售出之日起 15 日内，发生性能故障，消费者可以选择换货或修理。

4. “性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

保修说明

用户须知

对于超过保修期的产品，服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

“1 + 5”成套增值服务

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将为您提供：

“1+5”的成套服务：

1：一次就好服务。

5：五项增值服务：

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；
(2)讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；
(3)一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；
（4）全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；
（5）现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心，我们友情提醒：

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可以通过“海尔智家”APP-“智家服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话 400 699 9999，或通过“海尔智家”APP-“智家服务”、“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区（预约服务、一键安装、一键维修）：

手机搜索安装 “海尔智家” APP，您可通过 “智家服务” 版块选择安装、维修等服务。如您需要选购更多产品，可在 “海尔智家” APP-“商城” 进行选购。（更便捷、更快速、更省钱）

期待您的参与!

请扫描机身二维码，了解《绿色产品标识》详情

技术数据

型号	BCD-409WLHFD4DB8U1	BCD-410WLHFD4DSGU1	BCD-410WLHFD4DB1U1
星级标志
气候类型	SN.N.ST.T型	SN.N.ST.T型	SN.N.ST.T型
防触电保护类别	I类I类I类
总容积	409L 410L 410L
冷藏室容积	213L 214L 214L
冷冻室容积	144L 144L 144L
变温室容积	52L 52L 52L
额定电压	220V~220V~220V~
额定频率	50Hz 50Hz 50Hz
能效等级	1级	1级	1级
额定输入电流	1.8A 1.8A	1.8A
灯的最大额定输入功率	4.0W 4.0W 4.0W
年耗电量(kW·h/y)	281	281	281
综合耗电量(kW·h/24h)	0.77 0.77	0.77
噪声(声功率级)	35dB(A)	35dB(A)	35dB(A)
化霜输入功率	165W	165W 165W
重量	86kg 96kg	94kg
制冷剂	R600a 58g	R600a 58g	R600a 58g
冷却能力	20(kg/12h)	20(kg/12h)	20(kg/12h)
冷冻能力	6.5(kg/12h)	6.5(kg/12h)	6.5(kg/12h)
电源软缆连接方式	Y	Y	Y
发泡剂	环戊烷	环戊烷	环戊烷

技术数据

技术数据说明：

1. 根据国标规定，气候类型为 SN.N.ST 型时，冰箱使用环境温度为 10 \~ 38℃。气候类型为 SN.N.ST.T 型时，冰箱使用环境温度为 10 \~ 43℃。

冰箱不宜在温度过高或者过低的环境温度中使用，如果在额定气候类型（环境温度范围）以外运行，则可能不能维持满意的间室温度；

1. 冰箱容积是根据国家标准 GB/T 8059，将间室内所有抽屉、滑轨及瓶座等附件全部取出的条件下测得的。
2. 照明灯参数及其更换：冷藏照明灯参数 12V/MAX4.0W，如出现故障，请勿自行更换并联系售后人员上门维修。
3. 所标注的年耗电量为按照国家标准 GB/T 8059 要求的方法，分别在 32℃和 16℃环境温度下，模拟用户使用进行测试（其中包括模拟装入标准规定数量的热食品），所测得的 32℃环温下的耗电量按照 173 天、16℃环温下的耗电量按照 192 天计算，所得的一年的电能消耗量。

备注：在以上测试中，冷藏室控制在 4^ C，冷冻室控制在 -18^ C，变温室控制在 4^ C。标注的年耗电量为按照国家标准 GB/T 8059 要求的方法，在不嵌入使用的条件下，模拟用户使用进行测试（其中包括模拟装入标准规定数量的热食品）所得的一年的耗电量。此产品也可按说明书要求的安装尺寸进行嵌装使用，在嵌装条件下，耗电量的实测值符合国家标准 GB 12021.2-2015 对应的嵌入式产品能效等级限值要求。

1. 所标注的综合耗电量是根据标准 GB12021.2 的要求，电冰箱在模拟用户使用状态下运行 24h 的实际耗电总量。其中包含了在使用过程中模拟装入热食品所引起的耗电量增加值。

综合耗电量的数值等于年耗电量在平均到每天的电能消耗量。

备注：当放入食品较多，环境温度较高，开门频繁时，实际耗电量高于所标注值是正常的。

1. 所标注的“噪声（声功率级）”是在国家标准 GB/T 8059 规定的消声室内，环境温度为 23^ C，将冰箱空载、关门后至少运行 16h。在冷藏室和冷冻室达到规定的温度且运行稳定后进行测试。按照标准规定，模拟冰箱靠墙放置，在距离冰箱前、左、右、上四个表面 1 米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受冰箱装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

该系列冰箱执行标准：

GB/T 8059《家用和类似用途制冷器具》

GB4706.1《家用和类似用途电器的安全第 1 部分：通用要求》

GB4706.13《家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求》

GB4343.1《家用电器、电动工具和类似器具的电磁兼容要求第 1 部分 ： 发射》

GB17625.1《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》

GB12021.2《家用电冰箱耗电量限定值及能效等级》

GB19606《家用和类似用途电器噪声限值》

装箱单

本产品因不断研究改进，保留冰箱各部件的变更权利，恕不另行通知，敬请谅解。

产品型号\数量\名称	使用说明书保修	瓶座	冷藏搁物架	变温空间盖板	变温空间抽屉	珍品变温盖板	珍品变温抽屉	冷冻上抽屉	冷冻托盘	冷冻下抽屉	冷冻隔板	礼品袋总成
BCD-409WLHFD4DB8U1	1	6	3	1	1	0	0	1	1	1	1	1
BCD-410WLHFD4DSGU1	1	6	3	0	0	1	1	1	1	1	1	1
BCD-410WLHFD4DB1U1	1	6	3	0	0	1	1	1	1	1	1	1

食品接触清单及环保清单

冰箱食品接触材料列表
部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
搁物架总成 玻璃/ABS/PS/铝合金等		GB 4806.1/GB 4806.7/GB 4806.9	内胆	PS/ABS	GB 4806.1/GB 4806.7
风道盖板	PS/ABS/PP/铝合金	GB 4806.1/GB 4806.7/GB 4806.9	抽屉 PP/PS/ABS		GB 4806.1/GB 4806.7
红外传感器罩 HDPE/ABS 喷漆 /PMMA		GB 4806.1/GB 4806.7/GB 4806.10	制冰机及冰水组件	PS/铝	GB 4806.1/GB 4806.7/GB 4806.9
蒸发器(丝管、吹胀)/管路等系统部件	铝合金+环氧树脂/铜管/铝管	GB 4806.1/GB 4806.9/GB 4806.10	保鲜组件	ABS/PS	GB 4806.1/GB 4806.7
机械温控器盒、温控器旋钮、开关等	阻燃 PS/PS/PA	GB 4806.1/GB 4806.7/	超导盘/冷冻铝盘	铝	GB 4806.1/GB 4806.9
瓶座、果菜盒、蛋盒等	透明 PS	GB 4806.1/GB 4806.7
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,部件材质包含但不限于本表列出的材质,本产品是否包含该部件,以产品的实际配置为准。

海尔智能冰箱控制操作步骤

一、APP 的下载登录

1、下载及安装：扫描下方二维码或应用市场搜索“海尔智家”，下载并安装智家 APP；

2、注册登录：在 APP 首页，根据向导完成账号注册并登录。

二、设备绑定

1、配网设置：智能产品通电，进入配置模式：

①、冰箱初次上电时自动进入配置模式；
②、冰箱通电，进入配置模式：

控制屏解锁状态下，长按“互联”按键 3 秒，进入 Wi-Fi 配置模式，Wi-Fi 图标开始。如果配置成功，Wi-Fi 图标常亮。如需再配置，需重新长按“互联”按键 3 秒进入配置模式。

2、设备绑定：打开海尔智家 APP，点击添加设备，按照指引进行绑定操作。若绑定失败，可返回重新进行绑定。

三、常见配网失败原因排查及安全使用注意事项：

1、智能产品必须接入无线网，才可以使用手机客户端软件；
2、无线网络（符合 802.11b/g 协议）仅支持 2.4GHz 频段，Wi-Fi 名称请设置成字母或数字（不支持 @、*、- 等特殊字符）；
3、智能产品需要放置在能接收无线路由器信号的位置。如果产品与无线路由器连接不良好，手机客户端软件会出现离线的提示信息；
4、使用手机客户端可以调节智能产品运行状态，调整前请仔细阅读提示信息，避免误操作导致产品内部食物损坏；
5、不建议把智能产品连接到公共 Wi-Fi 网络中，如果连接到公共网络后，其它在此网络中的用户能够搜索到您家中的智能产品，不利于保护您的隐私；
6、本设备包含型号核准代码为 CMIIT ID : 2020DP4993 的无线电发射模块 ;

注意：

1、若本产品无 Wi-Fi 配置，则不可进行配网操作；
2、产品会因功能迭代，导致 APP 界面与说明书不一致，厂家保留说明书内容变更权利，请用户以实际 APP 界面为准。

购买日期	年 月 日型号
销售店名		电话

发票粘贴处

产品合格证

产品名称：见铭牌

产品型号：见铭牌

出厂编号：见条码

检验日期：见条码

检验结论：

检验印章：

检验合格

准予出厂

QC 01

海尔智家股份有限公司

地址:青岛市崂山区海尔工业园内

版次：2022年第2版

专用号：0060533391

厂家代码： V14252
