感謝您使用RAIDON 的產品。本手冊將介紹InTANK iR2622 產品。在您開始使用iR2622 系列產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到www.raidon.com.tw 網站查詢，本公司將不另行通知。若您想獲得RAIDON 最新產品訊息、使用手冊、韌體或對RAIDON 產品有任何疑問，請您聯絡當地供應商或到www.raidon.com.tw 取得相關訊息。

本手冊相關產品內容歸銳銨科技股份有限公司版權所有

目錄索引

1. 產品外觀及包裝內容
2. 環境需求
3. 硬體需求與注意事項
4. 硬體安裝
5. 設定RAID層級
6. 電腦安裝
7. LCD訊息顯示
8. 資料重建功能說明
9. GUI功能說明與韌體更新
10. 常見問題

1. 產品外觀及包裝內容

打開包裝外盒後，包裝內容應包含下列組件：

請確認相關配件與產品本身是否有受損或配件缺少，若有任何疑問請與本產品供應商聯絡。

1. 液晶顯示面板
2. 故障警示燈
3. 主硬碟狀態指示燈
4. 次要硬碟狀態指示燈
5. 靜音按鍵
6. 硬碟抽盒把手
7. 硬碟抽取盒鑰匙孔
   8.硬碟讀寫燈
   9.散熱風扇
8. RAID模式設定
9. RS232 埠
   12.3.5"硬碟SATA連接埠
10. SATA 15Pin電源輸入埠
11. 4Pin電源輸入埠

狀態	警示燈	HDD 1	HDD 2	TRAY 1	TRAY 2	蜂鳴器
待機	——	橘燈恆亮		藍燈恆亮		——
硬碟故障	紅燈恆亮	——		紅燈恆亮		鳴叫
資料存取	——	橘燈恆亮		藍紫燈閃爍		——
資料重建(Source)	——	橘燈恆亮		藍燈恆亮		——
資料重建(Target)	——	——		紅燈閃爍		——
風扇故障	紅燈恆亮	——		——		鳴叫
溫度過高(≥50°C)	紅燈恆亮	——		——		鳴叫

2. 環境需求

儲存溫度：-10～70℃ (14～158°F)

工作電壓：100～240V AC

3. 硬體需求與注意事項

1. 電腦或伺服器具備SATA I、SATA II或SATA III介面.
2. 具備SATA I、SATA II或SATA III介面的硬碟.

3. 強烈建議使用iR2622前先設定好RAID模式(預設值是RAID 1).

4. 本系統允許使用不同廠牌的硬碟。但如果要獲得更好的效能，我們強烈建議使用相同廠牌型號的硬碟。

5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。
6. 硬碟格式化後，iR2622的總使用儲存容量或許會與硬碟容量加總後的有所不同。
7. 強烈建議除了使用iR2622 系列的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端備份，雙重備援您重要的資料。若您儲存在iR2622 系列的資料損毀或遺失，RAIDON 將不負任何的責任.

注意：

一旦使用模式確認後,使用相同的硬碟進行模式切換將會導致資料遺失.如果需要進行模式變更,請於變更前先進行資料備份.

4. 硬體安裝

請參照以下步驟完成硬體安裝

步驟 1 拆開外包裝並取出產品本體。(請確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問請與您的經銷商或業務人員連絡。)
步驟 2 將系統擺放於穩固平台，並確認散熱風扇口沒有被其他物體擋住，系統四周有適當的散熱空間。(擺放環境請避免接近潮濕或其他易對產品造成損傷的環境。)
步驟 3 請使用零件包內附的鑰匙插入鑰匙孔向左轉90度，輕按鎖頭抽取盒門門將會輕彈開啟，即可將硬碟抽取盒取出。
步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷害。
步驟 5 硬碟安裝完成後請將抽取盒平移放入主機內並關上把手。
步驟 6 將附件中的連接線分別接到電腦與iR2622的相關連接埠。(參照以下圖面)

1. RS232埠與RS232線：提供工控系統或是工業電腦透過RS232監控硬碟狀態.
2. 我們不建議使用者在未經授權的情況下自行拆卸系統。如未經授權自行拆卸所導致的損毀將不在保固之列。
3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。

5. 設定RAID層級

請透過機器後面的jumper來設定RAID層級。出廠預設值是RAID 1。機器背面有三根pin腳用來設定RAID層級，若要設定RAID 0模式，請選用下面兩根；若要設定RAID 1模式，請選用上面兩根。

1. RAID 1 模式

1). 將新的硬碟放入iR2622中。強烈建議您使用兩顆相同的硬碟，以便取得對等的容量。如果兩顆硬碟的容量不同，iR2622將會以小容量的硬碟為依據.
2). RAID 1模式下，兩顆硬碟是鏡射關係因此擁有相同的資料，因此有一顆硬碟損毀仍然可以正常運作。當放入新硬碟取代損毀硬碟後，系統會自動將資料重建到新的硬碟.

2. RAID 0 模式

1). 將新的硬碟放入iR2622中。強烈建議您使用兩顆相同的硬碟，以便取得對等的容量。如果兩顆硬碟的容量不同，iR2622將會以小容量的硬碟為依據.
2). RAID 0模式下，兩顆硬碟的容量會被加總成一個大儲存容量，並且提供更佳的存取效能.

6. 電腦設定

當iR2622的硬體安裝完成，即可準備進行開機動作.

硬體安裝完成後，將BIOS的硬碟偵測設定為自動，iR2622將會被視為如同一顆硬碟一般。當電腦開機後，系統會顯示下列偵測訊息：

1. 安装在iR2622中的硬碟能夠被Windows的裝置管理員偵測到.

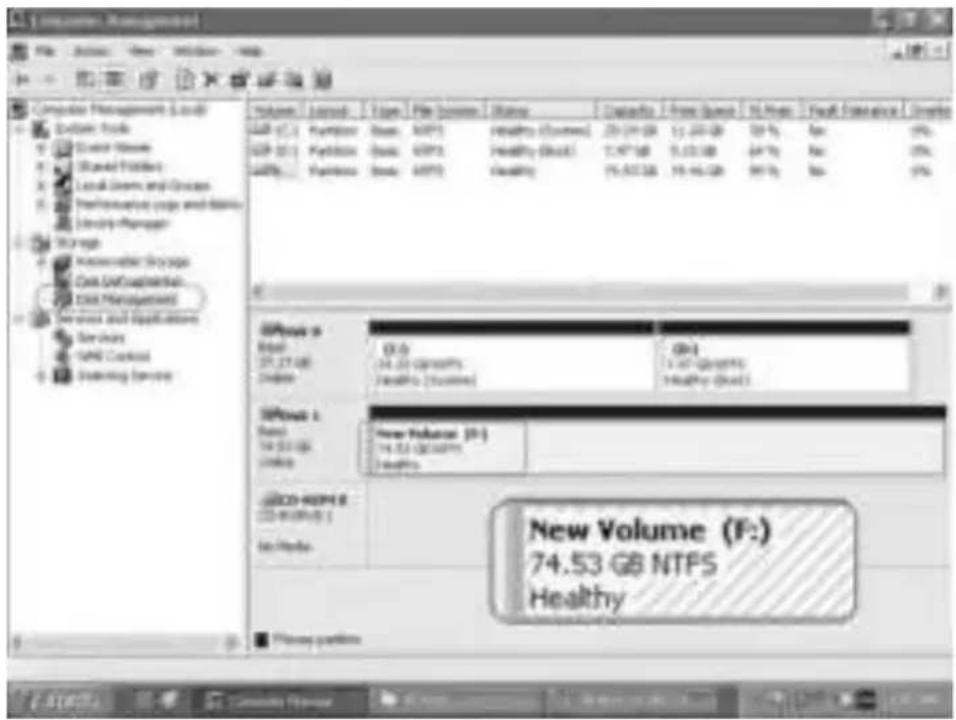

2. 使用iR2622前，使用者可以透過磁碟管理選擇硬碟的格式.

到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用iR2622。如果使用上仍有問題，請參閱附件的Q&A.

7. 訊息顯示

1. 開機與正常待機狀態.

iR2622 RAID-1 vxxxxxx.x

離線備份。當資料儲存在iR2622後，使用者可以移除其中一顆硬碟當作資料備份碟，確保相關資料例如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放回iR2622執行自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。

當iR2622中的其中一顆硬碟損毀，系統會透過LCD顯示幕與監控軟體發出警示。使用者可以在系統仍在運作下，無需關掉機機器即可將損毀的硬碟取出。一但替換損毀硬碟後，iR2622即會在不影響系統運作的情況下自動開始進行資料重建，使用者也無需對iR2622下任何指令。

當iR2622偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD螢幕會顯示以下訊息：

RAID-1 degraded

Pri : X Sec : O

當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD螢幕會顯示以下訊息：

安裝新硬碟後幾秒鐘，LCD螢幕會顯示資料重建的進度：

當資料重建完成後，LCD螢幕會顯示以下訊息：

Pri HDD : OK

Sec HDD: OK

9. GUI功能說明與韌體更新

使用者可以透過光碟來安裝GUI軟體，藉此監控iR2622的狀態.

※ HDD1等於Pri硬碟，HDD2等於Sec硬碟.

1. 系統狀態

GUI會自動偵測iR2622並且顯示相關資訊.

RAIDON Image Selected by RAID Guide Manager RAIDGuide Manager IF Document Type 1 Model: Doping(RAIDON) System Capacity: 100 GB HD321 Capacity: 95 GB HD32 Capacity: 95 GB HD32 Output: 1000000.0 Output: 1000000.0 Output: 1000000.0 External Version: 100000.0 OK File Edit Print Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add +1x 368 227888888

2. 韌體升級

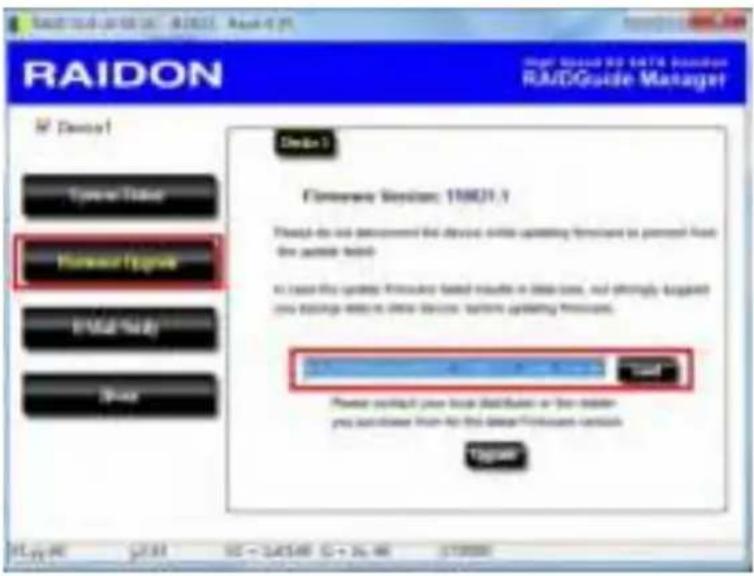

使用者可以透過此GUI進行韌體升級。只需簡單的點選"Load"指定韌體檔案位置後即可進行升級。升級過程或許需要重新啟動系統來完成整個升級程序.

※注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進行韌體升級。

3. E-Mail通知

設定e-mail帳號來收取系統問題或被移除通知.

3-1 設定

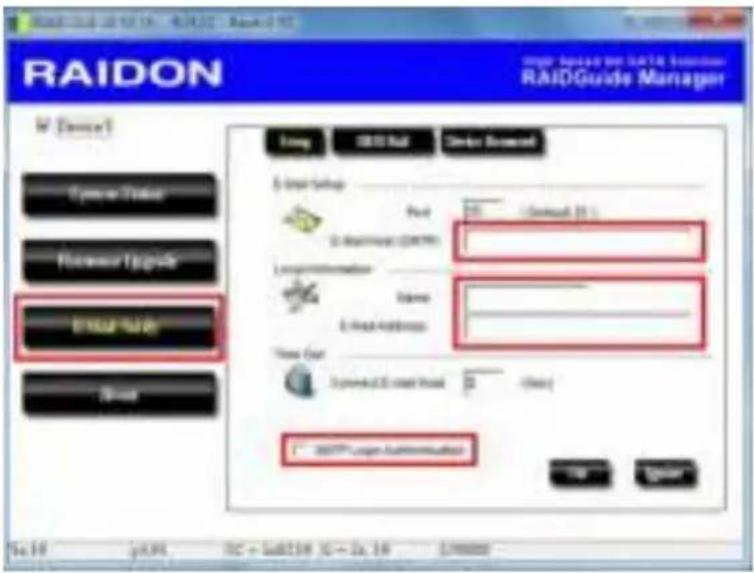

1). 填入e-mail相關名稱與完整位置，以及SMTP的相關資訊.
2). 如果需要密碼，請勾選“SMTP Login Authentication”並輸入密碼.

3). 相關資訊填寫完成後，點選"OK".

※設定過程中，系統必須維持在正常運作狀態.

3-2 硬碟損毀/裝置被移除

1). 在E-Mail Address欄位填入要收取通知的e-mail，點選”+”即可增加另一組。(最多可填入10組e-mail).

2). 在"Subject"與"Contents"填入e-mail訊息的主旨與內容.
3). 相關資訊填寫完成後，點選"OK".

※ 設定過程中，系統必須維持在正常運作狀態.

4. 關於GUI軟體版本

Q1. 安裝完iR2622後，電腦無法開機或是電腦認不到iR2622.

A: 1. 請確認iR2622上的LCD螢幕顯示正常.

1. 請確認SATA線有正確的跟電腦連接且硬碟是可正常運作.

2. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體上相容性問題，請連繫我們的客服部門。

Q2. 使用時，電腦運作正常但是iR2622的存取效能不正常.

A: 請確認iR2622是否正在資料重建.

1. 請確認所使用的連接線長度，是否所使用的SATA線太長以及是否合乎標準規範.

2. 如果線材的長度與規格都沒問題，請關閉iR2622並取出其中的硬碟。直接接硬碟連接到電腦並進行檢測，有可能是硬碟中的壞軌導致.

硬碟損毀

Q1. RAID 1模式下，如果放入一顆新的硬碟，系統的總容量會是？

A: 1. iR2622的總容量是依據一開始安裝的主硬碟容量而定.

1. 安裝完成後，即使更換一顆較大容量的硬碟，儲存容量也不會增加.

Q2. 為何當我安裝第二顆硬碟時出現錯誤訊息？

A: 1. 第二顆硬碟的容量必須大於第一顆硬碟，否則iR2622不會進行資料重建.

關於資料自動重建功能

Q1. 如果當iR2622在資料重建時關掉電腦電源，會不會怎樣？

A: 在RAID 1模式下，資料重建過程中關閉電源，控制器會自動記憶已完成的百分比，當在度開啟電源後，重建過程會從斷電前的百分比繼續.

Q2. 資料重建過程中是否有可能會遺失資料？

A: 資料重建功能是Sector to Sector的拷貝方式。技術上來說，資料並不會在資料重建過程中遺失。但是，如果資料重建過程中，原本的硬碟(Source)被偵測到壞軌，iR2622將會採用模擬方式而不會因此壞軌認為硬碟損毀。因此，這種情況下儲存在壞軌的資料就有可能會遺失.
