产品类型	风冷无霜冰箱
总容积	490升
能效等级	2级
冷藏室容积	310升
冷冻室容积	180升
净重	92千克
产品尺寸（宽×深×高）	910×720×1770毫米
电源	220V/50Hz
额定功率	150瓦
冷却方式	风冷（自动除霜）
控温方式	电脑控温
显示屏	LED数码显示
照明方式	LED照明
制冷剂	R600a
噪音值	38分贝
气候类型	SN/N/ST
按键功能	温度调节、速冷、速冻、智能模式
除霜方式	自动除霜
清洁保养	定期清理冷凝器、密封条
安全特性	接地保护、防漏电、过流保护
可修复性	可购买原厂备件，支持维修
品牌	Haier（海尔）
型号	BCD-490WDEA

常见问题 - BCD-490WDEA HAIER

如何调节冰箱温度？

按下显示屏上的温度调节键，可依次设定冷藏室和冷冻室温度。冷藏室推荐2-8°C，冷冻室-18°C以下。

冰箱初次通电后多久可以放食物？

建议通电后空箱运行2-3小时，待箱内温度稳定后再放入食物，避免负荷过重。

如何开启速冷/速冻功能？

按下速冷或速冻键，图标亮起即开启。速冷运行2小时自动退出，速冻运行26小时或温度达标后自动退出。

冰箱报警时怎么办？

若显示屏闪烁并蜂鸣，通常是开门超时或温度异常。请关好门，或检查是否放入过热食物。若持续报警，请拔电后联系售后。

如何清洁冰箱？

拔掉电源，取出食物和隔架。用软布蘸温水或中性清洁剂擦拭内壁和密封条，不可使用强酸碱或研磨剂。晾干后通电。

冰箱需要除霜吗？如何操作？

本机为风冷无霜设计，无需手动除霜。如有霜层，可能是门未关严，请检查密封条。

冷冻室结冰严重怎么办？

检查门封条是否严密，避免频繁开门。若结冰影响使用，可断电后打开门让冰自然融化，切勿铲冰。

冰箱噪音大正常吗？

冰箱运行时发出低沉嗡嗡声或水流声属正常。若噪音异常大，检查冰箱是否平稳，或联系维修。

如何更换冰箱门的方向？

本型号不支持自行更换开门方向，如需更改请联系专业服务人员。

保修期多久？

整机保修1年，主要部件（压缩机、冷凝器等）保修3年。具体以购买凭证为准。

用户手册 BCD-490WDEA HAIER

(冰箱外观、尺寸、颜色、图案以实物为准)
此图为 BCD-490WDEA

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

——商店、办公室或其它工作场合的厨房区域；

—— 农场以及宾馆、汽车旅店和居住型环境的顾客 ；

—— 家庭旅馆型环境 ；

——餐饮业和类似的非零售业应用；

目录：

说明书目录....1

产品特点 2

关于本产品的安全注意事项 3

本产品使用前的准备步骤 5

第一次使用本产品的步骤 7

本产品的各部分构件名称 8

本产品的主要功能介绍....10

各种食品建议存贮的区间 …… 16

冷藏室的使用方法和注意事项 ……17

冷冻室的使用方法和注意事项 22

变温抽屉的使用方法和注意事项 24

外取水的使用方法和注意事项 26

本产品的日常保养与维护 27

有疑问？先看这儿！ 30

保修说明 32

技术数据·装箱单 34

1. 变频无霜

变频无霜科技，节能静音，无霜保鲜新体验，还原食材原味新鲜。

2. 超大容积、精细化储存

冷藏大容积，My Zone 变温室，多档位设置，独有鱼鲜、果蔬和 0^ 保鲜功能，轻松实现不同食物在合适温度储存。

3. 节能静音

搭载双变频技术，新一级能耗，保证箱内温度准确恒定，实现超级静音状态；

4. 高端品质生活体验

精选高档布鲁钢面板沉稳大气，与家居环境完美搭配。

5. HCS 生态植物膜控湿

创新应用 HCS 保湿膜技术，空间湿度保持在 90%，果蔬持久保鲜不脱水，新鲜又美味。

6. 外取水技术

冷藏外取水技术，轻松享用外取水。

7. 不锈钢滑轨技术

不锈钢滑轨，高承载。

8. 电脑触控

触摸按键 LED 竖向显示屏，操作简洁，反应灵敏，易清洁，不易老化，使用寿命长。

您好！感谢您使用海尔产品，为了您能更好的阅读本说明书和使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

如果操作错误有可能造成用户受到人身伤害

如果操作错误有可能造成物品及财产的损害

必须禁止的行为或操作

必须遵守的行为或操作

电气方面

电源

本系列产品使用交流 220V/50Hz 电源，若电压波动范围较大（超出 187 \~ 242V 的范围），会造成冰箱故障甚至损坏，此时必须加装 750W 以上的自动稳压器配合使用。

接地

必须使用独立专用插座并进行可靠接地，本冰箱电源线配有三线（接地）插头，符合标准的三线（接地）插座。任何情况下切勿切除或拆除电源线的第三插脚（接地）。

电源线及插头

电源线插头应保持与插座牢固接触，否则可能导致火灾！为了防止电源线的损坏，不要让箱体压住电源线或人为踩踏电源线，将冰箱移离墙壁时，请小心谨慎，切勿滚压电源线。切勿以拉扯电源线的方法拔出冰箱的插头，一定要紧紧握住插头，从插座中直接拔出。清洁、维修及更换损坏的照明设备前，必须拔下冰箱的电源插头，以防触电。当电源线出现破损或插头出现磨损时，切勿使用，必须到厂家指定的维修点更换。

有煤气等易燃气体泄漏时

应立刻关闭气体泄漏的阀门，然后打开门窗，不要拔或插冰箱等电器件的电源插头。

存储

本产品为家用电冰箱，按国家标准的规定，家用电冰箱只适用于储藏食品，不能用于其他用途，如储藏血液、药品和生物制品等。

冰箱内严禁放入易燃、易爆的危险品（如助燃喷雾剂），以及强腐蚀性的酸、碱等化学药品。

冰箱开始运行之后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

在开关冰箱门时，应手握门把手进行拉开和关闭。由于门与门之间及冰箱箱体与门之间的间隙很小，请勿将手伸到这些区域内，以防挤伤手指。

在开关冰箱门时，勿让小孩靠近，以免碰伤小孩。

请勿将瓶装啤酒、饮料等放入冷冻室，以防冻裂。

放置环境

放置冰箱应该远离热源并避免太阳光直射，以免影响冰箱的工作性能。应放置于通风良好的地方，冰箱周围包括后背应留有一定的空间。

不要放置在潮湿或易溅上水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

为保证安全，建议不要在冰箱台面上放置电源插座、稳压电源、微波炉等电器。也不要在冰箱内部使用电器（推荐型号除外），以免发生电磁干扰或其他意外。

不要在冰箱上部放置不稳定的物品（重物、有水的容器），以免掉下伤人或溢水导致漏电。

在冰箱附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

维护方面

清洁

不要用水喷淋、冲洗冰箱，也不要将冰箱放置在潮湿或易溅上水的地方，以防止生锈及影响电气绝缘性能。

停电或清洁时，应拔下电源插头，至少保持间隔 7 分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

维修

严禁私自拆卸、改造冰箱，制冷系统包含高压状态的制冷剂，禁止损坏制冷管路。维修冰箱必须由专业人员进行。

针对儿童的特别注意：

冰箱废弃不用时，请将冰箱远离火源，以防意外。并且将门体卸掉，并拆下门封及搁物架，将门体与搁物架放到合适的位置。以免小孩子进入冰箱玩耍发生意外。避免儿童吊在冰箱门体上玩耍，以防门体倾斜或冰箱倾倒造成人身伤害。

① 拆除所有包装组件

包括泡沫底座及固定附件用的胶带也必须拆除。

清点随机附件和资料

请按照装箱单内容对照检查箱内物品，如有出入，请咨询销售商店进行查询。

② 将冰箱放置到满足以下条件的地方：

· 远离热源并避免阳光直射、潮湿、过冷的环境
·冰箱周围包括后背应留有10cm以上的空间，并保持通风通畅
- 冰箱需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块。如果稍有不稳，可调整冰箱前部的可调底脚：

→ 按顺时针方向旋转，可以提高冰箱高度。
→ 按逆时针方向旋转，可以降低冰箱高度。

1. 两门高低不齐时, 可以使用 1mm 厚可调垫片(放在礼品袋中)进行微调, 最终使两门平齐:

- 取出可调垫片，将偏低门体抬起，使用钳子等工具将可调垫片卡在白色塑料套圈下即可。

- 如发现仍不平可继续增加垫片，请不要野蛮安装，防止将门体饰条划伤或碰伤。

警告

器具周围或嵌入式结构里无障碍物，器具周围预留的间隙符合图示要求，保持通风通畅。

注意

为避免冰箱在使用过程中向前倾倒，请将可调底角调到与地面充分接触，以固定冰箱位置。

切勿将冰箱的包装泡沫垫块用来垫高冰箱。

使用前请先进行清洁

(清洁方法请参阅第 31 页 “冰箱的清洁” 一节)

5 静置

冰箱安放调平、清洁完成后，先不要接通电源。让冰箱静置 2 小时以上，再接通电源，以确保冰箱正常运转。

6 撕覆膜

冰箱使用前请将侧板上透明覆膜撕掉，以免影响冰箱正常散热和耗电量。

⑦ 冰箱开门尺寸图：宽 790x 深 686x 高 1725(mm)

型号	宽度方向 深度(mm) (mm)		方向
BCD-495WDEA	W1 W2 D1 D2
	1241	- 619	1423

型号	宽度方向 深度方向(mm) (mm)
BCD-490WDEA	W1 W2 D1 D2
	1008	1226 619 1024

第一次使用本产品的步骤

1

接通电源

刚接通电源时，温度显示冷藏、变温和冷冻的实际温度。此时，冷藏设定温度为 3^ C ，变温设定温度为“果蔬”，冷冻设定温度为 -18^ C ，按键处于非锁定状态。

2

本冰箱有断电记忆功能

第一次上电以后的每一次上电，都将按照上次断电时的设置运行。（具体内容请参照主要功能介绍中的“断电记忆”）。

3

选择冰箱的工作方式

您可根据需要选择以下方式之一对冰箱进行设定 ：

如果为了保存特定的食品，想手动调节冰箱温度，可通过温度调节键进行温度设定。

（具体设定方法，请参阅主要功能介绍中的“调节冷藏室温度、调节变温室温度、调节冷冻室温度”）。

4

将食品放入冰箱

经过一段时间通电运转后，冰箱内已充分冷却，此时可放入食品，正式使用冰箱。若用户有较多的新鲜食品（如鲜肉）需放入冷冻室，请在放入食品前 24 小时开启“速冻”功能。

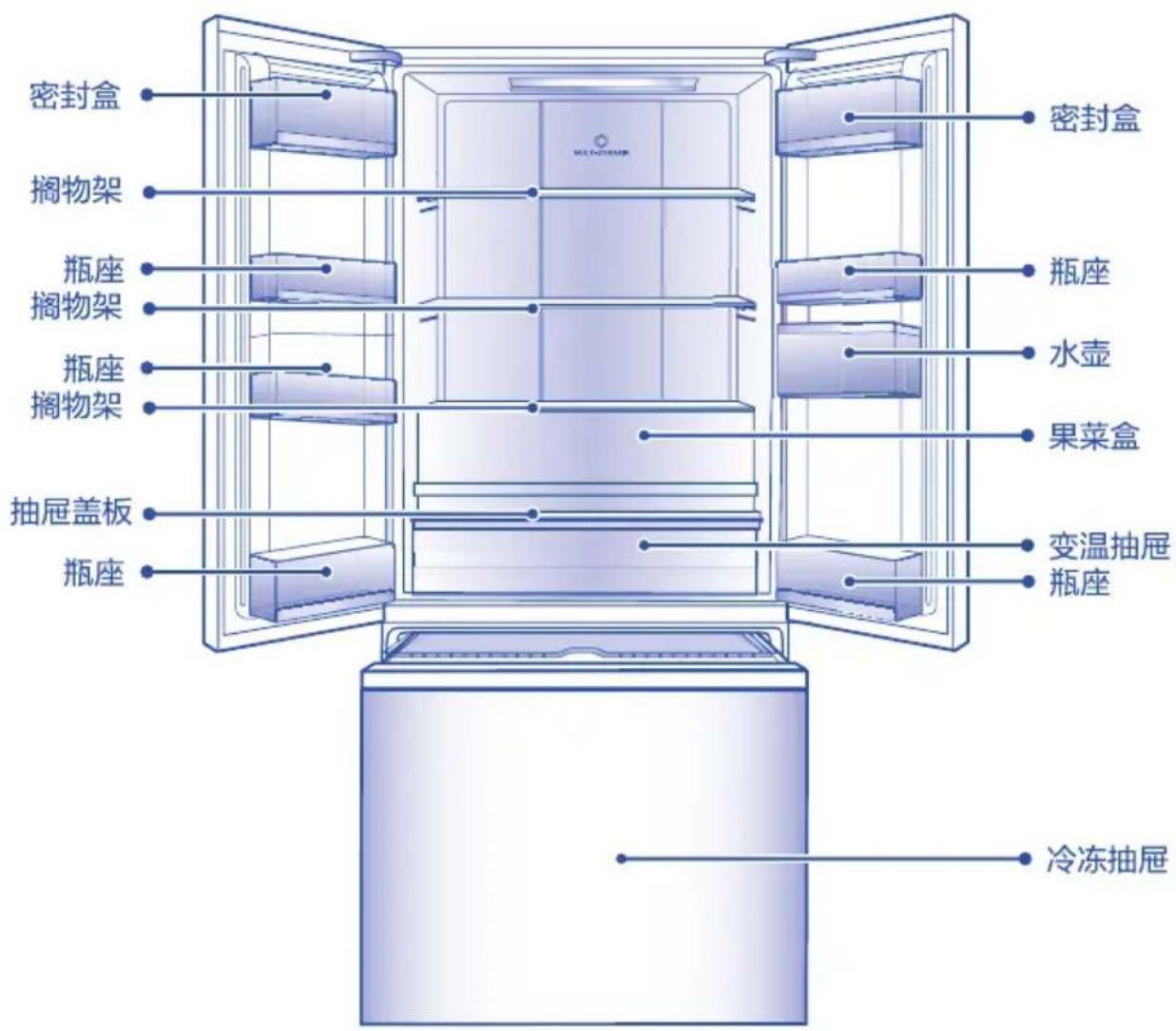

本产品的各部分构件名称

冰箱各部分构件名称

BCD-490WDEA
具体配置以实物为准
提示：温度设定改变时，箱内温度需经过一段时间后才能达到平衡。且这段时间的长短，取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食品的多少等。

本产品的各部分构件名称

冰箱各部分构件名称

BCD-495WDEA
具体配置以实物为准
提示：温度设定改变时，箱内温度需经过一段时间后才能达到平衡。且这段时间的长短，取决于温度设定改变的大小、周围环境温度的高低、开门频次及箱内存放食品的多少等。

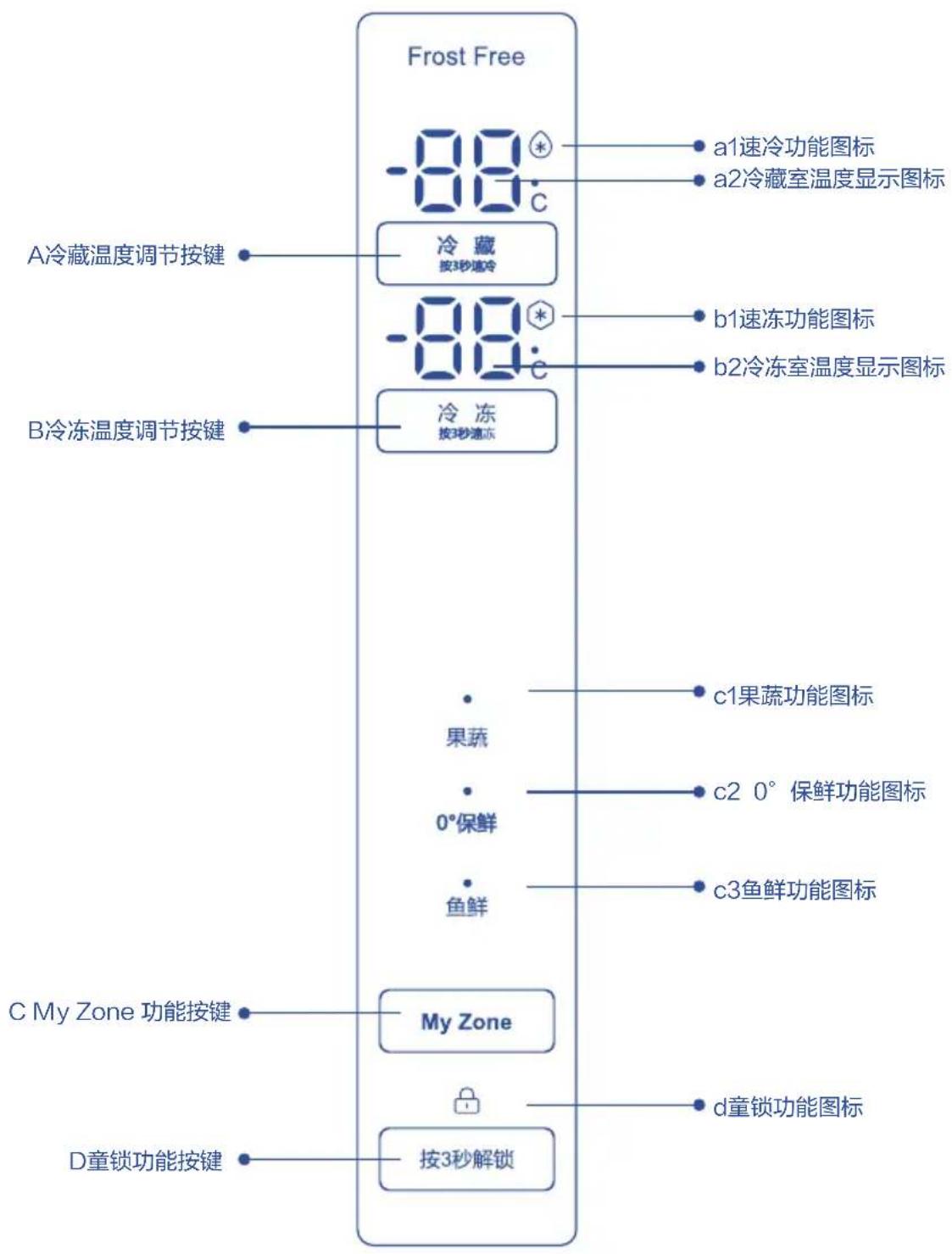

本产品的主要功能介绍

功能介绍

1. 初次上电

冰箱初次连接电源后，显示屏点亮。冰箱默认为冷藏室设定为 3^ C，变温室设定为“果蔬”，冷冻室设定为 -18^ C。

2. 显示屏锁定 / 解锁

自动锁定 ：

冷藏室门关闭且 30 秒内没有按键操作时，显示屏自动熄灭并锁定。

手动锁定：

显示屏解锁状态下，按下【D 童锁功能按键】并持续 3 秒钟，蜂鸣器响一声，【童锁功能图标 d】点亮，显示屏锁定。无按键操作 30 秒后，显示屏熄灭并锁定。

解锁：

显示屏熄灭状态下，打开冰箱任一冷藏门或触摸显示屏任一键，显示屏点亮，处于锁定状态。此时按下【D 童锁功能按键】并持续 3 秒钟，蜂鸣器响一声，【童锁功能图标 d】熄灭，显示屏解锁。


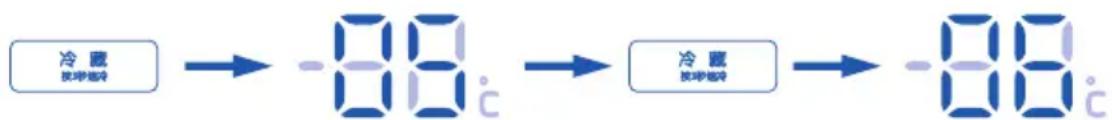

3. 调节冷藏室温度（2 \~ 8℃）

1. 显示屏解锁状态下，按一下【A 冷藏温度调节按键】，蜂鸣器响一声，进入冷藏室温度设置状态。
2. 之后每按一下【A 冷藏温度调节按键】，蜂鸣器响一声，冷藏室设定档位加 1，冷藏室档位在 2 \~ 8℃之间循环。若 5 秒钟不进行按键操作，则温度设定值确定并停止闪烁。

进入设置状态按1下 设置完成每按1下档位加1

4. 调节变温室温度（“果蔬”-“0°保鲜”-“鱼鲜”-“果蔬”）

显示屏解锁状态下，按一下 C 变温档位调节按键，蜂鸣器响一声，进入变温室档位设置状态，之后每按一下 C 按键，蜂鸣器响一声，变温室档位在“果蔬”—“0°保鲜”—“鱼鲜”—“果蔬”之间循环。注：若超出 5 秒钟不进行按键操作，则设定值确认，按其它按键立即确认。档位设定后显示档位温度，无按键操作 30 秒后显示屏熄灭

进入设置状态按1下 设置完成每按1下档位改变

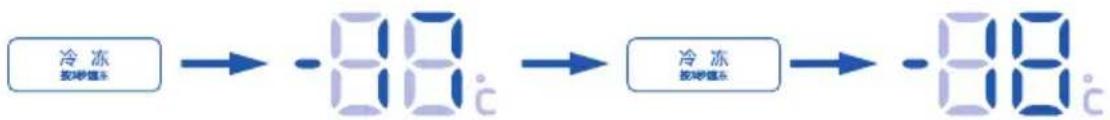

显示屏解锁状态下，按一下 B 冷冻档位调节按键，蜂鸣器响一声，进入冷冻室档位设置状态，之后每按一下 B 按键，蜂鸣器响一声，冷冻室设定档位减 1，冷冻室档位在“-14”—“-15”—“-16”—“-17”—“-18”—“-19”—“-20”“-21”—“-22”—“-23”—“-24”—“-14”之间循环。注：若超出 5 秒钟不进行按键操作，则设定值确认，按其它按键立即确认。档位设定后显示档位温度，无按键操作 30 秒后显示屏熄灭。

进入设置状态按1下 设置完成每按1下档位减1

注意 温度设定好以后，若 5 秒内不进行按键操作，则系统将自动确定并保存该设定温度；设定完成后显示设定温度。

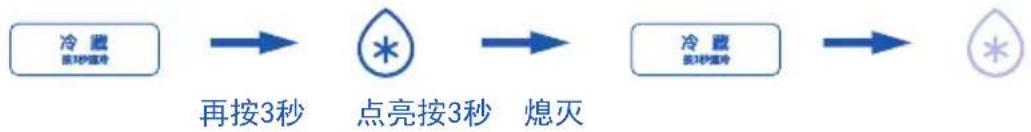

6. 速冷功能

显示屏解锁状态下，长按 A 按键 3 秒钟，蜂鸣器响一声，速冷功能图标 a1 点亮冷藏室速冷功能开启，此状态下冰箱冷藏室按设定运行，进入速冷功能 3 个小时后，自动退出速冷功能。显示屏解锁状态下，速冷功能图标 a1 点亮状态下，长按 A 按键 3 秒钟，蜂鸣器响一声，速冷功能图标 a1 熄灭，即冷藏室速冷功能关闭。

注意 - 速冷状态下，不能进行冷藏温度调节。若按下【冷藏温度调节按键】进行温度调节，则【速冷功能图标】闪烁，以提示不能进行此操作。

8. 速冻功能

显示屏解锁状态下，长按 B 按键 3 秒钟，蜂鸣器响一声，速冻功能图标 b1 点亮速冻功能开启，此状态下冰箱冷冻室按设定运行，进入速冻功能 56 小时后，自动退出速冻功能。显示屏解锁状态下，速冻功能图标 b1 点亮状态下，长按 B 按键 3 秒钟，蜂鸣器响一声，速冻功能图标 b1 熄灭，即速冻功能关闭。

点亮按3秒 熄灭再按3秒

速冻状态下，不能进行冷冻温度调节，若按下 B 按键进行温度调节，则速冻功能图标 b1 闪烁，以提示不能进行此操作。

9. 开门报警

冷藏门打开超过 3 分钟报警 3 次，若冷藏门仍打开，则以后每 30 秒发出报警直到冷藏门关闭。

10. 断电记忆

断电的瞬时工作状态被记忆，重新上电后仍按断电前的设定工作。

如需增大储存空间

用户可通过拆卸冰箱的部分部件，达到增大冰箱储存空间的目的。

以下为可拆卸部件列表，可拆卸的部件如右图所示。

具体的拆卸方法，请参阅第 31 页 “各部件的清洁维护” 篇。

编号	部件名称
1	密封盒
2	中瓶座
3	下瓶座
4	搁物架
5	搁物架

编号	部件名称
6	搁物架
7	果菜盒
8	冷冻上抽屉
9	冷冻中抽屉
10	冷冻下抽屉

可拆卸部件

用户可通过拆卸冰箱的部分部件，达到增大冰箱储存空间的目的。

以下为可拆卸部件列表，可拆卸的部件如右图所示。

具体的拆卸方法，请参阅第 31 页 “各部件的清洁维护” 篇。

编号	部件名称
1	小密封盒
2	大密封盒
3	左中瓶座
4	右中瓶座
5	下瓶座
6	搁物架

编号	部件名称
7	搁物架
8	果菜盒
9	冷冻上抽屉
10	冷冻中抽屉
11	冷冻下抽屉

冷藏室内主要放置短期贮藏或随时要吃的食品。

虽然通过调节温度设置，可使冷藏室的绝大部分区域的空间平均温度在 0^ 10^ 间，

但无法使食品长期保鲜，所以冷藏室只能作为短时间的贮藏室使用。

注意

当冬天环境温度在 0^ 10^ 时，冷藏室温度较低，下部温度在 0^ 左右。这时，蔬菜水果应放置于冷藏室上部，以免冻坏。

在关闭冷藏左门体时，要保证竖梁已关闭到位，否则不能关紧门体，长时间会导致箱内温度回升和发出警报。

冷藏室的使用方法和注意事项

冷藏室内主要放置短期贮藏或随时要吃的食品。

需要放入较高的食品时，可以使用搁物架的可调位功能，上部两个搁物架位置可按需要空间调整。

提示：食品不要装得太多，不要超出搁物架。如果超出搁物架，门可能关不上或者食品落下来砸伤人。

冷藏独立抽屉，三种储藏模式可调，满足用户不同存储需求。

果菜抽屉：搭载 HCS 保鲜膜技术，果菜独立存储空间，保持果菜新鲜健康。

开门的时候，立梁被合起来。这种状态下可以自由开关门。

提示：如果在立梁竖起时关门的话，有可能碰坏立梁。

各类食品的储藏指南

果蔬储藏时间的基准

褐色生菜

卷心菜

草莓

葡萄

鱼肉储藏时间的基准

生鱼片

鱼

牛肉

人造蟹棒

推荐储存的食品

• 生鲜食品：鱼贝类、肉。
  • 乳制品、点心：酸奶、奶酪、果冻、布丁。
• 蔬菜、甜食：沙拉、调味汁。
• 加工食品：鱼丸、鱼、肉酱、火腿、火腿肠。

- 家庭自制、天然食品：调味汁、果酱、低盐咸菜、生面条。

储存食品小窍门

• 油炸食品的好吃与否关键在于温度 把晚饭要用的油炸食物材料，在中午时放入保鲜抽屉。面粉也装在搪瓷盆中放进去。材料与油的温度相差越大，做出来的油炸食物越松脆可口。油的温度在 160 \~ 170°C最好。（标准是把少量面粉倒入油中，面粉浮在上面。）
• 享受新鲜的生鱼片 买回来的金枪鱼切好，备晚饭用时，先放在保鲜抽屉内，再拿出来时，鱼的硬度正好。
• 享受冰凉的沙拉 把海鲜沙拉事先放入保鲜抽屉，虾和贝类的肉质变结实，吃起来有嚼头，味道也感觉不一样了。

冷藏食品注意事项

萝卜类应切掉叶子，防止营养被叶子吸收。
您可根据需要，把储蛋盒移到一个合适的位置，并根据蛋量选择合适的蛋盒。
将冷冻食品放在冷藏室化冻，这样可以利用冷冻食品的低温来帮助冷藏食品，达到节能的效果。
茭瓜、甜瓜、木瓜、香蕉、菠萝等在冷藏状态下会促进其新陈代谢，不宜冷藏。但如果是未熟的水果，可在冷藏室保存一定时间，促其成熟。
有些食品如洋葱、大蒜、生姜、菱角、根茎类等，常温下可以长时间保存，不需要放入冰箱内冷藏。
新鲜的蔬菜买回来时最好先将泥土等洗净再放入冰箱，以防止细菌在冰箱内滋生或传染到别的食品。

不要堵住出风口

如果冷气被堵住出不来的话，冰箱内的温度降不下来，压缩机就会不停的工作，造成电力的浪费。

不要堵住温度感知器件

存放的食品应相互隔开，留有冷气流通的通道，从而达到更好的冷藏效果。

避免食品与内胆接触

冰箱内存放的食品特别是油类食品与内胆长时间接触，会造成内胆腐蚀，应尽量避免食品与内胆直接接触，当内胆沾上油污时，应及时清擦干净。

尽量减少开关门的次数

通过减少开关冰箱门的次数、开门时避免敞开角度过大等措施，可以减少冷气的外流损失，达到省电目的。

冷冻室的使用方法和注意事项

不同的食品可根据需求存放于不同的温区间室，使食品得到最佳的储存温度。

想长久享受时令美味，食品需在冷冻室长期保存。

• 冷冻室温度设置范围为： -14^ C -24^ C ，并可根据需要进行调节。由于冷冻室温度很低，可以长时间保持食品的新鲜状态，因此要长时间保存的冷冻食品应放在冷冻室内储藏。
• 食物储藏容器由冷冻室抽屉组成。当抽屉存放重量较大的物品时，需轻抬冷冻抽屉门体推入。
• 体积大的食品可以存放在下部的冷冻室抽屉内。体积小的食品可以存放在上部的抽屉内。

冷冻食品注意事项

冷冻食品前最好先包装起来

包装外表面必须干燥，以免冻结在一起。包装材料应无味、不透气、不透水、无毒、无污染，以免食品串味和品质下降。

放入的食品量不宜过多

一次放入冷冻室的新鲜食品量不宜过多，最好不要超过该冰箱的冷冻能力值（可参考第 33 页的“技数据”内容）。

避免食品的重复冷冻

原则上，只按当次所需数量从冷冻室内取出食品解冻，已解冻的食品不能再重新冷冻，除非将其加工成成品菜肴，才可再次冷冻，否则会影响食用质量。

不能直接放入热的食品

热的食品放入冷冻室前，必须先冷却至室温。

根据食品的贮存期标注日期

存放食品应根据不同食品的贮存期在包装袋上注明冷冻的日期、期限及名称，以免过期。

瓶装饮料不能放入冷冻室

请勿把瓶装啤酒、饮料等放入冷冻室，以防冻裂。

将食品分成适当的小份

这样更容易冻透，可更好地保证其解冻和烹饪时的质量，每份食品不宜超过 2.5kg。

变温抽屉的使用方法和注意事项

变温功能的使用

果蔬：

适合存储新鲜的水果或是蔬菜，保持其水分和新鲜度；也可以存储一些冷饮，清凉不冻口

0° 保鲜 :

适合存储即食类食品，大部分食物在零度时，可以保鲜，又不至于冷冻成冰，是储存即食类新鲜食品最好的选择

鱼鲜（-1度）：

适合短期食用的新鲜鱼贝类、肉类，此功能下肉不易变质，可保其鲜味。

节能使用的注意事项

尽可能将冰箱安装在凉爽、通风性好的房间内，远离热源，避免阳光照射。
尽量减少开门的时间和次数。
例如：有规则的储存食物，在取用时可以减少开门的时间。
将食物盖上或包装起来储存。
热的食物或饮品冷却后在放入冰箱内。
需要解冻的食品先放到冷藏室（或变温室），可以用冷冻食品的低温冷却冷藏室（或变温室）的食品。
不要过分的填充冰箱以免阻碍空气的流通性。
冰箱温度的设定，设定温度越低，冰箱能耗越大；在满足食品储藏条件的前提下，尽量设置高的箱内温度。
如若需要较大的冷冻室使用空间，可以将冷冻小抽屉取出。

外取水的使用方法和注意事项

水分配器

根据需求可从水分配器处取冷饮水。首次使用请先清洁水壶。

警告

水壶仅可添加饮用水。

清洗水壶

1. 双手托住水壶底部两侧向上提，将水壶从冰箱门上提起；
2. 按照图示方式轻轻打开水壶上盖（C），然后拧下出水嘴（B）；
3. 用流水清洗水壶本体、水壶盖和出水嘴，清洗时请不要丢掉出水嘴中的 O 型密封圈；
4. 安装出水嘴（B），并将水壶本体和上盖（C）的两端依次按压在一起，确保水壶本体和上盖的完全组装；
5. 将水壶正确插入冰箱门内侧的孔中，并沿箭头方向按压保证水壶两侧卡扣安装到位。

打开水壶注水口盖（A），将干净的饮用水缓慢注入水壶，然后盖上注水口盖。为防止注水时有水溅出，建议使用窄口径容器注水。注水时请勿超过水壶最大水位线。

在填充水时注意将水壶内前期剩余的水清理干净；

当你长时间不使用外取水部件时，请将水壶内的水清空，并清洗干净水壶；为防止冷藏箱体的冷气泄露，即使长时间不使用饮水机取水，水壶上盖（C）也要保证盖紧，确保不会从水嘴漏冷

取水

1. 将杯子放在水嘴下方；
2. 用杯子轻触取水舌头。

1. 为了保持冰箱清洁，一个月清洁一次。
2. 清洁时，取出储藏的食品。
3. 拆下来的搁物架，抽屉都可以水洗。安装顺序与拆卸顺序相反。
4. 清洁后需安全检查：电源插头完全插入插座，并无异常发热。电源线无龟裂和擦伤。

1. 清洁时，先拔下电源；不能用湿手插拔插头，有触电和受伤的危险。
2. 水不能直接泼洒到冰箱上，容易生锈，漏电和发生故障。
3. 手不要伸到冰箱底下去，可能会被金属角划伤。
4. 不要使用硬毛刷、钢丝刷、研磨剂（例如牙膏、去污粉等），有机溶剂（例如汽油、香蕉水、丙酮、酒精等）、热水或酸、碱来清洁冰箱。
5. 电源线、插头有伤，积了灰尘的话，可能引起触电和火灾。如果有异常情况，请拔下电源插头，联系海尔售后。

各部件的清洁维护

自动除霜

本冰箱是风冷无霜冰箱，带有自动化霜功能。除霜后的水存在蒸发皿蒸发，因此不需要手动除霜。

除制造商推荐的方式以外，不得使用器械设备或其他方式加速除霜过程。

在人工化霜、维护或清洁时，所冻结食品的温升可能会缩短储存期。

冷藏室门瓶座

双手拿住，向上顶出来。

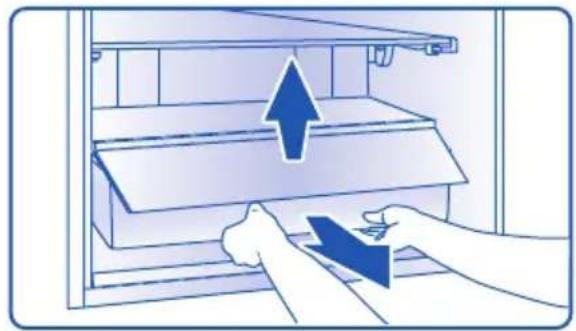

最大限度拉出，握住果菜抽屉的前端，向斜上方取出，然后将果蔬抽屉盖板轻轻向上一提，即可向外取出。

如需取出冷冻中抽屉需同时按住图示左右两按钮，并向并向外侧拉出抽屉，放入冷冻中抽屉按相反操作即可。

最大限度拉出，握住保湿抽屉的前端，向斜上方取出，然后将保湿盖板轻轻向上一提，即可向外取出。

1. 拔掉电源插头。
2. 把冰箱内的食品拿出来，清理冰箱内部，打开门干燥。
3. 调节左右可调底角，抬离地板。

搬运时

1. 用轮子前后移动。（如果地板易受损的话，就不要用轮子）
2. 搬运时，一定要抓住底部和背面上方的把手。（如果手打滑的话，可能会受伤）
3. 如果是搬家的话，冰箱不能放倒或倾角大于 45 度装运。否则，可能导致故障。

减少冰箱门开关的次数，不要再新储存食品。

拔掉电源插头再次插入的时候

中间间隔 7 分钟以上。如果马上插入的话，压缩机容易出现故障。

长时间不用冰箱的时候

一周以上不用或者移动，搬运时，要倒掉给水盒的水和储冰盒的冰，并用水清洗后保持干燥。具体步骤如下：

1. 取出里边的食品。
2. 关闭制冰功能。
3. 拔掉电源插头。
4. 用水清洗冰箱内部。

警告

器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，以免对环境造成危害或引发其他危险。

有疑问？先看这儿！

注意

在联系维修前，请先按照本页确认故障原因和解决办法。若仍无法排除故障，请联系维修人员，切勿私自拆卸修理。

Q1：完全不制冷？

现象	冰箱完全不制冷。
原因	a.电源插头是不是脱落了?b.断路器和保险丝断了?c.是不是停电了?d.液晶板的灯有没有点亮?e.温度档位是不是设置过高?
解决办法	a.重新插上。b.打开冰箱门,看灯是否亮。d.打开冷藏室右门和冰室门。e.将温度档位设置调低。

Q2：制冷效果差？

现象	冰箱的制冷效果差。
原因	a.储存食物过多或放入了热的食物?b.频繁的开关门或装食物的袋子夹在门缝里?c.阳光直射或冰箱靠近炉子或者煤气灶?d.周围通风不好?e.温度档位是不是设置过高?
解决办法	a.热的食物凉了后放入。b.检查并关好门。c.把冰箱从热源移开。d.空出距离来,保持良好通风条件。e.将温度档位设置调低。

Q3：冷藏室、保鲜抽屉、果菜抽屉的食品冻住了？

现象	冰箱的冷藏室、保鲜抽屉、果菜抽屉的食品冻住了。
原因	a.周围温度在 5°C以下?b.水分大的食品放在架子里面了?(冷气吹出口附近)
解决办法	a.将温度档位设置调高。b.把水分大的食品拿到前面来。

Q4：声音很大？

现象	冰箱的声音很大。
原因	a. 地面太软、活动?b. 两边不平衡?c. 接触墙壁了?d. 周围有物品坠落、蹭着冰箱?
解决办法	a. 底下铺结实的板。b. 调整调节脚。c. 离开墙壁。d. 拿掉坠落物。

Q5 ：有异味？

现象	冰箱内有异味。
原因	a. 冷气吹出口和吸入口堵住了?b. 味道大的食品没有包保鲜膜?
解决办法	a. 不要堵住。b. 用保鲜膜裹住。

Q6：工作声音经常提高？

现象	冰箱的工作声音经常提高。
原因	这款冰箱采用了变频压缩机。在安装、开关门、周围温度高、速冻、强冷冻、切换到高速运转时的声音有时会提高。

Q7：水流声和水煮沸声？

现象	冰箱有水流声和水煮沸声。
原因	制冷剂液化流动声音和制冷剂蒸发沸腾声音。

Q8 ：吱吱嘎嘎声？

现象	冰箱有吱吱嘎嘎声。
原因	内部的塑料部件膨胀或者收缩时发出的声音。

Q9：运转声和冰块下落声？

现象	冰箱有运转声和冰块下落声。
原因	补水时活塞的声音,制冰盘旋转时电机的声音,冰块落入储冰盒的声音,压缩机刚开始运转时,声音很大。

Q10：冰箱外侧和门封处结露？

现象	冰箱外侧和门封处结露。
原因	梅雨季节等湿度大的时候容易结露,这与盛了冷水的杯子外侧有水滴的道理是一样的。

Q11 ：冰箱前面和侧面发热？

现象	冰箱前面和侧面发热。
原因	夏季或者刚开始启动时会感觉特别热,这是为了防止冰箱结露而设置的加热管在工作,对冰箱内的食物没有影响。

海尔家用电冰箱保修说明

尊敬的用户：

感谢您使用海尔牌电冰箱，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修说明及发票，为您提供下列服务：

1. 整机免费包修一年。
2. 主要零部件（包括压缩机、蒸发器、冷凝器、电磁阀、主控板、箱体、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、定时器）免费包修三年。
3. 下列情况 ， 不属于免费服务范围 ， 但可实行收费修复、终身服务 ：

[A]. 不能出示保修说明及发票；

[B]. 发票涂改；

[C]. 意外因素或使用不当造成损坏；

[D]. 未经我公司许可，自行修理造成的损坏；

[E]. 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零部件待修的时间。
   三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。

2. 产品自售出之日起 7 日内，发生性能故障，消费者可以选择退货、换货或修理。

3. 产品自售出之日起 15 日内，发生性能故障，消费者可以选择换货或修理。

4. “性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过保修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

“1 + 5”成套增值服务

尊敬的海尔用户：感谢您选择、使用海尔产品。

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或

维修服务时，我们将提供“1+5”成套服务：

“1”：服务一次就好

“5”：五项组合增值服务：

【A】安全测电服务 ：服务前为用户安全测电并提醒讲解到位 ；
【B】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；
【C】一站通检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；
【D】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；

【E】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需辅加材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999 999或登录海尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com；
【2】海尔优家 APP ：扫描机器上的二维码，手机客户端下载 APP ；
【3】微信公众号：“海尔服务”。

如果您需要选购更多产品，请登录海尔网上商城 www.ehaier.com。

技术数据·装箱单

技术数据

型号	星级标志	气候类型	防触电保护类别	总容积	冷冻室容积	冷藏室容积	变温室容积
BCD-490WDEA		SN.N.ST.T	I类 490L	133L	316L	41L
BCD-495WDEA		SN.N.ST.T	I类 495L	133L	321L	41L

额定电压	额定频率	化霜输入功率	年耗电量(kW · h)	综合耗电量 /y( kW. · h/2)4 h	能效等级	灯的最大额定输入功率	额定输入电流
220V~	50Hz	180W	318 0.87		1级	2.0W 1.5A
220V~	50Hz	180W	310 0.85		1级	2.0W 1.5A

噪声(声功率级)	制冷剂	重量	冷冻能力	冷却能力	外形尺寸(深 × 宽 ×	电源软缆连接方式
39dB(A)	R600a 64g	95kg	5.0kg/12h	25kg/12h	686×790×1725(mm)	Y
39dB(A)	R600a 64g	95kg	5.0kg/12h	25kg/12h	686×790×1725(mm)	Y

技术数据说明：

1. 根据国标规定, 气候类型为 SN.N.ST 型时, 冰箱使用环境温度为 10 38^ 。气候类型为 SN.N.ST.T 型时, 冰箱使用环境温度为 10 43^ 。

警告

冰箱不宜在温度过高或者过低的环境温度中使用,如果在额定气候类型(环境温度范围)以外运行,则可能不能维持满意的间室温度;

1. 冰箱容积是根据国家标准 GB/T 8059，将间室内所有抽屉、滑轨及瓶座等附件全部取出的条件下测得的。

2. 照明灯参数及其更换：冷藏照明灯参数 12V/MAX2W，若有异常，请勿自行更改并联系售后人员上门维修。

3. 所标注的年耗电量为按照国家标准 GB/T 8059 要求的方法, 分别在 32^ C 和 16^ C 环境温度下, 模拟用户使用进行测试 (其中包括模拟装入标准规定数量的热食品), 所测得的 32^ C 环温下的耗电量按照 173 天、 16^ C 环温下的耗电量按照 192 天计算, 所得的一年的电能消耗量。

备注：在以上测试中，冷藏室控制在 4^ C，变温室控制在 2^ C，冷冻室控制在 -18^ C。

1. 所标注的综合耗电量是根据标准 GB12021.2 的要求，电冰箱在模拟用户使用状态下运行 24h 的实际耗电总量。其中包含了在使用过程中模拟装入热食品所引起的耗电量增加值。

综合耗电量的数值等于年耗电量在平均到每天的电能消耗量。

备注：当放入食品较多，环境温度较高，开门频繁时，实际耗电量高于所标注值是正常的。

1. 所标注的“噪声（声功率级）”是在国家标准 GB/T 8059 规定的消声室内，环境温度为 23^ C ，将冰箱空载、关门后至少运行 16h。在冷藏室和冷冻室达到规定的温度且运行稳定后进行测试。按照标准规定，模拟冰箱靠墙放置，在距离冰箱前、左、右、上四个表面 1 米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受冰箱装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

警告

冰箱不宜在温度过高或者过低的环境温度中使用，如果在额定气候类型（环境温度范围）以外运行，则可能不能维持满意的间室温度；

该系列冰箱执行国家标准：

GB/T 8059《家用和类似用途制冷器具》

GB12021.2《家用电冰箱耗电量限定值及能效等级》

装箱单

本产品因不断研究改进，保留冰箱各部件的变更权利，恕不另行通知，敬请谅解。

产品型号\数量\名称	使用说明书保修证	瓶座	密封盒	冷藏搁物架	变温抽屉盖板	果菜抽屉	变温抽屉	水壶	冷冻上抽屉	冷冻中抽屉	冷冻下抽屉	冰盒	蛋盒
BCD-490WDEA	1	5	2	3	1	1	1	1	1	1	1	2
BCD-495WDEA	1	4	2	3	1	1	1	1	1	1	1	2

产品中有害物质的名称及含量表

部件名称	有害物质						*明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的,除客户定制产品的部分POP广告贴画外,本产品中含有的其它部件及其均质材料均不含有害物质。*明细表中含有害物质的所有部件及其均质材料,均符合欧盟RoHS对有害物质限制使用的严格要求,请放心使用。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者的您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(Vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
箱体及其组件	○	○	○	○	○	○
门体及其组件	○	○	○	○	○	○
保温材料	○	○	○	○	○	○
压缩机	×	○	○	○	○	○
电脑板	×	○	○	○	○	○
制冷管件	○	○	○	○	○	○
制冷剂	○	○	○	○	○	○
控制器及电器元器件	○	○	○	○	○	○
电源线及连接线	○	○	○	○	○	○
包装印刷组件	○	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

冰箱食品接触材料列表

部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
撕物架总成	玻璃/ABS/PS/铝合金等	GB 4806.1/GB 4806.7GB 4806.9	内胆	PS/ABS	GB 4806.1GB 4806.7
风道盖板	PS/ABS/PP/铝合金	GB 4806.1/GB 4806.7GB 4806.9	抽屉	PP/PS/ABS	GB 4806.1GB 4806.7
红外传感器罩	HDPE/ABS喷漆/PMMA	GB 4806.1/GB 4806.7GB 4806.10	制冰机及冰水组件	PS/铝	GB 4806.1/GB 4806.9GB 4806.7
蒸发器(丝管、吹胀)/管路等系统部件	铝合金+环氧树脂/铜管/铝管	GB 4806.1/GB 4806.9GB 4806.10	保鲜组件	ABS/PS	GB 4806.1GB 4806.7
机械温控器盒、温控器旋钮、开关等	阻燃PS/PS/PA	GB 4806.1/GB 4806.7	超导盘/冷冻铝盘	铝	GB 4806.1GB 4806.9
瓶座、果菜盒、蛋盒等	透明PS	GB 4806.1/GB 4806.7
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,部件材质包含但不限于本表列出的材质,本产品是否包含该部件,以产品的实际配置为准。

合格证

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2018年A版

专用号：0060523021A

厂家代码：厂家自行添加
