C9U2 - 锯 HiKOKI - 免费用户手册

产品类型	圆锯
品牌	HiKOKI
型号	C9U2
电压	220 V ~
输入功率	2000 W
空载转速	5000 / 分钟
锯片直径	235 mm
90°切割深度	0 – 86 mm
45°切割深度	最大 65 mm
斜切角度	0° – 45°
重量（不含电源线）	6.8 kg
轴孔尺寸选项	15.9 mm 或 30 mm（通过垫圈）
标准附件	六角扳手、导板、翼形螺栓、侧手柄、集尘器
可选附件	用于 16 mm 或 30 mm 孔的垫圈 (A)
应用	切割各种木材
安全特性	下护罩、锁定杆、劈刀、绝缘握持面
集尘	通过集尘器兼容吸尘器
碳刷更换	是，具有指定磨损极限的易耗件
电源	有线电源
维护	锯片检查、螺丝紧固、碳刷检查、垂直度调整

常见问题 - C9U2 HiKOKI

如何更换 HiKOKI C9U2 的锯片？

确保开关关闭并拔下插头。将切割深度调至最大，按下锁定杆以锁定主轴，然后使用六角扳手拆下六角螺栓。握住下护罩杆以收回护罩，取下锯片。安装时，清洁主轴，安装正确的垫圈 (A)，使其中心凸起与锯片孔对齐，然后旋紧螺栓。务必确认锯片旋转箭头与锯罩箭头方向一致。

如何调整切割深度？

一只手握住手柄，另一只手松开旋钮。移动底座至所需位置以设定切割深度（90°时为0-86 mm），然后重新拧紧旋钮。

如何调整斜切角度？

松开斜角刻度盘上的翼形螺母和底座上的翼形螺栓。将锯倾斜至所需角度（0°至45°）。调整后，重新拧紧翼形螺母和翼形螺栓。

C9U2 有哪些安全特性？

关键安全特性包括自动覆盖锯片的下护罩、防止意外启动的锁定杆、减少回弹的劈刀，以及在靠近带电电线切割时提供保护的绝缘握持面。务必阅读手册以获取完整的安全警告。

如何减少回弹风险？

双手紧握，身体置于锯片一侧，支撑大型板材，使用锋利的锯片，并保持劈刀调整适当。切勿在锯片运转时从切割中取出锯。如果发生卡锯，松开开关并等待锯片停止后再采取行动。

如何调整劈刀？

松开固定劈刀的六角螺栓。调整劈刀，使其与锯片边缘的间距不超过3 mm，且锯片边缘伸出劈刀最低边缘不超过3 mm。然后重新旋紧螺栓。

能否使用集尘器？

可以，将吸尘器的吸尘软管连接到集尘器上，集尘器通过 M4 和 M5 螺丝固定到主机。安装时，将控制杆更换为短型，以免干扰下护罩操作。

推荐哪些维护程序？

定期检查锯片是否变钝或损坏，检查所有安装螺丝是否紧固，当碳刷磨损至极限时更换，并调整底座以保持与锯片垂直（90°）。请将工具送至授权的 HiKOKI 维修中心进行维修。

包装内包含哪些附件？

包装包括主机、六角扳手、导板、翼形螺栓、侧手柄和集尘器。可选附件包括用于16mm或30mm轴孔的垫圈 (A)。

此锯可切割哪些材料？

主要应用于切割各种木材。不适用于切割金属或砖石。务必确保材料无钉子或异物，以免损坏锯片。

用户手册 C9U2 HiKOKI

不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 “电动工具” 指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

1）工作场地的安全

a）保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c）让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2）电气安全

a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b）避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c）不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e）当在户外使用电动工具时，使用适合户外使用的外接软线。

适合户外使用的软线将减少电击危险。

f）如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。

使用RCD可减小电击危险。

3）人身安全

a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b）使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。

c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

d）在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e）手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。

使用这些装置可减少尘屑引起的危险。

4）电动工具使用和注意事项

a）不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b）如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

中文

e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。

f）保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5）维修

a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

所有圆锯的安全说明

危险！

a）让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机壳。

如果双手都握住圆锯，就不会被锯片伤害。

b）不得接触工件的下面。

护罩不能防止工件下方锯片的危险。

c）将锯割深度调至工件的厚度。

能看到在工件下露出的锯齿应不到一个齿高。

d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台上。

适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。

e）在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持面来握住电动工具。

碰到 “带电” 电线也会使工具的裸露金属部分带电，从而使操作者触电。

f）当作劈锯时，始终使用劈锯护栏和直边导向器。

这样改善了锯割精度并减小了锯片卡住的几率。

g）始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。

如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。

h）不得使用损坏的和尺寸不符的垫圈和螺栓。

为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。

对各种圆锯的进一步安全说明

回弹的原因和操作者防护：

— 回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制地抬起并脱离工件冲向操作者。
— 当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使整机朝操作者快速弹回。
— 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从而引起锯片爬出切口并朝操作者回弹。

回弹是误用圆锯和 / 或不正确操作程序或条件导致的结果，采取以下适当预防措施可避免回弹。

a）双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一侧而不对准锯片。
回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受操作者的控制。

b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情况下尝试将圆锯从工件中拿走或向后拉动圆锯。

调查并采取正确的措施以消除锯片卡住的原因。

c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。

d) 支撑大型板料以减少锯片受挤压和回弹的危害。

大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和板料边缘都要放置。

e）不得使用钝的或破损的锯片。

没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片卡住和回弹。

f）锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。

如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。

g）当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。

伸出锯片可能会锯割到引起回弹的物体。

带摆动式内护罩的圆锯的安全说明

a）每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不得操作圆锯。不得将下护罩夹住或系绑在开启位置。
如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确信在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零件。
b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前对其进行维修。

中文

下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。

c）仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式抬起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下护罩。

对所有其他锯割作业，下护罩应自动回复。

d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。

未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑到开关释放后锯片停下来的时间。

带分料刀的各种圆锯的附加安全说明

a）使用与所有锯片相匹配的分料刀。

对作业用的分料刀，必须比锯片本体厚，但比锯片的齿宽薄。

b）按使用手册所述调节分料刀。

不正确的间隙、定位和校准会导致分料刀不能有效地防止回弹。

c）除进行“插入式锯割”以外，都要使用分料刀。

分料刀必须在插人式锯割之后重新装上。插人锯割作业期间，分料刀会对锯割造成干扰并产生回弹。

d）用分料刀作业时，必须将它插入工件。

在进行短材料锯割时，分料刀对防止回弹不起作用。

e）当分料刀弯曲变形时不得操作圆锯。

甚至一个轻微干扰也会减慢护罩闭合速度。

使用电圆锯时应注意事项

1. 请勿使用破损或变形的锯片。
2. 请勿使用高速钢制造的锯片。
3. 请勿使用不符合本说明书规定特性的锯片。
4. 请勿按压圆盘侧面停止锯片操作。
5. 经常保持锯片锋利。
6. 确保下部防护移动顺畅自如。
7. 请勿在电圆锯的下部防护被固定在打开位置的状态下使用电圆锯。
8. 确保防护系统的收回机制正确操作。
9. 锯片本身必须比分料刀薄，锯割宽度或切口（锯齿）必须比分料刀的厚度大。
10. 请勿在锯片转向前面或转向侧面的状态下使用电圆锯。
11. 确保工件上无铁钉等任何异物。
12. 除在插人工件中间时以外，应一直使用分料刀。
13. 对于机种 C9U2 而言，锯片直径应该是 235 mm。
14. 在执行任何调整、维修、维护前先从插座上拔下插头。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅读使用说明书

规格

电压 220 V		~
锯切深度	90 度 0	-86 mm
	45 度 最大 65 mm
输入功率 2000 W
空载转速 5000 /min
重量(不含线缆) 6.8 kg

标准附件

除了主机（1 台）外，产品包中还包括表中所列的附件。

六角条形扳手 1
引导器		1
蝶形螺栓		1
侧柄		1
集尘器装置		1

选购附件（分开销售）

○ 垫圈（A）……16 mm（锯片的内径）

……30 mm（锯片的内径）

中文

用途

锯割各种木材。

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，并且要尽可能地短些。

4. 制备木质工作台（图 1）

锯片将露出锯木下面，所以锯割时，应将锯木放在工作台上。若用方木块作为工作台，则应选择平坦地面，以保持稳定。使用不稳定的工作台，工作时非常危险。

5. 使用侧边把手（图 2）

欲使用侧边把手时，需用 2 个平头螺丝（M6×16）将侧边把手固定至底座上。

图1

图2

注意！

为避免可能发生的事故，锯割后的锯木剩余部分栓住放妥。

使用前调整电圆锯

1. 调整锯割深度

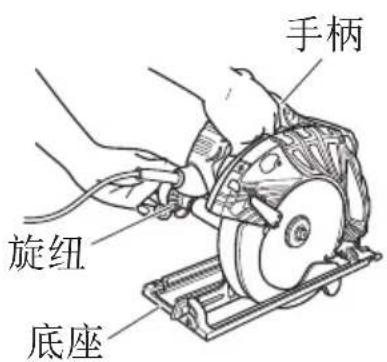

如 图 3 所示，用一只手握住手柄，另一只手拧松旋钮。

可以通过将底座移到所需的位置来调整锯割深度。以这种方式调整锯割深度后重新拧紧旋钮。

图3

2. 调整分料刀

拧松夹住分料刀的六角承座螺栓，调整分料刀以使分料刀与锯片齿圈之间的距离不超过 3 mm，锯片齿圈超出分料刀下缘（图 4）不大于 3 mm，然后重新拧紧六角承座螺栓。

3. 调整倾斜角度

如图 5、图 6 所示拧松斜规上的蝶形螺帽和底座上的蝶形螺栓，根据底座的情况，锯片可能倾斜至 45 度的最大角度。完成调整之后，确认蝶形螺帽和蝶形螺栓是否拧紧。

4. 调整引导器（图 7）

拧松蝶形螺栓，将引导器左右移动，即可调整锯割位置。

引导器可以安装在工具的左边或右边。

5. 调整导向器

在圆锯机上，可进行导向器固定位置之微调，此微调之位置须先将锯片与记号线对准。

圆锯机从工厂出货后，导向器上的前段线性比例尺会与锯片的中央部位对准（图 8）。

万一固定位置是错误的话，请松开导向器上的 M4 螺丝，做必要的调整。

6. 使用集尘器

如需使用真空吸尘器收集锯割粉尘，请将抽吸软管安装至集尘器（集尘器由 M4 和 M5 螺丝安装于主机上）。

安装集尘器时，请同时务必将杆更改为短型（图 9）。

图8

图9

中文

注意！

继续使用出厂前安装于主机上的杆可能会导致杆贴附于集尘器上且可能会干扰下罩的操作。

锯割步骤

1. 将底座置于工件材料上方，然后在底座前方，将锯片及导向器前段线性刻度尺对准于记号线（第9页的图8）。底座无倾斜角度时，请使用大截面部位以做为导引之用（第9页的图8和右侧的图10）

如果有倾斜角度（45度）时，请以小的前段刻度尺做为导引之用（第9页的图8和右侧的图11）

1. 锯片在开始进行锯切材料之前，务必先将开关切

换至开启（ON）的位置。扳动扳机时即可将开关切换至开启（ON）而松开扳机时便可将开关切换至关闭（OFF）。

1. 以定速笔直移动电圆锯可进行最佳锯割。

注意！

在进行锯割操作前，请确认要锯割的材料。如果材料有可能产生有害 / 有毒的粉尘，请确保集尘袋或适用的除尘设备已紧密连接到粉尘出口。

如可以，请戴防尘面罩。

图10

图11

○ 在开始锯割之前，先确认锯片以达到全速转速。
工作中若锯片停止下来或发出异常噪声，应立即关掉开关。
○ 随时注意不要让第一线靠近转动着的锯片。
○ 锯片朝上或朝侧面使用电圆锯是非常危险的。这种不正常的用途应予避免。
○ 锯割材料时，务请戴上护目镜。
○ 完成作业时，应将插头从电源插座拔出。

锯片的装卸

注意！

为了避免发生严重事故，务必将开关置于关闭（OFF）位置，并把电源切断。

1. 拆卸锯片

(1) 将锯割深度调到最大，将电圆锯如图 12 所示放置。
(2) 压住锁紧杆，锁住主轴，然后用六角条形扳手拆下内六角螺栓。
(3) 握住下部防护杆以使下部防护完全缩回到锯盖内，拆下锯片。

2. 安装锯片

(1) 将主轴、螺栓以及垫圈周围聚集的切屑完全清除干净。

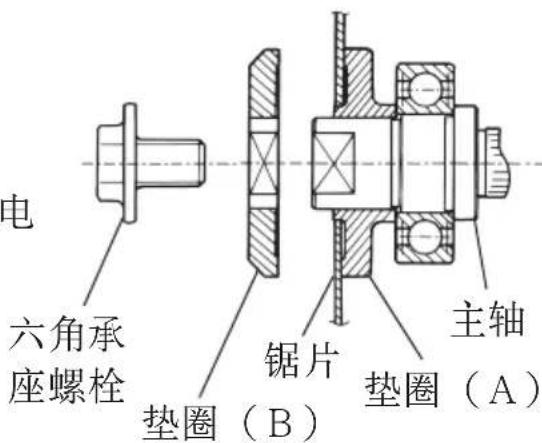

(2) 如图 13 所示，带凸起中心的垫圈（A）侧，其直径和锯片的内径相同，而垫圈（B）的凹入侧必须和锯片侧一致。

* 2 种锯片附带了垫圈（A），其孔的直径分别为 16 mm 和 30 mm。（购买电圆锯时，随机附带有一种垫圈（A）。） 如果您的锯片孔的直径与垫圈（A）孔的直径不一致，请与您购买电圆锯的销售店联系。

(3) 为确保锯片转动方向正确，锯片上的箭头方向必须与锯盖上的箭头方向一致。
(4) 用手指尽量将固定锯片的内六角螺栓拧紧。然后压下锁紧杆，锁住主轴，并拧紧螺栓。

注意！

安装锯片后，请再次确认锁紧杆已牢固固定在指定位置。

维护和检查

1. 检查锯片

使用钝锯片将会导致降低效率和电动机故障，因此当查出锯片有磨损时，请尽快磨砺或更换新的。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。

图 12

图13

中文

3. 检查炭刷（图 14）

马达使用炭刷，它是消耗部品，因为使用过久的炭刷将会导致马达故障，用具有相同炭刷号的新炭刷去更换旧的，炭刷编号用数字表示炭刷何时用旧或接近于磨损极限，此外，要经常保持炭刷清洁以及保证它在刷握里能自由滑动。

图 14

注意！

在更换新的炭刷前，请按照分解图上指定的数字使用日立指定的炭刷。

4. 更换炭刷

用无头螺丝刀卸下炭刷盖，然后可以很容易地取下炭刷。

5. 电动机的维护

电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。

6. 调整底座和锯片以保持垂直

底座和锯片之间的角度已被调整为 90 度，但是，这一垂直角度可能会由于某些原因而改变，请按以下方式调整：

(1) 将底座转向上方（图 15）并拧松蝶形螺栓（第 9 页的图 5，6）。
(2) 将一把直角尺放在底座和锯片上，用槽头螺丝刀转动一字沟槽固定螺丝，移动底座的位置以形成所需的正确角度。

7. 维修零部件一览表

图15

注意！

日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经日立公司授权的维修中心，将有助于维修或保养工作。

在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。

维修零部件一览表

上海市闵行区浦江工业园区三鲁路3585号7幢3楼

制造商

日立工机（马来西亚）有限公司

马来西亚柔佛州士乃第二工业区

Hitachi Koki Co., Ltd.

707

编号：C99147325 M

发行日期：2017年7月

马来西亚印刷
