User's Manual / 使用手册

TABLE OF CONTENTS

PACKAGE INCLUDES 2

FEATURE / SPECIFICATIONS ....3

SYSTEM REQUIREMENTS ....4

PARTS LAYOUT ....5

INSTALLATION 6

M one 硬碟調校程式介紹 .....21

問與答....22

授權 / 保證書 ....23

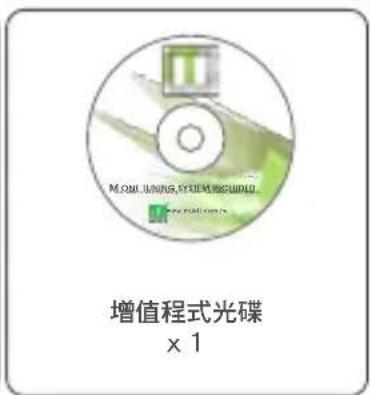

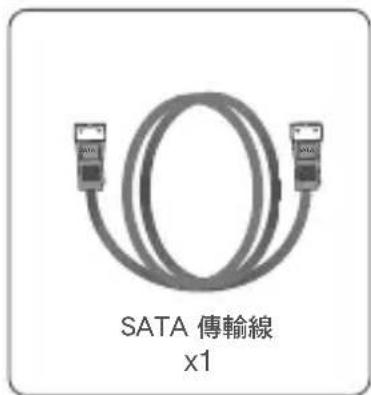

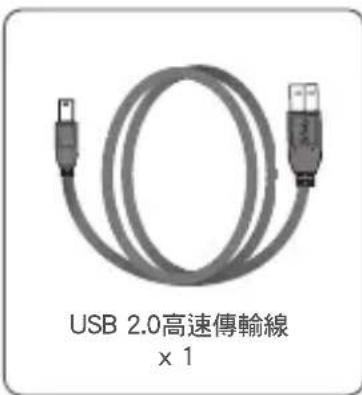

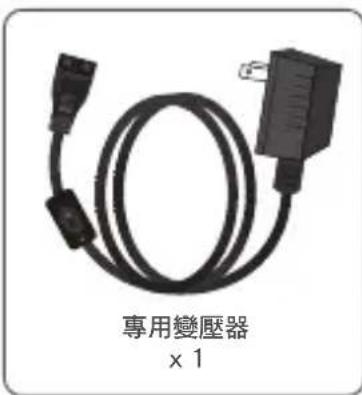

PACKAGE INCLUDES

產品特色

■簡易安裝設計，不需使用工具拆裝硬碟，迅速好用。
■支援2.5吋/3.5吋高容量IDE / SATA I/II硬碟/SATA SSD。
■支援藍光光碟機與一般5.25吋SATA/IDE裝置。
■透過USB 2.0介面，可輕易連接儲存設備至任何電腦存取資料，最高支援480Mb/s傳輸速度。
■110V\~240V 國際認證電源，讓您免除供電不足的困擾。
■連接埠具防呆設計，防止插錯導致硬碟損毀。
■獨立電源開關，保護硬體使用無負擔。
■隨插即用，支援熱插拔。
■高質感簡約外型設計，袖珍輕巧攜帶方便。
■硬碟調校程式:HDD自動分割 / 省電功能 / USB Turbo / 自動備份 / 磁碟資訊回報。

產品規格

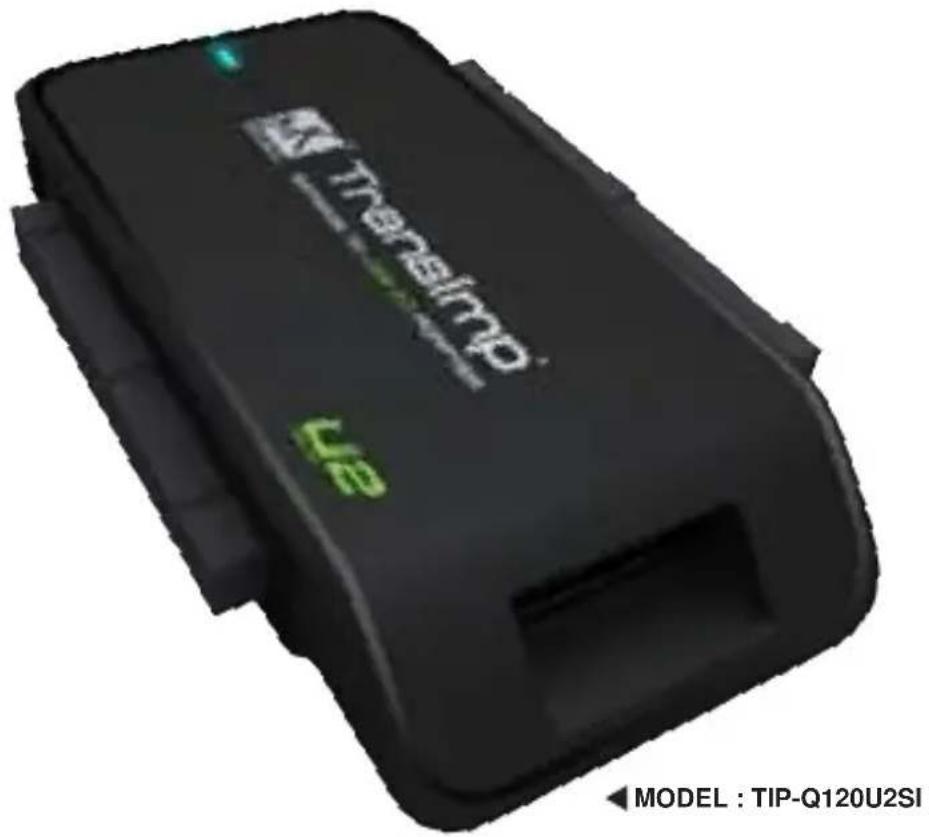

■產品型號：TIP-Q120U2SI
■支援装置：IDE/SATA I/II 硬碟 / SATA SSD
■裝置規格：2.5吋/3.5吋/5.25吋
■傳輸介面：USB 2.0
■外觀材質：塑膠
■本體尺寸：75×49.5×13 mm
■電源：AC電源接頭
■線材長度：80cm (31.5 inches)

* 最新硬碟容量與作業系統支援請上萌科技網站查詢：www.mukii.com.tw

TransImp®

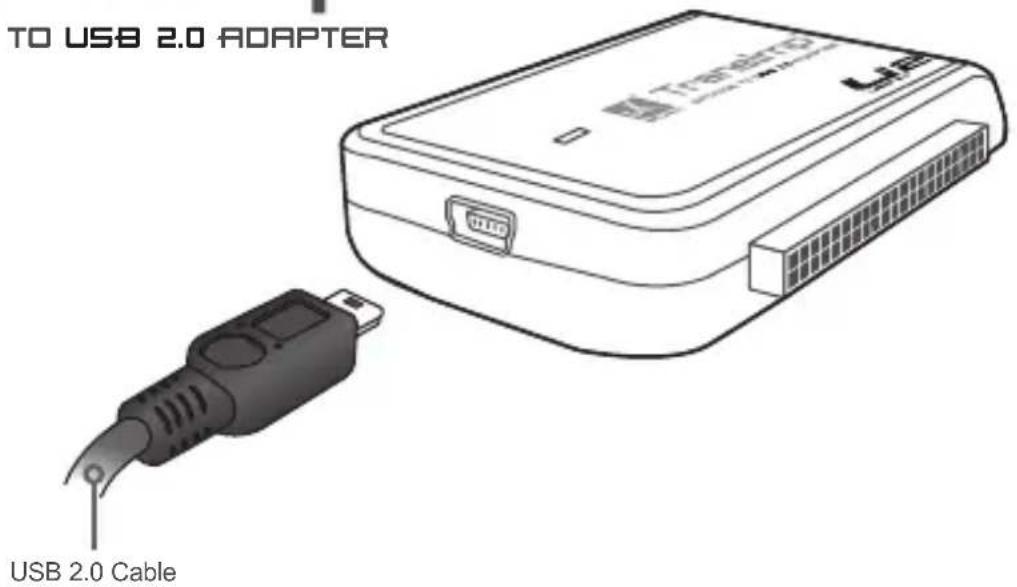

SATAIDE TO USB 2.0 ADAPTER

系統需求

處理器 Inter Pentiun II 350MHz-compatible 作業系統 Microsoft Windows 2000 / XP / Vista / 7

1. 硬體配備支援USB介面
2. USB 2.0傳輸速度，系統須支援USB 2.0規格
3. CD Rom 光碟機 (安裝增值程式使用)

Mac G3 processor 含以上 Mac OS 8.6 含以上

1. 硬體配備支援USB介面
2. USB 2.0傳輸速度，系統須支援USB 2.0規格
3. CD Rom 光碟機 (安裝增值程式使用)

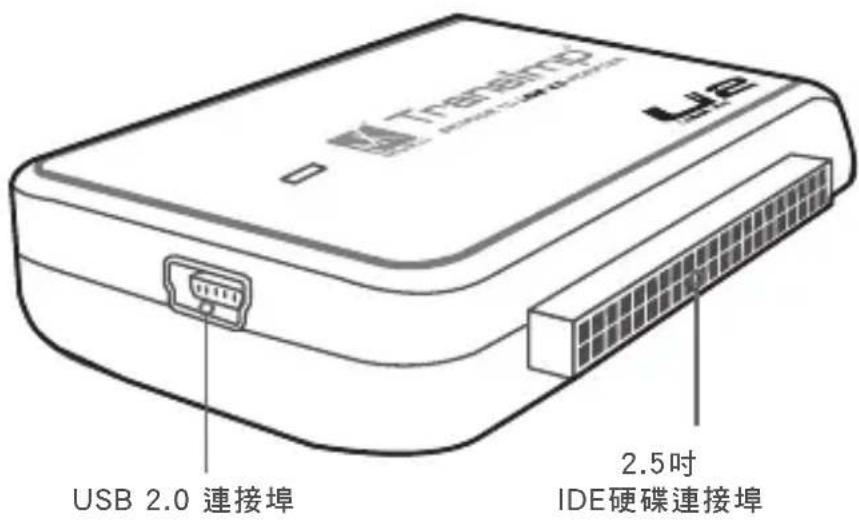

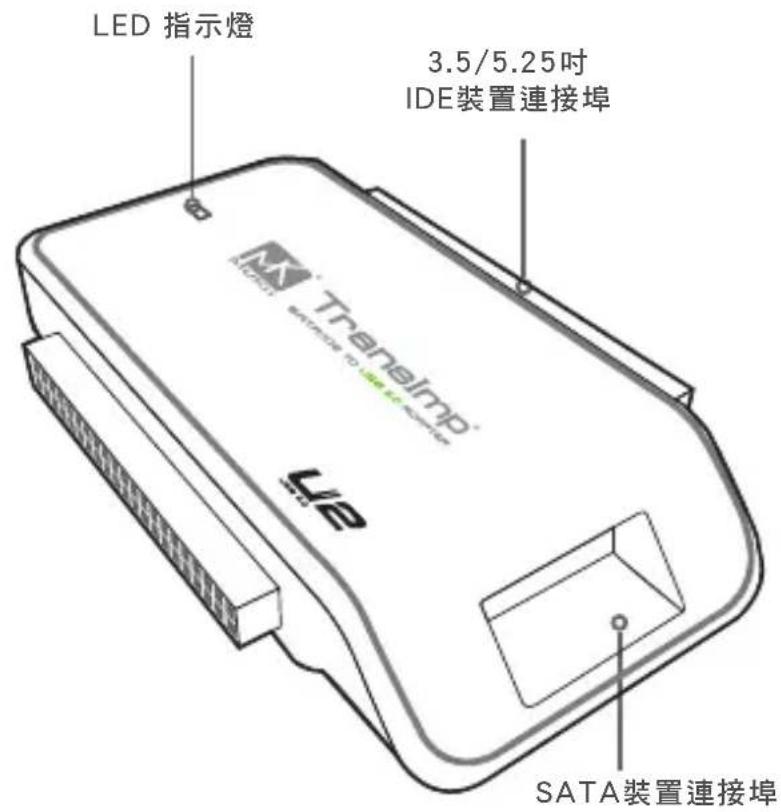

装置介面

安装步骤

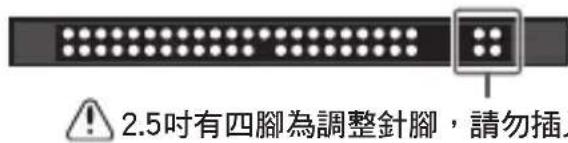

2.5吋IDE硬碟安裝說明：

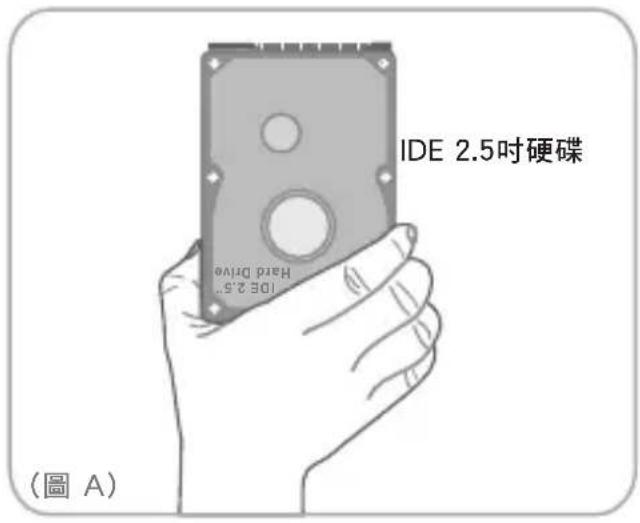

1. 將2.5吋硬碟正面朝上。

(圖 A)

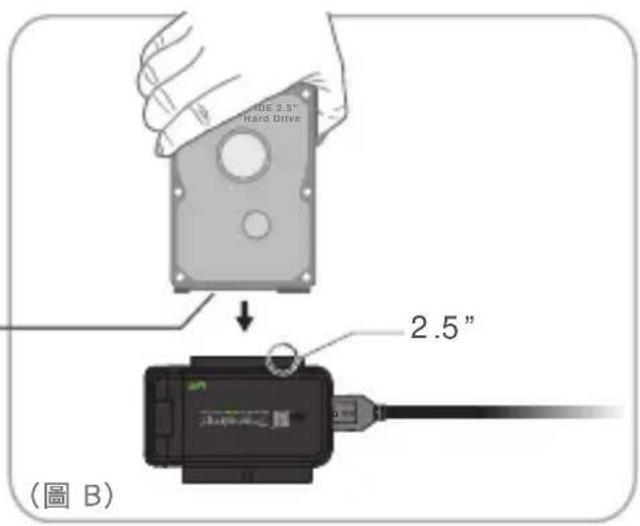

1. 將針腳對準勁速系列- SATA/IDE to USB 2.0快捷線的2.5吋插槽組合。

(圖 B)

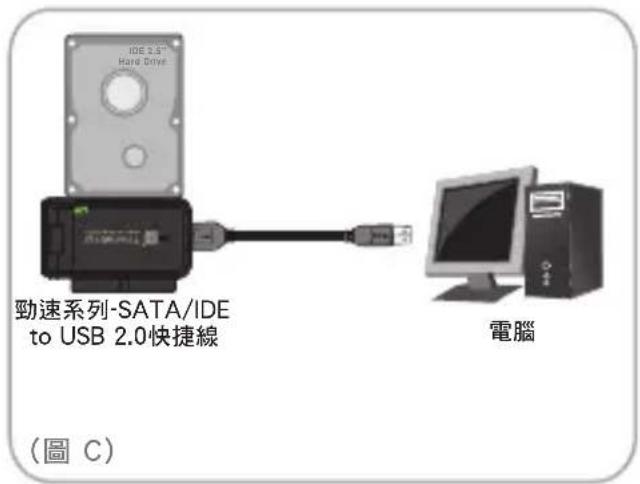

1. 插入後再把USB線連接電腦。

(圖 C)

NOTE :

部分USB 2.0/3.0 PCIE 擴充卡會有供電不足的困擾，延伸之USB接頭建議連接主機板上之USB埠。

3.5吋IDE硬碟安裝說明：

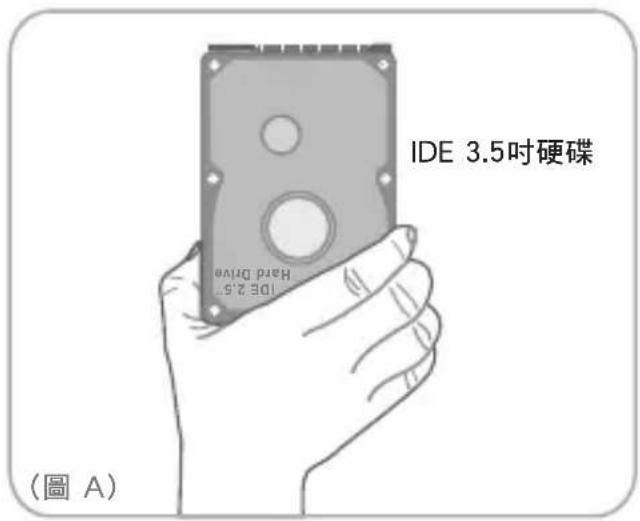

1. 將3.5吋硬碟正面朝上。

(圖 A)

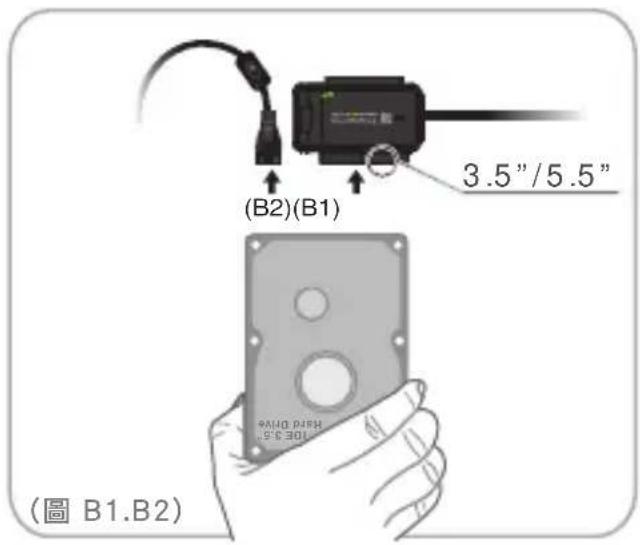

1. 將硬碟插座對準勁速系列 - SATA/IDE to

USB 2.0快捷線的3.5吋插槽組合。

(圖 B1)

1. 將電源供應器上接頭與硬碟組合。

(圖 B2)

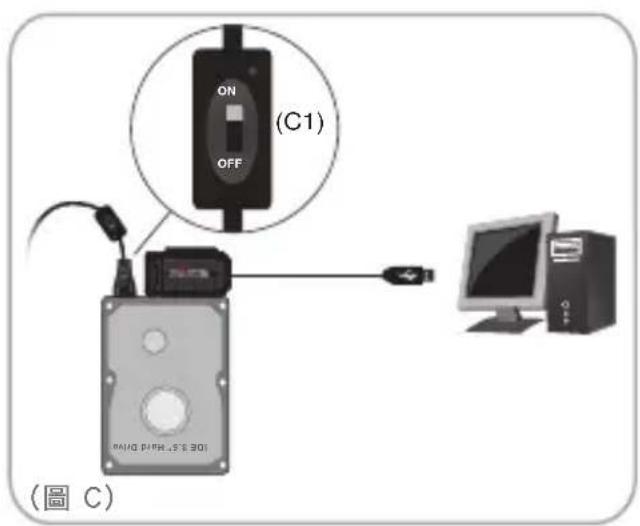

1. 開啟電源開關。

(圖 C1)

1. 將USB傳輸線連接至電腦的USB傳輸埠，則會自動偵測到硬碟，並可開始使用。

(圖 C)

SATA 2.5吋 & 3.5吋硬碟/SSD安裝說明：

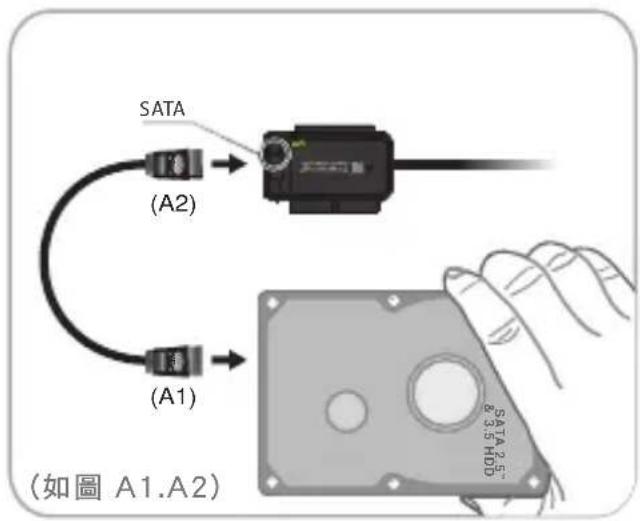

1. 將SATA傳輸線，連接於SATA硬碟/SSD資料傳輸埠。 (圖 A1)

2. SATA傳輸線另一端連接至勁速系列- SATA /IDE to USB 2.0快捷線SATA傳輸埠。 (圖 A2)

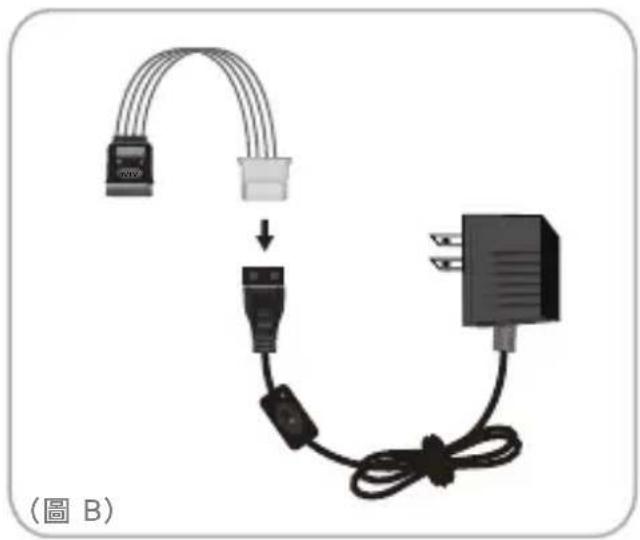

3. 將電源供應器上的接頭，與SATA電源轉接線組合。

(圖 B)

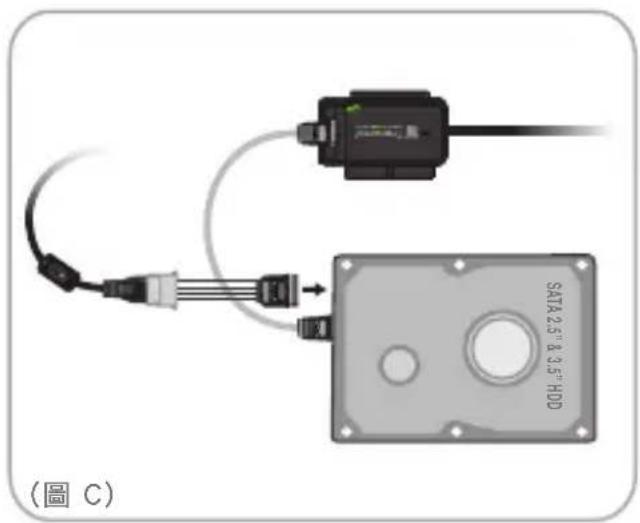

1. 將組合後的SATA電源轉接線，接於SATA硬碟電源埠。

(圖 C)

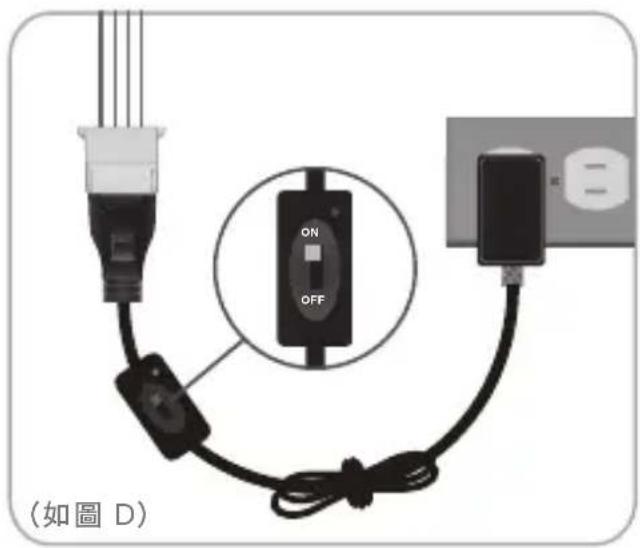

1. 開啟電源開關。 (如圖 D)

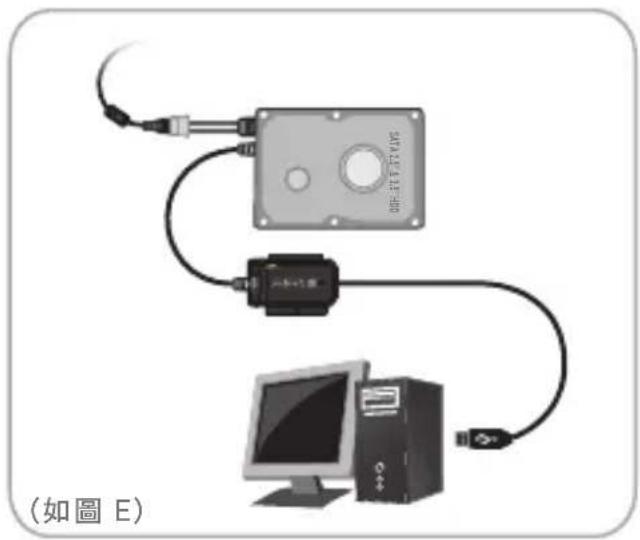

2. 將USB傳輸線連接至電腦的USB傳輸埠，則會自動偵測到硬碟，並可開始使用。 (如圖 E)

1. 連接硬碟時，請將硬碟放置於平坦處。
2. 連接硬碟電源時，請先檢查電源供應器上的開關是否置於關閉的狀態。
3. 電源開啟時請勿用手觸摸硬碟PC板處。
4. 硬碟運轉時，請勿拿起晃動或拍打。

M one 硬調校程式介紹

硬碟自動分割：

可將硬碟分割為一個或兩個磁碟，並依照您的喜好為磁碟命名與設定磁碟容量。 (圖 A)

自動備份：

可將本機硬碟中的資料備份至萌科技外接硬碟內。(圖 B)

磁碟資訊回報：

當您連接萌科技硬碟外接盒時，會顯示您目前硬碟的狀態。

(硬碟廠牌.可用空間.健康狀態)

(圖 C)

省電功能：

當您閒置一段時間未使用硬碟時，會自動進入休眠狀態節省用電。

(圖 D)

USB Turbo :

可加速外接硬碟傳輸資料的速度。

(圖 E)

※ 獨家 M one(硬碟調校程式) 詳見光碟內容

問與答

1. 為何接上硬碟，電腦無法使用？
   答：1.3.5吋IDE或SATA等裝置需外接電源並啟動電源。
2. 等待硬碟運轉後在接上USB線。
3. 新購買的硬碟插入後，為何電腦會看不到？
   答：新購買的硬碟需格式化後才可以使用，請使用隨附M one 硬碟調校程式進行HDD分割。
4. 用Windows格式後的硬碟MAC為何無法使用？
   答：不同的作業系統，所使用的格式為各家持有，彼此無法通用。
5. 單接USB線無法使用？
   答：部份筆電，電腦USB供電較為不足，建議接上2個USB才有足夠的電力。

授權/保證書

萌銓科技實業股份有限公司
(維修記録表)

持有人姓名:					持有人自行填寫
電話:(行動) ;(室内)
地址:	縣市	鄉鎮	村里	路街
段	巷	弄	號	樓

產品編號				維修專員填寫
1	收件日期		無法修復原因:
	維修專員
	費 用
	是否修復	□是 □否
2	收件日期		無法修復原因:
	維修專員
	費 用
	是否修復	□是 □否

（需蓋經銷商章，供同十有效，此供同十只限於台灣長飛使）

萌銓科技實業股份有限公司

(產品保固卡)

產品名稱：勁速系列-SATA/IDE to USB 2.0快捷線

購買日期： 年 月 日

產品型號：TIP-Q120U2SI

*商品憑保固卡享有自購買日起一年內之保固服務。
*保固卡如有遺失，恕不補發請妥善保管。
*產品在保固期間如有下列情況亦得酌收費用，敬請見諒。

1) 因人員未按使用手冊上之規定及注意事項而造成損壞。
2) 天災地變或電壓異常造成損壞。
3) 未能出示保固卡或相關購買證明。
4) 保固卡經塗改或難以辨識

* 產品在保固期間如需維修服務時，請提出保固卡或相關購買證明。

服務時間:週一到週五09:00\~12:00及14:00\~1800(假日除外)

專線:[phone]；傳真:[phone]

電郵:[e-mail] ; http://www.mukii.com.tw

住址:台北市內湖區潭美街588號2樓

（需查經銷商章，供同之市放，此供同士只限於台灣長高使）
