产品类型	车载CD播放器
型号	Sony CDX-F5710X
尺寸（宽 x 高 x 深）	178 x 50 x 162 毫米（DIN尺寸）
重量	约 1.5 公斤
电源	12 V 直流（负极接地）
最大输出功率	52 W x 4（峰值）
额定输出功率	22 W x 4（连续）
支持的音频格式	CD, CD-R, CD-RW, MP3
调谐器波段	FM（87.5-108 MHz），AM（531-1602 kHz）
预设电台	30（FM18 + AM12）
显示类型	点阵液晶屏
输入端口	辅助输入（前部），CD换碟机控制
输出端口	4声道（前置放大），低音炮输出
蓝牙	无（未内置）
清洁与维护	使用干燥棉签清洁镜头；避免液体
安全	保险丝额定电流 10 A（ATC保险丝）；安装前断开电池
备件与可维修性	激光拾音头类型：KSS-213；由合格技术人员维修
一般信息	可拆卸面板，防止盗窃

常见问题 - CDX-F5710X SONY

如何在我的车上安装CDX-F5710X？

首先，断开汽车电池。然后拆下旧音响和线束。将线束连接到汽车电线（黄色：常电，红色：开关电源，黑色：地线）。将设备插入DIN插槽并固定。重新连接电池并测试。

为什么扬声器没有声音？

检查设备是否已开启且音量不为0。确保扬声器线连接正确且未短路。确认前后平衡和左右平衡设置居中。同时检查汽车扬声器系统的兼容性。

如何在此型号上设置时钟？

按住DSPL按钮直到时间闪烁。使用SEEK +/-按钮调整小时和分钟。再次按DSPL保存。

我可以播放MP3光盘吗？

是的，CDX-F5710X支持带MP3文件的CD-R/CD-RW光盘。将其作为数据光盘刻录。本机可读取最多255个文件夹和2000个曲目。

如果CD跳碟怎么办？

用软布清洁光盘。检查是否有划痕或污垢。同时使用镜头清洁器清洁激光头。如果问题仍然存在，可能需要更换激光头。

如何重置设备？

使用尖锐物体按下面板后面的RESET按钮。这将清除所有设置并解决大多数软件故障。

这台设备有蓝牙吗？

没有，CDX-F5710X没有内置蓝牙。不过，您可以通过AUX输入连接外部蓝牙适配器。

线束的引脚定义是什么？

标准ISO连接器：A针（电源）- 红色：ACC，黄色：常电12V，黑色：地线；B针（扬声器）- 白色：左前（+），白/黑：左前（-），等等。完整示意图请参阅手册。

如何拆卸和存放面板？

按下面板上的RELEASE按钮解锁。将其向前倾斜并滑出。存放在提供的保护盒中以防盗窃。

显示屏暗淡，如何调整亮度？

反复按DSPL按钮循环显示模式。要调整亮度，进入菜单：按MENU，选择DIMMER，选择ON或OFF（亮/暗）。

用户手册 CDX-F5710X SONY

關於本機的安裝及線路連接，請參見提供的“安裝／線路連接說明書”。

CDX-F5710X

Welcome !

感謝您惠購 Sony 光碟播放機。通過以下功能您可以享受駕駛的樂趣。

- CD 播放

您可播放 CD-DA （也可以含有 CD TEXT*）、CD-R/CD-RW（MP3 檔案也含有 Multi Session （第 13 頁））和 ATRAC CD （ATRAC3 和 ATRAC3plus 格式 （第 14 頁））。

光碟类型 光碟上的標籤
CD-DA
MP3ATRAC CD

- 收音機接收

• 您可以在每一波段 （FM1，FM2，FM3，AM1 和 AM2）上最多儲存 6 個電臺。
  -BTM （最佳調諧記憶）：本機選擇訊號強的電臺，並進行儲存。
• 您可以對每個電臺指定一個名稱，儲存在記憶體內，並將電臺名稱顯示在清單上。

• 聲音調節

-EQ7：您可以為 7 種音樂類型選擇均衡曲線。
- DSO (Dynamic Soundstage Organizer): 採用虛擬的揚聲器合成創建更具現場環境的聲場，即使揚聲器安裝在門上較低的位置，也可以增強揚聲器聲音。
-BBE MP：改善 MP3 等數位壓縮的聲音。詳細說明，請參閱以下說明。

- 選購裝置操作

您也可以控制選購的 CD/MD 換碟機，另外可以用本機進行播放。

* CD TEXT 光碟是一種包含光碟名稱、藝術家姓名或曲目名稱等資訊的 CD-DA。

如果您的汽車引擎沒有 ACC 位置時的警告關閉引擎後，必須按住本機上的 OFF 不放，直至顯示消失。 否則，顯示將一直開著從而消耗電池。

BBE MP 處理通過恢復和增強由於壓縮失去的更高的諧波來提高 MP3 等數位壓縮的聲音。BBE MP 通過從音源素材中產生順序連貫的諧波從而起到有效地恢復親切感、詳細和音調細微差別的作用。

SonicStage 及其標誌是 Sony Corporation 的商標。

ATRAC、ATRAC3、ATRAC3plus 及其標誌是 Sony Corporation 的商標。

目錄

開始使用之前

復原本機 .... 4

設定時鐘 4

DEMO 模式 4

拆卸前面板 4

安装前面板 5

將光碟插入本機 5

排出光碟 5

控制器位置和基本操作

主機 6

卡片式遥控器 RM-X157 6

CD

顯示項目 8

重複和隨機播放 8

收音機

儲存和接收電臺 8

自動儲存 — BTM 8

手動儲存 8

收聽已儲存的電臺 8

自動調諧 8

通過列表接收電臺 — 列表功能 .....9

其它功能

更改聲音設定 9

在第一次使用本機前，或更換汽車電池或改變連接後，必須使本機復原。

卸下前面板，並用帶尖頭的物體，如原子筆等，按下 RESET 按鈕。

註

按 RESET 按鈕，將消除時鐘設定和某些已儲存的內容。

設定時鐘

時鐘採用 12 小時制數字顯示。

1 按 MENU。
2 反覆按 GP/PRESET +/- 直至顯示 “CLOCK-ADJ”。
3 按 ENTER。小時指示閃爍。
4 按 GP/PRESET +/- 設定小時和分鐘。 若要移動數字指示，按 SEEK -/+。
5 按 ENTER。 時鐘開始走時。

若要在播放 / 接收過程中顯示時鐘，則設定 “CLOCK-ON” （第 10 頁）。

DEMO 模式

當本機關閉時，首先顯示時鐘，然後示範（DEMO）模式開始顯示示範畫面。

若要取消 DEMO 模式，則當本機關閉時在選單中設定 “DEMO-OFF”（第 11 頁）。

拆卸前面板

您可以拆下本機的前面板以防止本機被盜。

報警

若您未拆除前面板即把點火開關旋轉至 OFF 檔，報警器將發出數秒鐘的報警聲。

只有使用內建放大器，報警器才會發出報警聲。

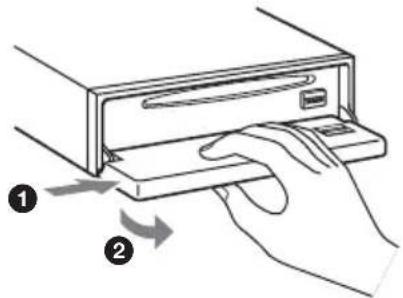

1 按 OFF。 本機關閉。
2 按 OPEN。前面板翻下。
3 將前面板滑向右側，然後輕輕地拉出前面板的左端。

• 切勿摔落或猛按本機的前面板及顯示窗。
• 切勿使前面板受熱 / 高溫或受潮。避免將前面板遣留在停泊的車廂內或儀表盤 / 後托架上。

提示

當攜帶前面板時，請將其放在附帶的前面板盒內。

安装前面板

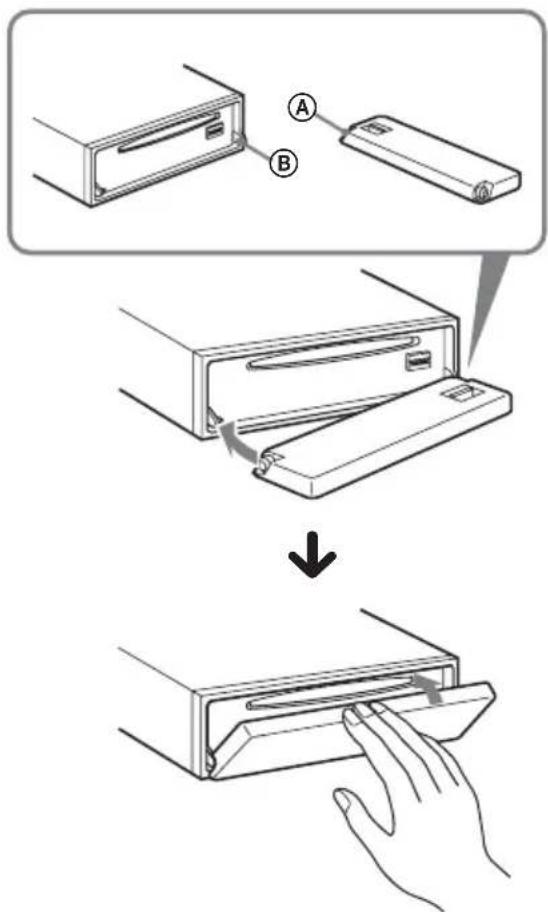

將前面板的孔 A 對準本機上的軸 B，然後輕輕地推入左側。

按本機上的 SOURCE（或插入光碟）開始操作本機。

1 按 OPEN。
2 插入光碟 （標籤面向上）。

1 按 OPEN。
2 按 ▲。 光碟退出。
3 關閉前面板。

控制器位置和基本操作

主機

前面板已拆下

卡片式遙控器 RM-X157

詳細說明，請參見列出頁。卡片式遙控器上與本機上對應的按鈕控制相同的功能。

1DSO 按鈕 2

用來選擇 DSO 模式（1，2，3 或 OFF）。數字越大，增強的效果越大。

② SOURCE 按鈕

用來打開電源 / 改變音源 （收音機 /CD/MD*1/AUX*2）。

③音量控制撥盤 /SOUND 按鈕 9

用來調節音量 （旋轉）；選擇聲音項目（按）。

4GP* 3/PRESET +/−, ↑(+)/↓(−) 按鈕

用來選擇預設電臺 / 跳過組群 （按）； 連續跳過組群 （按住）。

5卡片式遥控器接收器

6LIST 按鈕 9, 12

用於列表。

7 顯示窗

8 OPEN 按鈕 5

用來開啓前面板。

9 COLOR 按鈕

用來選擇 LCD 的 7 種色彩設定之一。

10E07 （均衡器）按钮

用來選擇均衡器類型（XPLOD，VOCAL，CLUB，JAZZ，NEW AGE，ROCK，CUSTOM或OFF）。

11MENU 按鈕

用來進入選單。

12 SEEK -/+，←(◀◀)/→(▶▶▶) 按鈕

收音機：

用來自動調臺 （按）；手動搜臺 （按住）。

CD:

若要跳過曲目（按）；連續跳過曲目

（按，然後在 1 秒鐘內再按住不放）；快進 / 後退一個曲目 （按住）。

13 ENTER 按鈕

用於完成設定。

14MODE 按鈕 8, 11

用來選擇收音機波段 （FM/AM）/ 選擇裝置 *4。

15DSPL （顯示）按鈕 8,10

用來更改顯示項目。

16頻率選擇開關（位於本機底部）

參閱附帶的安裝 / 連接手冊中的 “頻率選擇開關”。

17數字按鈕

收音機：

用來接收已儲存的電臺 （按）；儲存電臺 （按住）。

CD/MD*1:

①: REP 8

②: SHUF 8

⑤: BBE MP*5 2

用來開啓 BBE MP 功能，在本機播放時設定 “BBEMP-ON”。若要取消，請設定為 “BBEMP-OFF”。

180FF 按鈕

用來關閉電源 / 停止音源。

19RESET 按鈕 4

20 ▲（彈出）按鈕 5

用來彈出光碟。

21光碟槽 5

用來插入光碟。

卡片式遙控器上的以下按鈕與本機上的按鈕不同，並具有不同的功能。

22 VOL （音量）+/- 按鈕

用來調節音量。

23ATT （降低）按鈕

用來減弱音量。若要取消，再按一次此按鈕。

24 SOUND 按鈕 9

用來選擇聲音項目。

25 SCRL 按鈕 8

用來滾動顯示項目。

*1 當連接了 MD 換碟機。

*2 當連接了選購的 Sony 便攜設備時。

*3 播放 MP3/ATRAC CD 並且未連接換碟機時。如果連接換碟機，操作將不同，請參見第 11 頁。

*4 當連接了 CD/MD 換碟機。

*5 僅限本機。

註

如果關閉本機，並且顯示消失，則本機無法用卡片式遙控器操作，除非按機器上的 SOURCE 或插入光碟首先激活本機。

提示

關於如何更換電池的詳細說明，請參見 “更換卡片式遙控器的鋰電池” 第 14 頁。

CD

關於連接至 CD/MD 換碟機的詳細說明，請參見第 11 頁。

顯示項目

A音源 / 時鐘 *

B曲目編號 / 已播放時間，光碟 / 藝術家名稱，組群編號 *2，組群名稱，曲目名稱，文本資訊 *3

*1 當時鐘模式設定為 “ON” 時 （第 10 頁）。
*2 只有當更改組群時才顯示組群編號。
*3 當播放 MP3 時，顯示 ID3 標記，在播放 ATRAC CD 時，將顯示用 SonicStage 等寫入的文本資訊。

若要更改顯示項目 B，按 DSPL；若要滾動顯示項目 B，按卡片式遙控器上的 SCRL 或設定至 “A.SCRL-ON”（第 11 頁）。

提示

視光碟類型和錄製格式而定，所顯示的項目將不同。 關於 MP3 的詳細說明，請參見第 13 頁；關於 ATRAC CD，請參見第 14 頁。

重複和隨機播放

1 在播放過程中，反覆按 ①（REP）或 ②（SHUF），直至出現想要的設定。

選擇 播放

REP-TRACK 反覆播放曲目。

REP-GP* 反覆播放組群。

SHUF-GP* 以隨機順序播放組群。

SHUF-DISC 以隨機順序播放光碟。

* 播放 MP3/ATRAC CD 時。

若要返回正常播放模式，則選擇 “REP-OFF” 或 “SHUF-OFF”。

收音機

儲存和接收電臺

注意

當在駕車過程中調諧電臺時，須使用最佳調諧記憶功能（BTM），以免發生事故。

自動儲存－ BTM

1 反覆按 SOURCE 直至顯示 “TUNER”。若要改變波段，反覆按 MODE。您可以從 FM1、FM2、FM3、AM1 或 AM2 中選擇。
2 按 MENU，然後反覆按 GP/PRESET +/- 直至出現 “BTM”。
3 按 ENTER。 本機將各電臺按其頻率順序儲存到數字按鈕之中。 當設定儲存完畢時，本機發出一聲提示音。

手動儲存

1 當接收您要儲存的電臺時，按住數字按鈕（①至⑥）直至顯示“MEM”。數字按鈕指示在顯示幕上出現。

註

若您試圖在已儲存電臺的數字按鈕上儲存另一個電臺，則以前儲存的電臺將被替換。

收聽已儲存的電臺

1 選擇波段，然後按數字按鈕（① 至 ⑥）或 GP/PRESET +/−。

自動調諧

1 選擇波段，然後按 SEEK-/+ 搜尋電臺。當本機接收到一個電臺時，掃描停止。如此反覆操作直至接收到所要的電臺。

提示

如果您知道所要收聽的電臺頻率，則按住 (SEEK) -/+ 找到近似頻率，然後反覆按 (SEEK) -/+ 精確調節到所要的頻率（手動調諧）。

通過列表接收電臺 — 列表功能

您可以列出頻率或名稱列表。關於標註電臺的詳細說明，請參見第 10 頁。

1 選擇波段，然後按 LIST。
出現頻率或電臺名稱。

2 反覆按 GP/PRESET +/-，直至出現想要的電臺。

3 按 ENTER 接收該電臺。

其它功能

更改聲音設定

調節聲音特性

— BAS/TRE/BAL/FAD/SUB

您可以調節低音、高音、平衡、音量衰減和超低音揚聲器音量。

1 反覆按 SOUND，選擇想要的項目。

項目將如下更改：

* “ATT” 以最低設定顯示，並能最高調節到 20 級。

2 反覆旋轉音量控制撥盤調節所選擇的項目。

3 秒鐘後，設定完成，顯示幕返回正常播放 / 接收模式。

註

請在選擇項目後 3 秒鐘內進行調節。

用卡片式遥控器操作

在步驟 2 中，若要調節選擇的項目，按 ← 或 →。

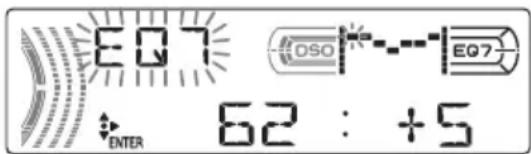

調節均衡曲線 — E07 TUNE

您可以調節並儲存不同音調範圍的均衡器設定。

1 選擇音源，然後按 MENU。
2 反覆按 GP/PRESET +/- 直至顯示 “EQ7 TUNE”，然後按 ENTER。
3 反覆按 SEEK -/+ 選擇想要的均衡器類型，然後按 ENTER。
4 反覆按 SEEK -/+ 選擇想要的頻率。
頻率將如下更改：

62 ↔ 157 ↔ 396 ↔ 1K ↔ 2.5K ↔ 6.3K ↔ 16K

5 反覆按 GP/PRESET -/+，調節想要的音量電平。

音量電平以 1 dB 為一級，從 -10 dB 至 +10 dB 進行調節。

重複步驟 4 和 5 調節均衡曲線。 若要復原至出廠設定的均衡曲線，則按住 ENTER。

6 按兩次 MENU。

設定完成，顯示畫面返回正常播放 / 接收模式。

標註電臺 / 光碟

當您在接收電臺或播放具有 CUSTOM FILE 功能的 CD 換碟機中的光碟時，您可以對每個電臺 / 光碟標註最多為 8 個字元的自訂名稱（電臺備註 / 光碟備註）。

如果您標註一個電臺 / 光碟，則該名稱將出現在列表中（第 9 頁或第 12 頁）。

1 當正在接收電臺或播放您想要標註的光碟時，按 MENU。

2 反覆按 GP/PRESET +/- 直至顯示 “NAMEEDIT”，然後按 ENTER。

3 反覆按 GP/PRESET +/−，直至出現想要的字元。

字元將如下更改：

若要移動數字指示，按 SEEK -/+。 重複此操作，直至鍵入整個名稱。

4 按 ENTER。

標註完成，顯示畫面返回正常接收 / 播放模式。

若要顯示名稱，則在接收 / 播放過程中按 DSPL。

提示

• 若要修改或删除字元，則覆蓋或鍵入“”
• 光碟備註始終比任何其它預先錄製的標題優先。
• 如果連接了具有 CUSTOM FILE 功能的換碟機，則您可以在本機上標註光碟。
• “REP-TRACK” 和所有的隨機播放都將暫停，直至標註完成。

刪除自訂名稱

1 選擇存有您想要刪除自訂名稱的收音機或裝置，然後按 MENU。
2 反覆按 GP/PRESET +/- 直至顯示 “NAME DEL”，然後按 ENTER。

儲存的名稱將閃爍。

3 反覆按 GP/PRESET +/-，選擇您想要刪除的名稱。
4 按住 ENTER。

該名稱即被刪除。如果您想刪除其它名稱，則重複步驟 3 和 4。

5 按兩次 MENU。
本機返回到正常接收 / 播放模式。

調節選單項目 — MENU

您可以使用 4 個箭頭按鈕調節不同的選單設定。

1 按 MENU。
2 反覆按 GP/PRESET +/−（↑/↓），直至出現想要的項目。
3 按 SEEK -/+ (←/→)，選擇想要的設定（如：“ON”或“OFF”）。
4 按 ENTER。

設定完成，顯示畫面返回正常播放 / 接收模式。

註

視音源和設定而定，顯示的項目將不同。

提示

按住 GP/PRESET +/-，您可輕鬆地在各類目之間切換。

可以設定以下項目 （詳細說明請參閱參考頁）：

“●”表示預設設定。

SET (設定)

CLOCK-ADJ （時鐘調節）（第 4 頁）

BEEP

設定 “ON” ◆）或 “OFF”。

RM （旋轉式控制器）

改變旋轉式控制器控制的操作方向。

• “NORM” (●)：在工廠設定位置處使用旋轉式控制器。
• “REV”：當您將旋轉式控制器安裝在汽車方向盤軸的右側。

AUX-A*1 (AUX 音頻)

將 AUX 音源顯示轉換為 “ON” ● 或 “OFF” （第 12 頁）。

DSPL (顯示)

CLOCK (時鐘資訊)

同時顯示時鐘和顯示模式。

• “ON”：同時顯示。
• “OFF” (●)：不同時顯示。

DIM (調光器)

改變顯示幕亮度。

• “AT” (●)：當您打開燈光時，顯示幕自動變暗。
• “ON”：顯示幕变暗。
• “OFF”：關閉調光器。

DEMO*1 (示範)

若要設定 “ON” ●）或 “OFF” （第 4 頁）。

CONTRAST

調節顯示幕的對比度。

對比度分 5 級調節。

M.DSPL*2 (動畫顯示)

選擇動畫顯示模式。

- “SA” ●）：顯示運動圖樣和頻譜分析圖形。

- “ON”：顯示運動圖樣。

- “OFF”：關閉動畫顯示。

A. SCRL （自動滾動）

當更改光碟 / 組群 / 曲目時，自動滾動顯示較長的項目。

- “ON”：滾動顯示。

- “OFF” (●)：不滾動顯示。

P/M （播放模式）

LOCAL （本地搜尋模式）

- “ON”：僅調諧訊號較強的電臺。

- “OFF” (●)：調諧正常接收。

MONO （單聲道模式）

若要改善訊號弱的 FM 接收，則選擇單聲道接收模式。

- “ON”：以單聲道聽立體聲廣播。

- “OFF” (●)：以立體聲聽立體聲廣播。

IF AUTO/WIDE

- “AUTO” (●)：自動縮小接收頻率以消除噪音。

- “WIDE”*: 始終以立體聲和全頻率訊號接收聽 FM 立體聲廣播。

SND (聲音)

EQ7 TUNE（第9頁）

HPF （高通滤波器）

用來選擇前置 / 後置揚聲器截止頻率:

“off”（●），“78Hz”或“125Hz”。

LPF （低通滤波器）

用來選擇超低音揚聲器截止頻率：“off”

(●)，“125Hz”或“78Hz”。

LOUD (響度)

在較低音量情況下增強低音和高音。

- “ON”：增强低音和高音。

- “OFF” (●)：不增强低音和高音。

AUX LVL (AUX 等級)

調節每個所連接的輔助設備的音量電平。此設定無需調節音源間的音量電平。

EDIT

NAMEEDIT （名稱編輯）（第 10 頁）

NAME DEL （名稱刪除）（第 10 頁）

BTM（第8頁）

*1 當本機關閉時。

*2 當本機開啓時。

*3 此時，當處於立體聲接收模式時，一些 FM 立體聲廣播可能成為單聲道。

使用選購裝置

CD/MD 換碟機

選擇換碟機

1 反覆按 SOURCE，直至出現 “CD” 或 “MD”。

2 反覆按 MODE，直至出現想要的換碟機。

開始播放。

跳過組群和光碟

1 在播放過程中，按 GP/PRESET +/−。

若要跳躍 按 GP/PRESET

組群 然後放開 （按住片刻）。

連續組群 第一次鬆開後的 2 秒鐘內。

光碟 反覆。

連續光碟 然後，在 2 秒鐘內再次按住。

重複和隨機播放

1 在播放過程中，反覆按 ①（REP）或 ②（SHUF），直至出現想要的設定。

選擇 播放

REP-DISC ^*1 反覆播放光碟。

SHUF-CHGR*1 以隨機順序播放換碟機中的曲目。

SHUF-ALL*2 以隨機順序播放所有裝置中的曲目。

*1 連接了一個或多個 CD/MD 換碟機時。

*2 當連接了一個或多個 CD 換碟機，或者連接了兩個或多個 MD 換碟機時。

若要返回正常播放模式，則選擇 “REP-OFF” 或 “SHUF-OFF”。

提示

“SHUF-ALL”不會打亂 CD 機和 MD 換碟機之間的曲目順序。

續下頁 →

通過名稱找出光碟 — 列表功能

當連接了具有 CUSTOM FILE 功能的 CD 換碟機或 MD 換碟機時，您可以從列表中選擇光碟。如果您對光碟指定一個名稱，則此名稱將出現在列表中。關於標註光碟的詳細說明，請參見第 10 頁。

1 在播放過程中，按 LIST。出現光碟編號或光碟名稱。
2 反覆按 GP/PRESET +/−，直至出現想要的光碟。
3 按 ENTER 播放此光碟。

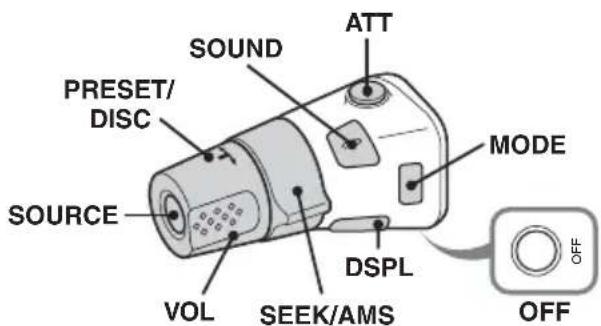

旋轉式遙控器 RM-X4S

貼標籤

根據您如何安裝旋轉式遙控器粘貼指示標籤。

旋轉式遙控器上與本機上對應的按鈕控制相同的功能。

旋轉式控制器上的以下控制器需要與本機不同的操作。

- PRESET/DISC 控制器

用於控制收音機 /CD，與裝置上 (GP/PRESET) +/- 相同 （按入並旋轉）。

- VOL （音量）控制器

與裝置上的音量控制撥盤相同 （旋轉）。

- SEEK/AMS 控制器

用於控制收音機 /CD，與本機上 (SEEK) -/+ 相同（旋轉，或旋轉並保持）。

改變操作方向

以下所示為控制器操作方向的出廠設定。

若需要將旋轉式控制器安裝在汽車方向盤軸的右側，您可以將控制器的操作方向反置。

1 在推 VOL 控制器的同时，按住 SOUND。

您也可以在選單中改變這些控制器的操作方向（第 10 頁）。

輔助音頻設備

您可以將選購的 Sony 便攜設備連接到裝置上的 BUS AUDIO IN/AUX IN 端子。如果換碟機或其它設備未連接到此端子，則本裝置讓您通過汽車揚聲器聆聽便攜設備。

註

當連接便攜設備時，確保 BUS CONTROL IN 未連接。如果設備連接到 BUS CONTROL IN，則 “AUX” 無法與 SOURCE 同時選擇。

提示

當同時連接便攜設備和換碟機時，請使用選購的AUX-IN選擇器。

選擇輔助設備

1 反覆按 SOURCE 直至顯示 “AUX”。通過便攜設備本身操作。

若要調節輔助設備的音量電平，請參閱第 11 頁上的 “AUX LVL”。

附加資訊

使用前注意事項

• 倘若您的汽車停在直射陽光下，則在操作前必須先使本機充分冷卻。
  ·本機工作時，電動天線將自動伸出。

關於濕氣凝結

在雨天或非常潮濕的地區，本機的透鏡和顯示幕內會產生濕氣凝結。一旦如此，本機將無法正常運行。此時，請將光碟取出，並等待約一小時，直至濕氣蒸發。

為保持高品質聲音

時刻當心，切勿將果汁或其它軟飲料濺在本機或光碟上。

光碟注意事項

• 為保持光碟清潔，切勿接觸其表面。拿取光碟時請持其邊緣。
• 不使用時請將光碟裝入光碟盒或光碟匣。
• 切勿使光碟受到熱源 / 高溫的影響。避免將光碟遺留在停泊的車廂內或儀表盤 / 後托架上。
• 切勿貼標籤，或使用帶有粘性墨水 / 殘留物的光碟。這類光碟在使用時會停止轉動，從而造成故障或損壞光碟。

- 切勿使用任何貼有標籤或粘紙的光碟。使用此類光碟將引起如下故障：

• 不能排出光碟 （因為標籤或粘紙脫落並卡住彈出裝置）。
• 不能正確讀取聲音資料 （例如，跳躍播放或不播放）因爲熱源使粘紙或標籤皺縮造成光碟彎曲。

- 本機不能播放非標準形狀的光碟（如，心形，正方形，星形）。若試圖播放此類光碟，則可能損壞本機。切勿使用此類光碟。

- 您不能播放 8 cm CD。

- 在播放之前，請使用市售清潔布清潔光碟。從光碟的中心向外擦拭。切勿使用汽油、稀釋劑、市場銷售的清潔劑，以及用於留聲機唱片的抗靜電噴霧劑等溶劑。

• 本機可能無法播放某些 CD-R/CD-RW 光碟（視光碟錄製時所用設備或光碟狀況而定）。
• 本機無法播放尚未最終化的 CD-R/CD-RW 光碟。

採用版權保護技術編碼的音樂光碟

本產品是專為播放符合 Compact Disc（CD）標準光碟而設計。

近來，許多唱片公司都推出各種採用版權保護技術編碼的音樂光碟。請注意，這些光碟中可能會有不符合 CD 標準的光碟，並且可能無法使用本產品播放。

關於 MP3 檔案

MP3 表示 MPEG-1 Audio Layer-3，是一項音樂檔案壓縮格式標準。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。

• 本機符合 ISO 9660 level 1/level 2 格式、Joliet/Romeo 擴展格式、ID3 標記 1.0、1.1、2.2、2.3 和 2.4 版，以及 Multi Session。
• 最大數量：

- 資料夾 （組群）：150 （包括根目錄和空資料夾）。

• 一張光碟中所含 MP3 檔案 （曲目）和資料夾：300 （如果資料夾 / 檔案名稱含有很多字元，則此數量可能小於 300）。
• 一個資料夾 / 檔案名稱的可顯示字元數為 32 (Joliet) 或 32/64 (Romeo); ID3 標記為 15/30 個字元 (1.0、1.1、2.2 和 2.3) 或 63/126 個字元 (2.4)。

MP3 檔案的播放順序
    note right of MP3 檔案 (曲目)
        資料夾 (組群)
        MP3 檔案 (曲目)
    end

註

• 使用本機之前必須對光碟進行最終化。
• 當命名 MP3 檔案時，必須在檔案名稱後面加上檔案副檔名 “.mp3”。
• 如果播放如 320 kbps 高比特率 MP3，則聲音可能會斷斷續續。
• 在 VBR（可變比特率）MP3 檔案播放過程中或快進 / 後退過程中，已播放時間可能不會精確顯示。
• 當光碟是以 Multi Session 錄製時，只有第一個區段格式的第一個曲目被識別並播放（任何其它格式均跳過）。優先的格式為 CD-DA、ATRAC CD 和 MP3。
• 當第一個曲目為 CD-DA 時，只播放第一個區段的 CD-DA。

- 當一個曲目不是 CD-DA，則播放 ATRAC CD 或 MP3 區段。如果光碟中沒有這些格式的資料，則顯示 “NO MUSIC”。

關於 ATRAC CD

ATRAC3plus 格式

ATRAC3 表示 Adaptive Transform Acoustic Coding3，是一種音頻壓縮技術。此格式將音頻 CD 資料壓縮到原大小的 1/10 左右。ATRAC3plus 是 ATRAC3 的擴充格式，將音頻 CD 資料壓縮到原大小的 1/20 左右。本機可接受 ATRAC3 和 ATRAC3plus 兩種格式。

ATRAC CD

ATRAC CD 錄製了音頻 CD 資料，這些資料通過使用 SonicStage 2.0 或更新版本、SonicStage Simple Burner 等授權軟體，被壓縮為 ATRAC3 或 ATRAC3plus 格式。

- 最大數量：

- 資料夾 （組群）：255

- 檔案 （曲目）：999

- 顯示資料夾 / 檔案名稱字元和由 SonicStage 所寫的文本資訊。

關於 ATRAC CD 的詳細說明，請參見 SonicStage 或 SonicStage Simple Burner 說明書。

註

必須使用授權軟體製作 ATRAC CD，如 SonicStage 2.0 或更新版本，或 SonicStage Simple Burner 1.0 或 1.1，這些軟體隨 Sony Network 產品一起提供。

若您有什麼關於本機的問題或困難，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。

保養

更換卡片式遙控器的鋰電池

一般情況下，電池能維持大約 1 年時間。（使用壽命可能會變短，這取決於電池的使用狀況。）當電池的電力變弱時，卡片式遙控器的操作距離將變短。請更換新的 CR2025 鋰電池。使用任何其它電池可能存在火災或爆炸的危險。

鋰電池的注意事項

• 鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立即找醫生。
• 用乾布擦拭電池，以保持接觸良好。
• 安裝電池時，必須保證極性正確。
• 別用金屬鑷子夾電池，否則會引起短路。

警告

電池操作不當可能引起爆炸。 請勿對電池充電、拆解或投入火中。

更換保險絲

更換保險絲時，必須確保所使用的保險絲與原保險絲的額定安培數相同。如保險絲燒斷，請檢查電源連接並更換保險絲。若保險絲更換後又被燒斷，則可能是內部故障。此時，請向附近的 Sony 經銷商諮詢。

若本機與前面板之間的連接器不乾淨，則本機可能不能正常工作。為防止這種情況發生，請卸下前面板（第4頁），然後用蘸有酒精的棉籤清潔連接器。切勿施加太大的力量。否則，可能損壞連接器。

• 爲了安全起見，在清潔連接器之前，應關閉發動機並從點火開關上拔下鑰匙。
• 千萬不要用手指或任何金屬工具直接接觸連接器。

拆卸本機

1 拆卸保護環。

①拆卸前面板（第4頁）。
②將開鎖鑰匙與保護環嚙合。

①將兩把開鎖鑰匙一起插入，直至聽到喀嗒聲。

②拉出開鎖鑰匙，使裝置脫離原位。

87.5 - 108.0 MHz （以 50 kHz 為一級）

87.5 - 107.9 MHz （以 200 kHz 為一級）

FM 調諧間隔：50 kHz/200 kHz 可切換

天線端子：外接天線連接器

中頻：10.7 MHz/450 kHz

可用靈敏度：9 dBf

選擇度：400 kHz 時為 75 dB

信噪比：67 dB （立體聲），69 dB （單聲道）

1 kHz 時諧波失真：0.5%（立體聲），0.3%（單聲道）

分離度：1 kHz 時 35 dB

頻率響應：30 - 15000 Hz

AM

調諧範圍：

531 - 1602 kHz （以 9 kHz 為一級） 530 - 1710 kHz （以 10 kHz 為一級）

最大功率輸出：52 W × 4 （4 Ω時）

一般情况

輸出：

音頻輸出端子 （前置 / 後置） 超低音輸出端子 （單聲道） 電動天線繼電器控制端子 功率放大器控制端子

輸入：

電話 ATT 控制端子

照明控制端子

BUS 控制输入端子

BUS 音频输入 /AUX IN 端子

遥控器输入端子

天線輸入端子

音調控制：

低音：100 Hz 時為±8 dB

高音：10 kHz 時為±8 dB

響度：

100 Hz 時為 +8 dB

10 kHz 時為 +2 dB

尺寸：約 178 × 50 × 177 mm （寬 / 高 / 深）

安裝尺寸：約 182 × 53 × 161 mm （寬 / 高 / 深）

重量： 約 1.2 kg

提供的附件：

卡片式遥控器：RM-X157

安装和连接用配件 (1 套)

前面板盒 (1)

選購附件 / 裝置：

BUS 電纜 （附帶一根 RCA 針型導線）：

由 Dolby Laboratories 取得美國與其他國家之專利授權。

註

本裝置不能連接至與 Sony BUS 系統相容的數位前置放大器或均衡器。

設計和規格若有變更，恕不另行通知。

• 某些部件的焊接使用無鉛焊料。（80%以上。）
• 某些電路板沒有使用鹵化阻燃劑。
• 機身沒有使用鹵化阻燃劑。
• 紙板箱印刷採用非 VOC（揮發性有機混合物）蔬菜油墨。
  · 包裝襯墊不使用聚苯乙烯保麗龍。

故障排除

下列檢查表有助於解決您使用本機時可能遇到的問題。

在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。

一般情況

裝置無供電。

- 檢查連接。若一切正常，則檢查保險絲。

- 如果本機關閉且顯示消失，則本機無法用遙控器操作。

→打开本機。

電動伸縮天線未伸出。

電動伸縮天線未裝繼電器盒。

無聲。

- 音量太低。 - 啟動了 ATT 功能，或啟動了電話 ATT 功能（車載電話的介面電纜連接至 ATT 導線時）。

- 衰減控制器（FAD）的位置未設定為 2 揚聲器系統。

- CD 換碟機與光碟格式 （MP3/ATRAC CD）不相容。 →請使用與 Sony MP3 相容的 CD 換碟機或本機進行播放。

無提示音。

- 提示音功能被取消（第 10 頁）。

- 連接了選購的功率放大器，而未使用內建放大器。

記憶內容已被消除。

• 已按下 RESET 按鈕。
  →再將設定存入記憶體中。
• 電源連接導線或電池已經斷開。
• 電源連接導線未正確連接。

儲存之電臺及正確時間被消除。

保險絲已熔斷。

開關發動機鑰匙時產生噪音。

導線與汽車附件電源連接器未正確匹配。

畫面從顯示幕上消失 / 未出現在顯示幕上。

- 調光器設定為 “DIM-ON”（第 10 頁）。

- 對比度設定不正確。 →調節對比度設定 （第 11 頁）。

- 如果按住 OFF 不放，則顯示消失。 →再次按住 OFF 不放，直至顯示出現。 - 連接器髒（第 14 頁）。

DSO 不起作用。

視車輛內裝飾類型或音樂類型而定，DSO 可能不具備期望的效果。

CD/MD 播放

無法裝入光碟。

• 已装入另外的光碟。
• 光碟上下顛倒或以錯誤的方向強行插入。

無法播放光碟。

• 光碟有缺陷或髒了。
• CD-R/CD-RW 不是用於音頻 （第 13 頁）。

無法播放 MP3 檔案。

光碟與 MP3 格式和版本不相容 （第 13 頁）。

MP3 檔案的開始播放時間較其它檔案長。

以下光碟要花費較長時間才能開始播放。

• 以複雜的樹形架構錄製的光碟。
• 以 Multi Session 錄製的光碟。
• 能新增資料的光碟。

無法播放 ATRAC CD。

• 光碟不是用 SonicStage 或 SonicStage Simple Burner 等授權軟體製作的。
• 不包含在組群中的曲目無法播放。

顯示項目不滾動顯示。

- 對於有很多字元的光碟，可能無法滾動顯示。

- “A.SCRL”設定至關閉。

→設定至 “A.SCRL-ON”（第 11 頁）或按卡片式遙控器上的 SCRL。

跳音。

• 安装不正確。
  →請將本機以小於 45^irc 的角度安裝在汽車堅固部位中。
• 光碟有缺陷或髒了。

操作按鈕無效。

光碟不排出。

按 RESET 按鈕 （第 4 頁）。

當選購的 MGS-X1 和 MD 換碟機同時連接時，音源顯示中不出現 “MS” 或 “MD”。

本設備將 MGS-X1 識別為 MD 設備。

→按 SOURCE，直至出現 “MS” 或 “MD”，然後反覆按 MODE。

收音機接收

無法接收電臺。

有噪音干擾。

• 請將電動天線控制導線 （藍色）或附件電源導線（紅色）連接至汽車天線升壓器的電源導線 （僅當您的汽車在後 / 側玻璃內有內建 FM/AM 天線時）。
• 檢查汽車天線的連接。
• 自動天線不能上升。
  →檢查電動天線控制導線的連接。
• 檢查频率。
• DSO 模式開啓時，會有噪音干擾。
  →將 DSO 模式設定為 “OFF” （第 6 頁）。

不能預設調諧。

• 將正確的頻率儲存在記憶體內。
  ·廣播訊號太弱。

不能自動調諧。

• 本地搜尋模式設定至 “ON”。
  →將 “LOCAL” 設定至 “OFF” （第 11 頁）。
  ·廣播訊號太弱。
  →進行手動調諧。

在 FM 接收過程中，“ST”指示閃爍。

- 精確地調諧電臺頻率。

- 廣播訊號太弱。

→將 “MONO” 設定至 “ON” （第 11 頁）。

收聽到的立體聲 FM 廣播節目是單聲道。

本機處在單聲道接收模式。

→將 “MONO” 設定至 “OFF” （第 11 頁）。

FM 接收過程中，發生干擾。

IF 模式設定至 “WIDE”。

→將此模式設定至 “IF AUTO” （第 11 頁）。

出錯顯示 / 信息

BLANK\*1

MD 上沒有錄製曲目。2 *

→請播放錄製有樂曲的 MD。

ERROR\*1

- 光碟髒了或插反了。2*

→清潔光碟或正確插入光碟。

- 由於某些原因，光碟無法播放。

→插入其它光碟。

FAILURE

揚聲器 / 放大器連接不正確。

→請參見提供的安裝/線路連接說明書進行連接檢查。

LOAD

換碟機正在裝入光碟。

→請等至裝載完成。

L.SEEK +/-

在自動調諧時，本地搜尋模式為開啟。

NO DATA

所有自訂名稱已經被刪除，或一個也未儲存。

NO DISC

光碟未插入 CD/MD 換碟機。

→將光碟插入換碟機。

NO ID3

MP3 檔案中未寫 ID3 標記資訊。

NO INFO

ATRAC3/ATRAC3plus 檔案中未寫文本資訊。

NO MAG

光碟匣未插入 CD 換碟機。

→将光碟匣插入換碟機。

NO MUSIC

此光碟不是音樂檔案。

→將音樂 CD 插入本機或可播放 MP3 的換碟機。

NO NAME

曲目中未寫曲目 / 組群 / 光碟名稱。

NOT READ

本機未讀取光碟資訊。

→装入光碟，然後在列表中選擇此光碟。

NOTREADY

MD 換碟機的蓋子被打開或 MD 未正確插入。

→關閉蓋子或正確插入 MD。

OFFSET

可能發生內部故障。

→檢查連接。如果此出錯指示仍然顯示在顯示幕中，請聯絡附近的 Sony 經銷商。

READ

本機正在讀取光碟上所有曲目和組群資訊。

→請等待，直至讀取完成並將自動開始播放。視光碟的結構而定，可能要花一分多鐘的時間。

RESET

因某些原因，CD 機和 CD/MD 換碟機無法操作。

→按 RESET 按鈕 （第 4 頁）。

“LLLL”

或

在快進或後退時，您已經到達光碟的開頭或結尾，所以您無法繼續向前。

“-”

本機無法顯示字元。

*1 如果在 CD 或 MD 播放過程中發生錯誤，顯示幕中將不出現 CD 或 MD 的光碟編號。

*2 造成錯誤光碟的光碟編號出現在顯示幕中。

如果這些解答仍無法助您改善情況，請向附近的 Sony 經銷商諮詢。

如果因爲 CD 播放故障而將本機送修時，請帶好出現問題時所使用的光碟。
