Tipo de producto	Reproductor de CD para coche
Modelo	Sony CDX-F5710X
Dimensiones (An x Al x Pr)	178 x 50 x 162 mm (tamaño DIN)
Peso	Aprox. 1.5 kg
Alimentación	12 V CC (masa negativa)
Potencia máxima de salida	52 W x 4 (pico)
Potencia RMS de salida	22 W x 4 (continua)
Formatos de audio compatibles	CD, CD-R, CD-RW, MP3
Bandas del sintonizador	FM (87.5-108 MHz), AM (531-1602 kHz)
Emisoras preestablecidas	30 (FM18 + AM12)
Tipo de pantalla	LCD de matriz de puntos
Entradas	Entrada auxiliar (frontal), control de cambiador de CD
Salidas	4 canales (preamplificador), salida de subwoofer
Bluetooth	No (no integrado)
Limpieza y mantenimiento	Limpie el lente con un hisopo de algodón seco; evite líquidos
Seguridad	Fusible de 10 A (fusible ATC); desconecte la batería antes de la instalación
Repuestos y reparabilidad	Tipo de pickup láser: KSS-213; servicio técnico por un técnico calificado
Información general	Panel frontal desmontable para prevención de robos

Preguntas frecuentes - CDX-F5710X SONY

¿Cómo instalo el CDX-F5710X en mi coche?

Primero, desconecte la batería del coche. Luego retire el estéreo antiguo y el arnés de cables. Conecte el arnés de cables a los cables del coche (amarillo: alimentación constante, rojo: alimentación conmutada, negro: tierra). Inserte la unidad en la ranura DIN y asegúrela. Vuelva a conectar la batería y pruebe.

¿Por qué no hay sonido de los altavoces?

Compruebe que la unidad esté encendida y el volumen no esté en 0. Asegúrese de que los cables de los altavoces estén correctamente conectados y no estén en cortocircuito. Verifique que los ajustes de balance y fader estén centrados. También compruebe la compatibilidad del sistema de altavoces del coche.

¿Cómo puedo ajustar el reloj en este modelo?

Mantenga presionado el botón DSPL hasta que la hora parpadee. Use los botones SEEK +/- para ajustar horas y minutos. Presione DSPL nuevamente para guardar.

¿Puedo reproducir discos MP3?

Sí, el CDX-F5710X es compatible con discos CD-R/CD-RW con archivos MP3. Grábelos como un disco de datos. La unidad puede leer hasta 255 carpetas y 2000 pistas.

¿Qué debo hacer si el CD salta?

Limpie el disco con un paño suave. Verifique si tiene rayones o suciedad. También limpie el lente láser con un limpiador de lentes. Si el problema persiste, es posible que el láser necesite reemplazo.

¿Cómo restablecer la unidad?

Presione el botón RESET ubicado detrás del panel frontal con un objeto puntiagudo. Esto borra todos los ajustes y debería resolver la mayoría de los fallos de software.

¿Esta unidad tiene Bluetooth?

No, el CDX-F5710X no tiene Bluetooth integrado. Sin embargo, puede conectar un adaptador Bluetooth externo a través de la entrada AUX.

¿Cuál es la asignación de pines del arnés de cables?

Conector ISO estándar: Pin A (alimentación) - rojo: accesorio, amarillo: 12V constante, negro: tierra; Pin B (altavoces) - blanco: delantero izquierdo (+), blanco/negro: delantero izquierdo (-), etc. Consulte el manual para el diagrama completo.

¿Cómo desmontar y guardar el panel frontal?

Presione el botón RELEASE en el panel frontal para desbloquearlo. Inclínelo hacia adelante y deslícelo hacia afuera. Guárdelo en la funda protectora provista para evitar robos.

La pantalla está tenue; ¿cómo ajustar el brillo?

Presione el botón DSPL repetidamente para recorrer los modos de pantalla. Para ajustar el brillo, vaya al menú: presione MENU, seleccione DIMMER, elija ON o OFF (brillante/tenue).

MANUAL DE USUARIO CDX-F5710X SONY

FM/AM Compact Disc Player Autoestéreo para disco compacto

Manual de instrucciones ____ ES

使用說明書 CT

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO. RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

For installation and connections, see the supplied installation/connections manual. Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

LOCAL (Local seek mode)

RC-61 (1 m), RC-62 (2 m)

Gracias por adquirir este reproductor de discos compactos Sony. Mientras maneja puede disfrutar de las funciones siguientes.

• Reproducción de CDss

Puede reproducir CD-DA (incluidos CD TEXT*), CD-R/CD-RW (archivos MP3, incluidos también Multi Session (página 14)) CD de ATRAC (formato ATRAC3 y ATRAC3plus (página 14)).

Tipo de discos	Etiqueta del disco
CD-DA
MP3CD de ATRAC

- Recepción de radio

• Puede almacenar hasta 6 emisoras de radio por banda (FM1, FM2, FM3, AM1 y AM2).
• BTM (Memoria de la mejor sintonía): la unidad selecciona las emisoras que emiten la señal más intensa y las almacena.
  -Puede asignar un nombre a cada emisora de radio, guardarlo en la memoria y mostrar los nombres en la lista.

- Ajuste del sonido

• EQ7: puede seleccionar una curva del ecualizador para 7 tipos de música.
• DSO (Organizador de sonido de baja frecuencia dinámico): crea un campo de sonido más ambiental, utilizando una síntesis de altavoces virtuales para mejorar el sonido de los altavoces, incluso si éstos están instalados en una posición baja en la puerta.
• BBE MP: mejora el sonido comprimido digitalmente, como en el caso de archivos MP3. Si desea obtener más información, consulte la explicación siguiente.

- Funcionamiento de una unidad opcional

Además de reproducir con esta unidad, también puede controlar otros cambiadores de CD/MD opcionales.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Tras apagar el motor, mantenga presionado OFF en la unidad hasta que se apague la pantalla. Si no lo hace, la pantalla no se desactiva y se desgasta la batería.

Esta etiqueta está situada en la parte inferior del chasis.

BBE®MP DIGITAL

El proceso BBE MP mejora el sonido comprimido digitalmente (por ejemplo,

archivos MP3) mediante la restauración y el realce de los armónicos más altos perdidos durante la compresión. BBE MP actúa generando armónicos nivelados a partir del material original, recuperando de manera eficaz la calidez, el detalle y el matiz.

SonicStage y su logotipo son marcas comerciales de Sony Corporation.

ATRAC, ATRAC3, ATRAC3plus y sus respectivos logotipos son marcas comerciales de Sony Corporation.

Procedimientos iniciales

Restauración de la unidad ..... 4

Ajuste del reloj 4

Modo DEMO....4

Extracción del panel frontal. 4

Colocación del panel frontal ..... 5

Inserción del disco en la unidad ..... 5

Expulsión del disco 5

Ubicación de los controles y operaciones básicas

Unidad principal 6

Control remoto de tarjeta RM-X157 ..... 6

CD

Elementos de la pantalla 8

Reproducción repetida y aleatoria .....8

Radio

Almacenamiento y recepción de emisoras .... 8

Almacenamiento automático — BTM 8

Almacenamiento manual 8

Recepción de las emisoras almacenadas ... 8

Sintonización automática ..... 9

Sintonización de una emisora mediante una lista — Listado ....9

Otras funciones

Cambio de los ajustes de sonido....9

Ajuste de las características del sonido — BAS/TRE/BAL/FAD/SUB ..... 9

Ajuste de la curva del ecualizador — EQ7 TUNE....9

Etiquetado de una emisora o un disco ..... 10

Ajuste de los elementos del menú — MENU .... 10

Uso del equipo opcional ..... 12

Cambiador de CD/MD 12

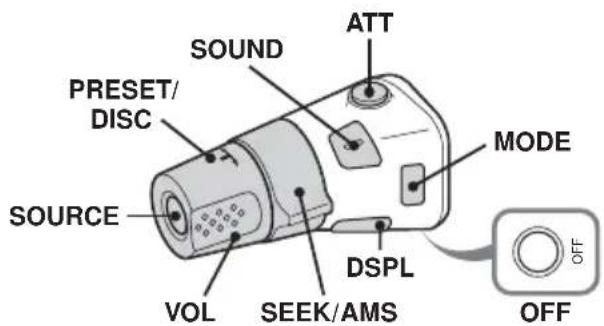

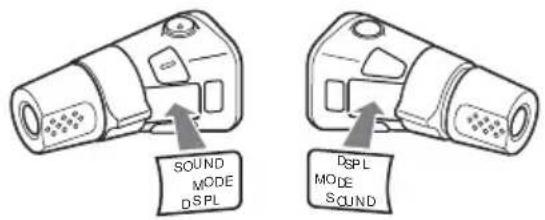

Mando rotatorio RM-X4S ..... 12

Equipo auxiliar de audio ..... 13

Información complementaria

Precauciones 13

Notas sobre los discos ..... 13

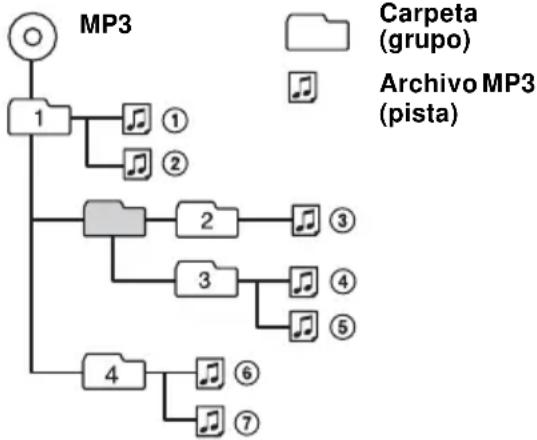

Acerca de los archivos MP3 ..... 14

Acerca de los CD de ATRAC ..... 14

Mantenimiento 15

Extracción de la unidad. 15

Especificaciones ..... 16

Solución de problemas ..... 17

Mensajes/indicaciones de error ..... 18

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o después de sustituir la batería del automóvil o de cambiar las conexiones, debe restaurarla. Extraiga el panel frontal y presione el botón RESET con un objeto puntiagudo, como un bolígrafo.

Nota

Al presionar el botón RESET, se borra el ajuste del reloj y algunos contenidos almacenados.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Presione MENU.
2 Presione GP/PRESET +/- varias veces hasta que aparezca "CLOCK-ADJ".
3 Presione ENTER.

La indicación de la hora parpadea.

4 Presione GP/PRESET +/- para ajustar la hora y los minutos.

Para mover la indicación digital, presione SEEK -/+

5 Presione ENTER.

El reloj se pone en funcionamiento.

Para mostrar el reloj durante la reproducción/recepción, ajuste “CLOCK-ON” (página 11).

Modo DEMO

Cuando la unidad está apagada, primero se muestra el reloj y, a continuación, el modo de demostración (DEMO) inicia la pantalla respectiva.

Para cancelar el modo DEMO, ajuste “DEMO-OFF” en el menú (página 11) mientras la unidad está apagada.

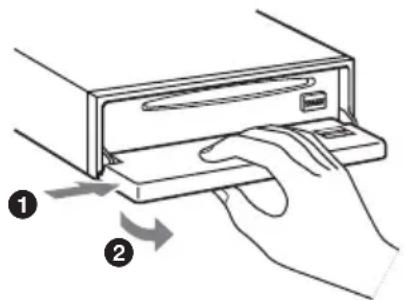

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará únicamente si se utiliza el amplificador incorporado.

1 Presione OFF.

La unidad se apaga.

2 Presione OPEN.

El panel frontal se voltea hacia abajo.

3 Deslice el panel frontal hacia la derecha y tire suavemente de su extremo izquierdo.

• No deje caer ni ejerza excesiva presión sobre el panel frontal y la pantalla.
• No someta el panel frontal al calor ni a temperaturas altas o humedad excesiva. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja trasera.

Sugerencia

Al transportar el panel frontal, utilice el estuche suministrado.

Colocación del panel frontal

Coloque el orificio Ⓐ del panel frontal en el eje Ⓑ de la unidad; luego presione ligeramente el lado izquierdo hacia adentro.

Presione SOURCE en la unidad (o inserte un CD) para operarla.

No coloque nada sobre la superficie interior del panel frontal.

Inserción del disco en la unidad

1 Presione OPEN.
2 Inserte el disco (con la etiqueta mirando hacia arriba).

3 Cierre el panel frontal.

La reproducción se inicia automáticamente.

Expulsión del disco

1 Presione OPEN.
2 Presione ▲.

El disco se expulsa.

3 Cierre el panel frontal.

Ubicación de los controles y operaciones básicas

Unidad principal

Panel frontal extraído

Control remoto de tarjeta RM-X157

Consulte las páginas indicadas para obtener información detallada. Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de la unidad.

1 Botón DSO 2

Para seleccionar el modo DSO (1, 2, 3 u OFF). Cuanto mayor sea el número, mejor será el efecto.

2 Botón SOURCE

Para encender o cambiar la fuente (Radio/CD/MD*1/AUX*2).

③ Selector de control de volumen/Botón SOUND 9

Para ajustar el volumen (girar); seleccionar elementos de sonido (presionar).

4 Botones GP* 3/PRESET +/-, ↑ (+)/↓ (-)

Para seleccionar emisoras almacenadas en memoria/omitir grupos (presionar); para omitir grupos continuamente (mantener presionado).

5 Receptor del control remoto de tarjeta

6Botón LIST 9,12

Para abrir el panel frontal.

9 Botón COLOR

Para seleccionar uno de los 7 ajustes de color para la pantalla de cristal líquido.

10Botón EQ7 (ecualizador)

Para seleccionar un tipo de ecualizador (XPLOD, VOCAL, CLUB, JAZZ, NEWAGE, ROCK, CUSTOM u OFF).

11 Botón MENU

Para entrar en el menú.

12 Botones SEEK -/+, ← (I◀◀)/→ (▶▶I)

Radio: Para sintonizar emisoras automáticamente (presionar); para localizar una emisora manualmente (mantener presionado). CD:

Para omitir pistas (presionar); para omitir pistas continuamente (presionar y volver a presionar dentro de 1 segundo y mantener); para avanzar o retroceder una pista rápidamente (mantener presionado).

13 Botón ENTER

Para completar un ajuste.

14Botón MODE 8, 12

Para seleccionar la banda de radio (FM/AM) o seleccionar la unidad ^*4 .

15Botón DSPL (pantalla) 8, 10

Para cambiar los elementos en pantalla.

16 Selector de frecuencias (ubicado en la parte inferior de la unidad)

Consulte “Selector de frecuencias” en el manual de instalación/conexiones suministrado.

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

CD/MD*1:

①: REP 8
②: SHUF 8
⑤:BBE MP*5 2

Para activar la función BBE MP, ajuste “BBEMP-ON” durante la reproducción en esta unidad. Para cancelar, ajuste “BBEMP-OFF”.

18Botón OFF

Para apagar o detener la fuente.

19Botón RESET 4

20 Botón ▲ (expulsar) 5

Para expulsar el disco.

21 Ranura del disco 5

Para insertar el disco.

Los botones siguientes del control remoto de tarjeta también presentan botones y funciones distintos de los de la unidad.

22 Botón VOL (volumen) +/-

Para ajustar el volumen.

23 Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

24 Botón SOUND 9

Para seleccionar elementos de sonido.

25 Botón SCRL 8

Para desplazar el elemento de la pantalla.

*1 Si se conectó un cambiador de MD.
*2 Cuando un dispositivo portátil Sony opcional está conectado.
*3 Cuando se reproduce un MP3/CD de ATRAC y no se conectó un cambiador. Si se conectó el cambiador, la operación es diferente. Consulte la página 12.
*4 Si se conectó un cambiador de CD/MD.
*5 Sólo la unidad.

Nota

Si la unidad está apagada y desaparece la pantalla, no se podrá operar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activar la unidad en primer lugar.

Sugerencia

Si desea obtener información adicional sobre cómo sustituir la pila, consulte "Sustitución de la pila de litio del control remoto de tarjeta" en la página 15.

CD

Si desea conocer más detalles acerca de la conexión a un cambiador de CD/MD, consulte la página 12.

Elementos de la pantalla

A Fuente/reloj* 1
B Número de pista/Tiempo de reproducción transcurrido, Nombre del disco/artista, Número del grupo*2, Nombre del grupo, Nombre de la pista, Información de texto*3

*1 Cuando el modo del reloj está en "ON" (página 11).
*2 El número del grupo se muestra sólo cuando se cambia de grupo.
*3 Cuando se reproduce un MP3, se muestra el indicador ID3, mientras que, cuando se reproduce un CD de ATRAC, se muestra la información de texto grabada con SonicStage, etc.

Para cambiar los elementos de la pantalla B, presione DSPL; para desplazarlos B, presione SCRL en el control remoto de tarjeta o ajuste "A.SCRL-ON" (página 11).

Sugerencia

Los elementos que se muestran en pantalla variarán en función del tipo de disco y el formato de grabación. Si desea conocer más detalles acerca de MP3, consulte la página 14; para CD de ATRAC, consulte la página 14.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

REP-TRACK pistas varias veces.

REP-GP* grupos varias veces.

SHUF-GP* grupos en orden aleatorio.

SHUF-DISC discos en orden aleatorio.

* Cuando se reproduce un MP3/CD de ATRAC.

Para regresar al modo de reproducción normal, seleccione “REP-OFF” o “SHUF-OFF”.

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función Memoria de la mejor sintonía (BTM) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".
Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.
2 Presione MENU y, a continuación, presione GP/PRESET +/- varias veces hasta que aparezca "BTM".
3 Presione ENTER.

La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos.

La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (del ① al ⑥) hasta que aparezca “MEM”.

La indicación de botón numérico aparece en pantalla.

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numéricos (del ① al ⑥) o GP/PRESET +/-.

Sintonización automática

1 Seleccione la banda y, a continuación, presione SEEK -/+ para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado (SEEK) -/+ para localizar la frecuencia aproximada y, a continuación, presione (SEEK) -/+ varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Sintonización de una emisora mediante una lista — Listado

Puede generar una lista de frecuencias o de nombres. Si desea conocer más detalles sobre cómo etiquetar una emisora, consulte la página 10.

1 Seleccione la banda y, a continuación, presione LIST.

Aparece la frecuencia o el nombre de la emisora.

2 Presione GP/PRESET +/- varias veces hasta que aparezca la emisora deseada.

3 Presione ENTER para sintonizar la emisora.

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características del sonido — BAS/TRE/BAL/FAD/SUB

Puede ajustar los bajos, los agudos, el balance, el equilibrio y el volumen del altavoz potenciador de graves.

1 Presione SOUND varias veces para seleccionar el elemento deseado.

El elemento cambia de la manera siguiente:

BAS (bajos) → TRE (agudos) → BAL (izquierdo-derecho) → FAD (frontal-posterior) → SUB (volumen del altavoz potenciador de graves)*

* "ATT" se muestra en el valor más bajo y se puede ajustar hasta en 20 intervalos.

2 Gire el selector de control de volumen varias veces para ajustar el elemento seleccionado.

Después de 3 segundos, se completa el ajuste y la pantalla vuelve al modo de recepción/reproducción normal.

Nota

Realice el ajuste a los 3 segundos de seleccionar el elemento.

Con el control remoto de tarjeta

En el paso 2, para ajustar el elemento seleccionado, presione ← o →.

Ajuste de la curva del ecualizador — EQ7 TUNE

Puede definir y almacenar los ajustes del ecualizador para distintos rangos de tono.

1 Seleccione una fuente y, a continuación, presione MENU.
2 Presione GP/PRESET +/- varias veces hasta que aparezca "EQ7 TUNE" y, a continuación, presione ENTER.
3 Presione SEEK -/+ varias veces para seleccionar el tipo de ecualizador deseado y, a continuación, presione ENTER.

4 Presione SEEK -/+ varias veces para seleccionar la frecuencia deseada.

El elemento cambia de la manera siguiente:

6 2 1 5 7 3 9 6 1 K 2. 5 K 6. 3 K 1 6 K

continúa en la página siguiente →

5 Presione GP/PRESET -/+ varias veces para ajustar el volumen deseado.

El nivel de volumen puede ajustarse en intervalos de 1 dB, entre -10 dB y +10 dB.

Repita los pasos 4 y 5 para ajustar la curva del ecualizador.

Para restaurar la curva del ecualizador ajustada en fábrica, mantenga presionado ENTER.

6 Presione dos veces MENU.

El ajuste finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Etiquetado de una emisora o un disco

Cuando sintoniza una emisora o reproduce un disco en un cambiador de CD con la función CUSTOM FILE, puede etiquetar cada emisora/ disco con un nombre personalizado de hasta 8 caracteres (Memorando de emisoras/Memorando del disco).

Si etiqueta una emisora o un disco, el nombre aparece en la lista (página 9 o 12).

1 Mientras escucha una emisora o reproduce un disco que desea etiquetar, presione MENU.

2 Presione GP/PRESET +/- varias veces hasta que aparezca "NAMEEDIT" y, a continuación, presione ENTER.

3 Presione GP/PRESET +/- varias veces hasta que aparezca el carácter deseado.

El carácter cambia de la manera siguiente:

Para mover la indicación digital, presione SEEK -/+

Repita esta operación hasta que se ingrese el nombre completo.

4 Presione ENTER.

El etiquetado finaliza y la pantalla regresa al modo de recepción/reproducción normal.

Para mostrar el nombre, presione DSPL durante la recepción/reproducción.

Sugerencias

• Para corregir o borrar un carácter, sobrescriba o ingrese “ ”
• El Memorando del disco siempre prevalece sobre cualquier título pregrabado.
• Puede etiquetar un disco en la unidad si se conectó un cambiador con la función CUSTOM FILE.
• Se suspende "REP-TRACK" y toda reproducción aleatoria hasta que finalice el etiquetado.

Eliminación del nombre personalizado

1 Seleccione la radio o la unidad donde se haya guardado el nombre personalizado que desea eliminar y presione MENU.
2 Presione GP/PRESET +/- varias veces hasta que aparezca "NAME DEL" y, a continuación, presione ENTER.
El nombre almacenado parpadea.
3 Presione GP/PRESET +/- varias veces para seleccionar el nombre que desea eliminar.
4 Mantenga presionado ENTER.
El nombre se elimina. Repita los pasos 3 y 4 si desea eliminar otros nombres.
5 Presione dos veces MENU.
La unidad vuelve al modo de recepción/reproducción normal.

Ajuste de los elementos del menú — MENU

Puede definir diferentes ajustes del menú mediante los 4 botones de flecha.

1 Presione MENU.
2 Presione GP/PRESET +/- (↑/↓) varias veces hasta que aparezca el elemento deseado.
3 Presione SEEK -/+ (←/→) para seleccionar el ajuste deseado (ejemplo: "ON" u "OFF").
4 Presione ENTER.
El ajuste finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Nota

Los elementos que se muestran en pantalla variarán en función de la fuente y del ajuste.

Sugerencia

Puede cambiar fácilmente entre las categorías al presionar y mantener presionado GP/PRESET +/-

Se pueden ajustar los elementos siguientes (consulte la referencia de página para conocer los detalles):

“●” indica el ajuste predeterminado.

SET (Ajuste)

CLOCK-ADJ (Ajuste del reloj) (página 4)

BEEP

Para ajustar “ON” (●) u “OFF”.

Para cambiar el sentido de funcionamiento de los controles del mando rotatorio.

-“NORM” (●): para utilizar el mando rotatorio en la posición ajustada en fábrica.

- “REV”: cuando instale el mando rotatorio en el lado derecho de la columna de la dirección.

AUX-A\* ¹ (AUX Audio)

Para ajustar la pantalla de origen AUX en "ON"

CLOCK (Información del reloj)

Para mostrar el reloj y el modo de pantalla al mismo tiempo.

- “ON”: para mostrarlos al mismo tiempo.

- “OFF”): para no mostrarlos al mismo tiempo.

DIM (Atenuador)

Para cambiar el brillo de la pantalla.

- “A T”●): para que la pantalla se atenúe automáticamente al encender la luz.

-“ON”: para atenuar la pantalla.

- “OFF”: para desactivar el atenuador.

DEMO\*1(Demostración)

Para ajustar el contraste de la pantalla.

El nivel de contraste puede ajustarse en 5 pasos.

M.DSPL\*2 (Desplazamiento de indicaciones)

Para seleccionar el modo de desplazamiento de indicaciones.

- “S A ”●): para mostrar patrones en movimiento y el analizador de espectro.

-“ON”: para mostrar patrones en movimiento.

- “OFF”: para desactivar el desplazamiento de indicaciones.

A.SCRL (Desplazamiento automático)

Para desplazar automáticamente los elementos de la pantalla cuando se cambia de disco/grupo/pista.

- “ON”: para que se desplacen.

- “OFF”): para que no se desplacen.

P/M (Modo de reproducción)

LOCAL (Modo de búsqueda local)

-“ON”: para sintonizar sólo las emisoras con señales más intensas.

- “O F F”●): para sintonizar la recepción normal.

MONO (Modo monaural)

Para mejorar la recepción deficiente de FM, seleccione el modo de recepción monoaural.

-“ON”: para escuchar las emisiones estéreo en monoaural.

- “OFF”●): para escuchar las emisiones estéreo en estéreo.

IF AUTO/WIDE

- “AUTO”(para limitar automáticamente la frecuencia de recepción para eliminar ruido.

- “WIDE”* 3: para escuchar las emisiones estéreo de FM siempre en estéreo y con la recepción de señal de frecuencia completa.

SND (Sonido)

EQ7 TUNE (página 9)

HPF (Filtro de paso bajo)

Para seleccionar la frecuencia de corte de los altavoces frontales/posteriores: “off” ⭕), “78Hz” o “125Hz”.

LPF (Filtro de paso bajo)

Para seleccionar la frecuencia de corte del altavoz potenciador de graves: “off” (●), “125Hz” o “78Hz”.

LOUD (Sonoridad)

Para mejorar los bajos y agudos en volumen bajo.

-“ON”: para reforzar bajos y agudos.

- “OFF”●): para no reforzar bajos y agudos.

AUX LVL (Nivel AUX)

Para ajustar el nivel de volumen de cada equipo auxiliar conectado. Este ajuste evita la necesidad de ajustar el nivel de volumen entre fuentes.

EDIT

NAMEEDIT (Edición de nombres) (página 10)

NAME DEL (Eliminación de nombres) (página 10)

BTM (página 8)

*1 Cuando la unidad está apagada.

*2 Cuando la unidad está encendida.

*3 En tales casos, es posible que algunas emisiones de FM en estéreo se reciban en monoaural aunque se encuentre en el modo de recepción estéreo.

Uso del equipo opcional

Cambiador de CD/MD

Selección del cambiador

1 Presione SOURCE varias veces hasta que aparezca "CD" o "MD".
2 Presione MODE varias veces hasta que aparezca el cambiador deseado.

Se inicia la reproducción.

Omisión de grupos y discos

1 Durante la reproducción, presione (GP/PRESET) +/-.

Para omitir Presione GP/PRESET

grupos y suéltelo (manténgalo presionado durante un momento).
grupos continuamente	a los 2 segundos de haberlo soltado por primera vez.
discos varias veces.
discos continuamente	vuelva a presionarlo antes de 2 segundos y manténgalo en esa posición.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ① (REP) o ② (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

REP-DISC*1	un disco varias veces.
SHUF-CHGR*1	las pistas del cambiador en orden aleatorio.
SHUF-ALL*2	las pistas de todas las unidades en orden aleatorio.

*1 Si se conectó uno o más cambiadores de CD/MD.

*2 Si se conectaron uno o más cambiadores de CD, o dos o más cambiadores de MD.

Para regresar al modo de reproducción normal, seleccione "REP-OFF" o "SHUF-OFF".

Sugerencia

"SHUF-ALL" no reproduce las pistas en orden aleatorio entre unidades de CD y cambiadores de MD.

Localización de discos por nombre — Listado

Puede seleccionar un disco de la lista al conectar un cambiador de CD con la función CUSTOM FILE o un cambiador de MD.

Si asigna un nombre al disco, el nombre aparece en la lista. Si desea conocer más detalles sobre cómo etiquetar un disco, consulte la página 10.

1 Durante la reproducción, presione LIST. Aparece el número o el nombre del disco.
2 Presione GP/PRESET +/- varias veces hasta que aparezca el disco deseado.
3 Presione ENTER para reproducir el disco.

Mando rotatorio RM-X4S

Colocación de la etiqueta

Coloque la etiqueta de indicación según el modo en que instale el mando rotatorio.

Ubicación de los controles

Los botones correspondientes en el mando rotatorio controlan las mismas funciones que los de esta unidad.

Sin embargo, los controles siguientes presentan unas funciones diferentes que las de la unidad.

• Control PRESET/DISC

Para controlar la radio y el CD. (GP/PRESET) +/- de la unidad (presionar y hacer girar).

• Control VOL (volume)

Funciona de igual manera que el selector de control de volumen en la unidad (girar).

• Control SEEK/AMS

Para controlar la radio y el CD, funciona de igual manera que SEEK -/+ en la unidad (girar o girar y mantener).

Cambio del sentido de funcionamiento

El sentido de funcionamiento de los controles está ajustado de fábrica como se muestra a continuación.

Para aumentar

Si necesita instalar el mando rotatorio en el lado derecho de la columna de la dirección, puede invertir el sentido de funcionamiento.

1 Mientras presiona el control VOL, mantenga presionado SOUND.

También puede cambiar el sentido de funcionamiento de estos controles en el menú (página 11).

Equipo auxiliar de audio

Es posible conectar dispositivos portátiles opcionales de Sony al terminal BUS AUDIO IN/AUX IN de la unidad. Si el cambiador u otro dispositivo no está conectado al terminal, la unidad le permite escuchar el dispositivo portátil desde los altavoces del automóvil.

Nota

Al conectar un dispositivo portátil, asegúrese de que BUS CONTROL IN no esté conectado. Si un dispositivo está conectado a BUS CONTROL IN, "AUX" no se puede seleccionar con SOURCE.

Sugerencia

Al conectar un dispositivo portátil y un cambiador, utilice el selector AUX-IN opcional.

Selección de equipo auxiliar

1 Presione SOURCE varias veces hasta que aparezca "AUX".

Utilice el propio dispositivo portátil.

Para ajustar el nivel de volumen del equipo auxiliar, consulte “AUX LVL” en página 11.

Información complementaria

Precauciones

• Si estaciona el automóvil bajo la luz directa del sol, deje que la unidad se enfríe antes de usarla.
• La antena motorizada se extenderá automáticamente mientras la unidad se encuentre en funcionamiento.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es posible que se condense humedad en el interior de las lentes y la pantalla de la unidad. Si esto ocurre, la unidad no funcionará correctamente. En tal caso, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la humedad.

Para mantener una alta calidad de sonido

Asegúrese de no derramar jugos ni refrescos sobre la unidad o los discos.

Notas sobre los discos

• Para mantener los discos limpios, no toque su superficie. Tómelos por los bordes.
• Guarde los discos en sus cajas o en los cargadores de discos cuando no los use.
• No someta los discos al calor ni a altas temperaturas. Evite dejarlos en un automóvil estacionado o sobre el tablero o la bandeja trasera.
• No adhiera etiquetas ni utilice discos con residuos de pegamento o tinta. Tales discos pueden dejar de girar durante el uso, lo que provocaría una falla de funcionamiento o podría dañarse.

• No use discos con etiquetas o autoadhesivos. Su uso puede producir las siguientes fallas de funcionamiento:
• Imposibilidad de expulsar el disco (dado que se despegó la etiqueta o el autoadhesivo y se obstruye el mecanismo de expulsión).
• Imposibilidad de leer los datos de audio correctamente (por ejemplo, se interrumpe la reproducción o simplemente no la hay) debido a que el calor contrae el autoadhesivo o la etiqueta y hace que el disco se deforme.
• No se pueden reproducir en esta unidad discos con formas no estandarizadas (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad. No use este tipo de discos.

- No se pueden reproducir discos compactos de 8 cm.

- Antes de reproducir los discos, límpielos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes, productos de limpieza comerciales ni aerosoles antiestáticos para discos analógicos.

Notas sobre los discos CD-R/CD-RW

• Según el estado del disco o el equipo utilizado para su grabación, es posible que algunos discos CD-R y CD-RW no puedan reproducirse en esta unidad.
• No es posible reproducir un disco CD-R o un CD-RW que no esté finalizado.

Discos de música codificados con tecnologías de protección de los derechos de autor

Este producto se diseñó para reproducir discos que cumplen con el estándar Compact Disc (CD).

Recientemente, algunas compañías discográficas comercializan discos de música codificados con tecnologías de protección de derechos de autor. Tenga en cuenta que, entre estos discos, algunos no cumplen con el estándar CD, por lo que no podrán reproducirse con este producto.

Acerca de los archivos MP3

MP3, que significa MPEG-1 Audio Layer-3, es un formato estandarizado que permite comprimir archivos de música. Comprime los datos de CD de audio a aproximadamente 1/10 de su tamaño original.

• La unidad es compatible con la norma ISO 9660 de formato de nivel 1 o nivel 2, con la norma Joliet/Romeo en cuanto al formato de expansión, con el indicador ID3 versión 1.0, 1.1, 2.2, 2.3 y 2.4, así como con Multi Session.

• Cantidad máxima de:

• carpetas (grupos): 150 (incluidas la carpeta raíz y las carpetas vacías).

• archivos MP3 (pistas) y carpetas contenidas en un disco: 300 (si un nombre de archivo o carpeta contiene muchos caracteres, este número puede ser inferior a 300).
• caracteres que se pueden visualizar en el nombre de una carpeta o archivo: 32 (Joliet) o 32/64 (Romeo); el indicador ID3 puede contener 15/30 caracteres (1.0, 1.1, 2.2 y 2.3) o 63/126 caracteres (2.4).

Orden de reproducción de los archivos MP3
    classDef group fill:#fff,stroke:#000;
    class_A["Carpeta (grupo)"]
    class_B["Archivo MP3 (pista)"]

Notas

• Asegúrese de finalizar el disco antes de utilizarlo en la unidad.
• Al asignar un nombre a un archivo MP3, asegúrese de añadir la extensión “.mp3” al nombre de archivo.
• Si reproduce un archivo MP3 de alta tasa de bits, como 320 kbps, el sonido puede ser discontinuo.
• Durante la reproducción de un archivo MP3 de VBR (tasa de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.

• Si el disco se grabó en Multi Session, sólo se reconoce y reproduce la primera pista del formato de la primera sesión (cualquier otro formato se omite). La prioridad del formato es CD-DA, CD de ATRAC y MP3.

• Cuando la primera pista es un CD-DA, sólo se reproduce el CD-DA de la primera sesión.

• Cuando la primera pista no es un CD-DA, se reproduce una sesión de CD de ATRAC o MP3. Si el disco no contiene datos en ninguno de estos formatos, aparece "NO MUSIC".

Acerca de los CD de ATRAC

Formato ATRAC3plus

ATRAC3, que significa Adaptive Transform Acoustic Coding3, es una tecnología de compresión de audio. Comprime los datos de CD de audio a aproximadamente 1/10 de su tamaño original. ATRAC3plus, un formato extendido de ATRAC3, comprime los datos de CD de audio a aproximadamente 1/20 de su tamaño original. La unidad admite los formatos ATRAC3 y ATRAC3plus.

CD de ATRAC

El CD de ATRAC está formado por datos de CD de audio que se comprimen al formato ATRAC3 o ATRAC3 plus mediante el uso de software autorizado, como SonicStage 2.0 o posterior o SonicStage Simple Burner.

• Cantidad máxima de:
• carpetas (grupos): 255
• archivos (pistas): 999

- Se muestran los caracteres correspondientes al nombre de una carpeta o archivo y la información de texto grabada por SonicStage.

Si desea conocer más detalles acerca de CD de ATRAC, consulte el manual de SonicStage o SonicStage Simple Burner.

Nota

Asegúrese de crear el CD de ATRAC con el software autorizado, como SonicStage 2.0 o posterior, o SonicStage Simple Burner 1.0 ó 1.1, que son productos suministrados con Sony Network.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año (la duración puede ser menor en función de las condiciones de uso).

El alcance del control remoto de tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No agarre la pila con pinzas metálicas, ya que puede producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para prevenir esta situación, extraiga el panel frontal (página 4) y limpie los conectores con un hisopo de algodón humedecido en alcohol. No aplique demasiada fuerza, ya que podría dañar los conectores.

Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 4).
②Fije las llaves de liberación al marco de protección.

Oriente las llaves de liberación como se indica en la ilustración.

continúa en la página siguiente →

③Tire de las llaves de liberación para extraer el marco de protección.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

② Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: Inferior al límite medible

Sección del sintonizador

FM

Rango de sintonización:

de 87,5 a 108,0 MHz (a intervalos de 50 kHz)

de 87,5 a 107,9 MHz (a intervalos de 200 kHz)

Intervalo de sintonización de FM: 50 kHz/200 kHz conmutable

Terminal de la antena: Conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad útil: 9 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 67 dB (estéreo), 69 dB (mono)

Distorsión armónica a 1 kHz: 0,5 % (estéreo), 0,3 % (mono)

Separación: 35 dB a 1 kHz

Respuesta de frecuencia: de 30 a 15 000 Hz

AM

Rango de sintonización:

de 531 a 1 602 kHz (a intervalos de 9 kHz)

de 530 a 1 710 kHz (a intervalos de 10 kHz)

Intervalo de sintonización de AM: 9 kHz/10 kHz conmutable

Terminal de la antena: Conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad: 30 μV

Sección del amplificador de potencia

Salidas: Salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: 4 - 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida del altavoz potenciador de graves (mono)

Terminal de control del relé de la antena motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de control ATT de teléfono

Terminal de control de iluminación

Terminal de entrada de control BUS

Terminal de entrada de audio BUS/AUX IN

Terminal de entrada del control remoto

Terminal de entrada de antena

Controles de tono:

Bajos: ±8 dB a 100 Hz

Agudos: ±8 dB a 10 kHz

Sonoridad:

+8 dB a 100 Hz

+2 dB a 10 kHz

Requisitos de alimentación: Batería de automóvil de cc de 12 V (masa negativa)

Dimensiones: Aprox. 178 × 50 × 177 mm (an/al/prf)

Dimensiones de montaje: Aprox. 182 × 53 × 161 mm (an/al/prf)

Peso: Aprox. 1,2 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X157

Componentes de instalación y conexiones (1 juego)

Estuche para el panel frontal (1)

Equipo y accesorios opcionales:

Cable BUS (suministrado con un cable con terminales RCA): RC-61 (1 m), RC-62 (2 m)

Cambiador de CD (10 discos): CDX-757MX, CDX-656X

Cambiador de MD (6 discos): MDX-66XLP

Selector de fuente: XA-C30

Selector AUX-IN: XA-300

Patentes de los EE.UU. y otros países usados con licencia de Dolby Laboratories.

Nota

Esta unidad no puede conectarse a un preamplificador digital ni a un ecualizador que sea compatible con el sistema BUS de Sony.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Se ha utilizado soldadura sin plomo para soldar ciertos componentes. (más del 80 %)
• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Las carcasas no contienen retardantes de llama halogenados.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).
• No se ha utilizado goma esponjosa de poliestireno para el material de relleno y protección.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Generales

La unidad no recibe alimentación.

• Revise la conexión. Si todo está en orden, compruebe el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto.
  →Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no tiene una caja de relé.

No se emite el sonido.

• El volumen es demasiado bajo.
• La función ATT está activada o la función ATT de teléfono (cuando se conecta el cable de interfaz de un teléfono para auto al cable ATT) está activada.
• La posición del control de equilibrio (FAD) no está ajustada para un sistema de 2 altavoces.
• El cambiador de CD no es compatible con el formato del disco (MP3/CD de ATRAC).
  →Reproduzca con un cambiador de CD de Sony compatible con MP3 o con esta unidad.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 11).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador incorporado.

El contenido de la memoria se borró.

• Presionó el botón RESET.
  →Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de conexión de alimentación o la pila.
• El cable de conexión de la alimentación no está conectado correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no coinciden correctamente con el conector de alimentación auxiliar del automóvil.

Las indicaciones desaparecen de la pantalla o no aparecen en ella.

• El atenuador está ajustado en “DIM-ON” (página 11).
• El ajuste del contraste no es correcto.
  →Ajuste el contraste (página 11).
• La pantalla se apaga si mantiene presionado OFF.
  →Mantenga presionado OFF nuevamente hasta que se ilumine la pantalla.
• Los conectores están sucios (página 15).

La función DSO no funciona.

Según el tipo de interior del automóvil o el tipo de música, DSO puede no producir el efecto deseado.

Reproducción de CD/MD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o incorrectamente.

No se inicia la reproducción.

• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio (página 14).

No es posible reproducir archivos MP3.

El disco no es compatible con el formato y la versión de MP3 (página 14).

Los archivos MP3 demoran más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos demora algo más de tiempo.

• disco grabado con una estructura de árbol complicada.
  – disco grabado en Multi Session.
  – disco al que es posible añadir datos.

No se puede reproducir el CD de ATRAC.

• El disco no se creó con software autorizado como SonicStage o SonicStage Simple Burner.
• No es posible reproducir pistas que no están incluidas en el grupo.

Los elementos de la pantalla no se desplazan.

• En el caso de discos con muchos caracteres, es posible que éstos no se desplacen.
• “A.Scroll” está desactivado.
  →Ajuste “A.SCRL-ON” (página 11) o presione (SCRL) en el control remoto de tarjeta.

Se producen saltos de sonido.

• La instalación no es correcta.
  →Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• Disco defectuoso o sucio.

continúa en la página siguiente →

Los botones de operación no funcionan. El disco no se expulsa.

Presione el botón RESET (página 4).

“MS” o “MD” no aparecen en la pantalla de origen cuando se conectan el MGS-X1 y el cambiador MD opcionales.

Esta unidad reconoce MGS-X1 como una unidad de MD.

→Presione SOURCE hasta que aparezca “MS” o “MD” y, a continuación, presione MODE varias veces.

Recepción de radio

No es posible recibir las emisoras. Hay ruidos que obstaculizan el sonido.

• Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de suministro de alimentación del amplificador de antena del automóvil (sólo si el automóvil dispone de una antena FM/AM incorporada en el cristal posterior o lateral).
• Revise la conexión de la antena del automóvil.
• La antena automática no se extiende. →Revise la conexión del cable de control de la antena motorizada.
• Revise la frecuencia.
• Cuando el modo DSO está activado, el sonido se escucha ocasionalmente con ruido. →Ajuste el modo DSO en “OFF” (página 6).

No es posible utilizar la sintonización programada.

• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

• El modo local de búsqueda está en “ON”. →Ajuste “LOCAL” en “OFF” (página 11).
• La señal de emisión es demasiado débil. →Use la sintonización manual.

Durante la recepción de FM, la indicación "ST" parpadea.

• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil. →Ajuste “MONO” en “ON” (página 11).

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural. →Ajuste “MONO” en “OFF” (página 11).

Se producen interferencias durante la recepción de FM.

El modo IF está ajustado en “WIDE”. →Ajuste en “IF AUTO” (página 11).

Mensajes/indicaciones de error

BLANK\*1

No hay pistas grabadas en el MD. ^*2 →Reproduzca un MD que tenga pistas grabadas.

ERROR\*1

• El disco está sucio o se insertó al revés.* ²
  →Límpielo o insértelo correctamente.
• El disco no se reproduce debido a algún problema. →Inserte otro disco.

FAILURE

La conexión del altavoz/amplificador no es correcta. →Consulte el manual de instalación/conexiones suministrado para comprobar la conexión.

LOAD

El cambiador está cargando el disco. →Espere hasta que finalice.

L.SEEK +/-

El modo de búsqueda local está activado durante la sintonización automática.

NO DATA

Se eliminaron todos los nombres personalizados o no se guardó ninguno.

NO DISC

El disco no está insertado en el cambiador de CD/MD. →Inserte los discos en el cambiador.

NO ID3

No se grabó la información del indicador ID3 en el archivo MP3.

NO INFO

No se grabó información de texto en el archivo ATRAC3/ATRAC3plus.

NO MAG

El cargador de discos no está insertado en el cambiador de CD. →Inserte el cargador en el cambiador.

NO MUSIC

El disco no es un archivo de música. →Inserte un CD de música en esta unidad o en un cambiador con capacidad para reproducir MP3.

NO NAME

No se grabó un nombre de pista/grupo/disco en la pista.

NOT READ

La unidad no puede leer la información del disco. →Cargue el disco y, a continuación, selecciónelo en la lista.

NOTREADY

La tapa del cambiador de MD está abierta o los MD no están insertados correctamente. →Cierre la tapa o inserte los MD correctamente.

OFFSET

Es posible que se haya producido una falla interna. →Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

READ

La unidad está leyendo toda la información de pistas y de grupos del disco. →Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco.

RESET

La unidad de CD y el cambiador de CD/MD no pueden utilizarse debido a algún problema.

→Presione el botón RESET (página 4).

“LLLL” 7701 “”

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

“—”

No se puede mostrar el carácter con la unidad.

*1 Si se produce un error durante la reproducción de un CD o MD, el número de disco del CD o MD no aparece en pantalla.
*2 La pantalla muestra el número del disco que causa el error.
Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.
Si lleva la unidad para repararla a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.

鳴謝惠顧！

RC-61 (1 m), RC-62 (2 m)

CD 換碟機 (10 碟式) : CDX-757MX, CDX-656X

MD 換碟機 (6 碟式) : MDX-66XLP

音源選擇器：XA-C30

AUX-IN 選擇器：XA-300
