用户手册 280E JILONG

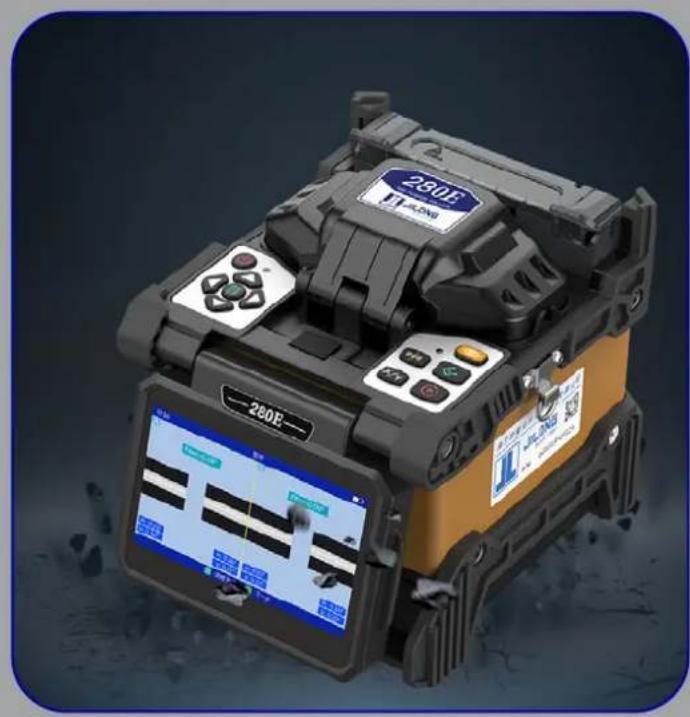

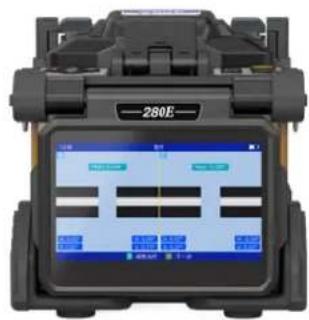

280E JILONG ——280E—— 12.36 Fiber:0.04° H:0.02V V:0.32° 暂停 Fiber:0.09° H:0.06V V:0.72° K:0.07V V:0.27° 调整光纤 下一步 K:0.16° V:0.52° JILONG JILONG S/N 2025/2026/20

A

全自动 熔接加热

四马达、纤芯对准
全自动熔接 & 全自动加热
抗震、防摔、防雨设计
3年质保

电极寿命约5000次（可更换）
创新性免工具更换电极棒
6800毫安时锂电池，每次充电约支持300次熔接+加热循环

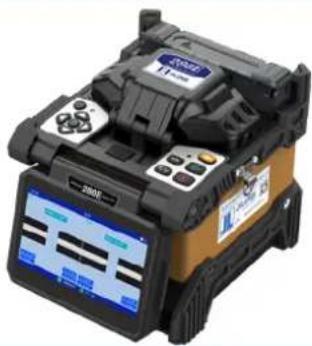

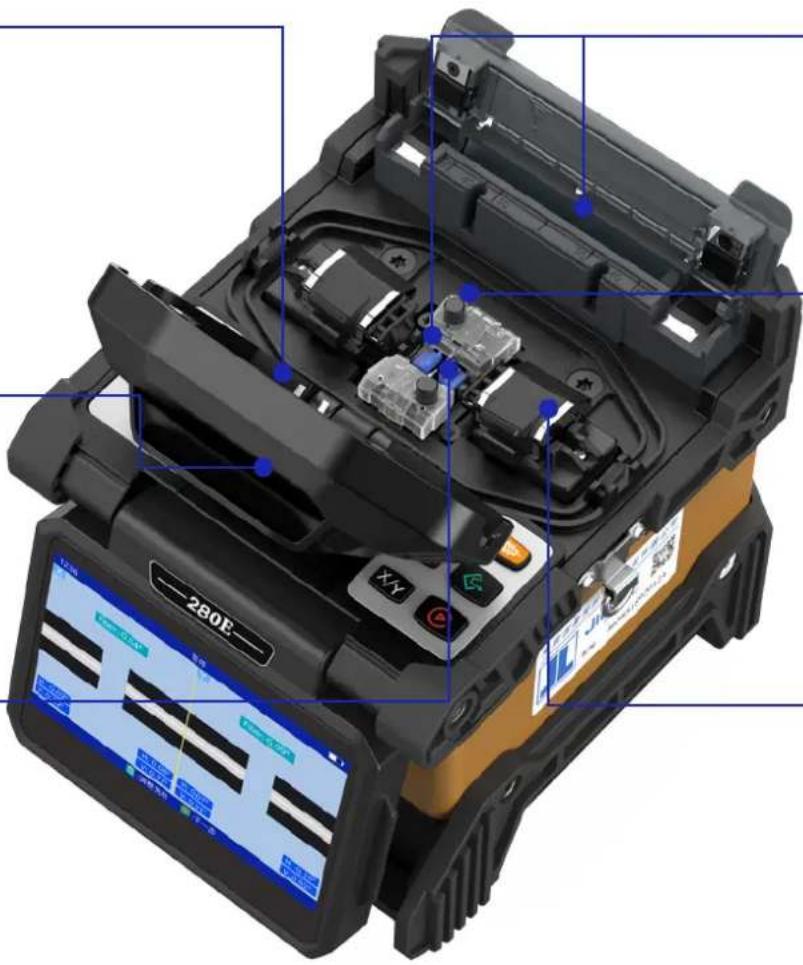

产品卖点

陶瓷光纤压锤 经久耐用

熔接时间8S 加热时间18S

无反光镜设计 反应更快，便于维护

免工具更换电极 轻拧即可更换电极

特殊V槽设计

专用三合一夹具

280E X/Y Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons Control buttons

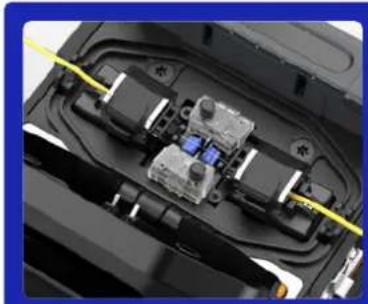

三合一通用夹具

夹具适合裸纤、3.0mm跳线、尾纤、皮线光缆

6800mAh 锂电池 6800mAh 电池容量 300次熔 接+加热

丰富拓展性

独特切割刀操作台设计

支持放置切割刀操作台；光纤切割，熔接一步到位

支架发明专利申请号202210544729X

实用新型专利申请号202221202906.8

(操作台需单独购买)

光纤操作台安装说明

首先将卡钉固定在熔接机背后，再将底座垂直向下卡入卡钉；

最后，将螺钉插入底座上部中间孔位拧紧，底座安装完成；

3

将支撑架上的操作台顺时针旋转至近水平面

4

把支撑架插入固定底座相应的插口处，调整至合适的高度后，拧紧手拧螺钉；

将冷却托盘放置在支撑架的相应位置，使其孔位与支撑板上的凸台相对应；

在操作台上放置切割刀后，调整螺杆的进深，使其橡胶垫与切割刀完全贴合；

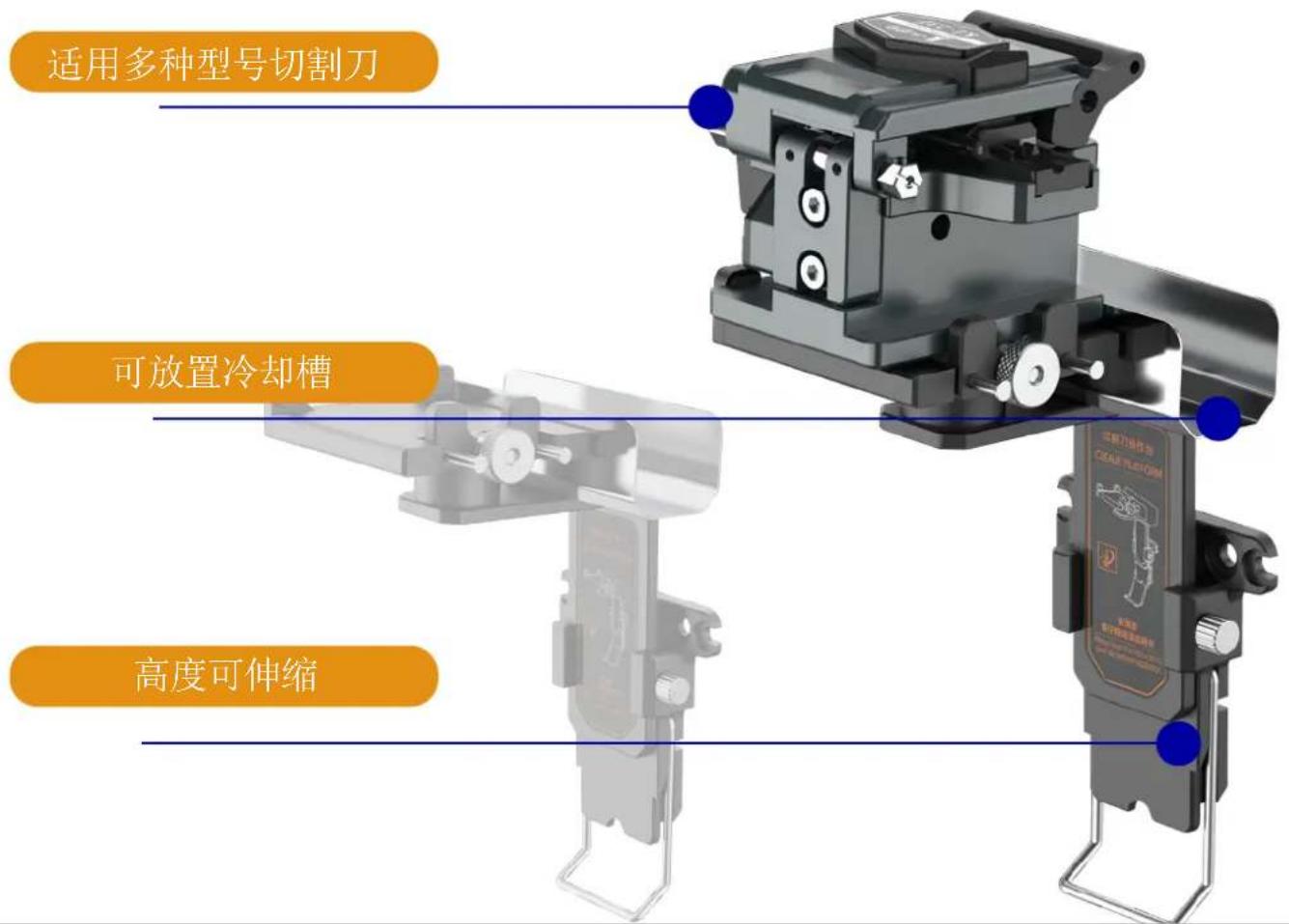

光纤操作台介绍

(操作台需单独购买)

适用多种型号切割刀 可放置冷却槽 高度可伸缩

调芯方式	纤芯对准
适用光纤类型	SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
光纤种类	0.25~3.0 mm / 皮线光缆
光纤夹具	可替换通用夹具
光纤直径	包层直径: 80-150μm, 涂覆层直径: 100~1000μm
切割长度	8~16 mm
熔接模式	最大128组
熔接损耗	SM: 0.02dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.02dB ★①
回波损耗	>>60dB
熔接时间	8秒 (SM G652 Quick模式)
损耗估算	支持
加热时间	18秒 (SM G652 250μm 40mm热缩管 快速情况下) 用户可调整
适用热缩长度	20mm, 30mm, 40mm, 50mm, 60mm
加热模式	最大32组
电池容量	6800毫安时锂电池, 每次充电支持约300次熔接+加热 ★②
电极寿命	约5000次放电 ★③
自动开始	熔接/加热
光纤自动识别	/
自动放电校准	根据环境温度、气压变化自动校正
结果存储	10,000组熔接数据或2,000组熔接图像
拉力测试	1.96~2.25N
操作条件	海拔: 0~5,000米, 相对湿度: 0~95%, -20~50°C, 最大风速: 15米/秒
存储条件	相对湿度 0~95%, -20~60°C 温度
显示屏	4.3”英寸 高清LCD显示屏
放大与显示	X, Y, XY, X/Y: 320倍放大
电源供电	AC Input 100-240V, DC Input 9-14V
端口	USB2.0
主机重量	1.6kg without battery / 1.9kg with battery
主机尺寸	143H x 136W x 155D mm (including rubber bumper)

★① 使用标准光纤，根据ITU-T和IEC的标准截断方法进行测试所得结果，损耗会由于环境以及光纤的特性而发生改变。
★② 在室温环境下0.25mm光纤和40mm热缩管测量所得到的结果，在很大程度上受电池使用状态及操作环境的影响。
★③ 电极棒的寿命会由于环境，光纤类型以及熔接模式而发生改变。

280E

① 光纤切割刀 KL-23F

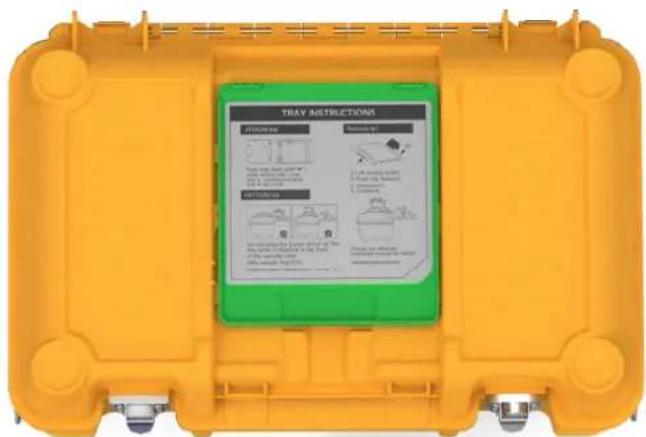

② 携带箱
③ 光纤清洁纸FOCW(盒)
④ 热缩管FPS-40(支)
⑤ 酒精瓶
⑥ 备用电极JL-ELE-N (pair)
⑦ 光纤剥线钳
⑧ 皮线开剥器FTS-01
⑨ 熔接机主机
⑩ 电源线
⑪ 冷却槽
⑫ 锂电池 6800mAh BTR-68S

②

TRAY RESTRICTIONS JY00000 1.4 mm (25 mm) 2.5 mm (30 mm) 3.5 mm (40 mm) 4.5 mm (50 mm) 5.5 mm (60 mm) 6.5 mm (70 mm) 7.5 mm (80 mm) 8.5 mm (90 mm) 9.5 mm (100 mm) 10.5 mm (110 mm) 11.5 mm (120 mm) 12.5 mm (130 mm) 13.5 mm (140 mm) 14.5 mm (150 mm) 15.5 mm (160 mm) 16.5 mm (170 mm) 17.5 mm (180 mm) 18.5 mm (190 mm) 19.5 mm (200 mm) 20.5 mm (210 mm) 21.5 mm (220 mm) 22.5 mm (230 mm) 23.5 mm (240 mm) 24.5 mm (250 mm) 25.5 mm (260 mm) 26.5 mm (270 mm) 27.5 mm (280 mm) 28.5 mm (290 mm) 29.5 mm (300 mm) 30.5 mm (310 mm) 31.5 mm (320 mm) 32.5 mm (330 mm) 33.5 mm (340 mm) 34.5 mm (350 mm) 35.5 mm (360 mm) 36.5 mm (370 mm) 37.5 mm (380 mm) 38.5 mm (390 mm) 39.5 mm (400 mm) 40.5 mm (410 mm) 41.5 mm (420 mm) 42.5 mm (430 mm) 43.5 mm (440 mm) 44.5 mm (450 mm) 45.5 mm (460 mm) 46.5 mm (470 mm) 47.5 mm (480 mm) 48.5 mm (490 mm) 49.5 mm (500 mm) 50.5 mm (510 mm) 51.5 mm (520 mm) 52.5 mm (530 mm) 53.5 mm (540 mm) 54.5 mm (550 mm) 55.5 mm (560 mm) 56.5 mm (570 mm) 57.5 mm (580 mm) 58.5 mm (590 mm) 59.5 mm (600 mm) 60.5 mm (610 mm) 61.5 mm (620 mm) 62.5 mm (630 mm) 63.5 mm (640 mm) 64.5 mm (650 mm) 65.5 mm (660 mm) 66.5 mm (670 mm) 67.5 mm (680 mm) 68.5 mm (690 mm) 69.5 mm (700 mm) 70.5 mm (710 mm) 71.5 mm (720 mm) 72.5 mm (730 mm) 73.5 mm (740 mm) 74.5 mm (750 mm) 75.5 mm (760 mm) 76.5 mm (770 mm) 77.5 mm (780 mm) 78.5 mm (790 mm) 79.5 mm (800 mm) 80.5mm 81mm 82mm 83mm 84mm 85mm 86mm 87mm 88mm 89mm 90mm 91mm 92mm 93mm 94mm 95mm 96mm 97mm 98mm 99mm 100mm

⑩
