ADR900 - 行车记录仪 PHILIPS - 免费用户手册

产品类型	行车记录仪
品牌	飞利浦
型号	ADR900
尺寸（约）	5.5 x 2.5 x 1.5 英寸
重量（约）	120 克
电源	12V 车载点烟器适配器
显示屏	2.7 英寸 LCD
视频分辨率	全高清 1920x1080
视角	140 度
存储	MicroSD 卡，最高 32 GB（建议 Class 10）
GPS	内置 GPS 接收器
G 传感器	是，记录碰撞事件
夜视	红外 LED 用于夜间录制
停车模式	停车时检测移动和碰撞录制
循环录制	是，覆盖最旧录像
维护	用柔软干布清洁镜头；每月格式化 SD 卡
安全预防措施	请勿安装在安全气囊附近；避免极端温度
可用备件	吸盘支架、电源线、USB 线
用户手册	从官方网站免费下载 PDF

常见问题 - ADR900 PHILIPS

如何在车内安装行车记录仪？

将吸盘支架安装到挡风玻璃上，将电源适配器连接到点烟器，沿顶棚布线。确保镜头清洁且摄像头水平。

推荐使用什么存储卡？

使用 Class 10 或 UHS-I 级别的MicroSD 卡，最高 32 GB。首次使用前在摄像头中格式化卡片。

如何开始/停止录制？

接通电源时录制自动开始。按OK 按钮手动开始/停止录制，或使用菜单设置。

我可以在电脑上查看录像吗？

可以，取出 MicroSD 卡并插入读卡器。文件以MP4 格式存储，方便播放。

如何启用停车模式？

在设置菜单中启用停车模式。车辆熄火后，摄像头将在检测到移动或碰撞时自动录制（需要硬接线套件或电池组）。

摄像头为什么无法开机？

检查电源线连接并确保点烟器插座有电。尝试其他线缆或适配器。如果仍然无法工作，请联系支持。

如何格式化 SD 卡？

前往菜单 > 设置 > 格式化。确认删除所有文件。定期格式化可防止损坏。

摄像头会录制音频吗？

是，摄像头内置麦克风。您可以在设置中启用/禁用音频录制。

如何更新固件？

从飞利浦网站下载最新固件。将文件复制到 MicroSD 卡根目录，插入摄像头并开机。按照屏幕指示操作。

保修期是多久？

飞利浦为 ADR900 提供2 年保修。保留购买收据用于保修索赔。

用户手册 ADR900 PHILIPS

1 产品简介 …… 21
2 快速入门 22
2.1 插入存储卡 22
2.2 车内安装.....22
2.3 自动打开/关闭电源 24
2.4 手动打开/关闭电源 24
2.5 手动录音关闭/启动 25
2.6 取出存储卡 25
2.7 关于Micro SD 25

3 用户界面 27

4 系统设置 28

4.1 设定日期和时间....28
4.2 功能设置.....28

5 操作说明 …… 30

5.1 录制视频....30
5.2 视频回放....30
5.3 删除视频.... 31
5.4 锁定视频....32

6 附加功能 .... 33

6.1 WaveGuard®全天停车监控功能 33
6.2 疲劳驾驶提醒.... 33

7 技术规格 …… 34

8 免责声明 35

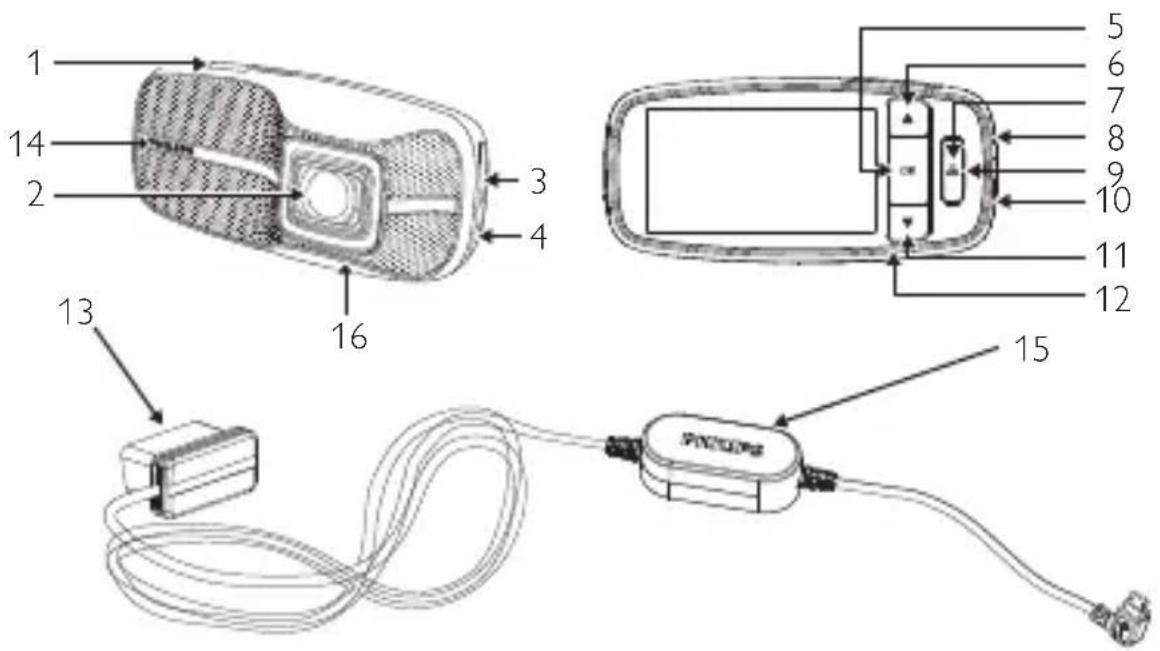

1 产品简介

1. 支架槽
2. 镜头
3. Micro SD卡槽
4. 滑动开关(ON/OFF)
5. 确认按钮(OK)
6. 上翻按钮(▲)
7. 返回/EasyCapture紧急录像按钮(💡)

8. Micro USB接口

9. 状态指示灯

10. Mini HDMI接口
11. 下翻按钮/录音启动/关闭(▼)
12. 麦克风
13. OBD电源线
14. WaveGuard® 停车监控指示灯
15. 直流电转换盒
16. 扬声器

注意：1.该记录仪配有OBD电源线。OBD是汽车的车载自动诊断系统接口，可以为记录仪提供稳定的电源。

1. 请参照汽车用户手册或者询问汽车经销商，确定OBD接口的位置。
   3.请不要在开车时操作记录仪!
   4.为防止重要视频被覆盖，请将卡及时取出！

2 快速入门

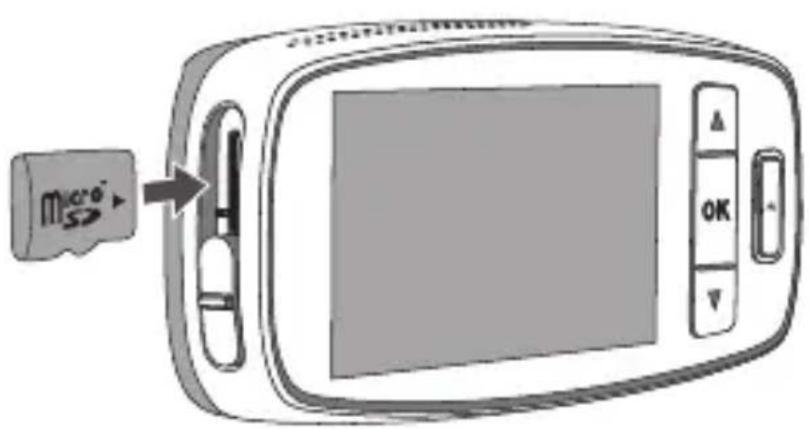

2.1 插入存储卡

1. 存储卡金属触点朝向镜头，插入记录仪的卡槽。
2. 推动存储卡，直到其咔嗒一声锁定到位，然后滑动开关至 “ON” 位置。

2.2 车内安装

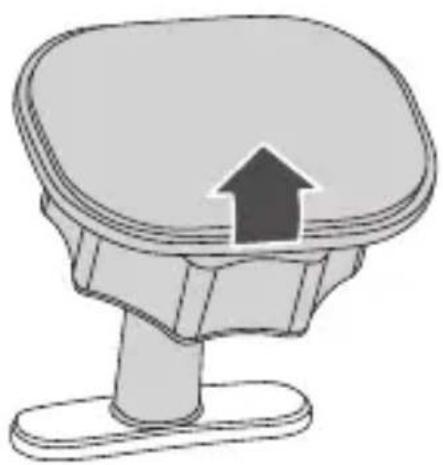

1. 撕去支架背面和镜头上塑料保护膜。

1. 请务必找到合适的粘贴位置：在通电状态下，观察并调整记录仪的视野范围；让该记录仪镜头前的挡风玻璃可以通过雨刮器自动进行清洁；同时，可以让驾驶员轻松看到该记录仪的状态指示灯；另外，请务必提前清洁粘贴区域的玻璃表面。

注意：1. 请仅在环境温度处于 18 38^ C 时粘贴支架，或开启汽车空调。

1. 请将记录仪安装至不影响驾驶员视线的位置。

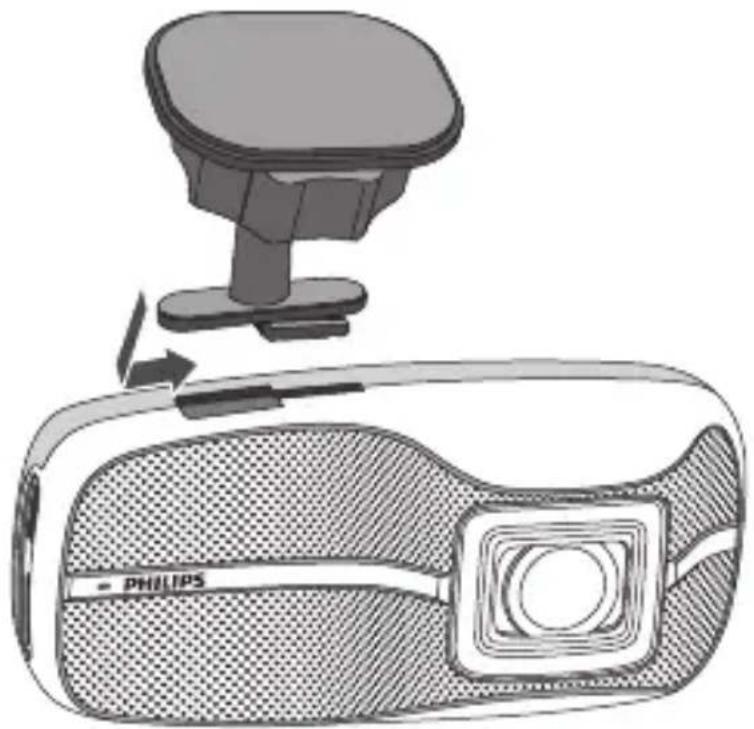

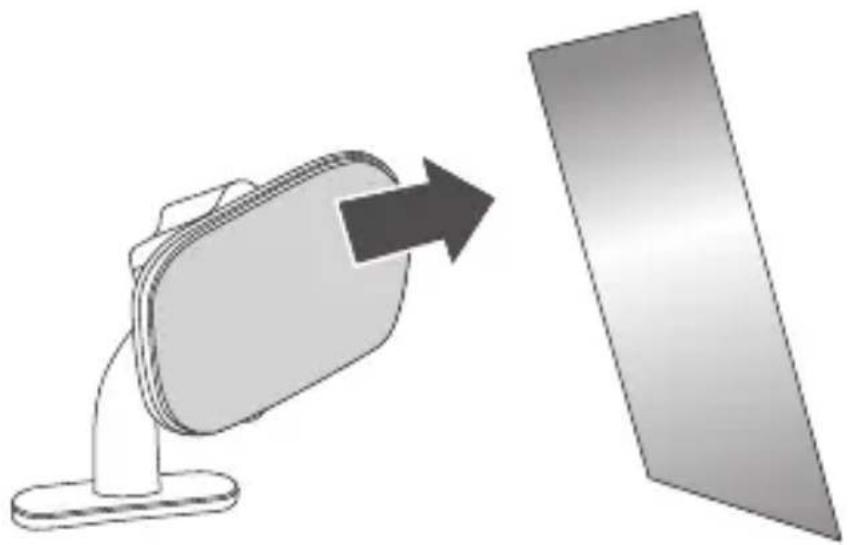

1. 24小时之后再安装该记录仪。把支架连接到记录仪上。将支架滑入支架槽，直到听到咔嗒声。

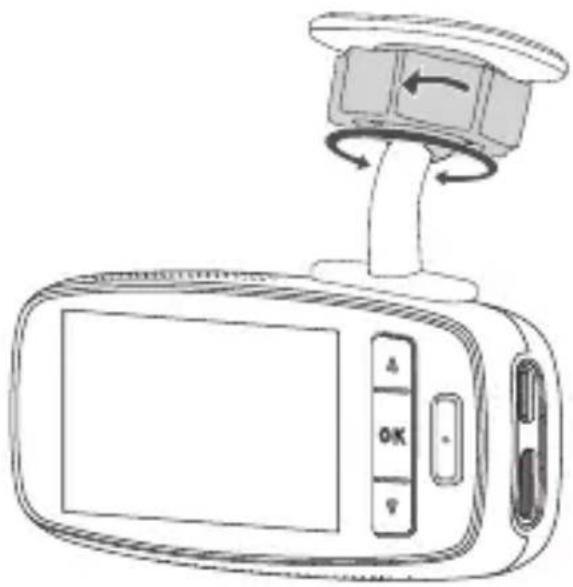

1. 松开旋钮, 调整记录仪至合适位置, 然后拧紧旋钮, 确认记录仪已牢固锁定。

1. 将OBD电源线的Micro USB插头插接到记录仪Micro USB接口。
2. 将OBD电源线的OBD插头插接到汽车的OBD接口。
   7.请将OBD电源线的直流电转换盒粘贴在记录仪附近。

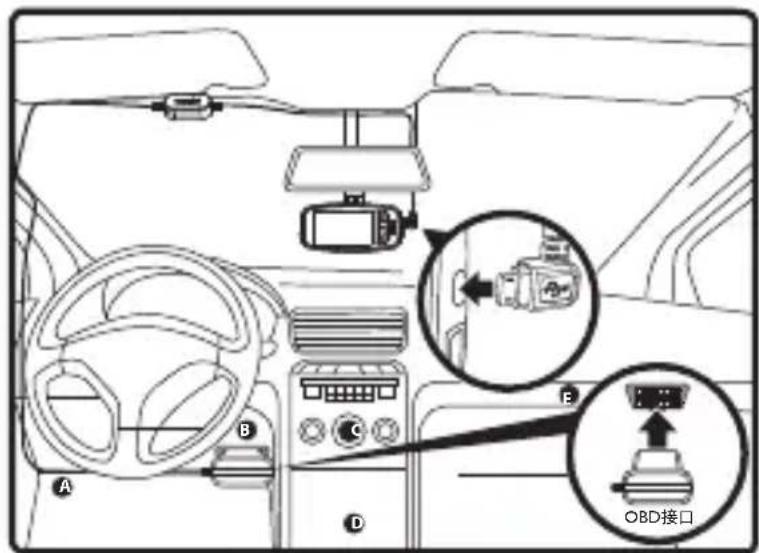

注意: 1. 大多数汽车的OBD接口位于A、B、C、D或者E区域附近。2. 为避免OBD电源线悬挂高出车厢内壁10毫米以上造成危险, 请务必使用线夹将OBD电源线紧贴车厢内壁固定。3. 记录仪和电源线的安装不能影响车内原有设备, 比如安全气囊等的运作。

2.3 自动打开/关闭电源

1. 汽车引擎一旦发动，记录仪即自动开机。
   2.如果您拔掉OBD电源线，记录仪自动关机。

2.4 手动打开/关闭电源

1. 将开关滑到 “ON” 位置，即可开机。
2. 将开关滑到 “OFF” 位置，即可关机。

2.5 手动录音关闭/启动

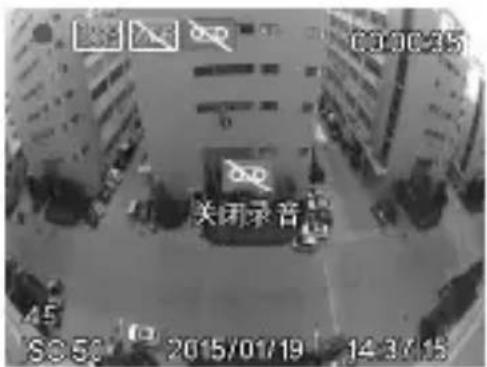

1. 当设置记录仪处于录音开启状态时，按▼按钮，即可关闭录音。

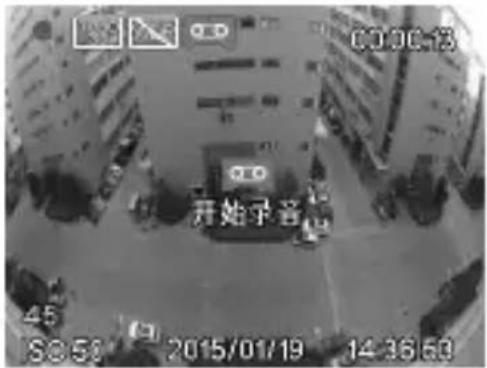

1. 当设置记录仪处于录音关闭状态时，按▼按钮，即可启动录音。

2.6 取出存储卡

滑动开关至 “OFF” 位置，并按下存储卡，使其从卡槽内弹出。

2.7 关于Micro SD卡

1. 请使用容量不低于8GB的，Class10级别以上的Micro SD卡。
   2.首次使用时，请务必使用记录仪对MicroSD卡进行格式化。
   3.SD卡的容量和录像时间的关系:

Micro SD卡容量	视频分辨率
	(720P/30FPS)	(720P/60FPS)	(1080P/30FPS)
32GB	520 分钟 340 分钟 320 分钟
64GB	1040 分钟 680 分钟 640 分钟

注意:

1. 如果汽车超过一个月未使用，请务必断开OBD电源线，以免汽车电瓶的电量被过度消耗。

2. 请使用原装OBD电源线，以免与记录仪不相匹配。

3.一旦通过USB与电脑相连，记录仅仅允许传递数据。

4.为使停车监控保护的时间更长，

• 选择720P30的图像分辨率，保护时间比1080P30延长1倍；
• 选择停车监控的保护范围为“近”，保护时间比“中”延长10\~30%;

• 使用更高容量的卡，比如64G，保护时间比32G延长1倍。

• 每张存储卡的都有一定的使用寿命，特别是应用于高低温变化、剧烈震动的车载环境，进行大量的数据读写。

• 请仅使用推荐的存储卡；

• 当频繁提醒“卡速慢，请格式化或换卡”，请换新卡。

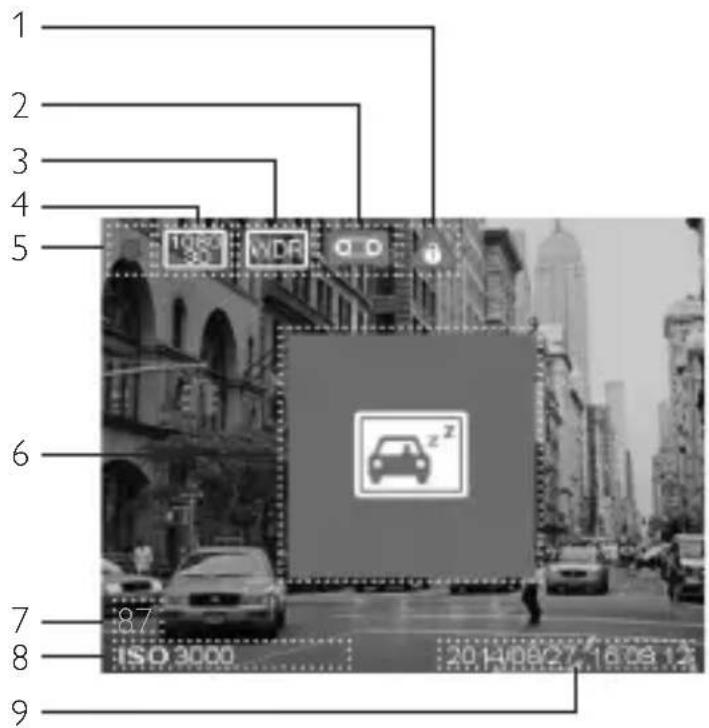

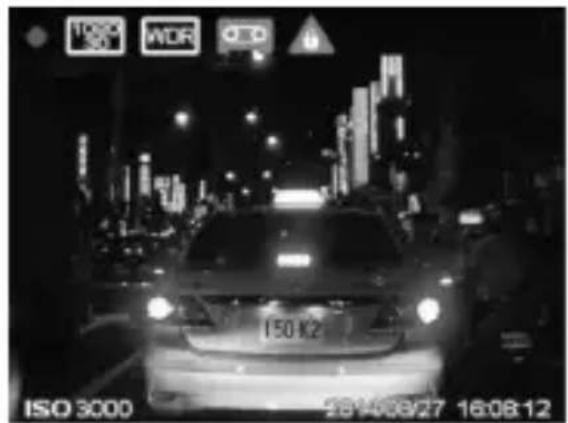

3 用户界面

编号	描述
1	紧急录像状态指示
2	录音开始/停止指示
3	WDR(宽动态范围)开/关指示
4	分辨率指示
5	录像/停止指示
6	疲劳驾驶提醒
7	疲劳驾驶指数
8	ISO数值
9	日期/时间戳

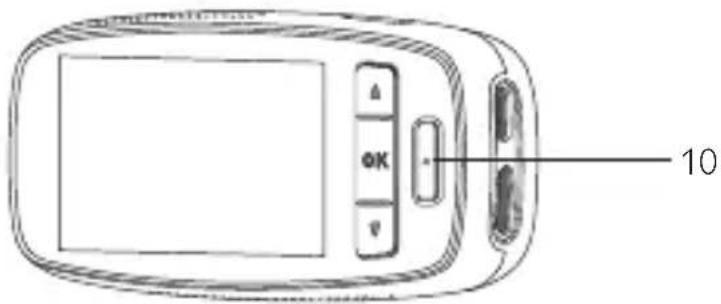

10	状态指示灯蓝色:录像状态红色:紧急录像状态(且EasyCapture按钮被按下)灯灭:非录像状态

4 系统设置

按OK按钮，即可显示菜单列表。

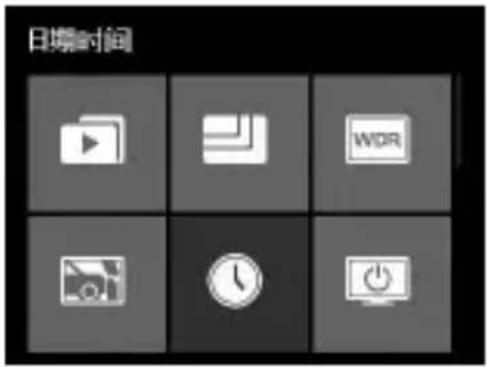

4.1 设置日期和时间

1. 按OK按钮，打开主菜单。

1. 按▲/▼按钮，选择“日期/时间”图标，按OK按钮，进入日期/时间设置菜单。

1. 要调整日期和时间字段，
   按 OK 按钮选择该字段即可。
2. 按 ▲/▼ 按钮选择数值。
3. 重复3\~4步，调整其它字段。
4. 按 ⚙️ 按钮保存所作更改。

4.2 功能设置

编号	功能	菜单图标	说明
1	视频文件		查看“一般录像”文件以及“紧急录像”文件。用户可播放、暂停、删除、锁定或者解锁相关视频文件。
2	图像分辨率		将视频分辨率设置为全高清1080p(FHD)、超高清(60FPS HD+)或者高清晰度。
3	宽动态WDR		打开/关闭WDR功能。
4	碰撞监测		选择碰撞监测的灵敏度等级:高/中/低,或者关闭。
5	日期/时间		设置记录仪日期和时间
6	液晶显示屏自动关闭		设置液晶屏自动关闭前的点亮时间。
7	格式化		格式化Micro SD卡。
8	语言选择		中文或英文。
9	录音		打开/关闭录音功能。
10	曝光设置		调整曝光值。
11	时间戳		打开/关闭视频上的日期/时间标记功能。
12	停车监控		设置停车监控的保护范围为远/中/近。
13	疲劳驾驶警示		打开/关闭疲劳驾驶警示功能。
14	恢复出厂设置		将记录仪所有设置恢复为出厂默认。
15	系统版本		固件版本以及其它相关的信息。

5 操作说明

5.1 录制视频

5.1.1 一般录像

汽车引擎发动后，记录仪自动开机并开始录像。当汽车引擎关闭（停车状态）时，录像功能也自动停止。但是，只要该记录仪监测到其前方一定距离范围内有移动物体，则WaveGuard®指示灯将闪烁，录像功能立即被重新启动。如果接下来的10秒时间内没有发生其它移动事件，则录像功能关闭。所录制的视频文件都将保存在“一般录像”文件夹。

5.1.2 紧急录像

1. 若碰撞监测功能启动，该记录仪将自动监测碰撞事件，生成紧急视频文件，并将其存入“紧急录像”文件夹。行车过程中，紧急视频将显示事件发生前后的情况。停车状态时，紧急视频只能显示事件发生后的情况。
2. 正常录像时, 您可以随时按下EasyCapture按钮, 启动紧急录像功能, 确保每一个值得关注的瞬间都可以被记录。
   3.为保证全天停车监控所必需的磁盘空间，紧急录像文件最大数量限定为12个，超过后，将在汽车点火启动后自动删除较旧文件，请及早备份。

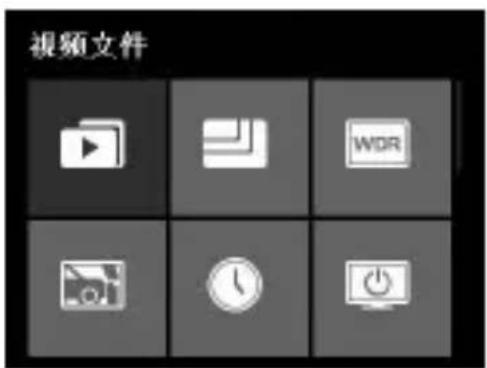

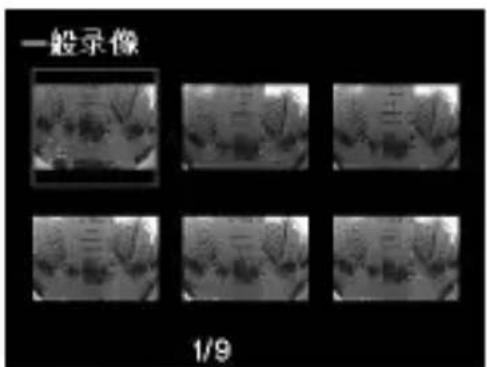

5.2 视频回放

1. 按 “OK” 按钮进入主菜单。
2. 按▲/▼按钮，选择“视频文件”图标，并按“OK”按钮。

1. 按▲/▼按钮，选择“一般录像”，或者“紧急录像”文件夹，并按“OK”按钮。

1. 按▲/▼按钮，选定视频文件，并按“OK”按钮，然后选择“播放”来播放该视频。

1. 播放视频时，按 “OK” 按钮停止，按▲按钮快进，按▼按钮快退，按紧急按钮返回。

5.3 删除视频

1. 按▲/▼按钮，选定视频文件。之后按“OK”按钮，选择“删除”移除该视频。

1. 选择 “删除全部” 删除所有未被锁定的视频文件。
2. 确认信息出现在屏幕上，按▲/▼按钮，选择“是”并按“OK”按钮确认删除。

5.4 锁定视频

锁定视频，防止视频文件被覆盖。

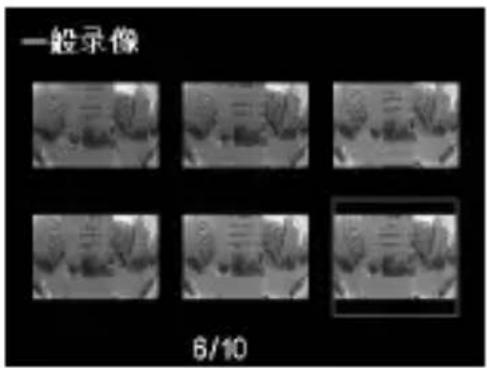

1. 按▲/▼按钮，选定视频文件并按“OK”按钮。

1. 按▲/▼按钮，选择“锁定”并按“OK”按钮。

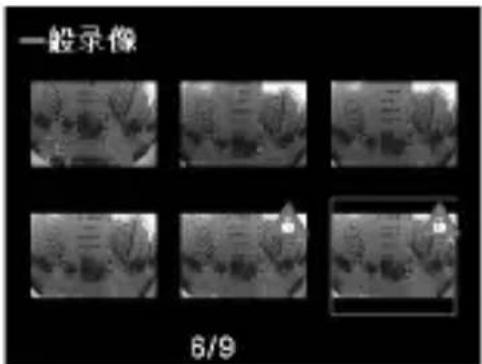

1. 对该视频加锁，然后自动返回到视频列表。

1. 使用相同的方法给视频文件解锁。

6 附加功能

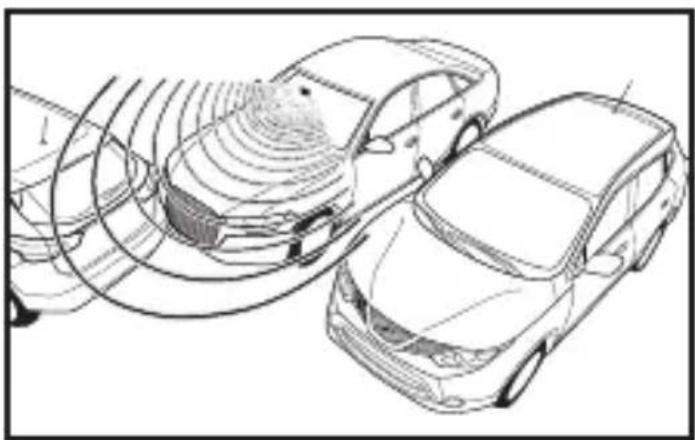

6.1 WaveGuard®功能（全天停车监控）

该记录仪在停车状态下也能对您的爱车进行持续保护，一旦监测到移动物体就会启动录像功能，并将录像文件保存在“一般录像”文件夹内。当记录仪监测不到移动物体，为了节省汽车电瓶电量，记录仪将自动关闭。停车状态下，如果记录仪监测到汽车碰撞，亦会开始录像，并保存在“紧急录像”文件夹。

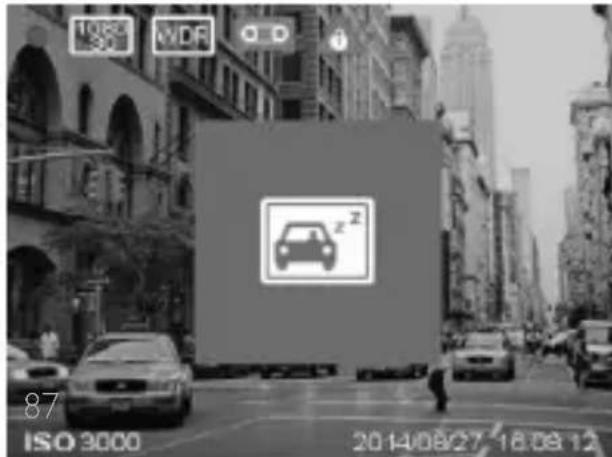

为帮助驾驶员有效预防疲劳驾驶，考虑到与生理和行程相关的各种参数（例如当前时间和驾驶时长等），疲劳指数会显示驾驶员疲劳的变化状况。当疲劳指数达到80时，记录仪即会提醒驾驶员，且每连续驾驶2小时，记录仪亦会提醒驾驶员。开启疲劳驾驶提醒功能时，屏幕上会显示疲劳指数。当疲劳指数小于60时，屏幕上会显示绿色数值。在疲劳指数达到80之前，屏幕上会显示黄色数值并同时发出一声提醒音。当疲劳指数大于80时，屏幕上会显示红色数值并同时发出三声提醒音，此外还会弹出疲劳图标提醒用户。（用户开启疲劳驾驶提醒功能时，需准确的设置系统时间。）

7 技术规格

功能	WaveGuard®全天停车监控自动录像碰撞监测&紧急录像文件保护循环录像自动曝光自动白平衡日期和时间戳显示屏自动关闭疲劳驾驶提醒以及疲劳驾驶指数显示EasyCapture紧急录像按钮超广角视频捕捉先进夜视系统
图像传感器	210万像素CMOS
录像分辨率	全高清(1920x1080P),每秒30帧高清(1280x720P),每秒60帧高清(1280x720P),每秒30帧
显示屏	2.7英寸液晶显示屏(960x240)
光圈	F/#2.0
定焦镜头	7玻广角镜头,可视角171度(对角线)
文件格式	MOVPCM音频压缩技术/H.264视频压缩技术
随机存取存储器	64M x 16bit(1Gbits)DDR3 SDRAM
内部存储器	64Mb SPI闪存
储存卡	Micro SD存储卡(不低于8GB Class10及以上,推荐64GB)
录像时长	32GB:全高清320分钟64GB:全高清640分钟
系统时间保持	5天
工作温度	-10°C ~ 65°C
储存温度	-20°C ~ 70°C

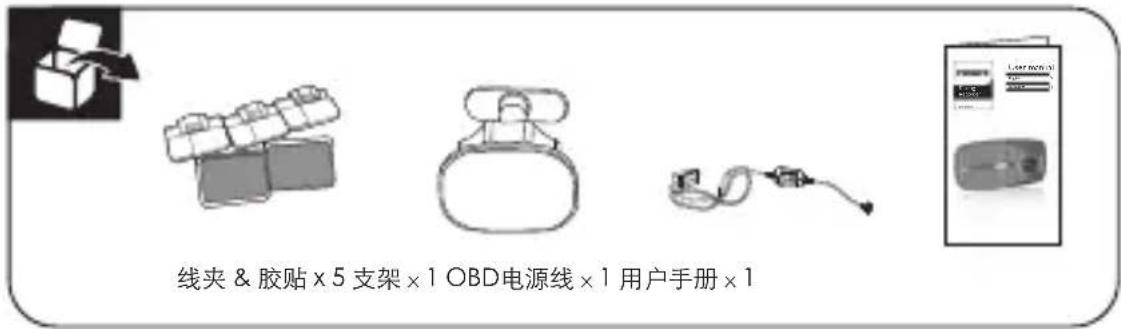

随机附件	OBD电源线,支架,用户手册,胶贴,线夹
接口	Micro USB2.0接口,Mini HDMI接口,Micro SD接口,麦克风,扬声器
语言	英文、中文
供电电源	12V转5V/1A OBD电源线
尺寸(长×宽×高)	106.7 x 50.0 x 32.5毫米

8 免责声明

* 该记录仪仅适用于12伏电源供电的汽车。
* 若要实现7天24小时视频监测保护，请保证SD卡容量至少为32G。
* 该记录仅仅能监测并录制一定距离范围内、与镜头拍摄方向相同的移动物体，并不能监测到相反方向的活动事件。如果您需要对爱车进行360度保护，请购买两个记录仪，一个监测前方，一个监测后方。
* 当车厢温度超过70℃时，为保证汽车安全，该记录仪将自动断开电源，停止视频监测保护功能。
* 冬季气温过低、汽车电瓶年代已久或者电量未充满时，会导致该记录仪有效录制时间减少。
* 若记录仪镜头前面的挡风玻璃因雨、雪、沙尘或者其它自然/人为因素变脏，该记录仪将无法获得有效录像证据。
* 处于雨、雪、晃动的树枝或者繁忙的街道/停车场环境时，有时可能导致视频持续录制，因而大大降低该记录仪的有效保护时间。
* 带自动启停功能的汽车当发动机重启时，有可能因电压被拉低到电瓶低压保护阈值，造成记录仪的重启。
* 有些汽车贴膜不仅干扰GPS全球定位系统、雷达、ETC系统等，还会影响WaveGuard®的监测范围。若通过调节系统设置仍然无法满足您对汽车录像保护范围的要求，请将其更换为质量更好的汽车贴膜，或在汽车贴膜上“开”一个小窗。判断车膜会否影响WaveGuard®功能：站在车头挥手，红灯闪烁，则没问题。
