Loại sản phẩm	Máy cưa vòng không dây
Thương hiệu	Bosch
Mẫu	GKS 185LI Professional
Điện áp danh định	18 V
Tốc độ không tải	5 000 vòng/phút
Độ sâu cắt tối đa (0°)	57 mm
Độ sâu cắt tối đa (45°)	41 mm
Đường kính lưỡi cưa	165 mm
Lỗ trục lưỡi cưa	20 mm
Độ dày lưỡi cưa tối đa	1,8 mm
Kích thước đế	134 x 280 mm
Trọng lượng (theo EPTA)	3,2 – 4,3 kg
Loại pin	Lithium-Ion (GBA 18V... / ProCORE18V...)
Dung lượng pin khuyến nghị	≥ 4,0 Ah
Bộ sạc khuyến nghị	GAL 18..., GAX 18..., GAL 36...
Đèn chiếu sáng	LED tích hợp
Khóa trục chính	Có
Phanh dừng ngay lập tức	Có
Vỏ bảo vệ	Kiểu chuyển động lắc
Cữ chặn song song	Có
Cắt góc xiên	Có (lên đến 45°)
Hút bụi	Đầu nối máy hút bụi (Ø 35 mm)
Dải nhiệt độ sạc	0 °C ... +35 °C
Dải nhiệt độ sử dụng	-20 °C ... +50 °C

Câu hỏi thường gặp - GKS 185LI Professional BOSCH

Làm thế nào để thay lưỡi cưa?

Đầu tiên, tháo pin. Dùng chìa lục giác (27) để vặn vít siết (26) theo chiều ①. Lật vỏ bảo vệ lắc (14) lên và tháo mặt bích siết (25) và lưỡi cưa (24). Khi lắp, làm sạch các bộ phận, đặt lưỡi cưa đúng chiều quay, sau đó siết vít theo chiều ② với mô-men xoắn 6-9 Nm.

Nên dùng pin nào cho GKS 185LI?

Sử dụng pin Lithium-Ion của Bosch thuộc dòng GBA 18V... hoặc ProCORE18V... có dung lượng ít nhất 4,0 Ah. Bộ sạc tương thích là GAL 18..., GAX 18... và GAL 36...

Làm thế nào để điều chỉnh độ sâu cắt?

Nới lỏng cần siết (7) để điều chỉnh độ sâu cắt. Kéo hoặc đẩy máy cưa ra xa hoặc lại gần đế (15) theo độ sâu mong muốn, đọc giá trị trên thang đo (20), sau đó siết chặt cần. Đảm bảo lưỡi cưa nhô ra dưới phôi không quá một răng.

Làm thế nào để điều chỉnh góc nghiêng để cắt góc xiên?

Nới lỏng cần siết (9) để điều chỉnh góc nghiêng. Xoay máy cưa sang một bên cho đến góc mong muốn trên thang đo (8), sau đó siết chặt cần. Lưu ý rằng độ sâu cắt bị giảm khi góc khác 0°.

Làm thế nào để sử dụng cữ chặn song song?

Cữ chặn song song (13) được gắn trên đế. Nới lỏng vít cánh (6), điều chỉnh cữ chặn đến khoảng cách mong muốn, sau đó siết chặt. Nó cho phép cắt chính xác dọc theo cạnh của phôi.

Làm thế nào để kết nối máy hút bụi để hút bụi?

Đầu phoi (18) chấp nhận ống hút có đường kính 35 mm. Kết nối nó với một máy hút bụi phù hợp với vật liệu đang gia công. Đối với bụi độc hại, hãy sử dụng máy hút bụi chuyên dụng.

Phải làm gì nếu xảy ra hiện tượng giật lùi (kickback)?

Hiện tượng giật lùi do lưỡi cưa bị kẹt hoặc căn chỉnh sai. Để tránh, giữ chặt máy cưa bằng hai tay, sử dụng lưỡi cưa sắc, và đảm bảo phôi ổn định. Nếu giật lùi xảy ra, nhả công tắc và để lưỡi cưa dừng hẳn.

Làm thế nào để bảo dưỡng máy cưa vòng?

Luôn tháo pin trước khi bảo dưỡng. Vệ sinh thường xuyên các khe thông gió và vỏ bảo vệ lắc bằng bàn chải. Kiểm tra hoạt động của vỏ bảo vệ. Bôi một lớp dầu mỏng không axit lên lưỡi cưa nếu cần.

Tại sao đèn LED chiếu sáng không sáng?

Đèn LED (10) tự động sáng khi bạn nhấn công tắc Bật/Tắt (1). Nếu không sáng, hãy kiểm tra pin đã được sạc và lắp đúng chưa. Nếu vẫn không sáng, liên hệ dịch vụ hậu mãi.

Làm thế nào để vận chuyển dụng cụ an toàn?

Luôn tháo pin trước khi vận chuyển. Sử dụng giá treo (30) để treo dụng cụ, nhưng bảo vệ lưỡi cưa để tránh tiếp xúc. Tuân thủ các quy định về vận chuyển pin Lithium-Ion (không gửi pin bị hỏng).

HƯỚNG DẪN NGƯỜI DÙNG GKS 185LI Professional BOSCH

Bản gốc hưởng dẫn sử dụng

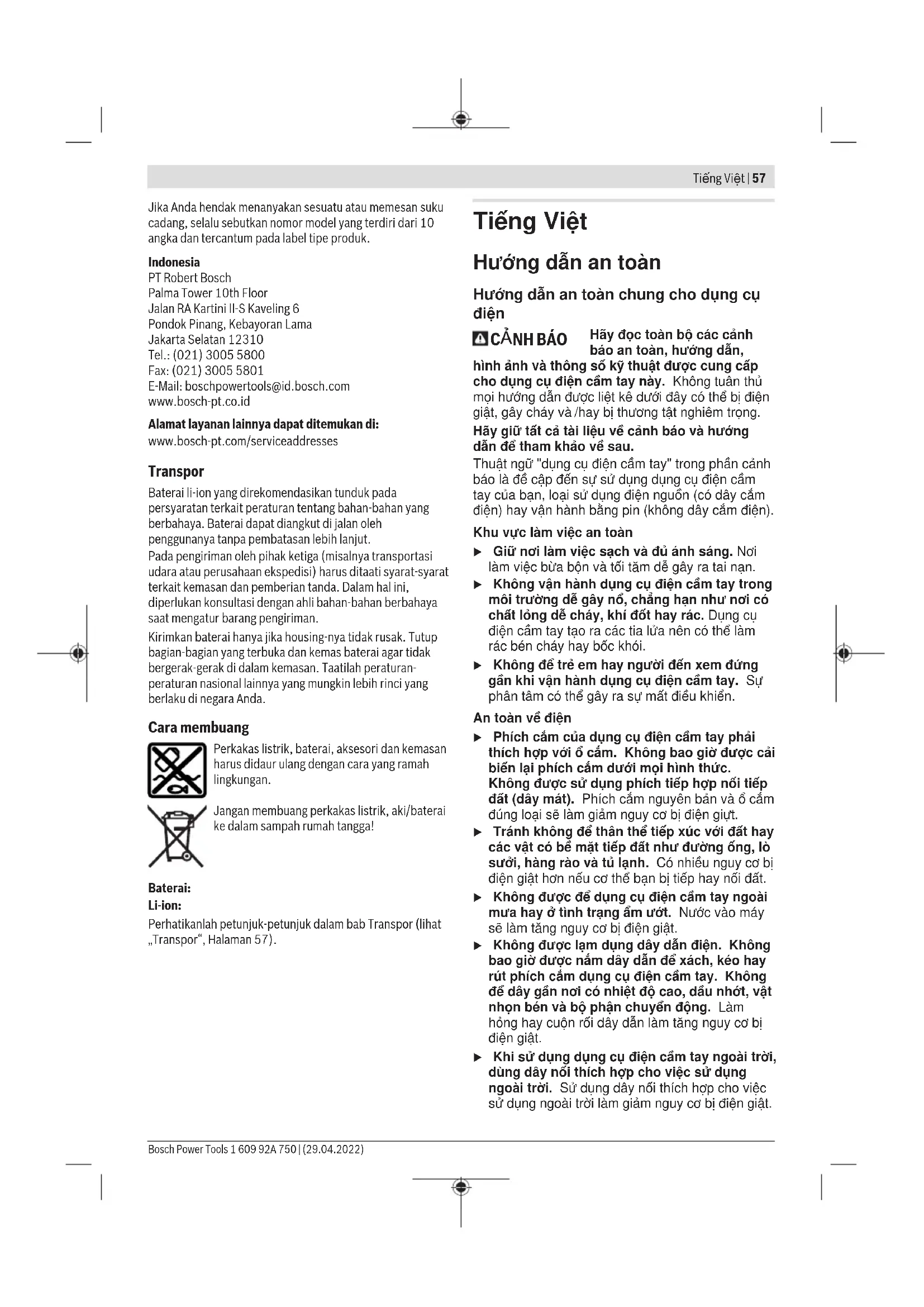

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất.

Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.

Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.

Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

▶ Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. ▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. ▶ Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. ▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu công tắc không bật và tắt được. Bất kỳ dụng cụ điện cầm tay nào không thể điều khiển bằng công tắc đều nguy hiểm và phải được sửa chữa. Rút phích cắm khỏi nguồn điện và/hoặc tháo pin khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất giữ dụng cụ điện cầm tay. Các biện pháp phòng ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới ở nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. ▶ Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu

cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy.

Bảo quản ở tình trạng tốt, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho cưa tròn

Các quy trình cắt

▶ NGUY HIỂM: Không được cho tay vào khu vực cắt và lưỡi cắt. Đặt một tay lên tay nắm phụ, hoặc vỏ động cơ. Nếu dùng cả hai tay để giữ máy cưa, lưỡi cưa sẽ không thể làm đứt tay. ▶ Không được chạm tay vào phía dưới phôi gia công. Nắp bảo vệ không thể bảo vệ bạn khỏi lưỡi cưa ở phía dưới phôi gia công. ▶ Điều chỉnh độ sâu cắt theo độ dày của phôi gia công. Phải nhìn thấy ít nhất một răng của lưỡi cưa ở phía dưới phôi gia công. Trong khi cắt, tuyệt đối không dùng tay nắm phôi được cắt hoặc đặt phôi ngang chân của bạn. Cố định phôi gia công vào bàn thao tác cố định. Việc cố định phôi để giảm thiểu diện tích tiếp xúc với cơ thể, giảm thiểu làm kẹt lưỡi cưa hoặc mất kiểm soát là rất quan trọng. Cầm dụng cụ điện tại các bề mặt cầm nắm cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ cắt có thể tiếp xúc với dây điện ngầm. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hở của

dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành.

Khi xẻ dọc, luôn sử dụng lá chắn dọc hoặc thanh dẫn hướng cạnh thẳng. Điều này cải thiện độ chính xác của đường cắt và giảm sự bó lưỡi cưa. ▶ Luôn sử dụng lưỡi cưa đúng kích cỡ và hình dáng (lưỡi kim cương khác với lưỡi tròn) của lỗ tâm. Các lưỡi cưa không khớp với các phụ kiện cứng ghép nối của máy cưa sẽ làm lệch tâm và có thể làm mất kiểm soát. ▶ Tuyệt đối không sử dụng vòng đệm hoặc chốt lưỡi cưa bị hỏng hoặc không đúng. Vòng đệm và chốt lưỡi cưa được thiết kế đặc biệt cho máy cưa của bạn, để mang lại hiệu suất và an toàn hoạt động tối ưu.

Nguyên nhân gây ra lực phản hồi và các cảnh báo liên quan

– Lực phản hồi là một lực tác động đột ngột lên lưỡi cưa bị bó, kẹt hoặc bị lệch tâm làm cho không kiểm soát được lưỡi cưa khi nâng và đẩy phôi về phía người vận hành; - khi lưỡi cưa bị bó hoặc kẹt chặt khi đóng rãnh cưa, lưỡi cưa sẽ dừng lại và quán tính của động cơ làm cho thiết bị chạy nhanh hơn hướng về phía người vận hành; - nếu lưỡi cưa bị xoắn hoặc lệch tâm trong đường cưa, răng cưa ở cạnh sau của lưỡi cưa có thể cắt sâu vào bề mặt phía trên của tấm gỗ và làm cho lưỡi cưa chếch khỏi rãnh cưa và nhảy ngược trở lại phía người vận hành.

Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cưa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây.

Giữ chặt tay nắm trên máy cưa bằng cả hai tay và giữ chặt tay của bạn để chịu được các lực phản hồi. Giữ cơ thể của bạn về một trong hai phía của lưỡi cưa, nhưng không được thẳng hàng với lưỡi cưa. Lực phản hồi có thể làm cho máy cưa bật ngược trở lại, tuy nhiên người vận hành có thể kiểm soát được các lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. Khi lưỡi cưa bị kẹt hoặc khi dừng cưa vì bất kỳ lý do nào đó, hãy nhả công tắc bấm của máy cưa và giữ cố định máy cưa trong vật liệu tới khi lưỡi cưa đã dừng quay hẳn. Tuyệt đối không cố gắng lấy máy cưa ra khỏi phôi hoặc kéo ngược máy cưa trong khi lưỡi cưa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt lưỡi cưa. Khi khởi động lại máy cưa đang ở trong phôi gia công, chỉnh tâm lưỡi cưa vào đúng rãnh cưa sao cho răng cưa không bị mắc vào vật liệu. Nếu lưỡi cưa bị kẹt, nó có thể trật rãnh cưa

hoặc sinh ra lực phản hồi từ phôi khi khởi động lại máy cưa.

▶ Sử dụng các tấm lớn để giảm thiểu rủi ro bị kẹt lưỡi cưa và lực phản hồi. Các tấm lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới tấm ở cả hai phía, gần đường cưa và gần cạnh của tấm. Không sử dụng lưỡi cưa hỏng hoặc cùn. Lưỡi cưa không sắc hoặc không phù hợp có thể tạo ra rãnh cưa hẹp gây ra lực ma sát quá mức, bó lưỡi cưa và lực phản hồi. Độ sâu của lưỡi cưa và các tay tiết điều chỉnh phải chặt và chắc chắn trước khi tiến hành cưa. Nếu lưỡi cưa dịch chuyển trong khi cưa, nó có thể làm kẹt lưỡi cưa và gây ra lực phản hồi. ▶ Sử dụng thêm biện pháp an toàn khi cắt rãnh vào các vách hiện có hoặc các khu vực không nhìn thấy khác. Lưỡi cưa nhô ra có thể cắt các vật thể và có thể gây ra lực phản hồi.

Chức năng nắp bảo vệ phía dưới

▶ Kiểm tra nắp bảo vệ phía dưới đã đóng kín hay chưa trước mỗi lần sử dụng. Không được vận hành máy cưa nếu nắp bảo vệ phía dưới không di chuyển tự do và đóng lại được. Tuyệt đối không khóa hoặc gắn nắp bảo vệ phía dưới vào vị trí mở. Nếu tình cờ làm rơi máy cưa, nắp bảo vệ phía dưới có thể bị cong. Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và đảm bảo nó di chuyển tự do và không được chạm vào lưỡi cưa hoặc bất kỳ bộ phận nào khác ở tất cả các góc và độ sâu của đường cưa. ▶ Kiểm tra hoạt động của lò xo bảo vệ phía dưới. Nếu nắp bảo vệ và lò xo không hoạt động tốt, phải sửa chữa chúng trước khi sử dụng. Nếu nắp bảo vệ dưới hoạt động chậm do các bộ phận bị hư hỏng, nhựa lắng hoặc tích tụ các mảnh vụn cưa. ▶ Có thể co rút nắp bảo vệ phía dưới bằng tay chỉ với các đường cưa đặc biệt như các "đường cưa rãnh chim" và "đường cưa ghép". Nâng nắp bảo vệ phía dưới lên bằng tay nắm co rút và ngay khi lưỡi cưa cắt vào vật liệu, phải nhả nắp bảo vệ phía dưới ra. Đối với các đường cưa khác, phải vận hành nắp bảo vệ phía dưới một cách tự động. ▶ Luôn quan sát nắp bảo vệ xem có che kín lưỡi cắt không trước khi đặt máy cưa xuống bàn làm việc hoặc sàn nhà. Lưỡi cưa không được bảo vệ sẽ làm cho máy cưa bật ngược lại và cắt vào bất kỳ điểm nào trong đường cưa. Cẩn để ý đến thời gian cần thiết để dừng lưỡi cưa sau khi nhả công tắc.

Các cảnh báo phụ thêm

▶ Không được đưa tay vào bộ phận phay vỏ bào. Điều này có thể gây thương tích do các bộ phận quay. ▶ Không được làm việc với máy khi đang cầm trên tay ở tư thế không an toàn. Bạn sẽ không kiểm soát được dụng cụ điện. Hãy sử dụng thiết bị dò tìm phù hợp để xác định xem có các đường ống hoặc dây điện ngầm trong khu vực làm việc hay không, hoặc liên hệ với công ty tiện ích địa phương để được hỗ trợ. Việc chạm vào đường dây điện có thể gây hỏa hoạn và điện giật. Làm hỏng đường ống dẫn khí có thể gây nổ. Làm thủng ống nước có thể gây hư hại tài sản hoặc điện giật. ▶ Giữ máy thật chắc bằng cả hai tay khi làm việc và luôn giữ tư thế đứng thăng bằng và phù hợp. Dùng hai tay để điều khiển máy sẽ an toàn hơn. ▶ Không được vận hành dụng cụ điện khi đặt trên bàn. Nó không được thiết kế để hoạt động với bàn cưa. Khi phay rãnh, không được tiến hành ở góc vuông, hãy cố định thanh dẫn hướng của bàn để chống chuyển động ngang. Chuyển động ngang có thể dẫn đến kẹt lưỡi cưa và gây ra hiện tượng giật ngược. ▶ Kẹp chặt phôi. Phôi được kẹp bằng thiết bị kẹp hoặc ê tô sẽ chắc chắn hơn là giữ bằng tay. ▶ Luôn đợi máy dừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹt, dẫn đến mất kiểm soát dụng cụ điện. ▶ Không được sử dụng lưỡi cưa bằng thép HSS. Những loại lưỡi cưa này có thể bị vỡ dễ dàng. ▶ Không cưa kim loại đen. Các vỏ bào nóng sáng có thể đốt cháy hệ thống hút bụi. ▶ Hãy đeo mặt nạ chống bụi. Trong trường hợp pin bị hỏng hoặc sử dụng sai cách, hơi nước có thể thoát ra. Pin có thể cháy hoặc nổ. Hãy đảm bảo thông gió tốt và nếu bị đau, hãy tìm kiếm sự chăm sóc y tế. Hơi nước có thể gây kích ứng hệ hô hấp. ▶ Không được tháo pin ra. Nguy cơ bị đoản mạch. Pin có thể bị hư hại bởi các vật sắc nhọn như đinh hoặc tuốc nơ vít hoặc do tác động lực từ bên ngoài. Điều này có thể dẫn đến đoản mạch bên trong và làm pin cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin mới được bảo vệ khỏi nguy cơ quá tải.

Bảo vệ pin khỏi bị nóng, ví dụ, tránh để lâu dưới ánh nắng gay gắt, lửa, chất bẩn, nước và độ ẩm. Có nguy cơ nổ và đoản mạch.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tích nghiêm trọng.

Xin lưu ý các hình minh họa trong phần đầu của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để cắt gỗ theo đường dọc thẳng và chéo góc cũng như cắt vát chéo góc khi vật liệu gia công được kẹp giữ vững chắc.

Các bộ phận được minh họa

Sự đánh số các bộ phận của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Công tắc Tất/Mở (2) Nút nhả khóa của công tắc Tất/Mở (3) Nắp che móc treo (4) Nút khóa trục (5) Tay nắm phụ (6) Bu-lông tai hông của dưỡng cặp cạnh (7) Cần khóa dùng để chọn trước cỡ sâu cắt (8) Thước đo góc vuông mộng (9) Cần khóa dùng để chọn trước góc xiên (10) Đèn làm việc (11) Dấu cắt 45° (12) Dấu cắt 0° (13) Thanh cữ (14) Chấn đàn hồi bảo vệ lưới (15) Chân đế khuôn bao (16) Cân đàn hồi của Chấn đàn hồi bảo vệ lưới (17) Chấn bảo vệ lưới (18) Vít khóa cấu thanh (19) Pin a) (20) Thước đo cỡ sâu cắt (21) Nút tháo pin a) (22) Trục cửa (23) Mặt bích tiếp nhận (24) Lưỡi cưa a) (25) Bích kép (26) Vít siết với đĩa

(27) Chìa vặn lục giác (28) Hộp đựng vụn cửa/hộp chứa bụi ^a) (29) Ống hút a) (30) Các móc treo a) (31) Tay nắm (có bề mặt nắm cách điện)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Cưa Dĩa		GKS 185-LI
Mã số máy		3 601 FC1 2..
Điện thể danh định	V	18
Tốc độ không t{{{ \mathring{t}}}}^{A)}	min-1	5000
Công suất cắt tối đa
- ở góc vát chéo 0°	mm 57
- ở góc vát chéo 45°	mm 41
Khóa trục		●
Các kích thước chân để khuôn bao	mm 134 x 280
Đường kính lưới cưa	mm 165
Độ dày lưới cưa, tối đa	mm 1,8
Độ dày lưới chính tối thiểu	mm 0,9
Lỗ lắp vào	mm 20
Trọng lượng theo EPTA-Procedure 01:2014B)	kg 3,2 - 4,3
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hànhC) và trong quá trình lưu trữ	°C -20...+50
Pin được khuyến dùng		GBA 18V...≥4,0 AhProCORE18V...≥4,0 Ah
Thiết bị nạp được giới thiệu		GAL 18...GAX 18...GAL 36...

A) Được đo ở 20–25 °C với pin GBA 18V 5.0Ah. B) Tùy vào loại pin đang sử dụng C) Hiệu suất giới hạn ở nhiệt độ <0 °C

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

62 | Tiếng Việt

Sạc pin

▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn lại cho pin trước khi sử dụng cho lần đầu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Để tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Chừng nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ một lò xo.

Đèn báo trạng thái nạp pin

Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn.

Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc. Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế.

Kiểu pin GBA 18V...

LED Điện dung

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhấp nháy 1× màu xanh lá 0–5 %

Kiểu pin ProCORE18V...

LED Điện dung

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá: 40–60 %

Đèn sáng liên tục 2× màu xanh lá: 20–40 %

LED Dung lượng

Đèn sáng liên tục 1× màu xanh lá: 5–20 %

Đèn nhấp nháy 1× màu xanh lá: 0–5 %

Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin

Bảo vệ pin khỏi sự ẩm ướt và nước.

Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

▶ Chỉ sử dụng lưới cưa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

Lắp/Thay Lưới Cưa

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Khi lắp ráp lưới cưa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưới cưa. - Trong bất kỳ trường hợp nào cũng không được sử dụng đĩa mài làm phụ tùng. ▶ Chỉ sử dụng lưới cưa phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện.

Chọn lưỡi cưa

Bạn sẽ tìm thấy tổng quan về các lưỡi cưa được khuyến nghị ở cuối hướng dẫn vận hành.

Tháo lưỡi cưa (xem hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

– Nhấn nút khóa trục (4) và giữ nguyên. ▶ Chỉ cho nút khóa trục hoạt động (4) khi trục đã đứng yên. Nếu không, máy có thể bị hỏng. – Dùng chìa vặn sáu cạnh (27) để xoay bu-lông bắt cố định (26) theo hướng xoay ① ra ngoài. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (14) lùi và giữ chặt. – Hãy tháo bích kẹp (25) và lưỡi cưa (24) khỏi trục cưa (22).

Lắp lưỡi cưa (xem Hình A)

Để thay dụng cụ cắt, tốt nhất là nên đặt máy lên bề mặt có vỏ bọc động cơ.

– Làm sạch lưỡi cưa (24) và tất cả bộ phận kẹp cần lắp. – Hãy xoay chắn đàn hồi bảo vệ lưỡi (14) lùi và giữ chặt. – Hãy đặt lưỡi cưa (24) lên mặt bích tiếp nhận (23). Hướng cắt của răng (Hướng mũi tên trên lưỡi cưa) và mũi tên hướng xoay trên chắn đàn hồi bảo vệ lưỡi (14) phải khớp. – Đặt bích kẹp (25) lên và vặn bu-lông bắt cố định vào (26) theo hướng xoay ②. Hãy chú ý vị trí lắp ráp của mặt bích tiếp nhận (23) và bích kẹp (25). – Nhấn nút khóa trục (4) và giữ nguyên. – Dùng chìa vặn sáu cạnh (27) để siết chặt bu-lông bắt cố định (26) theo hướng xoay ②. Mô-men xoắn phải đạt 6–9 Nm, tương ứng với 1/4 vòng siết vừa tay.

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Tránh xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

▶ Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Cơ cấu phun vỏ bào (xem hình B)

Cơ cấu phun vỏ bào (18) có thể xoay tùy ý. Tại cơ cấu phun vỏ bào (18) có thể kết nối một ống hút có đường kính 35 mm hoặc với hộp chứa bụi (28). Để đảm bảo hút tốt nhất, cơ cấu phun vỏ bào (18) phải được làm sạch thường xuyên.

Máy Hút Bụi Ngoài

Nối ống hút (29) với một máy hút bụi (phụ kiện). Ở phần cuối của tài liệu hướng dẫn này, bạn sẽ tìm thấy tổng quan về việc kết nối với các máy hút bụi khác nhau. Máy hút bụi phải thích hợp cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ung thư, hãy sử dụng máy hút bụi chuyên dụng.

Lắp móc treo (xem Hình F–G)

Cạy nắp che (3) bên hông ở khe bằng tuốc nơ vít. Lắp móc treo (30) và khóa chặt bằng hai vít. Siết chặt các vít với lực 1,8 – 2 Nm. Móc treo (30) có thể xoay.

Vận Hành

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình kích hoạt công tắc Tất/Mở.

Chế độ hoạt động

Điều chỉnh độ sâu cắt (xem Hình C)

▶ Điều chỉnh độ sâu cắt phù hợp với độ dày của phôi gia công. Phải nhìn thấy được ít nhất một răng của lưới cưa ở bên dưới vật liệu gia công.

Nhả tay gạt siết (7). Để có độ sâu cắt nhỏ hơn, hãy kéo cửa ra khỏi chân để khuôn bao (15), để có độ sâu cắt lớn hơn hãy ấn cửa vào chân để khuôn bao (15). Chỉnh đặt độ sâu cắt theo yêu cầu trên thước đo độ sâu. Siết lại tay gạt siết (7).

Lục giác của tay gạt siết (7) có thể được điều chỉnh lại. Hãy mở vít của tay gạt siết (7) và siết lại tối thiểu 30° ngược chiều kim đồng hồ.

Điều chỉnh góc vát chéo

Tốt nhất là đặt dụng cụ điện lên mặt trước của chấn bảo vệ lưới (17).

Hãy nhả khóa để chọn trước góc xiên (9). Kéo nghiêng cửa sang một bên. Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo (8). Siết lại tay gạt tiết (9).

Lưu ý: Khi cắt mép vát, cỡ sâu cắt sẽ nhỏ hơn giá trị được hiển thị trên thước đo cỡ sâu (20).

Các Vạch Cắt

Dấu cắt (12) biểu thị vị trí của lưỡi cắt ở vết cắt vuông góc.

Để cắt chính xác, chỉnh đặt máy cửa địa tựa vào vật gia công như đã được trình bày trong hình. Tốt nhất là nên thực hiện việc cắt thử trước.

Bắt Đầu Vận Hành

Bật Mở và Tắt

▶ Hãy đảm bảo rằng, bạn có thể nhấn Công tắc bật/tắt, mà không cần nhả tay nắm.

Để vận hành thủ dụng cụ điện hãy nhấn khóa an toàn (2) và sau đó nhấn công tắc tắt/mở và nhấn giữ (1).

Để tắt máy, nhả công tắc Tắt/Mở (1) ra.

Hướng dẫn: Vì lý do an toàn, công tắc chuyển mạch Tắt/Mở (1) không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành.

Mở đèn LED Rọi Sáng Phạm Vi Gia Công

Đèn (10) bật sáng khi nhấn nhẹ hoặc nhấn hoàn toàn công tắc Tắt/Mở (1) và cho phép chiếu sáng khu vực làm việc trong các điều kiện ánh sáng không tốt.

Hãm tròn quay

Hãm trục quay tích hợp sẽ rút ngắn quãng chạy thêm của lưỡi cưa sau khi tắt dụng cụ điện.

Bảo Vệ Chống Sự Phóng Điện Quá Nhiều

Pin Li-ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa.

Hướng Dẫn Sử Dụng

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.

Độ rộng cắt biến đổi tùy theo lưỡi cưa được dùng. Bảo vệ lưỡi cưa khỏi bị va đập và dụng chạm mạnh.

Đẩy máy đều tay và cho nạp tải vừa phải theo chiều cắt. Sự nạp tải quá mức làm giảm đáng kể tuổi thọ của dụng cụ cắt và có thể làm hư hỏng máy.

Hiệu suất cưa và chất lượng của sự cưa cắt tùy thuộc chủ yếu vào điều kiện, kiểu dáng răng của lưỡi cưa. Vì vậy, chỉ nên sử dụng các lưỡi cưa bén, thích hợp với loại vật liệu được gia công.

Cưa Gỗ

Sự lựa chọn đúng loại lưỡi cưa dựa trên loại và chất lượng gỗ và cách cắt theo yêu cầu, cắt theo chiều dọc hay chiều chéo góc.

Khi xẻ dọc gỗ cây vân sam, đảm bảo được tạo ra thường xoắn dài.

Bụi gỗ sồi và bụi gỗ dẻ gai đặc biệt gây hại cho sức khỏe, do đó chỉ làm việc với thiết bị hút bụi.

Cưa với thanh cố định (xem Hình D)

Thanh cố định (13) cho phép cắt chính xác dọc theo cạnh phôi gia công hoặc cắt các dải cùng kích thước.

Cưa với dưỡng phụ (xem hình E)

Đế cửa vật gia công rộng bản hoặc có cạnh thẳng, dùng vấn hay thanh nẹp kẹp vào vật gia công như là một dưỡng phụ; có thể đặt chân để cửa địa tựa dọc theo dưỡng phụ.

Các móc treo (xem Hình G)

Với các móc treo (30), bạn có thể treo dụng cụ điện, ví dụ, vào thang. Muốn vậy, hãy gập móc treo (30) vào vị trí mong muốn.

▶ Hãy đảm bảo rằng lưới của được bảo vệ chống chạm vô tình khi dụng cụ điện được treo. Việc này bao gồm nguy hiểm gây thương tích.

Hãy gập lại các móc treo (30), nếu bạn muốn làm việc với dụng cụ điện.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.

▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Chắn đàn hồi bảo vệ lưới phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch. Làm sạch bụi và đất bằng bàn chải.

Lưới cửa không được phủ ngoài, có thể bảo vệ được bằng cách dùng loại dầu nhờn không axit phủ một lớp mỏng chống gỉ sét lên. Phải lau sạch dầu nhờn lại trước khi sử dụng, nếu không, sẽ làm gỗ bị bẩn.

Cặn nhựa và keo dính trên lưới của tạo ra đường cắt có chất lượng tối. Vì vậy, làm sạch lưới của ngay sau mỗi lần sử dụng.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bỏ

Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-ion:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 65).
