Loại sản phẩm	Máy vặn vít góc công nghiệp không dây
Thương hiệu	Bosch
Model	ANGLE EXACT 2 Professional
Mô-men xoắn tối đa (cứng/mềm) theo ISO 5393	2 Nm / 2 Nm
Tốc độ không tải	110 vòng/phút
Điện áp danh định	9,6 V
Trọng lượng theo quy trình EPTA 01:2014	1,0 kg
Chỉ số bảo vệ	IP 20
Loại pin	NiCd hoặc NiMH (9,6 V, 1,8/2,4/2,6 Ah)
Bộ sạc khuyến nghị	AL 2450 DV
Chức năng chính	Vặn và tháo vít, ly hợp dừng giới hạn mô-men, chọn trước mô-men, đèn LED chiếu sáng, hiển thị trạng thái sạc và số lần vặn
Bảo dưỡng và vệ sinh	Vệ sinh các khe thông gió; bôi trơn bánh răng sau 150 giờ đầu tiên và sau đó mỗi 300 giờ; bôi trơn ly hợp sau 100.000 lần vặn vít
An toàn	Đeo thiết bị bảo hộ (kính, găng tay); không sử dụng trong môi trường nổ; ngắt pin trước khi bảo dưỡng
Phụ tùng và khả năng sửa chữa	Phụ kiện: đầu góc, mâm cặp nhanh, đầu crowfoot; dịch vụ hậu mãi Bosch; phụ tùng thay thế có sẵn tại www.bosch-pt.com
Thông tin chung	Sử dụng trong nhà kín; nhiệt độ môi trường -5°C đến +50°C; độ ẩm 20-95% không ngưng tụ

Câu hỏi thường gặp - ANGLE EXACT 2 Professional BOSCH

Mô-men xoắn tối đa của máy vặn vít ANGLE EXACT 2 là bao nhiêu?

Mô-men xoắn tối đa cho vặn vít cứng là 2 Nm theo tiêu chuẩn ISO 5393.

Có thể sử dụng loại pin nào với dụng cụ này?

Dụng cụ hoạt động với pin NiCd hoặc NiMH 9,6 V, dung lượng 1,8 Ah, 2,4 Ah (NiCd) hoặc 2,6 Ah (NiMH).

Làm thế nào để điều chỉnh mô-men xoắn vặn vít?

Sử dụng dụng cụ điều chỉnh đi kèm: đẩy thanh trượt về phía sau, chìa khóa lục giác vào và xoay cho đến khi thấy một rãnh, sau đó xoay dụng cụ điều chỉnh theo hướng mong muốn để tăng hoặc giảm mô-men.

Đèn LED trạng thái sạc nhấp nháy có nghĩa là gì?

Đèn xanh nhấp nháy cho biết pin cần được sạc (còn khoảng 6 đến 8 lần vặn). Đèn đỏ liên tục báo pin đã xả hoặc quá tải. Đèn đỏ nhấp nháy báo dụng cụ quá nhiệt.

Có thể sử dụng dụng cụ với nguồn điện ổn định không?

Có, thông qua bộ chuyển đổi điện áp phù hợp với điện áp danh định (9,6 V hoặc 14,4 V) và nguồn điện ổn định 4EXACT. Bộ chuyển đổi được cắm thay cho pin.

Làm thế nào để bảo dưỡng bánh răng của máy vặn vít?

Sau 150 giờ hoạt động đầu tiên, vệ sinh bánh răng bằng dung môi nhẹ rồi tra mỡ đặc biệt của Bosch. Lặp lại mỗi 300 giờ.

Những phụ kiện làm việc nào có sẵn?

Bạn có thể sử dụng đầu góc với mâm cặp nhanh, vuông đực hoặc lục giác lỗ, cũng như đầu crowfoot cho các biến thể CF. Các mã hiệu có trong hướng dẫn.

Dụng cụ có tính năng chống khởi động lại không?

Có, khi ly hợp dừng kích hoạt, động cơ dừng và chỉ có thể khởi động lại sau 0,7 giây để tránh siết chặt ngoài ý muốn.

Làm thế nào để vệ sinh máy vặn vít?

Luôn giữ sạch các khe thông gió và bề mặt dụng cụ. Sử dụng khăn khô hoặc hơi ẩm. Không sử dụng chất tẩy rửa mạnh.

Tìm phụ tùng thay thế và dịch vụ hậu mãi ở đâu?

Truy cập trang web www.bosch-pt.com để xem sơ đồ tháo rời và đặt hàng trực tuyến. Đối với Pháp, liên hệ Bộ phận Dịch vụ Khách hàng Bosch theo số 0811 360122 hoặc email [e-mail].

HƯỚNG DẪN NGƯỜI DÙNG ANGLE EXACT 2 Professional BOSCH

vi. Bản gốc hướng dẫn sử dụng

Tiếng Việt Trang 374

385

397 آفارسی

CE

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo đề cập đến việc sử dụng dụng cụ điện cầm tay của bạn, loại dùng điện nguồn (có dây cắm điện) hoặc vận hành bằng pin (không dây).

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

▶ Giữ nơi làm việc sạch sẽ và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (nối mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. ▶ Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng

ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân.

▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.

▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở sẽ dẫn đến tai nạn.

▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân.

▶ Không với người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.

Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.

▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.

Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của

máy. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu

cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy.

Bảo quản ở nơi tối, dung dịch từ pin có thể rò rỉ ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hoặc bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. ▶ Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có

thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển.

Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. ▶ Không được tháo pin ra. Nguy cơ bị điện giật. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và điện giật.

▶ Tắt ngay dụng cụ điện nếu phụ tùng bị chặn. Hãy chuẩn bị cho những mô-men phản ứng cao, mà gây ra sự giật ngược. Phụ tùng bị chặn, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phôi gia công.

CẢNH BÁO

Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công việc tương tự có thể gây ung thư, dị tật bẩm sinh hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:

Chì trong sơn và màu có chứa chì; Silic ôxit kết tinh có trong gạch, xi măng và các công việc nề khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bạn tiếp xúc với các chất này. Để giảm thiểu nguy hiểm, bạn chỉ nên làm việc trong các không gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).

Tránh vô tình bật lại. Đảm bảo rằng công tắc Tắt/Mở ở trong vị trí tắt trước khi bạn lắp pin. Mang xách máy với ngón tay ngáng vào công tắc Tắt/Mở hay lắp pin vào dụng cụ điện đã bật có thể dẫn đến tai nạn. ▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bể, ví dụ, và gây ra thương tích hay hư hỏng. Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa. Hãy cẩn thận khi vặn các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một đinh vít dài

và luôn có nguy cơ bạn có thể bị trượt và bị thương khi vặn vào.

Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bật dụng cụ điện. Nếu bạn muốn nới lỏng một vít và thiết lập hướng xoay sao cho vít được vặn vào, điều này có thể dẫn đến một chuyển động mạnh mất kiểm soát của dụng cụ điện. ▶ Chỉ sử dụng dụng cụ điện làm máy khoan. Dụng cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khía ren trong phạm vi đo và phạm vi năng suất được nêu.

Dụng cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bất cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.

ANGLE EXACT 14CF | 22CF | 29CF

Nhờ vào tốc độ quay trái chậm, dụng cụ điện được thiết kế để hoạt động với đầu truyền động dệt hồ. Phù hợp cho các vít tại các vị trí có thể tiếp cận từ một bên, ví dụ ở các đường ống.

Máy không thích hợp để tháo vít dùng bắt ghép nối. Dụng cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bất cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.

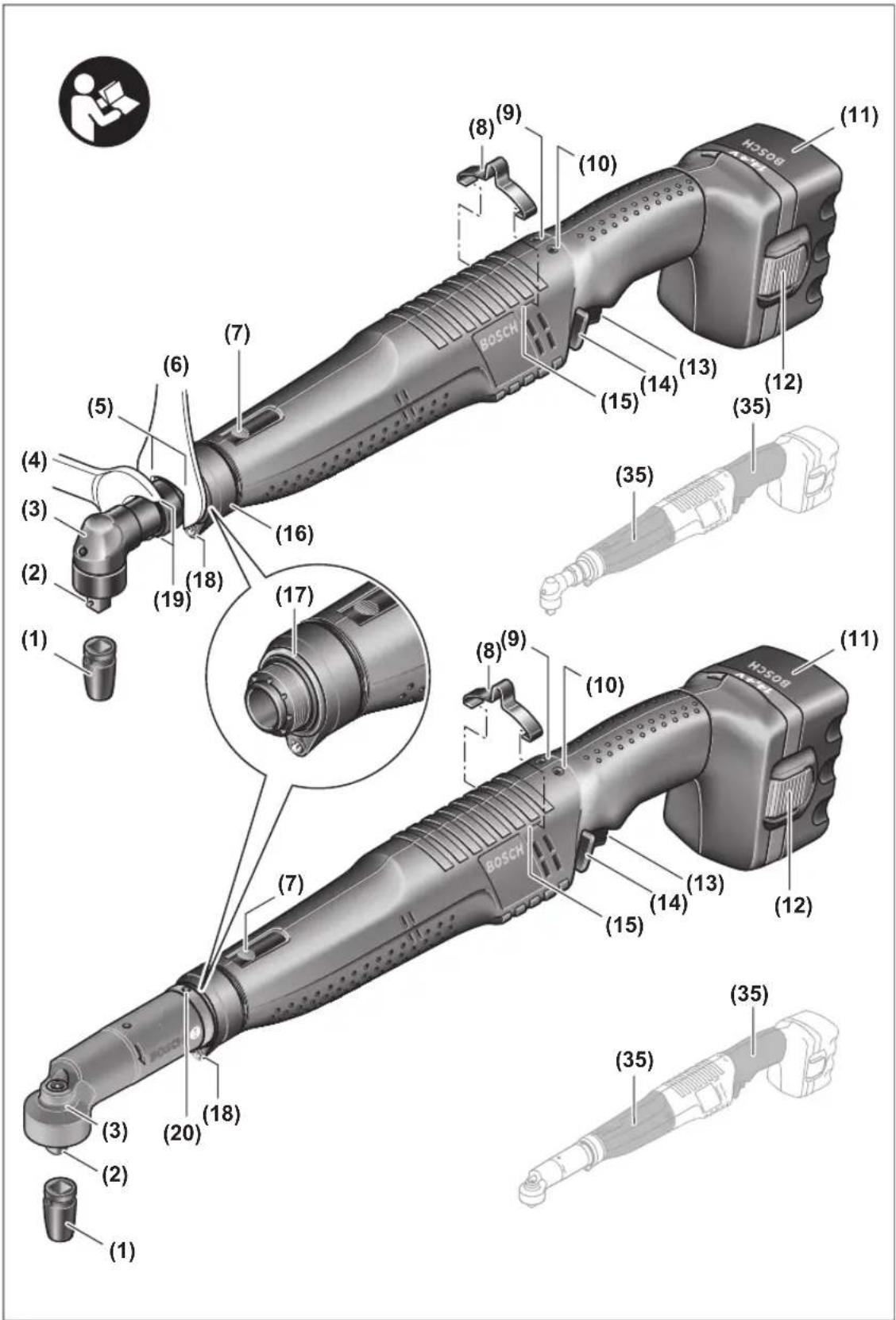

Các bộ phận được minh họa

Sự đánh số các bộ phận của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Dụng cụ ứng dụng (ví dụ: khấu hay đầu ống) (2) Phần lắp dụng cụ (3) Đầu vít dạng góc (4) Chìa vặn mỏ miệng, cỡ 27 mm (5) Khớp tra chìa vặn trên đầu mặt bích góc (6) Chìa vặn mỏ miệng, cỡ 22 mm

(7) Gạt chọn lực xoắn (8) Quai cặp đa dụng (9) Đèn LED, các mối nối bắt vít (10) Đèn LED, tình trạng của pin (11) Pin với phần tiếp xúc APT (12) Nút tháo pin (13) Công tắc Tắt/Mở (14) Gạt vận chuyển đổi chiều quay (15) Khe lắp cho giá treo (16) Giá gắn đèn LED (17) Vòng đánh dấu (18) Đèn làm việc (19) Khớp tra chìa vặn trên đai ốc mũ (20) Đai ốc khóa (21) Bộ sạc (22) Phích cắm điện nguồn (23) Đèn LED xanh lá trên bộ nạp điện pin (24) Đèn LED đỏ trên bộ nạp điện pin (25) Lỗ cắm kết nối cho một bộ chuyển đổi điện thế ở 4EXACT (26) Đầu phích cắm kiểu D-Sub (27) Vít bắt vào của đầu phích cắm kiểu D-Sub (28) Bộ chuyển đổi điện thế (29) Mâm cặp thay nhanh (30) Dụng cụ điều chỉnh (31) Chìa vặn lục giác (32) Đĩa điều chỉnh (33) Vòng hãm (34) Hốc rỗng trên vỏ máy (35) Tay nắm (bề mặt nắm cách điện) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Tua-vít góc công nghiệp chạy pin ANGLE EXACT		236
Mã số máy		0 602 490 647 0 602 490 656 0 602 490 652
Lục văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nm 2/2 3/3 6/6
Tốc độ không tải no	min -1	110 420 650
Điện thể danh định	V 9,6 9,6 9,6
Chiêu quay		ΩΩ	ΩΩ
Trọng lượng theo EPTA-Procedure 01:2014	kg 1,0 1,0 1,0
Mức độ bảo vệ		IP 20 IP 20 IP 20

Tua-vít góc công nghiệp chạy pin ANGLE EXACT		7815
Mã số máy		060249066906024906510602490650
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nm	7/79/915/15
Tốc độ không tải no	min -1	110420250
Điện thế danh định	V	9,69,69,6
Chiều quay		ΩΩ	ΩΩ
Trọng lượng theo EPTA-Procedure 01:2014	kg	1,01,01,0
Mức độ bảo vệ		IP20IP20IP20

Tua-vít góc công nghiệp chạy pin ANGLE EXACT		17 23 30
Mã số máy		0 602 490 675	0 602 490 673 0 602 490 671
Lực văn tối đa ứng dụng cho việc bắt văn vít vào vật liệu cứng/mêm theo ISO 5393	Nm	17/13 23/20 30/28
Tốc độ không tải n0	min-1	560 320 220
Điện thể danh định	V	14,4 14,4 14,4
Chiều quay		ΩΩ	ΩΩ
Trọng lượng theo EPTA-Procedure 01:2014	kg	1,5 1,5 1,5
Mức độ bảo vệ		IP 20 IP 20 IP 20

378 | Tiếng Việt

Tua-vít góc công nghiệp chạy pin ANGLE EXACT		14CF 22CF 29CF
Mã số máy		0 602 490 690 0 602 490 693 0 602 490 691
mô men xoắn tối đa của mỗi bắt vít cứng theo chiếu kim đồng hổ A)	Nm 10 16 20
Tốc độ không tải n 0 theo chiếu kim đồng hổ A)	min -1	340 440 300
Điện thể danh định	V 9,6 14,4 14,4
Chiêu quay		ΩΩ	ΩΩ
Trọng lượng theo EPTA-Procedure 01:2014	kg 1,0 1,5 1,5
Mức độ bảo vệ		IP 20 IP 20 IP 20

A) Chiều quay trái, dụng cụ điện chạy chậm hơn và truyền ít lực xoắn hơn. Tốc độ và lực xoắn ở đầu mũi thay đổi dựa trên độ giảm tỷ số truyền của đầu truyền động dệt.

Pin Hợp Khối Ni-Cd	9,6 9,6 12,0 12,0 14,4 14,4
Mã số máy	2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Số lượng pin	8 8 10 10 12 12
Điện thể của pin	V 9,6 9,6 12,0 12,0 14,4 14,4
Điện dung	Ah 1,8 2,4 1,8 2,4 1,8 2,4
Trọng lượng theo EPTA-Procedure 01:2014	kg 0,45 0,50 0,65 0,70 0,70 0,80
thiết bị nạp được giới thiệu	AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV

Pin sạc Ni-MH	9,6 12,0 14,4
Mã số máy	2 607 335 681 2 607 335 683 2 607 335 685
Số lượng pin	8 10 12
Điện thể của pin	V 9,6 12,0 14,4
Điện dung	Ah 2,6 2,6 2,6
Trọng lượng theo EPTA-Procedure 01:2014	kg 0,55 0,70 0,80
thiết bị nạp được giới thiệu	AL 2450 DV AL 2450 DV AL 2450 DV

Đâu vít dạng góc		1/4"	3/8"	3/8"	1/4"	Màm cấp thay nhanh 1/4"
Mã số máy		0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật rắn chắc dựa theo tiêu chuẩn ISO 5393	Nm	20	25	30	20	20
Trọng lượng theo EPTA-Procedure 01:2014	kg	0,23	0,23	0,27	0,23	0,23

Đâu vít thẳng		Màm cấp thay nhanh ● 1/4"
Mã số máy		0 607 453 631
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật rắnchắc dưa theo tiêu chuẩn ISO 5393	Nm	6
Trọng lượng theo EPTA-Procedure 01:2014	kg	0,22

Thông tin về Tiếng ồn/Độ rung

Giá trị phát thải tiếng ồn được xác minh phù hợp với EN 62841-2-2.

Mức áp suất âm thanh theo đặc tính A của dụng cụ điện thường là 70 dB(A). Hệ số bất định K = 3 dB. Mức ồn khi hoạt động có thể vượt quá 80 dB(A).

Hãy đeo thiết bị bảo vệ tai!

Tổng giá trị rung a_n (tổng vector của ba hướng) và hệ số bất định K được xác định theo EN 62841-2-2: Các vít: a_n < 2,5 m/s² , K = 1,5 m/s² .

Độ rung và giá trị phát thải tiếng ồn ghi trong những hướng dẫn này được đo phù hợp với một trong những quy trình đo và có thể được sử dụng để so sánh với các dụng cụ điện. Chúng cũng thích hợp cho việc đánh giá tạm thời áp lực rung và phát thải tiếng ồn.

Độ rung và giá trị phát thải tiếng ồn này đại diện cho những ứng dụng chính của dụng cụ điện. Tuy nhiên, nếu dụng cụ điện được dùng cho các ứng dụng khác, với những phụ tùng khác hoặc bảo trì kém thì độ rung và giá trị phát thải tiếng ồn cũng có thể thay đổi. Điều này có thể làm tăng mức rung và phát thải tiếng ồn trong toàn bộ thời gian làm việc một cách rõ ràng.

Để đánh giá chính xác mức rung và phát thải tiếng ồn, cần phải tính đến những lần máy chạy không tải hoặc tắt nhưng không thực sự hoạt động. Điều này có thể làm giảm mức rung và phát thải tiếng ồn trong toàn bộ thời gian làm việc một cách rõ ràng.

Thiết lập các biện pháp an toàn bổ sung để bảo vệ người vận hành trước ảnh hưởng do rung, ví dụ như: Bảo trì dụng cụ điện và các phụ tùng thay thế, giữ ấm tay, thiết lập các quy trình làm việc.

Lắp đặt

Các món được giao

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Tua-vít góc công nghiệp chạy pin này sẽ không được giao cùng các phụ tùng, đầu tua-vít góc, đầu tua vít thẳng, pin sạc, bộ sạc, bộ ổn định điện áp hoặc bộ chuyển đổi điện áp.

Bộ chuyển đổi điện thế được sử dụng chuyên biệt để nối máy vặn đai ốc công nghiệp đầu góc Bosch với bộ điều hòa điện thế 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Tua-vít góc công nghiệp chạy pin này sẽ không được giao cùng các phụ tùng, ố đĩa phẳng, ố đĩa đệm, pin sạc, bộ ổn định điện áp hoặc bộ chuyển đổi điện áp.

Bộ chuyển đổi điện thế được sử dụng chuyên biệt để nối máy vặn đai ốc công nghiệp đầu góc Bosch với bộ điều hòa điện thế 4EXACT.

Môi trường vận hành và môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chắn.

Để vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng -5 °C và +50 °C (23

°F và 122 °F) với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Pin cân được bảo quản ở nhiệt độ trong khoảng 0 °C (32 °F) và 45 °C (113 °F), để tránh thiệt hại pin.

Lắp đầu vít dạng góc

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Ở những tua-vít góc công nghiệp chạy pin này, trước hết phải lắp một đầu vít dạng góc phù hợp (xem „Thông số kỹ thuật“, Trang 377).

Đảm bảo gạc chỉ chiếu quay nằm ở vị trí chính giữa (khóa chống mở máy) hoặc đã lấy lốc pin ra khỏi dụng cụ điện trước khi lắp đầu vít, điều chỉnh hoặc tháo ra.

Hãy giữ chắc dụng cụ điện bằng chìa vặn hình đĩa (6) tại khớp tra chìa vặn (5) của bích đầu dạng góc.

▶ Không được kẹp dụng cụ điện vào các phần vỏ máy.

Hãy đặt đầu vít dạng góc (3) trong vị trí mong muốn lên mặt bích, và vặn chặt đai ốc mũ bằng chìa vặn hình đĩa (4) tại khớp tra chìa vặn (19). Giữ ở bích đầu dạng góc bằng chìa vặn hình đĩa (6).

ANGLE EXACT 14CF | 22CF | 29CF

Trên những máy vặn đai ốc công nghiệp đầu cụp góc pin này, chụp đầu gài truyền động đệt phải được lắp vào trước. Các loại chụp đầu gài truyền động đệt khác nhau có thể mua trên thị trường. Xin vui lòng tìm hiểu thông tin về chụp đầu gài truyền động đệt ở cửa hàng bán hàng chuyên dụng.

▶ Tuân thủ các hướng dẫn lắp ráp đầu truyền động đệt.

Thiết bị treo

Với giá treo (8) bạn có thể gắn chặt dụng cụ điện vào thiết bị treo.

Hãy đặt giá treo (8) lên dụng cụ điện và khớp vào các khe (15).

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Sạc pin

Lưu ý: Thiết bị sạc và pin không bao gồm trong phạm vi giao hàng.

Phích cắm được minh họa có thể khác với phích cắm của dụng cụ điện của bạn.

Hãy đảm bảo rằng thiết bị sạc và pin phải thích hợp với điện lưới của quốc gia bạn.

Bộ sạc AL 2450 DV (xem hình A)

Kết nối thiết bị sạc (21) có phích cắm điện nguồn (22) với bộ nguồn điện và gắn pin (11) vào vị trí khoang nạp điện của thiết bị sạc theo đúng vị trí.

▶ Không dùng sức khi gài/tháo pin. Pin có tiếp xúc cắm APT (Akku Pack Top) được thiết kế sao cho chúng chỉ có thể được lắp vào dụng cụ điện hoặc thiết bị sạc theo đúng vị trí.

Hiển thị LED màu xanh lá (23) bắt đầu nhấp nháy. Nó hiển thị dòng điện sạc. Quá trình sạc diễn ra tự động, nếu pin được sạc đầy. Quy trình nạp điện hoàn tất khi đèn LED xanh lá không còn nhấp nháy nữa và sáng đều. Có âm thanh báo hiệu phát ra kéo dài khoảng 2 giây và báo hiệu rằng pin đã được nạp đầy điện.

Đèn sáng liên tục trong hiển thị LED (24) màu đỏ báo hiệu quá trình sạc với dòng điện sạc thấp. Khi đèn LED đỏ nhấp nháy, báo việc nạp điện không thể thực hiện được.

Lỗi – Nguyên nhân và biện pháp khắc phục

Nguyên nhân Biện Pháp Sửa Chữa
Các hiến thị LED không sáng
Phích cắm điện nguồn chưa được cắm vào (đúng cách)	Cảm hết phích cắm điện nguồn (hoàn toàn) vào trong ở điện
Ở điện, dây dẫn điện hay bộ sạc pin bị hỏng	Kiểm tra điện nguồn;dem bộ sạc pin đến một đại lý phục vụ hàng sau khi bán do Bosch ủy nhiệm để kiểm tra

Không thể thực hiện quá trình sạc
Nhiệt độ của pin hợp khối nằm ngoài giới hạn nhiệt độ được qui định	Đưa nhiệt độ pin vào khoảng 0 °C (32 °F) và 45 °C (113 °F) bằng cách làm mát hoặc làm nóng
Điểm tiếp xúc của pin bị bản	Vệ sinh điểm tiếp xúc của pin; ví dụ bằng cách cẩm tháo pin nhiều lân, ví dụ thay thế pin
Pin bị hồng Thay pin
Pin chưa lắp vào hằng (đúng cách)	Lắp pin (hoàn toàn) vào trong khoang nạp điện pin

Bộ ổn định điện áp (xem hình B)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Lưu ý: Tua-vít chạy pin công nghiệp có thể được vận hành cho chế độ pin với bộ ổn định điện áp. Phích cắm được minh họa có thể khác với phích cắm của dụng cụ điện của bạn.

- Xin hãy thận trọng, bộ điều hòa điện thế phải thích hợp với điện thế của điện lưới của quốc gia bạn.

Ngoài bộ ổn định điện áp 4EXACT và dây cáp điện phù hợp, bạn cần một bộ chuyển đổi điện thế có cùng điện áp danh định như tua vít.

▶ Điện áp của bộ ổn định điện áp (hiển thị LED) phải phù hợp với điện áp của tua vít. Bộ ổn định điện áp chỉ phù hợp với tua vít chạy pin công nghiệp Bosch loại EXACT, ANGLE EXACT và BT-EXACT có điện áp trong khoảng 9,6 V và 14,4 V. Nếu không, có thể gây ra hỏa hoạn hoặc cháy nổ.

Nói với điện nguồn

Lưu ý: Hãy đảm bảo rằng cả pin lẫn bộ chuyển đổi điện thế chưa được lắp vào dụng cụ điện khi giao hàng.

Không bảo quản pin trong một thiết bị chạy bằng pin. Pin sạc giữ được điện lâu hơn và dễ dàng nạp điện lại khi được cất giữ riêng ra. Nhớ nạp đầy điện lại cho pin sau thời gian dài lưu kho trước khi sử dụng lại.

Tháo pin

Nạp điện cho pin bằng một thiết bị nạp điện thích hợp trước khi lắp pin vào dụng cụ điện. Hãy tham khảo mô tả chính xác của quá trình sạc trong hướng dẫn vận hành của thiết bị sạc và các chỉ dẫn trong hướng dẫn này (xem „Sạc pin“, Trang 379).

Pin được trang bị giám sát nhiệt độ NTC, chỉ cho phép sạc trong khoảng nhiệt độ từ 0 °C (+32 °F) đến 45 °C (+113 °F). Tuổi thọ lâu bền của pin đạt được nhờ vào cách thức này. Sử dụng đúng cách, pin có thể nạp điện lại lên đến 3000 lần.

Pin còn mới hay đã từ lâu không sử dụng sẽ không đạt được hiệu suất cao nhất cho đến khi pin được phóng và nạp lại khoảng 5 lần. Chỉ sạc lại các pin nếu hiển thị LED „Tình trạng sạc pin“ của dụng cụ điện sáng đỏ.

Lắp và gỡ pin

Hãy nhấn công tắc hướng xoay (14) vào vị trí giữa. Việc này sẽ chặn công tắc Tất/Mở (13) ở vị trí „Tất“, qua đó có thể ngăn không vô tình bật lại dụng cụ điện.

Sau đó đưa pin đã sạc (11) vào tay cầm của dụng cụ điện.

Hãy đảm bảo rằng pin được lắp đúng vị trí, và các nút mở khóa (12) được khớp vào tay cầm của dụng cụ điện.

Không dùng sức khi gài/tháo pin. Pin có tiếp xúc cắm APT (Akku Pack Top) được thiết kế sao cho chúng chỉ có thể được lắp vào dụng cụ điện hoặc thiết bị sạc theo đúng vị trí.

Để tháo pin (11), bạn hãy ấn các nút mở khóa ở cả hai phía (12) và kéo pin xuống dưới ra khỏi tay cầm.

Lắp và tháo bộ chuyển đổi điện thế (xem hình C)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Chọn bộ chuyển đổi điện thế có cùng điện thế danh định như dụng cụ điện của bạn.

Các bộ ổn định điện áp được phân biệt theo điện áp bằng màu của vỏ phích cắm kiểu D-Sub (26). Vỏ ngoài phích cắm kiểu D-Sub của điện thế 9,6 V có màu xanh da trời nhạt, và của điện thế 14,4 V có màu đen.

Vỏ bộ thích nghi (28) chỉ được lắp hoặc tháo khi bộ ổn định điện áp được tắt hoặc phích cắm được ngắt khỏi bộ ổn định điện áp (26) trong tua vít chạy pin công nghiệp.

Hãy nhấn công tắc hướng xoay (14) vào vị trí giữa. Việc này sẽ chặn công tắc Tắt/Mở (13) ở vị trí “Tắt”, qua đó có thể ngăn không vô tình bật lại dụng cụ điện.

Sau đó đẩy vỏ bộ thích nghi (28) vào tay cầm của dụng cụ điện. Hãy đảm bảo rằng vỏ bộ thích nghi được lắp đúng vị trí, và các nút mở khóa (12) được khớp vào tay cầm của dụng cụ điện.

Sau đó hãy cắm phích cắm (26) của bộ thích nghi điện áp phù hợp với dụng cụ điện của bạn vào trong lỗ cắm kết nối (25). Hãy siết chặt vít cho phích cắm (26) trong lỗ cắm kết nối (25), bằng cách siết cả hai vít (27) thật mạnh.

Để tháo bộ chuyển đổi điện thế, hãy nới lỏng cả hai vít (27) tại phích cắm (26) của bộ ổn định điện áp đã tắt và rút phích cắm ra khỏi lỗ cắm kết nối (25). Sau đó hãy nhấn các nút mở khóa ở cả hai bên (12) và rút vỏ bộ thích nghi (28) ra khỏi tay cầm của dụng cụ điện.

Thay đổi dụng cụ ở đầu vít với mâm cặp thay nhanh (xem hình D)

Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chặt vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

ANGLE EXACT 2 | 3 | 6

Sẵn có đầu vít thẳng với mâm cặp thay nhanh 1/4" (số hiệu mặt hàng 0 607 453 631) cho tua-vít góc chạy pin công nghiệp này.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Sẵn có đầu vít góc với mâm cặp thay nhanh 1/4" (số hiệu mặt hàng 0 607 453 630) cho tua-vít góc chạy pin công nghiệp này.

Lắp dụng cụ gài

Hãy kéo mâm cấp thay nhanh (29) về phía trước. Gắn dụng cụ gài (1) vào phần lắp dụng cụ (2), và nhả mâm cấp thay nhanh.

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (lục giác 1/4").

Không được cố tình sử dụng mũi khoan loại thay nhanh để lắp vào mâm cấp này.

Các máy vặn vít công nghiệp đầu cụp góc chạy pin có trang bị khớp ly hợp không thích hợp cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo. Nếu bạn tiếp tục khoan sau khi đóng ly

hợp, thì dụng cụ điện có thể trật ra khỏi tay cầm của bạn, cho đến khi ly hợp đóng bị chặn lại.

Tháo dụng cụ gài ra

Hãy kéo mâm cặp thay nhanh (29) về phía trước. Lấy dụng cụ gài (1) ra khỏi phần lắp dụng cụ (2), và nhả mâm cặp thay nhanh.

Thay dụng cụ dùng trên đầu vít bằng đầu truyền động vuông ngoài

Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Sẵn có đầu vít góc với hình vuông 1/4" (số hiệu mặt hàng 0 607 453 617) cũng như đầu vít góc với hình vuông 3/8" (số hiệu mặt hàng 0 607 453 620) cho tua-vít góc chạy pin công nghiệp này.

ANGLE EXACT 17 | 23 | 30

Sẵn có đầu vít góc với hình vuông 3/8" (số hiệu mặt hàng 0 607 451 618) cho tua-vít góc chạy pin công nghiệp này.

Lắp dụng cụ gài

Hãy ấn chốt ở hình vuông của phần lắp dụng cụ (2), ví dụ bằng một chia vặn vít hẹp, vào phía bên trong và đẩy dụng cụ gài (1) qua hình vuông. Đảm bảo rằng chốt đã vào khớp rãnh của dụng cụ gài.

Tháo dụng cụ gài ra

Ấn chốt trong rãnh của dụng cụ gài (1) vào phía trong, và kéo dụng cụ gài ra khỏi phần lắp dụng cụ (2).

Thay đổi dụng cụ ở đầu vít có hình lục giác trong (xem hình E)

Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Sẵn có đầu vít góc với lục giác 1/4" (số hiệu mặt hàng 0 607 453 618) cho tua-vít góc chạy pin công nghiệp này.

Lắp dụng cụ gài

Hãy gắn dụng cụ gài (1) vào hình lục giác trong của phần lắp dụng cụ (2), cho đến khi có tiếng khớp vào.

Tháo dụng cụ gài ra

Kéo dụng cụ gài (1) ra khỏi phần lắp dụng cụ (2), dùng kìm trong trường hợp khẩn cấp.

Vận Hành

Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt.

Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi

đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.

Bắt đầu vận hành

Nếu bạn muốn khởi động dụng cụ điện, bạn cần điều chỉnh hướng xoay bằng cần gạt đảo chiều quay (14):

Dụng cụ điện chỉ khởi động nếu cần gạt đảo chiều quay (14) không nằm ở giữa (khóa an toàn).

Điều chỉnh hướng xoay (xem hình F)

Chỉ kích hoạt cần gạt đảo chiều quay (14) khi dụng cụ điện đã ngừng chạy.

Xoay theo chiều kim đồng hồ: Để vặn các vít vào, hãy nhấn cần gạt đảo chiều quay (14) sang bên trái cho tới khi chặn.

Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít, hãy nhấn cần gạt đảo chiều quay (14) sang bên phải cho tới khi chặn.

Bật đèn làm việc

Đèn làm việc (18) cho phép chiếu sáng vị trí vít khi điều kiện ánh sáng không phù hợp. Hãy bật đèn làm việc (18) bằng cách nhấn nhẹ công tắc Tắt/Mở (13). Khi công tắc Tắt/Mở được bóp chặt vào, dụng cụ điện được bật và đèn làm việc tiếp tục sáng.

Không nhìn thẳng vào đèn làm việc, bạn có thể bị lóa mắt.

Bật Mở và Tắt

Các tua-vít có một khớp ly hợp ngắt phụ thuộc vào mô-men xoắn, có thể cài đặt trong khoảng được chỉ định. Nó sẽ phản ứng khi đạt được mô-men xoắn đã điều chỉnh.

Lưu ý: Nếu bạn vận hành tua vít cùng với một bộ chuyển đổi điện thế, trước hết bạn phải vận hành bộ ổn định điện áp.

Để bật dụng cụ điện, bạn hãy nhấn công tắc Tắt/Mở (13) cho đến khi chặn.

Dụng cụ điện tự động tắt ngay khi đạt tới mô-men xoắn đã thiết lập.

▶ Khi nói lòng sớm công tắc Tất/Mồ (13) mô men xoắn đặt trước không đạt được.

Hướng Dẫn Sử Dụng

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây

thương tích khi vô tình làm kích hoạt công tắc Tắt/Mồ.

▶ Chỉ đặt dụng cụ điện đã tắt lên đai ốc/vít.

Dụng cụ đang quay có thể bị tuột ra.

Cài đặt mô men xoắn (xem hình G - I)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khớp ly hợp ngắt phản ứng theo chiều quay phải cũng như trái khi đạt đến mô men xoắn đặt trước.

Để cài đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (30).

Hãy đẩy con trượt (7) trên dụng cụ điện lùi lại hoàn toàn.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Hãy cắm khóa dấu lực giác (31) vào dụng cụ gài (30) và vặn từ từ.

Ở trên lỗ hổng của vỏ, ngay khi nhìn thấy chỗ phình nhỏ (Đĩa điều chỉnh (32)) trong khớp ly hợp, bạn hãy cắm dụng cụ điều chỉnh (30) vào chỗ phình này và vặn.

ANGLE EXACT 14CF | 22CF | 29CF

Xin tuân thủ các thông tin của dấu truyền động đệt mà bạn đã mua hay tìm hiểu tại cửa hàng chuyên dụng.

Vặn theo chiều kim đồng hồ tạo ra mô men xoắn cao, ngược chiều kim đồng hồ, mô men xoắn thấp. Lấy ra dụng cụ điều chỉnh (30). Hãy đẩy con trượt (7) ra phía trước, để bảo vệ khớp ly hợp khỏi bị bán.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng cân tiết lực.

▶ Chỉ chỉnh đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phản ứng.

Đánh Dấu Lực Xoắn Chính Đặt

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30

Để đánh dấu các mô men xoắn được thiết lập riêng, bạn có thể thay vòng đánh dấu (17) bằng một vòng đánh dấu có màu khác.

Nếu bạn dùng một vài dụng cụ điện EXACT với mô men xoắn 4,5 Nm, bạn có thể gắn vòng đánh dấu màu đỏ để ký hiệu mô men xoắn của chúng. Nếu bạn sử dụng các dụng cụ điện EXACT khác trong một vùng lắp khác, mà mô men xoắn của nó được thiết lập ở mức 7,5 Nm, bạn có thể gắn một vòng đánh dấu màu khác (đen, xanh dương, xanh lục hoặc vàng), để đánh dấu mô men xoắn trong vùng này. Các vòng đánh dấu màu khác nhau chỉ được dùng để hỗ trợ cho các thợ lắp ráp để có thể nhận diện nhanh hơn mô men xoắn nào được thiết lập ở dụng cụ điện tương ứng.

Hãy nhấc vòng đánh dấu (17) bằng lưỡi mỏng của chia vận vít, chất trám hoặc tương tự.

Luôn luôn sử dụng dụng cụ điện có vòng đánh dấu để bảo đảm vỏ máy được bịt kín không cho bụi hay chất bẩn lọt vào trong.

Các Biểu Thị LED

Hiển thị mức sạc pin

Nếu cần phải sạc pin (11), màn hình LED sẽ nhấp nháy (10) màu xanh lá, và một tín hiệu bằng âm thanh phát ra. Chỉ

thực hiện 6 – 8 mối nối bắt vít.

Khi đèn LED sáng đỏ lên, điện dung không còn đủ để tiến hành việc bắt vít mới hoặc là dụng cụ điện đang chịu sự quá tải. Máy không thể hoạt động thêm được nữa. Khóa chống hoạt động giữ nguyên tác dụng cho đến khi tháo pin ra khỏi dụng cụ điện và thay vào đó là lắp pin hợp khối đã nạp điện vào lại.

Nếu bạn làm việc với bộ chuyển đổi điện thể, màn hình LED màu đỏ (10) sẽ hiển thị quá tải.

Nếu màn hình LED nhấp nháy (10) màu đỏ, dụng cụ điện đã quá nhiệt và không hoạt động. Hãy đợi cho đến khi sự nhấp nháy tự động tắt sau một khoảng thời gian ngắn trước khi tiếp tục sử dụng lại dụng cụ điện.

Sự giảm sút thấy rõ thời gian hoạt động của pin sau mỗi lần nạp điện báo cho ta biết sắp phải thay pin ra ngay. Việc thải bỏ pin đã qua sử dụng phải phù hợp với luật lệ/quy định của một quốc gia.

Hiển thị các mối nối bắt vít

Khi mô men xoắn chỉnh đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phản ứng. Hiển thị LED (9) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiển thị LED (9) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nối bắt vít phải được thực hiện lại lần nữa.

Bảo vệ chống lặp lại

Nếu khớp ly hợp ngắt phần ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bật lại sau khi tạm dừng 0,7 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nối bắt vít đã chặt.

Điều chỉnh đầu vít dạng góc

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Bạn có thể điều chỉnh đầu vít dạng góc (3) vào toàn bộ tám vị trí.

Hãy giữ chắc dụng cụ điện bằng chìa vặn hình đĩa (6) tại khớp tra chìa vặn (5) của bích đầu dạng góc.

▶ Không được kẹp dụng cụ điện vào các phần vỏ máy.

Hãy nới lỏng đai ốc mũ bằng chìa vặn hình đĩa (4) tại khớp tra chìa vặn (19). Hãy điều chỉnh đầu vít dạng góc (3) thêm 45° vào vị trí mong muốn, và vặn chặt đai ốc mũ bằng chìa vặn hình đĩa (4) tại khớp tra chìa vặn (19).

Giữ ở bích đầu dạng góc bằng chìa vặn hình đĩa (6).

ANGLE EXACT 14CF | 22CF | 29CF

Xin tuân thủ các thông tin của dấu truyền động đệt mà bạn đã mua hay tìm hiểu tại của hàng chuyên dung.

Điều chỉnh đèn làm việc LED (xem hình J)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Hãy nhân vòng đánh dấu (17) bằng lưới mỏng của chia vận vít, chất trám hoặc tương tự. Hãy dầy vòng hâm (33) bằng một chiếc kèm ra phía sau lên vỏ máy.

Cả hai nửa vô bọc của giá gắn đèn LED (16), mà bao quanh đèn làm việc LED (18), có thể được đưa vào vị trí mong muốn. Hãy đảm bảo rằng dây cấp ở đèn làm việc LED không bị hồng và hãy đẩy nó vào hốc rỗng tương ứng (34) trong vô máy mà không gây vấn xoắn. Hãy bao bọc đèn làm việc LED (18) lại bằng cả hai vô máy của giá gắn đèn LED (16).

Hãy nhấn vòng hâm (33) và vòng đánh dấu (17) trở về vị trí ban dấu.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.

▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Bôi trơn dụng cụ điện

Chất bôi trơn:

Mõ hộp số đặc biệt (225 ml)

Mã số máy 3 605 430 009

Mỡ Molykote

Dầu động cơ SAE 10/SAE 20

– Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụng và thải bỏ dung môi của nhà sản xuất. Dùng dầu hộp số đặc biệt của Bosch để bôi trơn hộp truyền động. Quy trình vệ sinh được thực hiện lại cho mỗi 300 giờ kể từ lần vệ sinh đầu tiên.

– Hãy bôi trơn các bộ phận chuyển động của khớp ly hợp ngắt sau mỗi 100000 lần nối bắt vít với một vài giọt dầu động cơ SAE 10/SAE 20. Hãy bôi trơn các bộ phận trượt và xoay bằng mỡ Molykote. Cùng lúc, kiểm tra xem khớp ly hợp có mòn để chắc chắn sự hoạt động trở lại và sự chính xác không bị ảnh hưởng. Sau cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

▶ Hãy chỉ để công việc bảo trì và sửa chữa được thực hiện bởi người có chuyên môn

384 | Tiếng Việt

được đào tạo. Bằng cách này, ta có thể đảm bảo sự an toàn của dụng cụ điện vẫn được giữ nguyên.

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công việc này một cách đáng tin cậy và nhanh chóng.

Loại bỏ chất bôi trơn và chất tẩy rửa theo quy định bảo vệ môi trường. Hãy tuân thủ các quy định của pháp luật.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Chỉ dành cho các quốc gia thuộc khối Liên minh Châu Âu (EU):

Các dụng cụ điện cầm tay không còn giá trị sử dụng theo chỉ thị châu Âu 2012/19/EU và ắc quy/pin bị hỏng hoặc đã qua sử dụng theo chỉ thị số

2006/66/EG phải được thu gom riêng và có thể tái sử dụng theo luật môi trường.

Pin/ắc quy:

Ni-Cd: Nickel-Cadmium

Lưu ý: Các pin này có chứa Cadmium, một kim loại nặng có độc tố cao.

Ni-MH: Niken-kim loại hydrua
