HƯỚNG DẪN NGƯỜI DÙNG CFS-13VHAFF COMFEE

Hướng Dẫn Sử Dụng & Hướng Dẫn Lắp Đặt

comfee'

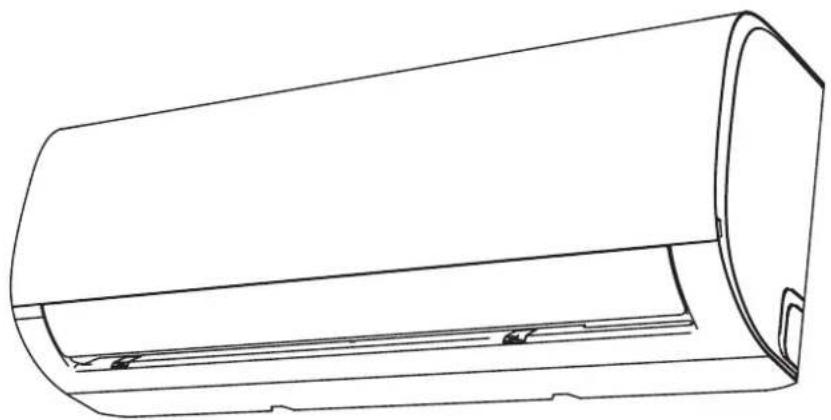

Khối trong nhà (Dàn lạnh)

Khối ngoài trời (Dàn nóng)

LU'U Ý QUAN TRONG:

Đọc kỹ sách hướng dẫn này trước khi lắp đặt hoặc vận hành máy điều hòa không khí mới của bạn. Hây giữ lại sách hướng dẫn này để tham khảo.

Mục lục

Biện pháp phòng ngừa an toàn

3

Thông số kỹ thuật và tính năng của thiết bị

1. Màn hình dàn lạnh trong nhà......
2. Nhiệt độ vận hành ......
3. Các tính năng khác......
4. Cài đặt góc thời gió....
5. Vận hành thủ công (không sử dụng điều khiển từ xa)

11

Xù lý sự cố

13

16

Tóm tắt quy trình lắp đặt – Dàn lạnh trong nhà...... 17

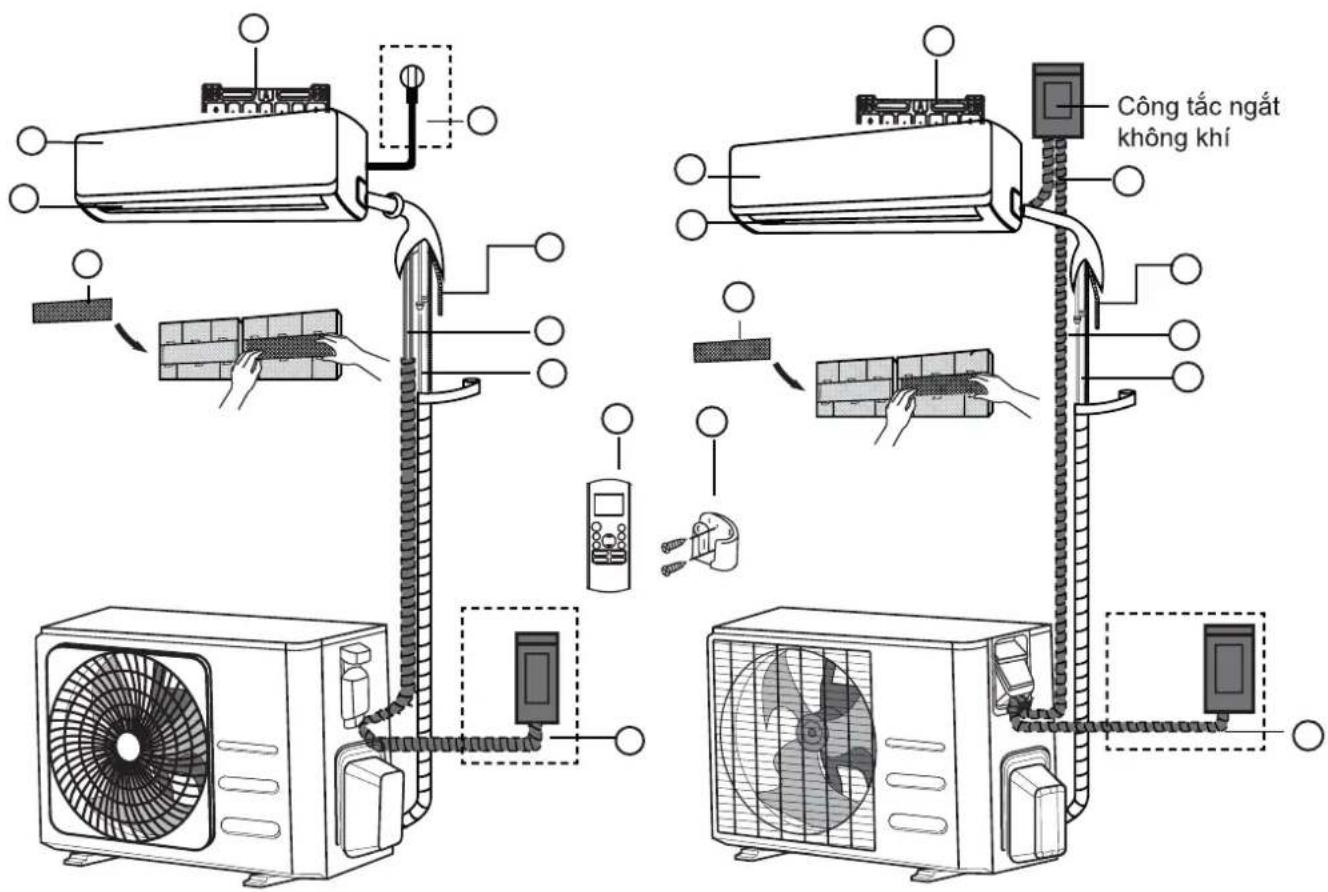

Linh kiện thiết bị....18

Lắp đặt dàn lạnh trong nhà 19

1. Chọn vị trí lắp đặt ....19
2. Lắp tấm treo tương....19
3. Khoan lỗ tường cho đường ống nói....20
4. Chuẩn bị đường ống môi chất lạnh....21
5. Kết nối ống dẫn thoát nước....21
6. Kết nối cáp tín hiệu và cáp nguồn 22
7. Bọc đường ống và cáp....23
8. Gắn dàn lạnh trong nhà....24

Lắp đặt dàn nóng ngoài trời....25

1. Chọn vị trí lắp đặt ....25

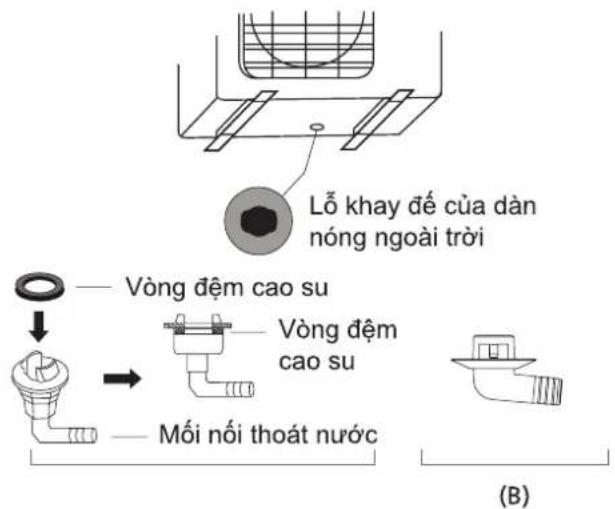

2. Lắp đầu nói thoát nước (Chỉ dành cho thiết bị bơm nhiệt)......26
3. Cố định dàn nóng ngoài trời....26
4. Kết nối cáp tín hiệu và cáp nguồn....28

Kết nối đường ống môi chất lạnh....29

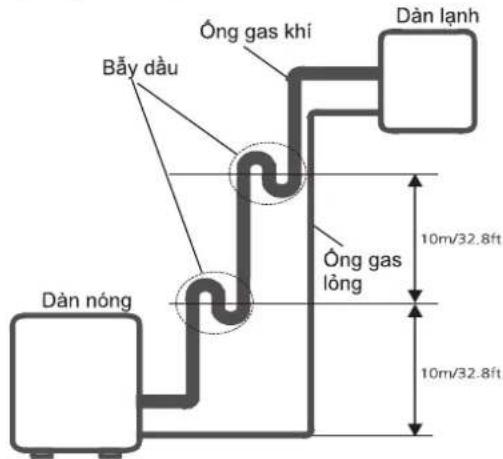

Lưu ý về chiều dài ống 29

Lưu ý khi bổ sung môi chất lạnh 30

Hướng dẫn kết nối – Đường ống môi chất lạnh 31

1. Cất ống 31
2. Loại bò bavia 31
3. Làm loe đầu ống 31
4. Kết nối đường ống

Hút chân không ....

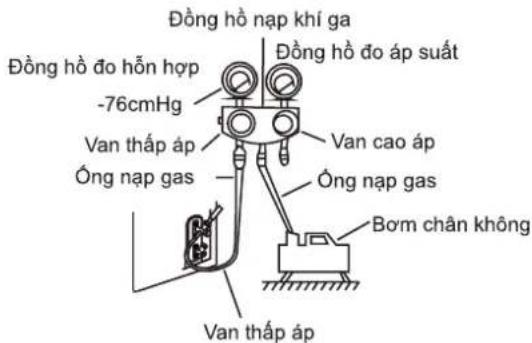

Hướng dẫn hút chân không

Kiểm tra điện và rò rì khí ga 35

Chạy thủ 36

Đóng gói và dỗ kiện hàng dựng thiết bị 37

Điều khoản bảo hành 38

Biện pháp phòng ngừa an toàn

Đọc Biện pháp phòng ngừa an toàn trước khi vận hành và lắp đặt Lắp đặt không đúng cách do bỏ qua các hướng dẫn có thể gây thiệt hại tài sản hoặc thương tích nghiệm trọng.

Mức độ nghiêm trọng của thiệt hại tài sản hoặc thương tích tiềm ấn được phân loại là CẢNH BÁO hoặc THẠN TRỌNG.

CẦNH BÁO

Biểu tượng này biểu thị khả năng gây thương tích hoặc nguy hiểm đến tính mạng.

THÂN TRỌNG

Biểu tượng này biểu thị khả năng gây thiết hại tài sản hoặc hậu quả nghiêm trọng.

CẢNH BÁO

Thiết bị có thể được sử dụng bởi trẻ em từ 8 tuổi trở lên và những người bị suy giảm thể chất, giác quan hoặc tinh thần hoặc thiếu kinh nghiệm và kiến thức nếu họ đã được giám sát hoặc hướng dẫn về cách sử dụng thiết bị theo cách an toàn và hiểu được các mối nguy hiểm có liên quan. Trẻ em không được chơi với thiết bị này. Trẻ em không được làm vệ sinh và bảo trì nếu không có sự giám sát của người lớn (các nước thuộc Liên minh Châu Âu).

Thiết bị này không dành cho những người (kể cả trẻ em) bị suy giảm thể chất, giác quan hoặc tinh thần hoặc thiếu kinh nghiệm và kiến thức trừ khi họ được người chịu trách nhiệm về sự an toàn của họ giám sát hoặc hướng dẫn sử dụng thiết bị. Nên giám sát trẻ em để đảm bảo rằng chúng không nghịch thiết bị.

CẢNH BÁO KHI SỬ DỤNG SẢN PHẨM

• Nếu có tình huống bất thường phát sinh (như có mùi cháy khét), hãy tất ngay thiết bị và ngắt nguồn điện. Liên hệ với đại lý bán hàng của bạn để được hướng dẫn về cách phòng tránh tai nạn điện giật, hỏa hoàn hoặc thương tích.
• Không cho ngón tay, gây hoặc các vật thể khác vào cửa hút gió hoặc cửa thoát khí. Điều này có thể gây thương tích vì quạt có thể quay ở tốc độ cao.
• Không sử dụng các loại thuốc xịt dễ cháy như keo xịt tóc, sơn mài hoặc sơn gần thiết bị. Điều này có thể gây hòa hoàn hoặc cháy.
• Không vận hành máy điều hòa không khí ở những nơi gần hoặc xung quanh khí dễ cháy. Khí thải ra có thể tích tụ xung quanh thiết bị và gây nổ.
• Không vận hành máy điều hòa không khí trong phòng ẩm ướt như phòng tắm hoặc phòng giặt. Tiếp xúc quá nhiều với nước có thể khiển các linh kiện điện bị đoàn mạch.
• Không để cơ thể tiếp xúc trực tiếp với không khí mát trong thời gian dài.
• Không cho phép trẻ em dùa nghịch với máy điều hòa không khí. Trẻ em phải được giám sát xung quanh thiết bị mọi lúc.
• Nếu máy điều hòa không khí được sử dụng cùng với lò đốt hoặc các thiết bị sưới âm khác, hãy thông gió kỹ lượng cho căn phòng để tránh thiếu oxy.
• Trong một số môi trường chức năng nhất định như nhà bếp, phòng máy chủ, v.v., rất khuyến khích sử dụng các thiết bị điều hòa không khí được thiết kế chuyên dụng.

• Tất máy và ngắt nguồn điện trước khi vệ sinh. Nếu không làm như vậy, có thể gây ra tai nạn điện giật.
• Không vệ sinh máy điều hòa không khí với lượng nước quá nhiều.
• Không vệ sinh máy điều hòa không khí bằng các chất tẩy rửa dễ cháy. Chất tẩy rửa dễ cháy có thể gây hòa hoàn hoặc biến dạng.

THẦN TRỘNG

• Tất máy điều hòa không khí và ngắt nguồn điện nếu bạn không sử dụng trong một thời gian dài.
• Tất máy và rút phích cấm thiết bị khi có bão.
• Đảm bảo rằng nước ngưng tụ có thể thoát ra khởi thiết bị mà không bị cần trở.
• Không vận hành máy điều hòa không khí bằng tay ướt. Điều này có thể gây ra tai nạn điện giật.
• Không sử dụng thiết bị cho bất kỳ mục đích nào khác ngoài mục đích sử dụng.
• Không trèo lên hoặc đặt đồ vật lên trên dàn nóng ngoài trời.
• Không để máy điều hòa không khí hoạt động trong thời gian dài khi cửa ra vào hoặc cửa sổ đang mờ, hay nếu độ ẩm quá cao.

CÀNH BÁO VỀ ĐIỆN

• Chỉ sử dụng dây nguồn được chỉ định. Nếu dây nguồn bị hồng, cần phải được thay thế bởi nhà sản xuất, trung tâm bảo hành hoặc những người có chuyên môn tương tự để tránh nguy hiểm.
• Giữ phích cấm điện sạch sẽ. Loại bò bụi bản tích tụ trên hoặc xung quanh phích cấm. Phích cấm bản có thể gây hòa hoàn hoặc tai nạn điện giật.
• Không kéo dây nguồn để rút phích cấm thiết bị. Giữ chắc phích cấm và rút phích cấm ra khởi ở cấm. Kéo trực tiếp dây nguồn có thể làm hỏng dây nguồn, dẫn đến hòa hoàn hoặc tai nạn điện giật.
• Không thay đổi chiều dài của dây cung cấp điện hoặc sử dụng dây nói dài để cấp nguồn cho thiết bị.
• Không dùng chung ở cắm điện với các thiết bị khác. Việc cấp nguồn không đúng cách hoặc không đủ có thể gây hòa hoàn hoặc tai nạn điện giật.
• Sản phẩm phải được nói đất đúng cách tại thời điểm lắp đặt, nếu không có thể gây ra tai nạn điện giật.
• Đối với tất cả các công việc liên quan đến điện, hãy tuân thủ tất cả các tiêu chuẩn, quy định về hệ thống dây điện của địa phương và quốc gia cũng như Hưởng dẫn lắp đặt. Kết nối cấp thật chặt và kẹp chặt cấp để ngăn các lực bên ngoài làm hồng cầu dấu dây điện. Kết nối điện không đúng cách có thể sinh nhiệt và gây hòa hoạn, và cũng có thể gây ra tai nạn điện giật. Tất cả các kết nối điện phải được thực hiện theo Sở đồ kết nối điện nằm trên các tâm vật liệu của các dàn lạnh trong nhà và dàn nóng ngoài trời.
• Tất cả hệ thống dây điện phải được bố trí hợp lý để đảm bảo rằng nắp bằng điều khiển có thể đóng đúng cách. Nếu nắp bằng điều khiển không được đóng đúng cách, nó có thể gây ra hiện tượng ăn mòn và khiến các điểm kết nối trên cầu dấu dây điện nóng lên, bắt lửa hoặc gây ra tai nạn điện giật.
• Nếu kết nối nguồn điện với hệ thống dây điện cố định, thì phải kết hợp thiết bị ngắt kết nối toàn cực có độ hồ tối thiểu 3 mm ở tất cả các cực và có dòng rò có thể vượt quá 10 mA, thiết bị ngắt dòng điện dư (RCD) có dòng điện dư định mức không vượt quá 30 mA và thiết bị ngắt kết nối trong hệ thống dây điện cố định theo các quy tắc nối dây điện.

Đèn UV-C (Chỉ áp dụng cho thiết bị có đèn UV-C)

Thiết bị này có đèn UV-C. Hây đọc hướng dẫn bảo trì trước khi mở thiết bị.

1. Không vận hành đèn UV-C bên ngoài thiết bị.
2. Không được vận hành các thiết bị bị hồng.
3. Việc sử dụng thiết bị không đúng mục đích hoặc vỏ ngoài bị hồng có thể khiển bức xạ UV-C nguy hiểm thoát ra ngoài. Ngay cả với liều lượng thấp, bức xạ UV-C vẫn có thể gây hại cho mất và da.
4. Trước khi mở bộ phận có biểu tượng nguy hiểm BỨC XẠ TIA CỤC TÍM để tiến hành BẢO TRÌ THIẾT BỊ, bạn nên ngắt nguồn điện.
5. Không thể vệ sinh, sửa chữa và thay thế đèn UV-C.
6. Không được tháo TÂM CHÂN UV-C có biểu tượng nguy hiểm BỨC XẠ TIA CỰC TÍM.
   CẢNH BÁO Thiết bị này có bộ phát tia UV. Không nhìn thẳng vào đèn báo UV này.

CẢNH BÁO KHI LẮP ĐẶT SẢN PHẨM

1. Việc lắp đặt phải được thực hiện bởi đại lý hoặc chuyên gia được ủy quyền. Lắp đặt không đúng cách có thể gây rò rì nước, tai nạn điện giật hoặc hòa hạn.
2. Việc lắp đặt phải được thực hiện theo các hướng dẫn lắp đặt. Lắp đặt không đúng cách có thể gây rò rì nước, tai nạn điện giật hoặc hòa hoạn.
   (Ổ' khu vực Bắc Mỹ, việc lắp đặt phải được thực hiện theo yêu cầu của NEC và CEC chỉ bởi nhân viên được ủy quyền.)
3. Liên hệ với kỹ thuật viên dịch vụ được ủy quyền đề sửa chữa hoặc bảo trì thiết bị này. Thiết bị này phải được lắp đặt theo quy định quốc gia về hệ thống dây điện.
4. Chỉ sử dụng các phụ kiện, linh kiện và phụ tùng chuyên dụng được giao kèm theo máy để lắp đặt. Sử dụng các linh kiện không đạt tiêu chuẩn có thể gây rò rì nước, tai nạn điện giật, hòa hoàn và có thể làm hồng thiết bị.
5. Lắp đặt thiết bị ở vị trí chắc chắn, có thể chịu được trọng lượng của thiết bị. Nếu vị trí đã chọn không chịu được trọng lượng của thiết bị hoặc việc lắp đặt không được thực hiện đúng cách, thiết bị có thể bị rơi và gây thương tích hoặc thiết hại nghiệm trọng.
6. Lắp đặt đường ống thoát nước theo hướng dẫn trong tài liệu hướng dẫn này. Hệ thống thoát nước không phù hợp có thể gây ra các thiệt hại do nước cho nhà và tài sản của bạn.
7. Đối với các thiết bị có bộ phận sưới điện phụ trợ, không lắp đặt thiết bị trong phạm vi 1 mét (3 feet) đối với bất kỳ vật liệu dễ cháy nào.
8. Không lắp đặt thiết bị ở vị trí có thể tiếp xúc với khí dễ cháy bị rò rì. Nếu khí dễ cháy tích tụ xung quanh thiết bị, nó có thể gây hòa hoạn.
9. Không bật nguồn cho đến khi hoàn thành tất cả các thao tác.
10. Khi di chuyển hoặc thay đổi vị trí lắp máy điều hòa không khí, hãy tham khảo ý kiến của các kỹ thuật viên dịch vụ có kinh nghiệm để ngắt kết nối và lắp đặt lại thiết bị.
11. Về cách lắp đặt thiết bị vào giá đỡ, vui lòng đọc thông tin chi tiết trong các phần “lắp đặt dàn lạnh trong nhà” và “lắp đặt dàn nóng ngoài trời”.

LƯU Ý VỀ THÔNG SỐ KỸ THUẬT CỦA CẦU CHÌ

Bảng mạch (PCB) của máy điều hòa không khí được thiết kế với cầu chỉ để bảo vệ quá dòng. Các thông số kỹ thuật của cầu chỉ được in trên bằng mạch, chằng hạn như: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, ...

CHÚ Ý: Đối với các thiết bị có môi chất lạnh R32 hoặc R290, chỉ có thể sử dụng cầu chỉ góm chống nổ.

Lưu ý về khí Flo (Không áp dụng cho thiết bị sử dụng môi chất lạnh R290)

1. Máy điều hòa không khí này có chứa khí nhà kính flo hóa. Để biết thông tin cụ thể về loại khí và lượng khí, vui lòng tham khảo nhân liên quan trên chính thiết bị hoặc “Hướng dẫn sử dụng – Tờ thông tin sản phẩm” trong bao bì đóng gói của dàn nóng ngoài trời. (Chỉ các sản phẩm của Liên minh châu Âu).
2. Việc lắp đặt, bảo dưỡng, bảo trì và sửa chữa thiết bị này phải được thực hiện bởi kỹ thuật viên đã được chứng nhận.
3. Việc tháo dỡ và tái chế sản phẩm phải được thực hiện bởi kỹ thuật viên đã được chứng nhận.
4. Đối với thiết bị chứa khí nhà kính flo hóa với số lượng từ 5 tấn CO tương đương trở lên, nhưng ít hơn 50 tấn CO tương đương, nếu hệ thống có lắp đặt một hệ thống phát hiện rò rì, thiết bị phải được kiểm tra rò rì ít nhất 24 tháng một lần.
5. Khi thiết bị được kiểm tra rò rì, nên lưu giữ hồ sơ thích hợp của tất cả các lần kiểm tra.

CẢNH BÁO khi sử dụng môi chất lạnh R32/R290

• Khi sử dụng môi chất lạnh để cháy, thiết bị phải được bảo quản trong khu vực thông gió tốt, nơi có kích thước phòng tương ứng với diện tích phòng theo quy định để vận hành.
  Đối với các model sử dụng môi chất lạnh R32:
  Thiết bị phải được lắp đặt, vận hành và bảo quản trong phòng có diện tích sàn lớn hơn 4m.
  Đối với các model sử dụng môi chất lạnh R290, thiết bị phải được lắp đặt, vận hành và bảo quản trong phòng có diện tích sản lớn hơn:
  thiết bj <= 9000Btu/h: 13m
  thiết bị > 9000Btu/h và <= 12000Btu/h: 17m
  thiết bị > 12000Btu/h và <= 18000Btu/h: 26m
  thiết bị > 18000Btu/h và <= 24000Btu/h: 35m
• Không được sử dụng các đầu nối cơ học có thể tái sử dụng và các mối nối loe trong nhà. (Yêu cầu Tiêu chuẩn EN).
• Các đầu nối cơ học được sử dụng trong nhà phải có tốc độ không quá 3g/năm ở 25% áp suất tối đa cho phép. Khi các đầu nối cơ khí được tái sử dụng trong nhà, các bộ phận bịt kín phải được làm mới. Khi các mối nối loe được tái sử dụng trong nhà, phần loe phải được chế tạo lại. (Yêu cầu Tiêu chuẩn UL)
• Khi các đầu nối cơ khí được tái sử dụng trong nhà, các bộ phận bịt kín phải được làm mới. Khi các mối nối loe được tái sử dụng trong nhà, phần loe phải được chế tạo lại. (Yêu cầu Tiêu chuẩn IEC)
• Các đầu nối cơ học được sử dụng trong nhà phải tuân theo ISO 14903.

Cảnh báo khi thải bờ Máy điều hòa không khí

• "Ký hiệu hình bên cho biết không nên hủy bỏ máy cùng với rác thải gia dụng. Để giúp bảo vệ môi trường và để bảo vệ sức khỏe của mọi người - không bị ảnh hưởng bởi việc xà rác thải không kiểm soát, hãy tái sử dụng vật liệu bao gói một cách có trách nhiệm nhằm tăng cường việc sử dụng bền vững các nguồn vật liệu.
• Khi cần hủy bỏ máy này trong tương lai, không được thải bỏ máy chung với rác thải thông thường. Hãy chuyển máy này đến điểm thu gom sản phẩm thải bỏ điện, điện tử gần nhất - được nếu trên trang web của Toshiba www.toshiba-lifestyle.com/vn

Thông số kỹ thuật và tính năng của thiết bị

Màn hình dàn lạnh trong nhà

Các model khác nhau có bằng điều khiển phía trước và cửa sở hiển thị khác nhau. Không phải tất cả các đèn báo mô tả bên dưới đều có sẵn cho máy điều hòa không khí bạn đã mua. Vui lòng kiểm tra cửa sở hiển thị trong nhà của thiết bị bạn đã mua.

Các hình ảnh minh họa trong hướng dẫn sử dụng này chỉ dành cho mục đích giải thích. Hình dạng thực tế của dàn lạnh trong nhà có thể hơi khác một chút. Hình dạng thực tế sẽ được ưu tiên áp dụng.

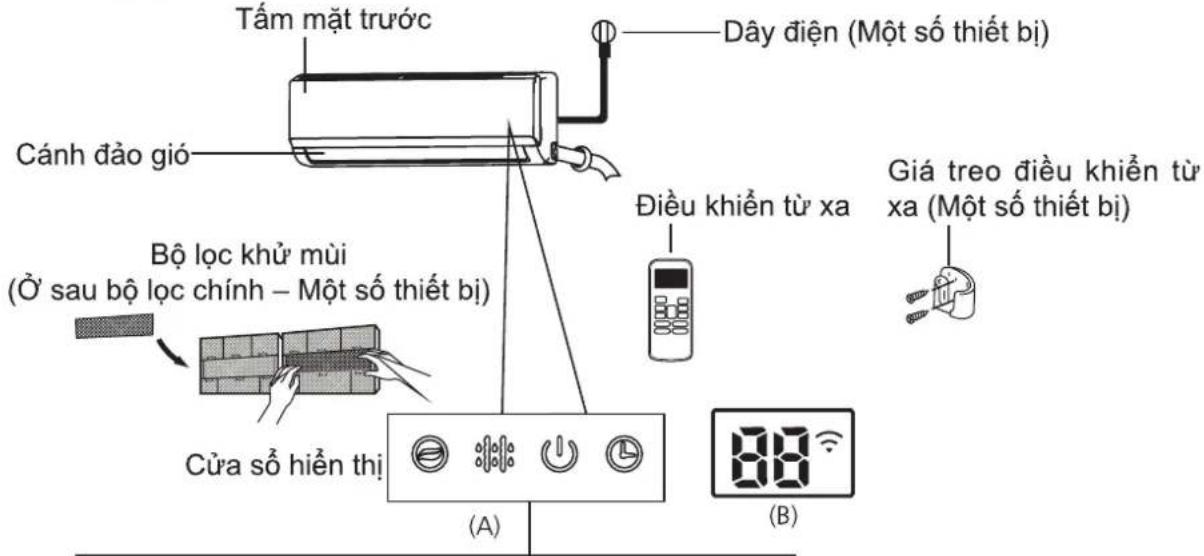

Tấm mặt trước Cánh đảo gió Bộ lọc khử mùi (Ở sau bộ lọc chính – Một số thiết bị) Cửa sổ hiền thị (A) Dây điện (Một số thiết bị) Điều khiển từ xa Giá treo điều khiển từ xa (Một số thiết bị) (B)

khi tính năng

được kích hoạt (một số thiết bị)

khi tính năng xà đông tuyệt được kích hoạt.

khi thiết bị được bật.

khi chế độ HỆN GIỜ được cải đặt.

khi tính năng Điều khiển không dây được kích hoạt (một số thiết bị)

Hiển thị nhiệt độ, tính năng vận hành và mã Lỗi: Khi chức năng ECO (một số thiết bị) được kích hoạt, “ 88 ” sẽ sáng dần từng chữ theo thứ tự E 0 -- nhiệt độ đã cải đặt -- E ..... trong khoảng thời gian một giây.

ON" trong 3 giây khi:

• Chế độ được cải đặt (nếu thiết bị đang TẮT, 011" vãn sáng khi chế độ được cải đặt)
• Các tính năng, ĐẢO GIÓ, hoặc YÊN TỈNH được bật “CF” trong 3 giây khi:
• Chế độ được cải đặt
• Các tính năng , ĐẢO GIÓ, hoặc YÊN TỈNH được tất

cF" khi tính năng Ngăn không khí lạnh được bật
df" khi xả đông tuyệt (thiết bị
5C " khi thiết bị tự làm sạch (một số thiết bị)
FP" khi tính năng sưới âm 8°C (một số thiết bị) được bật

Ý nghĩa của Mã hiển thị

Nhiệt độ vận hành

Khi máy điều hòa không khí của bạn được sử dụng ngoài các phạm vi nhiệt độ sau, một số tính năng bảo vệ an toàn nhất định có thể kích hoạt và khiển thiết bị ngùng hoạt động.

Loại hai khối rời, inverter

	Chế độ	Chế độ	Chế độ
Nhiệt độ phòng	17°C - 32°C(62°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Nhiệt độ ngoài trời	0°C - 50°C(32°F - 122°F)	-15°C - 30°C(5°F - 86°F)	0°C - 50°C(32°F - 122°F)
	-15°C – 50°C(5°F – 122°F)(Đối với cácmodel có hệthống làmnhiệt độ thấp.)
	0°C – 52°C(32°F – 126°F)(Đối với cácmodel		0°C – 52°C(32°F – 126°F)(Đối với cácmodel

ĐỐI VỚI DÀN NÓNG NGOÀI TRỜI CÓ BỘ PHẠN SƯỜI ĐIỆN PHỤ TRỢ

Khi nhiệt độ ngoài trời dưới 0°C (32°F), chúng tôi khuyến nghị cắm thiết bị mọi lúc để đảm bảo hiệu suất hoạt động trơn tru.

Loại không inverter

	Chế độ	Chế độ SƯỜI ÁM	Chế độ
Nhiệt độ phòng	17°C-32°C (62°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Nhiệt độ ngoài trời	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C – 43°C (19°F – 109°F)(Đối với các model có hệ thống nhiệt độ thấp)		18°C-43°C (64°F-109°F)
	18°C – 52°C (64°F – 126°F)(Đối với các model		18°C – 52°C (64°F – 126°F)(Đối với các model

CHÚ Ý: Độ ẩm tương đối trong phòng dưới 80%. Nếu máy điều hòa không khí hoạt động quá ngưỡng chỉ số này, bề mặt của máy điều hòa không khí có thể xuất hiện hơi nước ngưng tụ. Vui lòng đặt cánh đảo gió dọc về góc tối đa (theo chiều dọc so với sàn) và cải đặt chế độ quạt CAO.

Đề tối ưu hóa thêm hiệu suất của thiết bị, hãy làm như sau:

• Đóng cửa ra vào và cửa sổ.
- Hạn chế tiêu thụ năng lượng bằng cách sử dụng các chức năng và
- Không chặn cửa hút gió hoặc cửa thoát khí.
- Thường xuyên kiểm tra và vệ sinh lưới lọc.

Hướng dẫn sử dụng điều khiển từ xa bằng hồng ngoại không được nêu trong sách hướng dẫn này. Không phải tất cả các chức năng đều có sẵn cho máy điều hòa không khí, vui lòng kiểm tra màn hình hiển thị của dàn lạnh và điều khiển từ xa của thiết bị bạn đã mua.

Các tính năng khác

• Tự khởi động lại (một số thiết bị) Nếu bị mất điện, thiết bị sẽ tự khởi động lại với các cải đặt trước đó sau khi nguồn điện được khởi phục.
• Chống nấm mốc (một số thiết bị) Khi tất thiết bị từ các chế độ TỰ ĐỘNG ( ) hoặc máy điều hòa không khí sẽ tiếp tục hoạt động ở công suất rất thấp để làm khô nước ngưng tụ và ngăn nấm mốc phát triển.
• Điều khiển không dây (một số thiết bị) Điều khiển không dây cho phép bạn điều khiển máy điều hòa không khí bằng điện thoại di động và kết nối không dây. Các thao tác truy cập, thay thế, bảo trì thiết bị USB phải được thực hiện bởi đội ngũ nhân viên chuyên nghiệp.
• Ghi nhớ góc cánh đảo gió (một số thiết bị) Khi bật thiết bị, cánh đảo gió sẽ tự động quay về góc trước đó.
• Phát hiện rò rì môi chất lạnh (một số thiết bị) Dàn lạnh trong nhà sẽ tự động hiển thị "EC" hoặc "EL0C" hoặc từng model) khi phát hiện rò rì môi chất lạnh.

- Chế độ

Chức năng được sử dụng để giảm mức tiêu thụ năng lượng trong thời gian bạn ngủ (và không cần cải đặt nhiệt độ giống nhau để duy trì sự thoải mái). Chức năng này chỉ được kích hoạt thông qua điều khiển từ xa. Và chức năng không khả dụng ở chế độ QUẠT hoặc

Nhân nút SLEEP

1°C (2°F) sau 1 giờ và tăng 1°C (2°F) sau một giờ tiếp theo. Ổ' chế độ SU'ÔI ÂM, thiết bị sẽ giảm 1°C (2°F) 1 giờ và giảm thêm 1°C (2°F) sau một giờ tiếp theo.

Tính năng sẽ dùng sau 8 giờ và hệ thống sẽ tiếp tục hoạt động với

• Cài đặt góc thời gió

Cài đặt góc thời gió theo chiều dọc

Khi thiết bị đang bật, sử dụng nút SWING/DIRECT (ĐẢO GIÓ/HƯỚNG GIÓ) trên điều khiển từ xa để cải đặt hướng gió (theo góc thẳng đứng). Vui lòng tham khảo Sách hướng dẫn sử dụng điều khiển từ xa để biết thông tin chi tiết.

LƯU Ý VỀ GÓC CÁNH ĐÀO GIÓ

Khi sử dụng chế độ

không đặt cánh đào gió ở góc quá thẳng đứng trong thời gian dài. Điều này có thể khiển nước ngưng tụ trên cánh đào gió và rơi xuống sàn nhà hoặc đồ đặc của bạn.

Khi sử dụng chế độ

đặt cánh đảo gió ở một góc quá nhỏ có thể làm giảm hiệu suất của thiết bị do lường không khí bị hạn chế.

CHÚ Ý: Theo yêu cầu tiêu chuẩn tương đối, vui lòng đặt cánh đảo gió dọc về góc tối đa khi kiểm tra khả năng sưới ẩm.

Cài đặt góc thời gió theo chiều ngang

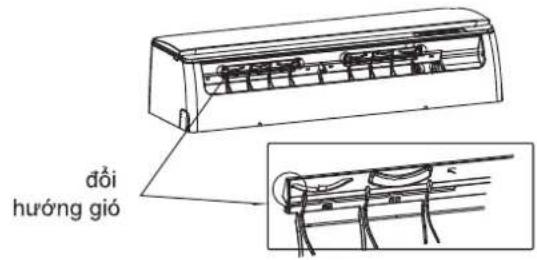

Góc thời gió theo chiều ngang phải được cải đặt thủ công. Giữ chặt đổi hướng gió (Xem Hình B) và điều chỉnh thủ công theo hướng bạn muốn.

Đối với một số thiết bị, góc thời gió theo chiều ngang có thể được cải đặt bằng điều khiển tử xa. Vui lòng tham khảo Sách hướng dẫn sử dụng điều khiển tử xa.

Vận hành thủ công (không sử dụng điều khiển từ xa)

THẦN TRỘNG

thủ công chỉ dành cho mục đích thử nghiệm và vận hành khẩn cấp. Vui lòng không sử dụng chức năng này trừ khi làm mất điều khiển từ xa và thực sự cần thiết. Để khởi phục vận hành bình thường, hãy sử dụng điều khiển từ xa để kích hoạt thiết bị. Thiết bị phải được tất trước khi vận hành thủ công.

Để vận hành thiết bị của bạn theo cách thủ công:

1. Mở nắp che phía trước của dàn lạnh trong nhà.

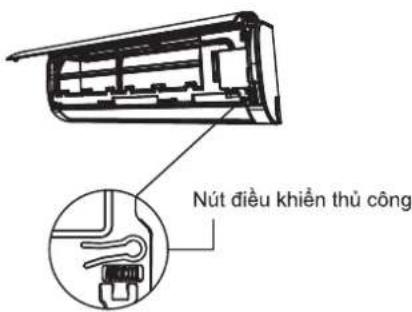

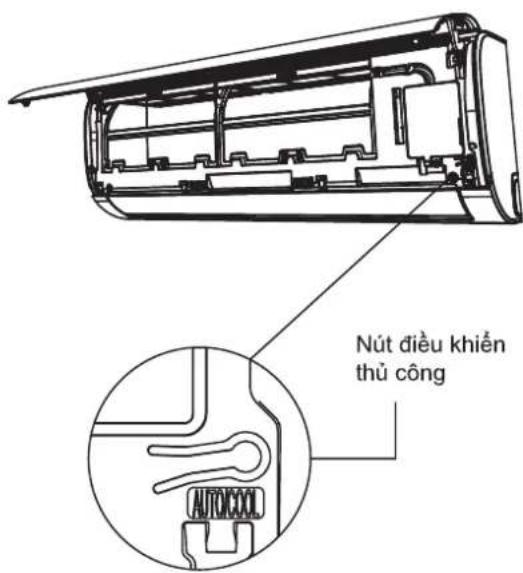

2. Xác định vị trí nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) ở phía bên phải của thiết bị.
3. Nhân nút MANUAL CONTROL (ĐIỀU KHIẾN THỦ CÔNG) một lần để kích hoạt chế độ TỰ ĐÔNG CƯỞNG BỨC.
4. Nhân nút MANUAL CONTROL (ĐIỀU KHIẾN THỦ CÔNG) một lần nữa để kích hoạt chế độ LÀM CƯỞNG BỨC.
5. Nhân nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) lần thứ ba để tất thiết bị.
6. Đóng nắp che phía trước.

Phạm vi

CHÚ Ý: Không dùng tay để điều chỉnh cánh đảo gió. Điều này sẽ khiến cánh đảo gió hoạt động không đồng bộ. Nếu điều này xảy ra, hãy tất thiết bị và rút phích cắm trong vài giây, sau đó khởi động lại thiết bị. Thao tác này sẽ cải đặt lại cánh đảo gió.

Hình A

THẦN TRỌNG

Không cho ngón tay vào hoặc để gần quạt gió và đường hút của thiết bị. Quạt tốc độ cao bên trong thiết bị có thể gây thương tích.

đổi hướng gió

Hình B

Nút điều khiển thù công

Vệ sinh dàn lạnh trong nhà

TRƯỚC KHI VỆ SINH HOẠC BẢO TRÌ

LUÔN TẮT HỆ THỐNG MÁY ĐIỀU HÒA KHÔNG KHÍ CỦA BẠN VÀ NGẮT NGUỒN ĐIỆN TRƯỚC KHI VỆ SINH HOẠC BẢO TRÌ.

THÂN TRỌNG

Chỉ sử dụng vải khô, mềm để lau sạch thiết bị. Nếu thiết bị quá bản, bạn có thể dùng khăn thẩm nước ẩm để lau sạch thiết bị.

• Không sử dụng hóa chất hoặc vài được xử lý bằng hóa chất để vệ sinh thiết bị
• Không sử dụng benzen, chất pha loãng sơn, bột đánh bóng hoặc các dung môi khác để vệ sinh thiết bị. Chứng có thể khiển bề mặt nhựa bị nứt hoặc biến dạng.
• Không sử dụng nước nóng hơn 40°C (104°F) để vệ sinh nắp che phía trước. Điều này có thể khiển nắp che bị biến dạng hoặc đổi màu.

Vệ sinh lưới lọc

Máy điều hòa không khí bị tắc có thể làm giảm hiệu quả làm của thiết bị và cũng có thể gây hại cho sức khỏe của bạn. Đảm bảo vệ sinh lưới lọc hai tuần một lần.

1. Nhắc nắp che phía trước của dàn lạnh trong nhà lên.

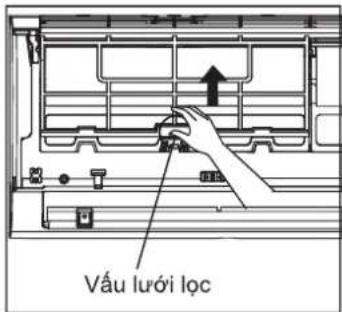

2. Trước tiên, nhân vào vâu ở đầu lưới lọc để nói lòng khóa, nâng lưới lọc lên rồi kéo về phía bạn.
3. Lúc này, kéo lưới lọc ra.
4. Nếu lưới lọc của bạn có một bộ lọc không khí nhỏ, hãy tháo bộ lọc ra khởi lưới lọc lớn hơn. Vệ sinh bộ lọc không khí này bằng máy hút bụi cầm tay.

5. Vệ sinh lưới lọc lớn bằng nước xà phòng ẩm. Đảm bảo sử dụng chất tẩy rửa nhẹ.

6. Rửa sạch lưới lọc bằng nước sạch, sau đó giữ sạch nước thừa.

7. Phơi lưới lọc ở nơi khô ráo, thoáng mát và tránh để lưới lọc tiếp xúc trực tiếp với ánh nắng mặt trời.
8. Khi lưới lọc đã khô, hãy kép lại bộ lọc không khí vào lưới lọc lớn hơn, sau đó đầy lưới lọc về vị trí cũ bên trong dàn lạnh.
9. Đóng nắp che phía trước của dàn lạnh trong nhà.

Vấu lưới lọc

Tháo bộ lọc không khí khởi mật sau của lưới lọc lớn hơn (một số thiết bị)

Không chạm vào bộ lọc không khí (Plasma) trong ít nhất 10 phút sau khi tất thiết bị.

THẦN TRỘNG

• Trước khi thay lưới lọc hoặc vệ sinh, hãy tất thiết bị và ngắt nguồn điện.
• Khi tháo lưới lọc, không chạm vào các linh kiện kim loại trong thiết bị. Các cạnh kim loại sắc nhọn có thể gây đứt tay.
• Không dùng nước để vệ sinh bên trong dàn lạnh. Điều này có thể phá hủy lớp cách điện và gây tai nạn điện giật.
• Không để lưới lọc tiếp xúc trực tiếp với ánh nắng mặt trời khi phơi khô. Điều này có thể khiển lưới lọc co lại.

Lời nhắc về lưới lọc (Tùy chọn)

Lời nhắc vệ sinh lưới lọc

Sau 240 giờ sử dụng, hiển thị trên dàn lạnh trong nhà sẽ nhập nháy "CL". Đây là lời nhắc vệ sinh lưới lọc của bạn. Sau 15 giây, thiết bị sẽ quay về màn hình hiển thị trước đó.

Để đặt lại lời nhắc, nhân nút LED (Đèn LED) trên điều khiển từ xa của bạn 4 lần hoặc nhân nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) 3 lần. Nếu bạn không đặt lại lời nhắc, báo “CL” sẽ nhập nháy mỗi khi bạn khởi động lại thiết bị.

Lời nhắc thay thế lưới lọc

Sau 2.880 giờ sử dụng, hiển thị trên dàn lạnh trong nhà sẽ nhập nháy "nF". Đây là lời nhắc thay thế bộ lọc của bạn. Sau 15 giây, thiết bị sẽ quay về màn hình hiển thị trước đó.

Để đặt lại lời nhắc, nhân nút LED (Đèn LED) trên điều khiển từ xa của bạn 4 lần hoặc nhân nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) 3 lần. Nếu bạn không đặt lại lời nhắc, báo "nF" sẽ nhập nháy mỗi khi bạn khởi động lại thiết bị.

THẦN TRỌNG

• Mọi công việc bảo trì và vệ sinh dàn nóng ngoài trời phải được thực hiện bởi đại lý được ủy quyền hoặc nhà cung cấp dịch vụ được cấp phép.
• Mọi công việc sửa chữa thiết bị phải được thực hiện bởi đại lý được ủy quyền hoặc nhà cung cấp dịch vụ được cấp phép.

Bảo dưỡng – Không sử dụng trong thời gian dài

Nếu bạn dự định không sử dụng máy điều hòa không khí trong một thời gian dài, hãy làm như sau:

Vệ sinh các lưới lọc

Bật chức năng QUẠT cho đến khi thiết bị khô hoàn toàn

Tất thiết bị và ngắt Nguồn điện

Tháo pin khởi điều khiển từ xa

Bảo dưỡng – Kiểm tra trước mùa sử dụng

Sau thời gian dài không sử dụng hoặc trước giai đoạn sử dụng thường xuyên, hãy làm như sau:

Kiểm tra tình trạng hư hồng của dây điện

Vệ sinh các lưới lọc

Kiểm tra hiện tượng rò rỉ

Đảm bảo không có vật cần ở tất cả các cửa hút gió và cửa thoát khí

Xù lý sự cố

BIỆN PHÁP PHÒNG NGỦA AN TOÀN

Nếu có BẮT KỸ tinh huống nào sau đây xảy ra, hãy tất thiết bị của bạn ngay lập tức!

• Dây nguồn bị hồng hoặc nóng bất thường
- Bạn ngửi thấy mùi cháy khét
• Thiết bị phát ra âm thanh lớn hoặc bất thường
- Cầu chỉ điện bị nổ hoặc cầu dao thường xuyên bị ngắt
- Nước hoặc các vật thể khác rơi vào hoặc rơi ra khởi thiết bị

KHÔNG CÓ TỰ SỦA TRONG CÁC TÌNH HUỐNG NÀY! LIÊN HỆ NGAY VỚI NHÀ CUNG CÁP DỊCH VỤ ĐƯỢC ỦY QUYỀN!

Các vấn đề thường gặp

Các vấn đề sau đây không phải là sự cố và trong hầu hết các trường hợp, không cần phải tiến hành sửa chữa.

Vấn đề	Nguyên nhân có thể
Thiết bị không lên nguồn khi nhân nút ON/OFF (BẠT/TẮT)	Thiết bị có tính năng bảo vệ trong 3 phút, giúp thiết bị không bị quá tải. Không thể khởi động lại thiết bị trong vòng ba phút sau khi tất.
Thiết bị thay đổi từ chế độ LÀM /SUỐI ÁM sang chế độ QUẬT	Thiết bị có thể thay đổi cải đặt để ngăn hình thành tuyệt trên thiết bị. Khi nhiệt độ tăng, thiết bị sẽ bắt đầu hoạt động lại ở chế độ đã chọn trước đó.
	Đã đạt đến nhiệt độ cải đặt, tại thời điểm đó, thiết bị sẽ tất máy nén. Thiết bị sẽ tiếp tục hoạt động khi nhiệt độ dao động trở lại.
Dàn lạnh trong nhà phun sương trắng	Ở những vùng ẩm ướt, sự chênh lệch nhiệt độ lớn giữa không khí trong phòng và không khí được điều hòa có thể tạo ra sương trắng.
Cả dàn lạnh trong nhà và dàn nóng ngoài trời đều phun sương trắng	Khi thiết bị khởi động lại ở chế độ SUỐI ÁM sau khi xả đông tuyệt, sương trắng có thể thoát ra do độ ẩm được tạo ra từ quá trình xả đông tuyệt.
Dàn lạnh trong nhà phát ra tiếng ổn	Có thể xuất hiện tiếng không khí ổn khi cánh đảo gió quay về vị trí ban đầu.
	Có thể xuất hiện tiếng cốt kết sau khi vận hành thiết bị ở chế độ SUỐI ÁM do sự giãn nở và co lại của các lĩnh kiện bằng nhựa của thiết bị.
Cả dàn lạnh trong nhà và dàn nóng ngoài trời đều phát ra tiếng ổn	Tiếng rít nhỏ trong quá trình vận hành: Điều này là bình thường và gây ra bởi khí ga lạnh đi qua cả dàn lạnh trong nhà và dàn nóng ngoài trời.
	Tiếng rít nhỏ khi hệ thống khởi động, vừa ngừng chạy hoặc đang xả đông tuyệt: Tiếng ổn này là bình thường và gây ra bởi khí ga lạnh ngừng lại hoặc thay đổi hướng đi.
	Tiếng rít: Hiện tượng giãn nở và co lại bình thường của các lĩnh kiện bằng nhựa và kim loại do thay đổi nhiệt độ trong quá trình vận hành có thể gây ra tiếng rít chói tai.
Dàn nóng ngoài trời phát ra tiếng ổn	Thiết bị sẽ tạo ra các âm thanh khác nhau tùy theo chế độ vận hành hiện tại.
Bụi thoát ra từ dàn lạnh trong nhà hoặc dàn nóng ngoài trời	Thiết bị có thể tích tụ bụi trong thời gian dài không sử dụng, bụi này sẽ thoát ra khi bật thiết bị. Có thể giảm bót bụi tích tụ bằng cách bọc thiết bị lại trong thời gian dài không hoạt động.
Thiết bị có mùi hỏi	Thiết bị có thể hấp thụ mùi từ môi trường (chằng hạn như đồ nội thất, quá trình nấu ăn, thuốc lá, ) và phát ra mùi hỏi trong quá trình vận hành.
	Lưới lọc của thiết bị đã bị ẩm mốc và cần được vệ sinh.
Quạt của dàn nóng ngoài trời không hoạt động	Trong quá trình vận hành, tốc độ quạt được kiểm soát để tối ưu hóa hoạt động của sản phẩm.
Hoạt động thất thường, không ổn định hoặc thiết bị không phản hồi	Nhiễu sóng từ điện thoại di động và bộ kích sóng từ xa có thể khiến thiết bị gặp trục trặc.Trong trường hợp này, hãy thử làm như sau:Ngắt nguồn điện, sau đó kết nối lại.Nhấn nút ON/OFF (BẮT/TẮT) trên điều khiển từ xa để khởi động lại.

CHÚ Ý: Nếu vấn đề vẫn tiếp diễn, hãy liên hệ với đại lý bán hàng tại địa phương hoặc trung tâm bảo hành. Cung cấp cho họ mô tả chi tiết về sự cố của thiết bị cũng như số

Xù lý sự cố

Khi xảy ra sự cố, vui lòng kiểm tra các điểm sau trước khi liên hệ với

Vấn đề	Nguyên nhân có thể	Cách giải quyết
Hiệu quả làm kém	Cải đặt nhiệt độ cao hơn nhiệt độ phòng	Giảm cải đặt nhiệt độ
	Bộ trao đổi nhiệt trên dàn lạnh trong nhà hoặc dàn nóng ngoài trời bị bản	Vệ sinh bộ trao đổi nhiệt bị ảnh hưởng
	Lưới lọc bị bản	Tháo lưới lọc và vệ sinh lưới lọc theo hướng dẫn
	Cửa hút gió hoặc cửa thoát không khí của một trong hai khối bị chặn	Tất thiết bị, loại bỏ vật cần và bật lại thiết bị
	Cửa ra vào và cửa sổ đang mở	Đảm bảo rằng tất cả các cửa ra vào và cửa sổ đều được đóng trong quá trình vận hành thiết bị
	Nhiệt độ quá cao do ánh nắng mặt trời	Đóng cửa sổ và kéo rèm cửa trong thời gian nhiệt độ cao hoặc nắng gắt
	Quá nhiều nguồn nhiệt trong phòng (người, máy tính, thiết bị điện tử,)	Giảm số lượng nguồn nhiệt
	sử dụng trong thời gian dài	Kiểm tra hiện tượng rò rỉ, làm kín lại nếu cần thiết và bơm đầy môi chất lạnh
	Chức năng YÊN TỈNH được kích hoạt (chức năng tùy chọn)	Chức năng YÊN TỈNH có thể làm giảm hiệu suất của sản phẩm bằng cách giảm tần suất vận hành. Tất chức năng YÊN TỈNH.
Thiết bị không hoạt động	Mất điện	Đợi nguồn điện được khởi phục
	Nguồn điện bị tất	Bật nguồn điện lên
	Cầu chỉ bị cháy	Thay thế cầu chỉ
	Điều khiển từ xa bị hết pin	Thay pin
	Tính năng bảo vệ trong 3 phút của Thiết bị đã được kích hoạt	Đợi ba phút sau khi khởi động lại thiết bị
	Hẹn giờ được kích hoạt	Tất hạn giờ
Thiết bị khởi động và dùng thường xuyên	Có quá nhiều hoặc quá ít môi chất lạnh trong hệ thống	Kiểm tra hiện tượng rò rỉ và bơm thêm môi chất lạnh vào hệ thống.
	Khí hoặc hơi không nén được đã xâm nhập vào hệ thống.	Rút khí hoặc hơi và bơm thêm môi chất lạnh vào hệ thống
	Máy nén bị hồng	Thay thế máy nén
	Điện áp quá cao hoặc quá thấp	Lắp đặt bộ ổn áp để điều chỉnh điện áp
Hiệu quả sưới ẩm kém	Nhiệt độ ngoài trời rất thấp	Sử dụng thiết bị sưới phụ trợ
	Không khí lạnh tràn vào phòng qua cửa ra vào và cửa sổ	Đảm bảo rằng tất cả các cửa ra vào và cửa sổ đều được đóng trong quá trình sử dụng
	Nồng độ môi chất lạnh thấp do rò rỉ hoặc sử dụng trong thời gian dài	Kiểm tra hiện tượng rò rỉ, làm kín lại nếu cần thiết và bơm đầy môi chất lạnh
Đèn báo nhập nháy liên tục	Thiết bị có thể ngừng hoạt động hoặc tiếp tục chạy một cách an toàn. Nếu đèn báo tiếp tục nhập nháy hoặc mã lỗi xuất hiện, hãy đợi khoảng 10 phút. Vấn đề có thể tự giải quyết.Nếu không, hãy ngắt nguồn điện, sau đó kết nối lại. Bật thiết bị lên. Nếu vấn đề vẫn tiếp diễn, hãy ngắt nguồn điện và liên hệ với trung tâm bảo hành.
Mã lỗi xuất hiện và bắt đầu bằng các chữ cái như sau trên cửa sổ hiển thị của dàn lạnh trong nhà:E(x), P(x), F(x)EH(xx), EL(xx), EC(xx)PH(xx), PL(xx), PC(xx)
CHÚ Ý: Nếu vấn đề vẫn tiếp diễn sau khi thực hiện các bước kiểm tra và chẩn đoán trên, hãy tất thiết bị của bạn ngay lập tức và liên hệ với trung tâm bảo hành.

Hệ thống điều hòa không khí được giao kèm với các phụ kiện sau. Hãy sử dụng tất cả các linh kiện và phụ kiện lắp ráp để lắp đặt máy điều hòa không khí. Lắp đặt không đúng cách có thể dẫn đến rò rỉ nước, tai nạn điện giật và hòa hoàn hoặc làm hồng thiết bị. Các bộ phận không được giao kèm với máy điều hòa không khí phải được mua riêng.

Tên phụ kiện	Số lượng (cái)	Hình dạng	Tên phụ kiện	Số lượng (cái)	Hình dạng
			Điều khiển từ xa
Đầu nối thoát nước (dành cho các model)			Pin
Vòng đệm cao su (dành cho các model)			Giá treo điều khiển từ xa (tùy chọn)
Tấm treo tường			Vít cố định giá treo điều khiển từ xa (tùy chọn)
Tắc kê	5 ~ 8(tùy từng model)		Bộ lọc nhỏ(Phải được lắp đặt ở sau lưới lọc chính bởi kỹ thuật viên được ủy quyền trong khi lắp đặt máy)	1 ~ 2(tùy từng model)
Vít cố định tâm treo tường	5 ~ 8(tùy từng model)

Tên	Hình dạng		Số lượng (Cái)
Cụm ống nối	Bên chất lòng	6,35 (1/4 inch)	Các linh kiện này bạn phải mua riêng. Tham khảo ý kiến của đại lý bán hàng về kích thước ống thích hợp của thiết bị bạn đã mua.
		9,52 (3/8 inch)
	Bên khí ga	9,52 (3/8 inch)
		12,7 (1/2in)
		16 (5/8 in)
		19 (3/4 inch)
Vòng nam châm và dây đai (nếu được cung cấp, vui lòng tham khảo sơ đồ dấu nối dây điện để lắp đặt linh kiện vào cấp nối.)	đai qua lỗ củan châm đề cốđại clay đai vào cấp		Thay đổi tùy theo model

Tóm tắt quy trình lắp đặt – Dàn lạnh trong nhà

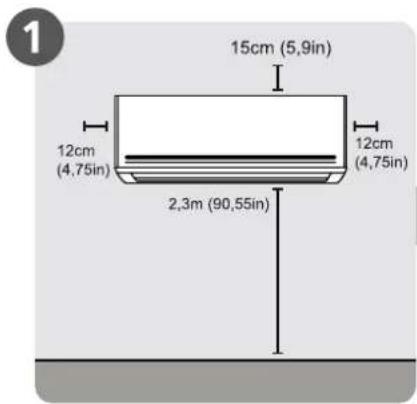

15cm (5,9in) 12cm (4,75in) 2,3m (90,55in) 12cm (4,75in)

Chọn vị trí lắp đặt

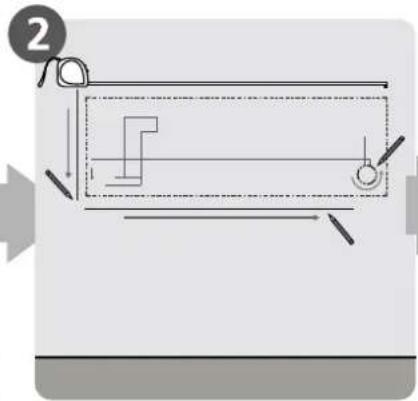

Xác định vị trí lỗ tượng

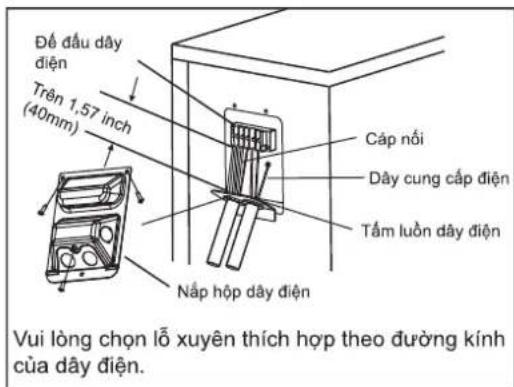

Bọc đường ống và cáp (không áp dụng cho một số địa điểm ở khu vực Bắc Mỹ)

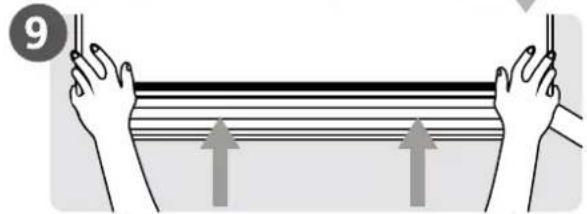

Gắn dàn lạnh trong nhà

Linh kiện thiết bị

CHÚ Ý: Việc lắp đặt phải được thực hiện theo yêu cầu của tiêu chuẩn địa phương và quốc gia. Việc lắp đặt có thể hơi khác nhau ở các khu vực khác nhau.

Công tắc ngắt không khí

① Tấm tưởng
② Bàng mặt trước
③ Dây điện (Một số thiết bị)
④ Cánh đảo gió

⑤ Bộ lọc (Ở sau lưới lọc chính – Một số thiết bị)
⑥ Óng thoát nước
⑦ Cáp tín hiệu
⑧ Đường ống môi chất lạnh

⑨ Điều khiển từ xa
⑩ Giá treo điều khiển từ xa (Một số thiết bị)
⑪ Dây điện của dàn nóng ngoài trời (Một số thiết bị)

LƯU Ý VỀ HÌNH ẢNH MINH HỌA

Các hình ảnh minh họa trong hướng dẫn sử dụng này chỉ dành cho mục đích giải thích. Hình dạng thực tế của dàn lạnh trong nhà có thể hơi khác một chút. Hình dạng thực tế sẽ được ưu tiên áp dụng.

Lắp đặt dàn lạnh trong nhà

Hướng dẫn lắp đặt – Dàn lạnh trong nhà

TRƯỚC KHI LẮP ĐẶT

Trước khi lắp đặt dàn lạnh trong nhà, hãy tham khảo nhân trên hợp sản phẩm để đảm bảo rằng số model của dàn lạnh trong nhà khớp với số model của dàn nóng ngoài trời.

Bước 1: Chọn vị trí lắp đặt

Trước khi lắp đặt dàn lạnh trong nhà, bạn phải chọn một vị trí thích hợp. Sau đây là những tiêu chuẩn giúp bạn chọn được vị trí lắp đặt thiết bị phù hợp.

Vị trí lắp đặt thích hợp đáp ứng các tiêu chuẩn sau:

Lưu thông không khí tốt
☑ Thoát nước thuận tiện
Tiếng ổn từ thiết bị sẽ không làm phiên người khác
☑ Chắc chắn và kiên cố — vị trí sẽ không bị rung
Đù chắc chắn để chịu được trọng lượng của thiết bị
Vị trí cách tất cả các thiết bị điện khác ít nhất một mét (ví dụ: TV, radio, máy tính)

KHÔNG lắp đặt thiết bị ở các vị trí sau:

Gần bất kỳ nguồn nhiệt, hơi nước hoặc khí dễ cháy nào
Gần các đồ vật dễ cháy như rèm cửa hoặc quản áo
Gần bất kỳ chương ngại vật nào có thể cần trở quá trình lưu thông không khí
∅ Gần cửa ra vào
∅ Ô nơi có ánh nắng mặt trời trực tiếp

LU'U Ý VÈ LÔ TƯỜNG:

Nếu không có đường ống môi chất lạnh lắp sẵn: Trong khi chọn vị trí, hãy lưu ý rằng bạn nên đảm bảo đủ chỗ cho lỗ tường (xem bước Khoan lỗ tường cho đường ống nổi) cho cấp tín hiệu và đường ống môi chất lạnh giữa dàn lạnh trong nhà và dàn nóng ngoài trời. Vị trí mặc định cho tất cả các đường ống nằm ở bên phải của dàn lạnh trong nhà (nhìn từ mặt trước của thiết bị). Tuy nhiên, máy có thể đi đường ống ở cả bên trái và bên phải.

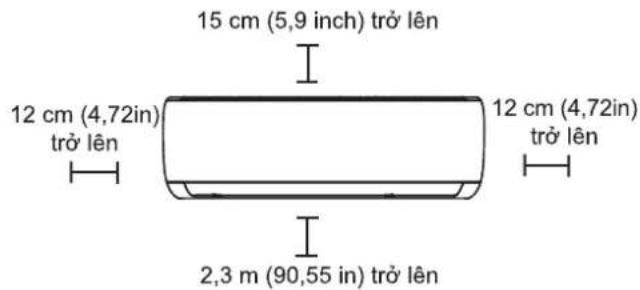

Tham khảo sơ đồ sau để đảm bảo khoảng cách thích hợp với tưởng và trần nhà:

15 cm (5,9 inch) trở lên 12 cm (4,72in) trở lên 12 cm (4,72in) trở lên 2,3 m (90,55 in) trở lên

Bước 2: Lắp tâm treo tường

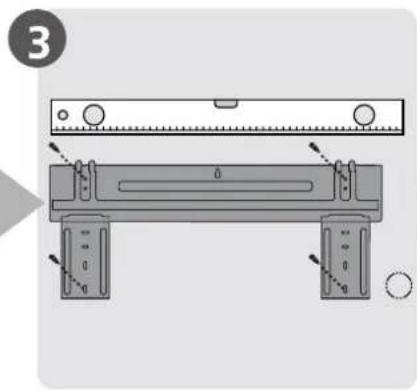

Tấm treo tưởng là thiết bị được sử dụng để bạn treo dàn lạnh trong nhà.

- Tháo tấm treo tưởng ở sau dàn lạnh trong nhà.

- Cố định tấm gắn vào tường bằng vít được cung cấp. Đảm bảo rằng tấm này nằm phẳng so với mặt tường.

LƯU Ý ĐỐI VỚI TƯỜNG BÊ TÔNG HOẠC TƯỜNG GẠCH:

Nếu tưởng được làm bằng gạch, bê tông hoặc các chất liệu tương tự, hãy khoan các lỗ có đường kính 5 mm (đường kính 0,2 inch) trên tương và chèn các tắc kê được cung cấp. Sau đó, cố định tấm này vào tương bằng cách tiết chặt các vít trực tiếp vào các tắc kê.

Bước 3: Khoan lỗ tương cho đường ống nói

1. Xác định vị trí của lỗ tưởng dựa trên vị trí của tấm treo tưởng. Tham khảo Kích thước tấm treo tưởng.
2. Sử dụng máy khoan rút lôi 65 mm (2,5 inch) hoặc 90 mm (3,54 inch) (tùy từng model) để khoan một lỗ trên tường. Đảm bảo rằng lỗ được khoan ở góc hơi hướng xuống, sao cho lỗ ngoài trời thấp hơn lỗ trong nhà khoảng 5 mm đến 7 mm (0,2 – 0,275 inch). Điều này sẽ đảm bảo hệ thống thoát nước phù hợp.
3. Đặt vòng bít tưởng bảo vệ vào lỗ. Linh kiện này sẽ bảo vệ các cạnh của lỗ và giúp bịt kín lỗ khi bạn hoàn tất quá trình lắp đặt.

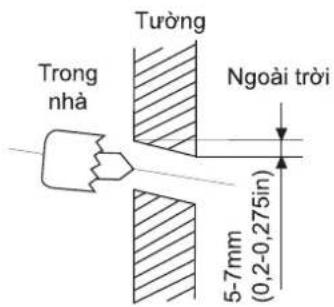

THẦN TRỘNG

Khi khoan lỗ tường, đảm bảo tránh vị trí dây điện, hệ thống ống nước và các thành phần nhạy cảm khác.

Trong nhà Tường Ngoài trời 5-7mm (0,2-0,275in)

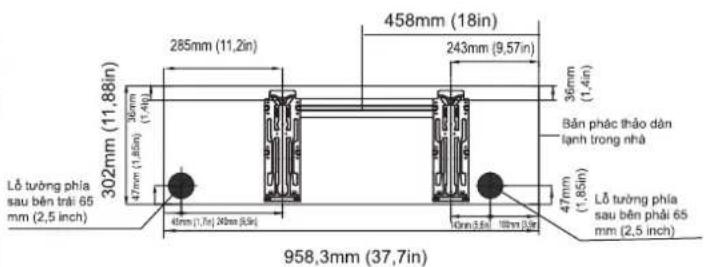

KÍCH THƯỚC TÂM TREO TƯỜNG

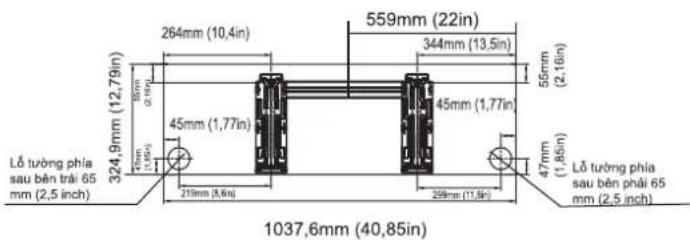

Các model khác nhau có các tấm gắn khác nhau. Đối với các yêu cầu tùy chỉnh khác nhau, hình dạng của tấm gắn có thể sẽ hơi khác một chút. Nhưng kích thước lắp đặt là giống nhau đối với dàn lạnh trong nhà có cùng kích thước. Xem ví dụ về Loại A và Loại B:

Định hướng đúng của tấm gắn

285mm (11,2in) 47mm (1,85in) 39mm (1,5in) 280mm (1,5in) 402mm (15,8in) 237mm (9,3in) 39mm (1,5in) Bản phẩm tháo dàn lệnh trong nhà 47mm (1,85in) 45mm (1,76)(10mm (1,1s)) 130mm (5,1in)(107mm (4,2in)) 715mm (28in) Lỗ tưởng phía sau bên trải 65 mm (2,5 inch)

285mm (11.2in) 230mm (9.1in) 411mm (16.2in) 246mm (9.7in) 39mm (1.5in) Bản phẩm thảo dân lệnh trong nhà 47mm (1.7in) 19mm (1.9in) 139mm (5.5in) 107mm (4.2in) 805mm (31.7in) Lỗ tưởng phía sau bên trái 65 mm (2.5 inch) 39mm (1.5in) 47mm (1.85in) Lỗ tưởng phía sau bên phải 65 mm (2.5 inch)

302mm (11,88in) 47mm (1,85in) 36mm (1,4in) 40mm (1,7in) 40mm (6,9in) 285mm (11,2in) 458mm (18in) 243mm (9,57in) 36mm (1,4in) Bản phác tháo dàn lệnh trong nhà 47mm (1,85in) Lỗ tương phía sau bên trái 65 mm (2,5 inch) 958,3mm (37,7in)

Lỗ tuống phía sau bên trải 65 mm (2,5 inch) 324,9mm (12,79in) 15mm (1,95in) 219mm (3,6in) 264mm (10,4in) 35mm (2,19in) 45mm (1,77in) 298mm (11,8in) 559mm (22in) 344mm (13,5in) 45mm (1,77in) 55mm (2,16in) 47mm (1,85in) Lỗ tuống phía sau bên phải 65 mm (2,5 inch) 1037,6mm (40,85in)

CHÚ Ý: Khi ống nôi bên khí ga có đường kính Φ 16 mm (5/8 inch) trở lên, lỗ tường phải có đường kính 90 mm (3,54 inch).

Bước 4: Chuẩn bị đường ống môi chất lạnh

Đường ống môi chất lạnh nằm bên trong ống bọc cách nhiệt được gắn vào mặt sau của thiết bị. Bạn phải chuẩn bị đường ống trước khi luồn qua lỗ trên tưởng.

1. Dựa vào vị trí của lỗ tưởng so với tấm treo tưởng, hãy chọn bên mà đường ống đi ra khởi thiết bị.
2. Nếu lỗ tương nằm sau thiết bị, hãy giữ nguyên tâm chấn. Nếu lỗ tương nằm ở cạnh bên đàn lạnh trong nhà, hãy tháo tấm chấn nhựa ở bên đó của dàn lạnh trong nhà. Thao tác này sẽ tạo ra một khe để đường ống đi ra khởi thiết bị. Sử dụng kèm mũi nhọn nếu quá khó để tháo tấm chấn nhựa bằng tay.

Tấm chấn

1. Nếu đường ống nối hiện có đã được gắn vào tưởng, hãy chuyển ngay tới bước Kết nối ống dẫn thoát nước. Nếu không có đường ống gắn sẵn, hãy kết nối đường ống môi chất lạnh của dàn lạnh trong nhà với đường ống nối liên kết giữa dàn lạnh trong nhà và dàn nóng ngoài trời. Tham khảo phần Kết nối đường ống môi chất lạnh trong tài liệu hướng dẫn này để được hướng dẫn chi tiết.

LƯU Ý VỀ GÓC ĐƯỜNG ÓNG

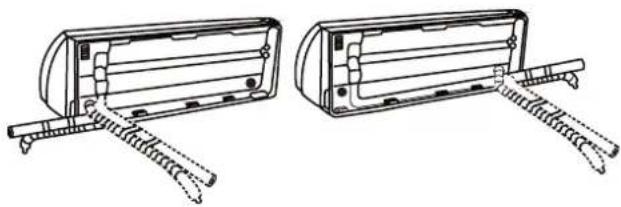

Đường ống môi chất lạnh có thể đi ra khởi dàn lạnh trong nhà từ bốn góc khác nhau: Bên trái, Bên phải, Phía sau bên trái, Phía sau bên phải.

Hãy hết sức cần thận để không làm lôm hoặc làm hòng đường ống trong khi uốn đường ống ra khởi thiết bị. Bất kỳ vết lôm nào trong đường ống cũng sẽ ảnh hưởng đến hiệu suất của thiết bị.

Bước 5: Kết nối ống dẫn thoát nước

Theo mặc định, ống dẫn thoát nước sẽ được gắn vào phía bên trái của thiết bị (nhìn từ mặt sau của thiết bị). Tuy nhiên, ống dẫn cũng có thể được gắn vào phía bên tay phải. Để đảm bảo hệ thống thoát nước phù hợp, hãy gắn ống dẫn thoát nước ở cùng bên mà đường ống môi chất lạnh đi ra khởi thiết bị. Gắn phần nối dài ống dẫn thoát nước (được mua riêng) vào đầu ống dẫn thoát nước.

• Bọc chặt điểm kết nối bằng bằng dính Teflon để đảm bảo ống dẫn được bịt kín và tránh rò rì.
• Đối với phần ống dẫn thoát nước vẫn nằm trong nhà, hãy bọc ống dẫn bằng ống xốp cách nhiệt để tránh ngưng tụ hơi nước.
• Tháo lưới lọc và đồ một lượng nước nhỏ vào khay hứng nước để đảm bảo rằng nước chảy ra khởi thiết bị một cách trơn tru.

LU'U Ý VÈ VỊ TRÍ ÓNG DÃN THOÁT NU'ÓC

Đảm bảo bố trí ống dẫn thoát nước theo các hình sau.

Chắc chấn ràng ống dẫn thoát nước không bị vận xoắn hoặc có vết lôm để đảm bảo hệ thống thoát nước phù hợp.

Ông dẫn thoát nước bị vận xoắn sẽ gây tắc nghẽn nước.

Ông dẫn thoát nước bj vận xoắn sẽ gây tắc nghēn nước.

Không đặt đầu ống dẫn thoát nước vào nước hoặc các thủng chứa nước. Điều này sẽ cần trở hệ thống thoát nước phù hợp.

BỊT LỔ THOÁT NƯỚC KHÔNG SỬ DỤNG

Để tránh rò rỉ không mong muốn, bạn phải bịt lỗ thoát nước không sử dụng bằng nút cao su được cung cấp.

TRƯỚC KHI THỰC HIỆN BẮT KỲ CÔNG VIỆC NÀO LIÊN QUAN ĐẾN ĐIỆN, HÃY ĐỌC NHỮNG QUY ĐỊNH NÀY

1. Tất cả công việc dấu nối dây điện phải tuân thủ các quy tắc, quy định về điện của địa phương, quốc gia và phải được lắp đặt bởi thợ điện được cấp phép.
2. Tất cả các kết nối điện phải được thực hiện theo Sở đồ kết nối điện nằm trên các tâm vật liệu của các dàn lạnh trong nhà và dàn nóng ngoài trời.
3. Nếu có vấn đề an toàn nghiêm trọng với nguồn điện, hãy dùng công việc ngay lập tức. Giải thích lý do của bạn cho khách hàng và từ chối lắp đặt thiết bị cho đến khi vấn đề an toàn được giải quyết thỏa đáng.
4. Điện áp nguồn phải nằm trong khoảng 90 – 110% điện áp định mức. Nguồn điện không đủ có thể gây ra sự cố, tai nạn điện giật hoặc hóa hoạn.
5. Nếu kết nối nguồn điện với hệ thống dây điện cố định, nên lắp đặt thiết bị chống sét lan truyền và công tắc nguồn chính.
6. Nếu kết nối nguồn điện với hệ thống dây điện cố định, thì phải kết hợp công tắc hoặc cầu dao ngắt kết nối tất cả các cực và có khoảng cách tiếp xúc ít nhất là 1/8 inch (3 mm) trong hệ thống dây điện cố định. Kỹ thuật viên có trình độ phải sử dụng cầu dao hoặc công tắc đã được phê duyệt.
7. Chỉ kết nối thiết bị với một ở cấm mạch nhánh riêng biệt. Không kết nối các thiết bị khác với ở cấm đó.
8. Đảm bào nối đất máy điều hòa không khí đúng cách.
9. Môi dây điện đều phải được kết nối chắc chắn. Hệ thống dây điện bị lòng có thể khiển cầu dấu dây điện bị quá nhiệt, dẫn đến sự cố sản phẩm và có thể gây hòa hoàn.
10. Không để dây điện chạm hoặc nằm trên đường ống môi chất lạnh, máy nén hoặc bất kỳ bộ phận chuyển động nào trong thiết bị.
11. Nếu thiết bị có bộ phận sưới điện phụ trợ, bộ phận này phải được lắp đặt cách xa mọi vật liệu dễ cháy ít nhất 1 mét (40 inch).
12. Để tránh bị điện giật, không được chạm vào các linh kiện điện ngay sau khi tất nguồn điện. Sau khi tất nguồn điện, luôn đợi ít nhất 10 phút trước khi chạm vào các linh kiện điện.

CÀNH BÁO

TRƯỚC KHI THỰC HIỆN BẮT KỸ CÔNG VIỆC NÀO LIÊN QUAN ĐẾN ĐIỆN HOẠC HỆ THỐNG DÂY ĐIỆN, HÃY TẮT NGUỒN ĐIỆN CHÍNH CỦA HỆ THỐNG.

Bước 6: Kết nối cáp tín hiệu và cáp nguồn

Cáp tín hiệu cho phép giao tiếp giữa dàn lạnh trong nhà và dàn nóng ngoài trời. Trước tiên, bạn phải chọn kích thước cáp phù hợp trước khi chuẩn bị cáp để kết nối.

Các loại cáp

• Cáp nguồn trong nhà (nếu có): H05VV-F hoặc H05V2V2-F
• Cáp nguồn ngoài trời: H07RN-F hoặc H05RN-F
  • Cáp tín hiệu: H07RN-F

GHI CHÚ: Ô' khu vực Bắc Mỹ, hãy chọn loại cấp theo các quy tắc và quy định của địa phương về điện.

Tiết diện tối thiểu của cấp nguồn và cấp tín hiệu (Để tham khảo) (Không áp dụng cho khu vực Bắc Mỹ)

Dòng điện định mức của thiết bị (A)	Tiết diện danh nghĩa ( mm^2 )
>3 và ≤ 6	0,75
>6 và ≤ 10
>10 và ≤ 16	1,5
>16 và ≤ 25	2,5
>25 và ≤ 32
>32 và ≤ 40

CHỌN KÍCH THƯỚC CÁP PHÙ HỢP

Kích thước của cấp nguồn, cấp tín hiệu, cầu chỉ và công tắc cần thiết được xác định bởi dòng điện tối đa của thiết bị. Dòng điện tối đa được chỉ định trên nhãn máy nằm ở tấm cạnh bên của thiết bị. Tham khảo nhãn máy này để chọn cáp, cầu chỉ hoặc công tắc phù hợp.

CHÚ Ý: Ô' khu vực Bắc Mỹ, vui lòng chọn kích thước cấp phù hợp theo Khả năng chuyển tải dòng điện tối thiểu được ghi trên

1. Mở nắp che phía trước của dàn lạnh trong nhà.
2. Sử dụng tuốc nơi vít, mở nắp hộp dây điện ở bên phải của thiết bị. Khi đó sẽ thấy được để nối dây.

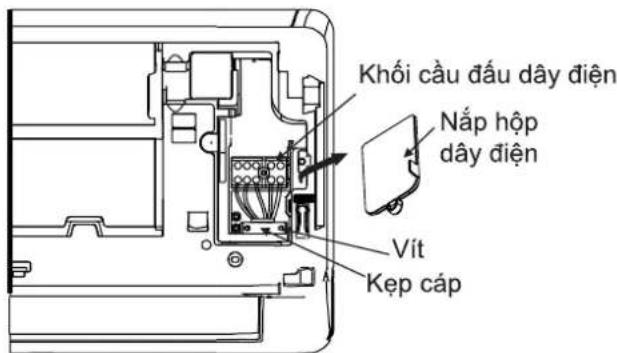

Khối cầu đấu dây điện Nắp hộp dây điện Vít Kẹp cấp

CẢNH BÁO

TÁT CÀ CÔNG VIỆC ĐẦU NÓI D AwY ĐIỆN PHÀI ĐƯỢC THỰC HIỆN NGHIÊM TÚC THEO SO ĐỒ ĐẦU NÓI D AwY ĐIỆN NĂM O SAU NĂP CHE PHÍA TRƯỚC CỦA DÂN LẠNH TRONG NHÀ .

1. Tháo kẹp cáp bên dưới để đấu dây điện và đặt sang một bên.
2. Ô mặt sau của thiết bị, hãy tháo tâm nhựa ở phía dưới bên trái.
3. Luồn dây tín hiệu qua khe này, từ mặt sau của thiết bị ra phía trước.
4. Ô mặt trước của thiết bị, kết nối dây theo sơ đồ đấu nối dây điện của dàn lạnh trong nhà, kết nối chốt chữ u và vận chặt từng dây điện vào cầu đấu dây điện tương ứng.

THÂN TRÔNG

KHÔNG ĐỀ LÁP LĂN LỌN DÂY NÓNG VÀ DÂY NGUỘI

Điều này rất nguy hiểm và có thể khiến máy điều hòa không khí gặp trực trặc.

1. Sau khi kiểm tra để đảm bảo mọi kết nối đều chắc chắn, hãy sử dụng kép cáp để cố định cáp tín hiệu vào thiết bị. Văn chặt kép cáp xuống.
2. Lắp lại nắp hộp dây điện ở mặt trước của thiết bị và tấm nhựa ở mặt sau.

LƯU Ý VỀ HỆ THỐNG DÂY ĐIỆN

QUY TRÌNH ĐẦU NÓI DÂY ĐIỆN CÓ THỂ HOỊ KHÁC NHAU GIỮA CÁC THIẾT BỊ VÀ KHU VỰC.

Bước 7: Bọc đường ông và cáp

Trước khi luồn đường ống, ống dẫn thoát nước và cáp tín hiệu qua lỗ tưởng, bạn phải buộc chúng lại với nhau để tiết kiệm không gian, bảo vệ và cách điện chúng (Không áp dụng ở khu vực Bắc Mỹ).

1. Buộc ống dẫn thoát nước, ống môi chất lạnh và cáp tín hiệu như hình ảnh minh họa bên dưới:

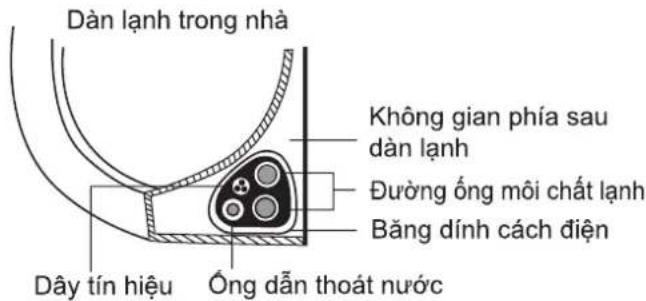

Dân lạnh trong nhà Không gian phía sau dàn lạnh Đường ống môi chất lạnh Băng dính cách điện Dây tín hiệu Ống dẫn thoát nước

ỐNG DĂN THOÁT NƯỚC PHẢI NÂM Ở DƯỚI CÙNG

Đảm bảo rằng ống dẫn thoát nước nằm ở dưới cùng của cuộn. Đặt ống dẫn thoát nước ở phía trên cùng của cuộn có thể làm tràn khay hứng nước, từ đó dẫn đến hòa hoàn hoặc thiệt hại do nước.

KHÔNG ĐAN XEN CÁP TÍN HIỆU VỚI CÁC DÂY ĐIỆN KHÁC

Trong khi buộc các thành phần này lại với nhau, không đan xen hay đặt chéo cấp tín hiệu với bất kỳ hệ thống dây điện nào khác.

1. Sử dụng bằng dính vinyl, gắn ống dẫn thoát nước vào mặt dưới của ống môi chất lạnh.
2. Sử dụng bằng dính cách điện, bọc chặt dây tín hiệu, ống môi chất lạnh và ống dẫn thoát nước lại với nhau. Kiểm tra kỹ xem tất cả các thành phần đã được buộc lại hay chưa.

KHÔNG BỌC PHẦN ĐẦU CỦA ĐƯỜNG ỐNG

Khi bọc cuộn, hãy giữ nguyên phần đầu của đường ống không bị bọc lại. Bạn cần sử dụng chúng để kiểm tra hiện tượng rò rì ở cuối quá trình lắp đặt (tham khảo phần Kiểm tra điện và kiểm tra rò rì của tài liệu hướng dẫn này).

Bước 8: Gắn dàn lạnh trong nhà

Nếu bạn đã lắp đặt đường ống nói mới vào dàn nóng ngoài trời, hãy làm như sau:

1. Nếu bạn đã luồn đường ống môi chất lạnh qua lỗ trên tưởng, hãy chuyển sang Bước 4.
2. Nếu không, hãy kiểm tra kỹ xem các đầu của ống môi chất lạnh có được bịt kín để ngăn bụi bản hoặc vật lạ xâm nhập vào ống hay không.
3. Từ từ luồn cuộn đã bọc gồm ống môi chất lạnh, ống dẫn thoát nước và dây tín hiệu qua lỗ trên tường.
4. Móc phần trên của dàn lạnh trong nhà vào móc trên của tấm treo tường.
5. Kiểm tra xem thiết bị đã được treo chắc chắn vào tâm treo tường chưa bằng cách ấn nhẹ vào bên trái và bên phải của thiết bị. Thiết bị không được lắc lưu hay di chuyển.
6. Sử dụng lực đều, ấn xuống nửa dưới của thiết bị. Tiếp tục ấn xuống cho đến khi thiết bị khớp vào các móc dọc theo đáy của tâm treo tưởng.
7. Một lần nữa, hãy kiểm tra xem thiết bị đã được lắp chắc chắn chưa bằng cách ấn nhẹ vào bên trái và bên phải của thiết bị.

Nếu đường ống môi chất lạnh đã được gắn sẵn vào tưởng, hãy làm như sau:

1. Móc phần trên của dàn lạnh trong nhà vào móc trên của tấm treo tường.
2. Sử dụng giá đỡ hoặc miếng chêm đề đỡ thiết bị, giúp bạn có đủ chỗ để kết nối đường ống môi chất lạnh, cáp tín hiệu và ống dẫn thoát nước.

Miếng chêm

1. Kết nối ống dẫn thoát nước và đường ống môi chất lạnh (tham khảo phần Kết nối đường ống môi chất lạnh của tài liệu hướng dẫn này để được hướng dẫn).
2. Giữ điểm kết nối ống lộ ra ngoài để thực hiện kiểm tra rò rì (tham khảo phần Kiểm tra điện và kiểm tra rò rì của tài liệu hướng dẫn này).
3. Sau khi kiểm tra rò rì, bọc điểm kết nối bằng bằng dính cách điện.
4. Tháo giá dỗ hoặc miếng chêm đang dỗ thiết bị.
5. Sử dụng lực đều, ấn xuống nửa dưới của thiết bị. Tiếp tục ấn xuống cho đến khi thiết bị khớp vào các móc dọc theo đáy của tắm treo tưởng.

THIẾT BỊ CÓ THẾ ĐIỀU CHÌNH

Hây nhớ rằng móc trên tám treo tường nhỏ hơn rãnh treo ở mặt sau của thiết bị. Nếu bạn nhận thấy mình không có đủ chỗ để kết nối các đường ống được gắn sẵn với dàn lạnh trong nhà, bạn có thể điều chỉnh thiết bị sang trái hoặc phải khoảng 30 – 50 mm (1,18 – 1,95 inch), tùy theo model.

30-50mm (1,18-1,95in) 30-50mm (1,18-1,95in) Di chuyển sang trái hoặc phải

Lắp đặt dàn nóng ngoài trời

Lắp đặt thiết bị theo các quy tắc và quy định của địa phương, có thể sẽ có một chút khác biệt giữa các khu vực khác nhau.

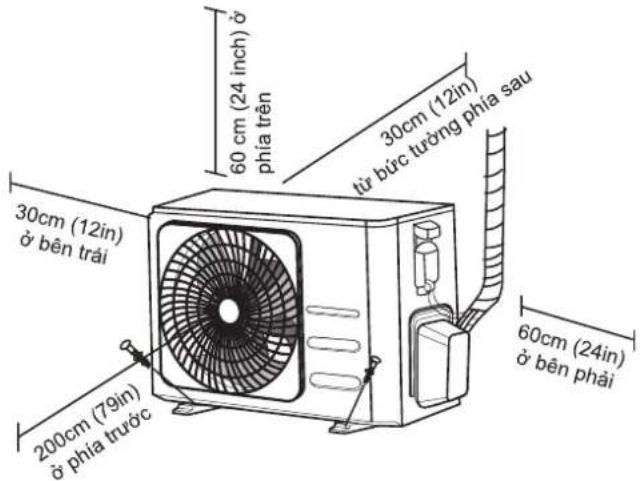

30cm (12in) ở bên trái 200cm (79in) ở phía trước 60 cm (24 inch) ở phía trên 30cm (12in) từ bức tưởng phía sau 60cm (24in) ở bên phải

Hướng dẫn lắp đặt – Dàn nóng ngoài trời

Bước 1: Chọn vị trí lắp đặt

Trước khi lắp đặt dàn nóng ngoài trời, bạn phải chọn một vị trí thích hợp. Sau đây là những tiêu chuẩn giúp bạn chọn được vị trí lắp đặt thiết bị phù hợp.

Vị trí lắp đặt thích hợp đáp ứng các tiêu chuẩn sau:

Đáp ứng tất cả các yêu cầu về không gian được nêu trong Yêu cầu về không gian lắp đặt ở trên.
Lưu thông không khí và thông gió tốt
☑ Chắc chấn và kiện cố — vị trí có thể chịu được trọng lượng của thiết bị và không bị rung
Tiếng ổn từ thiết bị sẽ không làm phiên người khác
Được bảo vệ khởi ánh nắng trực tiếp hoặc mưa trong thời gian dài
Trong trường hợp dự đoán trước sẽ có tuyệt rơi, hãy thực hiện các biện pháp thích hợp để ngăn bằng tích tụ và làm hồng cuộn dây.

KHÔNG lắp đặt thiết bị ở các vị trí sau:

Gần một chương ngại vật sẽ chặn các cửa hút gió và cửa thoát khí
Gần đường phố công cộng, khu vực đông đúc hoặc nơi mà tiếng ổn phát ra từ thiết bị sẽ làm phiên người khác
Gần động vật hoặc thực vật sẽ bị tổn hại do luồng không khí nóng
∅ Gàn bát kỳ nguồn khí dễ cháy nào
∅ Ô nơi tiếp xúc với lượng bụi lớn
∅ Ô nơi tiếp xúc với lượng không khí mặn quá mức

NHỮNG CÂN NHẮC ĐẠC BIỆT ĐỐI VỚI THỜI TIẾT KHẮC NGHIỆT

Nếu thiết bị tiếp xúc với gió lớn:

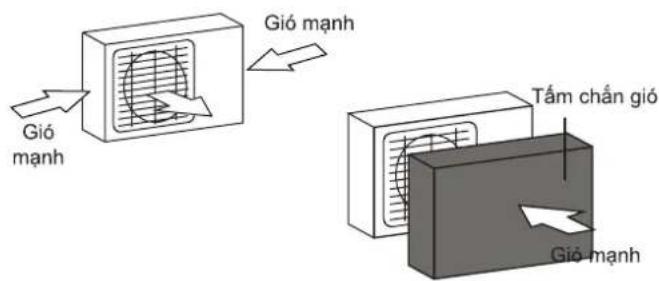

Lắp đặt thiết bị sao cho quạt thoát khí ở góc 90° so với hướng gió. Nếu cần thiết, hãy dựng một tấm chắn phía trước thiết bị đề bảo vệ thiết bị khởi những con gió quá lớn.

Xem các Hình bên dưới.

Nếu thiết bị thường xuyên tiếp xúc với mưa lớn hoặc tuyệt:

Dụng một mái che phía trên thiết bị để bảo vệ thiết bị khởi mưa hoặc tuyệt. Cần thận để không cần trở luồng không khí xung quanh thiết bị.

Nếu thiết bị thường xuyên tiếp xúc với không khí mặn (bên bờ biển):

Sử dụng dàn nóng ngoài trời được thiết kế đặc biệt để chống ăn mòn.

Bước 2: Lắp đầu nói thoát nước (Chì dành cho thiết bị

Trước khi bắt bu lông dàn nóng ngoài trời vào vị trí, bạn phải lắp đầu nối thoát nước ở dưới đáy dàn nóng. Lưu ý rằng có hai loại đầu nối thoát nước khác nhau tùy thuộc vào loại dàn nóng ngoài trời.

Nếu đầu nối thoát nước có vòng đệm cao su (xem Hình A), hãy làm như sau:

1. Lắp vòng đệm cao su vào đầu đầu nối thoát nước sẽ kết nối với dàn nóng ngoài trời.
2. Chèn đầu nối thoát nước vào lỗ trên khay để của thiết bị.
3. Xoay đầu nối thoát nước 90° cho đến khi đầu nối khớp vào vị trí ở mặt trước của thiết bị.
4. Kết nối phần nối dài ống dẫn thoát nước (không được giao kèm) với đầu nối thoát nước để chuyển hướng nước chảy ra khởi thiết bị trong chế độ sưới âm.

Nếu đầu nối thoát nước không có vòng đệm cao su (xem Hình B), hãy làm như sau:

1. Chèn đầu nối thoát nước vào lỗ trên khay để của thiết bị. Đầu nối thoát nước sẽ khớp vào vị trí.
2. Kết nối phần nối dài ống dẫn thoát nước (không được giao kèm) với đầu nối thoát nước để chuyển hướng nước chảy ra khởi thiết bị trong chế độ sưới ẩm.

Lỗ khay để của dàn nóng ngoài trời Vòng dêm cao su Vòng dêm cao su Môi nối thoát nước (B)

Ở VÙNG KHÍ HẠU LẠNH

O' vùng khí hậu lạnh, hãy chắc chắn rằng ống dẫn thoát nước càng thẳng đúng càng tốt để đảm bảo thoát nước nhanh chóng. Nếu nước thoát quá chậm, nước có thể bị đóng bằng trong ống dẫn và làm ngập thiết bị.

Bước 3: Cố định dàn nóng ngoài trời

Dàn nóng ngoài trời có thể được cố định xuống đất hoặc vào giá treo gắn tường bằng bu lông (M10). Chuẩn bị để lắp đặt của thiết bị theo các kích thước bên dưới.

Sau đây là danh sách các kích thước khác nhau của dàn nóng ngoài trời và khoảng cách giữa các chân để của dàn nóng. Chuẩn bị để lắp đặt của thiết bị theo các kích thước bên dưới.

Nếu bạn định lắp đặt thiết bị trên mặt đất hoặc trên nền bê tông, hãy làm như sau:

1. Đánh dấu vị trí của bốn tắc kê nở dựa trên bằng kích thước.
2. Khoan trước các lỗ cho tắc kê nào.
3. Đặt đai óc vào phần đầu của từng tắc kê nào.
4. Đóng các tắc kê nào vào các lỗ đã khoan trước.
5. Tháo các đai óc khởi tắc kê nở và đặt dàn nóng ngoài trời lên các bu lông.
6. Đặt long đèn lên từng tắc kê nào, sau đó vận lại các đai óc.
7. Sử dụng cờ lê, siét chặt từng đai óc cho đến khi vừa khít.

CÀNH BÁO

KHI KHOAN VÀO BÊ TÔNG, BẠN PHẢI LUÔN THỰC HIỆN CÁC BIỆN PHÁP BẢO VỆ MẮT.

Nếu bạn định lắp đặt thiết bị trên giá treo gắn tường, hãy làm như sau:

THÂN TRÔNG

Đảm bảo rằng tường được làm bằng gạch đặc, bê tông hoặc các chất liệu chắc chắn tương tự. Tường phải có khả năng chịu dựng ít nhất bốn lần trọng lượng của thiết bị.

1. Đánh dấu vị trí của các lỗ giá treo dựa trên bằng kích thước.
2. Khoan trước các lỗ cho tắc kê nào.
3. Đặt long đền và đai óc vào phần đầu của từng tắc kê nở.
4. Xuyên tắc kê nở qua các lỗ trên giá treo, đặt giá treo vào vị trí và đóng tắc kê nở vào tường.
5. Kiểm tra xem các giá treo có cân bằng hay không.
6. Cần thận nâng thiết bị lên và đặt các chân để của thiết bị lên giá treo.
7. Bất ốc đề cố định thiết bị vào giá treo.
8. Nếu được, hãy lắp đặt thiết bị bằng các cao su để giảm độ rung và tiếng ổn.

Bước 4: Kết nối cáp tín hiệu và cáp nguồn

Đế dấu dây điện của dàn nóng ngoài trời được bảo vệ bằng nắp che ở bên hỏng thiết bị. Sở đồ dấu nối dây điện toàn diện được in ở mặt trong của nắp hộp dây điện.

1. Chuẩn bị cáp để kết nối:

SÙ DỤNG LOẠI CÁP PHÙ HỢP

Vui lòng chọn loại cáp phù hợp, tham khảo "Các loại cáp" ở trang 22.

CHỌN KÍCH THƯỚC CÁP PHÙ HỢP

Kích thước của cấp nguồn, cấp tín hiệu, cầu chỉ và công tắc cần thiết được xác định bởi dòng điện tối đa của thiết bị. Dòng điện tối đa được chỉ định trên nhân máy nằm ở tấm cạnh bên của thiết bị.

CHÚ Ý: Ô' khu vực Bắc Mỹ, vui lòng chọn kích thước cấp phù hợp theo Khả năng chuyển tải dòng điện tối thiểu được ghi trên nhân máy của thiết bị.

a. Sử dụng kèm tuốt dây điện, bóc lớp vỏ cao su ở cả hai đầu dây cáp để lộ khoảng 40 mm (1,57 inch) dây điện bên trong.

b. Bóc lớp cách điện khởi phần đầu của dây điện.

c. Sử dụng kèm uốn dây điện, uốn chốt chữ u ở các đầu dây điện.

HÃY CHÚ Ý PHÂN BIỆT DÃY NÓNG

Trong khi uốn dây điện, đảm bảo rằng bạn có thể phân biệt rõ ràng Dây nóng ("L") với các dây điện khác.

CẢNH BÁO

TÁT CÀ CÔNG VIỆC ĐẦU NÓI D AwY ĐIỆN PHÀI ĐƯỢC THỰC HIỆN NGHIÊM TÚC THEO SO ĐỒ ĐẦU NÓI D AwY ĐIỆN NĂM BÊN TRONG NÁP HỢP D AwY ĐIỆN CỦA Dàn NÓNG NGOÀI TRỜI.

1. Tháo vít nắp hộp dây điện và gỗ nó ra.

2. Tháo kẹp cáp bên dưới để đầu dây điện và đặt sang một bên.

3. Kết nối dây theo sơ đồ dấu nối dây điện và vận chặt chốt chữ u của từng dây điện vào để dấu dây điện tương ứng.

4. Sau khi kiểm tra để đảm bảo mọi kết nối đều chắc chắn, hãy đặt dây điện hướng xuống dưới để ngăn nước mưa chảy vào để đầu dây điện.

5. Sử dụng kẹp cáp, cố định cáp vào thiết bị. Vận chất kẹp cáp xuống.

6. Sử dụng bằng keo PVC cách điện các đây. Sắp xếp dây điện sao cho chúng không chạm vào bất kỳ linh kiện điện hoặc kim loại nào.

7. Lắp lại nắp hộp dây điện vào bên hỏng thiết bị và vận vít vào vị trí.

Nắp Vít

CHÚ Ý: Nếu kép cáp trông như sau, vui lòng chọn lỗ xuyên thích hợp theo đường kính của dây điện.

Ba kích thước lô: Nhô, Lón, Trung bình

Khi cáp chưa được cổ định đủ chắc, hãy sử dụng khóa để dỡ cáp sao cho có thể kẹp chặt cáp.

O' khu vực Bắc Mỹ

1. Tháo nắp hộp dây điện khởi thiết bị bằng cách nói lòng 3 vít.

2. Tháo nắp trên tấm luồn dây điện.

3. Gắn tạm thời các ống luồn dây điện (không được giao kèm) vào tấm luồn dây điện.

4. Kết nối đúng cách cả đường dây cung cấp điện và đường dây điện áp thấp với các cầu dấu dây điện tương ứng trên để dấu dây điện.

5. Nói đất thiết bị theo quy tắc địa phương.

6. Đảm bảo kích thước mỗi dây dài hơn vải inch so với chiều dài cần thiết để dấu nối dây điện.

7. Sử dụng đai óc khóa để cố định các ống luồn dây điện.

Đế dấu dây điện Trên 1,57 inch (40mm) Cấp nối Dây cung cấp điện Tấm luồn dây điện Nắp hộp dây điện Vui lòng chọn lỗ xuyên thích hợp theo đường kính của dây điện.

Kết nối đường ống môi chất lạnh

Khi kết nối đường ống môi chất lạnh, không đề các chất hoặc khí ga khác ngoài môi chất lạnh được chỉ định xâm nhập vào thiết bị. Sự hiện diện của các khí ga hoặc chất khác sẽ làm giảm công suất của thiết bị và có thể gây ra áp suất cao bất thường trong chu trình làm lạnh. Điều này có thể gây nổ và gây thương tích.

Lưu ý về chiều dài ống

Chiều dài của đường ống môi chất lạnh sẽ ảnh hưởng đến hiệu quả vận hành và hiệu suất năng lượng của thiết bị. Hiệu suất danh nghĩa được thử nghiệm trên các thiết bị có chiều dài ống là 5 mét (16,5 ft) (Ở khu vực Bắc Mỹ, chiều dài ống tiêu chuẩn là 7,5 m (25 ft). Bắt buộc phải có đường ống dài tối thiểu 3 mét để giảm thiểu độ rung và tiếng ồn quá mức. Ở vùng nhiệt đối đặc biệt, đối với các model sử dụng môi chất lạnh R290, không được bơm thêm môi chất lạnh và chiều dài tối đa của ống môi chất lạnh không được vượt quá 10 mét (32,8 ft).

Tham khảo bằng bên dưới để biết thông số kỹ thuật về chiều dài tối đa và độ cao thả đường ống tối đa.

* Đối với trường hợp có lắp đặt bấy dầu:

Sơ đồ lắp đặt bãy dầu như sau:

Bảy dầu Ông gas khí Dàn lạnh Ông gas lông 10m/32.8ft 10m/32.8ft Dàn nóng

1. Dàn lạnh được lắp đặt cao hơn dàn nóng

Bảy dầu Ông gas khí Dàn nóng Ông gas lông 6m/20ft 6m/20ft Dàn lạnh

1. Dàn nóng được lắp đặt cao hơn dàn lạnh

Nếu dàn lạnh được lắp đặt cao hơn dàn nóng, bấy dầu nên được đặt cách nhau với khoảng cách 10m theo phương thẳng đúng.

Nếu dàn nóng được lắp đặt cao hơn dàn lạnh, dầu sẽ chảy về lại máy nén cùng với việc hút chất làm lạnh để giữ cho máy nén được bôi trơn. Nếu tốc độ dòng hút giảm xuống dưới 7,62m/s (1500fpm (feet/phút)), dầu sẽ không thể chảy về lại máy nén. Bấy dầu nên được đặt cách nhau với khoảng cách 6m theo phương thẳng đúng.

Chiêu dài tối đa và độ cao thả đường ống môi chất lạnh tối đa theo từng kiểu máy

Kiểu máy	Công suất (BTU/h)	Chiều dài tối đa (m)	Độ cao thả tối đa (m)
Máy điều hòa không khí hai khởi	< 15.000	25 (82ft)	10 (33ft)
	≥ 15.000 và < 24.000	30 (98,5ft)	20 (66ft)
	≥ 24.000 và < 36.000	50 (164ft)	25 (82ft)
	≥ 36.000 và < 60.000	65 (213ft)	30 (98,5ft)
Máy điều hòa không khí hai khởi	< 18.000	10 (33ft)	5 (16ft)
	≥ 18.000 và < 21.000	15 (49ft)	8 (26ft)
	≥ 21.000 và < 35.000	20 (66ft)	10 (33ft)
	≥ 35.000 và < 41.000	25 (82ft)	10 (33ft)
Máy điều hòa không khí hai khởi	< 18.000	20 (66ft)	8 (26ft)
	≥ 18.000 và < 36.000	25 (82ft)	10 (33ft)
	≥ 36.000 và < 60.000	30 (98,5ft)	15 (49ft)

Lưu ý khi bổ sung môi chất lạnh

Một số hệ thống yêu cầu nạp bổ sung tùy thuộc vào chiều dài ống. Chiều dài ống tiêu chuẩn thay đổi tùy theo quy định của địa phương. Ví dụ, ở khu vực Bắc Mỹ, chiều dài ống tiêu chuẩn là 7,5 m (25 ft). Ô các khu vực khác, chiều dài ống tiêu chuẩn là 5 m (16 ft). Môi chất lạnh phải được nạp từ đầu nạp hút gas trên van thấp áp của dàn nóng ngoài trời. Môi chất lạnh bổ sung cần nạp có thể được tính bằng công thức sau:

MÔI CHẤT LẠNH BỔ SUNG THEO CHIỀU DÀI ÓNG

Chiều dài ống nôi Phương pháp lọc (m) không khí		Môi chất lạnh bổ sung
≤ Chiều dài ống tiêu chuẩn	Bơm chân không	Không xác định
> Chiều dài ống tiêu chuẩn	Bơm chân không	Bên chất lỏng: ∅ 6,35 (∅ 0,25")R32:(Chiều dài ống – chiều dài tiêu chuẩn) x 12 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,13 oZ/ftR290:(Chiều dài ống – chiều dài tiêu chuẩn) x 10 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,10 oZ/ftR410A:(Chiều dài ống – chiều dài tiêu chuẩn) x 15 g/m (Chiều dài ống – chiều dài tiêu chuẩn) x 0,16 oZ/ftR22:(Chiều dài ống – chiều dài tiêu chuẩn) x 20 g/m (Chiều dài ống – chiều dài tiêu chuẩn) x 0,21 oZ/ft	Bên chất lỏng: ∅ 9,52 (∅ 0,375")R32:(Chiều dài ống – chiều dài tiêu chuẩn) x 24 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,26 oZ/ftR290:(Chiều dài ống – chiều dài tiêu chuẩn) x 18 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,19 oZ/ftR410A:(Chiều dài ống – chiều dài tiêu chuẩn) x 30 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,32 oZ/ftR22:(Chiều dài ống – chiều dài tiêu chuẩn) x 40 g/m(Chiều dài ống – chiều dài tiêu chuẩn) x 0,42 oZ/ft

Đối với thiết bị sử dụng môi chất lạnh R290, tổng lượng môi chất lạnh cần nạp không quá: 387 g (<= 9000 Btu/h), 447 g (> 9000 Btu/h và <= 12000 Btu/h), 547 g (> 12000 Btu/h và <= 18000 Btu/h), 632 g (> 18000 Btu/h và <= 24000 Btu/h).

THẦN TRỘNG KHÔNG trộn lẫn các loại môi chất lạnh với nhau.

* Đối với trường hợp không lắp đặt bấy dầu:

Kiểu máy	Chiều dài tối thiểu (m)	Chiều dài tối đa (m)	Chiều dài tối đa không thêm gas (m)	Chênh lệch độ cao tối đa (m)	Lượng gas thêm (g/m)

Hướng dẫn kết nối – Đường ống môi chất lạnh

Bước 1: Cắt ống

Khi chuẩn bị đường ống môi chất lạnh, hãy hết sức cần thận để cắt và loe ống đúng cách. Điều này sẽ đảm bảo đường ống hoạt động hiệu quả và giảm thiểu nhu cầu bảo trì trong tương lai.

1. Đo khoảng cách giữa dàn lạnh trong nhà và dàn nóng ngoài trời.
2. Sử dụng máy cắt ống, cắt đường ống dài hơn một chút so với khoảng cách đã đo.
3. Đảm bảo ràng đường ống được cắt ở góc đúng 90°.

90° Lêch Gô ghê Bì cong vênh

KHÔNG LÀM BIẾN DẠNG ÓNG TRONG KHI CẮT

Hãy hết sức cần thận để không làm hồng, lôm hoặc biến dạng đường ống trong khi cắt. Điều này sẽ làm giảm đáng kể hiệu quả sưới ẩm của thiết bị.

Bước 2: Loại bò bavia

Bavia có thể ảnh hưởng đến độ kín khí của kết nối đường ống môi chất lạnh. Chứng phải được loại bổ hoàn toàn.

1. Giữ ống ở góc hướng xuống để tránh làm rơi bavia vào trong ống.

2. Sử dụng mũi doa hoặc dao tiện hót bavia, loại bỏ tất cả bavia khởi mặt cắt của ống.

Óng Mūi doa Hướng xuống dưới

Bước 3: Làm loe đầu ống

Loe đúng cách là cần thiết để đạt được độ kín khí.

1. Sau khi loại bỏ bavia khởi ống đã cắt, bịt kín các đầu ống bằng bằng dính PVC để ngăn vật lạ xâm nhập vào ống.
2. Bọc ống bằng vật liệu cách nhiệt.
3. Đặt đai ốc loe ở cả hai đầu ống. Đảm bảo rằng đai ốc được đặt đúng hướng vì bạn không thể đặt lại hoặc thay đổi hướng của đai ốc sau khi loe.

Đai ốc loe Ông đồng

1. Tháo bằng dính PVC khởi các đầu ống khi đã sẵn sàng thực hiện công việc loe ống.
2. Đặt đầu ống vào khuôn thước kẹp. Đầu ống phải nhỏ ra ngoài mép của khuôn thước kẹp theo các kích thước trong bảng dưới đây.

Khuôn thước kẹp Óng

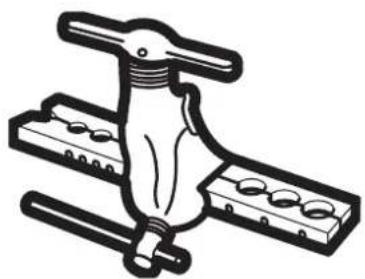

1. Đặt dụng cụ loe ống lên trên khuôn thước kép.
2. Xoay tay cảm của dụng cụ loe ống theo chiều kim đồng hồ cho đến khi ống được loe hoàn toàn.
3. Tháo dụng cụ loe ống và khuôn thước kép, sau đó kiểm tra đầu ống xem có vết nứt và đã được loe đều chưa.

Bước 4: Kết nối đường ống

Khi kết nối các ống môi chất lạnh, hãy cần thận để không sử dụng mô-men xoắn quá mức hoặc làm biến dạng đường ống dưới bất kỳ hình thức nào. Trước tiên, bạn nên kết nối ống thấp áp, sau đó đến ống cao áp.

BÁN KÍNH UỐN CONG TỐI THIỂU

Khi uốn cong đường ống môi chất lạnh kết nối, bán kính uốn cong tối thiểu là 10 cm.

Bản kính ≥10cm (4in)

Hướng dẫn kết nối đường ống với dàn lạnh trong nhà

1. Căn chỉnh tâm của hai đường ống mà bạn sẽ kết nối.

Đường ống dàn lạnh Đai ốc loe Ống

1. Dùng tay vận đai óc loe càng chặt càng tốt.
2. Sử dụng chia văn đai ốc, kẹp chặt đai ốc trên đường ống của thiết bị.
3. Trong khi kẹp chặt đai ốc trên đường ống của thiết bị, hãy sử dụng cờ lê lực để vận chặt đai ốc loe theo các giá trị mô-men xoắn trong bằng Yêu cầu về mô-men xoắn bên dưới. Nói lòng đai ốc loe một chút, sau đó vận chặt lại.

Đường kính ngoài của ống (mm)	Mô-men xoắn tiết chặt (N•m)	Kích thước loe ống (B) (mm)	Hình dạng loe ống
∅ 6,35 (∅ 0,25")	18~20 (180~200kgf.cm)	8,4~8,7 (0,33~0,34")
∅ 9,52 (∅ 0,375")	32~39 (320~390kgf.cm)	13,2~13,5 (0,52~0,53")
∅ 12,7 (∅ 0,5")	49~59 (490~590kgf.cm)	16,2~16,5 (0,64~0,65")
∅ 16 (∅ 0,63")	57~71 (570~710kgf.cm)	19,2~19,7 (0,76~0,78")
∅ 19 (∅ 0,75")	67~101 (670~1010kgf.cm)	23,2~23,7 (0,91~0,93")

KHÔNG SÙ DỤNG MÔ-MEN XOẢN QUÁ MỨC

Lực quá mạnh có thể làm gãy đai óc hoặc làm hồng đường ống môi chất lạnh. Bạn không được vượt quá các yêu cầu về mô-men xoắn được nếu trong bằng trên.

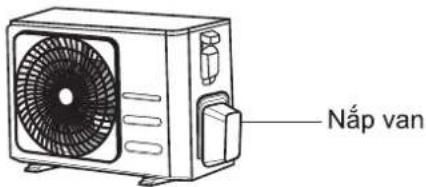

Hướng dẫn kết nối đường ống với dàn nóng ngoài trời

1. Tháo nắp van ở bên hông dàn nóng ngoài trời.
2. Tháo nắp bào vệ khởi các đầu van.
3. Căn chỉnh đầu ống đã loe thẳng hàng với từng van và dùng tay vận đai ốc loe càng chặt càng tốt.
4. Sử dụng chìa vận đai óc, kẹp chặt thân van. Không tiết chặt đầu bịt của van nạp hút gas.

Nắp van

1. Trong khi kẹp chặt thân van, hãy sử dụng cò lê lực để vận chặt đai óc loe theo đúng giá trị mômen xoắn.

2. Nói lòng đai óc loe một chút, sau đó vận chặt lại.

3. Lặp lại các Bước 3 đến Bước 6 đối với đường ống còn lại.

Sử DỤNG CHÀA VĂN ĐẠI ÓC ĐẾ KẾP CHẠT THÂN CHÍNH CỦA VAN

Mô-men xoắn từ thao tác tiết chặt đai óc loe có thể làm gãy các bộ phận khác của van.

Chuẩn bị và biện pháp phòng ngừa

Không khí và vật thể lạ trong mạch môi chất lạnh có thể gây ra hiện tượng tăng áp suất bất thường, từ đó làm hồng máy điều hòa không khí, giảm hiệu suất và gây thương tích. Sử dụng bơm chân không và đồng hồ nạp khí ga để hút chân không mạch môi chất lạnh, loại bổ mọi nguồn khí và hơi không thể ngưng tụ khởi hệ thống.

Công việc hút chân không phải được thực hiện trong quá trình lắp đặt ban đầu và khi thay đổi vị trí của thiết bị.

TRƯỚC KHI THỰC HIỆN HÚT CHÂN KHÔNG

Kiểm tra để đảm bảo các ống nối giữa dàn lạnh trong nhà và dàn nóng ngoài trời được kết nối đúng cách.
Kiểm tra để đảm bảo tất cả hệ thống dây điện đều được kết nối đúng cách.

Hướng dẫn hút chân không

1. Kết nối vòi nạp của đồng hồ nạp khí ga với đầu nạp hút gas trên cụm thấp áp của dàn nóng ngoài trời.
2. Kết nối vòi nạp khác từ đồng hồ nạp khí ga với bơm chân không.
3. Mở phía Tháp áp của đồng hồ nạp khí ga. Giữ cho phía Cao áp luôn đóng.
4. Bật bơm chân không để hút chân không hệ thống.
5. Vận hành bơm chân không trong ít nhất 15 phút hoặc cho đến khi Đồng hồ đo hiển thị -76 cmHG (-10 ^5 Pa).

Đồng hồ nạp khí ga Đồng hồ đo hỗn hợp -76cmHg Van thấp áp Ống nạp gas Đồng hồ đo áp suất Van cao áp Ống nạp gas Bơm chân không Van thấp áp

1. Đóng van phía Tháp áp của đồng hồ nạp khí ga và tất bơm chân không.

2. Chờ trong 5 phút, sau đó kiểm tra xem áp suất hệ thống có thay đổi hay không.

3. Nếu áp suất hệ thống có sự thay đổi, hãy tham khảo phần Kiểm tra rò rì khí ga để biết thông tin về cách kiểm tra rò rì. Nếu áp suất hệ thống không thay đổi, hãy mở nắp che van (van cao áp).

4. Chèn cờ lê lực giác vào van đang khóa (van cao áp) và mở van bằng cách vận cờ lê ngược chiều kim đồng hồ 1/4 vòng. Lắng nghe khí ga thoát ra khởi hệ thống, sau đó đóng van sau 5 giây.
5. Quan sát Đồng hồ đo áp suất trong vòng một phút để đảm bảo rằng không có sự thay đổi về áp suất. Đồng hồ đo áp suất phải hiển thị giá trị cao hơn một chút so với áp suất khí quyền.
6. Tháo vòi nạp khởi đầu nạp hút gas.

Đai ốc loe thân van Tìm van Nắp

1. Sử dụng cờ lê lực giác, mở hoàn toàn cả van cao áp và thấp áp.
2. Dùng tay vận chặt nắp van trên cả ba van (đầu nạp hút, cao áp, thấp áp). Bạn có thể vận chặt hơn bằng cờ lê lực nếu cần.

MÓ'TIM VAN MỘT CÁCH NΗỆ NHÀNG

Khi mở tim van, vận cờ lê lực giác cho đến khi chạm vào nút chặn (cảm thấy cứng). Không có mở van nhiều hơn.

Kiểm tra điện và rò rì khí ga

Trước khi chạy thử

Chỉ thực hiện chạy thử sau khi bạn đã hoàn thành các bước sau:

• Kiểm tra an toàn điện – Xác nhận rằng hệ thống điện của thiết bị an toàn và hoạt động bình thường
• Kiểm tra rò rì khí ga – Kiểm tra tất cả các kết nối đai óc loe và xác nhận rằng hệ thống không bị rò rì
• Xác nhận rằng các van khí ga và chất lòng (cao áp và thấp áp) đã mở hoàn toàn

Kiểm tra an toàn điện

Sau khi lắp đặt, hãy xác nhận rằng tất cả hệ thống dây điện đều được lắp đặt theo quy định của địa phương và quốc gia, cũng như theo Sách hướng dẫn lắp đặt.

TRƯỚC KHI CHẠY THỦ

Kiểm tra công việc nói đất

Đo điện trở nối đất bằng máy đo điện trở đất. Điện trở nối đất phải nhỏ hơn 0,1 Ω.

Chú ý: Công việc này có thể không bắt buộc đối với một số địa điểm ở khu vực Bắc Mỹ.

TRONG QUÁ TRÌNH CHẠY THỦ'

Kiểm tra rò rì điện

Trong quá trình Chạy thử, hãy sử dụng bút thủ điện và đồng hồ vận năng để thực hiện kiểm tra rò rì điện toàn diện.

Nếu phát hiện rò rì điện, hãy tất thiết bị ngay lập tức và liên hệ với thợ điện được cấp phép để tìm và giải quyết nguyên nhân rò rì điện.

Chú ý: Công việc này có thể không bắt buộc đối với một số địa điểm ở khu vực Bắc Mỹ.

CẢNH BÁO – NGUY CO' BỊ ĐIỆN GIẮT

TẮT CẢ CÔNG VIỆC ĐẦU NỚI D AwY ĐIỆN PHÀI TUÂN THÙ CÁC QUY TÁC VÊ ĐIỆN CỦA ĐỊA PHƯƠNG, QUỐC GIA VÀ PHÀI ĐƯỢC LÁP ĐẠT BỒI THỢ ĐIỆN ĐƯỢC CÁP PHÉP.

Có hai phương pháp khác nhau để kiểm tra rò rì khí ga.

Phương pháp sử dụng xà phòng và nước

Sử dụng bàn chai mềm, thoa nước xà phòng hoặc chất tẩy rửa dạng lòng lên tất cả các điểm kết nối ống trên dàn lạnh trong nhà và dàn nóng ngoài trời. Có bong bóng xuất hiện đồng nghĩa với việc có hiện tượng rò rì.

Phương pháp sử dụng máy phát hiện rò rì

Nếu sử dụng máy phát hiện rò rì, hãy tham khảo sách hướng dẫn sử dụng để được hướng dẫn sử dụng phù hợp.

SAU KHI THỰC HIỆN KIỂM TRA RÒ RÌ KHÍ GA

Sau khi xác nhận rằng tất cả các điểm kết nối ống KHÔNG bị rò rỉ, hãy lắp lại nắp van trên đàn nóng ngoài trời.

Điểm kiểm tra của dàn lạnh Điểm kiểm tra của dàn nóng A B C D

A: Van khóa bên thấp áp

B: Van khóa bên cao áp

C và D: Đai óc loe của dàn lạnh

Chạy thủ

Hướng dẫn chạy thử

Bạn nên thực hiện Chạy thử trong ít nhất 30 phút.

1. Kết nối thiết bị với nguồn điện.
2. Nhân nút ON/OFF (BẠT/TẮT) trên điều khiển từ xa để bột thiết bị.
3. Nhân nút MODE (CHẾ ĐỘ) đề di chuyển qua từng chức năng sau đây:

• LÀM – Chọn nhiệt độ thấp nhất có thể

• SU'ÔI ÂM – Chọn nhiệt độ cao nhất có thể

1. Để mỗi chức năng chạy trong 5 phút và thực hiện kiểm tra như sau:

Danh sách kiểm tra cần thực hiện	ĐẠT	KHỐNG ĐẠT
Không bị rò rỉ điện
Thiết bị được nôi đất đúng cách
Tất cả các đầu nôi điện đều được bọc đúng cách
Dàn lạnh và dàn nóng được lắp đặt chắc chắn
Tất cả các điểm kết nối ống không bị rò rỉ	Dàn nóng (2):	Dàn lạnh (2):
Nước thoát đúng cách từ ống dẫn thoát nước
Tất cả các đường ống đều được cách điện đúng cách
Thiết bị vận hành chức năng LÀM đúng cách
Thiết bị vận hành chức năng SUỐI ÂM đúng cách
Cánh đảo gió của dàn lạnh xoay đúng cách
Dàn lạnh có phần hồi với điều khiển từ xa

KIÊM TRA KỸ CÁC KẾT NÓI ÓNG

Trong quá trình vận hành, áp suất của mạch môi chất lạnh sẽ tăng lên. Điều này có thể để lộ những rò rì không xuất hiện trong quá trình kiểm tra rò rì ban đầu của bạn. Trong quá trình Chạy thử, hãy dành thời gian để kiểm tra kỹ xem tất cả các điểm kết nối ống môi chất lạnh có bị rò rì hay không. Tham khảo phần Kiểm tra rò rì khí ga để được hướng dẫn.

1. Sau khi hoàn tất Chạy thử thành công và bạn xác nhận rằng tất cả các điểm kiểm tra trong Danh sách kiểm tra cần thực hiện đều ĐẠT, hãy làm như sau:

a. Sử dụng điều khiển từ xa, đưa thiết bị trở về nhiệt độ vận hành bình thường.
b. Sử dụng bằng dính cách điện, bọc các kết nối ống môi chất lạnh của dàn lạnh mà bạn chưa bọc lại trong quá trình lắp đặt dàn lạnh trong nhà.

NÉU NHIỆT ĐỘ PHÒNG THÁP HƠN 17°C (62°F)

Bạn không thể sử dụng điều khiển từ xa để bật chức năng LÀM khi nhiệt độ phòng thấp hơn 17°C. Trong trường hợp này, bạn có thể sử dụng nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) để kiểm tra chức năng LÀM

1. Nhắc nắp che phía trước của dàn lạnh trong nhà lên và nâng đến khi nắp che khớp vào vị trí.
2. Nút MANUAL CONTROL (ĐIỀU KHIỂN THỦ CÔNG) nằm ở phía bên phải của thiết bị. Nhân nút này 2 lần để chọn chức năng LÀM
3. Thực hiện Chạy thử như bình thường.

Nút điều khiển thủ công

Đóng gói và dỗ kiện hàng dựng thiết bị

Hướng dẫn đóng gói và dỡ kiện hàng đựng thiết bị:

Dỗ kiện hàng:

Dàn lạnh trong nhà:

1. Dùng dao rạch bằng dính niêm phong trên thùng carton bằng cách rạch một vết ở bên trái, ở giữa và ở bên phải.
2. Sử dụng kẹp để tháo đinh niêm phong ở mặt trên của thùng carton.
3. Mở thùng carton.
4. Tháo tám dǒ o' giữa nếu có.
5. Lấy gói phụ kiện ra và lấy dây kết nối nếu có.
   6.Nâng máy ra khởi thùng carton và đặt trên bề mặt phẳng.
6. Lấy xốp đóng gói bên trái và bên phải hoặc xốp đóng gói bên trên và bên dưới ra, mở túi đóng gói.

Dàn nóng ngoài trời:

1. Cất dây đai đóng gói.
   2.Lấy thiết bị ra khởi thùng carton.
2. Lấy xốp ra khởi thiết bị.
3. Tháo túi đóng gói ra khởi thiết bị.

Đóng gói:

Dàn lạnh trong nhà:

1. Đặt dàn lạnh vào túi đóng gói.
2. Đặt xốp đóng gói bên trái và bên phải hoặc xốp đóng gói bên trên và bên dưới vào thiết bị.
3. Đặt thiết bị vào thùng carton, sau đó cho gói phụ kiện vào.
4. Đóng thùng carton và niêm phong bằng bằng dính.
5. Sử dụng dây đai đóng gói nếu cần thiết.

Dàn nóng ngoài trời:

1. Đặt dàn nóng vào túi đóng gói.
2. Đặt xốp đáy vào thùng.
3. Đặt thiết bị vào thùng carton, sau đó đặt xốp đóng gói phía trên lên thiết bị.
4. Đóng thùng carton và niêm phong bằng bằng dính.
5. Sử dụng dây đai đóng gói nếu cần thiết.

CHÚ Ý: Vui lòng giữ lại tất cả đồ đóng gói phòng trường hợp cần sử dụng trong tương lai.

ĐIỀU KHOÀN BẢO HÀNH

Đăng Ký Bảo Hành

Để hưởng đầy đủ quyền lợi bảo hành, quý khách hàng vui lòng thực hiện đăng ký bảo hành trong vòng 14 ngày sau khi mua máy theo một trong các hình thức dưới đây. Việc không đăng ký bảo hành đúng thời gian qui định có thể ảnh hưởng đến quyền lợi bảo hành của quý khách sau này.

• Đăng ký trực tuyến từ website: https://www.feelcomfee.com/vn/bao-hanh
• Đăng ký qua kênh zalo chính thức: Comfee Vietnam
  · Gọi điện đến tổng đài miễn phí: 18001529

Liên Lạc Yêu Cầu Bảo Hành

· Yêu cầu bảo hành từ website: https://www.feelcomfee.com/vn/bao-hanh
· Yêu cầu bảo hành qua kênh zalo chính thức: Comfee Vietnam
Tổng đài CSKH và tiếp nhận bảo hành: 18001529 (miễn phí cuộc gọi)
• Thời gian tiếp nhận: Thú hai - Chủ nhật: 8:00 - 20:00
- Ngày lễ, Tét: Tổng đài nghi

Điều Khoản Bảo Hành Chi Tiết

Điều khoản bảo hành chi tiết được công bố trên trang web chính thức của Comfee Việt Nam, để có thông tin đầy đủ nhất quý khách vui lòng tham khảo trên website:

Sản phẩm được bảo hành 24 tháng tính từ ngày mua nhưng không quá 30 tháng tính từ ngày xuất kho.

Điều Khoản Bảo Hành Rút Gọn

1. Điều kiện được bảo hành miễn phí

Sửa chữa hoặc thay thế phụ tùng, linh kiện miễn phí nếu khách hàng đáp ứng đầy đủ các điều kiện sau:

• Sản phẩm còn trong Thời Hạn Bảo Hành.
• Sản phẩm được sử dụng đúng mục đích, công năng và theo cách thức phù hợp với hướng dẫn của nhà sản xuất.
  Những hư hỏng, lỗi của sản phẩm được kết luận là do hư hỏng hoặc lỗi linh kiện hoặc đo lỗi kỹ thuật từ nhà sản xuất.

• Số máy và tem niêm phong trên sản phẩm phải còn nguyên vẹn không bị rách, cạo sửa hoặc mất đi.

• Các trường hợp không được bảo hành miễn phí

• Sản phẩm không còn trong Thời Hạn Bảo Hành.

• Sản phẩm không được sử dụng đúng mục đích, công năng và theo cách thức phù hợp với hướng dẫn của nhà sản xuất.
• Sản phẩm sử dụng cho mục đích kinh doanh hoặc quá định mức thiết kế của nhà sản xuất.
• Vò máy và các phụ kiện kèm theo của sản phẩm bảo hành không nằm trong danh mục được bảo hành miễn phí.
• Sản phẩm hư hỏng do sự tác động của các yếu tố bên ngoài như: thiên tai, lũ lụt, sấm sét, hòa hoạn, tai nạn, sử dụng sai hướng dẫn, nguồn điện không thích hợp, nứt bề hay va chạm do vận chuyển, bảo quản sản phẩm không tốt.
• Sản phẩm có dấu hiệu sửa chữa trước ở những nơi không nằm trong hệ thống bảo hành do Toshiba ủy quyền.
• Hu' hòng do quá trình lắp đặt và sử dụng không đúng tiêu chuẩn kỹ thuật, qui định an toàn của sản phẩm.

Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo trước để cải tiến sản phẩm. Tham khảo ý kiến của đại lý bán hàng hoặc nhà sản xuất để biết thông tin chỉ tiết. Mọi thông tin cập nhật của hướng dẫn sẽ được tải lên trang web dịch vụ, vui lòng kiểm tra phiên bản mới nhất.

CS003UI-AF(C)
