HƯỚNG DẪN NGƯỜI DÙNG TCS 51EA Tanaka

Ý NGHĨA CÁC BIỂU TƯỢNG

LU'U Ý: Một số thiết bị không có các biểu tượng này.

	Biểu tượngCẢNH BÁOSau đây là các biểu tượng được dùng cho máy cửa. Đảm bảo bạn hiểu rõ ý nghĩa của chúng trước khi sử dụng.
	Bạn cần phải đọc kỹ, hiểu rõ và tuân thủ các lưu ý và cảnh báo an toàn sau đây. Sử dụng máy cửa bất cần hoặc không đúng cách có thể gây ra chấn thương nghiêm trọng hoặc chết người.		Ngừng khẩn cấp
	Đọc kỹ, hiểu rõ và tuân thủ mọi cảnh báo và hướng dẫn trong số tay này cũng như trên máy cửa.		Hỗn hợp nhiên liệu và đầu
	Luôn mang theo các dụng cụ bảo vệ mắt, đầu và tai khi sử dụng máy cửa này.		Châm đầu phun xích
	Chú ý đến nguy hiểm đến từ lực giật lùi. Hấy chủ ý đến chuyển động hướng lên và/hoặc giật lùi đột ngột và bất ngờ có thể xảy ra từ thanh dẫn.		Điều chỉnh bộ chế hòa khí – Tốc độ không tải
	Cấm sử dụng một tay. Khi cắt, giữ chặt máy cửa bằng cả hai tay với ngón cái khóa chặt quanh tay cầm phía trước.		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ chậm
	Hãm xích		Điều chỉnh bộ chế hòa khí – Kết hợp tốc độ cao
	Buớm gió		Chình bơm dầu
	Bật/Khởi động		Bơm khởi động
	Tất/Ngừng		Van giảm áp

Muc luc

PHU KIÊN NÀO LÀ QUAN TRONG? 36

CÁNH BẢO VÀ HƯỞNG DẢN AN TOẢN 37

THÔNG SỐ KỸ THUẬT 39

QUY TRÌNH LẦP RẦP 40

QUY TRÌNH VĂN HÀNH 40

BẢO DƯỞNG 42

Hồng hốc linh kiện

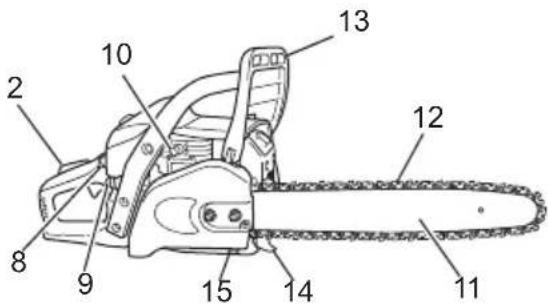

PHỤ KIỆN NÀO LÀ QUAN TRỘNG?

1. Cần điều chỉnh: Thiết bị được kích hoạt bằng ngón tay của người vận hành để điều khiển tốc độ động cơ.
2. Khóa cần điều chỉnh: Thiết bị giúp đề phòng hoạt động bất ngò của cần điều chỉnh cho đến khi được nhà ra bằng tay.
3. Công tắc STOP (DÙNG): Thiết bị dùng để cho phép khởi động hoặc tất động cơ.
4. Nắp đây bình chứa dầu: Dùng để đây bình chứa dầu.
5. Bộ khởi động giật lùi: Kéo tay cảm để khởi động động cơ.
6. Tay cảm phía trước: Đỗ tay cảm nằm ở hoặc hướng về phía trước hộp chứa động cơ.
7. Nắp đây bình nhiên liệu: Dùng để đây bình nhiên liệu.
8. Cần điều khiển bước gió: Thiết bị dùng để bơm đầy nhiên liệu/hỗn hợp khí vào bộ chế hòa khí nhằm trợ giúp khởi động.
9. Bơm khởi động: Thiết bị dùng để cung cấp thêm nhiên liệu nhằm trợ giúp khởi động.
10. Van giảm áp: Thiết bị dùng để giảm áp suất nén nhằm trợ giúp khởi động.
11. Thanh dẫn: Bộ phận này vốn hỗ trợ và truyền dẫn xích máy cửa.
12. Xích máy cửa: Xích dùng làm dụng cụ cắt.
13. Hăm xích (Tấm chấn bảo vệ tay phía trước): Thiết bị dùng để dùng hoặc khóa xích.
14. Thanh giảm xóc máu nhọn: Thiết bị hoạt động như trục xoay khi tiếp xúc với cây hoặc gỗ.
15. Móc hâm xích: Thiết bị dùng để hâm tốc độ xích máy cửa.
16. Vỏ đây thanh dẫn: Thiết bị dùng để đây thanh dẫn và xích máy cưa khi bạn không sử dụng máy cửa.
17. Chìa vận đai ốc hộp phụ kiện: Dụng cụ dùng để tháo hoặc lắp bugi và căng xích máy cửa.
18. Hướng dẫn sử dụng: Được kèm theo máy cửa. Đọc kỹ trước khi sử dụng và lưu giữ để tham khảo sau này nhằm hiểu rõ các kỹ thuật thích hợp và an toàn.

An toàn cho người vận hành

○ Luôn mang tâm chấn bảo vệ mặt hoặc kính bảo hộ.
○ Phải sử dụng găng tay khi mài sắc xích.
○ Luôn mang thiết bị bảo hộ an toàn như áo giảm nhiệt, quản dài, găng tay, mũ bảo hộ, giày ống có mũi bằng thép và để không trượt, và thiết bị bảo vệ mắt, tai và chân bất cứ khi nào bạn sử dụng máy cửa xích. Để vận hành trên cây, giày ống an toàn phải thích hợp với các kỹ thuật leo trèo. Không mặc quản áo lùng những, quản soóc, đeo trang sức, mang dép hoặc đi chân không.

Đề tóc ngắn an toàn phía trên vai.

Không vận hành máy cửa này khi bạn mật môi, bị ôm hoặc đang dùng rượu, ma túy hoặc thuốc tây.
Không được để trẻ em hoặc người thiếu kinh nghiệm vận hành máy cửa này.
○ Mang thiết bị bảo vệ tai. Để ý đến môi trường xung quanh.

Đế ý đến m qì người đúng xem, người mà có thể đang báo hiệu sự cố.

Tháo ngay thiết bị an toàn sau khi tất động cơ.

○ Mang thiết bị bảo vệ đầu.
Không được bật hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín. Khí thải ra từ động cơ có thể gây chết người.
Để bảo vệ đường hô hấp, hãy deo mặt nạ bảo vệ khi có hơi dầu từ xích tỏa ra và bụi từ mùn cửa.
○ Giữ cho các tay cầm không dính dầu và nhiên liệu.
○ Giữ đôi tay cách xa thiết bị cắt.
Không được cảm hoặc giữ thiết bị cắt của máy cửa.
○ Khi máy cửa tất, đảm bảo bộ phận cắt đã dùng trước khi đặt máy cưa xuống.
○ Khi vận hành lâu, thành thoảng bạn nên nghị ngơi để có thể phòng tránh Hội chứng rung bàn tay-cánh tay (HAVS) có thể xảy ra do rung đông.
○ Người vận hành phải tuân thủ các quy định địa phương tại khu vực đang cưa.

CÀNH BÁO

○ Các hệ thống chống rung không đảm bảo rằng bạn sẽ luôn tránh được Hội chứng rung bàn tay-cánh tay hoặc hội chứng ống cổ tay.
Do đó, những người thường dùng máy của liên tục nên theo dõi kỹ tinh trạng của các bàn tay và ngón tay của mình. Nếu có bất kỳ hội chứng nào ở trên, hãy đến gặp bác sĩ ngay.
○ Việc tiếp xúc lâu dài hoặc liên tục với các mức tiếng ổn cao có thể gây khiếm thính vĩnh viễn. Phải luôn mang dụng cụ bảo vệ tai thích hợp khi vận hành thiết bị/máy.
Nếu bạn đang sử dụng bất kỳ thiết bị điện/diện tử y học nào như máy trợ tìm, hãy tham khảo ý kiến bắc sĩ cũng như nhà sản xuất thiết bị trước khi vận hành bất kỳ thiết bị điện nào.

An toàn thiết bị/máy

○ Kiểm tra toàn bộ thiết bị/máy trước mỗi lần sử dụng. Thay thế các phụ kiện bị hỏng. Kiểm tra các lỗ rò rì nhiên liệu và đảm bảo mọi chất cải đều được lắp thích hợp và tiết chất.
○ Phải thay thế các phụ kiện đã bị nứt mề hoặc bị hồng trước khi sử dụng thiết bị/máy.
Đảm bảo thùng ch ứa bên cạnh được gắn thích hợp.
Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.
○ Chỉ sử dụng các phụ kiện cho thiết bị/máy này như được đề nghị bởi nhà sản xuất.
Không được đặt bắt kỳ vật cần nào vào miếng mạ lót xích. Nếu xích va chạm nhau, phải tất máy cưa và kiểm tra cần thận.
Đả m bảo bơm dầu tự động vẫn đang hoạt động. Luôn nạp đầy dầu sạch vào bình dụng dầu. Không được để xích chạy khô trên thanh dẫn.
○ Môi dịch vụ liên quan đến máy cửa xích, thay vì các mục được liệt kê trong số tay người vận hành/người sử dụng, phải được thực hiện bởi nhân viên bảo trì chuyên nghiệp. (Ví dụ: nếu sử dụng các công cụ không thích hợp để tháo bánh đa hoặc để giữ bánh đa nhằm tháo khớp trục, bạn có thể gây ra thiệt hại kết cấu cho bánh đa và sau đó khiến cho bánh đa nổ tung.)

CÀNH BÁO

Không được sửa đổi thiết bị/máy trong mọi trường hợp. Không dùng thiết bị/máy cho bất cứ công việc nào ngoại trừ công việc cần dùng đến.
Không được dùng máy của xích mà không có bất cứ thiết bị an toàn nào hoặc có thiết bị an toàn bị hồng. Điều này có thể gây ra chấn thương cá nhân nghiêm trọng.
Không được phép dùng thanh dẫn/xích khác thay vì loại đã được đề nghị bởi nhà sản xuất vì điều này có thể dẫn đến nguy cơ cao về tai nạn hoặc chấn thương cá nhân.

An toàn nhiên liệu

○ Pha và nạp nhiên liệu ở bên ngoài và nơi không có các tia lửa điện hoặc ngon lửa.
○ Dùng bình chứa nhiên liệu thích hợp.
Không hút thuốc hoặc cho phép hút thuốc gần nhiên liệu hoặc thiết bị/máy hoặc trong khi sử dụng thiết bị/máy.
○ Lau sạch mọi vết dâu loang trước khi khởi động động cơ.
○ Di chuyển xa vị trí nạp nhiên liệu ít nhất 3 mét trước khi khởi động động cơ.
○ Tất động cơ và đề máy nguội vải phút trước khi tháo nắp thùng chứa nhiên liệu.
Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên hút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vấn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rĩ nhiên liệu.
Cắt giữ thiết bị/máy và nhiên liệu ở khu vực nơi mà hơi nhiên liệu không thể đến được với các tia lửa điện hoặc ngọn lửa đang bất từ bếp đun nước, động cơ diện hoặc công tắc, lò sưới, v.v...

CẢNH BÁO

Nhiên liệu dễ bắt lừa hoặc cháy nổ hoặc hút hơi khói, vì vậy bạn phải chú ý đặc biệt khi cầm hoặc nạp nhiên liệu.

An toàn khi cửa

Không cửa bất cứ vật liệu nào khác ngoài gỗ hay các vật liệu bằng gỗ.
Đề bảo vệ đường hô hấp, hãy deo mặt nạ bảo vệ hóa chất khi cửa gỗ sau khi cây đã được phun thuốc trừ sâu.
Giữ các đối tượng khác như trẻ em, động vật, người đứng xem và người trợ giúp bên ngoài vùng nguy hiểm. Tất ngay động cơ nếu mọi người tiến gần đến bạn.
Giữ chặt thiết bị/máy bằng tay phải trên tay cảm phía sau và tay trái trên tay cảm phía trước.
○ Giữ chặt chân và giữ thăng bằng. Không với xa quá.
Giữ mọi bộ phận trên cơ thể xa khởi bộ giảm thanh và bộ phận cắt khi động cơ đang chạy.
○ Giữ thanh dẫn/xích dưới mức thất lưng.
○ Trước khi đôn hạ cây, người vận hành phải làm quen với các kỹ thuật của của máy của xích.
Đảm bảo chuẩn bị trước vị trí thoát an toàn khởi cây đôn ngã.
○ Trong lúc cửa, giữ chặt thiết bị/máy bằng cả hai tay với ngón cái được khóa chặt quanh tay cầm phía trước và đứng vùng bằng hai chân và cơ thể cân bằng.
Đúng lệch sang bên cạnh máy cửa khi cửa - không được đúng trực diện phía sau máy cửa.
○ Luôn giữ bộ giảm xóc mâu nhơn trực diện với cây vì xích có thể bị kéo đột ngột vào cây nếu được trang bị để hoạt động theo cách này.
○ Khi cửa xong, luôn sẵn sàng nhắc máy cửa lên để nó không chạy theo đã và cắt vào ống chân, bàn chân và cơ thể bạn hoặc và cham với vật cần.
○ Phải cảnh giác với lực giật lủi (khi máy cura này lên và giật lủi về phía người vận hành). Không được cura bằng đầu nhọn của thanh dẫn.
○ Khi di chuyển sang một khu vực cưa mới, đảm bảo tất máy cưa và dùng mọi bộ phận cắt.
○ Không được đặt máy cưa xuống đất khi đang chạy.
○ Luôn đảm bảo đã tất động cơ và dùng hẩn mọi bộ phận cắt trước khi đơn sạch mảnh vụn hoặc gỡ cỏ khởi bộ phận cắt.
○ Luôn mang theo bộ dụng cụ cấp cứu khi vận hành mọi thiết bị điện.
Không được bật hoặc chạy động cơ bên trong phòng hoặc tòa nhà kín và/hoặc gần chất lỏng dễ cháy. Khí thải ra từ động cơ có thể gây chết người.

An toàn khi bảo trì

○ Bảo trì thiết bị/máy theo các quy trình khuyến nghị.
Ngắt bugi trước khi thực hiện dịch vụ bảo trì ngoại trừ các điều chỉnh bộ chế hòa khí.
Đặt xa các phụ kiện khác khi thực hiện điều chỉnh bộ chế hòa khí.
Sử dụng phụ kiện thay thế Tanaka chính hăng như đề nghị của nhà sản xuất.

CHÚ Ý

Không tháo rời bộ khởi động giật lùi. Bạn có thể gặp phải chấn thương cá nhân vì lò so giật lùi.

CÀNH BÁO

Bảo trì không đúng cách có thể gây hỏng nặng cho động cơ hoặc dẫn đến chấn thương cá nhân.

Vận chuyển và bảo quản

Xách thiết bị/máy bằng tay với động cơ đã tất và đặt bộ giảm xóc cách xa cơ thể.
Để người động cơ, hút sạch bình chứa nhiên liệu và buộc chặt thiết bị/máy trước khi cất giữ hoặc chuyển lên xe.
Hút sạch bình chứa nhiên liệu trước khi cắt giữ thiết bị/máy. Bạn nên sút sạch nhiên liệu khởi bình chứa sau mỗi lần sử dụng. Nếu nhiên liệu vẫn giữ lại trong bình chứa, hãy cắt giữ thiết bị theo cách không bị rò rì nhiên liệu.
○ Cất giữ thiết bị/máy xa tầm tay trẻ em.
○ Vệ sinh và bảo dưỡng thiết bị cần thân và cất giữ nó ở nơi khô ráo.
Đảm bảo công tắc STOP (DÙNG) được chuyển sang off (tất) khi vận chuyển hoặc cắt giữ.
○ Khi vận chuyển hoặc cắt giữ, hãy dạy vỏ thanh dẫn lại.

Nếu xảy ra các sự cố không bao gồm trong số tay này, hãy thận trọng và dùng cách xử trí thông dụng. Liên hệ với đại lý Tanaka nếu bạn cần sự trợ giúp. Quan tâm đặc biệt đến các lưu ý đặt ngay sau các từ sau đây:

CÀNH BÁO

Cho biết có nhiều khả năng bị chấn thương cá nhân nghiệm trọng hoặc thiệt mạng nếu không tuân thủ các hướng dẫn.

CHÚ Ý

Cho biết có khả năng bị chấn thương cá nhân hoặc hư hỏng thiết bị nếu không tuân thủ các hướng dẫn.

LU'U Ý

Thông tin hữu ích về chức năng và cách sử dụng thích hợp.

CÀNH BÁO

NGUY HIÉM ĐẾN TỪ LỰC GIẮT LÙI (Hình 1)

Một trong những hiểm họa nghiêm trọng nhất khi làm việc với máy cưa xích là máy có thể bị giật lủi. Cú giật lủi có thể xảy ra khi đầu mút của thanh dẫn chậm vào vật nào đó, hoặc trong lúc cưa, phần gỗ tiến đến gần sát và ép vào xích máy cưa. Lực va chậm đầu mút trong một vài trường hợp có thể gây ra phần ứng giật ngược đột ngọt, đầy thanh dẫn bật lên và giật lủi về phía bạn. Lực ép lên xích máy cưa dọc theo phía trên thanh dẫn cũng có thể đầy thanh dẫn giật ngược nhanh về phía bạn. Một trong hai phần ứng trên đều có thể khiến cho bạn khó kiểm soát máy cưa và có khả năng dẫn đến chấn thương nghiêm trọng. Mặc dù máy cưa của bạn đã được thiết kế đảm bảo an toàn, tuy vậy bạn không nên quá phụ thuộc vào các tính năng an toàn này. Bạn phải luôn luôn xác định phần đầu của thanh dẫn nằm ở dấu. Lực giật lui sẽ xảy ra nếu bạn làm cho vùng dễ bị giật lủi (1) của thanh dẫn chậm vào vật nào đó.

Không được sử dụng vùng đó. Lực giật lủi do sức ép xảy ra khi vết cưa tiến gần và ép vào phần trên của thanh dẫn. Hấy nghiên cứu vết cưa của bạn và đảm bảo chắc chắn là nó sẽ mở ra khi bạn của xuyên qua. Duy trì kiểm soát trong lúc động cơ đang hoạt động bằng cách luôn giữ vững máy cửa với tay phải giữ chắc tay cầm phía sau, tay trái nằm tay cầm phía trước và dùng ngón cái cùng các ngón khác bao quanh tay cầm. L Horizon luôn cầm máy cửa bằng cả hai tay trong khi vận hành và cửa với tốc độ cao.

Thực hiện theo các hướng dẫn về cách mài sắc và bảo dưỡng của nhà sản xuất đối với xích máy cửa. Thiếu hoạt động bảo dưỡng có thể tăng khả năng hoạt động giật lùi.

THÔNG SỐ KỸ THUẬT

○ Mã "CS" của tên mẫu máy cửa có nghĩa là "Máy cửa xích"

Mẫul	TCS51EA (40S) TCS51	EA (45S) TCS51EA (50S)
Loại thiết bị	Máy cửa xích cầm tay
Kích thước động cơ (cm3) 50.1
Bugi NGK BPMR-7A
Dung tích bình chứa nhiên liệu (cm3) 530
Dung tích bình chứa dầu phun xích (cm3) 270
Trọng lượng khô (kg)(Không có thanh dẫn và xích)	5.1
Bước xích (mm) 8.26
Cỡ xích (mm) 1.27
Mức áp suất âm thanh LpA (dB (A))theo chuẩn ISO 22868
Tương đươngB	100.9át định	1
Mức công suất âm thanh LwA (dB (A))theo chuẩn ISO 22868
Được xác địnhB	113át định	2
Mức công suất âm thanh LwA (dB (A))theo chuẩn 2000/14/EC
Được xác định	114
Được bảo đảm	117
Mức giao động (mét/giây vuông)theo chuẩn ISO 22867
Tay cảm phía trướcTayB	2.0cảm2phía sauát định0.8	2.02.10.8	2.02.10.8
Chiều dài thanh dẫn (mm) 400 450 500
Loại xích	95VPX(Oregon)		20BPX(Oregon)
Công suất động cơ tối đatheo chuẩn ISO 7293 (kW)	2.5
Tốc độ động cơ tối đa (vòng/phút)	13500
Tốc độ động cơ không tải (vòng/phút)	3000
Tiêu thụ nhiên liệu cụ thể với mức công suấtđộng cơ tối đa (g/kWh)	439
Tốc độ xích tối đa (phút/giây)	26.0
Bánh xích (số bước răng)	7

Lưu Ý: Độ ổn/mức giao động tương đương được tính như là tổng mức năng lượng do theo giờ trong nhiều điều kiện hoạt động khác nhau với sự phân bổ giờ như sau: 1/3 không tải, 1/3 có tải, 1/3 tốc độ tối đa.

* Mọi dữ liệu luôn có sự thay đổi mà không cần thông báo.

QUY TRÌNH LẮP RÁP

CÀNH BÁO

Không được có khởi động động cơ nếu chưa tiết chặt thùng chứa bên cạnh, thanh dẫn và xích.

1. Kéo tám bảo vệ tay phía trước (2) hướng về tay cảm phía trước để kiểm tra xem hầm xích đã được nhà hay chưa. (Hình 2)

2. Thảo đai ốc bàn kẹp thanh dẫn (3). Thảo thùng chứa bên cạnh (4) (Hình 3)

3. Lắp đặt thanh dẫn (5) vào các bulông (6) rồi đầy nó hương xa về phía bánh (7).

4. Kiểm tra xem hướng của xích máy ợra (12) có đúng như hình minh họa hay không, và chỉnh thẳng xích trên bánh xích. (Hình 5)

5. Hướng các mất xích truyền động vào rãnh bao quanh toàn bộ thanh dãn.

6. Lắp đặt thùng chứa bên cạnh (4) vào các bulông (6). Đảm bảo vấn lồi của bulông chỉnh độ căng xích (8) phải khít vào lỗ của thanh dẫn (9). (Hình 4)

Cần hãm (11) của hộp dựng bên cạnh phải khớp với đường rãnh (10) ở mặt tám chấn bùn phía trước.

Sau đó tiết đối ốc thanh dẫn (3) bằng tay sao cho dưới thanh dẫn có thể dịch chuyển lên và xuống dễ dàng. (Hình 3)

1. Nâng đầu mút thanh dẫn và tiết chặt xích (12) bằng cách vận bulông chính độ căng (13) theo chiều kim đồng hồ. Để kiểm tra độ căng chính xác, hãy nâng nhẹ đoạn giữa của xích và phải có độ hở khoảng 0,5 – 1 mm (14) giữa thanh dẫn và gờ của xích truyền dẫn. (Hình 6 & 7)

CHÚ Ý

ĐỘ CĂNG CHÍNH XÁC LÀ CỰC K Y QUAN TRỌNG

1. Nâng đầu mút thanh dân và tiết chặt các đai ốc bàn kẹp thanh dân bằng chìa vận đai ốc theo hộp phụ kiện. (Hình 7)

2. Xích mới sẽ giãn ra, vì vậy hãy chỉnh xích sau một vài lần cưa và quan sát kỹ độ căng của xích trong nửa giờ đầu sử dụng máy cưa.

LU'U Y

Kiểm tra thường xuyên độ căng của xích để đạt hiệu suất và độ bền tối ưu.

CHÚ Ý

○ Khi xích được tiết quá căng, thanh dẫn và xích sẽ bị hòng nhanh. Ngược lại, khi tiết xích quá lỏng, nó có thể rót ra khởi rảnh trong thanh dẫn.

○ Luôn deo găng tay khi chạm vào xích.

CÀNH BÁO

Trong khi vận hành, hãy giữ chặt máy cưa xích bằng cả hai tay. Vận hành một tay có thể gây ra chấn thương nghiêm trọng.

QUY TRÌNH VĂN HÀNH

Nhiên liệu (Hình 8)

CÀNH BÁO

Máy cưa xích được trang bị động cơ hai thì. Luôn chạy động cơ bằng nhiên liệu pha với đầu. Chọn nơi thông thoáng tốt khi nạp hoặc cầm nhiên liệu.

○ Nhiên liệu chứa chất rất để cháy và có thể gây chắn thương cá nhân nghiêm trọng khi hít phải hoặc làm đồ lên cơ thể. Luôn chú ý khi cầm nhiên liệu. Luôn chọn nơi thông thoáng tốt khi cầm nhiên liệu bên trong tòa nhà.

Nhiên liệu

○ Luôn dùng nhiên liệu hóa dầu không chỉ có nhân hiệu 89.

Dùng dầu chính hăng cho động cơ hai thì hoặc sử dụng nhiên liệu pha giữa 25:1 và 50:1, hãy xem bình đựng dầu để biết tỷ lệ hoặc liên hệ với đại lý Tanaka.

Nếu dầu chính hăng không có sẵn, hãy dùng dầu chất lượng có thêm chất chống oxy hóa được ghi nhận rõ là dùng cho động cơ hai thì được hong khô (JASO FC GRADE OIL hoặc ISO EGC GRADE). Không dùng dầu pha BIA hoặc TCW (loại làm lạnh nước cho động cơ 2 thì).

○ Không được dùng dầu đa cấp (10 W/30) hoặc dầu thải.

○ Luôn pha nhiên liệu và dầu trong bình chứa sạch riêng biết.

Luôn bắt đầu bằng cách nạp một nửa số nhiên liệu cần dùng.

Sau đó nạp toàn bộ số đầu còn lại. Khuấy (lắc) đều hỗn hợp nhiên liệu. Thêm số nhiên liệu còn lại.

Khuấy (lắc) kỹ hỗn hợp nhiên liệu trước khi nạp vào bình chứa.

Nạp nhiên liệu

CÀNH BÁO (Hình 9)

○ Luôn tất động cơ trước khi nạp lại nhiên liệu.

○ Mở chậm bình chứa nhiên liệu (15) khi nạp nhiên liệu để không còn áp suất quá cao có thể xảy ra.

○ Siết chặt nắp đây nhiên liệu sau khi nạp.

○ Luôn chuyển máy của cách khu vực nạp nhiên liệu ít nhất 3 métr trước khi khởi động.

○ Luôn giặt sạch mọi quản áo có dính nhiên liệu bằng xà phòng.

Đảm bảo kiểm tra mọi lỗ rò rỉ nhiên liệu sau khi nạp lại nhiên liệu. Trước khi nạp nhiên liệu, hãy lau sạch nắp đay bình chứa để đảm bảo không có chất do rơi vào. Đảm bảo nhiên liệu được pha kỹ bằng cách lắc đều bình chứa trước khi nạp nhiên liệu.

Dầu phun xích (Hình 9)

Nạp đầy dầu phùn xích (16). Luôn dùng dầu phùn xích có chất lượng tốt. Khi động cơ đang chạy, dầu phùn xích sẽ tự động phùn ra.

LU'U Y

Khi nạp nhiên liệu (15) hoặc dầu phun xích (16) vào bình chứa, hãy đặt máy cưa với phía nắp đặt hướng lên. (Hình 9)

ĐIỀU CHÌNH BỘ CẢP DẦU PHUN XÍCH

Theo thông số mặc định gốc, số lượng đầu phun xích phun ra qua hệ thống bôi trơn sẽ được điều chỉnh ở mức tối đa. Chỉnh số lượng theo điều kiện vận hành.

Văn vít chỉnh (17) ngược theo chiều kim đồng hồ để tăng số lượng đầu và vận nó theo chiều kim đồng hồ để giảm số lượng đầu. (Hình 10)

Sử dụng hãm xích (Hình 2 & 11)

Hãm xích được thiết kế để sử dụng trong trường hợp khẩn cấp như sự cố giật lùi.

Sử dụng hăm xích bằng cách di chuyển tấm bảo vệ tay cầm trước hướng về phía thanh dẫn. Trong khi sử dụng hăm xích, dù đã kéo cần điều chỉnh nhưng tốc độ động cơ vẫn không tăng và xích vẫn không quay. Để nhà hăm xích, hãy kéo tấm bảo vệ tay phía trước hướng về phía tay cầm phía trước.

Nếu động cơ tiếp tục quay với tốc độ cao khi hãm xích vẫn chưa nhà, khớp trục sẽ trở nên quá nóng và có thể gây ra hòng hóc.

Khi hâm xích không nhà trong khi máy cửa hoạt động, hãy thả ngay cần điều chỉnh để giảm tốc độ động cơ.

Cách kiểm tra hoạt động của hãm xích

1) Tất động cơ

2) Giữ máy cửa xích theo chiều nằm ngang, thả tay khởi tay cầm phía trước, đầy đầu mút thanh dẫn sang gốc cây hoặc khác gỗ và kiểm tra hoạt động của hăm xích. Mức hoạt động sẽ thay đổi theo kích thước thanh dẫn.

Trong trường hợp hãm xích vấn không hoạt động, hãy yêu cầu đại lý bán hàng kiểm tra và sửa chữa.

Khôi động (Hình 11-16)

CHÚ Y

Trước khi khởi động, đảm bảo hâm xích văn chưa nhà ra và thanh dẫn/xích không va chạm bất cứ vật gì. (Hình 11)

1. Chuyển công tắc khóa điện (18) sang vị trí ON (BẠT). (Hình 12) *Đầy bơm khởi động (20) nhiều lần để nhiên liệu chảy qua bình chứa vào bộ chế hòa khí. (Hình 13)

2. Kéo ền điều khiển bước gió (19) sang ví trí bị chẹn (Hình 13). Thao tác này sẽ tự động khóa vào một nửa bước ga.

3. Đầy van giảm áp (21).

Van này (21) sẽ tự động trở về vị trí ban đầu khi đã khởi động động cơ (Hình 14)

1. Kéo mạnh bộ khởi động giật lùi, chú ý giữ chặt tay cảm và dùng để nó giật lùi. (Hình 15)

2. Khi bạn nghe tiếng đề máy đầu tiên, hãy chuyển toàn bộ cần điều khiển bước gió (19) trở về. (Hình 13)

3. Đầy van giảm áp.

4. Kéo mạnh bộ khởi động giật lùi thêm lần nữa theo cách như đã trình bày trước đó. (Hình 15)

LU'U Ý

Nếu động cơ không khởi động, hãy lặp lại các quy trình từ 2 - 7.

1. Ngay khi động cơ khởi động, kéo một lần toàn bộ cần điều khiển (23) bằng khóa cần điều khiển (22) và thả ngay. (Hình 16) Sau đó một nửa bước ga sẽ được nhà ra.

Kéo tám bảo vệ tay phía trước (2) hướng về tay cảm phía trước đề nhà hãm xích ra.

Để động cơ nóng lên khoảng 2-3 phút trước khi thực hiện mọi thao tác vận hành.

Không chạy động cơ không tải với tốc độ cao để tránh làm giảm tuổi thọ động cơ.

CÀNH BÁO

Không cầm máy khi động cơ đang hoạt động.

Tất máy (Hình. 17)

Giảm tốc độ động cơ và đầy công tắc khóa điện (18) đến vị trí ngùng.

CÀNH BÁO

Không được với quá xa hoặc cửa ở vị trí cao hơn vai.

Đặc biệt cần trọng khi đón ngã cây, và không được sử dụng máy cưa ở vị trí cao ngang mũi hay cao hơn vai.

MÓC HĂM XÍCH

Móc hãm xích nằm trên bộ nguồn ngay phía dưới xích máy cửa nhằm ngăn ngừa trường hợp dây xích bị đứt văng vào người sử dụng.

CÀNH BÁO

Không được đúng ngang hàng với xích máy cửa khi cửa.

KỸ THUẶT ĐỐN CÂY, CƯƠNHÁNH VÀ XỀ GỞ CO' BẢN

Mục đích của những thông tin sau là nhằm cung cấp cho bạn hướng dẫn khái quát về kỹ thuật cửa gỗ.

CÀNH BÁO

○ Thông tin này không áp dụng cho mọi tình huống cụ thể, vốn có thể phụ thuộc vào những khác biệt về thảm thực vật, địa hình, loại gỗ, hình dáng và kích thước cây, v.v... Hãy tham khảo ý kiến của đại lý dịch vụ, cơ quan kiểm lâm hay trường lâm nghiệp tại địa phương để được tư vấn về các khó khăn cụ thể khi cura gỗ trong khu vực của bạn. Điều này sẽ giúp bạn làm việc hiệu quả và an toàn hơn.

○ Tránh cura trong điều kiện thời tiết bất lợi như sương mù dày đặc, mưa lớn, lạnh giá, gió mạnh, v.v...

Thời tiết bất lợi thường khiến mọi người mật môi khi làm việc và dễ phát sinh tình huống nguy hiểm như mặt đất trơn trượt.

Gió mạnh có thể xô đồ cây cối theo hướng không như ý, gây thiết hại cho tài sản hoặc gây thương tích cá nhân.

CHÚ Ý

Không bao giờ được sử dụng máy của xích làm đơn bảy hay cho bất kỳ mục đích nào khác không thuộc chức năng của máy.

CÀNH BÁO

Tránh đón những chương ngại như gốc cây, ngọn cây, nhánh cây hay cây ngã. Hãy quan sát hố và rãnh. Đặc biệt chú ý khi làm việc trên mặt đất dốc hay không bằng phẳng.

Tất động cơ khi di chuyển từ nơi này sang nơi khác.

Luôn cưa với cần điều chỉnh mở rộng. Xích máy cưa chuyển động chậm có thể dễ dàng làm hay khiến cho máy cưa giật mạnh đột ngột.

○ Không bao giờ được cảm máy cưa bằng một tay.

Bạn không thể kiểm soát tốt máy cửa và có thể mất kiểm soát đồng thời làm cho chính mình bị thương nghiệm trọng.

Giữ thân máy cửa sát người để tăng lực kiểm soát và giảm sức căng.

Khi cưa bằng phần dưới cùng của xích máy cưa, phần lực sẽ kéo máy cưa ra khởi bạn và hướng về cây đang cưa.

Máy cưa sẽ kiểm soát tốc độ cưa và mùn cưa sẽ văng về phía bạn. (Hình 18)

○ Khi cửa bằng phần trên của xích máy cửa, phần lực sẽ đầy máy cửa về phía bạn và hướng ra ngoài cây đang cửa (Hình 19)

Sē có nguy hiểm đến từ lực giật lùi nếu máy cửa bị đầy ra xa đến mức khiến bạn bắt đầu cửa bằng phần mũi thanh dẫn.

Phương pháp an toàn nhất là cửa bằng phần dưới cùng của xích máy cửa. Cưa bằng phần trên sẽ khiến bạn khó kiểm soát máy cửa hơn và tăng nguy cơ bị giật lủi.

○ Trong trường hợp xích máy cửa bị khóa, hãy mở cần điều chỉnh ngay.

Nếu cần điều chỉnh cứ quay vòng với tốc độ cao trong khi xích máy cửa bị khóa, khớp ly hợp sẽ nóng quá mức gây ra sự cố.

LU'U Y

Luôn giữ thanh giảm xóc mâu nhơn đối diện với cây, vì xích máy cưa có thể bị kéo vào cây đột ngột.

ĐỐN CÂY

Đớn cây khác hằng với chặt cây. Bạn còn phải làm cho cây ngã cảng gần vị trí đã định cảng tốt mà vẫn không làm tổn hại đến cây khác hay những thứ khác.

Trước khi đón ngã cây, hãy xem xét cần thận mọi tình huống có thể ảnh hưởng đến huống cây ngã dự tính như: Huống cây mọc. Hình dạng ngọn cây. Tuyết phù trên ngọn.

Tình hình gió. Chương ngại xung quanh cây (ví dụ như các cây khác, đường dây điện, đường xá, nhà cửa, v.v...)

CÀNH BÁO

○ Luôn luôn quan sát các đặc điểm chung của cây. Hãy chú ý những dấu hiệu suy tàn và mục nát trên thân cây khiến cho cây có về sẽ ngã đột ngột hay bắt đầu ngã trước lúc bạn muốn.

Hãy quan sát các nhánh cây khô, chúng có thể bị gãy và roi trúng bạn khi bạn đang làm việc.

Luôn giữ động vật và mọi người cách xa ít nhất gáp đôi chiều cao của cây khi đồn ngã. Hấy phát quang bụi râm và nhánh cây xung quanh.

Chuẩn bị đường rút lui khởi hướng cây ngã.

NGUYÊN TẮC CƠ BẢN KHI ĐỐN CÂY

Thông thường việc đố ngã bao gồm hai hoạt động chính là cửa góc chữ V và làm cho cây ngã. Bắt đầu cửa phần trên của góc chữ V ở phía thân cây đối diện với hướng ngã. Nhìn qua vết cửa, khi bạn thấy đường cửa phía dưới thì không được cửa quá sâu vào thân cây. Góc cửa hình chữ V phải đủ sâu để tạo một bản lẻ đủ rộng và chắc. Độ mở của góc cửa chữ V phải đủ rộng để làm cho cây đồ cảng xa cảng tốt. Cưa ngã cây từ phía bên kia, trên cạnh của góc chữ V từ 1 đến 2 inch (3-5cm). (Hình 20)

1. Hanoi ngã

2. Độ mở của góc cưa chữ V tối thiểu 45°

3. Bản lẻ

4. Cưa ngã

Không bao giờ được cưa xuyên qua thân cây. Luôn luôn giữ lại bản lẻ. Bản lẻ sẽ định hướng ngã cho cây. Nếu thân cây bị cưa xuyên hoàn toàn, bạn sẽ không kiểm soát được hướng ngã của cây.

Chèn chặt một cái nên hay đơn bảy vào chỗ cưa trước khi cây mất dàn độ vững và bắt đầu ngã. Việc này làm cho thanh dẫn không bị kẹt lại khi cây ngã trong trường hợp bạn phán đoán sai hướng đồ của cây. Hấy đảm bảo là không có ai đúng xung quanh phạm vi cây đồ trước khi bạn đầy nó ngã.

ĐỐN NGÃ, ĐƯỜNG KÍNH THÂN CÂY LỐN HƠN HAI LẦN CHIỀU DÀI THANH DĂN

Cưa góc chữ V lớn và rộng. Sau đó khoét sâu vào chính giữa vết cưa. Luôn luôn giữ lại bản lẻ ở cả hai phía của vết cưa chính giữa. (Hình 21)

Hoàn tất việc đôn ngã bằng cách cửa xung quanh thân cây như Hình 22.

CÀNH BÁO

Phương pháp này đặc biệt nguy hiểm vì phải cưa bằng mũi thanh dẫn và có thể tạo ra lực giật lủi.

Chỉ những chuyên gia lành nghề mới được phép thực hiện những kỹ thuật này.

CU'A NHÁNH

Cưa nhánh là cửa bỏ nhánh cây của những cây đã được đón ngã.

CẢNH BÁO

Phần lớn tai nạn do lực giật lùi xảy ra trong quá trình cửa nhánh. Không được sử dụng mũi thanh dẫn. Đặc biệt cần thận và tránh để cây ngã, cảnh cây hay vật nào khác tiếp xúc với thanh dẫn. Đặc biệt chú ý đến các cảnh cây bị kéo căng.

Chúng có thể bạt mạnh về phía bạn và làm cho bạn mất kiểm soát dẫn tới bị thương. (Hình 23)

Đứng bên trái thân cây. Đứng vững trên mặt đất và đặt máy cửa vào thân cây. Giữ máy cửa gần với bạn để có thể dễ dàng kiểm soát máy. Hây tránh thất xa xích máy cửa. Chỉ chuyển động khi thân cây nằm giữa bạn và xích máy cửa. Hây quan sát để tránh các cảnh cây bị kéo căng bật ngược lại.

CU'A NHÁNH CÂY LÓN

Khi cửa các nhánh cây lớn, thanh dẫn có thể dễ bị kẹt.

Các nhánh cây bị kéo căng thường dễ gãy, vì vậy nên của nhánh cây khó cửa theo nhiều bước nhỏ. Vận dụng các nguyên tắc tương tự như khi cửa ngang. Hấy lường trước và nhận thức những hậu quả có thể xảy ra xuất phát từ mỗi hành động của bạn.

CU'A NGANG/XÊ GỐ

Trước khi bắt đầu cửa ngang qua khúc cây, hãy thử hình dung điều gì sẽ xảy ra tiếp theo. Quan sát sức ép của khúc cây và tìm cách cửa ngang sao cho thanh dẫn không bị kẹt.

CU'A NGANG KHÚC CÂY, LƯƠC TÁC DUNG TỪ TRÊN XUỐNG

Tạo tư thế vững chắc. Bắt đầu cửa từ phía trên. Không cửa quá sâu, chỉ cửa khoảng 1/3 đường kính khác cây là đủ. Kết thúc bằng cách cửa từ phía dưới lên. Các đường cửa phải gặp nhau (Hình 24).

1. Bóc vỏ cây

2. Cua ngang

3. Lực tác dụng từ trên xuống

4. Phía chịu lực

5. Phía chịu kéo

6. Độ sâu tương đối của vết cửa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DĂN

Bắt đầu bằng cách cưa phía đối diện của khác cây. Kéo máy cưa về phía bạn, làm theo các tiến trình đã nêu. (Hình 25)

Nếu khác cây nằm trên mặt đất, hãy tiện gỗ để tránh cưa trúng mặt đất. Kết thúc bằng việc cưa từ dưới lên. (Hình 26)

CÀNH BÁO

NGUY HIỂM ĐẾN TỪ LỰC GIẮT LÙI

Không được tìm cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lùi.

CUA NGANG KHÚC CÂY, LỰC TÁC DỤNG TỪ DƯỚI LÊN

Tạo tư thế vững chắc. Bắt đầu cửa từ phía dưới. Độ sâu vết cửa bằng khoảng 1/3 đường kính khác cây.

Kết thúc bằng cách cửa từ phía trên xuống. Các đường cửa phải gặp nhau (Hình 27)

1. Bóc vỏ cây

2. Cua ngang

3. Lực tác dụng từ dưới lên

4. Phía chịu kéo

5. Phía chịu lực

6. Độ sâu tương đối của vết cửa

KHÚC CÂY DÀY, LÓN HƠN CHIỀU DÀI THANH DÃN

Bắt đầu bằng cách cưa phía đối diện của khác cây. Kéo máy cưa về phía bạn, làm theo các tiến trình đã nếu. Hây tiện gỗ nếu khác cây nằm sát mặt đất. Kết thúc bằng việc cưa từ trên xuống (Hình 28)

CÀNH BÁO

NGUY HIÊM ĐẾN TỪ LỰC GIẠT LÙI

Không được tìm cách tiện gỗ nếu bạn chưa được đào tạo chuyên nghiệp. Tiên gỗ cần sử dụng mũi thanh dẫn và điều này có thể tạo ra lực giật lùi (Hình 29).

NÉU MÁY CỦA BỊ KẾT

Tất động cơ. Nâng cao hoặc thay đổi vị trí khác cây, sử dụng một nhánh cây to hay cái cọc để làm đơn bảy. Đùng cố gắng kéo máy cửa ra. Nếu làm vậy, bạn có thể khiển tay cảm bị biến dạng hoặc bị thương do xích máy cửa trong trường hợp máy cửa đột ngột bung ra.

BẢO DƯỞNG

BẢO ĐƯỞNG, THAY THẾ HOẠC SỦA CHỦA THIẾT BỊ VÀ HỆ THỐNG KIỂM SOÁT KHÍ THẢI CÓ THỂ ĐƯỢC THỰC HIỆN BỒI BẮT KỸ CƠ SỞ HAY NHÂN VIÊN BẢO TRÌ ĐỘNG CƠ KHỐNG LƯU THỐNG ĐƯỜNG BỘ NẢO.

Điều chỉnh Bộ chế hòa khí (Hình 30)

Trong bộ chế hòa khí, nhiên liệu được trộn lẫn với không khí. Bộ chế hòa khí đã được điều chỉnh khi chạy thử động cơ tại nhà máy. Tủy theo khí hậu và độ cao mà có thể cần phải chỉnh lại bộ chế hòa khí. Bộ chế hòa khí có một mức điều chỉnh:

T = Vít chỉnh tốc độ không tải.

Điều chỉnh tốc độ không tải (T)

Kiểm tra đảm bảo bộ lọc không khí sạch sẽ. Khi chạy đúng tốc độ không tải, các linh kiện của máy cửa sẽ không quay. Nếu cần phải điều chỉnh, hấy đóng (theo chiều kim đồng hồ) vít T, để động cơ chạy cho đến khi các linh kiện máy cửa bắt đầu quay. Mờ (ngược chiều kim đồng hồ) chốt T đến khi linh kiện ngừng quay. Bạn đạt tốc độ không tải chính xác nếu động cơ chạy êm ở mọi vị trí dưới vòng/phút khi linh kiện máy cửa bắt đầu quay.

Nếu linh kiện máy cửa vẫn tiếp tục quay sau khi điều chỉnh tốc độ không tải, hãy liên hệ với đại lý của Tanaka.

CÀNH BÁO

Khi động cơ đang chạy không tải, các linh kiện máy của phải đúng yên hoàn toàn.

LU'U Ý

Không được chạm vào vít Điều chỉnh tốc độ cao (H) và Điều chỉnh tốc độ thấp (L).

Chỉ đại lý của Tanaka mới thực hiện các thao tác này.

Nếu bạn xoay các vít này thì máy cửa sẽ bị hư hỏng nghiệm trọng.

Bộ lọc không khí (Hình 31)

Bộ lọc không khí (40) phải hoàn toàn không dính bụi bản nhằm tránh:

○ Hu bộ chế hòa khí

○ Gặp sự cố khi khởi động

○ Giảm công suất động cơ

○ Các phụ tùng động cơ bị vướng những thú không cần thiết

○ Tiêu thụ nhiên liệu bất thường.

Lau sạch bộ lọc không khí hàng ngày hoặc thường xuyên hơn nếu làm việc trong khu vực đặc biệt bụi bản.

Tháo nắp bộ lọc không khí (41) và bộ lọc (40).

Rửa sạch bằng bọt xà phòng ẩm. Kiểm tra đảm bảo bộ lọc hoàn toàn khô trước khi lắp vào lại. Nếu bộ lọc không khí đã được sử dụng một thời gian thì không thể rửa sạch hoàn toàn được. Do đó, phải thường xuyên thay bộ lọc mới. Phải luôn thay mới bộ lọc đã hư.

Bugi (Hình 32)

Chất lượng bugi bị ảnh hưởng bởi:

○ Lắp bộ chế hòa khí sai.

○ H ổn hợp nhiên liệu không phù hợp (xăng chứa quá nhiều dầu).

○ Bộ lọc không khí bản.

○ Điều kiện khởi động bất lợi (ví dụ trời lạnh)

Những yếu tố này tạo muôi than trên diện cực của bugi gây ra sự cố và khởi động khó khăn. Nếu động cơ chạy với công suất thấp, khó khởi động hoặc chạy yếu ở tốc độ không tải thì bao giờ cũng phải kiểm tra bugi đầu tiên. Nếu bugi bị bản, hãy lau sạch và kiểm tra khoảng cách điện cực. Điều chỉnh lại nếu cần. Khoảng cách đúng là 0,6mm.

Bugi phải được thay mới sau 100 giờ chạy máy hoặc sớm hơn nếu điện cực bị ăn mòn.

LU'U Ý

Ó một số khu vực, luật pháp địa phương quy định phải sử dụng bugi có điện trở để ngăn chặn ảnh hưởng của tín hiệu đánh lửa. Nếu máy cửa này được trang bị sẵn bugi có điện trở, khi thay mới phải sử dụng bugi cùng loại.

Lỗ châm dầu (Hình 33)

Làm sạch lỗ châm dầu xích máy cưa (42) bất cứ khi nào có thể

Thanh dān (Hình 34)

Trước khi sử dụng máy cửa, làm sạch đường rãnh và lỗ châm dầu (43) trong thanh dẫn bằng thước đo chuyên dụng được bán dưới dạng linh kiện tùy chọn.

Vỏ máy bên (Hình 35)

Luôn giữ khu vực vô máy bên và bộ truyền động không bị dính mùn cưa và mảnh vô. Định kỳ tra dầu mỡ vào khu vực này để chống ăn mòn vì một số loại cây chứa hàm lượng acid cao.

Bộ lọc nhiên liệu (Hình 36)

Tháo bộ lọc nhiên liệu ra khởi bình nhiên liệu và rửa thật sạch bằng dung môi. Sau đó, lắp chặt bộ lọc vào bình nhiên liệu.

LU'U Ý

Hãy thay mới nếu bộ lọc bị bám quá nhiều bụi bản.

Bộ lọc đầu của xích máy cửa (Hình 37)

Tháo bộ lọc đầu ra và rửa sạch bằng dung môi.

Làm sạch khe xi-lanh (Hình 38)

Khi đảm gỗ kẹt giữa khe xi lanh (44), động cơ sẽ bị nóng quá mức làm cho công suất giảm. Để tránh điều này, luôn giữ khe xi lanh và vỏ quạt sạch sẽ.

Hệ thống chống đóng bằng (Hình 39, 40)

Hệ thống này nhằm bảo vệ bộ chế hòa khí khởi bị đóng bằng khi vận hành thiết bị vào mùa đông.

1. Khi bạn cần sử dụng hệ thống đóng bằng, hãy tháo nắp đây bộ lọc khí (41). Kéo màng chấn (45) ra khởi bên trong nắp đây bộ lọc khí và lắp lại vào vị trí dùng cho mùa đồng bằng cách lật qua một nửa. (Hình 39)
   Điều này sẽ cho phép khí nóng thoát ra từ phía xi lanh vào khoang dựng bộ chế hòa khí thông qua khe hồ (46).

LU'U Y

Khi mùa đông đã qua và bộ chế hòa khí không bị đóng bằng, đảm bảo lắp lại màng chấn vào đúng vị trí thông thường. (Hình 40)

Cát giữ trong thời gian dài

Xả hết nhiên liệu khởi bình chứa nhiên liệu. Khởi động và để động cơ chạy đến khi ngừng hằng.

Sửa chữa mọi hư hỏng do quá trình sử dụng. Lau thiết bị bằng khăn sạch, hoặc làm sạch bằng ống dẫn khí nén áp suất cao. Nhỏ vài giọt đầu làm trơn cho động cơ hai thì vào xi lanh qua lỗ bugi, và lắc động cơ vài lần để phân tán đều đầu. Đậy nắp thiết bị và cắt giữ nơi khô thoáng.

MÀI SÁC XÍCH MÁY CƯA

Những bộ phận của lưới cửa (Hình 41, 42)

CÀNH BÁO

○ Phải deo găng tay khi mài xích máy cưa.
Đảm bảo mài tròn cạnh phía trước để hạn chế nguy cơ bị giật lùi hay bị dứt giây đai cố định.

1. Tâm dỉnh

2. Góc cát

3. Tám bên

4. Rãnh răng cura

5. Đế tựa

6. Khung gâm

7. Lỗ đinh tán

8. Chân bánh răng

9. Thước đo chiều cao

10. Góc đúng trên tâm dính (góc độ tủy thuộc vào từng loại xích máy cửa)

11. "Mâu" hay mũi nhọn hơi nhỏ ra

12. Chiều cao chính xác tính từ thước đo chiều cao đến tấm dính bên trên.

13. Phía trước thước đo chiều cao bo tròn.

HẠ THÁP THƯỚC ĐO CHIỀU CAO BẢNG CÁI GIỮA

1) Nếu bạn mài lưới cưa bằng một bộ giữa, hãy kiểm tra và hạ thấp chiều cao.
2) Cú mài sắc ba lần thì kiểm tra thước đo chiều cao một lần.
3) Đặt thước đo đo chiều cao vào máy cura. Nếu thước đo chiều cao nhỏ ra, hãy mai lại bằng đầu trên của dụng cụ. Luôn mai từ bên trong xích máy cura ra bên ngoài lưới cura. (Hình 43)
4) Bo tròn góc trên để giữ hình dạng ban đầu của thước đo chiều cao sau khi sử dụng dụng cụ đo chiều cao. Luôn làm theo các thông số đo chiều cao được đề nghị trong hướng dẫn vận hành hoặc bảo dưỡng kèm theo máy của của bạn. (Hình 44)

HUỐNG DĂN CHUNG VỀ GIỮA LUỐI CỦA

Giữa (60) lưới cửa trên một bên xích máy của theo hướng từ trong ra ngoài. Chỉ giữa về phía trước (Hình 45)

5) Đảm bảo tất cả lưới cửa dài bằng nhau (Hình 46).

6) Giữa sao cho có thể loại bổ mọi hư hỏng trên cạnh (tấm bên (62) và tấm dính (63)) của lưới cửa. (Hình 47)

LU'U Y

Không được gọt dũa hay sửa đổi các đình mất xích truyền động của bộ giảm chấn (61). (Hình 46)

CÁC GÓC MÀI ĐẾ MÀI SẮC XÍCH MÁY CỦA

1. Mã số lĩnh kiện 95VPX/20BPX
2. Bước răng	0.325"
3. Thông số chiều cao 0.025"
4. Góc giữa tấm bên 85°
5. Góc tấm trên	30°
6. Góc giữa thanh dẫn	100°

Lịch trình bảo dưỡng

Dưới đây là một vài hướng dẫn bảo dưỡng chung. Để biết thêm thông tin vui lòng liên hệ đại lý của Tanaka.

Bảo dưỡng hàng ngày

○ Lau chùi bên ngoài thiết bị
○ Lau chùi lǚ lọc dàu của xích máy cửa
○ Lau chùi rãnh và lỗ lọc dâu trên thanh dãn.
○ Lau chùi mùn cưa ở vỏ máy bên.
○ Kiểm tra độ sắc của xích máy cửa.
○ Kiểm tra độ chắc của khớp nối thanh dẫn.
Đảm bảo lá chấn xích máy cửa không bị hư hỏng và có thể lắp vào an toàn.

○ Kiểm tra độ chắc của khớp nối và dính óc. Đặc biệt chú ý kiểm tra bu-lông của bộ giảm thanh và đảm bảo là chúng được tiết chặt hoàn toàn trước khi khởi động. Nếu có bu-lông nào bị lông, phải tiết chặt lại ngay lập tức. Nếu không có thể dẫn đến hư hại nghiệm trọng.

○ Kiểm tra đầu thanh dãn. Hãy thay mới nếu cái cũ bị mòn.

○ Kiểm tra đai hâm xích. Thay mới nếu đai cũ bị mòn.

○ Lau sạch bộ lọc không khí.

Bảo dưỡng hàng tuần

○ Kiểm tra hệ thống khởi động giật lùi, đặc biệt là dây dẫn.
○ Kiểm tra bên ngoài bugi.
○ Tháo bugi ra và kiểm tra khoảng cách điện cực. Điều chỉnh khoảng cách là 0,6mm hoặc thay mới bugi.
○ Lau sạch khe làm mát trên xi-lanh và kiểm tra đảm bảo đường dẫn khí cho hệ thống khởi động giật lùi không bị tắc.

Bảo dưỡng hàng tháng

○ Rửa sạch bình nhiên liệu bằng xăng và lau sạch bộ lọc nhiên liệu.
○ Rùa bộ lọc dâu của xích máy cửa.
○ Lau sạch bên ngoài bộ chế hòa khí và không gian xung quanh nó.
○ Lau sạch quạt và không gian quanh nó.

LU'U Y

Khi đặt mua các linh kiện ở đại lý gần nhất của bạn, vui lòng dùng mã số thiết bị ghi trong mục hồng học linh kiện có trong hướng dẫn này.

	MÃ SÓ THANH DÃN	CHIỀU DÀI	MÃ SÓ XÍCH MÁY CƯA
SỐ MODEL OREGON	160MLBK041180MLBK041200PXBK041	400 mm (16")450 mm (18")500 mm (20")	95VPX-6695VPX-7220BPX-78
