Loại sản phẩm	Máy khoan/driver không dây
Thương hiệu	HiKOKI
Mẫu	DS14DBSL
Nguồn điện	Pin Li-ion 14.4V
Tốc độ không tải (Thấp)	350 phút⁻¹
Tốc độ không tải (Cao)	1500 phút⁻¹
Loại mâm cặp	Không chìa (siết tay)
Dung tích mâm cặp	1.5 mm - 13 mm
Cài đặt mô-men xoắn	22 vị trí ly hợp + chế độ khoan
Khả năng tương thích pin	Pin Li-ion HiKOKI 14.4V (1.3 Ah - 5.0 Ah)
Mẫu bộ sạc	UC18YFSL (14.4V - 18V)
Thời gian sạc (xấp xỉ)	20 - 75 phút (tùy thuộc dung lượng pin ở 20°C)
Trọng lượng (chỉ máy)	Xấp xỉ 1.6 kg
Chiều dài tổng thể	Xấp xỉ 200 mm
Tính năng an toàn	Bảo vệ quá tải, bảo vệ nhiệt độ, tín hiệu cảnh báo LED
Tính năng bổ sung	Đèn làm việc LED, chỉ báo pin còn lại, xoay đảo chiều, công tắc tốc độ biến đổi, móc đai
Ứng dụng	Khoan gỗ, kim loại và gạch; vặn vít máy, vít gỗ và vít tự ta-rô
Bảo dưỡng	Lau sạch bằng khăn khô mềm; kiểm tra vít lắp đặt thường xuyên; bảo quản dưới 40°C
Phụ kiện tiêu chuẩn	Bộ pin, bộ sạc, móc bên và hộp đựng

Câu hỏi thường gặp - DS14DBSL HiKOKI

DS14DBSL sử dụng loại pin nào?

DS14DBSL sử dụng pin lithium-ion 14.4V. Chỉ sử dụng pin chính hãng HiKOKI (ví dụ: dung lượng 1.3 Ah đến 5.0 Ah).

Làm thế nào để sạc pin?

Cắm pin vào bộ sạc HiKOKI UC18YFSL. Đèn báo sáng đỏ khi đang sạc và nhấp nháy đỏ khi sạc đầy. Thời gian sạc thay đổi từ 20 đến 75 phút tùy thuộc vào dung lượng pin.

Dụng cụ không chạy. Tôi nên kiểm tra gì?

Đầu tiên, đảm bảo pin đã được sạc và lắp chặt cho đến khi nghe thấy tiếng tách. Nếu pin yếu, hãy sạc lại. Cũng kiểm tra công tắc tiến/lùi đã được gài hoàn toàn.

Làm thế nào để điều chỉnh mô-men xoắn siết?

Xoay núm ly hợp đến một trong 22 vị trí có số (1-22) để vặn vít hoặc đến vạch khoan để khoan. Số càng cao cho mô-men xoắn càng lớn. Không thể đặt núm giữa các số.

Làm thế nào để thay đổi tốc độ quay?

Sử dụng núm chuyển số để chọn tốc độ thấp (Ls) hoặc cao (Hs). Tốc độ thấp (350/phút) cung cấp mô-men xoắn cao để vặn vít; tốc độ cao (1500/phút) dùng để khoan. Luôn dừng động cơ trước khi chuyển tốc độ.

Dung tích mâm cặp là bao nhiêu và làm thế nào để thay mũi?

Mâm cặp không chìa chấp nhận mũi có đường kính chuôi từ 1.5 mm đến 13 mm. Để gắn mũi, mở mâm cặp bằng cách xoay ống, lắp mũi vào và siết chặt ống bằng tay.

Tại sao đèn LED nhấp nháy trong khi sử dụng?

Đèn LED nhấp nháy để chỉ báo chức năng bảo vệ. Chớp nhanh (bật/tắt 0,1 giây) nghĩa là bảo vệ quá tải; giảm tải hoặc chuyển sang tốc độ thấp. Chớp chậm (bật/tắt 0,5 giây) chỉ báo bảo vệ nhiệt độ; để dụng cụ và pin nguội bớt.

Làm thế nào để bảo dưỡng máy khoan?

Giữ dụng cụ sạch bằng cách lau bằng khăn mềm. Kiểm tra vít lắp đặt thường xuyên và siết chặt nếu lỏng. Bảo quản ở nơi khô ráo dưới 40°C. Mài hoặc thay thế mũi khoan bị mòn.

Tôi có thể sử dụng máy khoan này để khoan va đập không?

Không, DS14DBSL là máy khoan/driver không có chức năng va đập. Nó phù hợp để khoan gỗ, kim loại và gạch với mũi khoan tiêu chuẩn. Để khoan va đập, hãy sử dụng máy khoan va đập HiKOKI DV18DBSL.

Tôi có thể tìm phụ tùng thay thế hoặc dịch vụ sửa chữa ở đâu?

Liên hệ Trung tâm Bảo hành Ủy quyền của HiKOKI để sửa chữa và phụ tùng thay thế chính hãng. Không tự tháo rời dụng cụ; chỉ nhân viên có thẩm quyền mới nên bảo dưỡng.

HƯỚNG DẪN NGƯỜI DÙNG DS14DBSL HiKOKI

Hãy dọc tát cả các cảnh báo an toàn và tát cả các hướng dẫn.

Việc không tuân theo các cảnh báo và hướng dẫn có thể dẫn đến bị điện giật, cháy và/hoặc bị thương nghiệm trọng.

Giữ lại tất cả các cảnh báo và hướng dẫn đề tham khảo trong tương lai.

Thuật ngữ "dụng cụ điện" có trong các cảnh báo đề cập đến dụng cụ điện (có đây) điều khiển bằng tay hoặc dụng cụ điện (không đây) vận hành bằng pin.

1) Khu vực làm việc an toàn

a) Giữ khu vực làm việc sạch và đủ ánh sáng.
Khu vực làm việc tối tắm và bùa bộn dễ gây tai nan.
b) Không vận hành dụng dự điện trong khu vực dế cháy nổ, chằng hạn như nơi có chất lòng dế cháy, khí đốt hoặc bụi khói.
Các dụng dự điện tạo tia lửa nên có thể làm bụi khởi bến lửa.
c) Không đề trẻ em và những người không phận sự đúng gần khi vận hành dụng dự điện.
Sự phân tâm có thể khiển bạn mất kiểm soát.

2) An toàn về điện

a) Phích cấm dụng cụ điện phải phù hợp cấm. Không bao giờ được cải biến phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp với dụng cụ điện nối đất (tiếp 4 đất).
Phích cấm nguyên bản và ổ cấm điện đúng loại sẽ giảm nguy cơ bị điện giật.

b) Tránh đề cơ thể tiếp xúc với các bề mặt nối đất hoặc tiếp đất như đường ống, lò sưới, bếp ga và tủ lạnh.

Có nhiều nguy cơ bị điện giật nếu cơ thể bạn nổi hoặc tiếp đất.

c) Không để các dụng cụ điện tiếp xúc với nước mưa hoặc âm ướt.

Nước thâm vào dụng cụ điện sẽ làm tăng nguy cơ bị điện giật.

d) Không được lạm dụng dây dẫn điện. bao giờ nấm dây để xách, kéo hoặc rút dụng cụ điện. Để dây cách xa nơi có nhiệt độ cao, trơn trượt, vật sắc cạnh hoặc bộ phận chuyển động.

Dây bị hư hỏng hoặc rối sẽ làm tăng nguy cơ bị điện giật.

e) Khì vận hành dụng cụ điện ở ngoài trời, hãy sử dụng dây nối thích hợp cho việc sử dụng ngoài trời.

Sử dụng dây nối ngoài trời thích hợp làm giảm nguy cơ bị điện giật.

f) Nếu không thế tránh khởi việc vận hành dụng cụ điện ở một nơi ẩm thấp, thì hãy sử dụng thiết bị dòng điện dư (RCD) được cung cấp để bảo vệ.

Việc sử dụng một RCD làm giảm nguy cơ bị điện giật.

3) An toàn cá nhân

a) Luôn cảnh giác, quan sát những gì bạn đang làm và phán đoán theo kinh nghiệm khi vận hành dụng dự điện. Không được sử dụng dụng cụ điện khi một môi hoặc dưới ảnh hưởng của rượu, ma túy hoặc được phẩm.

Một thoáng mất tập trung khi vận hành dụng cụ điện có thể dẫn đến chẩn thương cá nhân nghiêm trọng.

b) Sử dụng thiết bị bảo vệ cá nhân. Luôn luôn deo kính bảo vệ mắt. Thiết bị bảo vệ như mặt nạ ngăn bụi, giày an toàn chống trượt, nón bảo hộ lao động, hoặc thiết bị bảo vệ thính giác được sử dụng trong các điều kiện thích hợp sẽ làm giảm các thương tích cá nhân.

c) Ngăn chăn việc vô tình mờ máy. Đảm bảo ràng công tắc đang ở vị trí tất trước khi kết nối đến nguồn điện và/hoặc bộ nguồn pin, thu gom hoặc mang vác công cụ.

Việc mang vác các công cụ điện khi ngón tay của bạn đặt trên công tắc hoặc tiếp điện cho các công cụ điện khiển cho công tắc bật lên sẽ dẫn đến các tai nạn.

d) Tháo mọi khóa điều chỉnh hoặc chia vận đai óc ra trước khi bật dụng cụ điện.

Chia vận đai ốc hoặc chia khóa còn căm trên một bộ phận quay của dụng dự điện có thể gây thương tích cá nhân.

e) Không với tay quá xa. Luôn luôn đúng vững và cân bằng.

PC Điều này giúp kiểm soát dụng cụ điện trong tình huống bất ngò tốt hơn.

f) Trang phục phù hợp. Không mặc quản áo rộng lùng thùng hoặc đeo trang sức. Giữ tóc, quản áo và găng tay tránh xa các bộ phận chuyển động. Quân áo rộng lùng thùng, đồ trang sức hoặc tóc dài có thể bị cuốn vào các bộ phận chuyển động.

g) Nếu có các thiết bị đi kèm để nổi máy hút bụi và các phụ tùng chọn lọc khác, hãy đảm bảo các thiết bị này được nổi và sử dụng đúng cách.

Việc sử dụng các thiết bị này có thể làm giảm độc hại do bụi gây ra.

4) Sử dụng và bảo dưỡng dụng cụ điện

a) Không được ép máy hoạt động quá mức. Si dụng đúng loại dụng cụ điện phù hợp với công việc của bạn. Dụng cụ điện đúng chứng loại sẽ hoàn thành công việc tốt và an toàn hơn theo đúng tiêu chí mà máy được thiết kế.

b) Không sử dụng dụng cụ điện nếu công tắc không tất hoặc bật được.

Bất kỳ dụng cụ điện nào không thể điều khiển được bằng công tắc đều rất nguy hiểm và phải được sửa chữa.

c) Luôn rút phích cấm ra khởi nguồn điện và/hoặc

Khếnguồn pin khởi các công cụ điện trước khi thực hiện bắt kỳ điều chỉnh, thay đổi phụ tùng, hoặc cắt giữ dụng cụ điện nào.

Những biện pháp ngăn ngừa như vậy giúp giảm nguy cơ dụng cụ điện khởi động bất ngờ.

d) Cất giữ dụng cụ điện không sử dụng ngoài tầm tay trẻ em và không được cho người chưa quen sử dụng dụng cụ điện hoặc chưa dọc hướng dẫn sử dụng này vận hành dụng cụ điện.

Dụng cụ điện rất nguy hiểm khi ở trong tay người chưa được đào tạo cách sử dụng.

e) Bảo dưỡng dụng cụ điện. Kiểm tra đảm bảo các bộ phận chuyển động không bị xê dịch hoặc mắc kẹt, các bộ phận không bị ran nứt và kiểm tra các điều kiện khác có thể ảnh hưởng đến quá trình vận hành máy. Nếu bị hư hỏng, phải sửa chữa dụng cụ điện trước khi sử dụng. Nhiều tai nạn xây ra do bảo quản dụng dự điện kém.

f) Giữ các dụng cụ cắt sắc bén và sạch sẽ. Dụng cụ cắt có cạnh cắt bén được bảo quản đúng cách sẽ ít khi bị kẹt và dễ điều khiển hơn.

g) Sử dụng dụng cụ điện, các phụ tùng và đầu cải, v.v...đúng theo những chỉ dẫn này, lưu ý đến các điều kiện làm việc và công việc phải thực hiện.

Vận hành dụng cụ điện khác với mục đích thiết kế có thể dẫn đến các tình huống nguy hiểm.

Tiếng Việt

5) Sử dụng và bảo quản dụng cụ chạy pin

a) Chỉ sạc pin bằng bộ sạc chuyên dụng của nhà cung cấp.

Bộ sạc chỉ phù hợp với một loại pin nên nếu sử dụng cho một loại pin khác có thể gây nguy cơ cháy nổ.

b) Chỉ vận hành dụng cụ với loại pin được thiết kế riêng.

Sử dụng bất kỳ loại pin nào khác có thể gây nguy cơ tai nạn và cháy nổ.

c) Khi không dùng pin, bảo quản pin ở xa các vật dụng kim loại như kép giấy, tiền xu, chia khóa, đình ốc hoặc các vật kim loại nhỏ khác vốn có thể kết nối thiết bị đầu cuối này với thiết bị đầu cuối khác.

Các đuôi pin chạm nhau sẽ chậm mạch và có thể gây bồng hoặc cháy.

d) Trong điều kiện sử dụng quá mức, chả trong pin có thể bị chảy ra; cần tránh tiếp xúc. Nếu vô tình tiếp xúc, rửa sạch bằng nước.

Nếu chất lỏng tiếp xúc với mắt, cần đến cơ sở y tế để được chăm sóc. Chất lỏng chảy ra từ pin có thể gây kích ứng hoặc bồng rất.

6) Bảo dưỡng

a) Đem dụng cụ điện của bạn đến thợ sửa chữa chuyên nghiệp để bảo dưỡng, chỉ sử dụng các phụ tùng đúng chủng loại để thay thế.

Điều này giúp đầm bảo duy trì tính năng an toàn của dụng cụ điện.

PHÒNG NGÙA

Giữ trẻ em và những người không phận sự tránh xa dụng cụ.

Khi không sử dụng, các dụng cụ điện phải được cất giữ tránh xa tầm tay trẻ em và người không phận sự.

CẢNH BÁO AN TOÀN MÁY KHOAN VĂN VÍT DÙNG PIN/MÁY KHOAN VĂN VÍT ĐỘNG LỰC

1. Đeo dụng cụ bảo vệ tai khi sử dụng máy khoan động lực.

Tác động của tiếng ôn có thể gây điểm tai.

1. Sử dụng tay nằm phụ kèm theo máy.

Mất kiểm soát máy có thể gây rạ thương tích cá nhân.

1. Giữ dụng cụ điện qua các bề mặt kịp cách điện khi thực hiện thao tác tại nơi mà phụ kiện mò cắt hoặc móc cài có thể tiếp xúc với dây điện lắp kín.

Phụ kiện mồ cắt hoặc móc cải tiếp xúc với đây “có điện” có thể khiển cho các bộ phận kìm loại lộ ra của dụng cụ điện “nhiễm điện” và có thể khiển cho người vận hành máy bị giật điện.

CÁC CÀNH BÁO AN TOÀN BỔ SUNG

1. Hấy chắc chắn là khu vực được khoan tuyệt đối không có bất kỳ chương ngại vật nào ẩn giấu, bao gồm dây điện, ống dẫn nước và ống dẫn khí đốt. Việc khoan như đã nói ở trên có thể dẫn đến điện giật hoặc đoản mạch, rò rỉ khí đốt hoặc những nguy hiểm khác có thể dẫn đến tai nạn hoặc làm bị thương.

2. Trong khi vận hành, đảm bảo giữ chất dụng cụ.

Không làm thế có thể dẫn đến tai nạn hoặc hư hỏng.

1. Đảm bảo các phôi gia công. Một phôi gia công kẹp các thiết bị gia công hoặc ngược lại giữ bằng tay toàn hơn.

2. Bố trí và kiểm tra môi trường làm việc. Kiểm tra xem môi trường làm việc có phù hợp các biện pháp phòng ngừa sau không.

3. Không để vật lạ xâm nhập vào ô kết nối ắc quy có thể sạc.

4. Không tháo rời ắc quy có thể sạc và bộ sạc.

5. Không gây chấp mạch ắc quy có thể sạc.

Việc gây chấp mạch ắc quy sẽ gây ra một dòng điện lớn và sự quá nóng. Điều này dẫn đến cháy và hư hại cho ắc quy.

1. Không vứt bổ ắc quy vào lừa. Nếu ắc quy cháy, nó có thể phát nổ.

2. Đem ắc quy ra cửa hàng đã mua ngay khi thấy thu gian duy trì sau sạc quá ngắn so với việc sử dụng thực tế. Không dùng ắc quy đã kiệt.

3. Không đưa vật lạ vào các khe thông gió của bộ sạc.

Việc đưa các vật kim loại hoặc các vật để cháy vào các

t lèmègthông gió của bộ sạc sẽ dẫn đến nguy cơ điện giật hoặc bộ sạc bị hư hại.

1. Khi gắn đầu mũi vào đầu cấp không cần khóa, tiết chặt ống bọc. Nếu ống bọc không được siêu chặt, có thể mũi sẽ bị trượt và rơi ra ngoài, gây chắn thương.

2. Khi thay đổi tốc độ xoay bằng tay nằm dịch chuyển thì cần xác nhận là công tất đã được tất. Thay đổi tốc độ trong khi động cơ đang xoay có thể làm hống hộp số.

3. Không thể thiết lập quay số ly hợp giữa các số "1,4,7 ... 22" hoặc các dấu chấm, và nhớ là không sử dụng quay số ly hợp giữa số "22" và đường kè ở giữa dấu mũi khoan. Làm vậy có thể gây ra thiệt hại.

4. Luôn sử dụng thiết bị này quay theo chiều kim đồng hồ khi sử dụng làm khoan búa.

5. Cho máy nghi sau một thời gian hoạt động không ngừng.

6. Dụng cụ điện được trang bị mạch bảo vệ nhiệt độ để bảo vệ mô tơ.

Làm việc liên tục có thể làm nhiệt độ của thiết bị tăng lên, hoạt hóa mạch bảo vệ nhiệt độ và tự động ngừng vận hành.

Nếu hiện tượng này xảy ra, hãy để dụng cụ điện mát trở lại trước khi sử dụng tiếp.

1. Động cơ có thể ngùng hoạt động trong trường l dụng cụ quá tải. Nếu việc này xảy ra, tất các công tắc của dụng cụ và loại bổ nguyên nhân gây ra tình trạng quá tải.

2. Vòng xoay động cơ có thể bị khóa để ngừng hoạt động trong khi máy được sử dụng như máy khoan. Trong khi vận hành máy khoan vận vít, chú ý không được khóa động cơ.

19 Việc sử dụng pin trong môi trường lạnh (dưới 0 độ C) đôi khi làm yếu mô men xoắn tiết chặt và giảm khối lượng công việc. Tuy nhiên, đây chỉ là hiện tượng tạm thời, và mọi thú sẽ trở về bình thường khi pin được làm âm.

1. Lắp đặt móc treo một cách an toàn. Nếu m không được lắp đặt an toàn, bạn có thể bị thương khi sử dụng.

2. Không nhìn trực tiếp vào đèn. Những hành động như vây có thể gây ra hậu quả là làm tổn thương mất.

Lau sạch bụi hoặc vết bản bám vào ống kính của đèn LED bằng miếng vài mềm, cần thận không làm xước ống kính.

Vết xước trên ống kính của đèn LED có thể gây giảm độ sáng.

1. Sản phẩm này chứa một nam châm vĩnh cứu mạnh trong động cơ.

Quan sát sự bám dính sau đây của mặt giữa vào dụng cụ và ảnh hưởng của nam châm vĩnh cứu lên thiết bị điện tử.

Không đặt dụng cụ lên bàn máy hoặc khu vực làm việc cơ nhiều mật giữa kim loại.

Mạt giữa có thể dính chặt vào dụng cụ, dẫn đến hư hỏng hoặc trực trặc.

○ Nếu mật giữa dính vào dụng cụ thì không được chạm vào dụng cụ.

Loại bổ mats giữa bằng bàn chải.

Không làm như vay có the dian deh hong.

○ Không được dùng dụng cụ gần các thiết bị chính xác như điện thoại di động, thể từ hay phương tiện bộ nhớ điện tử.

Làm như thế có thể khiển các thiết bị này hoạt động sai, trục trắc hoặc mất dữ liệu.

CẢNH BÁO VỀ PIN LITHIUM-ION

Để kéo dài tuổi thọ, pin lithium-ion được thiết kế có chức năng bảo vệ nhằm ngăn chắn rò rì pin.

Trong các trường hợp từ 1 đến 3 được liệt kê bên dưới, khi sử dụng sản phẩm này, cho dù bạn đã kéo công tắc thì động cơ vấn có thể ngừng hoạt động. Đây không phải là lỗi kỹ thuật mà là chức năng bảo vệ của máy.

1. Khi thời lượng sử dụng pin hết, động cơ sẽ ngùng.

Trong trường hợp này cần sạc pin ngay,

1. Nếu dụng cụ bị quá tải, động có có thể ngừng. Trong trường hợp này, nhà công tắc dụng nguyên nhân gây quá tải. Sau đó bạn có thể sử dụng tiếp dụng cụ.

2. Nếu pin quá nóng khi làm việc quá mức, pin ngùng tiếp điện.

Trong trường hợp này, ngừng sử dụng pin và đội pin mát lại. Sau đó bạn có thể dùng tiếp.

Ngoài ra, yui lòng chú ý đến những cảnh báo và lưu ý sau.

CẢNH BẢO

Để tránh pin bị rò rì, phát nhiệt, thải khói, nổ và đánh lựa sớm, vui lòng chú ý các biện pháp phòng ngừa sau.

1. Đảm bảo răng mật kim loại và bụi không dính vào pin.

○ Trong khi gia công, đảm bảo sao cho mật kim loại và bụi không rơi vào pin.

Đảm bảo sao cho nếu có bất kỳ mặt kim loại và bụi nào roi vào dụng cụ điện trong lúc gia công thì chúng không bị dính vào pin.

○ Không cắt giữ pin chưa sử dụng ở nơi có mật kim loại và bụi.

○ Trước khi cắt giữ, lau sạch mặt kim loại và bụi có thể bám pin vào và không cắt giữ cùng các vật dụng kim loại khác (vít, đinh, v.v...).

1. Không đục pin bằng vật sắc nhọn như đinh, không đập bằng búa, không đập lên pin, không quảng hoặc tác động lực quá lớn lên pin.

2. Không sử dụng pin đã hồng hoặc bị biến dạng rõ ràng.

3. Không dùng pin ngược cực.

4. Không gắn trực tiếp pin vào ở cắm điện hoặc để bạt lừa trên xe hơi.

5. Không sử dụng pin cho mục đích khác quy định.

6. Nếu pin chưa được sạc đầy, ngay cả khi hết thời gian sạc quy định, ngay lập tức ngừng chú không sạc tiếp.

7. Không đặt hoặc làm cho pin chịu nhiệt độ hoặc áp suất cao ch連結 hạn như trong lò vi sóng, máy sấy, vật chứa áp suất cao.

8. Giữ pin tránh xa lửa ngay lập tức nếu phát hiện pin bị rò rỉ hoặc có mùi hỏi.

9. Không sử dụng pin ở khu vực tạo ra tĩnh điện mạnh.

10. Nếu pin bị rò rì, có mùi hỏi, phát nhiệt, đổi màu, biến dạng hoặc có biểu hiện khác thường khi sử dụng, khi sạc pin hoặc cắt giữ, ngay lập tức tháo pin ra khởi thiết bị hoặc bộ sạc và ngừng sử dụng.

CÁNH BÁO

1. Nếu chất lỏng bị rò rì từ pin dính vào mắt, không ch xát mắt, phải rửa mắt bằng nước sạch như nước máy và ngay lập tức liên hệ với bắc sĩ.

Nếu không xử lý ngay, chất lồng có thể gây thương tồn cho mắt.

1. Nếu chất lỏng bị rò rì dính vào da hoặc quản áo, lập tức rửa bằng nước sạch như nước máy.

Việc này có khả năng gây kích ứng da.

1. Nếu bạn thấy vết rỉ sắt, mùi hỏi, phát nhiệt, đổi màu, biến dạng, và/hoặc bắt thường khác khi sử dụng pin lần đầu, không dùng nữa và trả lại cho nhà cung cấp hoặc cung ứng của bạn.

CÀNH BÁO

Nếu có vật dẫn điện dính vào các cực của pin lithium ion thì pin, có thể xảy ra hiện tượng đoàn mạch và dẫn đến nguy cơ hòa hoạn. Khi cắt giữ pin lithium ion, phải đảm bảo tuân thủ theo các nguyên tắc với nội dung như sau.

○ Không đặt các mảnh nhỏ, dinh, và dây dẫn điện dây sắt và dây đồng vào hợp cắt giữ.

Để tránh hiện tượng đoàn mạch, cần nạp pin vào dụng cụ hoặc gắn cần thận nắp pin đề cất giữ cho đến khi không nhìn thấy lỗ thông gió.

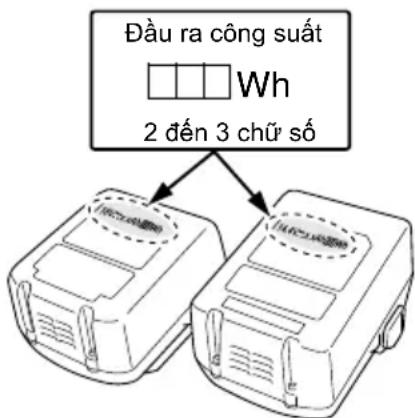

LIÊN QUAN ĐẾN VẬN CHUYÊN PIN LITHIUM-ION

Khi vận chuyển pin lithium-ion, vui lòng quan sát các phòng ngửa sau đây.

Thông báo cho công ty chuyên chỗ là có kiện hàng chứa pin lithium-ion, cung cấp cho công ty này biết đầu ra công cơ the suất của pin và tuân theo hướng dẫn của công ty vận chuyển khi tổ chức vân tải.

Pin lithium-ion vượt quá đầu ra công suất 100Wh được xem xét để đưa vào phân loại hàng hóa về Hàng hóa nguy hiểm và sẽ yêu cầu thủ tục áp dụng đặc biệt. Đổi với việc vận chuyển ra nước ngoài, bạn phải tuân thủ luật pháp quốc tế và các nguyên tắc và quy định của nước đến.

TÊN CỦA CÁC BỘ PHẬN (Hình 1 - Hình 12)

1	Pin sạc	10	Vít
2	Chốt	11	Móc treo
3	Cầm	12	Khe lắp
4	Đèn báo	13	Công tắc khởi động
5	Dấu hiệu khoan	14	Đèn báo lượng pin còn lại
6	Quay số ly hợp	15	Bảng điều khiển màn hình
7	Dấu hiệu tam giác	16	Ống bọc ngoài
8	Dấu hiệu búa	17	Nút đầy
9	Tay nấm dịch chuyển

CÁC BIÊU TƯỢNG

CẦNH BÁO

Các biểu tượng sau đây được sử dụng cho máy. Hấy chắc chắn rằng bạn hiểu ý nghĩa của các biểu tượng này trước khi sử dụng.

	DS14DBSL / DS18DBSL:Máy khoan vận vít dùng pinDV18DBSL:Máy khoan vận vít động lực dùng pin
	Đề giảm rủi ro bị thương, người dùng phải đọc sách hướng dẫn.
	Dòng điện một chiều
	điện áp định mức
	Tốc độ không tải
	Dao động trên phút
	Tỷ lệ xung kích
	ốc độ thấp
	ốc độ cao
	Gạch
	Gỗ
	Kim loại
	Vít máy
	Vít gỗ
	Công suất mâm cặp máy khoan
	Trọng lượng
	Khoan
	Khoan động lực
	Chuyển đổi BẮT
	Chuyển đổi TẮT
	Ngắt kết nối pin
	Thay đổi tốc độ quay - Tốc độ cao
	Thay đổi tốc độ quay - Tốc độ thấp
	Xoay theo chiều kim đồng hồ
	Xoay theo chiều ngược kim đồng hồ
	Lượng pin còn lại gần hếtHấy sạc pin ngay khi có thể
	Lượng pin còn lại một nửa
	Lượng pin còn lại đủ
	Cảnh báo

CÁC PHỤ TÙNG TIÊU CHUẤN

Ngoài phần chính (1 bộ), bộ sản phẩm này còn chứa các phụ tùng được liệt kê trong trang 53.

Phụ tùng tiêu chuẩn có thể thay đổi mà không báo trước.

ỨNG DỤNG

○ Vận và tháo các vít máy, vít gỗ, vít tự cắt ren, v.v...

○ Khoan nhiều kim loại khác nhau.

○ Khoan nhiều loại gỗ khác nhau.

○ Khoan gạch và khoan khối bê tông, v.v...

○ Vặn và tháo các vít máy, vít gỗ, vít tự cắt ren, v.v...

○ Khoan nhiều kim loại khác nhau.

○ Khoan nhiều loại gô khác nhau.

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật của máy này được liệt kê trong Bảng ở trang 53.

CHÚ Ý

Do chương trình nghiên cứu và phát triển liên tục của HiKOKI, các thông số kỹ thuật nếu trong tài liệu này có thể thay đổi mà không thông báo trư.

SAC PIN

Trước khi sử dụng dụng cụ điện, sạc pin như hướng dẫn bên dưới.

1. Cẩm dây nguồn của bộ sạc vào ở cấm điện trên tường.

Khi cắm phích bộ sạc vào ở cắm điện trên tường, đèn báo sẽ nhập nháy màu đỏ (với thời lượng 1 giây)

CÀNH BÁO

Không sử dụng dây điện nếu bị hư hỏng. Đưa đi sửa ngay.

1. Lắp pin vào bộ sạc

Lắp chặt pin vào máy sạc pin như minh họa Hình 2.

1. Sạc pin

Khi lắp pin vào bộ sạc, quá trình sạc sẽ bắt đầu và đèn báo sẽ liên tục sáng với màu đỏ.

Khi pin đã được sạc đầy, đèn báo sẽ nhập nháy màu đỏ (Với thời lượng 1 giây). (Xem Bảng 1)

● Dấu hiệu đèn báo

Các dấu hiệu đèn báo sẽ được trình bày ở Bảng 1 theo tình trạng của bộ sạc hay pin sạc.

Bảng 1

Các dấu hiệu của đèn báo
Đèn báo(màu đỏ)	Trước khisạc pin	Nhắp nháy	Sáng trong 0,5 giây. Không sáng trong 0,5giây. (tất trong 0,5 giây)
	Trong khisạc pin	Sáng	Sáng liên tục
	Sạc pinxong	Nhắp nháy	Sáng trong 0,5 giây. Không sáng trong 0,5giây. (tất trong 0,5 giây)
	Chế độ chòquá nóng	Nhắp nháy	Sáng trong 1 giây. Không sáng trong 0,5giây. (tất trong 0,5 giây)	Pin quá nóng.Không thể sạc.(Tiến trình sạc pin sẽ bắtđầu khi pin nguội).
	Không thểsạc pin	Chập chòn	Sáng trong 0,1 giây. Không sáng trong 0,1giây. (tất trong 0,1 giây)	Hồng pin hay bộ sạc

- Về nhiệt độ và thời gian sạc pin.

Nhiệt độ và thời gian sạc sẽ thực hiện theo nội dung trình bày trong Bảng 2

Bàng 2

Pin\Bộ sạc		UC18YFSL
Điện áp sạc V 14,4 – 18
Trọng lượng kg 0,5
Nhiệt độ mà theo đó pin có thể được sạc lại		0°C – 50°C
Thời gian sạc theo dung lượng pin (Tại 20°C)
1,3 Ah	phút	20
1,5 Ah	phút	22
2,0 Ah	phút	30
2,5 Ah	phút	35
3,0 Ah	phút	45
4,0 Ah	phút	60
5,0 Ah	phút	75
Số bộ pin 4 – 10

CHÚ Ý

Thời gian sạc lại có thể thay đổi theo nhiệt độ xung quanh và điện áp nguồn điện.

CẢNH BÁO

Khi bộ sạc pin được sử dụng liên tục, bộ sạc pin sẽ bị nóng, do đó gây ra hồng hóc. Khi việc sạc pin hoàn tất, để bộ sạc pin nghi trong vòng 15 phút trước khi sạc tiếp.

4. Rút dây nguồn của máy sạc pin khởi ở điện.

5. Giữ chắc bộ sạc và rút pin ra

CHÚ Y

Đảm bảo rút pin ra khởi bộ sạc sau khi sử dụng và cất giữ bộ sạc cần thận.

CẢNH BẢO

Nếu sạc pin trong lúc nóng - vì pin đã được đặt lâu ở địa điểm tiếp xúc trực tiếp với ánh nắng mặt trời hoặc vì pin vừa mới sử dụng xong - thì đèn báo trên bộ sạc sẽ sáng lên trong 1 giây và không sáng trong 0,5 giây (tất trong 0,5 giây). Trong trường hợp như vậy, trước tiên hãy để pin người hằng rời mới bắt đầu sạc lại.
○ Khi đèn báo chấp chòn (cách nhau 0,2 giây), hãy kiểm tra và lấy ra bất kỳ vật thể lạ nào trong đầu nối pin của máy sạc pin. Nếu không có vật thể lạ nào, rất có thể pin hoặc máy sạc pin đang có trục trắc. Hấy mang nó đến Các trung tâm bảo dưỡng ủy quyền.

Do máy vi tính tích hợp mất khoảng 3 giây để xác nhận rằng pin đang được sạc bằng bộ sạc đã được lấy ra, hãy chờ tối thiểu là 3 giây trước khi lắp lại để tiếp tục sạc. Nếu pin được lắp lại trong vòng 3 giây, có thể pin chưa được sạc đầy đủ.

LẤP ĐẶT VÀ VẬN HÀNH

Hành động Hình Trang
Tháo và lắp pin 1 54
SẠC PIN	2 54
Điều chỉnh mô men xoắn siết chặt	3 54
Chọn vị trí khoan	4 54
Chọn vị trí va đập	5 54
Thay đổi tốc độ xoay	6 54
Tháo và gắn móc treo	7 55
Chỉ báo pin còn	8 55
Cách sử dụng đèn LED	9 55
Gắn đầu mũi	10	55
Đảo hướng xoay	11	56
Vận hành chuyển đổi	12	56
Lựa chọn phụ tùng	—	57

Tiếng Việt

TÍN HIỆU CẢNH BÁO ĐỀN LED (Hình 13)

Sản phẩm này có chức năng được thiết kế để tự bảo vệ dụng cụ này cũng như pin. Khi công tắc được kéo, nếu chức năng bảo vệ bất kỳ được khởi động trong khi vận hành, đèn LED sẽ nhập nháy như được mô tả trong Bảng 3. Khi chức năng bảo vệ bất kỳ được khởi động, ngay lập tức bỏ ngón tay của bạn ra khởi công tắc và tuân theo các hướng dẫn được mô tả trong hoạt động hiệu chỉnh.

Chức năng Bảo vệ Màn	hình đèn LED Hoạt động Hiệu chỉnh
Bảo vệ Quá tải		Nếu vận hành với tay nằm dịch chuyển được thiết lập ở CAO, hãy điều chỉnh sang THÁP và tiếp tục vận hành.Loại bổ nguyên nhân gây quá tải.
Bảo vệ nhiệt độ		Cho phép dụng cụ và pin người hoàn toàn.

BẢ O DƯỞ NG VÀ KIỂ M TRA

1. Kiểm tra dụng cụ máy

Vi việc sử dụng dụng cụ bị cùn mòn sẽ giảm bót hiệu suất và có thể gây hỏng động cơ máy, nên hãy sắc hay thay thể dụng cụ mới ngay khi nhận thấy hiện tượng cùn mòn.

2. Kiêm tra các đinh óc đã lắp

Thường xuyên kiểm tra tất cả các dinh ốc đã lắp và đảm bảo rằng chúng được tiết chặt. Nếu có bất kỳ dinh ốc nào bị nói lòng, tiết chặt lại ngay lập tức. Nếu không làm như vậy có thể gây nguy hiểm nghiêm trọng.

3. Bảo dưỡng động cơ

Cuộn dây động cơ là "trái tim" của dụng cụ điện. Kiểm tra và bảo dưỡng để đảm bảo cuộn dây không bị hư hỏng và/hoặc ẩm ướt do dính dầu nhớt hoặc nước.

4. Vệ sinh bên ngoài

Khi dụng cụ máy bị xìn màu, dùng vải khô mềm hoặc miếng vải thấm nước xà phòng lau sạch. Không sử dụng dung môi cloric, xăng hoặc chất pha loãng sơn, vì chúng làm tan chảy nhựa.

5. Bảo quản

Bảo quản dụng cụ máy ở nơi có nhiệt độ thấp hơn 40°C và tránh xa tầm tay trẻ em.

CHU Y

Cât giữ pin Lithium-ion

Đảm bảo pin lithium-ion đã được sạc đầy trước khi cắt giữ.

Cắt giữ pin trong một thời gian dài (từ 3 tháng trở lên) với mức sạc yếu có thể làm cho pin bị suy giảm hiệu suất, giảm đáng kể thời gian sử dụng pin hoặc làm cho pin bị mất khả năng sạc lại.

Tuy nhiên, việc giảm đáng kê thời gian sử dụng pin có thể được phục hồi bằng cách sạc và sử dụng pin liên tục từ hai đến năm lần.

Nếu thời gian sử dụng pin là cực ngắn mặc dù đã liên tục sạc và sử dụng, thì xem như là đã bị chai pin và cần phải mua pin mới.

Lưu ý quan trọng về pin dành cho các dụng cụ điện không dây HiKOKI

Luôn sử dụng pin chính hăng theo quy định của chúng tôi. Chúng tôi không thể đảm bảo cho sự an toàn và違 Quả dụng cụ điện không dây nếu dụng cụ được sử dụng với pin khác loại mà chúng tôi khuyến nghị, hoặc khi pin bị tháo rời hoặc sửa chữa (chằng hạn như tháo và thay thế pin hoặc các bộ phận bên trong khác).

CHÚ Ý

Do chương trình nghiên cứu và phát triển liên tục của HiKOKI, các thông số kỹ thuật nếu trong tài liệu này có thể thay đổi mà không thông báo trụ

CẢNH BÁO

Trong khi vận hành và bảo trì dụng cụ điện, phải tuân theo các nguyên tắc an toàn và tiêu chuẩn quy định của từng quốc gia.

KHẮC PHỤC SỰ CỐ

Dùng các cách kiểm tra trong bằng dưới đây nếu máy không hoạt động bình thường. Nếu điều này không khác phục được sự cố của bạn, hãy liên hệ với đại lý bán hàng hay Trung tâm Bảo hành Ủy quyền của HiKOKI.

Triệu chứng Nguyên	nhân có thể Cách khác phục
Dụng cụ không chạy Không	còn điện năng trong pin Sạc pin.
	Pin chưa được gắn cần thận. float pin vào cho	đến khi nghe tiếng cách.
Dụng cụ đột ngột dùng lại Dụng cụ bị quá tải Loại bỏ nguyên nhân gây quá tải.
Đầu cải -không thể gắn -roi ra	Hình dạng của phần gắn kèm không phù hợp	Đường kính cấp của đầu cấp không cần khóa là 1,5 mm đến 13 mm. Sử dụng một đầu mũi nằm trong phạm vi quy định.
	Khóa của đầu cấp không cần khóa bị mòn hống	Liên hệ Trung tâm Dịch vụ Ủy quyền HiKOKI và sắp xếp nhờ thay thế đầu kép không cần khóa cũ bằng một cái mới.
Không thể kéo công tắc Nút	chơn thuận chiều/ngược chiều được đặt ở giữa	Nhấn chặt nút vào vị trí cho hướng quay mong muốn.
Đầu vít trượt hoặc lỏng. Số đầu	đầu mũi không phù hợp với kích thước vít	Lắp đặt đầu mũi thích hợp.
	Đầu mũi bị mòn hống Thay thế bằng đầu mũi mới.
Không thể khoan lỗ trơn tru.	Máy khoan bị hống Thay thế bằng máy khoan mới.
	Tốc độ xoay không phù hợp Điều chỉnh tốc độ quay (CAO/THÁP) cho phù hợp với vật liệu được khoan.
	Máy khoan đang xoay ngược chiều Chuyển sang xoay thuận chiều.
Đèn báo nhanh chóng nháy đỏ, và việc sạc pin sẽ không bắt đầu.	Pin không được đưa vào theo mọi cách. Đưa pin vào một cách chắc chắn.
	Có vật lạ trong pin hoặc nơi pin được gắn vào.	Loại bỏ vật lạ.
Đèn báo nháy đỏ, và việc sạc pin sẽ không bắt đầu.	Pin không được đưa vào theo mọi cách. Đưa pin vào một cách chắc chắn.
	Pin bị quá nóng.	Nếu để riêng, pin sẽ tự động bắt đầu sạc nếu nhiệt độ của nó giảm, nhưng điều này có thể làm giảm tuổi thọ của pin. Khuyến cáo nên làm người pin ở một nơi thông thoáng tránh xa ánh sáng mặt trời trước khi sạc.
Thời gian sử dụng pin ngắn mặc dù pin được sạc đầy.	Tuổi thọ pin bị cạn kiệt.	Thay thế pin mới.
Tốn thời gian dài để sạc pin.	Nhiệt độ của pin, bộ sạc, hoặc môi trường xung quanh cực kỳ thấp.	Sạc pin trong nhà hoặc trong môi trường khác ẩm hơn.
	Lỗ thông trên bộ sạc bị nghẽn, làm các phần bên trong quá nóng.	Tránh làm nghẽn các lỗ thông.
	Quạt làm mát không chạy.	Liên hệ với Trung tâm Bảo hành ủy quyền của HiKOKI để sữa chữa.
