Loại sản phẩm	Máy giặt cửa trước
Thương hiệu	Panasonic
Mẫu mã	NA-V105FR1BV
Khả năng tải	10.5 kg
Kích thước (C x R x S)	850 x 600 x 600 mm
Trọng lượng	70 kg
Nguồn điện	220-240 V ~ 50 Hz, 10 A
Hạng hiệu suất năng lượng	A+++
Tốc độ vắt	1400 vòng/phút
Mức ồn (Giặt/Vắt)	52 dB / 74 dB
Tiêu thụ nước (mỗi chu trình)	50 L
Loại điều khiển	Điện tử với màn hình LED
Màn hình	Màn hình kỹ thuật số với chỉ báo chương trình
Số chương trình	15
Chức năng chính	Giặt nhanh, Nhẹ nhàng, Eco, Giặt nặng, Xả+Vắt, Vệ sinh lồng giặt, Hơi nước
Hẹn giờ	Lên đến 24 giờ
Tính năng an toàn	Khóa trẻ em, chống tràn, phát hiện tải lệch, kiểm soát bọt
Bảo dưỡng	Chu trình vệ sinh lồng giặt, vệ sinh bộ lọc xơ vải, tiếp cận bộ lọc bơm xả
Bảo hành	2 năm (linh kiện và nhân công)
Phụ kiện đi kèm	Hướng dẫn lắp đặt, sách hướng dẫn sử dụng, ống cấp nước, ống xả
Khả năng có sẵn phụ tùng	Trung tâm bảo hành ủy quyền và cửa hàng trực tuyến

Câu hỏi thường gặp - NA-V105FR1BV PANASONIC

Làm thế nào để lắp đặt máy giặt?

Đảm bảo máy được đặt trên bề mặt ổn định và bằng phẳng. Kết nối ống cấp nước vào vòi nước lạnh và ống xả vào ống đứng hoặc bồn rửa. Cắm vào ổ cắm có nối đất. Tháo tất cả bu lông vận chuyển trước khi sử dụng lần đầu.

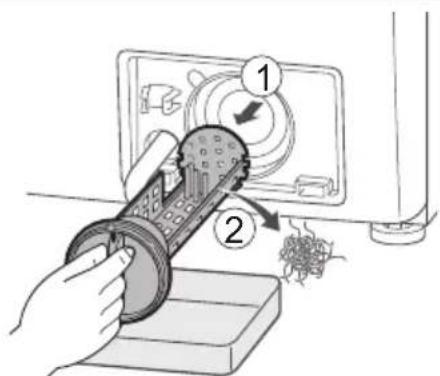

Làm thế nào để vệ sinh bộ lọc xơ vải?

Mở nắp bộ lọc ở phía trước phía dưới. Xoay bộ lọc ngược chiều kim đồng hồ để tháo ra. Vệ sinh dưới vòi nước chảy và lắp lại. Đảm bảo đóng chặt để tránh rò rỉ.

Mã lỗi 'E01' có nghĩa là gì?

Mã lỗi E01 chỉ ra sự cố cấp nước. Kiểm tra vòi nước đã mở và ống cấp nước không bị gập. Ngoài ra, vệ sinh bộ lọc đầu vào nếu bị tắc.

Tôi có thể giặt vải mỏng manh trong máy này không?

Có, chọn chương trình 'Nhẹ nhàng' với tốc độ vắt thấp. Sử dụng túi giặt cho các đồ rất dễ vỡ và nước lạnh để tránh hư hỏng.

Tôi nên sử dụng bao nhiêu bột giặt?

Sử dụng liều lượng khuyến nghị theo nhà sản xuất bột giặt. Cho quá nhiều có thể gây ra quá nhiều bọt. Đối với bột giặt HE, sử dụng khoảng 2 muỗng canh cho một mẻ giặt đầy.

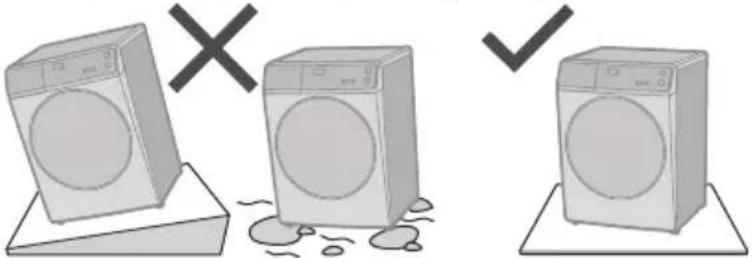

Tại sao máy của tôi rung quá mức?

Đảm bảo tất cả bu lông vận chuyển đã được tháo. Kiểm tra máy đã được cân bằng và sàn nhà chắc chắn. Tránh quá tải và đảm bảo tải được cân bằng.

Làm thế nào để chạy chu trình vệ sinh lồng giặt?

Đổ trống lồng giặt và thêm viên vệ sinh lồng giặt hoặc một cốc giấm trắng. Chọn chương trình 'Vệ sinh lồng giặt' và nhấn khởi động. Chạy hàng tháng để ngăn mùi.

Tốc độ vắt tối đa là bao nhiêu?

Tốc độ vắt tối đa là 1400 vòng/phút. Bạn có thể điều chỉnh thủ công cho các loại vải khác nhau để giảm hao mòn.

Làm thế nào để mở khóa cửa nếu nó bị khóa?

Cửa bị khóa trong chu trình vì lý do an toàn. Chờ chu trình kết thúc hoặc nhấn 'Tạm dừng' và đợi 2 phút để cửa mở khóa. Nếu bị kẹt, kiểm tra xem có nước bên trong không và chạy chương trình xả.

Tôi có thể kết nối máy với nước nóng không?

Mẫu máy này chỉ được thiết kế để kết nối với nước lạnh. Sử dụng nước nóng có thể làm hỏng máy và ảnh hưởng đến hiệu suất giặt.

HƯỚNG DẪN NGƯỜI DÙNG NA-V105FR1BV PANASONIC

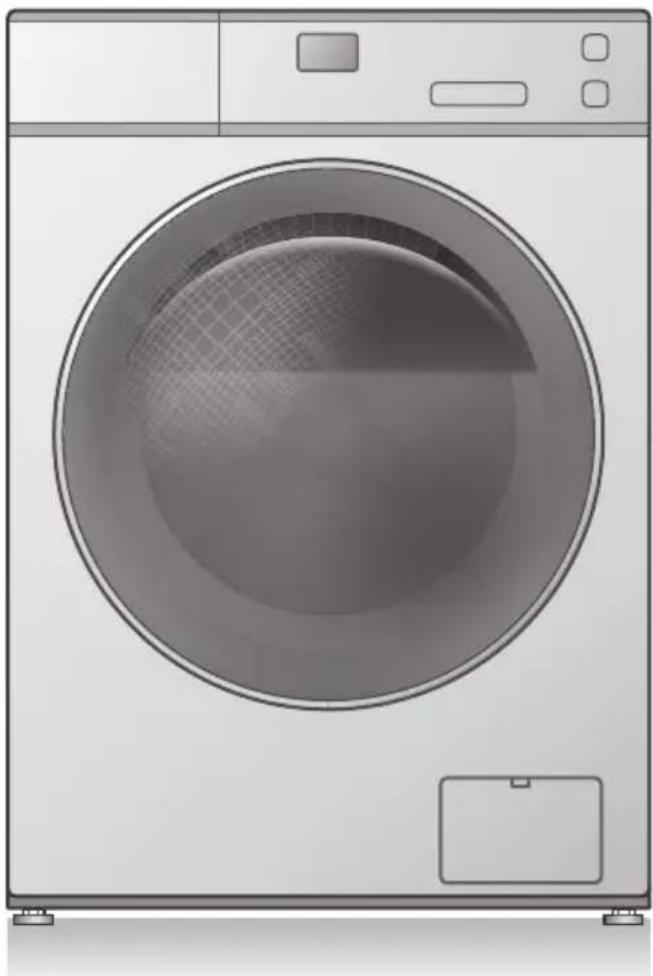

Máy giặt (Dùng cho gia đình)

Số model. NA-V105FR1NA-V10FR1NA-V95FR1 NA-V105FC1NA-V10FC1NA-V95FC1 NA-V90FR1NA-V90FC1

Cần đọc những hướng dẫn này.

VI

Nội dung
Máy giặt này có tính năng
"Tiện ích sấy" (Tr. 28).

	Lưu ý về an toàn	2
	Kiểm tra máy giặt	7
	Trước khi giặt	8
	Bảng điều khiển	10
	Chất giặt tây	12
	Giặt	14
	Các chương trình	16
	Chi tiết chương trình	18
	Mẹo giặt đồ	20
	Thay đổi cài đặt chương trình	22

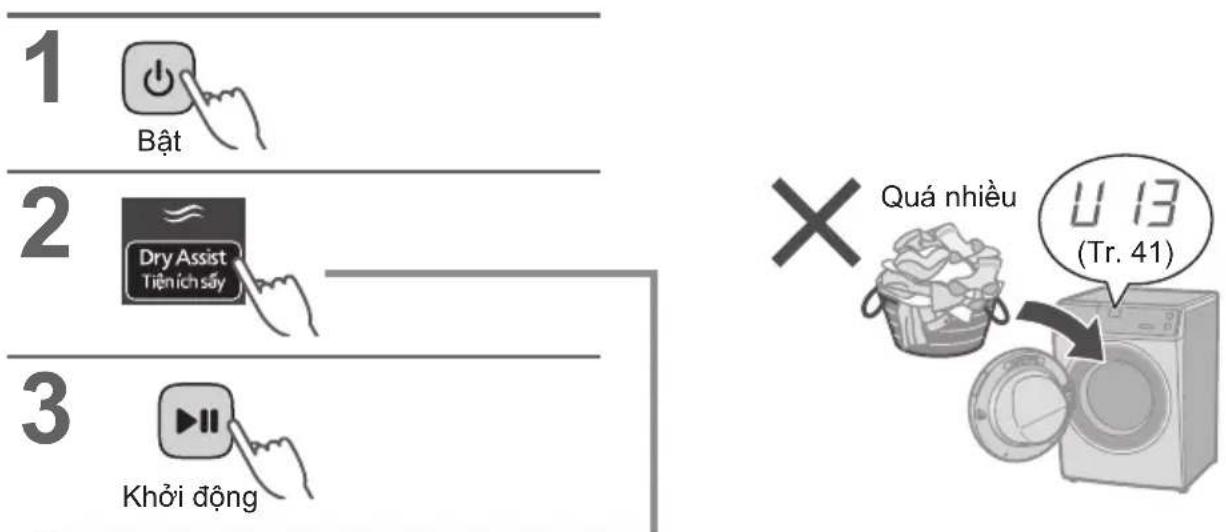

	Tiện ích sấy (Chỉ sấy)	28
	Thay đổi cài đặt thiết bị	30
	Bảo dưỡng	31
	Xử lý sự cố	35
	Lỗi hiển thị	41

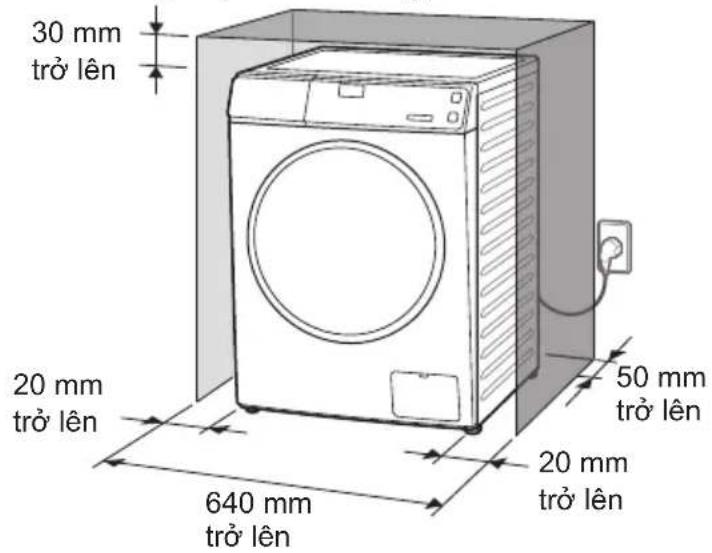

Lắp đặt	Chọn đúng chỗ	43

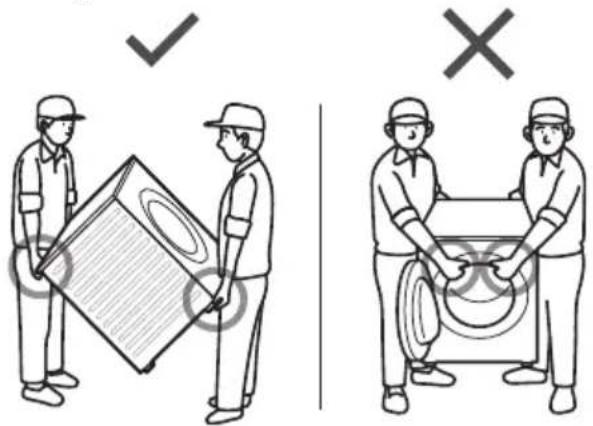

	Di chuyển và Lắp đặt	44

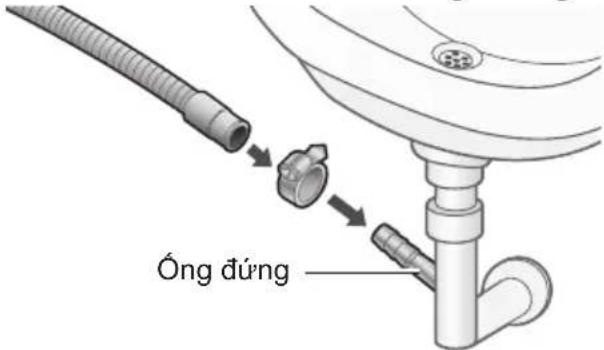

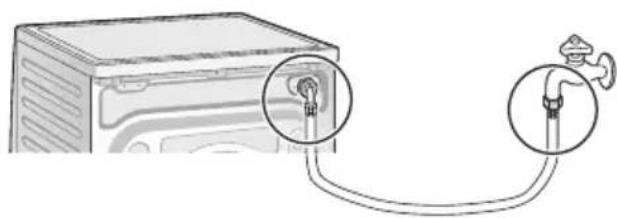

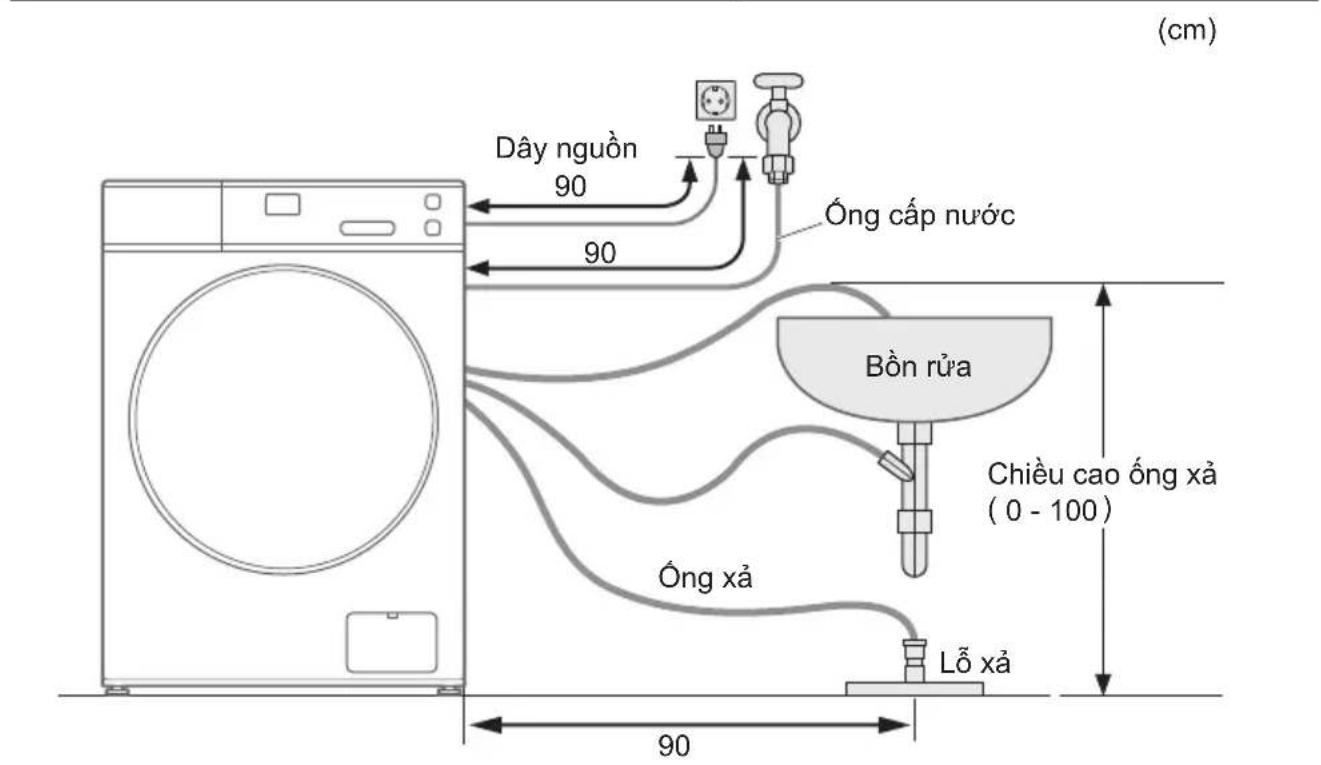

	Nối đường ống	46
	Chạy thử	48
	Panasonic SmartApp+	49
	Thông số kỹ thuật	61

Cảm o'n quý khách đã mua sản phẩm.

- Xin vui lòng đọc kỹ các hướng dẫn này trước khi sử dụng để đảm bảo sản phẩm hoạt động tối ưu và an toàn nhất.

- Vui lòng cất giữ sách hướng dẫn này để tham khảo về sau. AWW9901CAGC0-0C0

Lưu ý về an toàn

CẢNH BÁO

Có thể gây chấn thương nặng hoặc tử vong

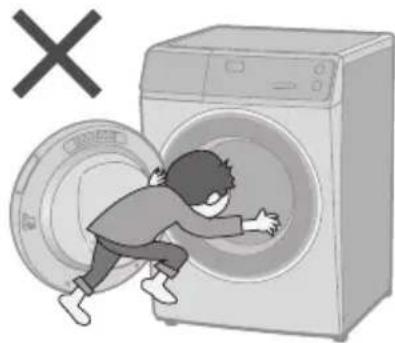

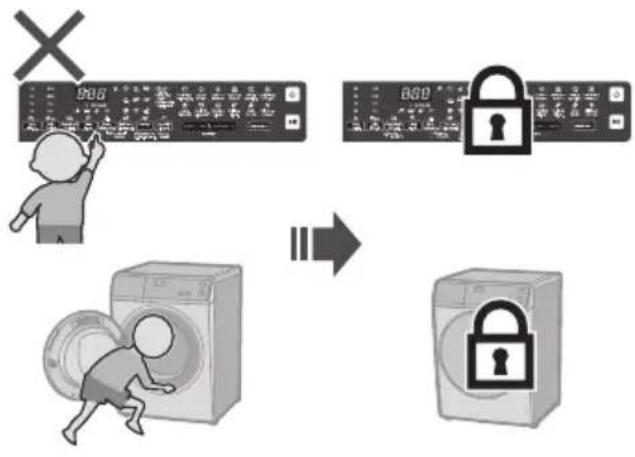

Không để trẻ em tự ý sử dụng sản phẩm.

Người dùng (bao gồm cả trẻ em) bị suy giảm về sức khỏe, giác quan hoặc tinh thần, hoặc thiếu kinh nghiệm và kiến thức không được sử dụng sản phẩm, trừ khi họ được giám sát hoặc được hướng dẫn sử dụng bởi người chịu trách nhiệm cho sự an toàn của họ.
● Giám sát trẻ em, đề phòng trẻ dùa nghịch với sản phẩm.

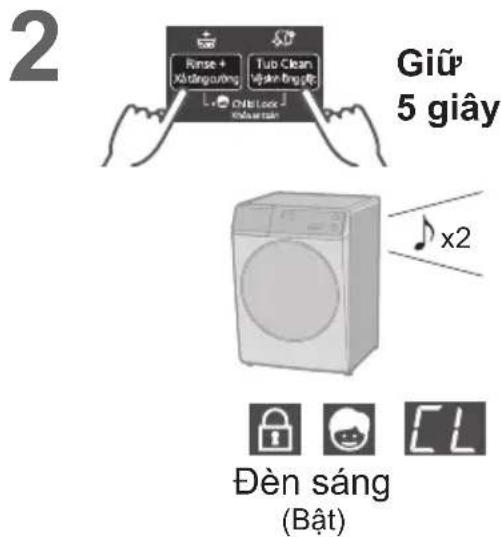

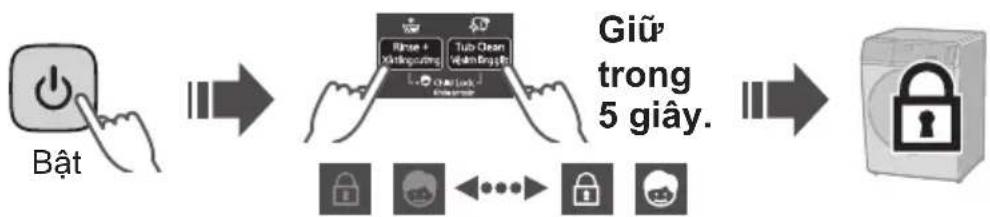

Cài đặt Khóa an toàn. (Tr. 30)

Có thể gây hòa hoạn hoặc điện giật

Không chạm khi tay ướt.

Không cảm hoặc kéo dây nguồn.

Cảm chặt.

Để tránh nguy hiểm, dây nguồn hồng phải do nhà sản xuất, trung tâm dịch vụ hoặc người có chuyên môn thay thế.

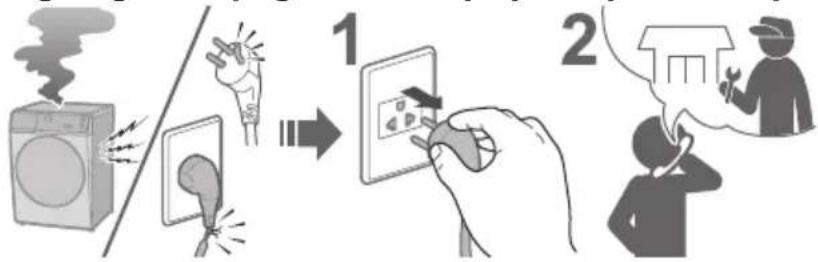

Trong trường hợp hông hốc hoặc trục trắc, ngùng sử dụng và liên hệ kỹ thuật viên điện.

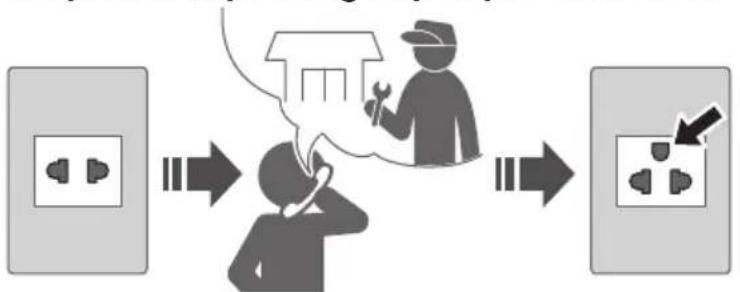

Cảm chân nói đất thật chắc chắn. Yêu cầu kỹ thuật viên điện cung cấp một ở cắm mới.

Sử dụng ổ cắm thích hợp cho thiết bị này.

- Hình dáng phích cấm thay đổi theo từng khu vực.

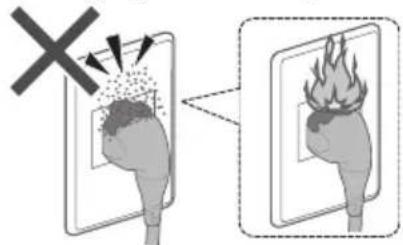

Bụi bản tích tụ có thể gây hòa hoạn.

Vệ sinh phích cắm định kỳ.

Để các vật liệu dễ cháy cách xa máy giặt.

Không tự ý tháo dỗ, sửa chữa hoặc chỉnh sửa máy giặt.

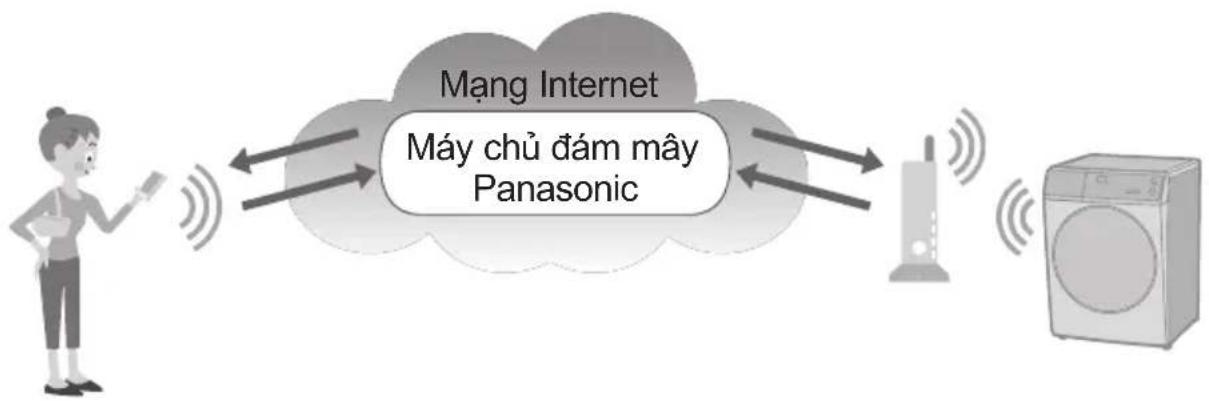

Khi sử dụng ứng dụng "Panasonic SmartApp+"

(Sóng vô tuyến từ thiết bị có thể là nguyên nhân gây trục trặc) V105FR1 V10FR1 V95FR1 V90FR1

Giữ cách xa bộ phận gắn của máy trợ tim ít nhất 15 cm.
Tránh xa thiết bị y tế và thiết bị điều khiển tự động (cửa tự động, thiết bị báo cháy, v.v.).

Lưu ý về an toàn (tiếp)

CẢNH BÁO

Có thể gây hòa hoạn (Đề sử dụng tính năng sấy an toàn)

Không sấy các đồ vật dính chất liệu dễ cháy.

Không được sấy các đồ vật bị dính các chất như dầu ăn, axeton, còn, xăng, dầu hỏa, chất tây vết đốm, nhựa thông, sáp, chất tây sáp và dầu mỹ phẩm ngay cả khi đã được rửa sạch.

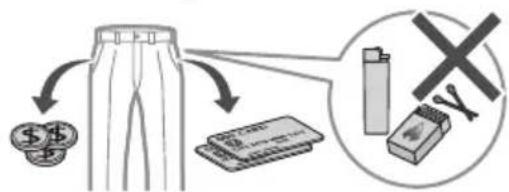

Làm trống tất cả các túi.

Đảm bảo rằng không có đồ vật nào bị bổ lại trong túi. Đặc biệt chú ý đến bật lửa và điểm. Chúng có thể gây cháy.

Không sấy các vật dụng làm bằng cao su, v.v.

- Không nên làm khô các vật dụng như cao su xốp, mũ tắm, vài dệt không thấm nước, vài kín khí, các vật dụng có lượng cao su và quản áo hoặc gối có đệm cao su xốp trong thiết bị. Những vật liệu đó có thể bị phá hủy và do đó làm hồng thiết bị. - Không sấy các vật dụng chưa giặt trong thiết bị này.

Không được đề xo vải tích tụ xung quanh thiết bị.

Tuân thủ những điều sau đây.

- Không bao giờ dùng thiết bị trước khi kết thúc chu trình sấy trừ khi tất cả các vật dụng được nhanh chóng lấy ra và tần ra ngoài để tần nhiệt. - Không được sử dụng thiết bị nếu đã sử dụng hóa chất công nghiệp để làm sạch. - Không được kết nối máy giặt này với các thiết bị chuyên mạch bên ngoài, chằng hạn như bộ hẹn giờ, hoặc kết nối với mạch điện thường xuyên được bật và tất bởi một tiện ích.

CẦN THÂN

Có thể gây rò rì nước

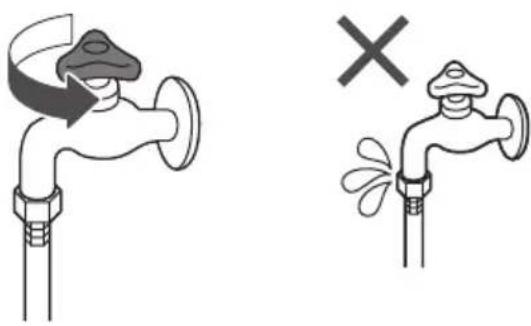

Khóa vòi nước sau khi giặt xong.

Sử dụng bộ ống nước mới.

- Phải sử dụng bộ ống nước mới kèm theo sản phẩm, không sử dụng lại bộ ống nước cũ.

Có thể gây thuống tích

Cần thận, tránh đề ngón tay bị kẹp khi mở hoặc đóng nắp đây.

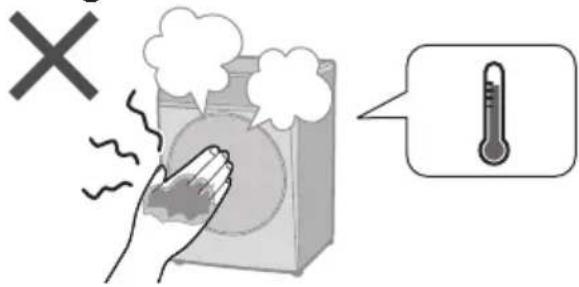

Không chạm khi máy đang nóng.

Không leo lên thiết bị.

Lắp đặt thiết bị đúng cách.

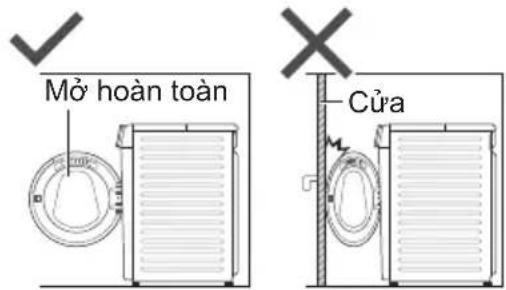

Không được lắp đặt thiết bị phía sau cửa có khóa, cửa trượt hoặc cửa có bản lẻ ở phía đối diện với cửa thiết bị, làm vậy sẽ hạn chế việc mở hoàn toàn cửa thiết bị.

■ Để biết khối lượng quản áo khô tối đa và áp suất nước máy, xem Tr. 61.

Lưu ý về an toàn (tiếp)

CẦN THÂN

Có thể gây hồng hóc

Đặt xa nơi có ánh nắng mặt trời trực tiếp hoặc nguồn nhiệt.

Không gây cần trở hoạt động của máy giặt.

Không bịt các lỗ hồ dưới đáy bằng thảm, v.v.

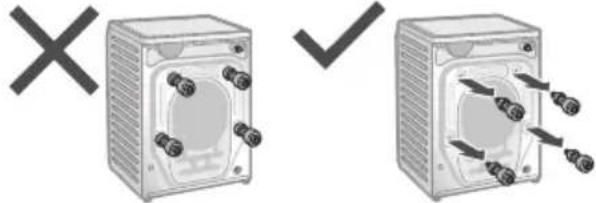

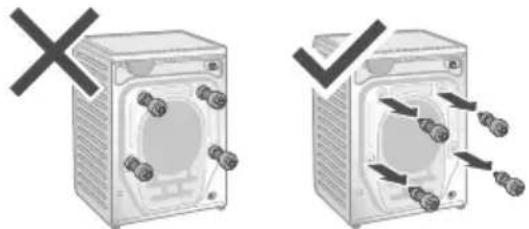

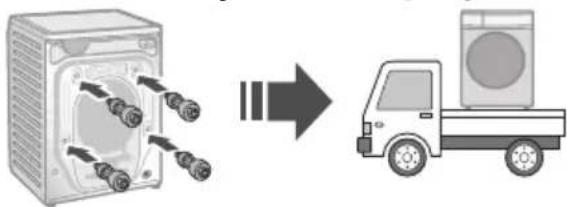

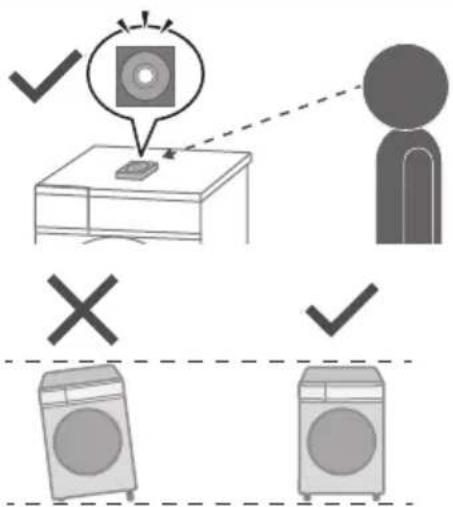

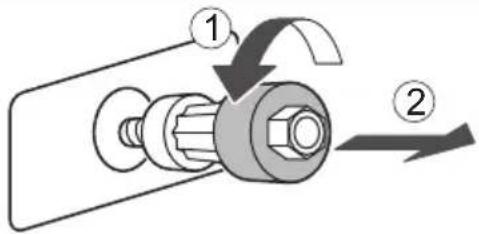

Tháo các bulông neo bộ máy trước khi vận hành.

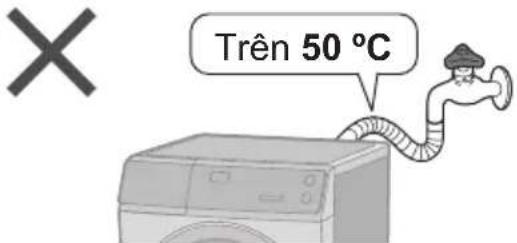

Không kết nối với nguồn nước nóng.

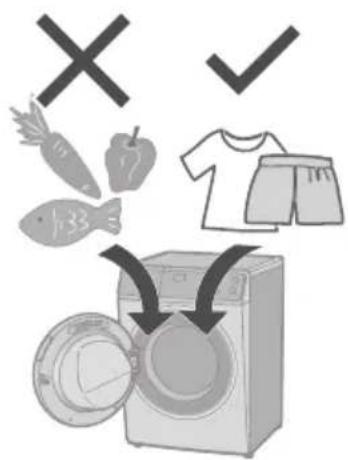

Chì sù dụng máy giặt cho các đồ vật có thể giặt máy.

- Thiết bị này được chủ định để sử dụng trong gia đình. Thiết bị này không được chủ định để sử dụng trong các trường hợp như:

• khu vực bếp nhân viên trong các cửa hàng, văn phòng và môi trường làm việc khác;
• nhà ở trang trại;
• bồi khách hàng trong khách sạn, nhà nghĩ và các loại hình cư trú khác;
• môi trường kiểu phục vụ ăn uống suốt đêm và bữa sáng;
• khu vực dùng chung trong các khối căn hộ hoặc trong phòng giặt üi.

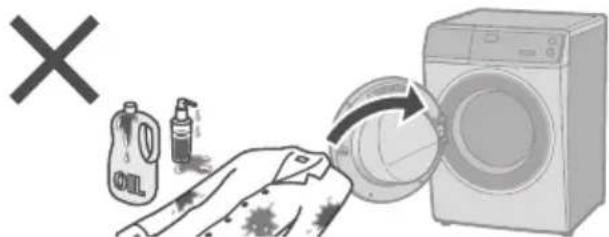

Không giặt các quản áo dính quá nhiều dầu mỡ.

Thực hiện theo hướng dẫn.

Nên sử dụng chất làm mềm vải, hoặc các sản phẩm tương tự theo hướng dẫn sử dụng của chúng.

Kiểm tra máy giặt

Tên các bộ phận

Ngăn dụng bột giặt (Tr. 12)

Cửa

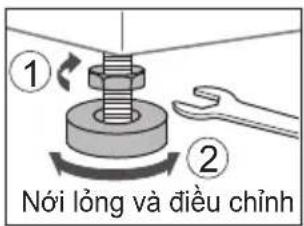

Chân điều chỉnh được (Tr. 45)

Ông xà

(Tr. 46, 47)

Dây điện và phích cắm*

* Hình dạng phích cắm thay đổi theo khu vực.

Bảng điều khiển (Tr. 10)

Không chặn cổng xả khí.

Lòng giặt

Mép cửa

Nắp bộ lọc thoát nước (Tr. 34)

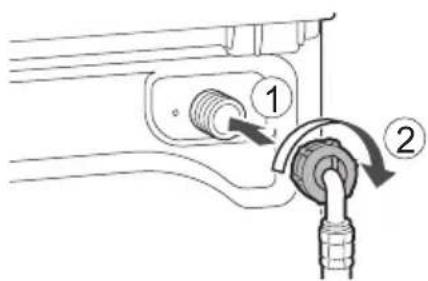

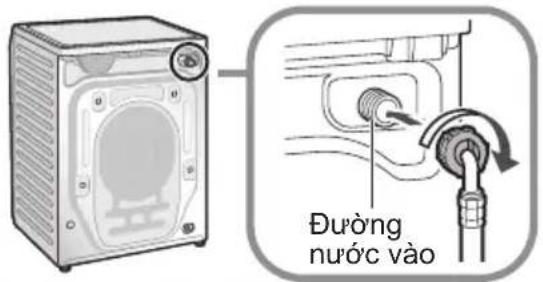

Đường nước vào (Tr. 47)

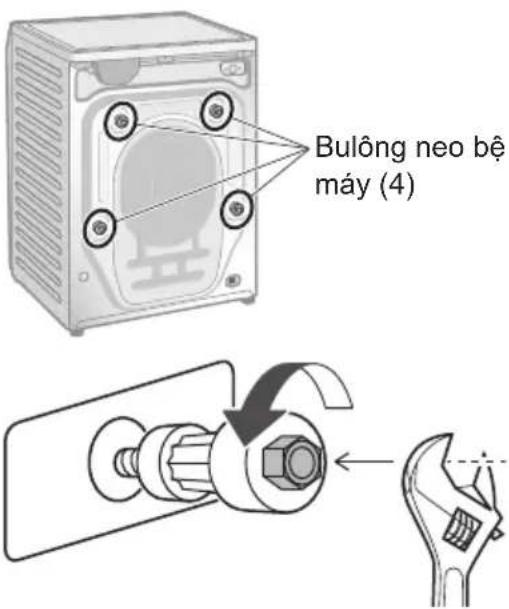

Bulông neo bộ máy (Tr. 45)

Phụ kiện

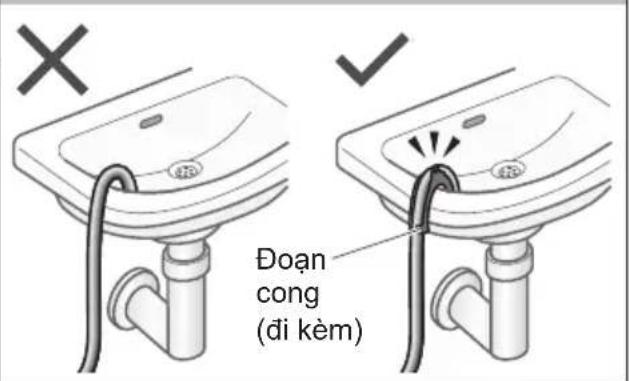

□Đoạn cong (1) (Tr. 47)

□Ống cấp nước (1) (Tr. 46, 47)

□Nắp phủ (4) (Tr. 45)

□ Tâm đáy (1) / Vít (1) (Tr. 44)

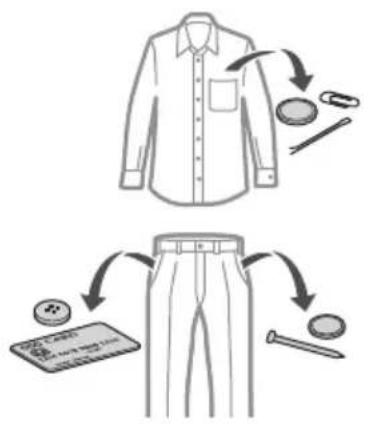

Trước khi cho quản áo vào máy

Loại bổ dị vật.

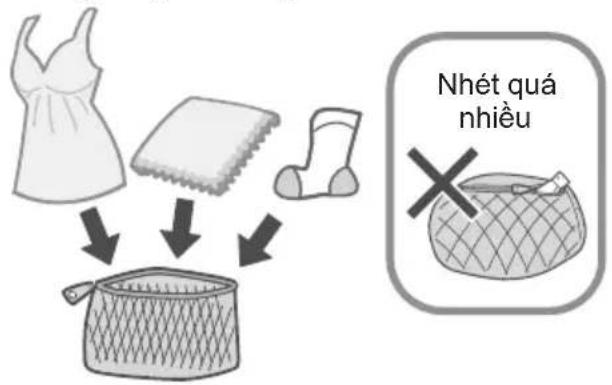

Dùng lưới giặt cho các loại quản áo mỏng nhẹ, dễ hồng và các món đồ nhỏ.

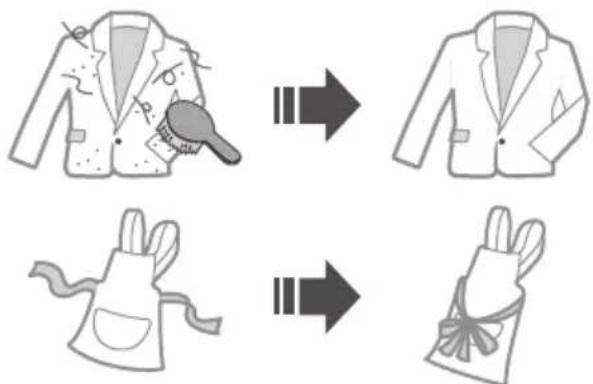

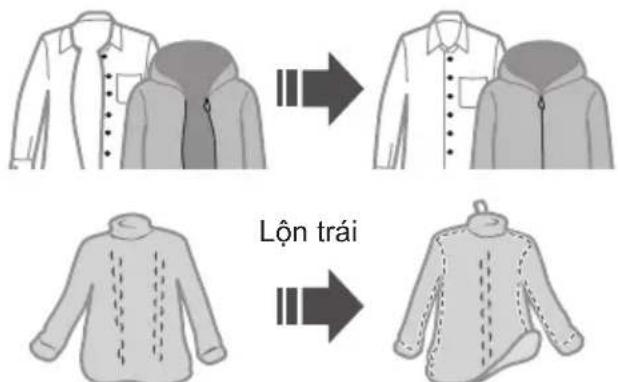

Kiểm tra trước khi giặt

Quần áo có khả năng bị xoắn

• Xem kỹ nhân hướng dẫn chăm sóc quần áo

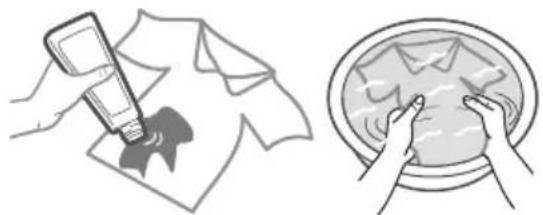

• Xử lý sơ bộ các chỗ vết bản nặng.

Khuyến cáo nên sử dụng các chương trình “Stain Master+” (Tr. 17) để loại bổ các vết bản.

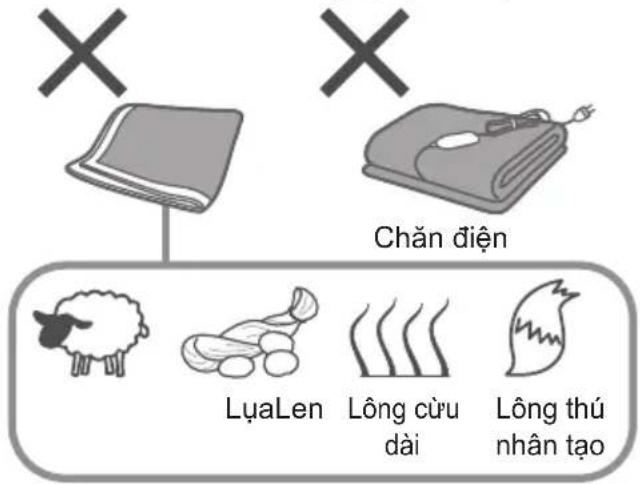

Không thể giặt hoặc sấy

Không thể giặt hoặc sấy

Da / lông thú Lụa, lựa nhân tạo (Vải pha trộn)

Các sản phẩm hỗ trợ giặt bán sẵn trên thị trường

Mũ có vật liệu lỗi cứng

Đệm, Gối, v.v. Đệm cao su hoặc thẩm dày

• Các sản phẩm có nếp nhận và in nổi
• Vải nhiều
Quản áo dễ biến dạng (áo khoác, cà vạt, váy, v.v.)
• Vải nhung

Không thể sấy

Bất kỳ ký hiệu nào ở trên

Quàn áo len Quản bó hoặc quàn tát

Thảm hoặc các vật dụng khác vướng tóc hoặc lông vật nuôi

Chăn màn Quản áo có chất hồ vải

Quản áo có ren hoặc thêu, sợi tổng hợp mói, v.v.

LU'U Y

- Có thể gây biến dạng quản áo, hư hỏng và gây hại hoặc trực trắc cho thiết bị.

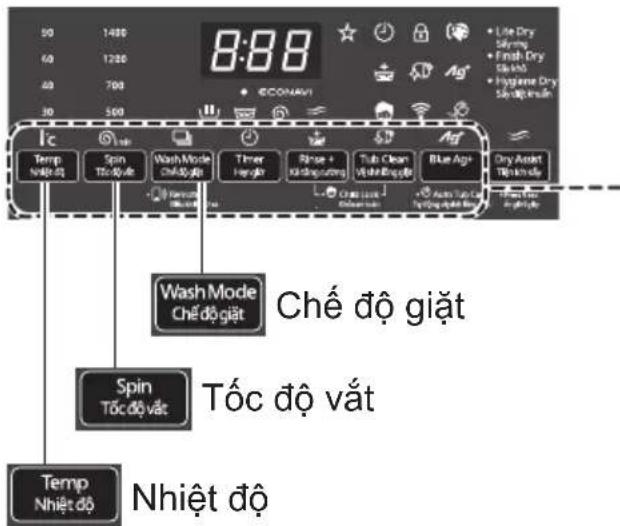

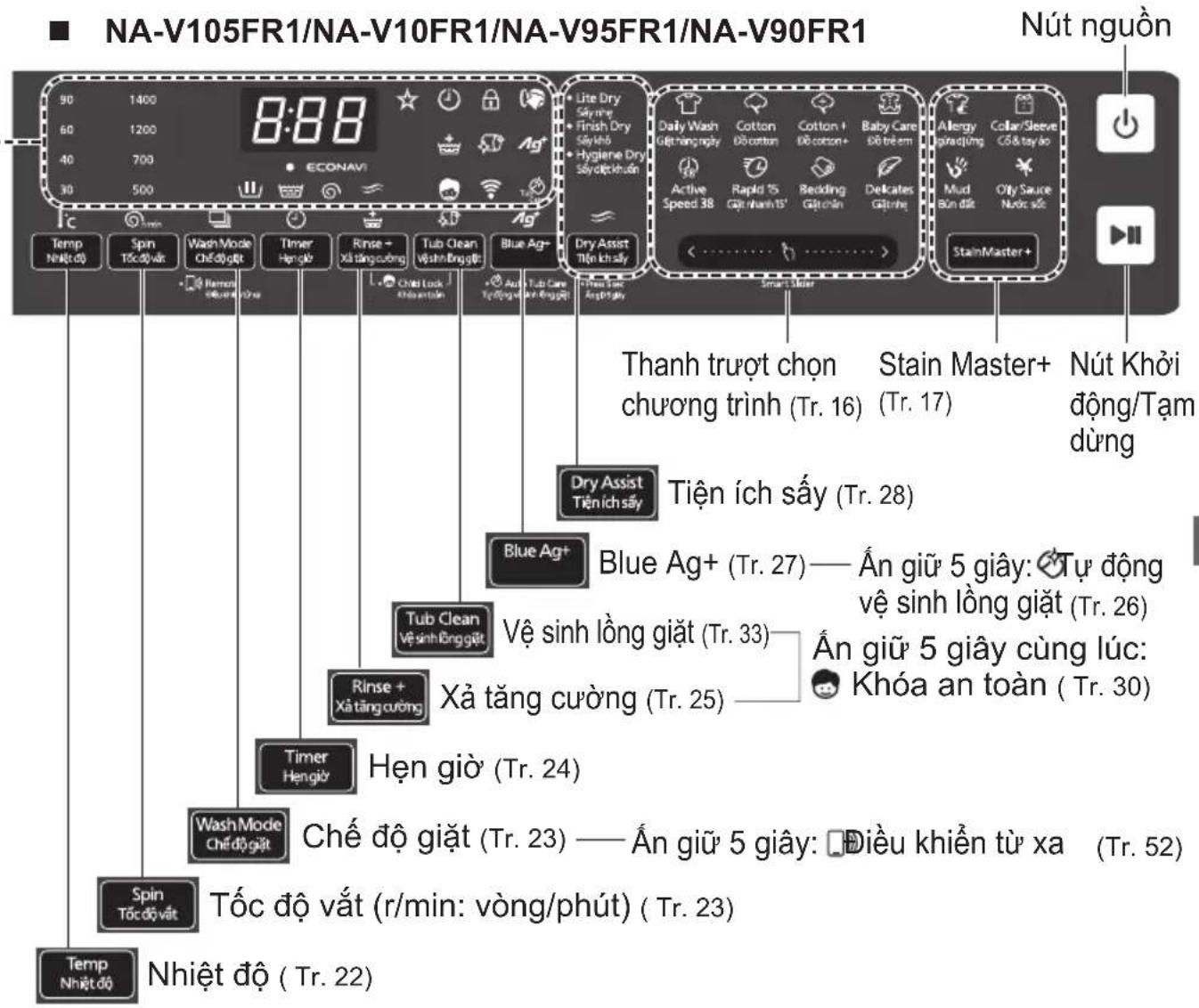

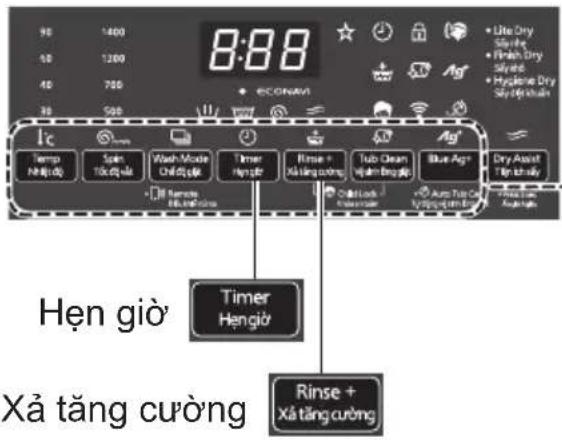

Bảng điều khiển

- Hình ảnh trong các hướng dẫn này là của thiết bị NA-V105FR1, trừ khi có quy định khác.

■ NA-V105FC1/NA-V10FC1/NA-V95FC1/NA-V90FC1

Tự động vệ sinh lồng giặt (Tr. 26)

Nút điều khiển

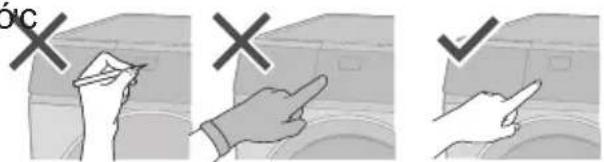

Thao tác cảm ứng

- Nếu nước, chất giặt tẩy hoặc nước xả dính vào, hãy tất và lau bằng khăn, v.v. ngay lập tức. (Nguyên nhân sự cố)

LU'U Y

- Tất → bất trở lại

- Không vận hành → tự động tất nguồn

Tự động tất nguồn

- Trong trường hợp mất điện

Khi có điện trở lại, máy sẽ tiếp tục vận hành từ nơi đã dùng lại. (Tự khởi động lại)

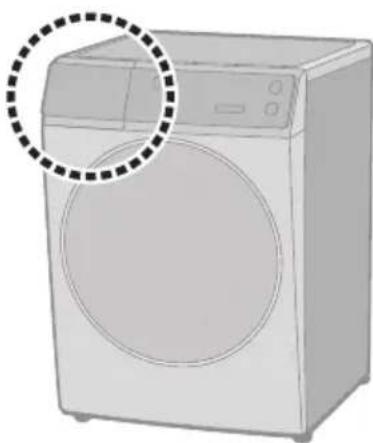

Chất giặt tây

Chất giặt tây

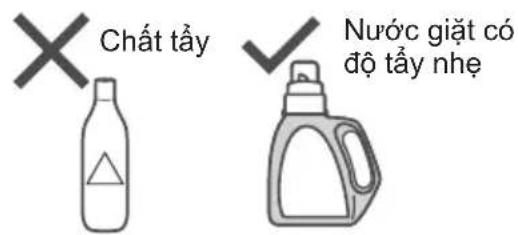

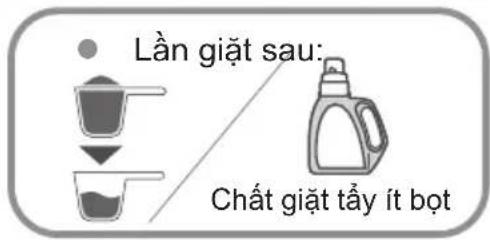

Sử dụng chất giặt tây ít bọt

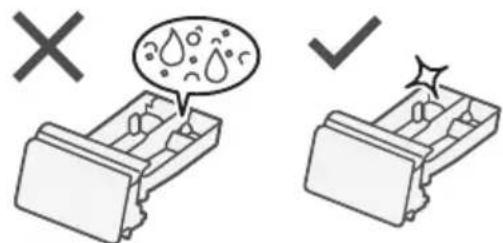

Đề ngăn chất giặt tây còn động lại trong ngăn dụng bột giặt:

- Làm theo hướng dẫn trên bao bì.

Chất giặt tây

Bột giặt Chất giặt tây lòng

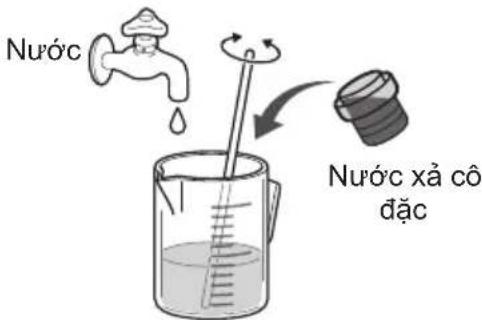

Các loại nước xả riêng biệt hoặc đông đặc

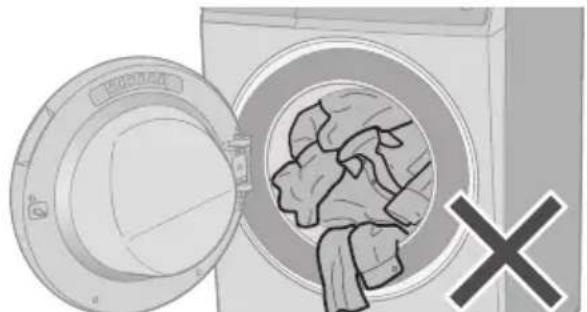

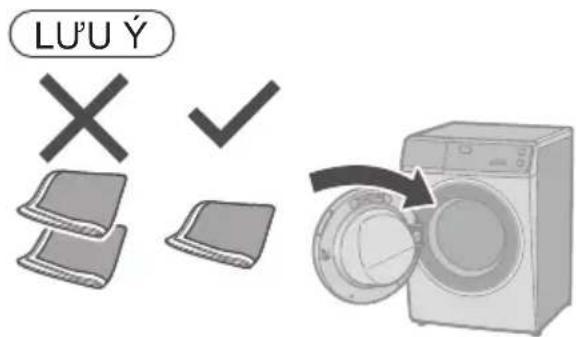

■ Không đề đồ giặt bị vướng vào cửa.

■ Không bò quá nhiều đồ giặt vào lồng giặt.

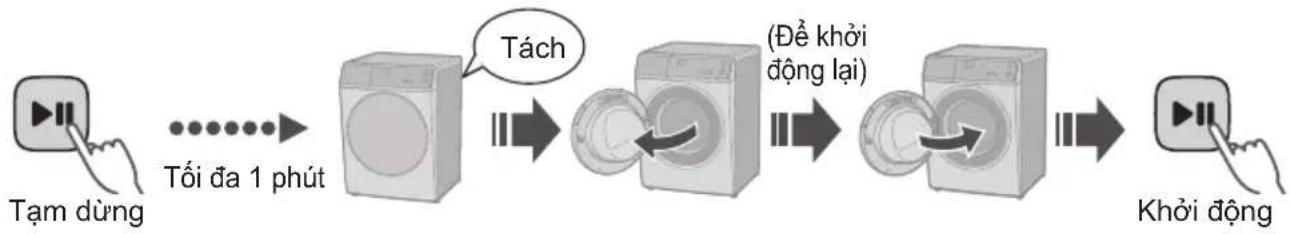

■ Đề mở cửa trong khi đang vận hành
Trong khi giặt

(Có thể cho thêm quản áo vào khi đèn sáng.)

LU'U Y

Cửa không mổ (Tr. 36)


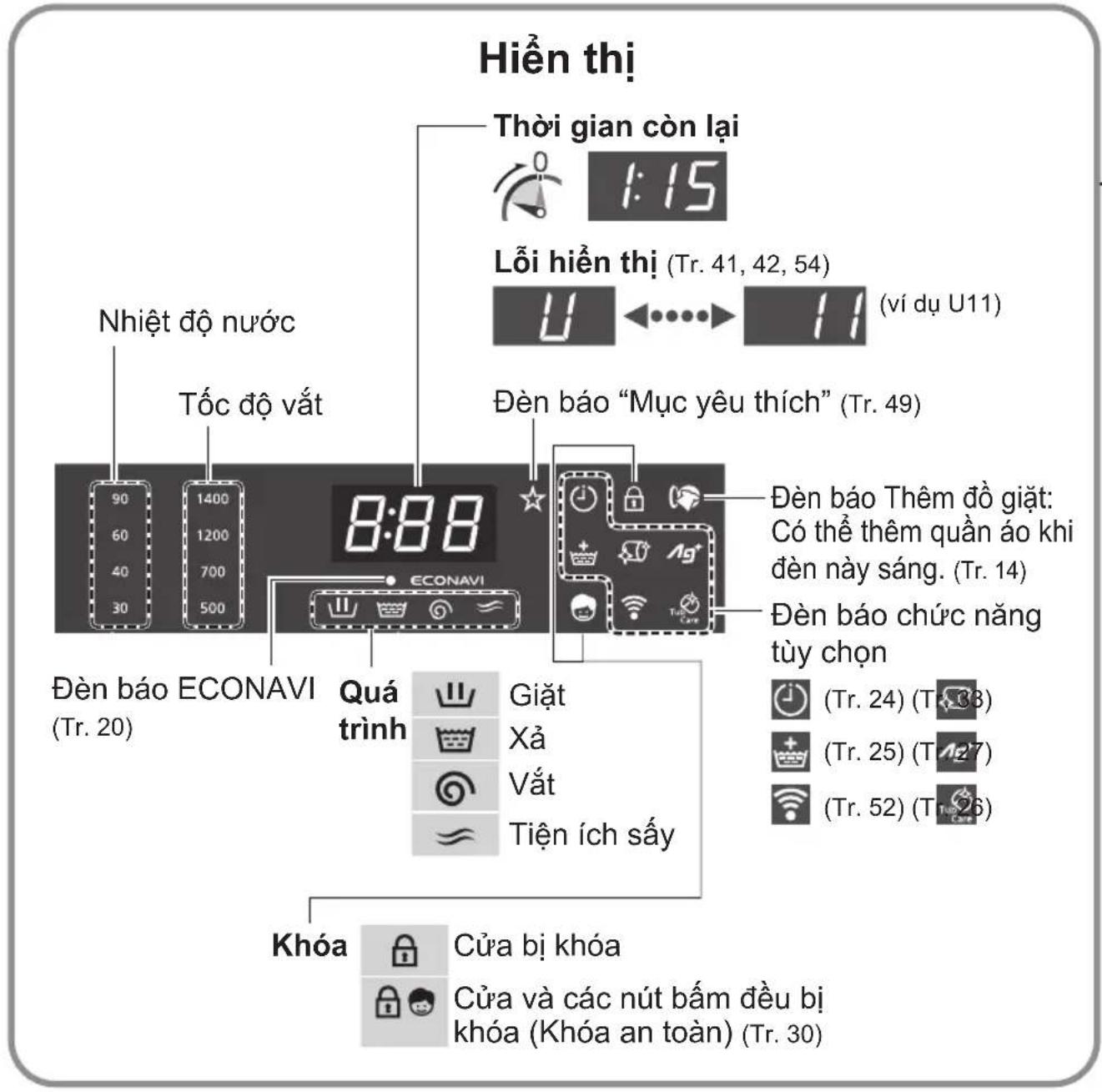

Đo lượng đồ giặt

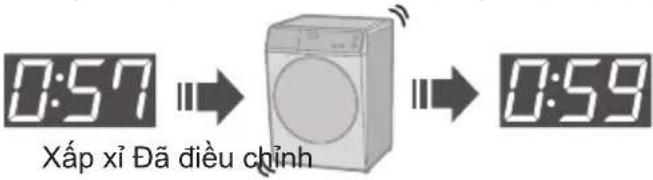

Hiền thị thời gian cần thiết (được tính toán lại)

Tốc độ vất ( Tr. 23)

Chế độ giặt ( Tr. 23)

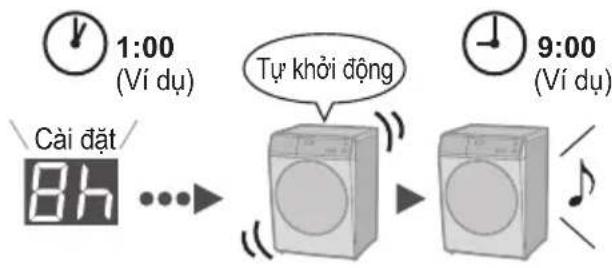

Hẹn giờ ( Tr. 24)

Xả tăng cường (Tr. 25)

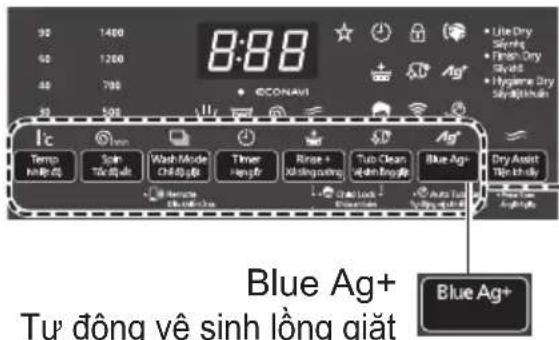

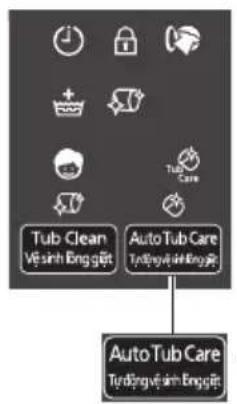

Tự động vệ sinh lồng giặt

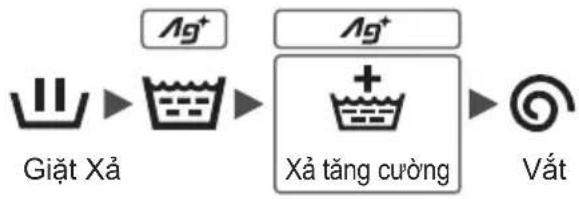

Blue Ag+; Tự động vệ sinh lồng

V105FC1 V10FC1 V95FC1 V90FC1 (Tr. 26)

V105FR1 V10FR1 V95FR1 V90FR1

(Tr. 26, 27)

Các chương trình

Chương trình Mô tả		Khối lượng tối đa (kg)				Tổngthờigian
		V105FR1/V105FC1	V10FR1/V10FC1	V95FR1/V95FC1	V90FR1/V90FC1
	Quần áo hàng ngày(Nhanh hơn chương trình “Đồ cotton”)	10,5 10,0 9,5 9,0 1:30
	Quần áo hàng ngày	10,5 10,0 9,5 9,0 2:54
	Giặt nhẹ nhàng với thời gian lâu hơn	10,5 10,0 9,5 9,0 3:00
	Quần áo dành cho trẻ nhỏ & người có làn da nhạy cảm Xả kỹ	5,0 2:20
	Lượng đồ giặt nhỏ	5,0 0:38
	Lượng nhỏ đồ giặt ít bản	2,0 0:15

- Tổng thời gian chỉ là tương đối (Khi lưu lượng cấp nước tiêu chuẩn là 15 L / phút). Đối với nhiệt độ nước mặc định của mỗi chương trình.

Chương trình Mô tả			Khối lượng tối đa (kg)				Tổngthời gian
			V105FR1/V105FC1	V10FR1/V10FC1	V95FR1/V95FC1	V90FR1/V90FC1

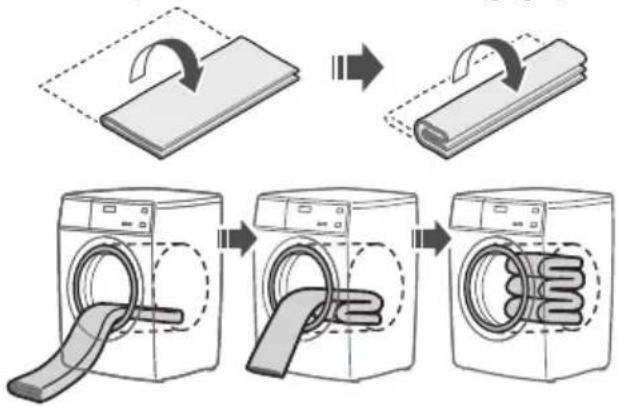

	Giặt chăn	Các đồ giặt lớn	3,0 1:30
	Giặt nhẹ	Giặt vải mỏng nhẹ	2,0 0:50
StainMaster +		Với các vết bản dưới đây
	Ngùa dị ứng	Dành cho ve bét vàphấn hoa	10,5 10,0 9,5 9,0 3:15
	Cổ & tay áo		10,5 10,0 9,5 9,0 3:10
	Bùn đất		10,5 10,0 9,5 9,0 3:30
	Nước sốt		10,5 10,0 9,5 9,0 3:00
	Vệ sinh lồng giặt	Vệ sinh lồng giặt.	Không 3:45

Chi tiết chương trình

Chương trình\Cài đặt		Cài đặt tự động
		Nhiệt độ(°C)	Tốc độ vất(r/min)
	Giặt hàng ngày	401200
	Đồ cotton	401200
	Đồ cotton +	601400
	Đồ trẻ em	401400
	Active Speed 38	401200
	Giặt nhanh 15'	Nước lạnh 1200
	Giặt chăn	Nước lạnh 700
	Giặt nhẹ	30500
	Ngừa dị ứng	901200
	Cổ & tay áo	401200
	Bùn đất	401200
	Nước sốt	401200
	Vệ sinh lòng giặt	401200

LU'U Y

• Nhiệt độ nước thực tế có thể khác với nhiệt độ theo chu trình đã tuyên bố.
• Các kết quả thử nghiệm tùy thuộc vào áp lực nước, độ cứng của nước, nhiệt độ đường nước vào, nhiệt độ phòng, loại và lượng tải, mức độ bản, chất giặt tẩy được sử dụng, dao động trong nguồn cấp diện chính và các lựa chọn bổ sung đã chọn.

Nhiệt độ(°C)	Tốc độ vất(r/min)	Chế độgiặt	Hệngiờ	Xả tăngcường	BlueAg+	Tự độngvệ sinhlồng giặt
Nước lạnh, 30, 40, 60	500, 700, 1200, 1400	√	√	√ √	√
Nước lạnh, 30, 40, 60	500, 700, 1200, 1400	√	√	√ √	√
Nước lạnh, 30, 40, 60	500, 700, 1200, 1400	√	√	√ √	√	√
Nước lạnh, 30, 40, 60	500, 700, 1200, 1400	√	√	√ √	√
Nước lạnh, 30, 40	500, 700, 1200, 1400	√	√	–	√	√
Nước lạnh	500, 700, 1200	–	√	—
Nước lạnh, 30	500, 700	√	√	√ √		–
Nước lạnh, 30, 40	500	√	–	√	√	–
60, 90	500, 700, 1200	–	√	√	–	√
40	500, 700, 1200, 1400	√	√	√ √	√
40	500, 700, 1200, 1400	√	√	√ √	√
40	500, 700, 1200, 1400	√	√	√ √	√
401200		—

: Chỉ xả (Không vắt)

Blue Ag+:

V105FR1 /

V10FR1 /

V95FR1 /

V90FR1

Mẹo giặt đồ

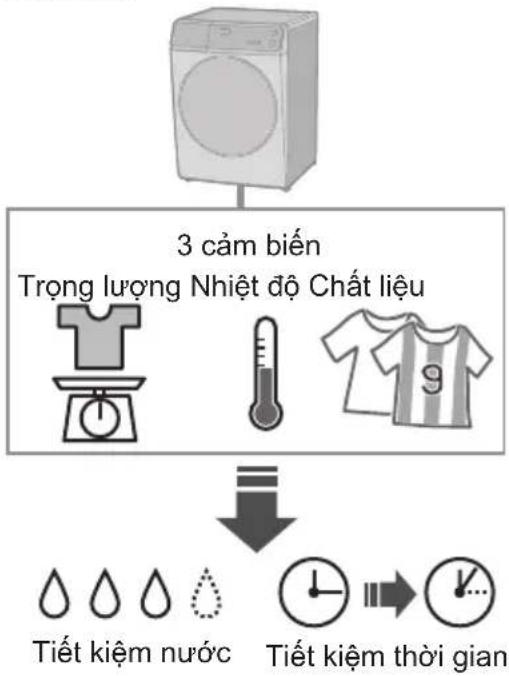

ECONAVI

- Chỉ chương trình “Đồ cotton” và “Giặt hàng ngày”

Giặt nhẹ

■ Khi giặt
Để xả hoàn toàn, hãy dùng chức năng "Xả tăng cường". (Tr. 25)

LU'U Y

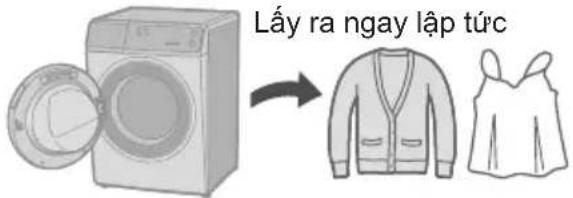

■ Sau khi hoạt động kết thúc

Chì báo đèn

Đang dò tìm

Đã bật ECONAVI

Đã tất ECONAVI

Giặt chăn

■ Các đồ giặt được

(Giăt)

(Giặt tay)

100 % cotton hoặc 100 % sợi tổng hôp

Tấm trải giường, khăn trải giường, tấm lót

Chǎn mèn

■ Các đồ không giặt được

■ Đặt chăn mền vào lồng giặt

Thay đổi cài đặt chương trình

■ Chuẩn bị
- Sắp xếp đồ giặt và cho vào lồng giặt. (Tr. 8)
- Thêm chất giặt tây. (Tr. 12)

1

2

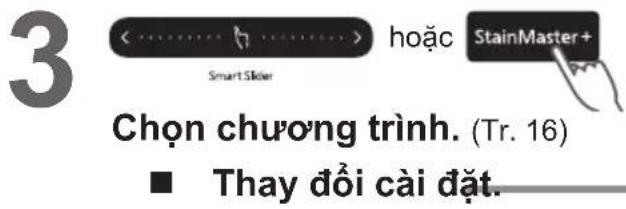

Chọn chương trình. (Tr. 16)

3

Thay đổi các cải đặt của chương trình.

• Các tùy chọn có sẵn và phạm vi cải đặt sẽ khác nhau tùy thuộc vào chương trình. (Tr. 18)
• Một âm báo nếu bạn lựa chọn một tùy chọn không thể sử dụng được.

4

Khôi động

!c Nhiệt độ

Thay đổi nhiệt độ giặt.

Tháp Cao
MàuBân ítChất liệu dẻco rút	TrắngBân nhiềuĐồ Cotton

3

(Tr. 19)

©r/min Tốc độ vất

Thay đổi tốc độ vất.

■ Để thay đổi cải đặt khi đang giặt

1 Tạm dùng

3 Khôi động

Chế độ giặt

Chọn một kết hợp các quá trình giặt, xả và vất.

3 Wash Mode Chédogirt

*1	Giặt
*2	Xả
*2	Vất
	Giặt và xả
	Giặt và vất
*2	Xả và vất

*1 Nước sẽ được xả hết sau quá trình giặt.

*2 Xả trước nếu có nước trong lồng.

Thay đổi cài đặt chương trình (tiếp)

■ Chuẩn bị

Sắp xếp đồ giặt và cho vào lồng giặt. (Tr. 8)
- Thêm chất giặt tây. (Tr. 12)

1

2

Chọn chương trình. (Tr. 16)

3

Thay đổi các cải đặt của chương trình.

• Các tùy chọn có sẵn và phạm vi cải đặt sẽ khác nhau tùy thuộc vào chương trình. (Tr. 18)
• Một âm báo nếu bạn lựa chọn một tùy chọn không thể sử dụng được.

4

Khôi động

Hên giờ

Thiết lập máy để kết thúc vận hành sau bao nhiêu giờ. (Tôi đa 24 giờ)

3

Nhân hoặc giữ

Đề kiểm tra thời gian hẹn giờ

Đề hủy cải đặt

(Tất cả cải đặt bị hủy)

LU'U Y

Tát cà các đèn chỉ báo sẽ tất ngoại trừ

Khôi động

- Không khả dụng: (Tr. 19)

Xà tăng cường

Thêm một lần xả nữa.

3

Đèn tắt (Tắt)

Đèn sáng (Bật)

■ Đế thay đổi cải đặt khi đang giặt

Giăt

1

Tạm dùng

2

BậtTắt

3

Khôi động

Thay đổi cài đặt chương trình (tiếp)

■ Chuẩn bị

Sắp xếp đồ giặt và cho vào lồng giặt. (Tr. 8)
- Thêm chất giặt tây. (Tr. 12)

1

2

Chọn chương trình. (Tr. 16)

3

Thay đổi các cải đặt của chương trình.

Blue Ag+ Tự động vệ sinh lòng giặt

• Các tùy chọn có sẵn và phạm vi cải đặt sẽ khác nhau tùy thuộc vào chương trình. (Tr. 18)
• Một âm báo nếu bạn lựa chọn một tùy chọn không thể sử dụng được.

4

Khôi động

Tự động vệ sinh lòng giặt

Thêm chu trình làm sạch lồng giặt.

Cải đặt sẽ được lưu lại cho những lần sau.

Ag+ Blue Ag+

V105FR1 V10FR1 V95FR1 V90FR1

Chức năng diệt khuẩn (Tối đa 3,0 kg).

3

■ Tuổi thọ của hộp Ag+

• "Blue Ag+" sẽ hoạt động được khoảng 300 đến 350 lần (khoảng 7 năm nếu dùng mỗi tuần một lần).
• Thay hộp này khi thành phần bên trong giảm.

Thay thế (Tr. 33)

LU'U Y

Không sử dụng nước cho các mục đích khác.

• Các loại quản áo, chất giặt tây, nước xả và độ cứng của nước có thể ảnh hưởng đến kết quả.
  Ngùng sử dụng nếu bị ngứa, v.v.

Tiện ích sấy (Chỉ sấy)

Không thể cải đặt đồng thời tính năng này với các chương trình giặt khác.

Tiện ích sấy	Chỉ báo (phút)	Mô tả	Khối lượng tối đa (kg)
		Sau khi vất ở tốc độ 1400 r/minVí dụ: 5 áo sơ mi	1,0
		Sấy thêm khi quản áo không đủ khô	2,0
		Sau khi phơiVí dụ: 1 quản dài, 1 quản ngố, 1 áo phông, 1 khăn tắm và 1 bộ đồ lót
		Sau khi vất ở tốc độ 1400 r/min Diệt khuẩn Ví dụ: 1 áo sơ mi, 2 quản trẻ em, 1 đôi tất	0,5

LU'U Y

Cửa bị khóa trong quá trình sấy.

• Đế mở cửa

- Sau khi sấy, cứ mỗi 5 phút lòng giặt sẽ quay 40 giây để ngăn ngừa nép nhân do chưa phơi quản áo.

Xấp xỉ 2 giờ

Đèn sáng (Bật)

• Đế mở cửa

hoặc

Hiện tượng Lời khuyến để có kết quả tốt

• Sấy không đủ khô
• Sấy không khô đều

- Phân loại đồ giặt. (Tr. 28)

Điều chỉnh thời gian sấy để đạt được hiệu quả sấy tốt nhất.
Sử dụng "Finish Dry (Sấy khô)" 30 phút để làm khô thêm.

Thay đổi cài đặt thiết bị

Cài đặt Khóa an toàn

■ Đế hủy:

Quy trình tương tự

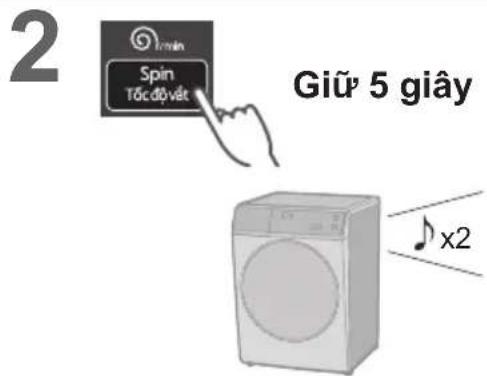

Hủy bờ còi báo

■ Đế đặt lại:

Quy trình tương tự

Bảo dưỡng

Tấm lọc ống cấp nước

Nếu nước chảy không đều

6

3

Chọn

Giặt hàng ngày

4

8

9

Thiết bị

Mép cửa Nếu bản nhiều

Chất tây rửa nhà bếp nhẹ

LU'U Y

Không sử dụng chất tẩy rửa hoặc dung môi có hạt cứng, hoặc các sản phẩm có chứa còn hoặc dầu parafin.

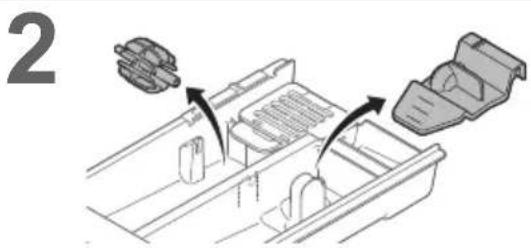

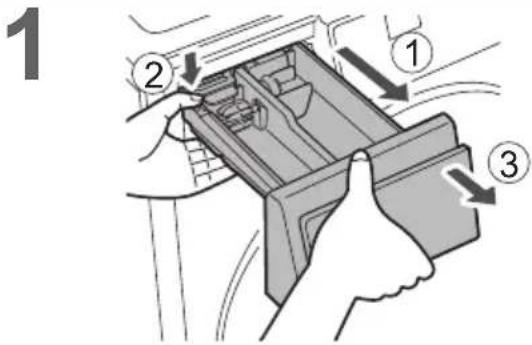

Ngăn dựng bột giặt

- Bạn không thể mở hộp Ag+.

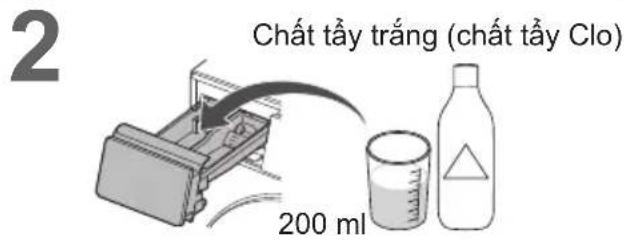

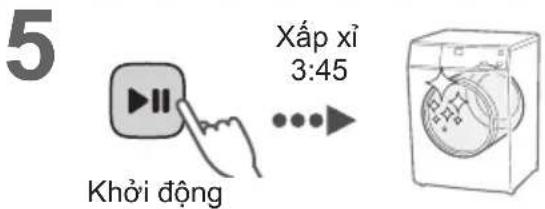

Lòng giặt

Mỗi tháng một lần hoặc nếu đèn nháy

LU'U Y

- Nếu chương trình "Vệ sinh lòng giặt" không chạy, đèn chỉ báo sẽ tất khi chương trình khác chạy được 3 lần.

Bảo dưỡng (tiếp)

Tấm lọc thoát nước

Mỗi tháng một lần

Đảm bảo đã xả hết nước trong lòng giặt trước quy trình này.

CẦN THẦN

Nước nóng (Có thể bị bồng)

1

2

7

2 Cho đến khi vào đúng vị trí

4

Xù lý sự cố

	Hiện tượng Các điểm cần kiểm tra

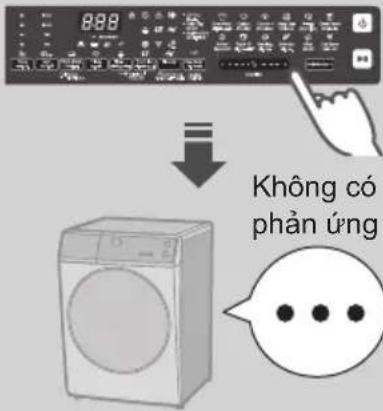

Máy chính	Nhấn các nút	Nguyên nhân có thểTrong một hoạt độngThửKhóa an toàn (Tr. 30)(Tắt)
	Không vận hành[IMAGE]	Kiểm traMất điệnHẹn giờThửĐóng cửa.Mở nước.Rút phích cấm vàcẩm lại1(30 giây)Nhấn “Khởi động”. Bật cầu dao lên.2
	Mùi cao su[IMAGE]	Nguyên nhân có thểIo su i giảKhôngThửsinh lồng giặt (Tr. 33)

Xử lý sự cố (tiếp)

Hiện tượng Các điểm cần kiểm tra

□ Nguyên nhân có thể

Trong một hoạt động (giặt hoặc sấy)

- trong khi giặt (Tr. 14)

- trong khi sây (Tr. 29)

□ Kiểm tra

Nhiệt độ

Khóa an toàn (Tr. 30)

Trong một hoạt động

1

2

3

4

LU'U Y

Mất điện

Có điện lại

Cửa bị khóa

Cửa bị khóa

	Hiện tượng Các điểm cần kiểm tra
Chất giặt tây và bọt	Sau khi giặt	□ Kiểm tra[Tr. 1]
		□ Nguyên nhân có thểLượng bọt sẽ khác nhau.Nhiệt độ [2007] □ Mức nước □ Độ mềm của nướcĐộ mềm của nước
	Không đủ	□ Kiểm traBột giặt[Tr. 1]
		□ Quá ít chất giặt tây □ Chất giặttầy ít bọt[Bần nhiều □ Bần nhiều □ Tải quá lớn
	Quá nhiều	□ Kiểm traQuá nhiều chất giặt tây
Giặt	Trong khi giặti nước	□ Nguyên nhân có thểE Cl Bọt Tự động xả nước

Xử lý sự cố (tiếp)

	Hiện tượng Các điểm cần kiểm tra
Xà/Vắt	Trong quá trình vắtDùng Quay một vàilần	Nguyên nhân có thểKhông đồng đềuĐồng đềuTự độngchính Dùng Tự độngchínhThửQuá nhẹ Thêm 1 hoặc 2Khăn tam
	Sau khi giặtBọt hoặc nước	Thử
	Vắt thay đổi sang xảXàVắt	Nguyên nhân có thểNếu quản áo không đồng đều, máy sẽ tự động lấy lại trạngthái cân bằng/đồng đều bằng cách quay về quy trình xả.

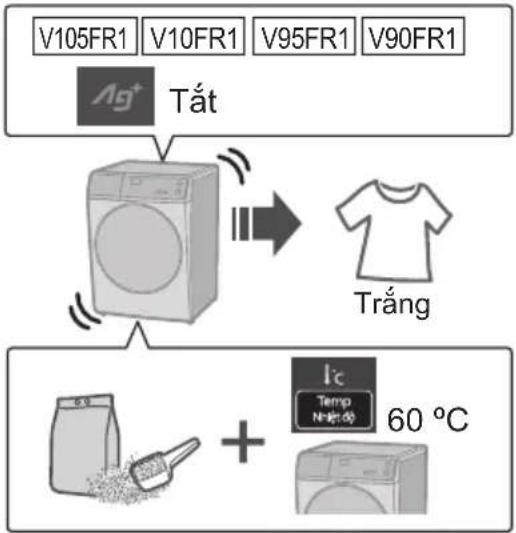

Đồ giặt	Nếu đồ giặt màu vàng[Vàng]	Thử
Thời gian	Trong khi giặtThời qian hiển thiThay đổi	Nguyên nhân có thểThời gian còn lại được điều chỉnh trong quá trình hoạt động.Nếu cải đặt thay đổiNếu quản áo không đồng đềuThời gian còn lại có thể tăng lên.
Tiếng ổn	Trong khi xà nước	Nguyên nhân có thểĐiều này là bình thường.Bơm thoát nước đang hoạt động.
	Trong quá trình vắt	Nguyên nhân có thểĐiều này là bình thường.Bộ phận chống trào bọt đang hoạt động tại cống xả khí.
	Tiếng quạt quay	Nguyên nhân có thểĐiều này là bình thường.Quạt này sẽ làm mát các bộ phận điện.
	Động cơ phát ra tiếng ồn	Nguyên nhân có thểĐiều này là bình thường.Dộng cơ có thể phát ra tiếng ồn khi hoạt động.

Xử lý sự cố (tiếp)

	Hiện tượng Các điểm cần kiểm tra

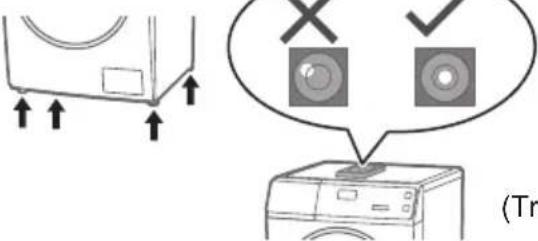

Tiếng ổn	Tiếng ổn (hoặc rung)bắt thường	□ Kiểm traCác vật kim loạiBulông neo bộ máy (Tr. 45)Độ dốc hoặc bề mặt không ổn địnhĐiều chỉnh 4 chân.45)
Khác	Mất điện Cầu dao Tất	□ Kiểm traKhi có điện trở lại, máy sẽ tiếp tục vận hành từnoi đã dùng lại. Bật

Lỗi hiển thị

Lỗi hiển thị Điểm cần kiểm tra
Không thể xả nước	1 Kiểm tra	2	3 Khởi động
		[XADAK]			34)
Cửa đang mở	1	2 Khởi động
Không thể vất / sấy	1	2	3 Khởi động
		Không ổn định hoặc nghiêng Ôn định
	[Tiện ích sấy]Quá ướt Vắt(1400 r/min)
	[S424]		Khởi động
	Mất nước	Đã tắt		Tấm lọc ống cấp:(Tr. 31)

Lỗi hiển thị (tiếp)

Lỗi hiện thị Điểm cần kiểm tra

Không thể vất

1 Khôi động lại

2 Chạy "Giặt nhanh 15"

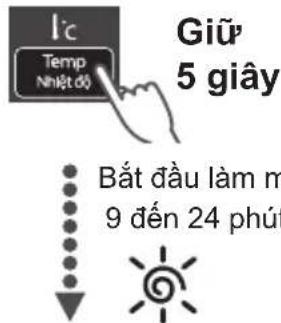

■ Thông tin

Không thể mở

Bắt đầu làm mát

9 đến 24 phút

Giữ 5 giây

Chọn đúng chỗ

Đảm bảo yêu cầu nhân viên bảo trì cho việc lắp đặt.

Không tự mình lắp đặt thiết bị này.

■ Làm theo phương pháp lắp đặt này. Nếu không, Panasonic sẽ không chịu trách nhiệm đối với bất kỳ tai nạn hoặc thiệt hại nào.

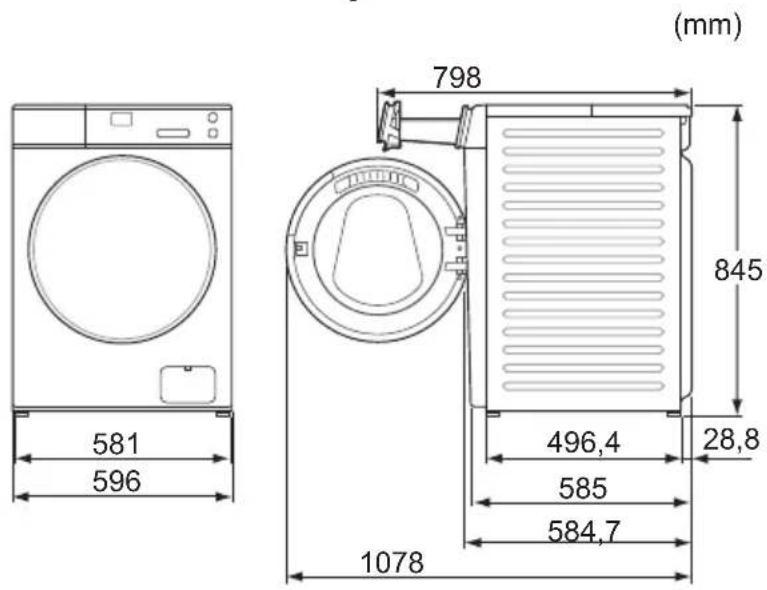

Kích thước sản phẩm

■ Lắp đặt vào trong

Không để các bộ phận kim loại của thiết bị tiếp xúc với bồn kim loại hoặc các thiết bị khác.

Kiểm tra vị trí.

Di chuyển và Lắp đặt

Vận chuyển thiết bị

Không thực hiện một mình.

Tháo các bulông neo bộ máy

1

2

■ Di chuyển thiết bị một lần nữa

2

3

Kết nối các ống đúng cách để tránh rò rỉ nước.

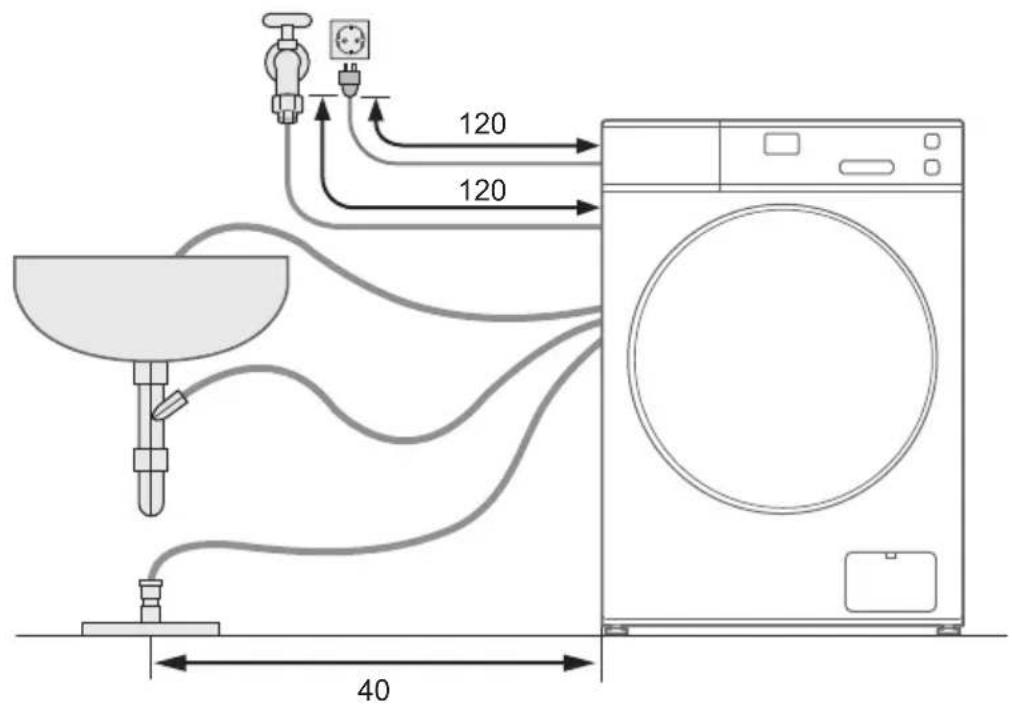

Khoảng cách kết nối tối đa cho các ống và dây nguồn

Kết nối bên phải

Kết nối bên trái

(cm)

Ông cấp nước

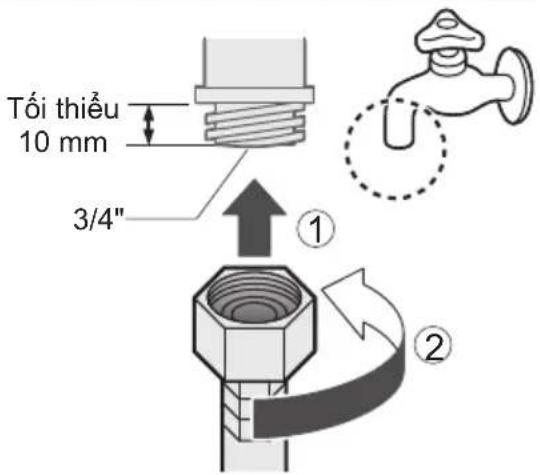

■ Nói ống cấp nước

CẦN THÂN

• Văn chặt đai óc.
Không được uốn cong, ép, sửa đổi hoặc cắt ông.

1

2

3

■ Thoát nước vào bồn rửa hoặc chậu rửa

CHÚ Ý

■ Thoát nước vào ống đúng

■ Thoát nước vào ống xả

Kiểm tra sau khi chạy thử

Sự cố Nguyên nhân và biện pháp
Rò rỉ nước	Nối ống cấp nước đúng cáchTối10
	Tháo các bulôngneo bộ máy (Tr. 45)	Lắp đặt ổn định
Lỗi hiển thị	Xem Tr. 41.

Panasonic SmartApp+ V105FR1 V10FR1 V95FR1 V90FR1

Thuận tiện hơn với điện thoại thông minh của bạn

Bạn có thể sử dụng dịch vụ bằng ứng dụng "Panasonic SmartApp+".

Bạn có thể vận hành máy giặt hoặc cải đặt hẹn giờ trên ứng dụng.

Hỗ trợ lựa chọn chương trình từ lịch sử chương trình.

Trên ứng dụng của chúng tôi có “Mục yêu thích”. Bạn có thể tạo các chương trình gốc với các cải đặt yêu thích của mình.

• Có thể lưu tối đa 10 cải đặt.

Thông báo tình trạng giặt và kết thúc hoạt động. Có thể lấy quản áo ra ngay sau khi giặt.

- Các nội dung, chức năng và thiết kế của dịch vụ này có thể thay đổi hoặc chấm dứt mà không cần thông báo trước.

Panasonic SmartApp+ (tiếp)

Thiết bị và Môi trường cần thiết

Hãy kiểm tra thiết bị cần thiết để sử dụng ứng dụng.

■ Điện thoại thông minh Android hoặc iOS (iPhone)
Về hệ điều hành được hỗ trợ
https://www.panasonic.com/fiot/wash/

Trang web Panasonic

■ Môi trường Internet

Hãy xác nhận rằng đó là đường truyền bằng thông rộng.

Ví dụ) FTTH (cáp quang), ADSL, CATV (truyền hình cấp), v.v.

Phí truy cập Internet sẽ do khách hàng chịu.

■ Bộ định tuyến mạng LAN không dây
Sử dụng bộ định tuyến mạng LAN không dây để kết nối với Internet.

LU'U Y

Đảm bảo rằng bộ định tuyến mạng LAN không dây có tiêu chuẩn giao tiếp là bằng tần 2,4 GHz. (Chuẩn giao tiếp: IEEE802.11b, IEEE802.11g, IEEE802.11n) Khác với những điều trên không thể được sử dụng.

• Không thể sử dụng các mô hình chỉ hỗ trợ WEP.
• Như một biện pháp bảo mật, hãy đảm bảo sử dụng bộ định tuyến mạng LAN không dây có thể đặt phương thức mã hóa WPA3, WPA2 hoặc WPA.
• Chứng tôi khuyến nghị sử dụng WPA3 và WPA2 (AES) làm phương pháp mã hóa.
  Chúng tôi không đảm bảo hoạt động của tất cả các bộ định tuyến mạng LAN không dây. (Bộ định tuyến di động không được đảm bảo hoạt động.)

Cài đặt ban đầu

Thực hiện theo các cải đặt trên màn hình của ứng dụng.

1 Cài đặt ứng dụng “Panasonic SmartApp+” (miễn phí).

- Bạn có thể truy cập liên kết đề tải xuống ứng dụng từ trang web Panasonic. https://www.panasonic.com/fiot/wash/

Trang web Panasonic

• Ngoài ra, bạn có thể tìm kiếm ứng dụng “Panasonic SmartApp+” trên Google Play (Android) hoặc App Store (iOS) và cải đặt ứng dụng.
• Bạn cũng có thể quét liên kết để cải đặt ứng dụng từ mã QR được dán trên máy giặt.

2 Làm theo hướng dẫn hiển thị trên màn hình của ứng dụng và đăng ký máy giặt.

- Vận hành ở vị trí mà bạn có thể kiểm tra màn hình trên máy giặt.

- Úng dụng không thể được vận hành khi máy giặt đang hoạt động.

Sử dụng ứng dụng (Tr. 52)

Panasonic SmartApp+ (tiếp)

Sử dụng ứng dụng "Panasonic SmartApp+"

Sau khi hoàn tất cải đặt ban đầu, bạn có thể sử dụng ứng dụng.

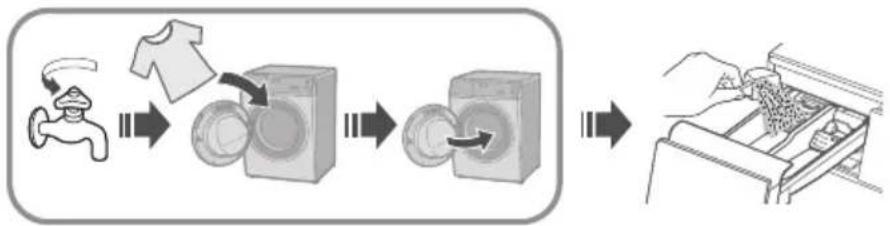

Chuẩn bị sử dụng tính năng “Điều khiển từ xa”

Bạn cần chuẩn bị máy giặt trước khi ra ngoài.

1

• Đóng chặt cửa máy giặt

2

Đèn sáng (Bật)

3

Xấp xỉ 2 giây

Sau 10 phút

Tất cả các đèn chỉ báo sẽ tắt ngoại trừ:

LU'U Y

Để hủy trạng thái chờ của điều khiển từ xa và mở khóa cửa → Tất nguồn.
- Khi không có điều khiển từ xa từ ứng dụng, trạng thái chờ của điều khiển từ xa sẽ được giải phóng sau 23 giờ. Trong thời gian đó, tất cả các nút trên thiết bị (ngoại trừ ở bị vô hiệu hóa. Bạn chỉ có thể điều khiển máy giặt từ ứng dụng. Sau 23 giờ, màn hình bình thường hiện thị và điều khiển từ xa bị tất.

Đế kiểm tra trạng thái giao tiếp với đèn trên bằng điều khiển.

■ Vị trí đèn

Sáng

Có thể giao tiếp (Đã kết nối)

Nhập nháy

Có găng giao tiếp

(Đang kết nối với máy chủ)

Tát

Không kết nối

- Khi bạn ngừng sử dụng ứng dụng “Panasonic SmartApp+”

Sử dụng bị nghi ngờ do truy cập trái phép
Nếu máy giặt của bạn là thiết bị đã qua sử dụng
Khi bạn vứt bỏ hoặc chuyển nhượng máy giặt

Đặt lại cải đặt mạng LAN không dây về cải đặt mặc định.

(Vận hành trên máy giặt)

Bạn cũng nên ngừng sử dụng ứng dụng.

1

2

Giữ 5 giây

3

4

Panasonic SmartApp+ (tiếp)

Lỗi hiển thị

Lỗi hiển thị Nguyên nhân & Biện pháp

U81	Không kết nối được máy giặt và bộ định tuyến mạng LAN không dây. Kiểm tra những điều sau:Bộ định tuyến chưa được bạt. → Bật nguồn.Khoảng cách giữa bộ định tuyến và máy giặt quá xa.→ Đưa bộ định tuyến lại gần.Có một thiết bị sử dụng sóng vô tuyến, chằng hạn như lò vi sóng, gần đó.→Giữ khoảng cách thích hợp.→ Ngừng sử dụng thiết bị hoặc đợi một lúc và thử lại.Nhiều thiết bị được kết nối với bộ định tuyến.→Tắt nguồn của thiết bị bạn không sử dụng.
U82	Lỗi giao tiếp với máy chủ.Có thể có sự cố với kết nối Internet của bạn.→Nếu bạn không biết nguyên nhân, hãy liên hệ với nhà cung cấp dịch vụ hoặc nhà sản xuất bộ định tuyến của bạn.
U83	Trong “Kết nối dự phòng”, SSID hoặc mật khẩu của bộ định tuyến không chính xác.→Kiểm tra mô tả của bộ định tuyến.Không kết nối được máy giặt và bộ định tuyến.→Kiểm tra “U81” ở trên.
U84	“Quét kết nối” không thành công. Kiểm tra những điều sau:Cải đặt Bluetooth® trên điện thoại thông minh của bạn đã bị tất.Mã QR không thể đọc chính xác.→ Đảm bảo rằng cải đặt Bluetooth® đang bạt, rời kết nối lại. Nếu bạn vẫn không thể kết nối, hãy thử “Kết nối dự phòng”.
Ứng dụng hiền thị các câu như “Không thể giao tiếp với máy giặt.”	Giao tiếp lại sau một lúc hoặc kiểm tra trạng thái kết nối bằng phương pháp sau. Giữ 5 giây→Nếu “U81”, “U82”, v.v. được hiền thị, đó là lỗi kết nối. Kiểm tra ở trên.

Sử dụng cho mạng LAN/Bluetooth® không dây

■ Hạn chế sử dụng

Xin lưu ý rằng có những hạn chế sử dụng sau đây. Panasonic không chịu trách nhiệm về bất kỳ thiệt hại ngẫu nhiên nào do không tuân thủ các giới hạn và việc sử dụng hoặc không thể sử dụng thiết bị.

- Không kết nối với mạng không dây mà bạn không được phép sử dụng.

Mạng không dây (SSID*) mà bạn không được phép sử dụng trong quá trình tự động tìm kiếm môi trường mạng không dây có thể được hiển thị, nhưng nếu bạn kết nối, nó có thể bị coi là truy cập trái phép.

- Không sử dụng ở nơi có từ trường mạnh, tỉnh điện hoặc nhiều sóng vô tuyến.

Nếu bạn sử dụng gần các thiết bị sau, liên lạc có thể bị gián đoạn hoặc tốc độ có thể chậm lại.

• Lò vi sòng
- Các thiết bị LAN / Bluetooth® không dây khác
- Các thiết bị khác sử dụng sóng vô tuyến ở bằng tần 2,4 GHz (điện thoại không dây kỹ thuật số, thiết bị âm thanh không dây, bằng điều khiển trò chơi, thiết bị ngoại vi PC, v.v.)
- Các vật bằng kim loại để phần xạ sóng vô tuyến

■ Các biện pháp an ninh

- Vì mạng LAN không dây sử dụng sóng vô tuyến để gửi và nhận dữ liệu, nên có nguy cơ bị truy cập trái phép. Thực hiện các biện pháp bảo mật để đảm bảo an toàn cho dữ liệu của bạn. (Tr. 50) Xin lưu ý rằng chúng tôi không chịu trách nhiệm cho bất kỳ sự cố nào xảy ra mà không áp dụng các biện pháp bảo mật.

Đế biết mật khẩu (khóa mã hóa) của bộ định tuyến mạng LAN không dây, hãy tham khảo hướng dẫn sử dụng của bộ định tuyến mạng LAN không dây và thiết lập bảo mật.

■ Giới thiệu về chương trình cơ sở

- Thiết bị này có chức năng kết nối với máy chủ cập nhật chương trình cơ sở qua Internet và tự động cập nhật chương trình cơ sở của chính nó lên phiên bản mới nhất. Vì liên lạc không dây tạm thời bị gián đoạn trong quá trình cập nhật, liên lạc có thể bị gián đoạn hoặc tốc độ có thể chậm lại.

- Không phân tích hoặc sửa đổi chương trình cơ sở.

Panasonic SmartApp+ (tiếp)

Bản quyền, v.v.

Bản quyền, v.v. (tiếp)

Bản quyền, v.v. (tiếp)

		V105FR1V105FC1	V10FR1V10FC1	V95FR1V95FC1	V90FR1V90FC1
Điện áp định mức (V) 220 - 240
Tần số định mức (Hz) 50
Công suất điện năng tối đa (W) 1600 - 1900
Công suất điện năng gia nhiệt (W)	Để giặt 1445 - 1710
	Để sấy 300 - 350
Tốc độ vất tối đa (r/min) 1400
Kích thước sản phẩm(Rộng x Dài x Cao) (mm)		596 × 585 × 845
Trọng lượng sản phẩm (kg) 69
Khối lượng giặt tối đa (Vải khô) (kg) 10,5 10,0 9,5 9,0
Khối lượng sấy tối đa (Vải khô) (kg) 2,0
Áp suất nước máy (MPa) 0,012 - 1

* Khi áp suất nước máy nhỏ hơn 0,03 MPa có khả năng tồn động chất giặt tẩy trong khay dựng chất giặt.
