K-03T - плита Ravanson - Безкоштовний посібник користувача

Тип продукту	Електрична плитка
Бренд	Ravanson
Модель	K-03T
Джерело живлення	Змінний струм 220-240В, 50/60Гц
Споживана потужність	1000 Вт
Діаметр нагрівальної плити	18 см
Розміри (Ш x Г x В)	25 x 25 x 8 см
Вага	1.5 кг
Регулювання температури	Регульований термостат з кількома налаштуваннями
Індикатор	Індикатори живлення та нагріву
Функції безпеки	Захист від перегріву, автоматичне вимкнення
Матеріал	Нержавіюча сталь та термостійкий пластик
Спосіб чищення	Протріть вологою ганчіркою після охолодження; не занурюйте у воду
Обслуговування	Регулярне чищення нагрівальної плити для запобігання накопиченню залишків
Наявність запчастин	Запасні шнури живлення та нагрівальні елементи доступні в авторизованих сервісних центрах
Інформація про ремонт	Зверніться до кваліфікованого техніка; всередині немає деталей, які можна обслуговувати самостійно
Включені аксесуари	Тільки інструкція з експлуатації
Сертифікати	CE, RoHS

Часті запитання - K-03T Ravanson

Як користуватися електричною плиткою Ravanson K-03T?

Розташуйте плитку на стійкій термостійкій поверхні. Підключіть її до відповідної розетки. Поверніть регулятор температури на потрібне налаштування. Індикатор покаже, коли плитка нагрівається.Завжди використовуйте посуд з рівним дном.

Яка максимальна споживана потужність?

Максимальна споживана потужність становить 1000 Вт, що дозволяє швидко нагрівати невеликі та середні страви.

Як чистити плитку?

Відключіть пристрій і дайте йому повністю охолонути. Протріть поверхню вологою тканиною. Не використовуйте абразивні засоби та не занурюйте у воду. Ніколи не чистіть, поки вона гаряча.

Чи має вона функцію автоматичного вимкнення?

Так, K-03T оснащена захистом від перегріву та автоматично вимикається, якщо стає занадто гарячою.

Який посуд можна використовувати?

Використовуйте посуд з рівною стійкою основою, яка витримує високі температури. Не використовуйте скляний або керамічний посуд, якщо він спеціально не призначений для використання на плиті.

Чи підходить плитка для використання на вулиці?

Ні, цей пристрій призначений лише для використання в приміщенні. Тримайте подалі від води та вологи.

Що робити, якщо пристрій не нагрівається?

Перевірте, чи правильно підключено шнур живлення та чи працює розетка. Якщо індикатор не світиться, зверніться до служби підтримки. Не намагайтеся ремонтувати самостійно.

Чи можна використовувати перетворювач напруги?

Пристрій розрахований на 220-240В. Використання перетворювача напруги може пошкодити прилад. У разі сумнівів проконсультуйтеся з кваліфікованим електриком.

Скільки часу потрібно для нагріву?

Час нагріву залежить від налаштування температури. Зазвичай вона досягає максимальної температури протягом 5-7 хвилин.

Чи надається гарантія?

Так, Ravanson надає стандартну 2-річну гарантію. Зберігайте чек для гарантійного обслуговування.

ПОСІБНИК КОРИСТУВАЧА K-03T Ravanson

UKR Оригінальна інструкція

Kuchenka Gazowa 1/2/3/4-Palnikowa

Перед використанням прочитати всі вказівки з техніки безпеки та попередження щодо безпечного використання.

Недотримання вказаних нижче попереджень і вказівок щодо техніки безпеки, неправильного підключення і використання пристрою може стати причиною серйозного пошкодження або смерті через опіки, виникнення пожежі, ураження струмом і отруєння чадним газом.

Зберегти всі попередження і вказівки з техніки безпеки, щоб ними можна було скористатися в майбутньому.

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Пристрій слід підключати за законодавчими положеннями та використовувати у добре провітрюваних приміщеннях. ПЕРЕД ПІДКЛЮЧЕННЯМ ТА ВИКОРИСТАННЯМ СЛІД ПРОЧИТАТИ ІНСТРУКЦІЮ З ЕКСПЛУАТАЦІЇ.

1. Даний пристрій повинен бути підключений відповідно до чинних положень.

2. Виробник знімає будь-яку відповідальність за травми або пошкодження, причинені неправильним встановленням пристрою або його неправильним використанням.

3. Заборонено самостійно вносити будь-які зміни у пристрій та модернізувати його, оскільки користувач може втратити гарантію на пристрій.

4. Будь-які модифікації пристрою можуть бути небезпечними.

5. Пристрій призначений для використання тільки дорослими особами. Не дозволяти дітям гратися поблизу приладу.

6. Слідкувати, щоб діти не гралися з обладнанням.

7. УВАГА! Тримати дітей та тварин подалі від робочого пристрою або коли він охолоджується.

8. Пристрій призначений для приготування страв. Використання в інших цілях заборонено!

9. Кухоншу газову плиту повищен ремонтувати виключно авторизований сервісний центр з використанням оригінальних запчастин.

10. УВАГА! Неправильно проведений ремонт може бути джерелом значних небезпек.

11. УВАГА! У разі виходу з ладу пристрою, особливо у разі витоку газу, перекрити подачу газу до пристрою та негайно звернутися до сервісного центру.

12. УВАГА! У разі витоку газу негайно закрити вентиль на газовій установці або газовому балоні у даному випадку заборняється запалюївати сірники (або інші джерела запалювання), палити цигарки, вмикати або вимикати електроприймачі (радіо, дзвінок, вимикач світла) чи механічні пристрої, що викликають іскріння.

УВАГА! Зріджений газ важчий за повітря і тому має тенденцію накопичуватися на нижчих рівнях. Балони не можуть знаходитися надто близько від джерел тепла (печей, камінів, духовок тощо), які можуть підвищити температуру усередині балона понад 50°C.

1. Перед використанням зняти усі захисні засоби, встановлені під час транспортування.

2. Пакувальні матеріали можна переробити.

3. Зношену кухню необхідно привести в такий стан, який не допускає повторного використання. Потім передати пристрій спеціалізованим підрозділам, які займаються утилізацією або закупівлею вторинної сировини.

4. ПОПЕРЕДЖЕННЯ! Не залишати увімкнену плиту без нагляду.

5. Полум'я конфорок повинно бути регулярне і стабільне. Якщо полум'я нерегулярне, почистити конфорку. У разі несправності звернутися до авторизованого сервісного центру.

6. УВАГА! Переконатися, що ручки знаходяться в положенні «0» (вимкнено), коли кухонна плита не використовується.

7. Балон з газом повинен бути відключений, якщо плита невикористовується.

8. УВАГА! Не залишати алюмінієву фольгу або інші предмети на верхній частині кухонної плити (на конфорках), коли конфорки увімкнені.

9. Якщо на кухонній плиті є кришка, яка захищає від пилу та бризок жиру, її не можна використовувати для інших цілей. Не класти жодних предметів на закриту кришку.

10. Очистити кришку перед її відкриттям. Перш ніж закрити кришку, дати пристрою охолонути.
11. ПОПЕРЕДЖЕННЯ! ЗАБОРОНЕНО закривати кришку, якщо конфорки ще гарячі.
12. Під час роботи кухонної плити утворюється тепло і волога.
13. ПОПЕРЕДЖЕННЯ! Під час приготування їжі на олії або іншому жирі ніколи не залишати прилад без нагляду, оскільки перегріта олія може загорітися.
14. ПОПЕРЕДЖЕННЯ! Деформований або нестійкий посуд не можна ставити на решітку, оскільки він може перекинутися і вилити вміст на конфорки.
15. ПОПЕРЕДЖЕННЯ! Підключаючи електроприлади біля плити, стежити, щоб їх шнури живлення не торкалися гарячих компонентів цієї плити.
16. ПОПЕРЕДЖЕННЯ! Під час використання пристрій нагрівається.
17. Не переміщати пристрій під час його використання.
18. ПОПЕРЕДЖЕННЯ!

Для перенесення гарячого посуду використовувати захисні рукавички.

1. Слід використовувати лише аксесуари, надані виробником.
2. ПОПЕРЕДЖЕННЯ! Миючі засоби та легкозаймисті матеріали не можна зберігати поблизу кухонної плити.
3. ПОПЕРЕДЖЕННЯ! З'єднувальний шланг необхідно замінити через певний строк за вказівками виробника.
4. ПОПЕРЕДЖЕННЯ! Періодично перевіряти стан шланга та герметичність з'єднання відповідно до чинних норм.
5. ПОПЕРЕДЖЕННЯ! Установку та заміну балону з газом виконувати подалі від джерел запалювання.
6. З міркувань безпски та гігієни кухонну плиту слід утримувати в чистоті.
7. Кухонну плиту слід мити після кожного використання.
8. Для очищення пристрою використовувати м'яку зволожену (не мокру) ганчірку та м'який миючий засіб.
9. Не використовувати пристрій для чищення під тиском або парою для чищення кухонної плити.
10. Не використовувати розчинники, бензин або інші речовини, які можуть пошкодити пристрій.
11. УВАГА! Нс піддавати пристрій впливу дошу або вологих умов.
12. Пристрій слід транспортувати та зберігати в оригінальній упаковці, яка захищає його від механічних пошкоджень, вологи та пилу.
13. Незважаючи на цільовс використання пристрою та дотримання всіх інструкцій з безпеки, певні залишкові ризики неможливо повністю усунути.

УВАГА!

Використання цього пристрою викликає викид вуглекислого газу, накопичення якого може бути небезпечним для життя і здоров'я. Тому ЦЕЙ ПРИСТРІЙ СЛІД ВИКОРИСТОВУВАТИ ЛИШЕ НА ВІДКРИТОМУ ПОВІТРІ. Не використовувати плиту в місцях, де може піддаватися негативному впливу вітру або протягу.

ЗАБОРОНЕНО ВИКОРИСТОВУВАТИ ДАНИЙ ПРИЛАД В ЖИТЛОВИХ ПРИМІЩЕННЯХ.

ВКАЗІВКИ ДЛЯ КОРИСТУВАЧА

ПЕРЕД ПЕРШИМ

ВИКОРИСТАННЯМ

Після отримання пристрою слід:

• Розпакувати його і перевірити на наявність пошкоджень. У разі виявлення будь-яких пошкоджень - НЕ ВИКОРИСТОВУВАТИ
  • Перевірити всі аксесуари та комплектність поставленого обладнання
  • Усунути усі компоненти упаковки
  • Зняти усі наклейки та пластикові захисні частини
  • Вийняти всі аксесуари перед використанням
  • Підняти кришку (якщо прилад має кришку)

СХЕМИ

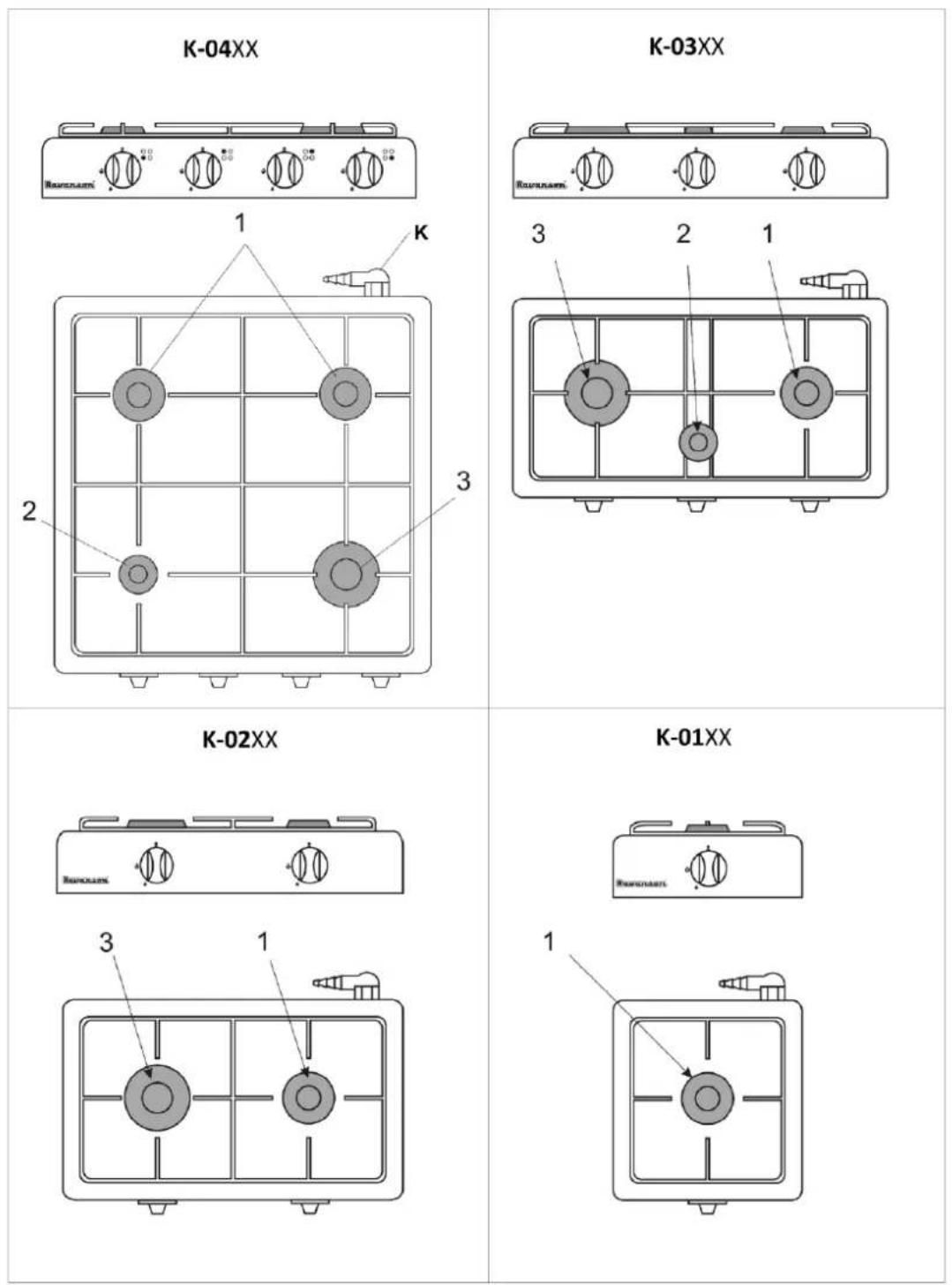

ПОВЕРХНІ (в залежності від моделі) - див. мал. I 1 - середня конфорка (пальник)

К. - патрубок підключення газу

XX = T/TB/BR

ПАНЕЛЬ УПРАВЛІННЯ - див. мал. II

Ручки управління конфорками

Управління конфорками

Положення 1 - Подача газу до конфорки закрита

Положення 2 - Запалювання

Щоб запалити конфорку, натиснути на ручку і повернути її в положення 2. Одночасно прикласти до обраної конфорки запалений сірник, запальничку або інше джерело полум'я. після запалення конфорки налаштувати необхідну висоту полум'я.

Положення 3 - Полум'я максимальне

Положення 4 - Полум'я мінімальне - економне

УВАГА!

Кухонна плита не оснащена п'єзоелементом. Для запалювання конфорки потрібне зовнішнє джерело запалювання (запалений сірник, газова запальничка тощо)

1

2

3

4

УВАГА!

Слід контролювати полум'я. Пристрій не оснащений захистом від витоку газу. Це означає, що в разі неконтрольованого згасання полум'я газ буде виходити через конфорку до повного спорожнення балона. З цієї причини цей пристрій можна використовувати тільки на відкритому повітрі. Забороняється використовувати ці пристрої в житлових приміщеннях.

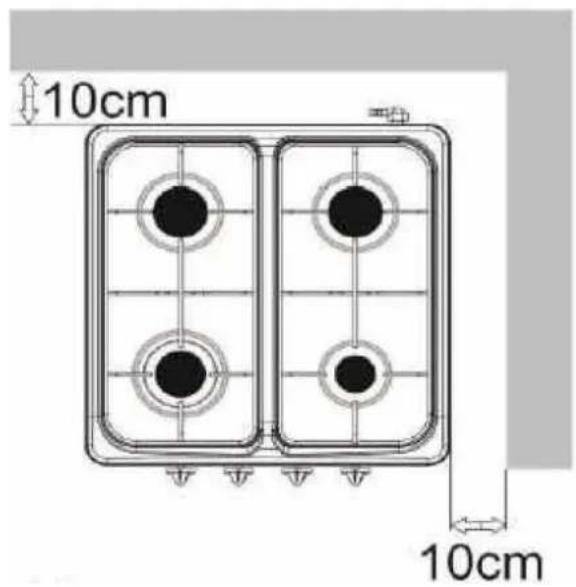

РОЗМІЩЕННЯ ПЛИТИ

Кухню необхідно розташовувати на стійкій рівній поверхні, дотримуючись мінімальної відстані від бічних і задніх стін. Рекомендується зберігати мінімальні відстані, зазначені на кресленні.

Над кожною ручкою є символ конфорки, що відповідає даній ручці. Завжди використовувати конфорку, що відповідає діаметру каструлі, яка використовується для приготування їжі. Не допускати, щоб полум'я виходило за межі діаметра каструлі.

З економічних міркувань рекомендуємо накривати каструлі під час приготування їжі. Не допускати, щоб їжа під час кипіння виливалася на конфорку.

Кільце і отвори конфорки утримувати в чистоті.

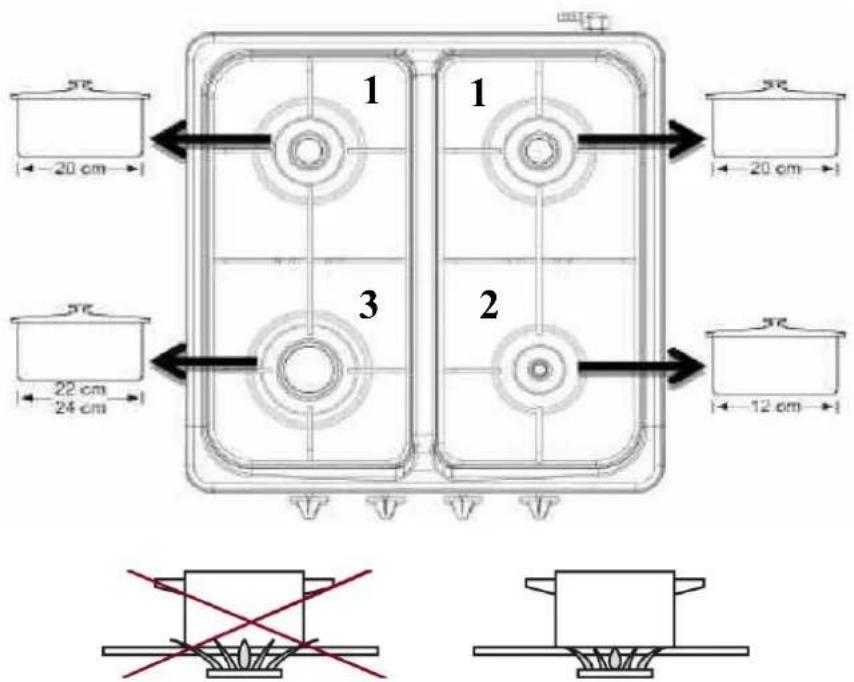

Для кожної окремої конфорки використовувати посуд відповідного діаметру.

Не ставити деформований або нестійкий посуд на решітки, оскільки він може перекинутися і залити конфорки. Не знімати решітки і не ставити посуд безпосередньо на конфорки.

Не ставити порожній посуд над увімкненою конфоркою.

Перед тим як зняти посуд з конфорок, зменшити вогонь або повністю загасити його.

Конфорки утримувати в чистоті, оскільки забруднення може негативно вплинути на їх роботу. Перш ніж увімкнути конфорку, переконатися, що ручка, яка вмикає конфорку, відповідає саме тій конфорці, яку маєте намір запалити. Призначення ручок для конфорок показано графічно над ручкою кожної конфорки.

Звернути увагу на правильне розташування кришок на розсікачах вогню.

ЧИСТКА I ДОГЛЯД

Перед очищенням переконатися, що всі ручки встановлені в положення «вимкнено» або «0». Зачекати, поки пристрій охолоне.

Для чищення використовувати вологу (не мокру) ганчірку з м'яким миючим засобом.

Не використовувати для чищення абразивні засоби, їдкі речовини, гострі предмети та матеріали.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

При зберіганні приладу слід дотримуватися запобіжних заходів

Перед зберіганням або транспортуванням відключити плиту від газопостачання (газового балона).

Пристрій слід транспортувати та зберігати в оригінальній упаковці, яка захищає його від механічних пошкоджень, вологи та пилу. Зберігати в сухому та чистому місці, недоступному для дітей.

Зберігати балон необхідно в добре провітрюваному місці, недоступному для дітей.

Від'єднаний балон повинен мати забезпечені різьбові з'єднання балона, клапан і не повинен зберігатися в гаражі чи іншому закритому приміщенні.

Балони зі зрідженим газом ні в якому разі не можна зберігати в підземних приміщеннях, у квартирах багатоповерхових будинків і приватних будинках або в місцях без належної вентиляції.

УСТАНОВКА

Зняти усі пакувальні матеріали та поставити плиту в сухе місце, подалі від легкозаймистих частин. Не зберігати поблизу плити папір, алкогольні напої, бензин тощо.

Кухня пристосована до газопостачання з параметрами, вказаними на табличці. Перед підключенням переконатися, що вид газу, зазначений на балоні та на табличці приладу, сумісні між собою.

Плита оснащена трубним патрубком (К). Приєднати шланг подачі газу до патрубка за допомогою відповідного оснащення.

Плита повинна бути підключена до балона зі зрідженим газом. До пристрою підключати газ типу 3: ЗВ/Р - пропан-бутан.

Для підключення газових балонів використовувати редуктор з номінальним тиском газу 37 мбар

Перед початком операції підключення джерела газу слід закрити газові крани.

УВАГА! Встановлювати та замінювати газові балони подалі від джерел

запалювання.

Цей пристрій не можна адаптувати для використання з іншими видами газу.

Підключення за допомогою гнучкого шланга УВАГА!

Під'єднання за допомогою гнучкого шланга можна виконувати лише після перевірки його відповідності чинним нормам.

Необхідно періодично перевіряти стан шланга. Замінити його відповідно до

рекомендацій виробника. Підключення до зрідженого газу (пропан-бутан)

Для з'єднання пристрою з балоном необхідно використовувати сертифікований гумовий шланг.

Довжина шлангу не повинна перевищувати 1,5 метра без будь-яких вигинів і перекручень.

Шланг не повинен проходити поблизу гострих країв або гострих предметів. Шланг не можна прокладати поблизу джерел високої температури.

Шланг повинен бути доступним для перевірки на предмет перетирання або зносу по всій його довжині.

Використовувати плиту з балоном до 12 кг

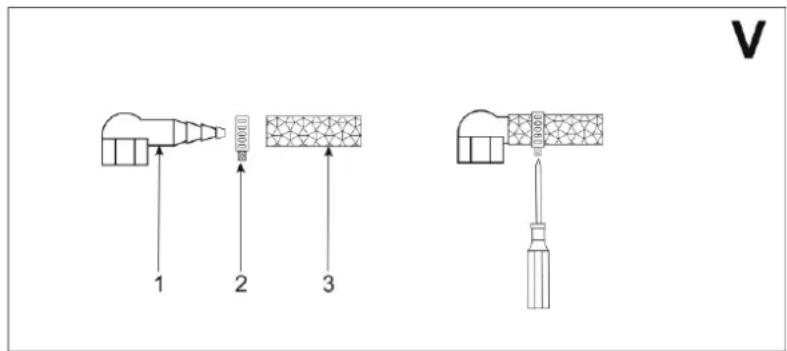

Правильне підключення шланга подачі газу приведено на мал. V

1. Патрубок
2. Монтажний хомут
3. Шланг подачі газу

При кожному підключенні плити до газового балона необхідно проводити перевірку на наявність витоку і перевіряти герметичність клапана балона, з'єднання редуктора з балоном та його роботу.

УВАГА!

1. Неприпустимо перевіряти герметичність відкритим вогнем (наприклад, сірником або свічкою). Небезпека вибуху! Для перевірки герметичності можна використовувати суміш води з милом, призначений для цього спрей або із застосуванням спеціалізованих пристосувань;
2. Періодично перевіряти стан шлангу і герметичність з'єднання;
3. Гумовий шланг не повинен торкатися гарячих частин кухошної плити.

ТИПОВІ НЕСПРАВНОСТІ

1. Газ не запалюється

2. Персвірити, чи не придавлений гумовий шланг під час подачі рідкого газу з балона
   • Перевірити, чи відкритий головний газовий клапан
   • Перевірити, чи не порожній газовий балон

3. Якщо встановлено нову плиту або газовий балон замінено на новий, процедуру розпалювання необхідно повторювати, поки газ не дійде до конфорки.

4. Переконатися, що форсунка або отвори для полум'я в конфорці не забруднені та не залиті. Якщо так, очистити отвір форсунки шпилькою або голкою. За допомогою щітки очистити отвори в конфорці. Потім висушити всі частини.

5. Нестабільне полум'я

• Перевірити, чи компоненти конфорки чисті, сухі та правильно розміщені.

Якщо наведені вище пропозиції не вирішують проблему, звернутися до представника сервісного центру. Забороняється самостійно ремонтувати пристрій. Пристрій може ремонтувати виключно кваліфікована уповноважена особа.

Кухонну газову плиту повинен ремонтувати виключно авторизований сервісний центр з використанням оригінальних запчастин.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Конфорка	Форсунка	/Потужність конфорок	/ споживання газу G-30 – 37мбар
Мала:	0,50	/1,15 кВт	/ 84 г/год
Середня:	0,60	/1,60 кВт	/ 116 г/год
Велика:	0,65	/2,11 кВт	/ 153 г/год

Газ: G30-37 мбар

Категорія: IЗВ/Р

PIN 2218DL0227

Країна призначення - PL (Польща
