OH-09B - Опалення Ravanson - Безкоштовний посібник користувача

Бренд	Ravanson
Модель	OH-09B
Тип продукту	Вентиляторний нагрівач
Потужність	2000 W
Напруга	220-240 V
Частота	50 Hz
Нагрівальний елемент	PTC Кераміка
Налаштування швидкості вентилятора	2 (Низька / Висока)
Термостат	Регульований термостат
Функції безпеки	Захист від перегріву, Вимикач при перекиданні
Матеріал корпусу	Вогнестійкий пластик
Розміри (Ш x Г x В)	250 x 200 x 300 mm
Вага	2.5 kg
Довжина шнура	1.5 m
Тип керування	Ручні регулятори
Розташування	Підлога або стіл
Рівень шуму	< 45 дБ
Площа обігріву	До 25 м²
Інструкції з чищення	Від'єднайте від мережі та протріть сухою ганчіркою
Аксесуари в комплекті	Інструкція користувача

Часті запитання - OH-09B Ravanson

Як увімкнути обігрівач Ravanson OH-09B?

Підключіть обігрівач до відповідної розетки. Поверніть ручку термостата на бажану температуру. Потім перемкніть вентилятор на бажану швидкість (Низька або Висока). Обігрівач почне працювати.

Які функції безпеки має OH-09B?

Обігрівач оснащений захистом від перегріву та вимикачем при перекиданні. Якщо температура перевищує безпечний рівень або обігрівач випадково перекидається, він автоматично вимикається, щоб запобігти пожежі.

Чи можна залишати обігрівач без нагляду?

Не рекомендується залишати обігрівач без нагляду під час роботи. Завжди вимикайте та від'єднуйте обігрівач від мережі, коли виходите з кімнати або лягаєте спати.

Як чистити обігрівач OH-09B?

Спочатку від'єднайте обігрівач від мережі. Дайте йому повністю охолонути. Використовуйте м'яку суху ганчірку для протирання поверхні. Не використовуйте воду, хімікати або абразиви. Переконайтеся, що вхідний та вихідний отвори вільні від пилу.

Чи має обігрівач термостат?

Так, OH-09B має регульований термостат. Поверніть ручку термостата, щоб встановити бажану температуру в кімнаті. Обігрівач буде вмикатися та вимикатися для підтримки цієї температури.

Який максимальний розмір кімнати для цього обігрівача?

OH-09B підходить для кімнат площею до 25 квадратних метрів (приблизно 269 квадратних футів), залежно від ізоляції та температури навколишнього середовища.

Чи шумний обігрівач?

Обігрівач працює з рівнем шуму нижче 45 дБ, що можна порівняти з тихою розмовою. Він підходить для використання в спальнях або офісах.

Що робити, якщо обігрівач перестав працювати?

Перевірте, чи обігрівач підключений до мережі та чи працює розетка. Переконайтеся, що термостат встановлений вище кімнатної температури. Якщо обігрівач все ще не працює, можливо, спрацював захист від перегріву. Вимкніть, від'єднайте від мережі та дайте охолонути протягом 30 хвилин. Якщо проблема не зникає, зверніться до служби підтримки Ravanson.

Чи можна використовувати подовжувач з обігрівачем?

Щоб уникнути ризику пожежі, не використовуйте подовжувач з цим обігрівачем. Підключайте його безпосередньо до розетки.

Де завантажити інструкцію користувача?

Інструкція користувача доступна безкоштовно на notice-facile.com у форматі PDF. Ви також можете замовити переклад електронною поштою.

ПОСІБНИК КОРИСТУВАЧА OH-09B Ravanson

UKR Оригінальна інструкція Масляний обігрівач

UKR Цей продукт придатний лише для періодичного використання або для використання в добре ізольованих приміщеннях.

Перед початком використання слід ознайомитися зі всіма вказівками і попередженнями щодо безпечного використання.

Недотримання зазначених нижче попереджень і вказівок щодо безпечного використання може стати причиною ураження електричним струмом, пожежі і/або серйозних травм.

Збережіть всі попередження і вказівки щодо безпеки, щоб ними можна було скористатися в майбутньому.

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

1) Цим обладнанням можуть користуватися діти віком від 8 років і далі та люди з обмеженими фізичними, сенсорними чи розумовими здібностями, або люди, які не мають досвіду та знань, якщо це робиться під наглядом або відповідно до інструкцій з безпечного використання, і цим людям зрозуміла небезпека, пов'язана з використанням пристрою. Діти не повинні гратися пристроєм. Очищення та обслуговування не повинні виконуватися дітьми без нагляду.
2) Діти не повинні гратися пристроєм.
3) Діти не розуміють рівня небезпеки, який може виникнути під час експлуатації електричних приладів.
4) Тримати пристрій та його кабель подалі від дітей.
5) Не використовувати пристрій, якщо кабель живлення пошкоджений.
6) Якщо кабель живлення пошкоджено,, його має замінити виробник,

сертифікований сервісний центр або подібним способом кваліфіковані особи, з метою уникнення небезпеки.

7) Не слід користуватися пристроєм, якщо виявлені будь-які пошкодження кабелю живлення або якщо пристрій впав на підлогу.
8) Місце установки пристрою повинно бути стійким. З'єднувальний кабель не повинен проходити близько біля отворів, через які виходить гаряче повітря. Кабель також не повинен перетискатися або проходити близько до гострих країв. Дотримуватись обережності, щоб кабель живлення не торкався гострих країв або гарячих поверхонь.
9) Не вставляти жодні предмети в отвори корпусу пристрою.
10) Під час вимкнення приладу з настінної розетки ніколи не тягніть за кабель, лише за штепсельну вилку.
11) Для захисту від ураження електричним струмом не занурюйте прилад, кабель живлення чи штекер у воду чи будь-яку іншу рідину.
12) Штепсельна вилка пристрою повинна відповідати розетці. Прилад можна підключати лише до розетки із заземленням. Недотримання цієї рекомендації може призвести до ураження електричним струмом.
13) Ні в якому разі не модифікувати штепсельну вилку.
14) Не можна розміщувати обігрівач безпосередньо під розеткою.
15) Не слід наражати пристрій на дію дощу або вологих умов.
16) Не торкатися розігрітої поверхні.
17) Не ставити пристрій на м'яку нестійку поверхню, переконайтеся, що пристрій розміщено на жорсткій поверхні

18) Кришка нагрівальних елементів призначена для запобігання прямого доступу до них і повинна бути на місці під час використання обігрівача.
19) Покриття нагрівальних елементів не забезпечує повного захисту маленьких дітей і немічних.
20) Не використовувати обігрівач у безпосередній близькості від ванни, душу або басейну.

ПОПЕРЕДЖЕННЯ: Під час роботи деякі частини цього пристрою можуть сильно нагріватися і викликати опіки. Особливу увагу приділяти дітям і вразливим особам.

21) Пристрій не можна накривати. Накриття пристрою може призвести до перегріву або пожежі.
22) Виймати вилку з розетки, якщо пристрій не використовується. Не залишайте пристрій з перемикачем у вимкненому положенні та/або з термостатом, встановленим на мінімальне положення, коли він не використовується.
23) Використовувати пристрій на безпечній відстані від легкозаймистих матеріалів, таких як фіранки, постільна білизна, папір, штори, дерев'яні чи синтетичні елементи тощо.
24) Вхід і вихід повітря не повинні бути заблоковані.
25) Завжди вимикати свій пристрій, коли він не використовується. Виймаючи вилку з розетки, не тягнути за кабель живлення.

26) Переконатися, що діти та домашні тварини не граються біля пристрою. Доторкання до вихідної решітки може призвести до опіків.
27) Не використовувати пристрій у приміщеннях, де він може контактувати з газом або іншими летючими та легкозаймистими речовинами.
28) Пристрій не можна використовувати для цілей, для яких він не призначений.
29) Перед очищенням і обслуговуванням завжди відключати пристрій від джерела живлення - ЗАЧЕКАТИ, ДОКИ ВИСТИГНЕ
30) Для очищення пристрою використовувати м'яку вологу (не мокру) тканину та м'який миючий засіб. Не використовувати бензин, розчинники або інші засоби, які можуть пошкодити пристрій.
31) Транспортувати пристрій в оригінальній упаковці, захищеній від механічних пошкоджень, вологи та пилу.
32) Зберігати пристрій в оригінальній упаковці, захищеній від механічних пошкоджень, вологи та пилу.

УВАГА! Обігрівач не оснащений пристроєм для контролю кімнатної температури. Не використовувати радіатор в маленьких приміщеннях, в яких проживають особи, котрі неможуть покинути цього приміщення самостійно, за винятком випадків, якщо забезпечений постійний нагляд.

33) Радіатор заповнений точною кількістю спеціального масла. Ремонт, який вимагає відкриття масляного баку, може бути здійснений

лишевиробником або його представником в сервісному центрі, з яким користувачеві слід зв'язатися у випадку витоку масла.

34) У випадку поломки обігрівача дотримуйтесь правил усування масла.
35) Ремонт пристрою слід доручати тільки кваліфікованому фахівцю, яка використовує тільки оригінальні запчастини.

Увага! Переконатися, що джерело живлення, до якого буде підключено пристрій, відповідає зазначеним параметрам, вказаним в табличці з технічними характеристиками. Пристрій виготовлено згідно з першим класом захисту. Це означає, що він повинен бути підключений до електричної розетки за допомогою заземлювального гвинта.

ПОПЕРЕДЖЕННЯ: Щоб уникнути перегріву, не накривати обігрівач.

36) Не залишати прилад без нагляду під час роботи!
37) Після завершення експлуатації завжди виймати вилку з розетки, а також в разі неправильної роботи пристрою.
38) Пристрій генерує високу температуру.

Пристрій не призначений для роботи з використанням зовнішніх тимчасових вимикачів або окремої системи дистанційного керування.

Доступні частини можуть нагріватися під час використання.

39) Незважаючи на цільове використання пристрою та дотримання всіх інструкцій з безпеки, певні залишкові ризики неможливо повністю усунути.

ПРИЗНАЧЕННЯ

Це обладнання призначене для використання в побуті та подібних приміщеннях, таких як:

• кухні в магазинах, офісах та інших робочих приміщеннях
• домашньому господарстві
• клієнтами в готелях, мотелях та інших житлових приміщеннях
• нічних притулках, барах та подібних середовищах

ЕКСПЛУАТАЦИЯ:

Перед використанням слід переконатися, що параметри мережі живлення відповідають параметрам, зазначеним на заводській табличці пристрою.

БУДОВА

G. Пластиковий тримач
Н. Увімкнути / вимкнути Перемикачі живлення

I. Термостат
J. Ребра
К. Кабель живлення та гніздо для зберігання кабелю
L. Коліщатка саморегулювальні

• Безпечний і простий у використанні
  • Велика поверхня нагріву з 7, 9, 11 ребрами (залежно від моделі) забезпечує рівномірне тепловипромінювання
• Оснащений автоматичним регулятором температури для регулювання та підтримки потрібної температури в приміщенні
  • Використано спеціальне масло з високою теплопровідністю
• Обігрівач оснащений саморегулювальними коліщатками для полегшення його переміщення.

УВАГА!

Масляний обігрівач є джерелом тепла, якщо він використовується відповідно до правил безпеки, яких слід дотримуватися з максимальною обережністю.

1. Обігрівач слід розташовувати у вертикальному положенні на рівній стійкій поверхні. Місце установки слід вибирати ретельно, відповідно до техніки безпеки, особливо враховуючи те, що прилад оснащений коліщатками.
2. Пристрій необхідно розміщувати на відстані 2 метрів від інших предметів, особливо легкозаймистих.
3. Пристрій не можна накривати одягом, тканинами чи іншими предметами.
4. Масляний обігрівач не можна використовувати для сушіння одягу.
5. Розташувати пристрій подалі від інших гарячих поверхонь, від легкозаймистих матеріалів (штори, оббивка тощо), від легкозаймистих газів, вибухових речовин та матеріалів, які можуть деформуватися.
6. Не використовувати обігрівач у ванній кімнаті, коли ви приймаєте ванну або душ.
7. Коли пристрій не використовується, його слід від'єднати від джерела живлення.
8. Кабель живлення у жодному разі не повинен контактувати з нагрівачем під час роботи пристрою.
9. В жодному разі не використовувати пристрій на вулиці.
10. Не залишати пристрій без нагляду під час роботи.

11. У разі витоку масла звернутися до виробника або в сервісний центр.

12. У разі поломки пристрою слід дотримуватись норм, що регламентують утилізацію масла як відходів.

13. Звичайним явищем є виділення обігрівачем специфічного запаху під час першого використання. При першому використанні обігрівача встановити його на максимальний режим роботи на 2 години

і одночасно провітрити приміщення.

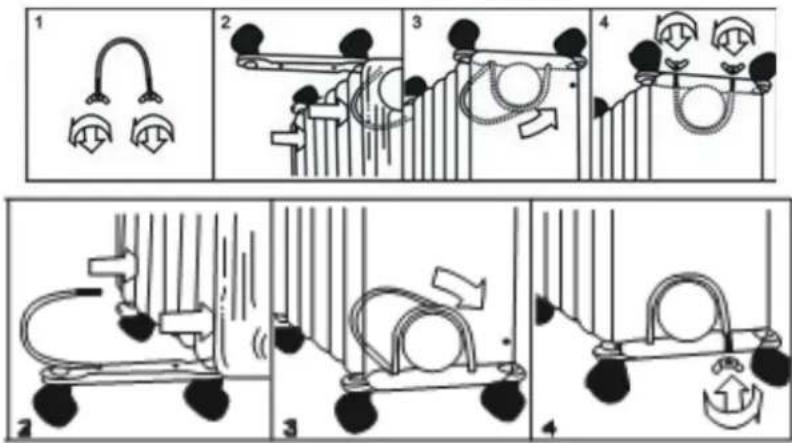

ВСТАНОВЛЕННЯ КОЛИЩАТОК

1. Перевернути радіатор догори дном і покласти його на м'яку поверхню (килим, ковролін), щоб не подряпати корпус радіатора.

2. Прикрутити металеву опору коліщаток до радіатора за допомогою хомутів і барашкових гайок.

3. Засувати саморегуляційні коліщатка в поршневі пальці коліщаток на металевій опорі до моменту, коли вони «клацнуть» на місце.

4. Повернути обігрівач у відповідне вертикальне положення.

УВАГА!

Не використовувати обігрівач без попереднього встановлення коліщаток. Слід завжди використовувати обігрівач у вертикальному положенні, який повинен стояти на встановлених колесах.

ЕКСПЛУАТАЦИЯ

УВАГА! Переконатися, що джерело живлення, до якого буде підключено пристрій, відповідає зазначеним параметрам, вказаним в табличці з технічними характеристиками.

1. Розмістити пристрій на рівній і стійкій поверхні, дотримуючись інструкцій з техніки безпеки.

2. Підключити пристрій до джерела живлення.

3. Повернути ручку термостата за годинниковою стрілкою до упору

4. Увімкнути пристрій відповідно до вказівок, поданих нижче. Коли перемикачі рівня потужності увімкнені, загоряться індикаторні лампи.

• Мінімальна потужність нагріву - натиснути лівий перемикач
• Середня потужність нагріву - натиснути правий перемикач II
• Максимальна потужність нагріву - обидва перемикачі I i II повинні бути увімкнені.

1. Щоб зменшити максимальну потужність нагріву, вимкнути одну з проміжних потужностей – мінімальну або середню.
2. Можна регулювати інтенсивність нагріву на обраній потужності опалення, повертаючи термостат вліво (не вимикаючи його) і вправо в положення MAX.
3. Щоб вимкнути прилад, слід вимкнути вимикачі живлення, повернути термостат на рівень «О» - вимкнено і вийняти вилку з розетки.

ПІДТРИМУВАННЯ ЗАДАНОЇ ТЕМПЕРАТУРИ

1. Під час увімкнення пристрою ручку термостата необхідно встановити на максимальний рівень до досягнення потрібної температури в приміщенні
2. Коли в приміщенні буде досягнута бажана температура, слід повільно повертти ручку термостата проти годинникової стрілки, поки не згласне червоне світло.
3. Залишення термостата у цьому положенні
4. Пристрій автоматично вмикається, коли температура впаде нижче встановленої температури, і вимикається, коли вона буде досягнута.

ЗАХИСТ ВІД ПЕРЕГРІВУ

Цей прилад оснащений термостатом для запобігання перегріву.

УВАГА!

Якщо не вдається досягти бажаної кімнатної температури, слід скористатися іншим опалювальним пристроєм.

ОЧИЩЕННЯ I ДОГЛЯД

Пристрій не вимагає спеціального технічного обслуговування. Перед початком чищення слід щоразу відключати пристрій від електроживлення і дочекатися, коли він охолоне. Очищати корпус пристрою м'якою сухою або злегка вологою тканиною. Ніколи не використовувати абразивні речовини або розчинники. Забороняється занурювати пристрій у воду! Заборонено збризкувати обігрівач водою. Для очищення площі між ребрами можна використовувати пилосос.

ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ

Якщо обігрівач не буде використовуватися протягом тривалого часу, його слід захистити від пилу та механічних пошкоджень і зберігати в сухому та чистому місці. Зберігати в недоступному для дітей місці, захищати від пилу, вологи та механічних пошкоджень.

Транспортувати в оригінальній упаковці, захищеній від пилу, вологи та механічних пошкоджень. Завжди давати пристрою охолонути перед зберіганням або транспортуванням.

НЕСПРАВНІСТЬ

Якщо пристрій перестає працювати, відключити його від джерела живлення. Перевірити, чи є живлення в розетці, до якої він підключений. Якщо не виявлено відсутності живлення, не слід намагатися відремонтувати пристрій самостійно. У такому випадку звернутися до сертифікованого сервісного центру виробника.

Не дозволяється модифікувати або вносити будь-які зміни до продукту.

ТЕХНІЧНІ ПАРАМЕТРИ

Модель	Номінальна напруга	Номінальна частота	Номінальна споживана потужність
ОН-07 /ОН-07В	220-200 В	50/60 Гц,	1500 Вт
ОН-09 / ОН-09В	220-200 В	50/60 Гц,	2000 Вт
ОН-11 /ОН-11В	220-200 В	50/60 Гц,	2500 Вт
ОН-13 / ОН-13В	220-200 В	50/60 Гц,	2500 Вт

УВАГА!

Ілюстрації та описи можуть відрізнятися від реальності залежно від моделі продукту.

Виробник залишає за собою право вносити технічні зміни.

Таке маркування означає, що даний пристрій, після завершення експлуатації, не можна викидати разом з іншими побутовими відходами. Користувач зобов'язаний здати його у відповідний пункт збору відходів електричного та електронного обладнання. Пункти збору, включаючи місцеві пункти збору, магазини та гмінні пункти, створюють відповідну систему, що дозволяє здати дане обладнання. Відповідне поводження з використаним електричним та електронним обладнанням дозволяє

уникнути шкідливих для здоров'я людини і навколишнього середовища наслідків, які можуть бути спричинені наявністю небезпечних компонентів та неправильним зберіганням і переробкою такого обладнання.

Деякі речовини, які можуть мати негативний вплив на навколишнє середовище протягом терміну служби цього виробу та після його використання, були в пристрої обмежені.

Ідентифікатор(-и) моделі:		ОН-07/ОН-07В; ОН-09/ОН-09В; ОН-11/ОН-11В; ОН-13/ОН-13В
Параметр	Позначка	Значення	Одиниця виміру		Параметр	Одиниця виміру
Теплова потужність					Тип теплопостачання тільки для електричних накопичувальних опалювальних приладів (потребно вибрати один варіант)
Номінальна теплова потужність	P_nom	0,7001 (ОН-07; ОН-07В)0,8274 (ОН-09; ОН-09В)0,9003(ОН-11; ОН-11В)0,9543 (ОН-13; ОН-13В)	кВт		ручний регулятор теплопостачання з вбудованим термостатом	-
Мінімальна теплова потужність (орієнтовна)	P_min	0	кВт		ручний регулятор теплопостачанням з вимірюванням температури в приміщенні або зовні	-
Максимальна постійна теплова потужність	P_max	0,7001 (ОН-07; ОН-07В)0,8274 (ОН-09; ОН-09В)0,9003(ОН-11; ОН-11В;0,9543 (ОН-13; ОН-13В)	кВт		електронний регулятор теплопостачання з вимірюванням температури в приміщенні або зовні	-
Споживання електроенергії для власних потреб					теплова потужність, регульована вентилятором	-
При номінальній тепловій потужності	el_max	0	кВт		Тип теплової потужності / регулювання кімнатної температури (потребно вибрати один варіант)
При мінімальній тепловій потужності	el_min	0	кВт		одноступінчаста теплова потужність без регулювання кімнатної температури	ні
Увімкнення режиму очікування	el_SB	0	кВт		два або більше ручних ступенів без регулювання кімнатної температури	ні
					механічне регулювання температури приміщення за допомогою термостата	так
					електронне регулювання кімнатної температури	ні
					електронне регулювання кімнатної температури з добовим регулятором	ні
					електронний контроль кімнатної температури з тижневим таймером	ні
					Інші параметри налаштування (можливий вибір декількох)
					контроль кімнатної температури з виявленням присутності	ні
					контроль кімнатної температури з виявленням відчинених вікон	ні
					з регулюванням на відстані	ні
					з адаптивним регулюванням старту	ні
					з обмеженим часом роботи	ні
					з датчиком тепла випромінювання	ні

Контактна

інформація

Ravanson Ltd. вул. Мазовецька, 6, 09-100 Плонськ, Польща
