Тип продукту	Спліт-кондиціонер (інвертор)
Модель	BEEPI 090 (внутрішній), BEEPI 091 (зовнішній)
Холодопродуктивність	2.5 кВт (PdesignC)
Теплопродуктивність	2.4 кВт (PdesignH)
Клас енергоефективності (охолодження)	A+++ (EU)
Клас енергоефективності (нагрів)	A++ (середній сезон EU)
SEER	9.0 (Вт/Вт)
SCOP	4.6 (Вт/Вт)
Тип холодоагенту	R32
Кількість холодоагенту	620 г
Габарити внутрішнього блоку (ШxВxГ)	832 x 297 x 223 мм
Габарити зовнішнього блоку (ШxВxГ)	765 x 555 x 303 мм
Вага внутрішнього блоку	9.5 кг
Вага зовнішнього блоку	27.0 кг
Електроживлення	220-240 В~ 50 Гц, 1 Ф
Діапазон робочих температур	Охолодження: кімната 17-32°C, зовні 0-50°C; Нагрів: кімната 0-30°C, зовні -15-30°C
Рівень шуму	Внутрішній: 37/33/23/20 дБА; Зовнішній: 54.0 дБА
Швидкість повітряного потоку	483/362/303 м³/год
Розміри труб	Рідина: 6.35 мм (1/4"), Газ: 9.52 мм (3/8")
Максимальна довжина труб	25 м
Фільтр	Фільтр, що миється (чистити кожні 2 тижні)
Особливості	Автоматичний перезапуск, Антіпліснява, Бездротове керування (HomeWhiz), Режим сну, Пам'ять кута жалюзі, Виявлення витоку холодоагенту
Функції безпеки	Запобіжник від перевантаження по струму, Заземлення обов'язкове, Рекомендується ПЗВ
Технічне обслуговування	Чистити повітряний фільтр кожні 2 тижні; професійне чищення та огляд перед сезоном
Запчастини та ремонтопридатність	Звертайтеся до авторизованого сервісного центру Beko для отримання оригінальних запчастин та ремонту

Часті запитання - BEEPI 090 BEKO

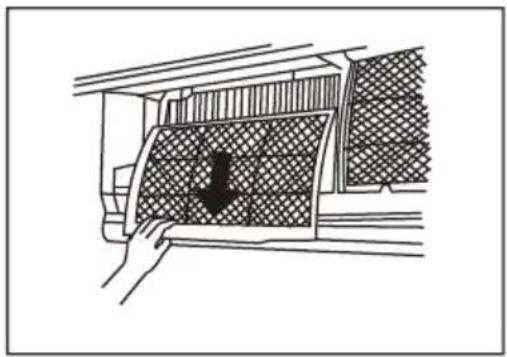

Як чистити повітряний фільтр?

Вимкніть та від'єднайте пристрій від мережі. Відкрийте передню панель, візьміться за язичок фільтра та витягніть його. Почистіть теплою мильною водою (м'який миючий засіб), промийте та висушіть у прохолодному затіненому місці. Вставте назад, коли повністю висохне. Чистити кожні два тижні.

Що робити, якщо на пристрої відображається код помилки, наприклад 'EC'?

Код помилки 'EC' вказує на виявлення витоку холодоагенту. Негайно вимкніть пристрій, від'єднайте живлення та зверніться до авторизованого сервісного центру Beko. Не намагайтеся виправити це самостійно.

Як використовувати функцію сну?

Натисніть кнопку SLEEP на пульті дистанційного керування. У режимі охолодження встановлена температура підвищується на 1°C (2°F) на годину протягом перших двох годин. У режимі нагріву вона знижується на 1°C на годину. Режим сну автоматично вимикається через 8 годин.

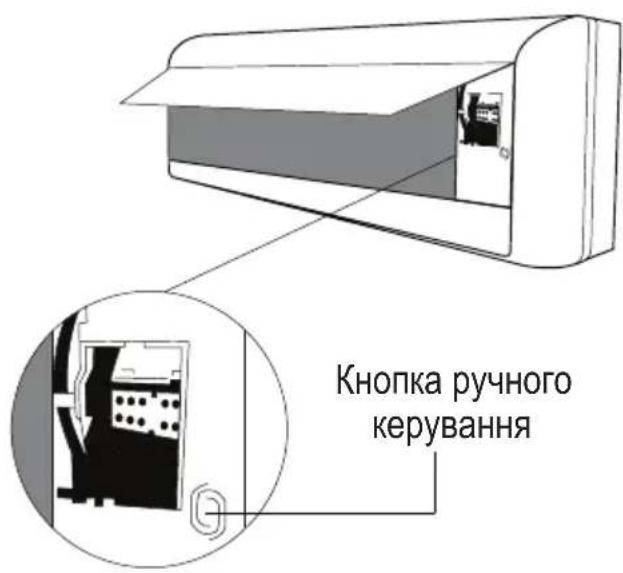

Чи можна керувати пристроєм без пульта?

Так, лише для екстреного використання. Відкрийте передню панель і натисніть кнопку ручного керування: один раз для примусового режиму авто, двічі для примусового охолодження, і втрете для вимкнення. Використовуйте пульт для відновлення звичайної роботи.

Які рекомендовані діапазони робочих температур?

Для охолодження: температура в кімнаті між 17°C та 32°C (62°F-90°F), зовнішня температура між 0°C та 50°C (32°F-122°F). Для нагріву: температура в кімнаті між 0°C та 30°C (32°F-86°F), зовнішня температура між -15°C та 30°C (5°F-86°F). Робота за межами цих діапазонів може спричинити спрацювання захисту.

Як встановити бездротовий модуль HomeWhiz?

Зніміть захисний ковпачок з набору HomeWhiz. Відкрийте передню панель внутрішнього блоку та вставте набір у зарезервований інтерфейс. Використовуйте лише оригінальний модуль виробника.

Чому внутрішній блок виділяє білий туман?

Білий туман є нормальним явищем у вологих умовах, коли різниця температур велика. Це також може відбуватися, коли пристрій перезапускається в режимі нагріву після розморожування. Це не несправність.

Що робити, якщо пристрій не вмикається?

Спочатку перевірте електроживлення (запобіжник, автоматичний вимикач). Переконайтеся, що батарейки пульта не розрядилися. Зачекайте принаймні 3 хвилини після вимкнення перед повторним увімкненням (3-хвилинний захист). Якщо проблема не зникає, вимкніть пристрій та зверніться до авторизованого сервісного центру.

Як часто потрібно проводити технічне обслуговування?

Чистити повітряний фільтр кожні два тижні. Перед піковим сезоном перевірте дроти, почистіть фільтри, перевірте на витоки газу, замініть батарейки пульта та переконайтеся, що немає засмічень. Щорічно плануйте професійне обслуговування.

Чи нормально чути шипіння або скрип?

Так. Низьке шипіння викликане потоком холодоагенту. Скрип може виникати через розширення та стиснення пластикових деталей при зміні температури. Це нормально і не свідчить про проблему.

ПОСІБНИК КОРИСТУВАЧА BEEPI 090 BEKO

Перед початком експлуатації слід прочитати цей посібник користувача.

Шановний клієнте!

Дякуємо, що обрали виріб компанії Веко. Ми сподіваємося, що ви будете задоволені роботою цього виробу, виготовленого з високоякісних компонентів та з використанням найсучасніших технологій. Перед початком експлуатації виробу слід повністю прочитати цей посібник користувача та усі інші додані документи, та збережіть їх для подальшого використання. Передаючи виріб іншій особі, також слід передавати посібник користувача. Слід дотримуватися усіх застережень та відомостей, наведених у посібнику користувача.

Умовні позначення

Наведені позначення використовуються в різних розділах цієї інструкції:

Важлива інформація або корисні поради щодо використання.

Попередження про ситуації, небезпечні для людей та майна.

Попередження про дії, які забороняється виконувати.

Попередження про небезпеку ураження електричним струмом.

Цей символ вказує на те, що наявна така інформація, як керівництво з експлуатації або керівництво із встановлення.

Забороняється накривати прилад.

Цей символ означає, що цей посібник з експлуатації слід уважно прочитати.

Цей символ означає, що обслуговуючий персонал має працювати з цим обладнанням відповідно до інструкції з монтажу.

(Для типу газу R32/R290)

Цей символ означає, що в цьому побутовому приладі використовується легкозаймистий холодоагент. Витік холодоагенту або вплив на нього зовнішнього джерела займання становить небезпеку пожежі.

Цей продукт був вироблений на сучасному обладнанні із дотриманням екологічних вимог і без завдання шкоди природі.

1 Запобіжні заходи 119

2 Огляд 129

2.1 Деталі пристрою ..... 130

2.2 Елементи контролю та деталі .....131

3 Характеристики та функції пристрою 132

3.1 Дисплей на внутрішньому блоці .....132

3.2 Робоча температура .....133

3.3 Інверторний «спліт» тип .....134

3.4 Тип із фіксованою швидкістю .....135

3.5 Інші функції 136

3.6 Налаштування кута потоку повітря .....136

3.6.1 Налаштування вертикального кута потоку повітря .. 136

3.6.2 Налаштування горизонтального кута потоку повітря .....137

3.7 Встановлення комплекту HomeWhiz (бездротового модулю) .....137

3.8 Ручне керування (без пульта дистанційного керування) 138

4 Монтаж 140

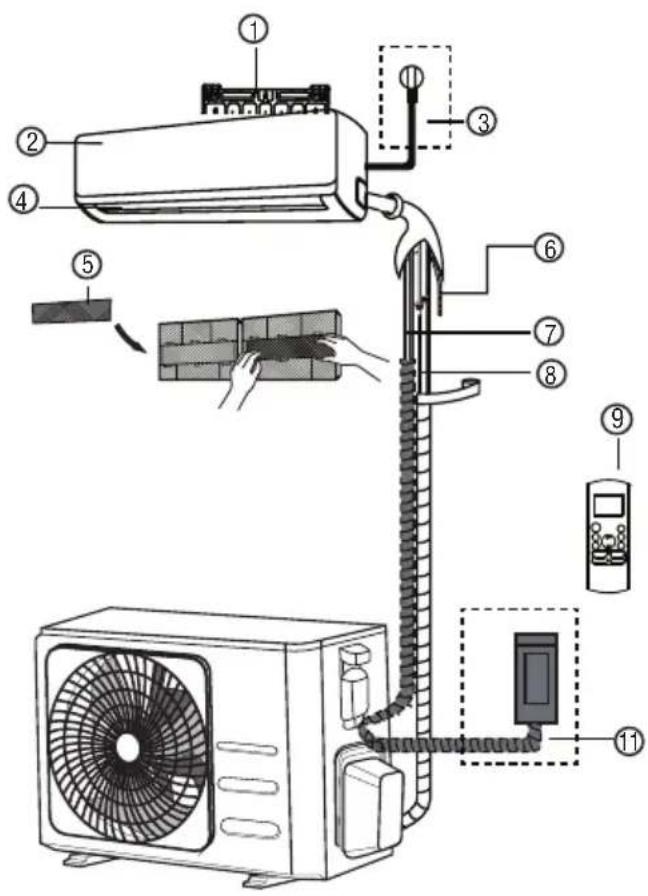

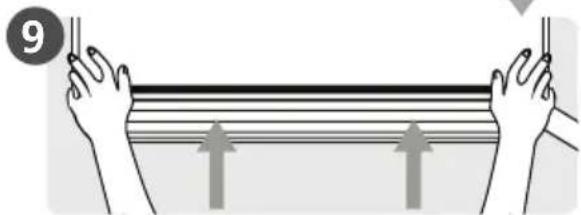

4.1 Зведена інформація щодо монтажу — внутрішній блок .....140

4.2 Інструкції з монтажу – внутрішній блок .....141

4.2.1 Перед монтажем .....141

4.2.2 Розміри монтажної пластини .....142

4.2.3 Перед виконанням будь-яких електричних робіт слід ознайомитися з цими нормативними вимогами 145

4.3 Монтаж зовнішнього блока .....149

4.3.1 Інструкції з монтажу — зовнішній блок .....149

5 Підключення трубопроводу холодоагенту 155

5.1 Інструкції з підключення — трубопровід холодоагенту .....156

5.2 Інструкції щодо підключення трубопроводу до внутрішнього блока .....157

5.3 Інструкції щодо підключення трубопроводу до зовнішнього блока .....159

6 Видалення повітря 160

6.1 Підготовка та заходи безпеки .....160

6.1.1 Перед виконанням видалення повітря .....160

6.1.2 Інструкції з видалення повітря .....160

6.1.3 Примітка щодо додавання холодоагенту .....161

7 Перевірки на відсутність витоку струму і газу 163

7.1 Перед пробним запуском ..... 163

7.2 Перевірка електричної безпеки .....163

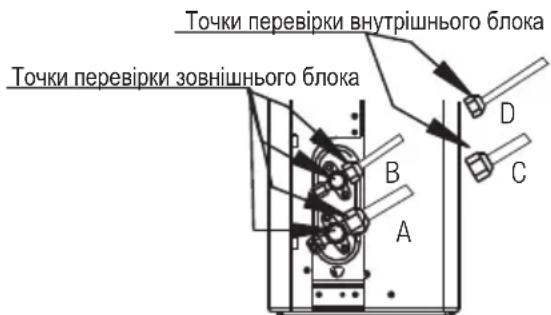

7.3 Перевірки витоків газу .....163

8 Пробний запуск 164

8.1 Інструкції щодо пробного запуску .....164

8 Пробний запуск 165

9 Догляд та техобслуговування 166

9.1 Чищення внутрішнього блока .....166

9.2 Чищення повітряного фільтра .....166

9.3 Техобслуговування — довгі періоди без використання ....168

9.4 Техобслуговування — перевірка перед початком сезону .....168

10 Усунення несправностей 169

10.1 Розповсюджені проблеми .....169

10.2 Усунення несправностей .....171

11 Європейські директиви щодо утилізації 174

12 Інструкції з монтажу 175

12.1 Інструкція щодо фторованих газів .....175

13 Технічні характеристики 176

Попередження

Цим побутовим приладом дозволяється користуватися дітям віком від 8 років, а також особам з обмеженими фізичними, сенсорними чи розумовими можливостями, або з відсутністю досвіду та знань, лише під наглядом або після проходження інструктажу щодо безпечного використання побутового приладу і правил техніки безпеки. Дітям забороняється бавитися з цим побутовим приладом. Дітям без нагляду не дозволяється здійснювати очищення та користувацьке техобслуговування виробу (для країн Європейського Союзу). Цей прилад не призначений для використання особами (в тому числі дітьми) із обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знанням, окрім випадків, коли це використання здійснюється під наглядом або при наданні інструкцій щодо експлуатації приладу особою, відповідальною за їх безпеку. Забороняється залишати дітей поруч із побутовим приладом без нагляду.

Попередження про небезпеку під час використання виробу

• У випадку виникнення нестандартної ситуації (наприклад, при появі запаху горілого) слід негайно вимкнути та знеструмити пристрій. За інструкціями щодо уникнення ураження електричним струмом, пожежі або травм звертайтеся до дилера.

- Забороняється вставляти у повітровпускні чи повітровипускні отвори пальці, стрижні чи інші предмети. Це може спричинити травми, оскільки вентилятор може обертатися з високою частотою обертання.

1 Запобіжні заходи

• Забороняється використовувати поблизу пристрою легкозаймисті аерозолі, як-от лак для волосся, лак або фарбу. Це може спричинити пожежу або займання.
• Забороняється експлуатація кондиціонера поблизу легкозаймистих газів. Газ, що виділяється, може накопичитись навколо пристрою та спричинити вибух.
• Забороняється експлуатувати кондиціонер у вологому приміщенні, наприклад, ванній або пральні. Занадто сильний вплив води може спричинити коротке замикання електричних компонентів.
• Заборонено довго перебувати під струменем холодного повітря.
• Дітям забороняється бавитись з кондиціонером. Дітям дозволяється перебувати біля пристрою лише під наглядом дорослих.

• У разі використання кондиціонера разом з пальниками чи іншими нагрівальними приладами, то щоб уникнути нестачі кисню, слід ретельно провітрювати приміщення.
• У певних функціональних середовищах, як-от кухні, серверні тощо, наполегливо рекомендуємо використовувати кондиціонери, призначені для таких умов експлуатації.

Попередження про небезпеку під час чищення та техобслуговування

• Перед чищенням слід вимкнути і знеструмити прилад. Недотримання цього правила може спричинити ураження електричним струмом.
- Забороняється чистити кондиціонер надмірною кількістю води.

1 Запобіжні заходи

- Заборняється чистити кондиціонер легкозаймистими мийними засобами. Вони можуть спричинити пожежу або деформацію.

Обережно

• Якщо ви не плануєте використовувати кондиціонер протягом тривалого часу, слід вимкнути і знеструмити пристрій.
• Під час грози слід вимикати пристрій і виймати штекер з розетки.
• Слід переконатися, що конденсат може безперешкодно стікати з пристрою.
  • Заборняється експлуатація кондиціонера вологими руками. Це може спричинити ураження електричним струмом.
• Забороняється нецільове використання пристрою.
• Забороняється вилазити на верхню частину зовнішнього блоку або ставити на неї предмети.

- Забороняється тривала експлуатація кондиціонера з відчиненими дверима або вікнами, або при підвищеній вологості.

Попередження про небезпеку ураження електричним струмом

• Дозволяється використовувати лише зазначений кабель живлення. Якщо кабель живлення пошкоджено, щоб уникнути небезпеки, слід звернутися по його заміну до виробника, сервісного агенту чи аналогічного кваліфікованого персоналу.

- Слід тримати штекер в чистоті. Слід видаляти пил і бруд, що накопичуються на штекері або навколо нього. Забруднення штекера може призвести до пожежі або ураження електричним струмом.

1 Запобіжні заходи

• Забороняється вимикати пристрій з розетки, тягнучи його за кабель живлення. Слід виймати штекер з розетки, міцно тримаючи його. Якщо тягнути безпосередньо за кабель, він може пошкодитися, що, в свою чергу, може спричинити пожежу або ураження електричним струмом.
• Заборняється змінювати довжину кабелю живлення або використовувати подовжувач для подачі живлення до пристрою.
• Забороняється підключати інші побутові прилади до тієї самої електричної розетки. Неправильне або недостатнє живлення може спричинити пожежу або ураження електричним струмом.
• Під час монтажу виріб слід підключити до заземлення, інакше можливе ураження електричним струмом.

• Під час виконання всіх електромонтажних робіт слід дотримуватися всіх місцевих і національних стандартів, правил та цієї інструкції з монтажу. Кабелі слід підключати щільно і захищати їх надійно, щоб запобігти пошкодженню клеми внаслідок впливу зовнішніх сил. Неправильні електричні підключення можуть перегрітися і спричинити пожежу, а також ураження електричним струмом. Усі електричні підключення повинні відповідати схемі електричних підключень, розташованій на панелях внутрішнього і зовнішнього блоків.

- Усю проводку слід прокладати так, щоб можна було зачинити кришку пульта керування. Якщо кришку пульта керування не зачинити, це може спричинити корозію та нагрівання точок підключення на клемі, пожежу або ураження електричним струмом.

• У випадку підключення до стаціонарної проводки вона також має включати: пристрій для відключення всіх полюсів, що має допуски принаймні 3 мм на всіх полюсах і струм витоку, що може перевищувати 10 мА; пристрій диференціального струму (RCD) із номінальним диференційним вимикаючим струмом 30 мА та роз'єднанням.

Дотримання технічних характеристик запобіжників

Плата управління кондиціонера оснащено запобіжником, що забезпечує захист від перевантаження по струму. Технічні характеристики запобіжника надруковано на друкованій платі, як показано нижче:

T 3 . 1 5 A L / 2 5 0 V A C , T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC тощо.

Примітка: Для пристроїв, що використовують холодоагент R32 або R290, можна використовувати виключено керамічні запобіжники у вибухобезпечному виконанні.

Попередження щодо встановлення виробу

1. Монтаж дозволено виконувати лише уповноваженому дилеручи фахівцю. Неправильний монтаж може спричинити витік води, ураження електричним струмом або пожежу.

2. Монтаж слід виконувати відповідно до інструкції з монтажу. Порушення правил монтажу може спричинити витік води, ураження електричним струмом або пожежу.

3. По ремонт і техобслуговування слід звертатися до уповноваженого технічного спеціаліста. Цей прилад повинен встановлюватися

у відповідності до національних правил щодо електропроводки.

1. Для монтажу дозволяється використовувати лише приладдя, яке входить у комплект, деталі та зазначені деталі. Використання нестандартних деталей може спричинити витік води, ураження електричним струмом, пожежі та несправності пристрою.

2. Пристрій слід установлювати на стійкій поверхні з достатньою вантажністю. Якщо обране місце не має достатньої вантажності або у разі неправильного монтажу, пристрій може впасти та спричинити серйозні травми та пошкодження.

3. Зливний трубопровід слід прокладати відповідно до інструкцій, що містяться в цьому посібнику. Неправильний дренаж може спричинити пошкодження водою будинку і майна.

4. У разі використання пристроїв, які оснащено додатковим електричним нагрівачем, забороняється встановлювати пристрій на відстані менше ніж 1 м (3 фт) від легкозаймистих матеріалів.

5. Заборняється встановлювати пристрій в місці, яке може зазнавати впливу витоків легкозаймистих газів. Накопичення горючого газу навколо пристрою може спричинити пожежу.

6. Не вмикайте живлення, доки не будуть завершені усі роботи.

7. При пересуванні або переміщенні кондиціонера повітря зверніться до спеціалістів із техобслуговування, які мають здійснити відключення і демонтажу пристрою.

1 Запобіжні заходи

1. Щоб дізнатися, як встановити прилад на опору, ознайомтеся з детальною інформацією в розділах «встановлення внутрішнього блока» та «встановлення зовнішнього блока».

Примітка щодо фторованих газів (не застосовується для пристрою, що використовує холодоагент R290)

1. Ця система кондиціонування повітря містить фторовані парникові гази. Для отримання докладної інформації про тип і кількість газу див. інформацію на відповідній етикетці на самому пристрої або «Керівництво користувача — довідковий аркуш технічних даних» у пакуванні зовнішнього блока. (Лише для продукції, призначеної для Європейського Союзу).

2. Монтаж, сервісне та технічне обслуговування і ремонт цього пристрою дозволяється виконувати лише кваліфікованим фахівцям.

3. Демонтаж та утилізацію виробу дозволяється виконувати лише кваліфікованим фахівцям.
4. Для обладнання, що містить фторовані парникові гази у кількості, еквівалентній 5 тонам CO2 і більше, але менше за 50 тон еквіваленту CO2, і якщо система має систему виявлення витоків, має здійснюватися перевірка на витік, принаймні, раз на 24 місяці.
5. Під час перевірки пристрою на відсутність витоків, наполегливо рекомендуємо записувати перевірки у відповідному журналі.

Попередження щодо використання холодоагенту R32/R290

- При використанні займистого холодоагенту прилад має зберігатися у добре вентильованому приміщенні, розмір якого відповідає розміру приміщення, визначеного для роботи приладу.

Для моделей з холодоагентом R32:

Пристрій слід встановлювати, експлуатувати й зберігати в приміщенні площею понад 4 м². Для моделей, що використовують холодоагент R290, прилад слід встановлювати, експлуатувати і зберігати у приміщенні, що має площу понад:

$$ < = 9 0 0 0 \text { БТО / год: } 1 3 \text { м } ^ {2} $$

$$

- У приміщенні не дозволяється використовувати механічні і конічні з'єднання для багаторазового використання. (Вимоги стандарту EN).

- Механічні з'єднання, що використовуються у приміщенні, повинні мати показник 3 г/рік при 25% від максимально допустимого тиску. Якщо у приміщенні використовуються механічні з'єднання, необхідно оновити ущільнювальні деталі. Якщо у приміщенні використовуються конічні з'єднання, розвальцьовування має бути здійснене повторно. (Вимоги стандарту UL)

- Якщо у приміщенні використовуються механічні з'єднання, необхідно оновити ущільнювальні деталі. Якщо у приміщенні використовуються конічні з'єднання, розвальцьовування має бути здійснене повторно. (Вимоги стандарту IEC)

1 Запобіжні заходи

- Механічні з'єднання, що використовуються у приміщенні, повинні відповідати вимогам ISO 14903.

Європейські директиви щодо утилізації

Це маркування, зазначене на продукті або в його літературі, вказує на те, що відходи електричного й електронного обладнання не повинні змішуватися із загальним побутовим сміттям.

Правильна утилізація цього виробу (відходів електричного і електронного обладнання)

Цей побутовий прилад містить холодоагент та інші потенційно небезпечні матеріали. Під час утилізації цього побутового приладу за законом вимагається його спеціальне збирання і перероблення. Забороняється утилізувати

цей виріб як побутові відходи або несортовані міські відходи. Утилізація цього побутового приладу доступна в таких формах:

• Утилізація пристрою у відповідній муніципальній компанії, що займається збиранням відходів електронних і електричних приладів.
• Безкоштовна передача продавцеві старого побутового приладу під час купівлі нового.
• Безкоштовна передача старого побутового приладу виробнику. (для деяких країн)
• Продаж побутового приладу сертифікованому пункту збирання металобрухту. (для деяких країн)

1 Запобіжні заходи

Особлива примітка: Утилізація цього пристрою в лісах або інших природних середовищах є небезпечною для вашого здоров'я і шкідливою для довкілля. Небезпечні речовини можуть просочуватися в ґрунтові води й потрапляти в ланцюг живлення.

2 Огляд

У комплект постачання кондиціонера входить наведене нижче приладдя. Для монтажу кондиціонера слід використовувати всі монтажні деталі та приладдя. Порушення правил монтажу може спричинити витік води, ураження електричним струмом, пожежу чи несправність обладнання. Частини, не включені до кондиціонера повітря, необхідно придбати окремо.

Назва приладдя	К-ть (шт) Форма Назва приладдя К-ть (шт) Форма
Ручний 2-3			Пульт дистанційного керування	1
Зливний патрубок (для моделей з охолодженням та обігріванням)	1Батарейки'
Ущільнення (для моделей з охолодженням та обігріванням)	1		Тримач пульта дистанційного керування (опція)	1
Монтажна пластина	1		Гвинт для кріплення тримача пульта дистанційного керування (опція)	2
Анкер	5~8(в залежності від моделі)		Додатковий фільтр (має встановлюватися уповноваженим спеціалістом позаду основного повітряного фільтра під час установки приладу)	1~2(в залежності від моделі)
Гвинт для кріплення монтажної пластини	5~8(в залежності від моделі)
Безпроводовий USB-набір	1 (лише для безпроводових моделей)

2 Огляд

Назва Форма К-ть (шт)
З'єднувальна трубка у зборі	Для рідин	Ф 6,35 (1/4 дюйм.)	Деталі, які необхідно придбати окремо.Зверніться до дилера,щоб дізнатися відповідний розмір труб для приладу,який ви придбали.
		Ф 9,52 (3/8 дюйм.)
	Для газу	Ф 9,52 (3/8 дюйм.)
		Ф 12,7 (1/2 дюйм.)
		Ф 16 (5/8 дюйм.)
		Ф 19 (3/4 дюйм.)
Магнітне кільце і ремінь(якщо вони включені допостачання, див. електричнусхему для їх встановлення наз'єднувальному кабелі.)	віт ріжнієв черезагнітному кільціфіксації на кабелі		Залежить від моделі

2.1 Деталі пристрою

Встановлення має здійснюватися у відповідності до вимог місцевих і національних стандартів. Встановлення може дещо відрізнятися в різних регіонах.

2.2 Елементи контролю та деталі

1. Монтажна пластина для настінного монтажу
2. Передня панель
3. Кабель живлення (в деяких пристроях)
4. Жалюзі
5. Функціональний фільтр (на задній частині основного фільтра — у деяких пристроях)
6. Зливний трубопровід
7. Сигнальний кабель
8. Трубопровід холодоагенту
9. Пульт дистанційного керування
10. Тримач пульта дистанційного керування (у деяких пристроях)
11. Кабель живлення зовнішнього блока (у деяких моделях пристроїв)

Ілюстрації в цьому посібнику наведено лише з метою пояснення. Фактична форма внутрішнього блоку може дещо відрізнятися. Слід орієнтуватися на фактичну форму, а не на ілюстрації.

3 Характеристики та функції пристрою

3.1 Дисплей на внутрішньому блоці

У різних моделях передня панель і вікно дисплея можуть відрізнятися. Можливо, не всі індикатори, описані нижче, будуть доступними на придбаному вами кондиціонері. Будь ласка, перевірте вікно дисплея на придбаному вами пристрої.

Ілюстрації в цьому посібнику наведено лише з метою пояснення. Фактична форма внутрішнього блоку може дещо відрізнятися. Слід орієнтуватися на фактичну форму, а не на ілюстрації.

“ECO”

котепаЕС ОвбоватиогфуакцијаЕС(Бо(Бекол)(в)деяких пристроях)

^16 ℃

"Свігібні індікаційприрійноюковафруєванідженерівідірежиму роботи (в деяких пристроях): В режимі COOL (Охолодження) та DRY (Осушення) відображається «холодний» колір. В режимі HEAT (Обігрівання) відображається «теплий колір».

Значення кодів на дисплеї

“”

КотепакИнвілізан-Софункцієктібездірдивато(сірувненнят(із деяких пристроях)

“88

Відраражєм тремаєратуруєвнікнуєатує аерабіюта о Cyprus помилок;

ON

протягом 3 секунд, коли:

• встановлено TIMER ON (Таймер увімк.) (якщо пристрій OFF (Вимк.), «» залишиться увімкненим, коли встановлено TIMER ON (Таймер увімк.))
• увімкнено функцію FRESH (Свіжість), SWING (Поворот), TURBO (Турбо), SILENCE (Тихий) або SOLAR PV ECO (Сонячна батарея еко)" OF" протягом 3 секунд, коли:
  • Встановлено TIMER OFF (Таймер вимк.)
  • вимкнено функцію FRESH (СВІЖИЙ), SWING (ПОВОРОТНИЙ), TURBO (ТУРБОРЕЖИМ), SILENCE (ТИХИЙ) або SOLAR PV ECO (Сонячна батарея еко)
  «сF» коли увімкнуто функцію захисту від холодного повітря
  « df » при розморожуванні (пристрої з функцією охолодження та обігрівання)
  « 5C» під час самоочищення пристрою
  «FP», коли увімкнено функцію обігрівання при температурі 8 °C

3 Характеристики та функції пристрою

«88. 8» Відображає температуру, виконувану операцію та коди помилок; «07» протягом 3 секунд, коли:

- встановлено TIMER ON (Таймер увімк.) (якщо пристрій OFF (Вимк.), «ОП» залишиться увімкненим, коли встановлено TIMER ON (Таймер увімк.)

- увімкнено функцію FRESH (СВІЖИЙ), SWING (ПОВОРОТНИЙ), TURBO (ТУРБОРЕЖИМ) або SILENCE (ТИХИЙ)

«OF» протягом 3 секунд, коли:

• Встановлено TIMER OFF (Таймер вимк.)

• вимкнено функцію FRESH (СВІЖИЙ), SWING (ПОВОРОТНИЙ), TURBO (ТУРБОРЕЖИМ) або SILENCE (ТИХИЙ)

«dF» при розморожуванні (для пристроїв з функцією охолодження та обігрівання) "SC" під час самоочищення пристрою (деякі пристрої)

“FP” коли увімкнено режим нагрівання 8°C (46°F) або 12°C (54°F) (деякі пристрої) “∅” коли увімкнено функцію fresh (Свіжість) (деякі пристрої)

"eco" коли активовано функцію ECO (Еко) (деякі пристрої)

« » коли активовано функцію бездротового керування (в деяких пристроях)

М Бежилоі F. alte (Вейнійлікція), ітриотрійпоказуєтемпературу в приміщенні.

В інших режимах пристрій показує налаштування температури.

При натисненні кнопки LED на пульті дистанційного керування вимкнеться екран дисплея. Натисніть кнопку LED знову впродовж 15 секунд для відображення температури у приміщенні. Якщо ви натиснете її знову, увімкнеться екран дисплея.

Значення кодів на дисплеї

3.2 Робоча температура

У випадку використання кондиціонера поза межами наступного температурного діапазону, можуть активуватися деякі захисні функції, що припинять роботу пристрою.

3 Характеристики та функції пристрою

3.3 Інверторний «спліт» тип

Режим COOL (ОХОЛОДЖЕННЯ)		Режим HEAT (ОБІГРІВАННЯ)	Режим DRY (ОСУШЕННЯ)
Температура у приміщенні	17°C - 32°C (62°F - 90°F)	0°C - 30°C (32°F -86°F)	10°C - 32°C (50°F - 90°F)
Температура навколишнього середовища	0°C - 50°C (32°F - 122°F)	-15°C - 30°C (5°F - 86°F)	0°C - 50°C (32°F - 122°F)
	-15°C - 50°C (5°F - 122°F) (Для моделей з низькотемпературними системами охолодження)
	0°C - 52°C (32°F - 126°F) (Для спеціальних моделей, призначених для використання в тропічній зоні)		0°C - 52°C (32°F - 126°F) (Для спеціальних моделей, призначених для використання в тропічній зоні)

Для зовнішніх блоків з додатковим електричним нагрівачем. Коли зовнішня температура падає нижче ніж 0 °C (32 °F), наполегливо рекомендуємо залишати пристрій підключеним до електромережі, щоб забезпечити безперебійну роботу.

3 Характеристики та функції пристрою

3.4 Тип із фіксованою

швидкістю

Режим COOL (ОХОЛОДЖЕННЯ)		Режим HEAT (ОБІГРІВАННЯ)	Режим DRY (ОСУШЕННЯ)
Температура у приміщенні	17°C - 32°C (62°F - 90°F)	0°C - 30°C (32°F - 86°F)	10°C - 32°C (50°F - 90°F)
Температура навколишнього середовища	18°C - 43°C (64°F - 109°F)	-7°C - 24°C (19°F - 75°F)	11°C - 43°C (52°F - 109°F)
	-7°C - 43°C (19°F - 109°F) (Для моделей з низькотемпературними системами охолодження)		18°C - 43°C (64°F - 109°F)
	18°C - 52°C (64°F - 126°F) (Для спеціальних моделей, призначених для використання в тропічній зоні)		18°C - 52°C (64°F - 126°F) (Для спеціальних моделей, призначених для використання в тропічній зоні)

Відносна вологість у приміщенні менше 80%. Якщо кондиціонер повітря буде працювати в умовах, що перевищують це значення, на поверхні кондиціонера повітря може утворюватися конденсат. Встановити вертикальне повітряне жалюзі під максимальним кутом (вертикально до підлоги) і увімкніть режим вентилятора HIGH (Висока).

Для подальшої оптимізації продуктивності пристрою, слід виконати такі кроки

•Тримати двері й вікна зачиненими.
- Обмежити споживання енергії, вмикаючи функції TIMER ON (ТАЙМЕР УВІМКНУТО) і TIMER OFF (ТАЙМЕР ВИМКНУТО).

• Забороняється перекривати повітровпускні чи повітровипускні отвори.
• Регулярно перевіряти та чистити повітряні фільтри.

Посібник з використання Ч-пульта дистанційного керування не входить в цей пакет документації. На вашому кондиціонері можуть бути доступними не всі ці функції. Перевірте дисплей внутрішнього блока та пульт дистанційного керування придбаного вами пристрою.

3 Характеристики та функції пристрою

3.5 Інші функції

• Автоматичний перезапуск (в деяких пристроях)

Якщо живлення не постачається до пристрою, він автоматично перезапускається з попередніми налаштуваннями після відновлення живлення.

• Антипліснява (в деяких пристроях)

Під час вимикання пристрою в режимах COOL (ОХОЛОДЖЕННЯ), AUTO (COOL) (АВТО (ОХОЛОДЖЕННЯ)) або DRY (ОСУШЕННЯ) кондиціонер продовжуватиме працювати на дуже малій потужності, щоб осушити конденсат і запобігти поширенню плісняви.

- Бездротове керування (в деяких пристроях)

Функція Бездротове керування дає змогу керувати кондиціонером, використовуючи мобільний телефон і підключення до бездротової мережі.

Доступ до USB-пристрою, а також його заміна та технічне обслуговування мають виконуватися спеціалістом.

- Пам'ять кута жалюзі (в деяких пристроях)

Під час вмикання пристрою жалюзі автоматично перейдуть до попереднього кута.

• Виявлення витоків холодоагенту (в деяких пристроях)

При виявленні витоку холодоагенту внутрішній блок буде автоматично відображати "ЕС" або "ELOC", або розпочнуть блимати світлодіодні індикатори (в деяких пристроях).

- Експлуатація в режимі Sleep (Сон)

Функція SLEEP (COH) призначена для зменшення споживання енергії, коли ви спите (і роботи в вашій температурі комфорту). Цю функцію можна активувати тільки за допомогою пульта дистанційного керування. Функція Sleep (Con) недоступна в режимі FAN (Вентилятор) або режимі DRY (Осушення).

Перед сном натисніть кнопку SLEEP (COH). У режимі COOL (ОХОЛОДЖЕННЯ) пристрій щогодини підвищуватиме температуру з кроком 1 °C (2 °F). У режимі HEAT (ОБІГРІВАННЯ) пристрій щогодини знижуватиме температуру з кроком 1 °C (2 °F). Функція sleep (Сон) зупиниться через 8 годин, і система буде продовжувати роботу в кінцевому стані.

3.6 Налаштування кута потоку повітря

3.6.1 Налаштування вертикального кута потоку повітря

Коли пристрій увімкнений, натискайте кнопку SWING/DIRECT (Поворот/напрямок) на пульті дистанційного керування для налаштування напрямку (вертикального кута) потоку повітря. Див. детальну інформацію в Керівництві із використання пульта дистанційного керування.

3 Характеристики та функції пристрою

У режимах COOL (ОХОЛОДЖЕННЯ) або DRY (ОСУШЕННЯ) забороняється налаштовувати для жалюзі надто великий вертикальний кут на тривалий час. Це може привести до утворення на лопатці жалюзі конденсату, який стікатиме на підлогу чи меблі. У режимах COOL (ОХОЛОДЖЕННЯ) або HEAT (ОБІГРІВ) встановлення жалюзі під великим вертикальним кутом може знизити продуктивність пристрою через обмежений потік повітря.

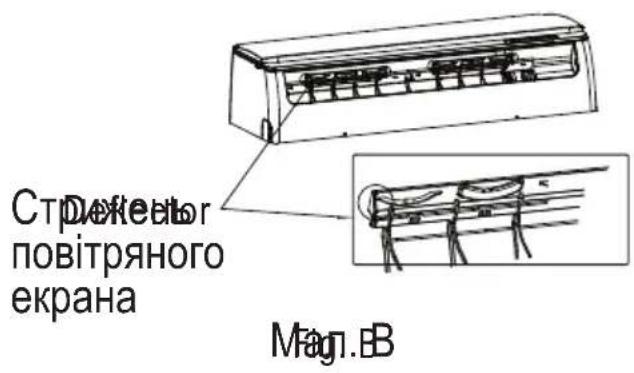

3.6.2 Налаштування горизонтального кута потоку повітря

Горизонтальний кут повітряного потоку слід встановлювати вручну. Візьміться за стрижень повітряного екрана (див. рис. В) і вручну відрегулюйте його в потрібному напрямку. На деяких пристроях горизонтальний кут повітряного потоку можна налаштувати за допомогою пульта дистанційного керування. Див. посібник до пульта дистанційного керування.

3.7 Встановлення комплекту HomeWhiz (бездротового модулю)

1. Зніміть захисну кришку з комплекту HomeWhiz (бездротового модулю)
2. Відкрийте передню панель та вставте комплект HomeWhiz (бездротовий модуль) у відповідний роз'єм

Даний інтерфейс розрахований на роботу виключно з комплектом HomeWhiz (бездротовим модулем), що постачається виробником.

3 Характеристики та функції пристрою

3.8 Ручне керування (без пульта дистанційного керування)

УВАГА! Кнопка ручного керування призначена тільки для тестування й експлуатації в аварійному режимі. Не використовуйте цю функцію, окрім випадків, коли пульт дистанційного керування загублено і ця дія є абсолютно необхідною. Для відновлення звичайного режиму експлуатації увімкніть пристрій за допомогою пульта дистанційного керування. Перед ручним керуванням пристрій слід вимкнути.

Щоб керувати пристроєм вручну, слід виконати такі кроки:

1. Відкрити передню панель внутрішнього блоку.
2. Знайдіть кнопку Manual Control (Ручне керування) на правому боці пристрою.
3. Щоб активувати режим Forced Auto (Примусовий автоматичний), один раз натисніть кнопку Manual Control (Ручне керування).
4. Знову натисніть кнопку Manual Control (Ручне Керування) для активації режиму примусового охолодження.
5. Щоб вимкнути пристрій, втретє натисніть кнопку Manual Control (Ручне керування).
6. Закрийте передню панель.

Забороняється переміщати жалюзі вручну. Це призведе до розсинхронізації жалюзі. Якщо це станеться, пристрій слід вимкнути й вийняти штекер з розетки на декілька секунд, а потім перезапустити його. Жалюзі повернуться в початкове положення.

УВАГА! Забороняється вставляти пальці всередину вентилятора і всмоктувального боку пристрою, а також торкатися ділянокнавколо них. Високошвидкісний вентилятор всередині пристрою може спричинити травми.

3 Характеристики та функції пристрою

4.1 Зведена інформація щодо монтажу — внутрішній блок

Виберіть місце монтажу

Визначте положення отвору в стіні

Прикрітіть молафажну ділрастину

Просвердліть отвір у стіні

Підключіть трубопровід

Підключіть проводку (Не застосовується в деяких регіонах Північної Америки)

Підготуйте зливний шланг

Обгорніть трубопровід і кабель (Не застосовується в деяких регіонах Північної Америки)

Встановіть внутрішній блок

4.2 Інструкції з монтажу – внутрішній блок

4.2.1 Перед монтажем

Перш ніж монтувати внутрішній блок, див. етикетку на коробці виробу, щоб переконатися, що номер моделі внутрішнього блока відповідає номеру моделі зовнішнього блока.

Крок 1: Виберіть місце монтажу. Перед встановленням внутрішнього блока необхідно вибрати належне місце. Нижче наведено стандартні вимоги, які допоможуть вибрати відповідне місце для монтажу пристрою.

Правильні місця для монтажу відповідають таким стандартним вимогам:

•Гарна циркуляція повітря;
•Зручний злив;
•Шум, який видає пристрій, не заважатиме іншим людям;
•Тверда та міцна поверхня, де пристрій не буде вібрувати;
•Досить міцна поверхня з достатньою вантажністю;
•Місце на відстані щонайменше одного метра від всіх інших електропристроїв (наприклад, телевізора, радіо, комп'ютера).

ЗАБОРОНЯЄТЬСЯ монтувати пристрій в таких місцях:

• Поблизу джерел тепла, пари або легкозаймистого газу;
- Поблизу легкозаймистих предметів, як-от штори чи одяг;
- Поруч з перешкодами, що можуть блокувати циркуляцію повітря;

•Поруч з дверима;
- У місці, яке наражається на вплив прямих сонячних променів.

Якщо фіксованого трубопроводу холодоагенту немає: Вибираючи місце, слід залишити достатньо місця для отвору в стіні (див. крок «Свердління отвору в стіні для з'єднувального трубопроводу») для сигнального кабелю та трубопроводу холодоагенту, що з'єднують внутрішній та зовнішній блоки. За замовчуванням усі трубопроводи знаходяться з правого боку внутрішнього блока (якщо стояти обличчям до пристрою). Проте, в пристрої можна розмістити трубопроводи як ліворуч, так і праворуч.

Щоб забезпечити належну відстань від стін і стелі, див. наведену нижче схему:

Крок 2: прикріпіть монтажну пластину до стіни Монтажна пластина — це пристрій, на який встановлюють внутрішній блок.

•Викрутіть гвинт, який кріпить монтажну пластину до задньої частини внутрішнього блока.

- Прикріпіть монтажну пластину до стіни за допомогою гвинтів із комплекту. Переконайтеся, що монтажна пластина щільно прилягає до стіни.

Якщо стіна зроблена з цегли, бетону або подібного матеріалу, просвердліть в стіні отвори діаметром 5 мм (0,2 дюйм.) і вставте анкергільзи з комплекту. Після цього закріпіть монтажну пластину до стіни, затягнувши гвинти безпосередньо у втулках для анкерних болтів.

Крок 3: Свердління отвору в стіні для з'єднувального трубопроводу

1. Визначте місце отвору в стіні залежно від положення монтажної пластини. Див. розміри монтажної пластини.
2. Просвердліть отвір у стіні, використовуючи перфоратор із свердлильною коронкою на 65 мм (2,5 дюйм.) або 90 мм (3,54 дюйм.) (у залежності від моделі). Переконайтеся, що отвір просвердлено під невеликим нахилом вниз, щоб зовнішній кінець отвору знаходився приблизно на 5-7 мм (0,2-0,275 дюйм.) нижче, ніж внутрішній. Це забезпечить належний злив води.
3. Вставте захисну манжету в отвір. Вона захищає краї отвору і допомагає їх ущільнити після завершення процесу монтажу.

УВАГА! Під час свердління отвору в стіні уникайте проводів, інженерних комунікації та інших чутливих компонентів.

4.2.2 Розміри монтажної пластини

Монтажні пластини унікальні для кожної моделі. В залежності від клієнтських вимог розмір монтажної пластини може дещо відрізнятися. Але монтажні розміри будуть аналогічними для того ж розміру внутрішнього блока. В якості прикладу, див. Тип А і Тип В:

Правильна орієнтація монтажної пластини

Якщо з'єднувальна трубка для газу становить 16 мм (5/8 дюйм.) або більше, отвір у стіні повинен становити 90 мм (3,54 дюйм.).

Крок 4: Підготовка трубопроводу холодоагенту Трубопровід холодоагенту знаходиться всередині ізоляційної муфти, прикріпленої до задньої частини пристрою. Перш ніж прокладати трубопровід через отвір в стіні, його слід підготувати.

1. Залежно від положення отвору в стіні відносно монтажної пластини, виберіть бік, з якого трубопровід буде виходити з пристрою.
2. Якщо отвір у стіні знаходиться за пристроєм, не знімайте знімну панель. Якщо отвір у стіні знаходиться збоку від внутрішнього блока, зніміть пластикову знімну панель з цього боку пристрою. При цьому утвориться отвір, через який трубопровід буде виходити з пристрою. Якщо пластикову панель важно зняти вручну, скористайтеся круглогубцями.
3. Щоб зручно зняти знімну панель, у ній було виконано жолобок. Розмір прорізу визначається діаметром трубопроводу.

1. Якщо наявний з'єднувальний трубопровід вже вбудовано в стіну, перейдіть безпосередньо до кроку «Підключіть зливний шланг». Якщо вбудованого трубопроводу немає, підключіть трубопровід холодоагенту внутрішнього блока до з'єднувального трубопроводу, який з'єднує внутрішній і зовнішній блоки. Додаткову інформацію див. у розділі «Підключення трубопроводу холодоагенту» в цьому посібнику.

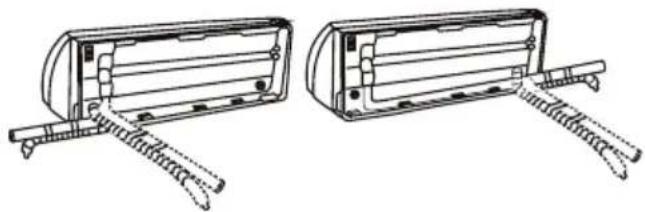

Трубопровід холодоагенту може виходити із внутрішнього блоку під чотирма різними кутами: з лівого боку, із правого боку, зліва позаду, справа позаду.

УВАГА! Стежте, щоб не утворити вм'ятин і не пошкодити трубопровід під час згинання у напрямку, протилежному до блока. Вм'ятини в трубопроводі негативно впливають на працездатність пристрою.

Крок 5: Підключіть зливний шланг

За замовчуванням зливний шланг вставляють з лівого боку пристрою (якщо стояти обличчям до задньої частини пристрою). Проте, його також можна прикріпити й з правого боку. Щоб забезпечити належний злив, прикріпіть зливний шланг з того самого боку, що і трубопровід холодоагенту, який виходить з пристрою. Приєднайте подовжувач зливного шлангу (не входить у комплект) до кінця зливного шлангу.

• Щоб забезпечити гарне ущільнення і запобігти витоку, щільно обгорніть точку з'єднання тефлоновою стрічкою.
• Частину зливного шлангу, яка залишиться в приміщенні, слід обгорнути теплоізоляцією для труб, щоб запобігти утворенню конденсату.

- Зніміть повітряний фільтр і налийте невелику кількість води у зливний піддон, щоб переконатися, що вода витікає з пристрою рівномірно.

Переконайтеся, що ви встановили зливний шланг відповідно до наступних малюнків.

Щоб забезпечити належний злив, переконайтеся, що в зливному шлангу немає перегинів або вм'ятин.

Перегини зливного шлангу утворюють водозбірники.

Перегини зливного шлангу утворюють водозбірники.

Забороняється вставляти кінець зливного шлангу у воду чи ємності для збирання води. Це запобігає належному зливу.

Якщо дренажний отвір не використовується, його слід закривати. Щоб запобігти витокам, якщо дренажний отвір не використовується, його слід закривати гумовою пробкою з комплекту.

4.2.3 Перед виконанням будь-яких електричних робіт слід ознайомитися з цими нормативними вимогами

1. Будь-яка проводка повинна відповідати місцевим та національним електротехнічним правилам і нормативно-правовим актам і повинна бути встановлена сертифікованим електриком.
2. Усі електричні підключення повинні відповідати схемі електричних підключень, розташованій на панелях внутрішнього і зовнішнього блоків.
3. У разі серйозної загрози безпеці джерела живлення, негайно припиніть роботу. Поясніть клієнтові своє занепокоєння та відмовтеся від монтажу пристрою, доки загрозу безпеці не буде усунуто.
4. Напруга живлення має бути в межах 90-110% від номінальної напруги. Недостатнє живлення може спричинити несправність, ураження електричним струмом чи пожежу.
5. У разі підключення живлення до стаціонарної проводки необхідно встановити стабілізатор напруги та головний перемикач напруги.
6. У разі підключення живлення до стаціонарної проводки до неї слід підключити комутатор або автоматичний вимикач, який розмикає всі полюси й має відстань між контактами не менше 3 мм (1/8 дюйм.). Кваліфікований фахівець має використовувати затверджений автоматичний вимикач або комутатор.
7. Пристрій слід підключати лише до окремої розетки відгалуження. Забороняється підключати до цієї розетки інші пристрої.

8. Забезпечте належне заземлення кондиціонера.

9. Кожен дріт слід надійно підключити.
   Ослаблена проводка може спричинити перегрівання клеми, що, своєю чергою, може спричинити несправність виробу та пожежу.

10. Уникайте контакту дротів з трубопроводом холодоагенту, компресором чи рухомими частинами всередині пристрою.
11. Якщо пристрій оснащено допоміжним електричним нагрівачем, його слід встановити на відстані щонайменше 1 метр (40 дюйм.) від легкозаймистих матеріалів.
12. Для уникнення ураження електричним струмом ніколи не торкайтеся електричних компонентів одразу після вимкнення електроживлення. Після вимкнення живлення слід зачекати 10 хвилин або більше, і лише після цього можна торкатися електричних деталей.

ПОПЕРЕДЖЕННЯ! Перш ніж виконувати електромонтажні роботи, слід знеструмити систему.

Крок 6: Підключіть сигнальний кабель і кабель живлення

Сигнальний кабель забезпечує зв'язок між внутрішнім і зовнішнім блоками. Перш ніж підготувати кабель до підключення, слід вибрати кабель відповідного діаметра.

Типи кабелів

• Внутрішній кабель живлення (за наявності): H05VV-F або H05V2V2-F
• Зовнішній кабель живлення: H07RN-F або H05RN-F
  • Сигнальний кабель: H07RN-F

У Північній Америці необхідно вибирати тип кабелю відповідно до місцевих електротехнічних правил та нормативно-правових актів.

Мінімальна площа поперечного перерізу кабелів живлення і сигнальних кабелів (довідкові значення) (Не застосовується для Північної Америки)

Номінальний струм приладу (А)	Номінальна площа поперечного перерізу (мм2)
>3 i ≤ 6	0,75
>6 i ≤ 10	1
>10 i ≤ 16	1,5
>16 i ≤ 25	2,5
>25 i ≤ 32	4
>32 i ≤ 40	6

Необхідний діаметр кабелю живлення, сигнального кабелю, запобіжника і перемикач можна визначити за максимальним струмом пристрою. Максимальний струм вказано на табличці, розташованій на бічній панелі пристрою. Щоб вибрати кабель, запобіжник чи вимикач правильного діаметра, див. цю табличку.

У Північній Америці необхідно вибрати правильний розмір кабелю відповідно до мінімального нульового струму, зазначеного на паспортній табличці пристрою.

1. Відкрийте передню панель внутрішнього блока.
2. За допомогою викрутки відкрийте кришку клемної коробки на правому боці пристрою. Так ви дістанетеся клемного блока.

ПОПЕРЕДЖЕННЯ! Усі електромонтажні роботи повинні виконуватися суворо у відповідності до схеми електропроводки, зазначеної на задній частині передньої панелі внутрішнього блока.

1. Викрутіть кабельний затискач під клемним блоком і відкладіть убік.
2. Стоячи позаду пристрою, зніміть пластикову панель на нижньому лівому боці.
3. Прокладіть сигнальний кабель через цей отвір від задньої частини блока до передньої.
4. Ставши обличчям до пристрою підключіть електропроводку відповідно до схеми електропроводки внутрішнього блока, під'єднайте підковоподібні наконечники і надійно закріпіть гвинтом кожен дріт до відповідної клеми.

УВАГА! Стежте, щоб не переплутати дроти під напругою з нейтральними дротами. Це небезпечно, і може спричинити несправність кондиціонера.

1. Після перевірки надійності підключень закріпіть сигнальний кабель до пристрою за допомогою кабельного затискача. Щільно пригвинтіть кабельний затискач донизу.
2. Зніміть кришку кабельного ящика у передній частині пристрою, а також пластикову панель у задній частині.

Процедури з'єднання дротів може дещо відрізнятися в залежності від моделі пристрою та регіону.

Крок 7: Ізоляція трубопроводу та кабелів Перед проведенням трубопроводу, зливного шлангу та сигнального кабелю через отвір у стіні ви повинні зв'язати їх разом для економії місця, захистити та ізолювати їх (не застосовується у Північній Америці).

1. Зв'яжіть зливний шланг, труби холодоагенту та сигнальний кабель як показано нижче:

Внутрішній блок

Переконайтеся, що зливний шланг знаходиться в нижній частині обв'язки. Прокладання зливного шлангу у верхній частині обв'язки може спричинити перелив зливного піддону, що, в свою чергу, може спричинити пожежу або пошкодження внаслідок потрапляння води.

УВАГА! Під час обв'язування забороняється переплітати чи прокладати сигнальний кабель навхрест з іншою проводкою.

1. Прикріпіть зливний шланг до нижнього боку трубопроводу холодоагенту за допомогою клейкої вінілової стрічки.

2. Надійно оберніть сигнальний кабель, трубопровід холодоагенту і зливний шланг ізоляційною стрічкою. Ще раз переконайтеся, щоб всі елементи були зв'язані.

УВАГА! Під час обгортання обв'язки слід залишати кінці трубопроводу необгорнутими. До них має залишатися доступ для випробування на герметичність у кінці процесу монтажу (див. розділи «Електричні випробування» і «Перевірки на відсутність витоків» у цьому посібнику).

Крок 8: Встановіть внутрішній блок

Якщо встановлено новий сполучний трубопровід до зовнішнього блока, слід виконати такі кроки:

1. Якщо трубопровід холодоагенту вже прокладено через отвір у стіні, перейдіть до кроку 4.
2. Якщо ні, ще раз переконайтеся, що кінці трубопроводу холодоагенту ущільнено, щоб не допустити потрапляння бруду або сторонніх матеріалів у труби.
3. Повільно прокладайте обгорнуту обв'язку трубопроводів холодоагенту, зливного шлангу і сигнального кабелю через отвір у стіні.
4. Навісьте верхню частину внутрішнього блока на верхній гак монтажної пластини.
5. Переконайтеся, що пристрій надійно пригвинчено до монтажної пластини, злегка натискаючи на лівий та правий бік пристрою. Пристрій не повинен гойдатися або переміщатися.
6. Притисніть нижню частину пристрою донизу з рівномірним зусиллям. Продовжуйте натискати, доки пристрій не клацне на гачках уздовж нижньої частини монтажної пластини.
7. Ще раз переконайтеся, що пристрій надійно прикріплено до монтажної пластини, злегка натискаючи на лівий та правий бік пристрою.

Якщо трубопровід холодоагенту вже прокладено в стіні, слід виконати такі кроки:

1. Навісьте верхню частину внутрішнього блока на верхній гак монтажної пластини.
2. За допомогою кронштейна або клину підіпріть пристрій, залишаючи достатньо простору для підключення трубопроводу холодоагенту, сигнального кабелю та зливного шлангу.

1. Підключіть зливний шланг і трубопровід холодоагенту (інструкції див. у розділі «Підключення трубопроводу холодоагенту» у цьому посібнику).
2. Залиште точку підключення труби відкритою для проведення перевірки на відсутність витоків (див. розділи «Електричні перевірки» та «Перевірки на відсутність витоків» у цьому посібнику).
3. Після виконання перевірки на відсутність витоків оберніть точку підключення ізоляційною стрічкою.
4. Приберіть кронштейн або клин, які піднімають пристрій.
5. Притисніть нижню частину пристрою донизу з рівномірним зусиллям. Продовжуйте натискати, доки пристрій не клацне на гачках уздовж нижньої частини монтажної пластини.

Зверніть увагу, що гаки на монтажній пластині менші, ніж отвори у задній частині пристрою. Якщо місця для підключення вбудованих труб до внутрішнього блока немає, пристрій можна регулювати у напрямку ліворуч або праворуч приблизно на 30-50 мм (1,18-1,95 дюйм.), залежно від моделі.

Переміщеменелівідруєн нідправоруч

4.3 Монтаж зовнішнього блока

Встановіть пристрій, дотримуючись місцевих правил та нормативно-правових актів, при цьому вони можуть дещо відрізнятися в залежності від регіону.

4.3.1 Інструкції з монтажу — зовнішній блок

Крок 1: Виберіть місце монтажу

Перед монтажем зовнішнього блока слід вибрати відповідне місце. Нижче наведено стандартні вимоги, які допоможуть вибрати відповідне місце для монтажу пристрою.

Правильні місця для монтажу відповідають таким стандартним вимогам:

• Відповідає усім вимогам щодо простору, зазначених у Вимогах щодо монтажного простору вище.
  • Гарна циркуляція повітря і вентиляція;

- Тверда та міцна поверхня з достатньою вантажністю, де пристрій не буде вібрувати;

- Шум, який видає пристрій, не заважатиме іншим;

- Захищене від тривалої дії прямих сонячних променів або дощу.

- Якщо очікується снігопад підніміть пристрій над монтажною планкою для уникнення утворення криги та пошкодження обмотки. Встановіть пристрій достатньо високо для того, щоб він був розташований понад середньою висотою снігу. Мінімальна висота повинна становити 18 дюймів.

ЗАБОРОНЯЄТЬСЯ монтувати пристрій в таких місцях:

• Біля перешкоди, яка блокує повітровпускні та повітровипускні отвори;
• Біля жвавих вулиць, місцях з великим скупченням людей або там, де шуми від блока заважатимуть іншим;
• Поблизу тварин або рослин, які можуть постраждати через викид гарячого повітря;
• Поблизу джерел легкозаймистого газу;
• У місцях з підвищеним рівнем утворення пилу.
• У місцях з підвищеним рівнем солоного повітря.

Якщо пристрій наражається на дію сильного вітру: Установіть пристрій так, щоб вентилятор випускного повітря перебував під кутом 90° у напрямку вітру. За потреби встановіть перед пристроєм бар'єр, щоб захистити його від надзвичайно сильних вітрів. Див. малюнки нижче.

Якщо пристрій часто наражається на дію сильного дощу чи снігу:

Побудуйте навіс над пристроєм для його захисту від дощу або снігу. Стежте, щоб не заблокувати потік повітря навколо пристрою.

Якщо пристрій часто наражається на дію солоного повітря (на узбережжі):

Використовуйте зовнішній блок, призначений спеціально для запобігання утворення корозії.

Крок 2: Встановіть зливний патрубок (лише для пристрою із тепловим насосом)

Перш ніж пригвинчувати зовнішній блок, слід установити зливний патрубок у нижній частині пристрою. Зверніть увагу, що існує два різних типи зливних патрубків залежно від типу зовнішнього блока.

Якщо зливний патрубок постачається разом із гумовим ущільненням (див. Мал. А), необхідно зробити наступне:

1. Установіть гумове ущільнення на кінці зливного патрубка, який буде підключено до зовнішнього блока.
2. Вставте зливний патрубок в отвір на основній панелі пристрою.

3. Повертайте зливний патрубок під кутом 90 °, доки він не клацне на передньому боці пристрою.

4. Підключіть подовжувач зливного шлангу (не входить до комплекту) до зливного патрубка, щоб перенаправити воду з блока у режимі нагрівання.

Якщо зливний патрубок постачається із гумовим ущільненням (див. Мал. В), необхідно зробити наступне:

1. Вставте зливний патрубок в отвір на основній панелі пристрою. Зливний патрубок клацне.
2. Підключіть подовжувач зливного шлангу (не входить до комплекту) до зливного патрубка, щоб перенаправити воду з блока у режимі нагрівання.

Отвір для піддона в основі зовнішнього блока

(A)
(B)

УВАГА! У холодних умовах стежте, щоб зливний шланг знаходився максимально вертикально, щоб забезпечити швидкий злив води. Якщо вода стікає надто повільно, вона може замерзнути в шлангу і залити пристрій.

4 Монтаж

Крок 3: Закріпіть зовнішній блок за допомогою анкерних болтів

Зовнішній блок може бути закріплений анкером до підлоги або до настінної скоби болтом (M10). Підготуйте монтажну базу пристрою відповідно до наведених нижче габаритів.

Нижче наведено перелік розмірів зовнішніх блоків і відстані між монтажними ніжками. Підготуйте монтажну базу пристрою відповідно до наведених нижче габаритів.

Якщо пристрій буде встановлено на підлозі чи бетонній монтажній платформі, то слід виконати такі кроки:

1. Позначте положення чотирьох розширювальних болтів, базуючись на схемі розмірів.

2. Попередньо просвердліть отвори під розпірні болти.

3. Закрутіть гайку на кінці кожного з розпірних болтів.
4. Забийте розпірні болти в попередньо просвердлені отвори за допомогою молотка.

4 Монтаж

1. Викрутіть гайки з розпірних болтів і встановіть на них зовнішній блок.
2. Закрутіть шайбу на кожний розпірний болт, а потім вкрутіть гайки.
3. Міцно затягніть кожну гайку за допомогою ключа.

ПОПЕРЕДЖЕННЯ! Під

час свердління бетону рекомендуємо носити захисні окуляри.

Якщо пристрій буде встановлено на настінний кронштейн, то слід виконати такі кроки:

УВАГА! Переконайтеся, що стіна виконана із суцільної цегли, бетону або аналогічного міцного матеріалу. Стіна повинна мати вантажність, щонайменше у чотири рази більшу, ніж маса пристрою.

1. Позначте положення отворів у скобі, базуючись на схемі розмірів.
2. Попередньо просвердліть отвори під розпірні болти.
3. Закрутіть шайбу та гайку на кінці кожного з розпірних болтів.
4. Просуньте розпірні болти через отвори у монтажних кронштейнах, перемістіть монтажних кронштейни у відповідне положення, після цього забийте розпірні болти в стіну.
5. Переконайтеся, що монтажні кронштейни суміщено.
6. Обережно підніміть блок і поставте його монтажні ніжки на кронштейни.

7. Міцно пригвинтіть пристрій до кронштейнів.

8. Якщо дозволяється, встановіть пристрій із гумовими ущільненнями для зменшення вібрацій та шуму.

Крок 4: Підключіть сигнальний кабель і кабель живлення

Клемний блок зовнішнього блока захищено кришкою кабельного ящика на бічній стороні блока.

На внутрішньому боці кришки кабельного ящика надруковано комплексну схему.

ПОПЕРЕДЖЕННЯ! Перш ніж виконувати електромонтажні роботи, слід знеструмити систему.

1. Підготуйте кабель до підключення: Виберіть правильний кабель, використовуючи розділ «Типи кабелів» на сторінці 145.

Необхідний діаметр кабелю живлення, сигнального кабелю, запобіжника і перемикач можна визначити за максимальним струмом пристрою. Максимальний струм вказано на табличці, розташованій на бічній панелі пристрою.

У Північній Америці необхідно вибрати правильний розмір кабелю відповідно до мінімального нульового струму, зазначеного на паспортній табличці пристрою.

- Зніміть гумову ізоляцію з обох кінців кабелю за допомогою інструмента для зняття ізоляції на відстані приблизно 40 мм (1,57 дюйм.) від внутрішньої частини проводів.

4 Монтаж

-Зніміть ізоляцію з кінців дротів.

- Затисніть підковоподібні наконечники на кінцях проводів за допомогою обтискних щипців.

Під час опресування дротів, переконайтеся, що чітко можете відрізнити дріт під напругою з позначкою «L» від інших дротів.

ПОПЕРЕДЖЕННЯ! Усі електромонтажні роботи повинні виконуватися суворо у відповідності до електромонтажної схеми, зазначеної всередині кришки кабельного ящика зовнішнього блока.

1. Відкрутіть і зніміть кришку кабельного ящика.

2. Викрутіть кабельний затискач під клемним блоком і відкладіть убік.

3. Підключіть дроти відповідно до електромонтажної схеми і надійно пригвинтіть и-подібне вушко кожного дроту до відповідної клеми.

4. Після перевірки безпечності підключень, щоб запобігти потраплянню дощової води на клему, скрутіть дроти навколо у петлю.

5. Прикріпіть кабель до блока за допомогою кабельного затискача. Щільно пригвинтіть кабельний затискач донизу.

6. Ізолюйте дроти ізоляційною стрічкою з ПВХ. Упорядкуйте їх так, щоб вони не торкались електричних або металевих деталей.

7. Установіть кришку кабельного ящика збоку пристрою і прикрутіть її.

Якщо кабельний затискач виглядає так, як зображений нижче, виберіть відповідний наскрізний отвір відповідно до діаметра дроту.

Ответрехретрмэрвіл, Малень, мійсфиликий, середній

Якщо ткабелівніє підкаєзленийнонафіжньєм thevinom, використайте стяжку для міцної фіксації.

У Північній Америці

1. Зніміть кришку кабельного ящика на пристрої, від'єднавши 3 гвинти.
2. Зніміть кришки на панелі кабельних каналів.
3. Тимчасово встановіть електромонтажні трубки (не включені до комплекту постачання) на панелі кабельних каналів.
4. Належним чином під'єднайте джерело живлення та лінії низької напруги до відповідних клем на клемному блоці.
5. Виконайте заземлення блока у відповідності до місцевих правил.

4 Монтаж

1. Переконайтеся, що довжина кожного дроту на декілька дюймів довша ніж довжина, необхідна для проводки.
2. Використайте замкові гайки для закріплення електромонтажних трубок.

5 Підключення трубопроводу холодоагенту

Під час підключення трубопроводу холодоагенту забороняється допускати потрапляння інших речовин або газів, окрім зазначеного холодоагенту. Наявність інших газів або речовин знижує продуктивність пристрою і може спричинити аномально високий тиск у контурі охолодження. Це може спричинити вибух та травми.

У наведеній нижче таблиці вказані значення максимальної довжини й висоти скидання трубопроводу.

Максимальна довжина та висота перепаду трубопроводу холодоагенту відповідно до моделі пристрою

Довжина трубопроводу холодоагенту впливає на продуктивність і енергоефективність пристрою. Номінальна ефективність тестується на пристроях із довжиною труби 5 м (16,5 футів) (У Північній Америці стандартна довжина труби — 7,5 м (25’). Для зниження вібрації й надмірного шуму необхідна мінімальна довжина труби 3 м. У певних тропічних регіонах для моделей, в яких використовується холодоагент R290, холодоагент не може додаватися, і максимальна довжина трубопроводу холодоагенту не повинна перевищувати 10 м (32,8 футів).

Модель	Потужність (БТО/год)	Макс. довжина (м)	Макс. висота скидання (м)
Спліт-система кондиціонування повітря інверторного типу R410A, R32	< 15,000	25 м (82 фт) 10 м	(33 фт)
	≥ 15,000 і < 24,000	30 м (98,5 фт)	20 м (66 фт)
	≥ 24,000 і < 36,000	50 м (164 фт)	25 м (82 фт)
Спліт-система кондиціонування повітря із фіксованою швидкістю R22	< 18,000	10 м (33 фт) 5 (16	футів)
	≥ 18,000 та < 21,000	15 (49 футів)	8 (26 футів)
	≥ 21,000 та < 35,000	20 м (66 фт) 10 м	(33 фт)
Спліт-система кондиціонування повітря із фіксованою швидкістю R410A, R32	< 18,000	20 м (66 фт) 8 (26	футів)
	≥ 18,000 та < 36,000	25 м (82 фт) 10 м	(33 фт)

5 Підключення трубопроводу холодоагенту

5.1 Інструкції з підключення — трубопровід холодоагенту

Крок 1: Обріжте труби

Під час підготування трубопроводів холодоагенту будьте особливо обережні під час їх правильного розрізання і розвальцьовування. Це забезпечить ефективну роботу і зведе до мінімуму потребу в подальшому техобслуговуванні.

1. Виміряйте відстань між внутрішнім і зовнішнім блоками.
2. Відріжте трубу трохи довше від відміряної відстані за допомогою станка для різки труб.
3. Переконайтеся, що трубу обрізано точно під кутом 90°.

ПОПЕРЕДЖЕННЯ! Уважно стежте, щоб не пошкодити, не утворити вм'ятини чи не деформувати трубу під час різання. Це спричинить суттєве зниження теплової ефективності пристрою.

Крок 2: Видаліть задирки та ошурки

Задирки та ошурки можуть вплинути на герметичне ущільнення підключення трубопроводу холодоагенту. їх потрібно видаляти повністю.

1. Щоб не допустити потрапляння задирок та ошурок у трубу, тримайте її під кутом вниз.

2. Видаліть усі задирки з обрізаної частини труби за допомогою свердла для розширення отворів або інструмента для видалення задирок.

Крок 3: Розвальцюйте кінці труб

Для досягнення герметичного ущільнення важливо виконати розвальцьовування правильно.

1. Щоб запобігти потраплянню сторонніх матеріалів в трубу, після видалення задирок з обрізаної труби заклейте кінці стрічкою з ПВХ.
2. Обгорніть трубу ізоляційним матеріалом.
3. Закрутіть конусні гайки на обидва кінці труби. Переконайтеся, що вони спрямовані в правильному напрямку, оскільки після розвальцьовування їх не можна буде закрутити або змінити напрямок.

Конуфайна пайтка

Меджартруба

1. Коли будете готові виконати роботи розвальцьовування, зніміть стрічку з ПВХ з кінців труби.

5 Підключення трубопроводу холодоагенту

1. Затисніть форму для розвальцьовування на кінці труби. Кінець труби повинен виходити за край форми для розвальцьовування відповідно до габаритів, зазначених у таблиці нижче.

Подовження трубопроводу за межі форми для розвальцьовування

Зовнішній діаметр труби (мм)	A (мм)
	Мін. Макс.
Діаметр 6,35 мм(0,25 дюйм.)	0,7 мм(0,0275 дюйм.)	1,3 мм(0,05 дюйм.)
Діаметр 9,52 мм(0,375 дюйм.)	1,0 мм(0,04 дюйм.)	1,6 мм(0,063 дюйм.)
12,7 ( 0,5") 1,0 мм (0,04 дюйм.)		1,8 мм(0,07 дюйм.)
Діаметр 16 мм(0,63 дюйм.)	2,0 мм(0,078 дюйм.)	2,2 мм(0,086 дюйм.)
19 ( 0,75") 2,0 мм (0,078 дюйм.)		2,4 (0,094")

1. Розташуйте інструмент для розвальцьовування труб у формі.

2. Повертайте ручку інструмента для розвальцьовування труб за годинниковою стрілкою, доки трубу не буде розвальцьовано повністю.

3. Вийміть інструмент для розвальцьовування труб та форму для розвальцьовування, а потім огляньте кінець труби на відсутність тріщин і рівномірність розвальцьовування.

Крок 4: Підключіть труби

Під час підключення трубопроводів холодоагенту стежте, щоб не перевищувати крутний момент або не деформувати трубопровід. Спершу слід підключити трубу низького тиску, а потім трубу високого тиску.

Під час згинання з'єднувального трубопроводу холодоагенту мінімальний радіус згинання становить 10 см.

5.2 Інструкції щодо підключення трубопроводу до внутрішнього блока

1. Сумістіть центр двох труб, які ви підключатимете.

5 Підключення трубопроводу холодоагенту

1. Якомога сильніше затягніть конусну гайку вручну.
2. Затисніть гайку на трубках пристрою за допомогою гайкового ключа.
3. Міцно притискаючи гайку на трубках пристрою, затягніть конусну гайку за допомогою динамометричного ключа з крутним моментом, зазначеним у таблиці вимог до крутного моменту. Злегка ослабте конусну гайку, а потім знову затягніть.

Вимоги до крутного моменту

Зовнішній діаметр труби (мм)	Крутний момент (Н•м)	Розмір розвальцьовування (В) (мм)	Форма розвальцьовування
Діаметр 6,35 мм (0,25 дюйм.)	18~20 (180~200 кгс/см)	8,4~8,7 (0,33~0,34")
Діаметр 9,52 мм (0,375 дюйм.)	32~39 (320~390 кгс/см)	13,2~13,5 (0,52~0,53")
Діаметр 12,7 мм (0,5 дюйм.)	49~59 (490~590 кгс/см)	16,2~16,5 (0,64~0,65")
Діаметр 16 мм (0,63 дюйм.)	57~71 (570~710 кгс/см)	19,2~19,7 (0,76~0,78")
∅ 19 (∅ 0,75")	67~101 (670~1010 кгс/см)	23,2~23,7 (0,91~0,93")

ПОПЕРЕДЖЕННЯ! Надмірне зусилля може спричинити злам гайки або пошкодження трубопроводу холодоагенту. Забороняється перевищувати вимоги щодо крутних моментів, зазначені в таблиці вище.

5 Підключення трубопроводу холодоагенту

5.3 Інструкції щодо підключення трубопроводу до зовнішнього блока

1. Відкрутіть кришку з вентиля збоку зовнішнього блока.
2. Зніміть захисні ковпачки з кінців вентилів.
3. Сумістіть розвальцьовані кінці труб з кожним вентилем і якомога щільніше затягніть конусну гайку вручну.
4. Затисніть корпус вентиля за допомогою гайкового ключа. Забороняється затягувати гайку, яка ущільнює вентиль обслуговування.

1. Міцно притискаючи корпус вентиля, затягніть конусну гайку за допомогою динамометричного ключа з правильними значеннями крутного моменту.
2. Злегка ослабте конусну гайку, а потім знову затягніть.
3. Повторіть кроки 3-6 для решти труби.

УВАГА! Перевищення крутного моменту під час затягування конусної гайки може спричинити відскакування інших деталей вентиля.

6.1 Підготовка та заходи безпеки

Повітря та сторонні речовини в контурі холодоагенту можуть спричинити ненормальне підвищення тиску, що може спричинити пошкодження кондиціонера, зниження його ефективності та травми. Щоб видалити з контуру холодоагенту повітря, а з системи газ і вологу, що не конденсується, використовуйте вакуумний насос і манометр колектору.

Видалення повітря слід виконувати під час першого монтажу та після транспортування пристрою.

6.1.1 Перед виконанням видалення повітря

• Переконайтеся, що з'єднувальні трубки між внутрішнім і зовнішнім блоками надійно приєднані.

• Переконайтеся, що всю проводку підключено правильно.

6.1.2 Інструкції з видалення повітря

1. Підключіть заправний шланг манометра до сервісного отвору на вентилі низького тиску на зовнішньому блоці.
2. Підключіть інший заправний шланг від манометра колектору до вакуумного насоса.
3. Відкрийте бік низького тиску манометра колектору. Тримайте бік високого тиску закритим.
4. Щоб стравити повітря з системи, увімкніть вакуумний насос.
5. Запускайте вакуумний насос протягом щонайменше 15 хвилин, або доки на манометрі не з'явиться значення -76 см рт. ст. (-105 Па).

1. Закрийте бік низького тиску манометра колектору та вимкніть вакуумний насос.
2. Зачекайте впродовж 5 хвилин, а потім переконайтеся, що тиск у системі не змінився.
3. Якщо тиск у системі змінився, див. розділ «Перевірка на відсутність витоку газу», щоб отримати інформацію про те, як перевірити систему на відсутність витоків. Якщо тиск у системі не змінився, відкрутіть ковпачок з вентиля (вентиля високого тиску).
4. Вставте шестигранний гайковий ключ у вентиль (вентиль високого тиску) і відкрийте його, повернувши ключ на 1/4 оберту проти годинникової стрілки. На слух визначте, що газ більше не виходить з системи, і через 5 секунд закрийте вентиль.
5. Стежте за манометром впродовж однієї хвилини, щоб переконатися, що тиск не змінився. На манометрі має відображатися значення тиску, трохи вище від атмосферного.
6. Витягніть заправний шланг з сервісного отвору.

1. Повністю відкрийте вентилі високого та низького тиску за допомогою шестигранного ключа.
2. Затягніть кришки клапанів на всіх трьох вентилях (сервісного отвору, високого та низького тиску) вручну. За потреби можна додатково затягнути його за допомогою динамометричного ключа.

УВАГА! Відкриваючи штоки вентиля, повертайте шестигранний ключ до клацання біля обмежувача ходу. Не намагайтеся відкрити вентиль, застосовуючи зусилля.

6.1.3 Примітка щодо додавання холодоагенту

Деякі системи потребують доливання холодоагенту залежно від довжини труб. Типова довжина труб залежить від місцевих норм. Наприклад, для Північної Америки типова довжина труб складає 7,5 м (25 фт). В інших регіонах типова довжина труб складає 5 м (16 фт). Холодоагент необхідно заряджати із службового порту на клапані низького тиску, що розташований на зовнішньому блоці. Додатковий холодоагент, який потрібно долити, можна розрахувати за формулою:

Додатковий холодоагент на довжину труби

Довжина з'єднувальної труби (м)	Метод продування повітрям	Додатковий холодоагент
< Типова довжина труби	Вакуумний насос	Не застосовується
> Типова довжина труби	Вакуумний насос	Для рідини: Діаметр 6,35 мм(0,25 дюйм.)R32:(довжина труби – типова довжина)х 12 г/м(довжина труби – типова довжина)х 0,13 унції/футR290:(довжина труби – типова довжина)х 10 г/м(довжина труби – типова довжина)х 0,10 унції/футR410A:(довжина труби – типова довжина)х 15 г/м(довжина труби – типова довжина)х 0,16 унції/футR22:(довжина труби – типова довжина)х 20 г/м(довжина труби – типова довжина)х 0,21 унції/фут	Для рідини: Діаметр 9,52 мм(0,375 дюйм.)R32:(довжина труби – типова довжина)х 24 г/м(довжина труби – типова довжина)х 0,26 унції/фут(довжина труби – типова довжина)х 18 г/м(довжина труби – типова довжина)х 0,19 унції/футR410A:(довжина труби – типова довжина)х 30 г/м(довжина труби – типова довжина)х 0,32 унції/футR22:(довжина труби – типова довжина)х 40 г/м(довжина труби – типова довжина)х 0,42 унції/фут

Для пристрою, що працює з холодоагентом R290, загальна кількість холодоагенту, яку потрібно залити, не перевищує: 387 г (<=9000 БТО/год), 447 г (>9000 БТО/год і <=12 000 БТО/год), 547 г (>12 000 БТО/год і <=18 000 БТО/год), 632 г (>18 000 БТО/год і <=24 000 БТО/год).

УВАГА! Забороняється змішувати холодоагент різних типів.

7 Перевірки на відсутність витоку струму і газу

Перед пробним запуском слід виконати такі кроки:

• Перевірка електробезпеки: переконайтеся, що електрична система пристрою безпечна і працює належним чином.
• Перевірка на відсутність витоку газу: перевірте всі підключення конусних гайок і переконайтеся, що в системі немає витоків.
• Переконайтеся, що вентилі газу та рідини (високого і низького тиску) нормально відкриті.

7.2 Перевірка електричної безпеки

Після монтажу слід переконатися, що всю електропроводку прокладено відповідно до місцевих і національних норм та інструкції з монтажу.

Слід перевірити заземлення

Слід виміряти опір заземлення через візуальне відображення та за допомогою тестера опору заземлення. Опір заземлення має бути нижчим за 0,1. Примітка: Це може бути необов'язковим у деяких регіонах Північної Америки.

Під час пробного запуску

Слід перевірити систему на відсутність витоку струму

Під час пробного запуску слід провести комплексне випробування на відсутність витоку струму за допомогою електричного щупа та мультиметра.

У разі виявлення витоку струму слід негайно вимкнути пристрій і викликати кваліфікованого електрика, щоб знайти й усунути причину витоку.

Це може бути необов'язковим у деяких регіонах Північної Америки.

Уся проводка повинна відповідати місцевим і державним електротехнічним нормам і її дозволяється прокладати лише кваліфікованому електрику.

7.3 Перевірки витоків газу

Існують два способи перевірки витоків газу.

Мильний розчин

Мильний розчин чи рідкий мийний засіб слід нанести за допомогою м'якого пензля на всі точки підключення труб на внутрішньому та зовнішньому блоках. Бульбашки свідчать про наявність витоку.

Детектор витоку

У разі використання детектора витоку див. інструкції щодо його правильного використання в посібнику з експлуатації пристрою.

Переконавшись, що всі точки підключення труб НЕ мають витоків, кришку вентиля на зовнішньому блоці слід повернути.

A: Запірний клапан низького тиску

В: Запірний клапан високого тиску

С та D: Конусні гайки на внутрішньому блоці

8.1 Інструкції щодо пробного запуску

Пробний запуск слід виконувати впродовж щонайменше 30 хвилин.

1. Підключіть пристрій до розетки електроживлення.

2. Щоб увімкнути пристрій, натисніть кнопку ON/OFF (УВІМК./ВІМК.) на пульті дистанційного керування.

3. Щоб вибирати наведені нижче функції, натискайте кнопку MODE (РЕЖИМ):

•COOL (ОХОЛОДЖЕННЯ): вибір мінімальної температури
- НЕАТ (ОБІГРІВАННЯ): вибір максимальної температури

1. Слід дати кожній функції попрацювати впродовж 5 хвилин, а потім виконати такі перевірки:

Список перевірок, які мають бути виконані	Пройдено / Не пройдено
Витоку струму немає
Пристрій заземлено належним чином
Усі електричні клеми закрито належним чином
Внутрішній та зовнішній блоки установлено надійно
Жодні точки підключення труб не протікають	Зовнішній (2):	Внутрішній (2):
Вода зливається зі зливного шлангу належним чином
Усі трубопроводи ізольовано належним чином
Пристрій виконує функцію COOL (ОХОЛОДЖЕННЯ) належним чином

Пристрій виконує функцію НЕАТ (ОБІГРІВАННЯ) належним чином
Жалюзі внутрішнього блока обертаються належним чином
Внутрішній блок реагує на команди пульта дистанційного керування

Під час експлуатації тиск у контурі холодоагенту підвищується. При цьому можуть виникнути витоки, яких не було виявлено під час попередньої перевірки на відсутність витоків. Під час пробного запуску виділіть час на ретельну перевірку трубопроводу холодоагенту на відсутність витоків. Інструкції див. у розділі «Перевірка на відсутність витоку газу».

1. Після завершення пробного запуску і підтвердження того, що всі контрольні точки в переліку перевірок до виконання, ПРОЙДЕНО, слід виконати такі дії:

– Поверніть пристрій до нормальної робочої температури за допомогою пульта дистанційного керування.
– Обгорніть ізоляційною стрічкою внутрішні підключення трубопроводів холодоагенту, які залишилися відкритими під час монтажу внутрішнього блока.

Якщо оточуюча температура нижче 17°C (62°F)

Коли температура навколишнього середовища нижче за 17 °C, пульт дистанційного керування не можна використовувати для вмикання функції Cool (Охолодження). У цьому випадку для перевірки функції Cool (Охолодження) можна натиснути кнопку Manual Control (Ручне Керування).

1. Підніміть передню панель внутрішнього блока до клацання.

2. Кнопка MANUAL CONTROL (РУЧНЕ КЕРУВАННЯ) розташована на правому боці пристрою. Щоб вибрати функцію COOL (ОХОЛОДЖЕННЯ), двічі натисніть цю кнопку.

3. Виконайте пробний запуск як зазвичай.

9.1 Чищення внутрішнього блока

УВАГА! Перш ніж виконувати чищення або техобслуговування, слід вимикати кондиціонер і знеструмлювати його.

Пристрій дозволяється протирати тільки м'якою сухою тканиною. Якщо пристрій дуже забруднений, його дозволяється протирати ганчіркою, змоченою теплою водою.

УВАГА! Забороняється використовувати для чищення пристрою хімічні речовини або змочені хімічними речовинами ганчірки.

УВАГА! Забороняється використовувати для чищення пристрою бензин, розчинники для фарби, шліфувальний порошок чи інші розчинники. Їх використання може спричинити утворення тріщин або деформації пластикової поверхні.

УВАГА! Забороняється чистити передню панель водою, температура якої перевищує 40 °C (104 °F). Це може призвести до деформації або знебарвлення панелі.

9.2 Чищення повітряного фільтра

Закупорення кондиціонера може знизити продуктивність охолодження пристрою, а також нашкодити вашому здоров'ю. Фільтр слід чистити раз на два тижні.

1. Підніміть передню панель внутрішнього блоку.
2. Візьміться за вкладку на кінці фільтра, підніміть її вгору, а потім потягніть на себе.
3. Тепер витягніть фільтр.
4. Якщо у фільтрі встановлено невеликий дезодоруючий фільтр, від'єднайте його від більшого фільтра. Очистіть дезодоруючий фільтр за допомогою ручного пилососа.
5. Промийте великий повітряний фільтр теплою водою з милом. Слід використовувати м'який мийний засіб.
6. Промийте фільтр прісною водою, а потім струсіть зайву воду.
7. Висушіть його в проходному сухому місці якомога далі від прямих сонячних променів.
8. Коли дезодоруючий фільтр висохне, знову закріпіть на більшому фільтрі, а потім вставте назад у внутрішній блок.
9. Закрийте передню панель внутрішнього блоку.

9 Догляд та техобслуговування

УВАГА! Забороняється торкатися дезодоруючого (плазмового) фільтра впродовж щонайменше 10 хвилин після вимкнення пристрою.

УВАГА!

• Перш ніж заміняти або чистити фільтр, пристрій слід вимикати й знеструмлювати.

•Під час зняття фільтра забороняється торкатися металевих частин пристрою. Гострі металеві краї несуть небезпеку порізів.

•Забороняється промивати внутрішню частину внутрішнього блоку водою. Це може пошкодити ізоляцію і спричинити ураження електричним струмом.

- Під час сушіння фільтр слід берегти від прямих сонячних променів. Якщо цього не робити, фільтр може зменшитися.

9 Догляд та техобслуговування

9.3 Техобслуговування — довгі періоди без використання

Якщо кондиціонер не планують використовувати протягом тривалого часу, слід виконати такі дії:

Очистити всі фільтри

Увімкнути функцію FAN (ВЕНТИЛЯЦІЯ), доки пристрій не висохне повністю

Втукну Off the spirit and пристрій

Вийняти батарейки з пульта дистанційного керування

9.4 Техобслуговування — перевірка перед початком сезону

Після тривалого невикористання або перед періодами частого використання, слід виконати такі дії:

Переконатися, що проводку не пошкоджено

Очистити всі фільтри

Переконатися, що витоків немає

Переконатися, що всі повітровпускні та повітровипускні отвори не заблоковано

УВАГА! Якщо виникла БУДЬ-ЯКА з наведених нижче умов, слід негайно вимкнути пристрій!

•Кабель живлення пошкоджений або гарячий.
•Чути запах гару.
•Пристрій видає гучні або незвичайні звуки.
•Перегорів запобіжник або часто спрацьовує автоматичний вимикач.

- Вода або інші предмети потрапили всередину пристрою або витекли з нього.

- Забороняється намагатися виконати ремонт самотужки! Негайно зверніться до авторизованої компанії з техобслуговування!

10.1 Розповсюджені проблеми

Наведені нижче проблеми не є несправністю, і в більшості ситуацій не вимагають ремонту.

Проблема Можно ві причини
Пристрій не вмикається під час натискання кнопки ON/OFF (УВІМК / ВІМК)	Пристрій оснащено функцією захисту від перевантаження, активною впродовж трьох хвилин. Впродовж трьох хвилин після вимикання пристрій не можна перезапустити.
Пристрій перемикається в режиму COOL/HEAT (ОХОЛОДЖЕННЯ/ ОБІГРІВАННЯ) у режим FAN (ВЕНТИЛЯЦІЯ)	Пристрій може змінювати налаштування для запобігання утворенню інею на ньому. Щойно температура підвищиться, пристрій знову перемкнється у попередній режим.
	Досягнуто заданої температури, після чого пристрій вимкнув компресор. Пристрій продовжить роботу, коли температура знову зміниться.
Білий туман виділяється з внутрішнього блока	У вологих районах значна різниця між температурою повітря в приміщенні та кондиційованого повітря може спричинити появу білого туману.
Білий туман виділяється з внутрішнього та зовнішнього блоків	Коли пристрій перезавантажується в режимі НЕАТ (ОБІГРІВАННЯ) після розморожування, через вологу, що утворилася в процесі розморожування, може виділятися білий туман.
З внутрішнього блоку чути шуми	Під час скидання положення жалюзі може бути чутно шум повітря.
	Після запуску пристрою в режимі НЕАТ (ОБІГРІВ) пластикові деталі можуть скрипіти через розширення та стиснення.

10 Усунення несправностей

Звнутрішнього та зовнішнього блоку чути шуми	Низький шиплячий звук під час експлуатації: цей шум не є ознакомю несправності і його причиною є витік газоподібного холодоагенту через внутрішній і зовнішній блоки.
	Низький шиплячий звук під час запуску системи, відразу після зупинки роботи або під час розморожування: цей шум не є ознакомю несправності і його причиною є зупинка або зміна напрямку потоку холодоагенту.
	Скриплячий звук: причиною скриплячого звуку може бути звичайне розширення і стиснення пластикових та металевих деталей через зміни температури під час експлуатації.

Проблема Можно ві причини
З зовнішнього блоку чути шуми Пристрій видає різні звуки залежно від поточного режиму роботи.
Пил виходить з внутрішнього і зовнішнього блоків	Під час тривалого простою в пристрої може накопичуватися пил, який виділяється під час увімкнення пристрою. Цю проблему можна усунути, накриваючи пристрій на період тривалого простою.
Неприємний запах з пристрою Пристрій може поглинати запахи з навколишнього середовища (наприклад, меблів, приготування їжі, сигарет тощо), які виділяються під час експлуатації.
Вентилятор зовнішнього блоку не працює	Під час експлуатації швидкість вентилятора регулюється для оптимізації роботи виробу.
Робота нестабільна чи непередбачувана або пристрій не реагує на команди	Перешкоди від веж стільникового зв'язку і віддалених підсилювачів можуть спричинити несправність пристрою.У цьому випадку слід виконати такі дії:Вимкнути, а потім знову ввімкнути живлення.Щоб відновити експлуатацію, слід натиснути кнопку ON/OFF (УВІМК/ВИМК) на пульті дистанційного керування.

Якщо проблему не буде усунуто, зверніться до місцевого дилера або найближчого сервісного центру. Надайте їм докладний опис несправності пристрою, а також номер моделі.

10.2 Усунення несправностей

У разі виникнення проблем, перш ніж звертатися до ремонтної компанії, перевірте наведені нижче пункти.

Проблема Можно ві причини Усунення
Погана продуктивність охолодження	Можливо, налаштовано температуру, що є вищою, ніж температура навколишнього середовища
	Теплообмінник на внутрішньому або зовнішньому блоку забруднений
	Повітряний фільтр забруднений
	Повітровпускний чи повітровипускний отвори якогось з блоків закупорено
	Двері й вікна відчинено
	Під впливом сонячних променів виділяється надмірне тепло
	У приміщення забагато джерел тепла (людей, комп'ютерів, електричних приладів тощо)
	Низький рівень холодоагенту через витік або внаслідок тривалого використання
	Функцію SILENCE (ТИХИЙ) активовано (додаткова функція)

10 Усунення несправностей

Проблема Можнові причини Усунення
Блок не працює	Збій живлення	Слід дочекатися, доки живлення буде відновлено
	Живлення вимкнуто Живлення слід увімкнути
	Запобіжник згорів Запобіжник слід замінити
	Батарейки в пульті дистанційного керування повністю розряджено	Замінити батарейки
	Функцію захисту від перевантаження впродовж трьох хвилин активовано	Слід зачекати три хвилини після перезапуску пристрою
	Таймер активовано Таймер слід вимкнути
Пристрій часто запускається та зупиняється	Рівень холодоагенту в системі занизький чи зависокий	Слід перевірити пристрій на відсутність витоків і долити холодоагенту в систему.
	У систему потрапив нестиснений газ або волога.	Усуньте їх та заповніть систему холодагентом
	Компрессор несправний Замініть компресор
	Напруга зависока чи занизька Слід установити стабілізатор напруги
Погана продуктивність нагрівання	Температура зовнішнього повітря надзвичайно низька	Слід використовувати допоміжний нагрівальний прилад
	Холодне повітря потрапляє через двері й вікна	Слід переконатися, що всі двері й вікна зачинено під час використання
	Низький рівень холодоагенту через витік або внаслідок тривалого використання	Слід перевірити пристрій на відсутність витоків, за потреби виконати повторне ущільнення і долити холодоагенту
Індикатори продовжують блимати	Пристрій може припинити роботу або продовжувати працювати в безпечному режимі. Якщо індикатор продовжує блимати або з'являються коди помилок, слід зачекати приблизно 10 хвилин. Можново, проблему буде усунуто саму по собі. Якщо ні, живлення слід вимкнути, а потім знову ввімкнути. Пристрій слід увімкнути. Якщо проблему не буде усунено, живлення слід вимкнути й звернутися до найближчого сервісного центру.
Якщо з'являються коди помилок у вікні дисплея на внутрішньому блоці, вони розпочинаються із наступних літер: E(x), P(x), F(x) EH(xx), EL(xx), EC(xx) PH(xx), PL(xx), PC(xx)

10 Усунення несправностей

Якщо після перевірки й діагностики проблему не буде вирішено, пристрій слід вимкнути і звернутися до авторизованого сервісного центру.

11 Європейські директиви щодо утилізації

Цей пристрій містить холодоагент та інші потенційно небезпечні матеріали. Для утилізації цього пристрою законодавство передбачає спеціальні вимоги щодо збору та обробки відходів. Не дозволяється утилізувати цей виріб разом із побутовим сміттям або несортованими муніципальними відходами,

Утилізація цього побутового приладу доступна в таких формах:

• Утилізація пристрою у відповідній муніципальній компанії, що займається збиранням відходів електронних і електричних приладів.
• Безкоштовна передача продавцеві старого побутового приладу під час купівлі нового.
• Безкоштовна передача старого побутового приладу виробнику.
• Продаж побутового приладу сертифікованому пункту збирання металобрухту.

Особлива примітка

Утилізація цього пристрою в лісах або інших природних середовищах є небезпечною для вашого здоров'я і шкідливою для довкілля. Небезпечні речовини можуть просочуватися в грунтові води й потрапляти в ланцюг живлення.

Цей символ вказує, що після завершення терміну служби цей виріб заборонено утилізувати разом з іншими побутовими відходами. Використаний пристрій слід повернути до офіційного пункту прийому відходів електричних та електронних пристроїв на утилізацію. Контакти пунктів збирання можна дізнатися в органів місцевого самоврядування або у продавця, в якого ви придбали виріб. Кожне домогосподарство відіграє важливу роль у відновленні та утилізації старих побутових пристроїв. Належна утилізація використовуваних пристроїв запобігає можливим негативним наслідкам для довкілля і здоров'я людини.

12.1 Інструкція щодо фторованих газів

Цей виріб містить фторовані парникові гази.

Фторовані парникові гази зберігаються в герметично закритому обладнанні.

Монтаж, сервісне та технічне обслуговування, ремонт, перевірку обладнання на відсутність витоків або виведення обладнання з експлуатації, та перероблення виробів дозволено виконувати лише сертифікованим технікам.

Якщо пристрій оснащено системою виявлення витоків, то перевірки на відсутність витоку слід проводити щонайменше раз на 12 місяців, щоб забезпечити правильну експлуатацію пристрою.

Якщо виріб слід перевірити на відсутність витоків, слід вказати цикл перевірки, створити та зберегти записи перевірок на відсутність витоків.

Примітка: Для герметично закритого обладнання, пересувних та віконних кондиціонерів повітря і осушувачів повітря, в яких еквівалент CO₂ для фторованих парникових газів становить менше 10 тон, проведення перевірок витоку газу не є обов'язковим.

BEVPI

Назва моделі	Внутрішній блок BEVPI 090 BEVPI 120		BEVPI 180 BEVPI 240
	Зовнішній блок BEVPI 091 BEVPI 121		BEVPI 181 BEVPI 241
Холодоагент		R32 R32 R32	R32
Загальна кількість холодоагенту (г)		550 550 1100	1450
Потенціал глобального потепління (GWP)		675 675 675	675
Еквівалента CO2 (в тонах)		0.371	0.371	0.743 0.979
Захист від враження електричним струмом		Клас I Клас I	Клас I Клас I
Кліматичний клас		T1T1T1T1
Тип нагрівання		Тепловий насос	Тепловий насос	Тепловий насос	Тепловий насос
Підключення електроживлення		Зовнішній	Зовнішній	Зовнішній	Зовнішній
Pdesign C (Пдизайн Охолодження) (кВт)		2.7 3.5	5.2	7.0
Pdesign H (Пдизайн Обігрів) (кВт)		2,7 (у середньому за сезон в ЄС)	2,9 (у середньому за сезон в ЄС)	4,1 (у середньому за сезон в ЄС)	4,9 (у середньому за сезон в ЄС)
SEER/AEER/маса EER (Вт/Вт)		6,9 (SEER, ЄС)	7,0 (SEER, ЄС)	7,0 (SEER, ЄС)	6,5 (SEER, ЄС)
SCOP/ACOP/маса EER (Вт/Вт)		4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)
Рівень енергії — охолодження		A++ (ЄС)	A++ (ЄС)	A++ (ЄС)	A++ (ЄС)
Рівень енергії — обігрівання		A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)
Річне споживання енергії — охолодження (кВт-год)		137 175 260	877
Річне споживання енергії — обігрівання (кВт-год)		945 990 1435	1730
Заявлена потужність для розрахунку значення SCOP в номінальному розрахунковому режимі (кВт)		2.63	2.69 3.39	3.69
Резервна потужність обігрівання, припущена для розрахунку SCOP в номінальному розрахунковому режимі (кВт)		0.07	0.21 0.71	1.21
Потужність електричного нагрівача (Вт)		/	/	/	/
Споживана потужність під час охолодження (Вт)		/	/	/	/
Вхідна теплопровідність (Вт)		/	/	/	/
Напруга / частота (В / Гц)		220-240 В зм. струму 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза

13 Технічні характеристики

Назва моделі	Внутрішній блок BEVPI 090 BEVPI 120	BEVPI 180 BEVPI 240
	Зовнішній блок BEVPI 091 BEVPI 121	BEVPI 181 BEVPI 241
Робочий струм при охолодженні (А)	////
Робочий струм при обігріванні (А)	////
Рівень пригнічення шуму — внутрішній блок (дБА)	56 55 57 63
Рівень пригнічення шуму — зовнішній блок (дБА)	63 63 65 67
Обсяг потоку повітря (м ^3 /год)	416/309/230 584/	477/395 730/500/420	1020/830/640
Номінальна споживана потужність-EN 60335 (Вт)	2150 2150 250	3700
Номінальний вхідний струм EN 60335 (А)	10 10 13 19
Клас опору внутрішнього блока	IPX0 IPX0 IPX0 IPX0
Клас опору зовнішнього блока	IP24	IP24	IP24
Діаметр трубопроводу високого тиску (мм)	6,35 мм(1/4 дюйма)	6,35 мм(1/4 дюйма)	6,35 мм(1/4 дюйма)
Діаметр трубопроводу низького тиску (мм)	9,52 мм(3/8 дюйма)	9,52 мм(3/8 дюйма)	12,7 мм(1/2 дюйма)
Специфікація шнура електроживлення (мм ^2 )	1,5 x 3	1,5 x 3	1,5 x 3
Шнур для з'єднання внутрішнього тазовнішнього блоків (мм ^3 )	1,5 x 5	1,5 x 5	1,5 x 5
Макс. підйом (м)	10 10 20 25
Макс. довжина трубопроводу (м)	25 25 30 50
Додаткова кількість газу (г/м)	12 12 12 24
Внутрішній блок (ШхВхГ) мм	752 x 290 x 219	832 x 297 x 223	995 x 319 x 251
Зовнішній блок (ШхВхГ) мм	720 x 495 x 270	720 x 495 x 270	805 x 554 x 330
Маса внутрішнього блоку (кг)	8.5	9.5	12 15
Маса зовнішнього блоку (кг)	23 23 32 43

Примітка:

1. Ці характеристики є стандартними значеннями, розрахованими на основі номінальних робочих умов. Вони можуть відрізнятися в залежності від робочих умов.
2. Наша компанія здійснює постійне технічне вдосконалення. Перед внесенням будь-яких змін до технічних даних ви отримаєте попереднє сповіщення. Прочитайте паспортну табличку на кондиціонері.

Див. детальну інформацію щодо виробу, яка вимагається відповідно до Директиви № 206/2012, у буклеті із довідковим аркушем технічних даних.

BEHPI

Назва моделі	Внутрішній блок ВЕНРІ	090 ВЕНРІ 120 ВЕНРІ	180 ВЕНРІ 240
	Зовнішній блок ВЕНРІ	091 ВЕНРІ 121 ВЕНРІ	181 ВЕНРІ 241
Холодоагент		R32 R32 R32	R32
Загальна кількість холодоагенту (г)		550 550 1100	1450
Потенціал глобального потепління (GWP)		675 675 675	675
Еквівалента CO2 (в тонах)		0.371	0.371	0.743	0.979
Захист від враження електричним струмом		Клас I Клас I	Клас I Клас I
Кліматичний клас		T1T1T1T1
Тип нагрівання		Тепловий насос Тепловий насос Тепловий насос Тепловий насос
Підключення електроживлення		Зовнішній Зовнішній Зовнішній		Зовнішній
Pdesign C (Пдизайн Охолодження) (кВт)		2.7	3.5	5.2	7.0
Pdesign H (Пдизайн Обігрів) (кВт)		2,7 (у середньому за сезон в ЄС)	2,9 (у середньому за сезон в ЄС)	4,1 (у середньому за сезон в ЄС)	4,9 (у середньому за сезон в ЄС)
SEER/AEER/маса EER (Вт/Вт)		6,9 (SEER, ЄС)	7,0 (SEER, ЄС)	7,0 (SEER, ЄС)	6,5 (SEER, ЄС)
SCOP/ACOP/маса EER (Вт/Вт)		4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)	4,0 (SCOP, ЄС Помірний)
Рівень енергії — охолодження		A++ (ЄС)	A++ (ЄС)	A++ (ЄС)	A++ (ЄС)
Рівень енергії — обігрівання		A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)	A+ (у середньому за сезон в ЄС)
Річне споживання енергії — охолодження (кВт-год)		137 175 260	377
Річне споживання енергії — обігрівання (кВт-год)		945 990 1435	1730
Заявлена потужність для розрахунку значення SCOP в номінальному розрахунковому режимі (кВт)		2.63 2.69 3.39	3.69
Резервна потужність обігрівання, припущена для розрахунку SCOP в номінальному розрахунковому режимі (кВт)		0.07 0.21 0.71	1.21
Потужність електричного нагрівача (Вт)		/	/	/	/
Споживана потужність під час охолодження (Вт)		/	/	/	/
Вхідна теплопровідність (Вт)		/	/	/	/
Напруга / частота (В / Гц)		220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза

13 Технічні характеристики

Назва моделі	Внутрішній блок ВЕНРІ	090 ВЕНРІ 120 ВЕНРІ	180 ВЕНРІ 240
	Зовнішній блок ВЕНРІ	091 ВЕНРІ 121 ВЕНРІ	181 ВЕНРІ 241
Робочий струм при охолодженні (А)		/ / / /
Робочий струм при обігріванні (А)		/ / / /
Рівень пригнічення шуму — внутрішній блок (дБА)		56 55 57 63
Рівень пригнічення шуму — зовнішній блок (дБА)		63 63 65 67
Обсяг потоку повітря (м3/год)		416/309/230 584	477/395 730/500/420	1020/830/640
Номінальна споживана потужність-EN 60335 (Вт)		2150 2150 25	00 3700
Номінальний вхідний струм EN 60335 (А)		10 10 13 19
Клас опору внутрішнього блока		IPX0 IPX0 IPX0 IPX0
Клас опору зовнішнього блока		IP24 IP24 IP24 IP24
Діаметр трубопроводу високого тиску (мм)		6,35 мм(1/4 дюйма)	6,35 мм(1/4 дюйма)	6,35 мм(1/4 дюйма)	9,52 мм(3/8 дюйма)
Діаметр трубопроводу низького тиску (мм)		9,52 мм(3/8 дюйма)	9,52 мм(3/8 дюйма)	12,7 мм(1/2 дюйма)	15,9 мм(5/8 дюйма)
Специфікація шнура електроживлення (мм2)		1,5 x 3 1,5 x 3	1,5 x 3	2,5 x 3
Шнур для з'єднання внутрішнього та зовнішнього блоків (мм2)		1,5 x 5 1,5 x 5	1,5 x 5	2,5 x 5
Макс. підйом (м)		10 10 20 25
Макс. довжина трубопроводу (м)		25 25 30 50
Додаткова кількість газу (г/м)		12 12 12 24
Внутрішній блок (ШхВхГ) мм		752 x 290 x 219	832 x 297 x 223	995 x 319 x 251	1119 x 336 x 259
Зовнішній блок (ШхВхГ) мм		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330	890 x 673 x 342
Маса внутрішнього блоку (кг)		8.5	9.5 12 15
Маса зовнішнього блоку (кг)		23 23 32 43

Примітка:

1. Ці характеристики є стандартними значеннями, розрахованими на основі номінальних робочих умов. Вони можуть відрізнятися в залежності від робочих умов.
2. Наша компанія здійснює постійне технічне вдосконалення. Перед внесенням будь-яких змін до технічних даних ви отримаєте попереднє сповіщення. Прочитайте паспортну табличку на кондиціонері.

Див. детальну інформацію щодо виробу, яка вимагається відповідно до Директиви № 206/2012, у буклеті із довідковим аркушем технічних даних.

BEEPI

Назва моделі	Внутрішній блок ВЕЕРІ 090 ВЕЕРІ 120
	Зовнішній блок ВЕЕРІ 091 ВЕЕРІ 121
Холодоагент		R32 R32
Загальна кількість холодоагенту (г)		620 620
Потенціал глобального потепління (GWP)		675 675
Еквівалента CO2 (в тонах)		0.419	0.419
Захист від враження електричним струмом		Клас I Клас I
Кліматичний клас		T1T1
Тип нагрівання		Тепловий насос Тепловий насос
Підключення електроживлення		Зовнішній Зовнішній
Pdesign C (Пдизайн Охолодження) (кВт)		2.5 3.2
Pdesign H (Пдизайн Обігрів) (кВт)		2,4 (у середньому за сезон в ЄС) 2,4 (у середньому за сезон в ЄС)
SEER/AEER/маса EER (Вт/Вт)		9,0 (SEER, ЄС) 8,5 (SEER, ЄС)
SCOP/ACOP/маса EER (Вт/Вт)		4,6 (SCOP, ЄС Помірний) 4,6 (SCOP, ЄС Помірний)
Рівень енергії — охолодження		A+++ (ЄС) A+++ (ЄС)
Рівень енергії — обігрівання		A++ (у середньому за сезон в ЄС) A++ (у середньому за сезон в ЄС)
Річне споживання енергії — охолодження (кВт-год)		98 132
Річне споживання енергії — обігрівання (кВт-год)		743 743
Заявлена потужність для розрахунку значення SCOP в номінальному розрахунковому режимі (кВт)		2.1 2.1
Резервна потужність обігрівання, припущена для розрахунку SCOP в номінальному розрахунковому режимі (кВт)		0.3 0.3
Потужність електричного нагрівача (Вт)		/	/
Споживана потужність під час охолодження (Вт)		/	/
Вхідна теплопровідність (Вт)		/	/
Напруга / частота (В / Гц)		220-240 В зм. струму, 50 Гц, 1 фаза	220-240 В зм. струму, 50 Гц, 1 фаза
Робочий струм при охолодженні (А)		/	/
Робочий струм при обігріванні (А)		/	/
Рівень пригнічення шуму — внутрішній блок (дБА)		37/33/23/20	39/35/24/21
Рівень пригнічення шуму — зовнішній блок (дБА)		54.0	54.5

13 Технічні характеристики

Назва моделі	Внутрішній блок ВЕЕРІ 090 ВЕЕРІ 120
	Зовнішній блок ВЕЕРІ 091 ВЕЕРІ 121
Обсяг потоку повітря (м3/год)		483/362/303 584/477/395
Номінальна споживана потужність-EN 60335 (Вт)		2200 2200
Номінальний вхідний струм EN 60335 (А)		10,5 10,5
Клас опору внутрішнього блока		IPX0 IPX0
Клас опору зовнішнього блока		IP24 IP24
Діаметр трубопроводу високого тиску (мм)		Ф6,35 (1/4 дюйма) Ф6,35 (1/4 дюйма)
Діаметр трубопроводу низького тиску (мм)		Ф9,52 (3/8 дюйма) Ф9,52 (3/8 дюйма)
Специфікація шнура електроживлення (мм2)		3G2,5 3G2,5
Шнур для з'єднання внутрішнього та зовнішнього блоків (мм2)		5G1,5 5G1,5
Макс. підйом (м)		10 10
Макс. довжина трубопроводу (м)		25 25
Додаткова кількість газу (г/м)		12 12
Внутрішній блок (ШхВхГ) мм		832 × 297 × 223 832 × 297 × 223
Зовнішній блок (ШхВхГ) мм		765 × 555 × 303 765 × 555 × 303
Маса внутрішнього блоку (кг)		9.5 9.5
Маса зовнішнього блоку (кг)		27.0 27.0
Діапазон робочих температур навколишнього середовища (°C) Режим обігріву-Навколишнє середовище		-20~30	-20~30

Примітка:

1. Ці характеристики є стандартними значеннями, розрахованими на основі номінальних робочих умов. Вони можуть відрізнятися в залежності від робочих умов.
2. Наша компанія здійснює постійне технічне вдосконалення. Перед внесенням будь-яких змін до технічних даних ви отримаєте попереднє сповіщення. Прочитайте паспортну табличку на кондиціонері.

Див. детальну інформацію щодо виробу, яка вимагається відповідно до Директиви № 206/2012, у буклеті із довідковим аркушем технічних даних.
