BEEPI 090 - Aparate de aer condiționat BEKO - Manual de utilizare gratuit

Tip produs	Aer condiționat split (invertor)
Model	BEEPI 090 (interior), BEEPI 091 (exterior)
Capacitate răcire	2,5 kW (PdesignC)
Capacitate încălzire	2,4 kW (PdesignH)
Clasă energetică (răcire)	A+++ (UE)
Clasă energetică (încălzire)	A++ (sezon mediu UE)
SEER	9,0 (W/W)
SCOP	4,6 (W/W)
Tip agent frigorific	R32
Cantitate agent frigorific	620 g
Dimensiuni unitate interioară (LxHxA)	832 x 297 x 223 mm
Dimensiuni unitate exterioară (LxHxA)	765 x 555 x 303 mm
Greutate unitate interioară	9,5 kg
Greutate unitate exterioară	27,0 kg
Alimentare electrică	220-240 V~ 50 Hz, 1 Ph
Gama temperaturi de funcționare	Răcire: cameră 17-32°C, exterior 0-50°C; Încălzire: cameră 0-30°C, exterior -15-30°C
Nivel zgomot	Interior: 37/33/23/20 dBA; Exterior: 54,0 dBA
Debit aer	483/362/303 m³/h
Dimensiuni țevi	Lichid: 6,35 mm (1/4"), Gaz: 9,52 mm (3/8")
Lungime maximă țeavă	25 m
Filtru	Filtru de aer lavabil (curățare la fiecare 2 săptămâni)
Caracteristici speciale	Repornire automată, anti-mucegai, control wireless (HomeWhiz), mod somn, memorare unghi jaluzele, detectare scurgeri agent frigorific
Caracteristici de siguranță	Siguranță de protecție la supracurent, împământare obligatorie, RCD recomandat
Întreținere	Curățați filtrul de aer la fiecare 2 săptămâni; curățare și inspecție profesională înainte de sezon
Piese de schimb și reparabilitate	Contactați centrul de service autorizat Beko pentru piese de schimb originale și reparații

Întrebări frecvente - BEEPI 090 BEKO

Cum curăț filtrul de aer?

Opriți și deconectați unitatea. Deschideți panoul frontal, apucați de clapeta filtrului și trageți filtrul afară. Curățați cu apă caldă și săpun (detergent ușor), clătiți și uscați într-un loc răcoros și umbrit. Reintroduceți când este complet uscat. Curățați la fiecare două săptămâni.

Ce trebuie să fac dacă unitatea afișează un cod de eroare precum 'EC'?

Codul de eroare 'EC' indică detectarea scurgerii de agent frigorific. Opriți imediat unitatea, deconectați alimentarea și contactați un centru de service autorizat Beko. Nu încercați să reparați singur.

Cum folosesc funcția de somn?

Apăsați butonul SLEEP de pe telecomandă. În modul RĂCIRE, temperatura setată crește cu 1°C (2°F) pe oră în primele două ore. În modul ÎNCĂLZIRE, scade cu 1°C pe oră. Modul somn se oprește automat după 8 ore.

Pot opera unitatea fără telecomandă?

Da, doar pentru utilizare de urgență. Deschideți panoul frontal și apăsați butonul de comandă manuală: o dată pentru modul automat forțat, de două ori pentru modul răcire forțată, iar a treia oară pentru oprire. Utilizați telecomanda pentru a relua funcționarea normală.

Care sunt gamele de temperatură de funcționare recomandate?

Pentru răcire: temperatura camerei între 17°C și 32°C (62°F-90°F), temperatura exterioară între 0°C și 50°C (32°F-122°F). Pentru încălzire: temperatura camerei între 0°C și 30°C (32°F-86°F), temperatura exterioară între -15°C și 30°C (5°F-86°F). Funcționarea în afara acestor game poate cauza protecție de siguranță.

Cum instalez modulul wireless HomeWhiz?

Scoateți capacul de protecție al kitului HomeWhiz. Deschideți panoul frontal al unității interioare și introduceți kitul în interfața rezervată. Utilizați doar modulul original al producătorului.

De ce emite unitatea interioară ceață albă?

Ceața albă este normală în condiții umede când diferența de temperatură este mare. Poate apărea și când unitatea repornește în modul ÎNCĂLZIRE după dezghețare. Nu este o defecțiune.

Ce trebuie să fac dacă unitatea nu pornește?

Mai întâi, verificați alimentarea electrică (siguranță, întrerupător). Asigurați-vă că bateriile telecomenzii nu sunt descărcate. Așteptați cel puțin 3 minute după oprire înainte de a reporni (protecție de 3 minute). Dacă problema persistă, opriți și contactați un centru de service autorizat.

Cât de des trebuie să efectuez întreținerea?

Curățați filtrul de aer la fiecare două săptămâni. Înainte de sezonul de vârf, verificați cablurile, curățați filtrele, verificați scurgerile de gaz, înlocuiți bateriile telecomenzii și asigurați-vă că nu există blocaje. Programați un service profesional anual.

Este normal să aud sunete de șuierat sau scârțâit?

Da. Sunetele joase de șuierat sunt cauzate de curgerea agentului frigorific. Sunetele de scârțâit pot apărea din cauza expandării și contractării pieselor din plastic la variații de temperatură. Acestea sunt normale și nu indică o problemă.

MANUAL DE UTILIZARE BEEPI 090 BEKO

Vă rugăm să citiți în prealabil acest manual de utilizare!

Stimate client,

Vă multumim că ați ales un produs Beko. Sperăm că veți obține cele mai bune rezultate cu acest produs, care a fost fabricat cu o înaltă calitate și folosind tehnologia cea mai modernă. De aceea, înainte de a folosi produsul, vă rugăm să consultați în întregime manualul de utilizare și toate celelalte documente aferente acestuia ce servesc drept referință pentru întrebuințări ulterioare. Dacă încredințați produsul unei alte persoane, oferiți, de asemenea, și manualul de utilizare. Respectați toate atenționările și informațiile din manualul de utilizare.

Semnificația simbolurilor

În diferitele capitole ale acestui manual, veți întâlni următoarele simboluri:

	Informații importante sau sugestii utile cu privire la utilizare.
	Avertizare asupra situațiilor care pot pune în pericol viața și bunurile materiale.
	Avertisment pentru acțiuni ce nu trebuie niciodată întreprinse.
	Avertizare pentru electrocutare.
	Acest simbol arată că sunt disponibile informații, cum ar fi manualul de utilizare sau manualul de instalare.
	Nu acoperiți.

	Acest simbol arată că manualul de operare trebuie citit cu atenție.
	Acest simbol arată că un personal de service trebuie să se ocupe de acest echipament cu referire la manualul de instalare.
	(Acest simbol arată că acest aparat utilizează un agent frigorific inflamabil.Dacă agentul frigorific este scurs și expus la o sursă de aprindere externă, există riscul de incendiu.

Acest produs a fost fabricat în condiții moderne cu respectarea normelor de protectie a mediului.

1 Măsuri de siguranță 61

2 Prezentare generală 69

2.1 Componentele unității....70

2.2 Comenzi și piese....71

3 Specificațiile și caracteristicile unității 72

3.1 Afisajul unității interioare 72

3.2 Temperatura de functionare 73

3.3 Tip invertor monosplit 74

3.4 Tip cu viteză fixă 74

3.5 Alte caracteristici 75

3.6 Setarea unghiului fluxului de aer 76

3.6.1 Setarea unghiului vertical al fluxului de aer ..... 76

3.6.2 Setarea unghiului orizontal al fluxului de aer ..... 76

3.7 Instalarea kitului HomeWhiz (Modul Wi-Fi) 76

3.8 Operare manuală (fără telecomandă)....77

4 Instalare 78

4.1 Rezumatul instalării - unitatea interioară....78

4.2 Instructiuni de instalare - Unitatea de interior 79

4.2.1 Înainte de instalare....79

4.2.2 Dimensiunile plăcii de montare 80

4.2.3 Înainte de efectuarea lucrărilor electrice, citiți aceste reglementări....82

4.3 Instalarea unității de exterior....86

4.3.1 Instructiuni de instalare – Unitate exterioară ...... 86

5 Conectare tubulatură agent frigorific 92

5.1 Instructiuni cu privire la conectare - Conductă pentru agent frigorific 93

5.2 Instructiuni pentru conectarea conductei la unitatea de interior 94

5.3 Instructiuni pentru conectarea conductei la unitatea de exterior 95

6 Evacuarea aerului 96

6.1 Pregătire și măsuri de sigurantă....96

6.1.1 Înainte de a efectua evacuarea 96

6.1.2 Instructiuni de evacuare 96

6.1.3 Notă privind adăugarea agentului frigorific .....97

7 Verificări ale scurgerilor electrice și de gaze 99

7.1 Înainte de testul de functionare 99

7.2 Verificări de siguranță electrică ....99

7.3 Verificarea scurgerilor de gaz....99

8 Test de functionare 100

8.1 Instructiuni privind testul de functionare .... 100

9 Îngrijire și întreținere 102

9.1 Curățarea unității interioare 102

9.2 Curățarea filtrului de aer....102

9.3 Întreținere – perioade lungi de neutilizare ..... 104

9.4 Întreținere – Inspectie înainte de sezon....104

10 Depanare 105

10.1 Probleme obișnuite 105

10.2 Depanare 107

11 Reglementări europene pentru eliminarea produsului ca deșeu 109

12 Instructiuni de instalare 110

12.1 Instructiuni F-Gas....110

13 Specificații 111

Avertizare

Acest aparat poate fi utilizat de copiii cu vârsta de peste 8 ani precum și de persoanele cu capacități fizice, senzoriale sau mentale reduse sau persoane cărora le lipsesc experiența și cunoștințele, doar în cazul în care li se asigură supraveghere sau primesc instrucțiuni pentru utilizarea în condiții de siguranță și informații asupra riscurilor implicate. Copiii nu trebuie să se joace cu acest aparat. Curățarea și lucrările de întreținere nu trebuie să fie făcute de copii fără supraveghere (țările Uniunii Europene).

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate sau instruite cu privire la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor. Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.

Avertisement privind utilizarea produsului

• Dacă apare o situație anormală (precum un miros de material ars), opriți imediat aparatul și scoateți ștecherul din priză. Contactați-I pe distribuitor și cereți instrucțiuni pentru a evita electrocutările, incendiile sau rănirea.
• Nu introduceți degetele, tije sau alte obiecte în orificiul de admisie a aerului sau în cel de evacuare. Acest lucru poate provoca răniri, deoarece ventilatorul poate avea viteze mari de rotație.
• Nu folosiți spray-uri inflamabile, precum spray pentru păr, lacuri sau vopsea în apropierea unității. Acest lucru poate provoca incendii sau ardere.
• Nu folosiți aparatul de aer condiționat în locuri din apropierea gazelor combustibile. Gazele emise se pot acumula în jurul unității și pot provoca explozii.

1 Măsuri de siguranță

• Nu folosiți aparatul de aer condiționat într-o cameră umedă, de exemplu, camera de baie sau spălătorie. O expunere prea mare la apă poate provoca scurtcircuitarea componentelor electrice.
• Nu vă expuneți corpul direct la aerul rece pentru o perioadă prelungită de timp.
• Nu permiteți copiilor să se joace cu aparatul de aer condiționat. Copiii trebuie supravegheați tot timpul în jurul unității.
• Dacă aparatul de aer condiționat este utilizat împreună cu arzătoare sau alte dispozitive de încălzire, aerisiți camera pentru a evita deficitul de oxigen.
• În anumite medii funcționale, cum ar fi bucătăriile, sălile de servere etc., este foarte recomandată utilizarea unor unități de aer condiționat special concepute.

Avertismente cu privire la curățare și întreținere

• Opriți dispozitivul și scoateți ștecherul din priză înainte de curățare. Dacă nu procedați astfel, se pot produce electrocutări.
• Nu curățați aparatul de aer condiționat folosind cantități excesive de apă.
• Nu curățați aparatul de aer condiționat cu agenți de curățare inflamabili. Agenții de curățare inflamabili pot provoca incendii sau deformații.

Atentie

• Opriți aparatul de aer condiționat și deconectați-l de la priza electrică dacă nu intenționați să-l utilizați pentru o perioadă lungă de timp.
• Opriti și deconectați unitatea în timpul furtunilor.
• Asigurați-vă că apa de condens se poate scurge fără probleme din unitate.
• Nu manipulati aparatul de aer condiționat cu mâinile ude. Se poate produce electrocutarea.

1 Măsuri de siguranță

• Nu utilizați dispozitivul pentru niciun alt scop decât cel preconizat.
• Nu vă urcați pe modulul exterior și nu puneți obiecte pe acesta.
• Nu permiteți aparatului de aer condiționat să funcționeze un timp mai îndelungat când ușile sau ferestrele sunt deschise sau atunci când umiditatea este foarte mare.

Avertismente de natură electrică

• Utilizați numai cablul de alimentare specificat. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane calificate similar pentru a evita un pericol.
• Păstrați curată priza electrică. Îndepărtați praful sau funinginea care se acumulează pe priza electrică sau în jurul acesteia. Prizele murdare pot provoca incendii sau electrocutări.

- Nu trageți de cablu atunci când scoateți din priză unitatea. Tineți ferm stecherul și scoateți-l din priză. Dacă trageți direct de cablul de alimentare, acesta se poate deteriora, ceea ce poate provoca incendii sau electrocutări.

- Nu modificați lungimea cablului de alimentare și nu utilizati un prelungitor pentru alimentarea unității.

- Nu conectați alte unități la aceeași priză ca și unitatea. Conexiunile electrice slăbite, izolația necorespunzătoare, și tensiunea electrică insuficientă pot provoca incendii.

- Produsul trebuie să fie împământat corespunzător în momentul instalării, în caz contrar poate apărea un şoc electric.

- Pentru toate lucrările electrice, urmați toate standardele locale și naționale de cablare, reglementările și manualul de instalare. Conectați cablurile strâns și strângeți-le bine pentru a preveni ca forțele

externe să deterioreze terminalul. Conexiunile electrice necorespunzătoare se pot supraîncălzi și pot provoca incendii și, de asemenea, şocuri. Toate conexiunile electrice trebuie efectuate conform Schemei de conectare electrică situată pe panourile unităților interioare și exterioare.

• Toate cablurile trebuie aranjate corespunzător pentru a se asigura că capacul plăcii de control se poate închide corect. Dacă capacul plăcii de control nu este închis corespunzător, poate duce la coroziune și poate cauza încălzirea punctelor de conectare de pe terminal, incendierea sau electrocutarea.
• În cazul în care se conectează energie la cabluri fixe, un dispozitiv de deconectare pe toți polii care are un spațiu liber de cel puțin 3 mm în toți polii și are un curent de scurgere care poate depăși 10 mA, dispozitivul de curent rezidual (RCD) având un curent

rezidual nominal de funcționare care nu depășește 30 mA, iar deconectarea trebuie încorporată în cablajul fix în conformitate cu regulile de cablare.

Luați în considerare specificațiile siguranțelor

Placa de circuit a aparatului de aer condiționat (PCB) este proiectată cu o siguranță pentru a oferi protecție la supracurent. Specificațiile siguranței sunt imprimate pe placa de circuite, cum ar fi: T3.15 AL/250 VAC, T5 AL/250 VAC, T3.15 A/250 VAC, T5 A/250 VAC, T20 A/250 VAC, T30 A/250 VAC etc.

Notă: Pentru unitățile care utilizează agent frigorific R32 sau R290, poate fi utilizată numai siguranța ceramică rezistentă la explozie.

Avertismente privind instalarea produsului

1. Instalarea trebuie efectuată de un distribuitor autorizat sau un specialist. Instalarea necorespunzătoare poate conduce la scurgeri de apă, șoc electric sau incendiu.
2. Instalarea trebuie efectuată în conformitate cu instrucțiunile de instalare. Instalarea necorespunzătoare poate conduce la scurgeri de apă, şoc electric sau incendiu.
3. Contactați un tehnician de service autorizat pentru reparații sau întreținerea acestei unități. Această unitate trebuie instalată în conformitate cu reglementările naționale referitoare la instalațiile electrice.

4. Folosiți doar accesoriiile, componentele și piesele specificate pentru instalare. Folosirea pieselor non-standard poate cauza scurgeri de apă, șoc electric, incendiu și poate provoca defectarea unității.

5. Instalați unitatea într-un loc care poate susține greutatea unității. Dacă locul ales nu poate susține greutatea unității sau instalarea nu este efectuată corect, unitatea poate cădea, provocând vătămare gravă și daune.

6. Instalați conductele de drenaj conform instrucțiunilor din acest manual. Apa provenită de la drenajul necorespunzător poate provoca daune casei și bunurilor personale.
7. Pentru unitățile care dispun de un radiator auxiliar nu instalați aparatul la o distanță mai mică de 1 metru de orice materiale combustibile.
8. Nu instalați unitatea într-o locație care ar putea fi expusă la scurgeri de gaze combustibile. Dacă se acumulează gaze inflamabile în jurul unității, acestea pot provoca un incendiu.
9. Nu porniți alimentarea cu energie înainte de finalizarea tuturor lucrărilor.

1 Măsuri de siguranță

1. Când deplasați sau mutați aparatul de climatizare, consultați tehnicienii de service cu privire la deconectarea și reinstalarea unității.
2. Pentru instalarea aparatului pe suport, citiți informațiile de la secțiunile „Instalarea unității de interior” și „Instalarea unității de exterior”.

Note referitoare la gazele fluorurate (nu se aplică unității care utilizează agent frigorific R290)

1. Acest aparat de aer condiționat conține gaze fluorurate cu efect de seră. Pentru informații specifice privind tipul de gaz și cantitatea, vă rugăm să consultați eticheta corespunzătoare de pe unitate sau „Manual de utilizare - fișă de produs” furnizat împreună cu unitatea exterioară. (numai pentru produsele din Uniunea Europeană).

2. Operațiunile de instalare, service, întreținere și reparații ale acestei unități trebuie să

fie efectuate de un technician de service autorizat.

1. Dezinstalarea și reciclarea trebuie să fie efectuate de un tehnician autorizat.
2. Pentru echipamentele care conțin gaze fluorurate cu efect de seră în cantitate echivalentă cu 5 tone de CO2 sau mai mult, dar mai puțin de 50 tone de CO2. Dacă este instalat un sistem de detectare a scurgerilor, trebuie efectuate verificări ale scurgerilor cel puțin o dată la 24 de luni.
3. Atunci când unitatea este verificată pentru scurgeri, se recomandată înregistrarea corespunzătoare a tuturor verificărilor.

Avertisment cu privire la folosirea agentului frigorific R32/R290

- Când se utilizează agent frigorific inflamabil, aparatul trebuie depozitat într-o zonă bine ventilată, unde dimensiunile încăperii corespund suprafeței

specificate pentru funcționare.

Pentru modelele cu agent frigorific R32:

Aparatul trebuie instalat, utilizat și depozitat într-o încăpere cu o suprafață mai mare de 4 m².

Pentru modelele cu agent frigorific R290, aparatul trebuie instalat, operat și depozitat într-o încăpere cu o suprafață a podelei mai mare decât:

<=9000 Btu/h unități: 13 m²

9000 BTU/h și

<=12000BTU/h unități: 17 m²

12000 BTU/h și

<=18000 BTU/h unități: 26 m²

18000 BTU/h și

<=24000 BTU/h unități: 35 m²

- Conectorii mecanici reutilizabili și îmbinările flanșate nu sunt permise în interior. (cerință conform standardului EN).

- Conectorii mecanici utilizati în interior trebuie să aibă o rată de cel mult 3 g/an la 25% din presiunea maximă admisă. În cazul în care conectorii mecanici sunt reutilizati în interior, piesele de etanșare se reînnoiesc. În cazul

reutilizării în interior a racordurilor flanșate, partea flanșată trebuie refabricată. (cerință conform standardului UL)

- În cazul în care conectorii mecanici sunt reutilizați în interior, piesele de etanșare se reînnoiesc. În cazul reutilizării în interior a racordurilor flanșate, partea flanșată trebuie refabricată. (cerințe conform standardului IEC)

- Conectorii mecanici utilizați în interior trebuie să respecte standardul ISO 14903.

Reglementări europene pentru eliminarea produsului ca deșeu

Acest marcaj indicat pe produs sau în documentație indică faptul că deșeurile electrice și ale echipamentelor electrice nu trebuie amestecate cu deșeurile menajere generale.

Eliminarea corectă a acestui produs (Deşeuri de echipamente electrice și electronice)

Acest aparat conține agent frigorific și alte materiale potențial periculoase. Pentru eliminarea ca deșeu a acestui aparat, legea prevede colectarea și tratamentul special. Nu eliminați acest produs ca deșeu menajer sau ca deșeu municipal resortat.

Atunci când eliminați acest aparat, aveți la dispoziție următoarele opțiuni:

• Eliminați aparatul la sistemul municipal de colectare a deșeurilor electronice.
• Atunci când cumpărați un aparat nou, vânzătorul va prelua gratuit vechiul aparat.
• Producătorul va prelua gratuit vechiul aparat. (pentru unele țări)
• Vindeți aparatul firmelor autorizate care se ocupă de deșeuri din metal. (pentru unele țări)

Notă specială: Eliminarea acestui aparat în pădure sau în alte locuri din natură vă pune în pericol sănătatea și are un efect nociv pentru mediul înconjurător. Substanțele periculoase se pot scurge în apele subterane și intră în lanțul producției de alimente.

2 Prezentare generală

Sistemul de aer condiționat vine cu următoarele accesorii. Utilizați toate piesele și accesoriiile de instalare pentru a instala aparatul de aer condiționat. Instalarea necorespunzătoare poate duce la scurgeri de apă, șoc electric și incendiu sau poate cauza defectarea echipamentului. Articolele care nu sunt incluse cu aparatul de aer condiționat trebuie achiziționate separat.

Denumirea accesorilor	Cantitate (buc)	Formă	Denumirea accesorilor	Cantitate (buc)	Formă
Manual 2-3 Telecomandă 1
Racord drenaj (pentru modelele cooling (răcire) & heating (încălzire))	1 Baterie 2
Garnitură (pentru modelele cooling (răcire) & heating (încălzire))	1		Suport pentru telecomandă (opțional)	1
Placă de montare 1			Şurub de fixare pentru suportul telecomenzii (opțional)	2
Ancoră	5~8 (în funcție de modele)		Filtru mic (Trebuie să fie instalat în partea din spate a filtrului principal de aer de către tehnicianul autorizat, în timpul instalării echipamentului)	1~2 (în funcție de modele)
Şurub de fixare pentru placa de montare	5~8 (în funcție de modele)
Set USB fără fir	1 (numai pentru modelele Wifi)

Denumire Formă Cantitate (buc.)
Ansamblu conductă de legătură	Componentele cu lichid	Φ 6,35 (1/4 in)	Componente ce trebuie achiziționate separat. Consultați distribuitorul cu privire la dimensiunea corectă a conductei unității pe care ați achiziționat-o.
		Φ9,52 (3/8 inchi)
	Componentele cu gaz	Φ9,52 (3/8 inchi)
		Φ12,7 (1/2 inci)
		Φ16 (5/8 inci)
		Φ19 (3/4 inchi)
Inel magnetic și curea (dacă este furnizat, consultați schema electrică pentru a-l instala la cablul de conexiune)	teabopin elului magnetic fixa pe cablu		Variază în funcție de model

2.1 Componentele unității

Instalarea trebuie efectuată în conformitate cu cerințele standardelor locale și naționale. Instalarea poate fi ușor diferită în diferite zone.

(1) (2)

2.2 Comenzi și piese

1. Placă de montare pe perete
2. Panou frontal
3. Cablu de alimentare (unele unități)
4. Fantă
5. Filtru functional (in spatele filtrului principal - unele modele)
6. Conductă de drenaj
7. Cablu de semnal
8. Conducta de agent frigorific
9. Telecomandă
10. Suport pentru telecomandă (unele unități)
11. Cablu de alimentare pentru unitatea de exterior (unele unități)

Ilustrațiile din acest manual au scop explicativ. Forma efectivă a unității dvs. interioare poate fi ușor diferită. Forma efectivă va avea întâietate.

3 Specificațiile și caracteristicile unității

3.1 Afişajul unității interioare

Diferite modele au panou frontal și fereastră de afișare diferite. Nu toți indicatorii descriși mai jos sunt disponibili pentru aparatul de aer condiționat pe care I-ați achiziționat. Vă rugăm să verificați fereastra de afișare interioară a unității pe care ați achiziționat-o.

Ilustrațiile din acest manual au scop explicativ. Forma efectivă a unității dvs. interioare poate fi ușor diferită. Forma efectivă va avea întâietate.

“ECO”

vânhfEOcliauE60o(riseletrmeted)sonteunitsyata

^ C

" Seigins in de in differen of be in abording to the operationare (unele modele): In modul COOL (Răcire) și DRY (Uscare), se afișează ca culoare rece. In modul HEAT (Încălzire), se afișează ca o culoare caldă.

“”

cânehfuirtiæde Control feature seactivated (gohe mode)e

“88”

Displays temperature, carpetistic feature acid Eno, spicolusile de eroare:

„ON“ timp de 3 secunde când:

• TIMER ON (Cronometru pornit) este setat (dacă unitatea este OFF (oprită), „ON” rămâne pornit când este setat TIMER ON (Cronometru pornit))
• Functia FRESH (proaspăt), SWING (pendulare), TURBO, SILENCE (liniște) sau SOLAR PV ECO este pornită „OF” timp de 3 secunde atunci când:
  • TIMER OFF (Temporizator Oprit) setat
• Functia FRESH (proaspăt), SWING (pendulare), TURBO, SILENCE (liniște) sau SOLAR PV ECO este oprită
  „cF” când funcția anti-aer rece este pornită
  „df” la momentul dezghetării (unitățile cooling (răcire) și heating (încălzire))
  „SC“ când unitatea efectuează operațiunea de autocurățare
  „FP” când funcția de încălzire cu 8 °C este activată

Semnificatia codurilor afișate

3 Specificațiile și caracteristicile unității

„88. 8” Afisează temperatura, caracteristica de funcționare și codurile de eroare:

„on“ timp de 3 secunde când:

- TIMER ON (Cronometru pornit) este setat (dacă unitatea este OFF (oprită), „ON” rămâne pornit când este setat TIMER ON (Cronometru pornit))

- Functia FRESH (proaspăt), SWING (pendulare), TURBO (turbo) sau SILENCE (liniște) este pornită

„OF” timp de 3 secunde când:

• TIMER OFF (Temporizator Oprit) setat

- Functia FRESH (proaspăt), SWING (pendulare), TURBO (turbo) sau SILENCE (liniște) este oprită

„dF” la momentul dezghetării (unitățile cooling (răcire) & heating (încălzire))

„SC“ când unitatea efectuează operațiunea de autocurățare (unele modele)

„FP“ când modul de încălzire la 8 °C (46 °F) sau 12 °C (54 °F) este activat (unele modele)

„∅” când funcția Fresh (proaspăt) este activată (unele modele)

„eco“ când funcția ECO este activată (unele modele)

„” când funcția de control fără fir este activată (unele modele)

In Poodubde, the ventilator displaitabra orarafisaptemperatura camerei.

În alte moduri, unitatea va afișa setarea de temperatură.

Apăsarea butonului LED de pe telecomandă va opri afișajul, apăsarea butonului LED din nou timp de 15 secunde va afișa temperatura camerei, dacă îl apăsați din nou după 15 secunde, va aprinde ecranul de afișare.

Semnificatia codurilor afișate

3.2 Temperatura de functionare

Atunci când aparatul de aer condiționat este utilizat în afara următoarelor intervale, anumite funcții pentru protecția siguranței se pot activa și pot dezactiva unitatea.

3 Specificațiile și caracteristicile unității

3.3 Tip invertor monosplit

Modul COOL (răcire)		Modul HEAT(încălzire)	Modul DRY (uscare)
Temperatura în încăpere	17 °C - 32 °C (62 °F - 90 °F)	0 °C - 30 °C(32 °F -86 °F)	10 °C - 32 °C(50 °F - 90 °F)
Temperatura exteriorară	0 °C - 50 °C (32 °F - 122 °F)	-15 °C - 30 °C(5 °F - 86 °F)	0 °C - 50 °C(32 °F - 122 °F)
	-15 °C - 50 °C (5 °F - 122 °F)(Pentru modele cu sisteme de răcire la temp. joasă.)
	0 °C - 52 °C (32 °F - 126 °F)(Pentru modele tropicale speciale)		0 °C - 52 °C(32 °F - 126 °F)(Pentru modele tropicale speciale)

Pentru unitățile exterioare cu încălzitor electric auxiliar. Atunci când temperatura la exterior este sub 0 °C (32 °F), recomandăm cu insistență menținerea permanentă a unității în priză, pentru a asigura o performanță continuă fără probleme.

3.4 Tip cu viteză fixă

Modul COOL (răcire)		Modul HEAT(încălzire)	Modul DRY (uscare)
Temperatura în încăpere	17 °C - 32 °C (62 °F - 90 °F)	0 °C-30 °C(32 °F-86 °F)	10 °C - 32 °C(50 °F - 90 °F)
Temperatura exteriorară	18 °C-43 °C (64 °F-109 °F)	-7 °C-24 °C(19 °F-75 °F)	11 °C-43 °C(52 °F-109 °F)
	-7 °C-43 °C (19 °F-109 °F)(Pentru modele cu sisteme de răcire la temp. joasă)		18 °C-43 °C(64 °F-109 °F)
	18 °C-52 °C (64 °F - 126 °F)(Pentru modele tropicale speciale)		18 °C-52 °C(64 °F - 126 °F)(Pentru modele tropicale speciale)

3 Specificațiile și caracteristicile unității

Umiditatea relativă a camerei mai mică de 80%. În cazul în care aparatul de aer condiționat funcționează la valori mai mari decât aceasta, suprafața aparatului de aer condiționat poate forma condensare. Vă rugăm să setați fanta verticală pentru flux de aer în unghiul maxim (vertical față de sol) și să setați modul ventilator HIGH (ridicat).

Pentru a optimiza și mai mult performanța unității dvs., procedați în felul următor

• Tineți ușile și ferestrele închise.
• Limitați consumul de energie folosind funcțiile TIMER ON (cronometru pornit) și TIMER OFF (cronometru oprit).
• Nu blocați gurile de admisie sau de evacuare a aerului.
• Inspectați și curățați periodic filtrele.

Acest pachet de documentație nu include un ghid pentru folosirea telecomenzii cu infraroșu. Nu toate funcțiile sunt disponibile pentru aparatul de aer condiționat, verificați afișajul interior și telecomanda unității pe care ați achiziționat-o.

3.5 Alte caracteristici

- Repornire automată (unele modele)

În cazul întreruperii alimentării cu energie a unității, aceasta va reporni automat cu setările anterioare după reluarea alimentării.

Atunci când opriți unitatea din modurile COOL (răcire), AUTO (COOL) (răcire) sau DRY (uscare), aparatul de aer condiționat va continua să funcționeze cu putere foarte mică, pentru eliminarea apei rezultate în urma condensării și prevenirea aparitiei mucegaiului.

Cu ajutorul controlului wireless puteți controla aparatul de aer condiționat folosind telefonul mobil și o conexiune wireless.

Pentru accesul la dispozitiv prin USB, operațiile de înlocuire și întreținere trebuie să fie efectuate de personal profesionist.

- Memorie unghi de fantă (unele modele)

Atunci când porniți unitatea, fanta va reveni automat la unghiul anterior.

- Detectare scurgere de agent frigorific (unele modele)

Unitatea interioară va afișa automat „EC” sau „ELOC” sau LED-urile se vor aprinde intermitent (în funcție de model) în momentul în care detectează scurgeri ale agentului frigorific.

- Functionarea în modul Sleep (Somn)

Funcția SLEEP (somn) este folosită pentru reducerea consumului de energie în timp ce dormiți (nu aveți nevoie de aceeași setare de temperatură pentru a vă simți confortabil). Această funcție poate fi activată numai prin intermediul telecomenzii. Și funcția Sleep (somn) nu este disponibilă în modul FAN (ventilator) sau DRY (uscare).

Apăsați butonul SLEEP (somn) când sunteți gata să mergeți la culcare. Atunci când este în modul COOL (răcire), unitatea va crește temperatura cu 1 °C (2 °F) după 1 oră și cu încă 1 °C (2 °F) după încă o oră. Atunci când este în modul HEAT (Încălzire), unitatea va scădea temperatura cu 1 °C (2 °F) după 1 oră și cu încă 1 °C (2 °F) după încă o oră. Funția sleep (somn) se va opri după 8 de ore, iar sistemul va continua să funcționeze în starea anterioară.

3 Specificațiile și caracteristicile unității

3.6 Setarea unghiului fluxului de aer

3.6.1 Setarea unghiului vertical al fluxului de aer

Cu unitatea pornită, folosiți butonul SWING (pendulare)/DIRECT (direcție) de pe telecomandă pentru setarea direcției (unghi vertical) fluxului de aer. Consultați Manualul telecomenzii pentru detalii.

Atunci când folosiți modul COOL (răcire) sau DRY (uscare), nu setați fanta într-un unghi prea vertical perioade îndelungate de timp. Aceasta poate duce la condensarea apei pe lama fantei, care se va scurge pe pardoseală și mobilier.

Atunci când folosiți modul COOL (răcire) sau HEAT (încălzire), setarea fantei într-un unghi prea vertical poate reduce performanța unității ca urmare a fluxului de aer restricționat.

3.6.2 Setarea unghiului orizontal al fluxului de aer

Unghiul orizontal al fluxului de aer trebuie setat manual. Apucați tija deflectorului (a se vedea Fig. B) și ajustați-o manual în direcția preferată. Pentru unele unități, unghiul orizontal al fluxului de aer poate fi setat de la telecomandă.Vă rugăm să consultați Manualul telecomenzii.

3.7 Instalarea kitului HomeWhiz (Modul Wi-Fi)

1. Inlaturati capacul de protectie al kitului HomeWhiz (modulului Wi-Fi)
2. Deschideti capacul frontal al unitatii interioare si inserati kitul HomeWhiz (modulul Wi-Fi) in locul rezervat lui.

Interfata este compatibila doar cu kitul HomeWhiz (modului Wi-Fi) furnizat de producator.

3 Specificațiile și caracteristicile unității

3.8 Operare manuală (fără telecomandă)

ATENTIONARE! Butonul manual se folosește doar pentru testare și operare de urgență. Vă rugăm să nu folosiți această funcție decât dacă ați pierdut telecomanda și este absolut necesar. Pentru a reveni la operarea obișnuită, folosiți telecomanda pentru activarea unității. Unitatea trebuie oprită înainte de operarea manuală.

Pentru operarea manuală a unității:

1. Deschideți panoul frontal al unității interioare.
2. Localizați butonul Manual Control (Control manual) de pe partea dreaptă a unității.
3. Apăsați butonul Manual Control (Control manual) o dată, pentru a activa modul Forced Auto (automat forțat).
4. Apăsați din nou butonul Manual Control (Control manual), pentru a activa modul Forced Cooling (răcire forțată).
5. Apăsați a treia oară butonul Manual Control (Control manual), pentru a opri unitatea.
6. Închideti panoul frontal.

Nu mișcați fanta cu mâna. Aceasta va conduce la pierderea sincronizării fantei. Dacă se întâmplă acest lucru, opriți unitatea și deconectați-o de la priza de alimentare timp de câteva secunde, apoi reporniți unitatea. Astfel, fanta va fi resetată.

ATENTIONARE! Nu puneti degetele în sau lângă partea de refulare sau de aspiratie a aparatului. Ventilatorul de mare viteză din interiorul unității poate provoca rănire.

Fig..B

4 Instalare

4.1 Rezumatul instalării - unitatea interioară

Alegerea amplasamentului de instalare

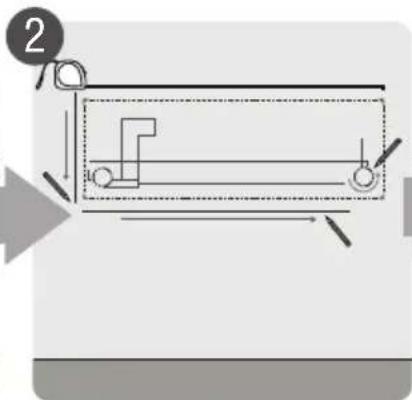

Stabilirea poziției orificiilor în perete

Realizarea orificiului în perete

Conectarea cablurilor (nu se aplică pentru unele locații din America de Nord)

Pregătirea furtunului de drenaj

Izolarea tubulaturii și a cablului (nu se aplică pentru unele locații din America de Nord)

Montarea unității de interior

4.2 Instructiuni de instalare - Unitatea de interior

4.2.1 Înainte de instalare

Înainte de a instala unitatea de interior, consultați eticheta din cutia produsului pentru a vă asigura că numărul de model al unității de interior corespunde cu numărul de model al unității de exterior.

Pasul 1: Alegerea amplasamentului Înainte de a instala unitatea de interior, trebuie ales un amplasament corespunzător. Următoarele standarde vă vor ajuta să alegeti amplasamentul potrivit pentru unitate.

Un amplasament corespunzător de instalare trebuie să îndeplinească următoarele standarde:

• Circulație bună a aerului
  • Drenare avantajoasă
• Zgomotul produs de unitate să nu deranjeze alte persoane
• Ferm și solid - amplasamentul nu trebuie să vibreze
• Să poată susține greutatea unității
• Să fie montată la cel puțin un metru de alte echipamente electrice (de ex. TV, radio, calculator).

NU instalati unitatea în următoarele locuri:

• În apropierea unei surse de căldură, abur sau gaze combustibile
• În apropierea unor articole inflamabile, cum ar fi draperii sau haine.
• În apropierea unui obstacol care ar putea bloca circulația aerului
• În apropierea uşii
• Într-o locație supusă la lumina directă a soarelui

Dacă nu există tubulatură frigorifică fixă: în timp ce alegeți amplasamentul, aveți grijă să lăsați suficient spațiu pentru un orificiu în perete (a se vedea pasul Realizarea orificiului în perete pentru conductele de legătură) pentru cablul de semnal și conductă pentru agentul frigorific care conectează unitatea de interior cu cea de exterior. Poziția implicită pentru toate conductele este partea dreaptă a unității de interior (stând cu fața către unitate). Cu toate acestea, conductele pot fi poziționate atât la stânga, cât și la dreapta unității.

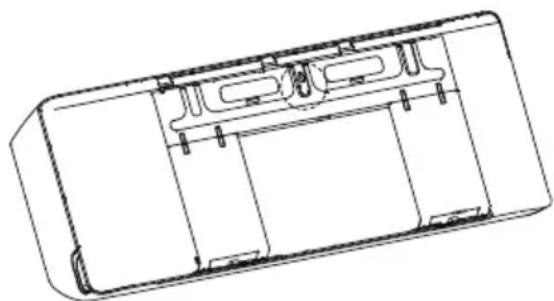

Consultați diagrama următoare pentru a asigura o distanță corespunzătoare față de pereți și tavan:

Pasul 2: Fixarea plăcii de montare pe perete Placa de montare este dispozitivul pe care se montează unitatea de interior.

- Îndepărtați şurubul care fixează placa de montare în partea din spate a unității interioare.

- Fixați placa de montare pe perete cu ajutorul şuruburilor furnizate. Asigurați-vă că placa de montare este lipită de perete.

Dacă peretele este realizat din cărămidă, beton sau alt material similar, faceți un orificiu cu diametrul de 5 mm (0,2 in) și introduceți ancorele manșon furnizate. Apoi fixați placa de montare pe perete prin strângerea şuruburilor direct în ancorele de prindere.

Pasul 3: Realizarea orificiului în perete pentru conductele de legătură

1. Stabiliti poziția orificiului din perete în funcție de amplasarea plăcii de montare. Consultați Dimensiuni placă de montare.
2. Faceți un orificiu în perete, folosind un burghiu cu diametrul de 65 mm (2,5 in) sau de 90 mm (3,54 in). Asigurați-vă că orificiul este realizat într-un unghi ușor descendent, astfel încât capătul exterior al găurii să fie mai jos decât capătul interior cu aproximativ 5-7 mm (0,2- 0,275 in). Acest lucru va asigura drenarea corectă a apei.
3. Asezați manșonul de protecție în orificiu. Acest lucru protejează marginile orificiului și îl sigilează la finalizarea procesului de instalare.

ATENTIONARE! Când faceți orificiul din perete, asigurați-vă că nu atingeți cablurile, instalațiile sanitare sau alte componente sensibile.

4.2.2 Dimensiunile plăcii de montare

Diferite modele au plăci de montare diferite. În funcție de cerințele de personalizare, forma plăcii de montare poate fi ușor diferită. Dar dimensiunile de instalare sunt aceleași cu dimensiunea unității de interior. Vedeți tipul A și tipul B ca exemplu:

Orientarea corectă a plăcii de montare

4 Instalare

În cazul în care conducta de legătură pentru gaz are 16 mm (5/8 in) sau mai mult, orificiul de perete trebuie să aibă 90 mm (3,54 in).

Pasul 4: Pregătirea conductei pentru agent frigorific

Conducta de agent frigorific se află în interiorul unui manşon izolator ataşat la partea din spate a unității. Pregătiți conducta înainte de a o introduce prin orificiul din perete.

1. În funcție de poziția orificiului din perete în raport cu placa de montare, alegeți partea din care conducta va ieși din unitate.

2. Dacă orificiul din perete se află în spatele unității, nu îndepărtați plăcuța detașabilă. Dacă gaura din perete se află în partea laterală a unității de interior, îndepărtați plăcuța detașabilă din plastic de pe acea parte a unității. Astfel se va crea un spațiu prin care conductele pot ieși din unitate. Dacă plăcuța de plastic este prea dificil de îndepărțat cu mâna, utilizați un clește cu vârf ascuțit.

3. S-a făcut o canelură în panoul de debitare pentru a putea fi tăiat în mod convenabil. Dimensiunea fantei este determinată de diametrul conductelor.

1. Dacă tubulatura de legătură existentă este deja încorporată în perete, treceți direct la pasul Conectarea furtunului de drenaj. Dacă nu există conducte deja încorporate, conectați conductele de agent frigorific ale unității de interior la conductele de legătură care vor intra în unitățile de interior și de exterior. Consultați secțiunea Conectarea tubulaturii pentru agentul frigorific din acest manual pentru instrucțiuni detaliate.

Conductele de agent frigorific pot ieși din unitatea interioară din patru unghiuri diferite: partea stângă, partea dreaptă, spate stânga, spate dreapta.

ATENTIONARE! Aveți grijă să nu îndoiti sau să deteriorați conductele în timp ce le îndoiti de unitate. Orice urme de lovituri din conductă vor afecta performanța unității.

Pasul 5: Conectarea furtunului de drenaj

Implicit, furtunul de drenaj este ataşat la partea stângă a unității (stând cu fața către spatele unității). Cu toate acestea, poate fi ataşat și în partea dreaptă a unității. Pentru a asigura evacuarea corectă, atașați furtunul de drenaj pe aceeași parte pe care conductele cu agent frigorific ies din unitate. Atașați extensia furtunului de drenaj (achiziționată separat) la capătul furtunului de drenaj.

• Înfășurați ferm punctul de conectare cu bandă de teflon pentru a asigura o etanșare bună și pentru a preveni scurgerile.
• Pentru portiunea furtunului de evacuare care va rămâne în interior, înfășurați-l cu izolatie de țeavă de spumă pentru a preveni condensarea.
• Scoateți filtrul de aer și turnați o cantitate mică de apă în tava de scurgere pentru a vă asigura că apa curge din unitate fără probleme.

Asigurați-vă că aranjați furtunul de scurgere în conformitate cu figurile următoare.

Asigurați-vă că furtunul de scurgere nu are îndoituri sau adâncituri pentru a asigura un drenaj adecvat.

Îndoirile furtunului de scurgere vor crea capcane de apă.

Îndoirile furtunului de scurgere vor crea capcane de apă.

Nu așezați capătul furtunului de evacuare în apă sau în recipiente care colectează apă. Acest lucru va împiedica drenarea adecvată.

Astupați orificiul de scurgere nefolosit. Pentru a preveni scurgerile nedorite, trebuie să astupați orificiul de scurgere neutilizat cu dopul de cauciuc furnizat.

4.2.3 Înainte de efectuarea lucrărilor electrice, citiți aceste reglementări

1. Toate cablajele trebuie să fie în conformitate cu codurile și regulamentele electrice locale și naționale, și trebuie să fie instalate de către un electrician autorizat.
2. Toate conexiunile electrice trebuie efectuate conform Schemei de conectare electrică situată pe panourile unităților interioare și exterioare.
3. Dacă există o problemă gravă de siguranță cu privire la alimentarea electrică, opriți imediat lucrul. Explicați acest motiv clientului și refuzați instalarea până la rezolvarea acestei probleme de siguranță.

4 Instalare

1. Tensiunea de alimentare trebuie să fie între 90 – 110% din tensiunea nominală. O alimentare electrică insuficientă poate duce la defectiune, electrocutare sau incendiu.
2. Dacă conectați alimentarea la cablajul fix, trebuie instalat un dispozitiv de protecție la supratensiune și întrerupătorul principal de alimentare.
3. Dacă instalația electrică fixă este conectată la sursa de alimentare, un comutator sau disjuncor care deconectează toți polii și are o separare între contacte de cel puțin 1/8 în (3 mm) trebuie încorporate în instalația electrică fixă. Tehnicianul calificat trebuie să utilizeze un comutator sau un disjuncor adecvat.
4. Conectați aparatul doar la o priză individuală de circuit derivat. Nu conectați alte aparate la aceeași priză.
5. Asigurați-vă că aparatul de aer condiționat este împământat corespunzător.
6. Fiecare cablu trebuie conectat bine. Cablurile conectate slab pot duce la supraîncălzirea terminalului, provocând defectarea produsului și un posibil incendiu.
7. Nu permiteți cablurilor să atingă sau să stea pe conducta de agent frigorific, pe compresor sau pe orice componente în mișcare ale aparatului.
8. Dacă aparatul este însoțit de un radiator electric suplimentar, acesta trebuie instalat la o distanță de cel puțin 1 m (40 in) față de materiale combustibile.
9. Pentru a evita un şoc electric, nu atingeti niciodată componentele electrice la scurt timp după oprirea alimentării cu energie electrică. După oprirea alimentării, așteptați întotdeauna 10 minute sau mai mult înainte de a atinge componentele electrice.

AVERTIZARE! Înainte de a efectua orice fel de lucrări electrice sau de cablare, opriți alimentarea electrică a sistemului.

Pasul 6: Conectarea cablurilor de semnal și a celor de alimentare

Cablul de semnal permite comunicarea dintre unitatea de interior și cea de exterior. Mai întâi trebuie să alegeți dimensiunea corectă de cablu, înainte de a-l pregăti pentru conectare.

Tipuri de cablu

• Cablu de alimentare de interior (dacă este cazul): H05VV-F sau H05V2V2-F
• Cablu de alimentare de exterior: H07RN-F sau H05RN-F
  • Cablu de semnal: H07RN-F

În America de Nord, alegeți tipul de cablu conform codurilor și reglementărilor electrice locale.

Suprafața minimă a secțiunii transversale a cablurilor de alimentare și de semnal (pentru consultare) (Nu se aplică pentru America de Nord)

Curentul nominal al aparatului (A)	Suprafața nominală a secțiunii transversale ( mm^2 )
>3 și ≤ 6	0,75
>6 și ≤ 10	1
>10 și ≤ 16	1,5
>16 și ≤ 25	2,5
>25 și ≤ 32	4
>32 și ≤ 40	6

4 Instalare

Dimensiunea cablului de alimentare, a cablului de semnal, a siguranței și a comutatorului necesare sunt stabilite în funcție de curentul maxim al aparatului. Curentul maxim este indicat pe plăcuța de identificare localizată pe panoul lateral al aparatului. Consultați plăcuța de identificare pentru a alege cablul, siguranța sau comutatorul adecvat.

În America de Nord, vă rugăm să alegeți dimensiunea corectă a cablului în funcție de Amperitatea minimă a circuitului indicată pe plăcuța de identificare a unității.

1. Deschideți panoul frontal al unității interioare.
2. Folosind o şurubelnită, deschideți capacul cutiei de cabluri din partea dreaptă a unității. Astfel veți avea acces la blocul terminal.

AVERTIZARE! Toate cablajele trebuie să fie executate în strictă conformitate cu diagrama aflată pe spatele panoului frontal al unității de interior.

1. Deşurubați clema pentru cablu din partea de jos a terminalului și puneti-o deoparte.
2. Stând cu fața către spatele unității, îndepărtați capacul de plastic din stânga jos.

3. Treceți cablul de semnal prin fanta din spatele unității, din spate către față.

4. Stând cu fața la aparat, potriviti culorile cu etichetele de pe blocul terminal, conectați bornele în U și însurubați ferm fiecare cablu la terminalul său corespunzător.

ATENTIONARE! Nu amestecati firele sub tensiune cu cele nule. Acest lucru este periculos și poate duce la defectarea aparatului de aer condiționat.

1. După ce v-ați asigurat că fiecare conexiune este sigură, utilizați clema pentru cabluri pentru a strânge cablul de semnal al unității. Strângeți ferm clema pentru cabluri.
2. Puneti la loc capacul firelor din fața unității, precum și panoul de plastic din spate.

Procesul de conectare a cablajului poate să difere uşor între unități și regiuni.

Pasul 7: Izolați tubulatura și cablurile

Înainte de a trece tubulatura, furtunul de drenaj și cablurile prin orificiul din perete, trebuie să le strângeti împreună pentru a economisi spațiu, să le protejați și să le izolați (nu se aplică în America de Nord).

1. Strângeti furtunul de drenaj, conducta de agent frigorific și cablul de semnal conform imaginii de mai jos.

Asigurați-vă că furtunul de drenaj este dedesubt în timpul strângerii. Dacă așezați deasupra furtunul de drenaj, acest lucru poate duce la revărsarea tăvii de umplere, ceea ce poate provoca incendiu și daune din cauza apei.

ATENTIONARE! Când strângeți aceste elemente împreună, nu împletiți și nu încrucisăți cablul de semnal cu alte cabluri.

1. Utilizând bandă adezivă de vinil, atașați furtunul de scurgere pe sub conductele de agent frigorific.
2. Utilizând bandă izolatoare, înfășurați strâns cablul de semnal, conductele de agent frigorific și furtunul de scurgere. Verificați de două ori dacă toate elementele sunt strânse.

ATENȚIONARE! În timpul strângerii mănunchiului, păstrați capetele conductelor neînfășurate. Trebuie să aveți acces la ele pentru a testa prezența scurgerilor la finalul procesului de instalare (consultați capitolele Verificare electrică și verificarea prezenței scurgerilor din acest manual).

Pasul 8: Montarea unității de interior

Dacă ați instalat conducte de legătură noi la unitatea de exterior, realizați următorii pași:

1. Dacă ați trecut deja conducta de agent frigorific prin orificiul din perete, treceți la pasul 4.

2. În caz contrar, verificați dacă sunt sigilate capetele conductei de agent frigorific, pentru a preveni pătrunderea murdăriei sau a corpurilor străine în conducte.

3. Treceți ușor conductele de agent frigorific, furtunul de drenaj și cablul de semnal strânse împreună prin orificiul din perete.

4. Agățați partea de sus a unității de interior pe cârligul superior al plăcii de montare.
5. Asigurați-vă că unitatea este ferm agățată pe placa de montare, apăsând ușor în stânga și dreapta unității. Unitatea nu trebuie să se miște sau să se clatine.
6. Aplicând o presiune egală, apăsați pe jumătatea inferioară a unității. Continuați să apăsați până ce aparatul se prinde de cârligele aflate în partea inferioară a plăcii de montare.
7. Verificați din nou ca unitatea să fie ferm montată, apăsând ușor în stânga și dreapta unității.

Dacă conducta pentru agentul frigorific este deja încorporată în perete, realizați următorii pași:

1. Agățați partea de sus a unității de interior pe cârligul superior al plăcii de montare.
2. Utilizați un suport sau o pană pentru a sprijini unitatea, astfel încât să aveți suficient spațiu pentru a conecta tubulatura frigorifică, cablul de semnal și furtunul de scurgere.

1. Conectați furtunul de drenaj și conducta de agent frigorific (consultați sectiunea Conectarea conductei de agent frigorific din acest manual pentru instructiuni).
2. Tineți punctul de conexiune al conductei expus pentru a realiza testul de scurgeri (consultați secțiunea Verificări electrice și verificarea prezenței scurgerilor din prezentul manual).

4 Instalare

1. După testul de scurgeri, înfășurați punctul de conexiune cu bandă izolatoare.
2. Îndepărtați consola sau manşonul care susține unitatea.
3. Aplicând o presiune egală, apăsați pe jumătatea inferioară a unității. Continuați să apăsați până ce aparatul se prinde de cârligele aflate în partea inferioară a plăcii de montare.

i

Rețineți că aceste cârlige de pe placa de montare sunt mai mici decât orificiile din spatele unității. Dacă vedeți că nu aveți suficient spațiu pentru a conecta conductele încorporate ale unității de interior, unitatea poate fi ajustată la stânga sau la dreapta cu 30-50 mm (1,18 - 1,95 in), în funcție de model.

4.3 Instalarea unității de exterior

Instalați unitatea în conformitate cu codurile și regulamentele locale; pot exista diferențe între diferite regiuni.

4.3.1 Instructiuni de instalare – Unitate exterioroară

Pasul 1: Alegerea amplasamentului de instalare înainte de a instala unitatea de exterior, trebuie ales un amplasament corespunzător. Următoarele standarde vă vor ajuta să alegeți amplasamentul potrivit pentru unitate.

Un amplasament corespunzător de instalare trebuie să îndeplinească următoarele standarde:

• Respectarea tuturor cerințelor referitoare la spațiu, conform sectiunii Cerințe de spațiu pentru instalare de mai sus.
• O bună circulație și ventilare a aerului
• Un loc ferm și solid – locația va putea susține unitatea și nu va vibra
  • Zgomotul produs de aparat nu va deranja
• O locatie ferită de perioadele lungi de expunere la razele solare sau ploaie
• În zonele în care există căderi de zăpadă, montați unitatea deasupra tăvii inferioare pentru a împiedica acumularea de gheată și deteriorarea spiralei. Montați unitatea suficient de sus pentru a fi deasupra stratului mediu de zăpadă acumulat în zonă. Înălțimea minimă trebuie să fie de 45 cm (18 inci).

NU instalați unitatea în următoarele locuri:

• În apropierea unui obstacol ce va bloca admisia și evacuarea aerului
• În apropierea unei străzi publice, a unei zone aglomerate sau unde zgomotul aparatului va deranja alte persoane
• În apropierea animalelor sau plantelor care vor fi afectate de evacuarea aerului.
• În apropierea oricărei surse de gaze inflamabile
• Într-o locație care este expusă cantităților mari de praf.

4 Instalare

- Într-o locație expusă unei cantități excesive de aer sărat.

Dacă unitatea este expusă la vânt puternic: Instalați unitatea astfel încât ventilatorul de evacuare a aerului să fie la un unghi de 90° față de direcția vântului. Dacă este necesar, construiti o barieră în fața unității pentru a o proteja de vânturile extrem de puternice. Vedeți figurile de mai jos.

Dacă unitatea este expusă frecvent la ploi puternice sau zăpadă:

Construiti un adăpost deasupra unității pentru a o proteja de ploaie sau zăpadă. Aveți grijă sa nu blocați fluxul de aer din jurul unității.

Dacă unitatea este expusă frecvent la aer sărat (pe malul mării):

Utilizați o unitate de exterior special proiectată pentru a rezista la coroziune.

Pasul 2: Instalare racord de drenaj (doar pentru pompă termică).

Înainte de fixarea unității de exterior, trebuie să instalați un racord de drenaj în partea de jos a unității. Tineți minte că există două tipuri diferite de racorduri de drenaj, în funcție de tipul unității de exterior.

În cazul în care racordul de drenaj are o garnitură din cauciuc (a se vedea Fig. A), procedați după cum urmează:

1. Montați garnitura de etanșare din cauciuc la capătul racordului de drenaj care se va conecta la unitatea de exterior.
2. Introduceți racordul de drenaj în orificiul din tava inferioară a unității.
3. Rotiți racordul de drenaj cu 90° până când se fixează pe poziție și este orientat către partea frontală a unității.
4. Conectați o extensie a furtunului de evacuare (nu este inclusă) la racordul de drenaj pentru a redirectiona apa din aparat în timpul modului de încălzire.

În cazul în care racordul de drenaj nu are o garnitură din cauciuc (a se vedea Fig. B), procedați după cum urmează:

1. Introduceți racordul de drenaj în orificiul din tava inferioară a unității. Racordul de drenaj se fixează pe poziție.
2. Conectați o extensie a furtunului de evacuare (nu este inclusă) la racordul de drenaj pentru a redirecționa apa din aparat în timpul modului de încălzire.

4 Instalare

Pasul 3: Ancorarea unității de exterior

Unitate de exterior poate fi ancorată la sol sau pe consolă montată pe perete cu ajutorul unui bolț (M10). Pregătiți baza de instalare a unității conform dimensiunilor de mai jos.

Dacă veți instala unitatea pe sol sau pe o platformă de montare din beton, efectuați pașii următori:

1. Marcați pozițiile pentru patru bolțuri de expansiune pe baza tabelului dimensiunilor.
2. Realizați în prealabil orificii pentru bolțurile de expansiune.
3. Puneti o piuliță la capătul fiecărui bolț de expansiune.
4. Bateți cu ciocanul bolțurile de expansiune în orificiile realizate în prealabil.
5. Îndepărtați piulițele de pe bolțurile de expansiune și puneți unitatea de exterior pe bolțuri.
6. Puneti șaibe pe fiecare bolt de expansiune, apoi înlocuiti piulițele.
7. Utilizând o cheie, strângeti fiecare piuliță bine.

AVERTIZARE! Atunci când realizați găuri în beton, este recomandată protejarea în permanență a ochilor.

Dacă veți instala unitatea pe o consolă montată pe perete, efectuați pașii următori:

ATENTIONARE! Asigurați vă că peretele este construit din cărămidă, beton sau din materiale asemănătoare și rezistente. Peretele trebuie să poată susține cel puțin de patru ori greutatea unității.

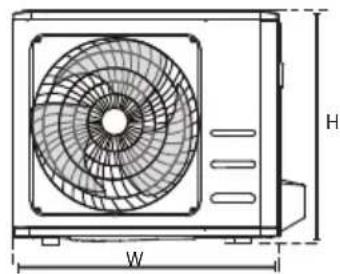

1. Marcați poziția orificiilor pentru consolă pe baza dimensiunilor din tabel.
2. Realizați în prealabil orificii pentru bolțurile de expansiune.
3. Puneți o șaibă și o piuliță la capătul fiecărui bolț de expansiune.
4. Treceți bolțurile de expansiune prin orificiile din consola de montare, puneți consola de montare în poziție și bateți cu ciocanul bolțurile de expansiune în perete.
5. Verificați dacă consola de montare este dreaptă.
6. Ridicați cu atenție unitatea și puneți picioarele de montare pe consolă.
7. Prindeți cu şuruburi ferm unitatea de consolă.
8. Dacă este permis, instalați unitatea cu garnituri de cauciuc pentru a reduce vibrațiile și zgomotul.
   Pasul 4: Conectarea cablurilor de semnal și a celor de alimentare
   Blocul terminal al unității de exterior este protejat de o carcasă pentru cabluri electrice aflată în laterala unității.
   O schemă electrică cuprinzătoare este tipărită pe interiorul capacului de cablare.

AVERTIZARE! Înainte de a efectua orice fel de lucrări electrice sau de cablare, opriți alimentarea electrică a sistemului.

1. Pregătiți cablul pentru conectare: Alegeți cablul corect, consultați „Tipuri de cablu” de la pagina 83.

4 Instalare

Dimensiunea cablului de alimentare, a cablului de semnal, a siguranței și a comutatorului necesare sunt stabilite în funcție de curentul maxim al aparatului. Curentul maxim este indicat pe plăcuța de identificare localizată pe panoul lateral al aparatului.

În America de Nord, vă rugăm să alegeți dimensiunea corectă a cablului în funcție de Amperitatea minimă a circuitului indicată pe plăcuța de identificare a unității.

• Folosind un cleşte de sârmă, îndepărtați învelișul de cauciuc de la ambele capete ale cablului pentru a descoperi aproximativ 40 mm (1,57 inci) din firele din interior.
• Îndepărtați izolația de la capetele cablurilor.
• Folosind un sertizor de cabluri, ataşati bornele în U la capetele cablurilor.

În timpul operației de sertizare, aveți grijă la diferențierea clară a cablurilor aflate sub tensiune (cu inscriptia „L” - Live) față de celelalte cabluri.

AVERTIZARE! Toate conexiunile electrice trebuie să fie executate în strictă conformitate cu schema electrică aflată în interiorul capacului pentru componentele electrice de pe unitatea de exterior.

1. Deşurubați capacul cablurilor electrice și îndepărtați-I.

2. Deşurubați clema pentru cablu din partea de jos a terminalului și puneti-o deoparte.

3. Conectați cablul în conformitate cu diagrama de conexiuni și însurubați ferm capsa U a fiecărui cablu la terminalul corespunzător.

4. După verificare, pentru a vă asigura că fiecare conexiune este sigură, treceți cablurile printr-o buclă pentru a preveni pătrunderea apei de ploaie în terminal.
5. Folosind clema pentru cabluri strângeti cablul de unitate. Strângeti ferm clema pentru cabluri.
6. Izolați cablurile neutilizate cu bandă izolatoare din PVc. Aranjați-le astfel încât să nu atingă nicio componentă electrică sau metalică.
7. Puneti la loc capacul firelor din lateralul unității, și înșurubați-1.

Dacă clema de cablu arată ca următorul, vă rugăm să selectați orificiul de trecere corespunzător în funcție de diametrul firului.

Gauca sietreileismaqjunigMioMedam. Mediu

Vânhchtelulatbeistenõkästeficienoughilizasectarama pentru a-l sprijini, astfel încât să poată fi fixat strâns.

4 Instalare

În America de Nord

1. Scoateți capacul cablului de pe unitate slăbind cele 3 suruburi.
2. Demontati capacele de pe panoul de conducte.
3. Montați temporar tuburile de conductă (nu sunt incluse) pe panoul de conducte.
4. Conectați corect atât sursa de alimentare, cât și liniile de joasă tensiune la bornele corespunzătoare de pe blocul de borne.
5. Împământați unitatea în conformitate cu codurile locale.
6. Asigurați-vă că dimensionați fiecare fir, permitând câțiva centimetri mai mult decât lungimea necesară pentru cablare.
7. Utilizați piulițe de blocare pentru a fixa tuburile de conductă.

5 Conectare tubulatură agent frigorific

La conectarea conductei de agent frigorific, nu permiteți substanțelor sau gazelor în afară de cele specificate ca agent frigorific să pătrundă în aparat. Prezența altor gaze sau substanțe va reduce capacitatea aparatului și va cauza o presiunea anormală în ciclul agentului frigorific. Acest lucru poate duce la explozie și vătămare.

Consultați tabelul de mai jos pentru specificații cu privire la lungimea maximă și înălțimea maximă de cădere a conductei.

Lungimea maximă și înălțimea de cădere a conductei de agent frigorific pe model de unitate

Lungimea conductelor de agent frigorific va afecta performanța și eficiența energetică a unității. Eficiența nominală este testată la unitățile cu o lungime a conductei de 5 metri (16,5 ft) (în America de Nord, lungimea standard a conductei este de 7,5 m (25')). Pentru a minimiza vibrațiile și zgomotul excesiv, este necesară o conductă de minimum 3 metri. În zonele tropicale speciale, pentru modelele cu agent frigorific R290, nu se poate adăuga agent frigorific, iar lungimea maximă a conductei de agent frigorific nu trebuie să depășească 10 metri (32,8 ft).

Model Capacitate (BTU/h)	Lungime maximă (m) înălțimea maximă a	căderilor (m)
Aer condiționat de tip invertor monosplit R410A,R32	< 15.000 25 (82 de picioare) 10 (33 de picioare)
	≥ 15.000 și <24.000 30 (98,5 ft) 20 (66 ft)
	≥ 24.000 și < 36.000 50 (164 de picioare) 25 (82 de picioare)
Aparat de aer condiționat de tip invertor cu viteză fixă R22	< 18.000 10 (33 de picioare) 5 (16 picioare)
	≥ 18.000 și < 21.000 15 (49 picioare) 8 (26 picioare)
	≥ 21.000 și < 35.000 20 (66 ft) 10 (33 de picioare)
Aparat de aer condiționat de tip monosplit cu viteză fixă R410A, R32	< 18.000 20 (66 ft) 8 (26 picioare)
	≥ 18.000 și < 36.000 25 (82 de picioare) 10 (33 de picioare)

5 Conectare tubulatură agent frigorific

5.1 Instrucțiuni cu privire la conectare - Conductă pentru agent frigorific

Pasul 1: Tăierea conductelor

Când pregătiți conductele pentru agentul frigorific, aveți grijă să le tăiați și să le sigilați în mod corespunzător. Aceasta va asigura o funcționare eficientă și va reduce la minim nevoia de întreținere viitoare.

1. Măsurăți distanța dintre unitatea de interior și cea de exterior.
2. Cu ajutorul unui dispozitiv de tăiat țevi, tăiați conducta puțin mai lungă decât distanța măsurată.
3. Asigurați-vă că țeava este tăiată la un unghi perfect de 90°.

AVERTIZARE! Fiți foarte atenți să nu deteriorați, loviți sau să deformați conducta în timpul tăierii. Acest lucru va reduce drastic eficiența unității la încălzire.

Pasul 2: Îndepărtarea bavurilor

Bavurile pot afecta etanșarea conexiunilor dintre conductele de răcire. Ele trebuie îndepărtate în totalitate.

1. Tineți conducta într-un unghi descendant pentru a preveni căderea bavurilor în conductă.
2. Folosind un alezor sau o unealtă pentru debavurare, îndepărtați toate bavurile de pe sectiunea tăiată a conductei.

Pasul 3: Bercluirea capetelor conductei

Bercluirea corectă este esențială pentru a obține o etansare corespunzătoare.

1. După îndepărtarea bavurilor din conducta tăiată, etanșați capetele cu bandă din PVC pentru a împiedica pătrunderea materialelor străine în conductă.
2. Înveliți conducta cu material izolator.
3. Puneti nipluri pentru bercluire la ambele capete ale conductei. Asigurați-vă că sunt îndreptate în direcția corectă, deoarece nu le mai puteți aseza sau schimba directia după bercluire.

1. Îndepărtați banda PVC de pe capetele conductei când sunteți pregătit pentru operațiunea de bercluire.
2. Fixați forma de bercluit pe capătul conductei. Capătul conductei trebuie să depășească marginea formei de bercluit conform cu dimensiunile din tabelul de mai jos.

5 Conectare tubulatură agent frigorific

1. Asezați dispozitivul de bercluit pe formă.
2. Rotiți mânerul dispozitivului de bercluit în sensul acelor de ceasornic, până când conducta este complet bercluită.
3. Îndepărtați dispozitivul de bercluit și forma de bercluit, apoi inspectați capătul conductei, pentru a vă asigura că nu există crăpături și că bercluirea este uniformă.

Pasul 4: Conectarea conductelor

La conectarea conductelor de agent frigorific, aveți grijă să nu folosiți un cuplu de torsiune excesiv sau să deformați conductele în orice fel. Mai întâi trebuie să conectați conducta de joasă presiune, apoi conducta de înaltă presiune.

Atunci când îndoiti conductele de agent frigorific, raza minimă de îndoire este de 10 cm.

5.2 Instrucțiuni pentru conectarea conductei la unitatea de interior

1. Aliniați centrul celor două țevi pe care le veți conecta.

1. Strângeti niplul cât mai bine cu mâna.
2. Folosind o cheie, strângeti niplul pe teava unității.
3. După ce apucați ferm niplul de pe țeavă, utilizați o cheie dinamometrică pentru a strânge niplul în conformitate cu valorile de torsiune din tabelul Cerințe cu privire la cuplul de torsiune de mai jos. Slăbiți ușor niplul de bercluit, apoi strângeti-I din nou.

5 Conectare tubulatură agent frigorific

Cerințe cu privire la cuplul de torsiune

Diametrul exterior al conductei (mm)	Cuplu de strângere (N•m)	Dimensiune bercluire (B) mm	Formă bercluire
∅ 6,35 (∅ 0,25") 18~20 (180~200 kgf.cm) 8,4~8,7 (0,33~0,34")
∅ 9,52 (∅ 0,375") 32~39 (320~390 kgf.cm) 13,2~13,5 (0,52~0,53")
∅ 12,7 (∅ 0,5") 49~59 (490~590 kgf.cm) 16,2~16,5 (0,64~0,65")
∅ 16 (∅ 0,63") 57~71 (570~710 kgf.cm) 19,2~19,7 (0,76~0,78")
∅ 19 (∅ 0,75") 67~101 (670~1010 kgf.cm) 23,2~23,7 (0,91~0,93")

AVERTIZARE! Forța excesivă poate rupe niplul sau poate avaria conducta de agent frigorific. Nu trebuie să depășiți cuplul de torsiune specificat în tabelul de mai sus.

5.3 Instructiuni pentru conectarea conductei la unitatea de exterior

1. Deşurubați capacul supapei compacte din lateralul unității de exterior.

2. Îndepărtați capacele de protecție de la capetele supapelor.

3. Aliniați capătul bercluit al conductei cu fiecare supapă și strângeți cu mâna niplul de bercluit cât de bine puteți.

4. Utilizând o cheie, tîneți de corpul supapei. Nu apucați niplul care etanșeizează supapa de serviciu.

1. În timp ce prindeți ferm corpul supapei, utilizați o cheie dinamometrică pentru a strânge niplul de bercluit conform valorilor corecte ale cuplului.

2. Slăbiti ușor niplul de bercluit, apoi strângeti-l din nou.

3. Repetați pașii 3 până la 6 pentru conductele rămase.

ATENTIONARE! Cuplul de torsiune rezultat din strângerea niplului de bercluit poate să desprindă alte părți ale supapei.

6.1 Pregătire și măsuri de siguranță

Aerul și materiile străine din circuitul agentului frigorific pot duce la creșteri anormale de presiune, ce pot avaria aparatul de aer condiționat, pot să-i reducă eficiența și pot cauza vătămare. Utilizați o pompă de vid și un manometru pentru conducte pentru a goli circuitul agentului frigorific, îndepărtând gazele fără condensare și umezeala din sistem.

Evacuarea trebuie să fie realizată la instalarea inițială și atunci când unitatea este mutată.

6.1.1 Înainte de a efectua evacuarea

• Asigurați-vă că țevile de legătură dintre unitatea de interior și unitatea de exterior sunt conectate corespunzător.
• Asigurați-vă că toate cablurile sunt conectate corespunzător.

6.1.2 Instructiuni de evacuare

1. Conectați furtunul de încărcare al manometrului pentru conducte la portul de service de pe supapa de joasă presiune al unității de exterior.
2. Conectați un alt furtun de încărcare de la manometrul pentru conducte până la pompa de vid.
3. Deschideți partea pentru presiune joasă a manometrului pentru conducte. Mențineți închisă partea pentru presiune înaltă.
4. Porniți pompa de vid pentru a evacua sistemul.
5. Evacuați timp de cel puțin 15 minute sau până când aparatul de măsurare mixt indică -76 cmHG (-10 ^5 Pa).

1. Închideți partea pentru presiune joasă a manometrului pentru conducte și opriți pompa de vid.
2. Așteptați 5 minute, apoi verificați dacă presiunea sistemului a rămas nemodificată.
3. Dacă există schimbări în presiunea sistemului, consultați secțiunea Verificarea scurgerilor de gaze pentru informații cu privire la modul de verificare a scurgerilor. Dacă presiunea sistemului a rămas nemodificată, deșurubați capacul supapei (supapă de înaltă presiune).
4. Introduceți cheia hexagonală în supapa compactă (supapă de înaltă presiune) și deschideți supapa rotind cheia 1/4 în sens opus acelor de ceasornic. Ascultați dacă iese gaz din sistem, apoi închideți supapa după 5 secunde.
5. Urmăriți manometrul timp de un minut, pentru a vă asigura că nu există nicio modificare de presiune. Valoarea indicată trebuie să fie puțin mai mare decât presiunea atmosferică.
6. Îndepărtați furtunul de încărcare de la portul de service.

6 Evacuarea aerului

1. Folosind cheia hexagonală, deschideți complet atât supapa de înaltă presiune, cât și supapa de joasă presiune.
2. Strângeti capacele supapelor la toate cele trei supape (port de service, supapă de înaltă presiune, supapă de joasă presiune) cu mâna. Apoi puteți să le strângeti mai mult utilizând o cheie dinamometrică, dacă este necesar.

ATENTIONARE! Atunci când deschideți tijele supapei, rotiți cheia hexagonală până ce atinge opritorul. Nu încercați să forțați supapa să se deschidă mai mult de atât.

6.1.3 Notă privind adăugarea agentului frigorific

Unele sisteme necesită încărcare suplimentară în funcție de lungimea conductelor. Lungimea standard a conductelor variază conform cu reglementările locale. De exemplu, în America de Nord, lungimea standard a conductei este de 7,5 m (25'). În alte zone, lungimea standard a conductei este de 5 m (16'). Agentul frigorific trebuie să fie încărcat de la portul de service de pe supapa de joasă presiune a unității de exterior. Agentul frigorific suplimentar ce trebuie încărcat poate fi calculat utilizând următoarea formulă:

Agent frigorific suplimentar în funcție de lungimea conductei

Lungimea conductei de conectare (m)	Metodă de purjare a aerului	Agent de răcire suplimentar
< Lungime standard conductă	Pompă de vid	Indisponibil
> Lungime standard conductă	Pompă de vid	Componentele cu lichid: ∅ 6,35 (∅ 0,25")R32:(Lungime conductă - lungime standard)x 12 g/m(Lungime conductă - lungime standard)x 0,13 oZ/ftR290:(Lungime conductă - lungime standard)x 10 g/m(Lungime conductă - lungime standard)x 0,10 oZ/ftR410A:(Lungime conductă - lungime standard)x 15 g/m(Lungime conductă - lungime standard)x 0,16 oZ/ftR22:(Lungime conductă - lungime standard)x 20 g/m(Lungime conductă - lungime standard)x 0,21 oZ/ft	Componentele cu lichid: ∅ 9,52 (∅ 0,375")R32:(Lungime conductă - lungime standard)x 24 g/m(Lungime conductă - lungime standard)x 0,26 oZ/ft(Lungime conductă - lungime standard)x 18 g/m(Lungime conductă - lungime standard)x 0,19 oZ/ftR410A:(Lungime conductă - lungime standard)x 30 g/m(Lungime conductă - lungime standard)x 0,32 oZ/ftR22:(Lungime conductă - lungime standard)x 40 g/m(Lungime conductă - lungime standard)x 0,42 oZ/ft

Pentru unitatea de agent frigorific R290, cantitatea totală de agent frigorific care trebuie încărcat nu este mai mare de: 387 g (<=9000 Btu/h), 447 g (>9000 Btu/h și <=12000 Btu/h), 547 g (>12000 Btu/h și <=18000 Btu/h), 632 g (>18000 Btu/h și <=24000 Btu/h).

ATENTIONARE! NU amestecati tipuri diferite de agent frigorific.

7 Verificări ale scurgerilor electrice și de gaze

7.1 Înainte de testul de funcționare

Efectuați testul de funcționare numai după ce ați îndeplinit următorii pași:

• Verificări de siguranță electrică – asigurați-vă că sistemul electric al unității este sigur și funcționează corespunzător.
• Verificări privind scurgerile de gaze – verificați toate niplurile de bercluit ale conexiunilor și asigurațivă că sistemul nu prezintă scurgeri
• Asigurați-vă că supapele de gaz și lichid (înaltă și joasă presiune) sunt deschise complet

7.2 Verificări de siguranță electrică

După instalare, confirmați că toate cablajele electrice sunt instalate în conformitate cu reglementările locale și naționale și respectând Manualul de instalare.

Înainte de testul de funcționare

Verificați lucrările de împământare

Măsurați rezistența la împământare prin detectarea vizuală și prin testarea rezistenței de împământare. Rezistența la împământare trebuie să fie mai mică de 0,1. Notă: Este posibil ca acest lucru să nu fie necesar pentru unele locații din America de Nord.

În timpul testului de funcționare

Verificați pierderile electrice

În timpul Testului de funcționare, utilizați o sondă de curent electric și un multimetru pentru a realiza un test de pierderi electrice elaborat.

Dacă se detectează pierderi electrice, opriți imediat aparatul și contactați un electrician autorizat pentru a găsi și a rezolva cauza pierderilor.

Este posibil ca acest lucru să nu fie necesar pentru unele locații din America de Nord.

Toate cablurile trebuie să fie în conformitate cu codurile electrice locale și naționale și trebuie instalate de către un electrician autorizat.

7.3 Verificarea scurgerilor de gaz

Există două metode diferite pentru a verifica scurgerile de gaze.

Metoda soluției de apă cu săpun

Utilizând o perie moale, aplicați o soluție de apă cu săpun sau detergent lichid la toate punctele de legătură ale conductelor din unitatea interioară și cea exterioară. Prezența bulelor de aer indică o scurgere.

Metoda detectorului de scurgeri

Dacă utilizați un detector de scurgeri, vă rugăm să consultați manualul de utilizare al dispozitivului pentru instrucțiuni de utilizare adecvate.

După ce v-ați asigurat că punctele de conexiune ale conductelor nu prezintă scurgeri, așezați la loc capacul supapei de la unitatea de exterior.

Punctul de verificare al unității de interior

Punctul de verificare al unității de exterior

A: Supapă de oprire la presiune joasă

B: Supapă de oprire la presiune înaltă

C&D: Nipluri bercluire unitate de interior

8.1 Instructiuni privind testul de functionare

Trebuie să realizați Testul de funcționare timp de cel puțin 30 de minute.

1. Conectați alimentarea electrică la aparat.
2. Pentru a reporni funcționarea, apăsați butonul ON/OFF (PORNIRE/OPRIRE) de pe telecomandă.
3. Apăsați butonul MODE (MOD) pentru a alege una dintre următoarele funcții, câte una pe rând:
4. RĂCIRE (COOL) – alegeți cea mai mică temperatură posibilă

5. ÎNCĂLZIRE (HEAT) – alegeți cea mai mare temperatură posibilă

6. Lăsați fiecare funcție să funcționeze aproximativ 5 minute și efectuați următoarele verificări:

Listă de verificări ce trebuie efectuate	ADMIS/RESPINS
Nu există scurgeri electrice
Aparatul este împământat corespunzător
Toate terminalele electrice sunt acoperite corespunzător
Unitățile de interior și de exterior sunt bine instalate
Punctele de legătură ale conductelor nu prezintă scurgeri	Exterior (2):	Interior (2):
Apa se scurge în mod adecvat prin furtunul de drenaj
Toate conductele sunt izolate corespunzător
Aparatul realizează funcția COOL (Răcire) în mod corespunzător
Aparatul realizează funcția HEAT (Încălzire) în mod corespunzător
Clapetele unității de interior se rotesc în mod corespunzător
Unitatea de interior reacționează la telecomandă

În timpul funcționării, presiunea din circuitul agentului de răcire va crește. Acest lucru poate indica scurgeri care nu au fost prezente în timpul verificării inițiale a scurgerilor. În timpul testului de funcționare efectuați o dublă verificare pentru a vă asigura că nu există scurgeri la punctele de legătură ale conductei agentului de răcire. Consultați secțiunea Verificarea scurgerilor de gaz pentru instrucțiuni.

1. După finalizarea cu succes a testului de funcționare și confirmarea că toate punctele de verificare din Lista de verificări ce trebuie efectuate SUNT CONFORME, procedați astfel:
2. Utilizând telecomanda, readuceți unitatea la temperatura normală de funcționare.
3. Utilizând bandă izolatoare, înfășurați punctele de legătură ale conductei de interior pentru agentul de răcire, pe care le-ați lăsat neacoperite în timpul procesului de instalare a unității de interior.

Dacă temperatura ambientală este sub 17 °C (62 °F)

Nu puteți utiliza telecomanda pentru a porni funcția RĂCIRE (COOL) atunci când temperatura ambientală este sub 17 °C.

1. ridicați panoul frontal al unității interioare și ridicati-I până când se fixează cu un clic.
2. Butonul MANUAL CONTROL (Control manual) este situat în partea dreaptă a unității. Apăsați de 2 ori pentru a selecta funcția COOL (Răcire).
3. Efectuați Testul de funcționare în mod normal.

8 Test de functionare

9 Îngrijire și întreținere

9.1 Curățarea unității interioare

ATENTIONARE! Opriti întotdeauna aparatul de aer condiționat și deconectați-l de la priza de alimentare înainte de curățare sau întreținere.

Folosiți doar o lavetă moale, uscată pentru curățarea unității. Dacă unitatea este deosebit de murdară, puteți folosi o lavetă umezită în apă caldă pentru a o curăța.

ATENTIONARE! Nu folosiți substanțe chimice sau lavete tratate chimic pentru a curăța unitatea.

ATENTIONARE! Nu folositi benzen, diluant, pudră de lustruit sau alti solventi pentru a curăța unitatea. Aceste substanțe pot conduce la fisurarea sau deformarea suprafetei din plastic.

ATENTIONARE! Nu folosiți apă mai fierbinte de 40 °C (104 °F) pentru curățarea panoului frontal. Aceasta poate conduce la deformarea sau decolorarea panoului.

9.2 Curățarea filtrului de aer

Un aparat de aer condiționat înfundat poate reduce eficiența de răcire a unității dumneavoastră și vă poate afecta sănătatea. Curățați filtrul o dată la două săptămâni.

1. Ridicați panoul frontal al unității interioare.
2. Mai întâi apăsați lamela de la capătul filtrului, pentru a slăbi catarama, ridicati-o, apoi trageți-o către dvs.
3. Acum trageți filtrul afară.
4. Dacă filtrul dvs. are un mic filtru de împrospătare a aerului, demontați-l de pe filtrul mai mare. Curățați acest filtru de împrospătare a aerului cu un aspirator de mână.
5. Curățați filtrul mare de aer cu soluție de apă caldă și săpun. Folosiți un detergent blând.
6. Clătiți filtrul cu apă curată, apoi scuturați excesul de apă.
7. Lăsați să se usuce într-un loc răcoros, uscat, fără să îl expuneți la lumina directă a soarelui.
8. Când s-a uscat, montați la loc filtrul de împrospătare a aerului pe filtrul mai mare, apoi introduceti-I la loc în unitatea interioară.
9. Închideți panoul frontal al unității interioare.

9 Îngrijire și întreținere

ATENTIONARE! Nu atingeti filtrul de împrospătare a aerului (Plasma) cel puțin 10 minute după oprirea unității.

ATENTIONARE!

• Înainte de schimbarea filtrului sau de curățare, opriți unitatea și deconectați-o de la priza de alimentare.
• Când scoateți filtrul, nu atingeți părțile metalice din unitate. Vă puteți tăia în marginile metalice ascuțite.
• Nu folositi apă pentru a curăța interiorul unității interioare. Aceasta poate distruge izolația și poate provoca șoc electric.
• Nu expuneți filtrul la lumina directă a soarelui atunci când îl uscați. Aceasta poate conduce la contractia filtrului.

9 Îngrijire și întreținere

9.3 Întreținere – perioade lungi de neutilizare

Dacă urmează să nu folosiți aparatul de aer condiționat o perioadă îndelungată de timp, urmați pașii de mai jos:

Turnit fur FANaf FAN (ventulator) până când unitatea este complet uscată

Scoateți bateriile din telecomandă

9.4 Întreținere – Inspectie înainte de sezon

După perioade lungi de neutilizare sau înaintea perioadelor de utilizare frecventă, urmați acești pași:

Verificați să nu existe cabluri avariate

Curățați toate filtrele

Verificați să nu existe scurger

Asigurați-vă că gurile de admisie și de evacuare a aerului nu sunt blocate

ATENTIONARE! Dacă apar oricare dintre situațiile de mai jos, opriți imediat unitatea!

• Cablul de alimentare este aariat sau anormal de cald.
• Simțiti un miros de material ars.
• Unitatea emite sunete puternice sau anormale.
• O siguranță de pe alimentare sau întrerupătorul se declanșează în mod frecvent.
• Apă sau alte obiecte cad în interiorul aparatului sau cad din unitate.
• Nu încercați să rezolvați singur aceste probleme! Luați legătura imediat cu un furnizor de servicii autorizat!

10.1 Probleme obișnuite

Următoarele probleme nu constituie o defectiune și în cele mai multe situații nu vor necesita reparații.

Problemă Cauze posibile
Unitatea nu pornește când se apasă butonul ON/OFF (PORNIT/OPRIT)	Unitatea are o funcție de protecție de 3 minute care împiedică suprasolicitarea acesteia. Unitatea nu poate fi repornită într-un interval de timp de trei minute după ce a fost oprită.
Unitatea trece de la modul COOL (răcire)/HEAT (încălzire) la modul FAN (ventilator)	Unitatea își poate schimba setarea pentru a împiedica aparitția înghețului pe unitate. După ce temperatura crește, unitatea va începe să funcționeze din nou în modul selectat anterior.
	Temperatura setată a fost atinsă, moment în care unitatea oprește compresorul. Unitatea va continua să funcționeze atunci când temperatura fluctuează din nou.
Unitatea interioară emite o ceață albă	În regiunile cu climă umedă, o diferență mare de temperatură între aerul din încăpere și aerul condiționat poate conduce la aparitția unei cețe albe.
Atât unitatea interioară, cât și cea exteriorară emit o ceață albă	Atunci când unitatea repornește în modul de funcționare HEAT (încălzire) după dezghețare, poate fi emisă o ceață albă din cauza umezelii generate de procesul de dezghețare.
Unitatea interioară face zgomot	Este posibil să apară un sunet de aer evacuat cu viteză atunci când fanta își schimbă poziția.
	Este posibil să apară un sunet ca un scârtâit după funcționarea unității în modul HEAT (încălzire) din cauza dilatării și contractării pieselor din plastic ale unității.

10 Depanare

Atât unitatea interioară, cât și cea exteriorară fac zgomot	Sunet de șuierat slab în timpul funcționării: Acest lucru este normal și este cauzat de gazul frigorific care curge atât prin unitățile interioare, cât și prin unitățile exterioare.
	Un sunet slab ca un șuierat apare când sistemul pornește, când tocmai a încetat să funcționeze sau când este în procesul de dezghețare: Acest zgomot este normal și este cauzat de gazul de răcire care încetează să circule sau își schimbă direcția.
	Sunet ca un scârtâit: Dilatarea și contractarea normală a pieselor din plastic și metal cauzate de schimbările de temperatură în timpul funcționării pot provoca un sunet ca un scârtâit.

Problemă Cauze posibile
Unitatea exteriorară face zgomote Unitatea	va emite diferite sunete, în funcție de modul de funcționare.
Praful este emis fie din unitatea interioară, fie din cea exteriorară	Unitatea poate acumula praf în timpul perioadelor lungi de neutilizare, care va fi emis atunci când unitatea este pornită. Acest lucru poate fi atenuat prin acoperirea aparatului în timpul perioadelor lungi de nefuncționare.
Unitatea emite un miros neplăcut	De asemenea, unitatea poate absorbi mirosurile din mediul înconjurător (precum cel al mobilei, miros de gătit, de țigări etc.), care vor fi emise în timpul funcționării.
	Filtrele unității au prins mucegai și trebuie să fie curățate.
Ventilatorul unității exterioare nu funcționează	În timpul funcționării, viteza ventilatorului este controlată pentru a optimiza funcționarea produsului.
Funcționarea este neregulată, imprevizibilă sau unitatea nu răspunde la comenzi	Interferența de la stațiile de telefonie mobilă și releele de amplificare poate provoca disfuncționalități ale unității.În acest caz, încercați următoarele proceduri:Deconectați alimentarea electrică, apoi conectați-o din nou.Apăsați butonul ON/OFF (Pornire/Oprire) de pe telecomandă pentru a reporni funcționarea.

Dacă problema persistă, contactați un dealer local sau cel mai apropiat centru de servicii pentru clienti. Oferiți-le o descriere detaliată a defectiunii unității, precum și numărul modelului.

10.2 Depanare

Atunci când apar probleme, vă rugăm să verificați următoarele puncte înainte de a contacta o companie de reparații.

Problema Cauze posibile Solutie
Peformante de răcire slabe	Temperatura setată poate fi mai mare decât temperatura ambiantă a încăperii	Reduceți valoarea la care este setată temperatura.
	Schimbătorul de căldură de la unitatea interioară sau unitatea exteriorară este murdar	Curățați schimbătorul de căldură afectat
	Filtrul de aer este murdar	Scoateți filtrul și curățați-l în conformitate cu instrucțiunile
	Gura de admisie sau de evacuare a aerului de la una dintre unități este blocată	Opriți unitatea, îndepărtați obiectul care obstrucționează și porniți din nou unitatea
	Ușile și ferestrele sunt deschise	Asigurați-vă că ușile și ferestrele sunt închise atunci când unitatea este în funcțiune
	Lumina soarelui generează căldură excesivă	Închideți ferestrele și trageți perdelele în timpul perioadelor cu temperaturi ridicate sau cu lumină puternică de la soare
	În încăpere există prea multe surse de căldură (persoane, calculatoare, aparate electronice etc.)	Reduceți numărul de surse de căldură
	Prea puțin agent de răcire din cauza scurgerilor sau a timpului îndelungat de utilizare	Verificați dacă există scurgeri, refaceți etanșarea dacă este necesar și mai adăugați agent de răcire
	Funcția SILENCE (liniște) este activată (functie opțională)	Funcția SILENCE (liniște) poate scădea performanțele produsului prin reducerea frecvenței de funcționare. Dezactivați funcția SILENCE (liniște).
Unitatea nu funcționează	Pană de curent	Așteptați ca tensiunea electrică în rețea să fie restabilită
	Alimentarea electrică a unității este oprită Porniți alimentarea
	Siguranța s-a ars înlocuiti siguranța
	Bateriile telecomenzii sunt descărcate în locuiti bateriile
	Funcția de protecție de 3 minute a unității a fost activată	Așteptați trei minute după repornirea unității
	Cronometrul este activat Dezactivați cronometrul
Unitatea pornește și se oprește frecvent	Există prea mult sau prea puțin agent frigorific în sistem.	Verificați dacă există scurgeri și umpleți instalația cu agent frigorific.
	În sistem au pătruns gaze incompresibile sau umiditate.	Evacuați gazele și umpleți instalația cu agent frigorific
	Compresorul este avariat înlocuiti compresorul
	Tensiunea este prea mare sau prea mică	Instalați un regulator pentru a regla tensiunea
Peformanțe de încălzire slabe	Temperatura exterioară este extrem de scăzută	Folosiți un dispozitiv de încălzire auxiliar
	Aerul rece intră prin uși și ferestre	Asigurați-vă că toate ușile și ferestrele sunt închise în timpul utilizării
	Prea puțin agent de răcire din cauza scurgerilor sau a timpului îndelungat de utilizare	Verificați dacă există scurgeri, refaceți etanșarea dacă este necesar și mai adăugați agent de răcire
Lămpile indicatoare continuă să clipească	Unitatea poate opri funcționarea sau poate continua să funcționeze în siguranță. Dacă lämpile indicatoare continuă să clipească sau apar coduri de eroare, așteptați aproximativ 10 minute. Problema se poate rezolva de la sine. Dacă nu, deconectați alimentarea, apoi conectați-o din nou. Porniți unitatea. Dacă problema persistă, deconectați alimentarea și contactați cel mai apropiat centru de asistență pentru clienti.
Apare un cod de eroare și începe cu literele după cum urmează în fereastra unității interioare: E(x), P(x), F(x) EH(xx), EL(xx), EC(xx) PH(xx), PL(xx), PC(xx)

Dacă problema persistă după efectuarea verificărilor și diagnosticării de mai sus, opriți imediat unitatea și contactați un centru de service autorizat.

11 Reglementări europene pentru eliminarea produsului ca deșeu

Acest aparat conține agent frigorific și alte materiale potențial periculoase, Când aruncați acest aparat, legea impune colectare și tratament special, Nu aruncați acest produs ca deșeuri menajere sau deșeuri municipale nesortate,

Atunci când eliminați acest aparat, aveți la dispoziție următoarele opțiuni:

• Eliminați aparatul la sistemul municipal de colectare a deșeurilor electronice.
• Atunci când cumpărați un aparat nou, vânzătorul va prelua gratuit vechiul aparat.
• Producătorul va prelua gratuit vechiul aparat.
• Vindeți aparatul firmelor autorizate care se ocupă de deșeuri din metal.

Notă specială

Eliminarea acestui aparat în pădure sau în alte locuri din natură vă pune în pericol sănătatea și are un efect nociv pentru mediul înconjurător. Substanțele periculoase se pot scurge în apele subterane și intră în lanțul producției de alimente.

Acest simbol indică faptul că acest produs nu trebuie aruncat împreună cu alte deșeuri menajere la sfârșitul duratei de viață. Dispozitivul folosit trebuie returnat la punctul oficial de colectare pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colectare, vă rugăm să contactați autoritățile locale sau distribuitorul de unde a fost achiziționat produsul. Fiecare gospodărie joacă un rol important în recuperarea și reciclarea aparatelor vechi. Eliminarea adecvată a aparatului uzat ajută la prevenirea potențialelor consecințe negative asupra mediului și sănătății umane.

12 Instructiuni de instalare

12.1 Instructiuni F-Gas

Acest produs conține gaze fluorurate cu efect de seră.

Gazele fluorurate cu efect de seră sunt conținute în echipamente închise ermetic.

Instalarea, întreținerea, mentenanța, repararea, verificarea scurgerilor sau scoaterea din uz a echipamentelor și reciclarea produselor ar trebui să fie efectuate de persoane fizice care dețin certificate relevante.

În cazul în care sistemul are instalat un sistem de detectare a scurgerilor, trebuie efectuate verificări ale scurgerilor cel puțin o dată la 12 luni, pentru a se asigura că sistemul funcționează corect.

În cazul în care produsul trebuie să fie verificat în ceea ce privește scurgerile, trebuie să se specifice ciclul de inspecție, să se stabilească și să se salveze înregistrările controalelor de scurgere.

Notă: Pentru echipamentele închise ermetic, aparatele de aer condiționat local, aparatele de aer condiționat pentru ferestre și dezumidificatorul, dacă echivalentul CO₂ al gazelor fluorurate cu efect de seră este mai mic de 10 tone, nu trebuie să efectueze verificări de scurgere.

BEVPI

Denumire model	Unitate de interior BEVPI 090 BEVPI 120 BEVPI 180 BEVPI 240
	Unitate exteriorară BEVPI 091 BEVPI 121 BEVPI 181 BEVPI 241
Agent frigorific		R32 R32 R32	R32
Cantitate totală de agent de răcire (g)		550 550 1100	1450
GWP		675 675 675	675
CO2 echivalent (tone)		0.371	0.371	0.743	0.979
Anti-Electric		Clasa I Clasa I	Clasa I Clasa I
Clasa de climatizare		T1 T1 T1 T1
Tipul de încălzire		Pompa de căldură	Pompa de căldură Pompa de căldură Pompa de căldură
Conexiune sursă de alimentare		Exterior Exterior	Exterior Exterior
Pdesign C (Sarcina de răcire proiectată) (kW)		2.7	3.5	5.2	7.0
Pdesign H (Sarcina de încălzire proiectată) (kW)		2,7 (sezon mediu UE)	2,9 (sezon mediu UE)	4,1 (sezon mediu UE)	4,9 (sezon mediu UE)
SEER/AEER/EER ponderată (W/W)		6,9 (SEER, UE)	7,0 (SEER, UE)	7,0 (SEER, UE)	6,5 (SEER, UE)
SCOP/ACOP/EER ponderată (W/W)		4,0 (SCOP, Mediu UE)	4,0 (SCOP, Mediu UE)	4,0 (SCOP, Mediu UE)	4,0 (SCOP, Mediu UE)
Nivelul energetic de răcire		A++ (UE)	A++ (UE)	A++ (UE)	A++ (UE)
Nivelul energetic de încălzire		A+ (sezon mediu UE)	A+ (sezon mediu UE)	A+ (sezon mediu UE)	A+ (sezon mediu UE)
Consum Anual de Energie-Răcire (kWh)		137 175 260	377
Consum Anual de Energie - încălzire (kWh)		945 990 1435	1730
Capacitatea declarată pentru calculul SCOP la condiția de proiectare de referință (kW)		2.63	2.69 3.39 3.69
Capacitatea de încălzire de rezervă presupusă pentru calculul SCOP la condiția de proiectare de referință (kW)		0.07	0.21 0.71 1.21
Putere radiator electric (W)		/	/	/	/
Nivelul de energie la răcire (W)		/	/	/	/
Nivelul de energie la încălzire (W)		/	/	/	/
Tensiune/frecvență (V/Hz)		220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph
Current de functionare la răcire(A)		/	/	/	/
Current de functionare la încălzire (A)		/	/	/	/

13 Specificații

Denumire model	Unitate de interior BEVPI 090 BEVPI 120 BEVPI 180 BEVPI 240
	Unitate exteriorară BEVPI 091 BEVPI 121 BEVPI 181 BEVPI 241
Nivel de presiune a zgomotului - Unitate interioară (dBA)		56 55 57 63
Nivel de presiune a zgomotului - Unitate exteriorară (dBA)		63 63 65 67
Volum debit de aer ( m^3/h )		416/309/230 584/477/395 730/500/420		1020/830/640
Putere nominală de intrare-EN 60335(W)		2150 2150 2500 3700
Curent nominal de intrare-EN 60335(A)		10 10 13 19
Clasa de rezistență a unității interioare		IPX0 IPX0 IPX0	IPX0
Clasa de rezistență a unității exterioare		IP24 IP24 IP24	IP24
Diametrul conductei de înaltă presiune (mm)		6,35 mm (1/4") 6,35 mm (1/4") 6,35 mm (1/4") 9,52 mm (3/8")
Diametrul conductei de joasă presiune (mm)		9,52 mm (3/8") 9,52 mm (3/8") 12,7 mm (1/2") 15,9 mm (5/8")
Specificația cablului de alimentare ( mm^2 )		1,5 x 3 1,5 x 3	1,5 x 3 2,5 x 3
Cablu de conectare pentru interior și exterior ( mm^2 )		1,5 x 5 1,5 x 5	1,5 x 5 2,5 x 5
Altitudine maximă (m)		10 10 20 25
Lungimea maximă a conductei (m)		25 25 30 50
Cantitate suplimentară de gaz (g/m)		12 12 12 24
Unitate interioară (L×Î×A) mm		752 × 290 × 219	832 × 297 × 223	995 × 319 × 251	1119 × 336 × 259
Unitate exteriorară (L×Î×A) mm		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330	890 x 673 x 342
Greutate netă a unității interioare (kg)		8.5	9.5	12 15
Greutate netă a unității exterioare (kg)		23 23 32 43

Notă:

1. Specificațiile sunt valori standard calculate pe baza condițiilor nominale de funcționare. Acestea vor varia în condiții diferite de lucru.
2. Compania noastră are îmbunătățiri tehnice rapide. Va exista o notificare prealabila pentru orice modificare a datelor tehnice. Vă rugăm să citiți plăcuța de pe aparatul de aer condiționat.

Vă rugăm să consultați informațiile detaliate despre produs cerute în Regulamentul nr. 206/2012 din prospectul din Fișa produsului.

BEHPI

Denumire model	Unitate de interior BEHPI 090 BEHPI 120 BEHPI 180 BEHPI 240
	Unitate exteriorară BEHPI 091 BEHPI 121 BEHPI 181 BEHPI 241
Agent frigorific		R32 R32 R32 R32
Cantitate totală de agent de răcire (g)		550 550 1100 1450
GWP		675 675 675 675
CO2 echivalent (tone)		0.371	0.371	0.743
Anti-Electric		Clasa I Clasa I Clasa I Clasa I
Clasa de climatizare		T1 T1 T1 T1
Tipul de încălzire		Pompa de căldură Pompa de căldură Pompa de căldură Pompa de căldură
Conexiune sursă de alimentare		Exterior Exterior Exterior Exterior
Pdesign C (Sarcina de răcire proiectată) (kW)		2.7 3.5	5.2 7.0
Pdesign H (Sarcina de încălzire proiectată) (kW)		2,7 (sezon mediu UE)	2,9 (sezon mediu UE)	4,1 (sezon mediu UE)
SEER/AEER/EER ponderată (W/W)		6,9 (SEER, UE)	7,0 (SEER, UE)	7,0 (SEER, UE)
SCOP/ACOP/EER ponderată (W/W)		4,0 (SCOP, Mediu UE)	4,0 (SCOP, Mediu UE)	4,0 (SCOP, Mediu UE)
Nivelul energetic de răcire		A++ (UE)	A++ (UE)	A++ (UE)
Nivelul energetic de încălzire		A+ (sezon mediu UE)	A+ (sezon mediu UE)	A+ (sezon mediu UE)
Consum Anual de Energie-Răcire (kWh)		137 175 260 377
Consum Anual de Energie - Încălzire (kWh)		945 990 1435 1730
Capacitatea declarată pentru calculul SCOP la condiția de proiectare de referință (kW)		2.63	2.69 3.39 3.69
Capacitatea de încălzire de rezervă presupusă pentru calculul SCOP la condiția de proiectare de referință (kW)		0.07	0.21 0.71 1.21
Putere radiator electric (W)		/	/	/
Nivelul de energie la răcire (W)		/	/	/
Nivelul de energie la încălzire (W)		/	/	/
Tensiune/frecvență (V/Hz)		220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph	220-240 V~50 Hz, 1 Ph
Current de funcționare la răcire(A)		/	/	/
Current de funcționare la încălzire (A)		/	/	/

13 Specificații

Denumire model	Unitate de interior BEHPI 090 BEHPI 120 BEHPI 180 BEHPI 240
	Unitate exteriorară BEHPI 091 BEHPI 121 BEHPI 181 BEHPI 241
Nivel de presiune a zgomotului - Unitate interioară (dBA)		56 55 57 63
Nivel de presiune a zgomotului - Unitate exteriorară (dBA)		63 63 65 67
Volum debit de aer ( m^3/h )		416/309/230 584/477/395 730/500/420		1020/830/640
Putere nominală de intrare-EN 60335(W)		2150 2150 2500 3700
Curent nominal de intrare-EN 60335(A)		10 10 13 19
Clasa de rezistență a unității interioare		IPX0 IPX0 IPX0	IPX0
Clasa de rezistență a unității exterioroare		IP24 IP24 IP24	IP24
Diametrul conductei de înaltă presiune (mm)		6,35 mm (1/4") 6,35 mm (1/4") 6,35 mm (1/4") 9,52 mm (3/8")
Diametrul conductei de joasă presiune (mm)		9,52 mm (3/8") 9,52 mm (3/8") 12,7 mm (1/2") 15,9 mm (5/8")
Specificația cablului de alimentare ( mm^2 )		1,5 x 3 1,5 x 3	1,5 x 3 2,5 x 3
Cablu de conectare pentru interior și exterior ( mm^2 )		1,5 x 5 1,5 x 5	1,5 x 5 2,5 x 5
Altitudine maximă (m)		10 10 20 25
Lungimea maximă a conductei (m)		25 25 30 50
Cantitate suplimentară de gaz (g/m)		12 12 12 24
Unitate interioară (L×Î×A) mm		752 × 290 × 219	832 × 297 × 223	995 × 319 × 251	1119 × 336 × 259
Unitate exteriorară (L×Î×A) mm		720 x 495 x 270	720 x 495 x 270	805 x 554 x 330	890 x 673 x 342
Greutate netă a unității interioare (kg)		8.5	9.5	12 15
Greutate netă a unității exterioroare (kg)		23 23 32 43

Notă:

1. Specificațiile sunt valori standard calculate pe baza condițiilor nominale de funcționare. Acestea vor varia în condiții diferite de lucru.
2. Compania noastră are îmbunătățiri tehnice rapide. Va exista o notificare prealabila pentru orice modificare a datelor tehnice. Vă rugăm să citiți plăcuța de pe aparatul de aer condiționat.

Vă rugăm să consultați informațiile detaliate despre produs cerute în Regulamentul nr. 206/2012 din prospectul din Fișa produsului.

BEEPI

Denumire model	Unitate de interior BEEPI 090 BEEPI 120
	Unitate exteriorară BEEPI 091 BEEPI 121
Agent frigorific		R32 R32
Cantitate totală de agent de răcire (g)		620 620
GWP		675 675
CO2 echivalent (tone)		0.419	0.419
Anti-Electric		Clasa I Clasa I
Clasa de climatizare		T1 T1
Tipul de încălzire		Pompa de căldură Pompa de căldură
Conexiune sursă de alimentare		Exterior Exterior
Pdesign C (Sarcina de răcire proiectată) (kW)		2.5 3.2
Pdesign H (Sarcina de încălzire proiectată) (kW)		2,4 (sezon mediu UE) 2,4 (sezon mediu UE)
SEER/AER/EER ponderată (W/W)		9,0 (SEER, UE) 8,5 (SEER, UE)
SCOP/ACOP/EER ponderată (W/W)		4,6 (SCOP, Mediu UE) 4,6 (SCOP, Mediu UE)
Nivelul energetic de răcire		A+++ (UE) A+++ (UE)
Nivelul energetic de încălzire		A++ (sezon mediu UE) A++ (sezon mediu UE)
Consum Anual de Energie-Răcire (kWh)		98 132
Consum Anual de Energie - Încălzire (kWh)		743 743
Capacitatea declarată pentru calculul SCOP la condiția de proiectare de referință (kW)		2.1 2.1
Capacitatea de încălzire de rezervă presupusă pentru calculul SCOP la condiția de proiectare de referință (kW)		0.3 0.3
Putere radiator electric (W)		/	/
Nivelul de energie la răcire (W)		/	/
Nivelul de energie la încălzire (W)		/	/
Tensiune/frecvență (V/Hz)		220-240 V~ 50 Hz, 1 Ph	220-240 V~ 50 Hz, 1 Ph
Current de funcționare la răcire(A)		/	/
Current de funcționare la încălzire (A)		/	/
Nivel de presiune a zgomotului - Unitate interioară (dBA)		37/33/23/20	39/35/24/21

13 Specificații

Denumire model	Unitate de interior BEEPI 090 BEEPI 120
	Unitate exteriorară BEEPI 091 BEEPI 121
Nivel de presiune a zgomotului - Unitate exteriorară(dBA)		54.0 54.5
Volum debit de aer (m3/h)		483/362/303 584/477/395
Putere nominală de intrare-EN 60335(W)		2200 2200
Curent nominal de intrare-EN 60335(A)		10,5 10,5
Clasa de rezistență a unității interioare		IPX0 IPX0
Clasa de rezistență a unității exterioare		IP24 IP24
Diametrul conductei de înaltă presiune(mm)		∅6,35 (1/4") ∅6,35 (1/4")
Diametrul conductei de joasă presiune (mm)		∅9,52 (3/8") ∅9,52 (3/8")
Specificația cablului de alimentare (mm2)		3G2,5 3G2,5
Cablu de conectare pentru interior și exterior (mm2)		5G1,5 5G1,5
Altitudine maximă (m)		10 10
Lungimea maximă a conductei (m)		25 25
Cantitate suplimentară de gaz (g/m)		12 12
Unitate interiorară (L×Î×A) mm		832 × 297 × 223 832 × 297 × 223
Unitate exteriorară (L×Î×A) mm		765 × 555 × 303 765 × 555 × 303
Greutate netă a unității interioare (kg)		9.5 9.5
Greutate netă a unității exterioare (kg)		27.0 27.0

Notă:

1. Specificațiile sunt valori standard calculate pe baza condițiilor nominale de funcționare. Acestea vor varia în condiții diferite de lucru.
2. Compania noastră are îmbunătățiri tehnice rapide. Va exista o notificare prealabila pentru orice modificare a datelor tehnice. Vă rugăm să citiți plăcuța de pe aparatul de aer condiționat.

Vă rugăm să consultați informațiile detaliate despre produs cerute în Regulamentul nr. 206/2012 din prospectul din Fișa produsului.
