CH64CBA/2 - плита CANDY - Безкоштовний посібник користувача

Тип продукту	Склокерамічна варильна поверхня
Бренд	Candy
Модель	CH64CBA/2
Розміри (Ш x Г)	593 x 523 мм (поверхня 60 см)
Тип склокераміки	Радіантний (випромінювальні конфорки)
Кількість конфорок	4
Максимальна загальна потужність	7,2 кВт (регулюється від 2,5 кВт до 7,2 кВт)
Електроживлення	220-240 В ~ однофазне/двофазне / 380-415 В 2N~ трифазне
Основні функції	Керування потужністю, Таймер (99 хв), Блокування від дітей, Функція мосту, Подвійна/Потрійна зона, Автоматичне вимкнення, Індикатор залишкового тепла, Захист від переливу
Матеріал	Склокераміка
Чищення	Спеціальний миючий засіб для склокераміки та скребок (лезо під 30°)
Безпека	Автоматичне блокування від дітей через 15 хв, Автоматичне вимкнення за рівнем, Індикатор залишкового тепла (H), Захист від переливу (F1/F2)
Встановлення	Вбудовувана, ущільнювальна стрічка в комплекті, мін. відстань 700 мм зверху, 55 мм від задньої стінки
Вага	Приблизно 9 кг (оцінка)
Кількість сторінок інструкції	150
Доступні мови	FR, EN, DE, ES, IT, NL, PT, CS, HU, PL, RO, RU, SL, UK, BG, EL, тощо
Код товару	35204-741 8195-0611 (приклад на етикетці)
Індекс ремонтопридатності	Не вказано

Часті запитання - CH64CBA/2 CANDY

Як налаштувати максимальну потужність варильної поверхні?

Після підключення пристрою у вас є 30 секунд, щоб налаштувати максимальну потужність. Активуйте поверхню, потім торкніться клавіші Мінус (-) протягом 5 секунд, доки не з'явиться повідомлення. Використовуйте клавіші Плюс (+) і Мінус (-) для вибору значення від 2,5 кВт до максимальної потужності (напр. 7,2 кВт). Підтвердьте, одночасно торкнувшись обох клавіш протягом 5 секунд. Прозвучить довгий звуковий сигнал.

Як активувати блокування від дітей?

Натисніть одночасно клавіші Плюс (+) і Мінус (-). Літери 'Lo' відображаються протягом 2 секунд, і поверхня блокується. Щоб розблокувати, повторіть ту саму операцію; пролунає звуковий сигнал, і з'явиться літера 'n'. Блокування активується автоматично через 15 хвилин після повного вимкнення поверхні.

Що робити, якщо на поверхні відображається 'F0' або інший код помилки?

Коди помилок (F0, Fc, Ft, FE, Fb, FU/FJ, FA, FC/Fd, Fr) вказують на різні проблеми. Для більшості з них від'єднайте, а потім знову підключіть живлення. Якщо помилка не зникає, зверніться до сервісного центру. Наприклад, Fc вказує на перегрів панелі керування: зачекайте, поки температура знизиться. Fr - це помилка реле: вимкніть живлення на 1 хвилину.

Як чистити склокерамічну поверхню, не пошкодивши її?

Використовуйте спеціальний миючий засіб для склокераміки. Нанесіть кілька крапель, протріть м'якою ганчіркою або паперовим рушником. Для стійких плям зішкребіть скребком (лезом бритви) під кутом 30°. Ніколи не використовуйте абразивні засоби, надто вологу губку або ніж. Білий оцет або лимонний сік видаляє сліди від води.

Як використовувати функцію таймера?

Виберіть увімкнену зону приготування (рівень > 0). Натисніть клавішу Таймер або одночасно Плюс (+) і Мінус (-). З'явиться символ E. Використовуйте Плюс (+) або Мінус (-), щоб встановити тривалість від 1 до 99 хвилин. Остання хвилина відображається в секундах. Після закінчення часу поверхня подасть звуковий сигнал; натисніть будь-яку клавішу, щоб зупинити його.

Яка мінімальна відстань між варильною поверхнею та витяжкою?

Мінімальна необхідна відстань між варильною поверхнею та витяжкою становить 700 мм. Для шафи зверху ця відстань також становить 700 мм. Також дотримуйтеся 55 мм від задньої стінки та 150 мм від бічних меблів.

Як підключити варильну поверхню до електромережі?

Підключення повинен виконувати кваліфікований фахівець. Використовуйте кабель H05V2V2-F відповідного перерізу (напр. 3x2,5 мм² для 220-240 В однофазного). Жовто-зелений провідник (земля) повинен бути довшим на 10 мм. Дотримуйтесь схеми підключення відповідно до конфігурації: однофазна, двофазна або трифазна. Розетка або автоматичний вимикач повинні залишатися доступними.

Чому зони приготування вимикаються автоматично?

Поверхня має автоматичне вимкнення безпеки. Максимальна тривалість роботи залежить від рівня нагріву: наприклад, рівень 1 = 10 годин, рівень 9 = 2 години. Якщо рівень не змінюється протягом цього часу, конфорка вимикається. Це нормально, щоб запобігти перегріву.

Як використовувати функцію мосту (bridge)?

Функція мосту дозволяє об'єднати дві зони приготування для використання великої каструлі. Обидві конфорки повинні бути вимкнені. Виберіть одну з конфорок, натисніть клавішу Міст. Світлодіод засвітиться, обидві конфорки активуються разом. Встановіть рівень нагріву за допомогою Плюс (+) і Мінус (-). Щоб вимкнути, знову натисніть клавішу Міст або встановіть рівень на 0.

Що означає відображення 'H' на зоні приготування?

Літера 'H' вказує на залишкове тепло: зона ще гаряча (близько 65°C або більше). Не торкайтеся поверхні. Індикація зникає, коли температура опускається нижче цього порогу. Не ставте чутливі до тепла предмети.

ПОСІБНИК КОРИСТУВАЧА CH64CBA/2 CANDY

ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ 84

1. Основні застереження .....85
2. Захист навколишнього середовища 85
3. Встановлення 85
4. Електричне підключення . 86
5. Поради щодо вибору посуду для використання на варильній поверхні ....88
6. Експлуатация поверхні . 88
7. Очищення та обслуговування. 90
8. Можливі проблеми та їх вирішення .....90
9. Післяпродажне обслуговування. 91

INHALT

DE

Ми рекомендуємо вам зберегти інструкції зі встановлення та експлуатації для подальшого використання, а також перед встановленням вариальної поверхні, записати її серійний номер на випадок, якщо вам знадобиться допомога у вигляді післяпродажного обслуговування.

УВАГА: прилад та його доступні частини можуть нагріватися під час роботи. Будьте обережні, щоб уникнути дотику до нагрівальних елементів. Діти віком до 8 років можуть знаходитися біля приладу лише за умови постійногонагляду.

УВАГА: використовуйте лише решітки для варильних поверхонь від виробника або ж ті, які рекомендовані виробником в інструкції, а також решітки, що входять до комплекту постачання приладу. Використання невідповідних решіток може призвести до нещасних випадків.

УВАГА: готування без нагляду на варильній поверхні із застосуванням жиру чи олії може бути небезпечним та призвести до виникнення пожежі. НІКОЛИ не намагайтеся загасити вогонь водою, просто вимкніть прилад та накрийте полум'я кришкою чи протипожежною ковдрою.

УВАГА: небезпека пожежі: не зберігайте жодних предметівна варильній поверхні.

УВАГА: якщо поверхня тріснула, не торкайтеся скла та вимкніть прилад, щоб уникнути ураження електричним струмом.

Даний пристрій може використовуватися дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами без необхідного досвіду та знань, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання пристрою і розуміють можливу небезпеку. Не залишайте дітей без нагляду, а також переконайтеся, що вони не граються з приладом. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих.

ЗАСТЕРЕЖЕННЯ: не залишайте процес приготування без нагляду. Короткотривалий процес приготування повинен проходити під постійним наглядом.

Настійно рекомендується тримати дітей осторонь від варильних поверхонь, під час їх експлуатації або коли вони вимкнені, до тих пір поки індикатор залишкового тепла включений, щоб уникнути ризику серйозних опіків.

Цей пристрій не призначений для використання із зовнішнім таймером чи з віддільною системою дистанційного керування.

Уникайте прямого погляду на галогенні лампи варильної поверхні.

Підключіть вилку до заземленого кабелю живлення, який витримує напругу, струм та навантаження, вказані на ярлику. Розетка повинна бути належно заземленою, а також придатною для навантаження, зазначеного на ярлику. Провід заземлення позначено жовтозеленим кольором. Ця процедура повинна проводится відповідним кваліфікованим працівником. У разі несумісності розетки та вилки приладу, попросіть електрика замінити розетку на іншу, яка відповідатиме необхідному типу. Вилка та розетка повинні відповідати діючим нормам встановлення в країні.

Підключення до джерела живлення також може здійснюватися шляхом розміщення всеполярного вимикача між приладом та джерелом живлення, який може витримувати максимальне підключене навантаження і який відповідає чинному законодавству.

Жовто-зелений кабель заземлення не повинен перериватися вимикачем. Розетка чи всеполярний вимикач, що використовуються для підключення, повинні залишатися легкодоступними після встановлення приладу. Відключення може здійснюватися за рахунок доступності вилки або включенням перемикача у фіксовану проводку відповідно до правил монтажу.

З метою уникнення небезпеки, заміна пошкодженого шнура живлення повинна здійснюватися виробником, фахівцем сервісного центру або іншою кваліфікованою особою. Довжина проводу заземлення (жовто- зеленого) має перевищувати 10 мм зі сторони клемної колодки. Переріз внутрішніх провідників повинен відповідати напрузі, що поглинається поверхнею (вказано на ярлику). Тип кабелю живлення повинен бути HO5V2V2- F.

Не кладіть металеві предмети на варильну поверхню, наприклад, ножі, виделки, ложки або кришки. Вони можуть нагріватися.

Не слід розігрівати на варильній поверхні їжу в алюмінієвій фользі чи в пластикових контейнерах.

Щоб запобігти накопиченню бруду і жиру, після кожного використання варильної поверхні її слід очищувати. Якщо цього не робити, то, під час повторного використання варильної поверхні, усі залишки нагріватимуться та виділятимуть дим і неприємні запахи, не кажучи вже про ризик виникнення пожежі.

Ніколи не використовуйте пароочисник або очисник високого тиску для очищенняприладу. Не торкайтеся зон нагрівання під час роботи варильної поверхні та деякий час після її використання.

Ніколи не готуйте безпосередньо на варильній поверхні зі склокераміки.

Завжди використовуйте відповідний посуд.

Завжди ставте каструлю по центрі конфорки, на якій ви готуєте. У жодному разі не кладіть нічого на панель керування.

Не використовуйте варильну поверхню в якості робочої зони.

Не використовуйте поверхню в якості дошки для нарізання.

Не зберігайте важких предметів над вариальною поверхнею. При падінні на варильну поверхню, вони можуть призвести до пошкодження.

Не використовуйте варильну поверхню для зберігання будь-яких предметів.

Уникайте ковзання посуду по варильній поверхні.

Розпізнавальна табличка (розташована під нижнім покриттям варильної поверхні)

1. ОСНОВНІ ЗАСТЕРЕЖЕННЯ

Розміщуючи позначку на цьому приладі, ми підтверджуємо відповідність усім європейським нормам безпеки, охорони здоров'я та екологічним вимогам, які передбачені законодавством для цього продукту.

2. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Даний прилад має маркування відповідно до Директиви ЄС 2012/19/EU щодо відходів електричного та електронного обладнання (ВЕЕО).

ВЕЕО містять як забруднюючі речовини (які можуть викликати негативні наслідки для навколишнього середовища), так і основні компоненти (які можуть бути повторно

використані). Важливо піддати ВЕЕО певним процедурам, щоб усунути та утилізувати належним чином усі забруднюючі речовини, а також дістати та переробити всі матеріали. Фізичні особи можуть відігравати важливу роль у забезпеченні того, щоб ВЕЕО не стали проблемою для навколишнього середовища; необхідно дотримуватися певних основних правил:

- ВЕЕО не слід поміщатиразом з побутовими відходами. - ВЕЕО повинні бути передані у відповідні пункти збору під управлінням міської влади або зареєстрованих компаній. У багатьох країнах, для великихВЕЕО, можливий збір вдома. У багатьох країнах, коли ви купуєте новий прилад, старий може бути повернений у точку роздрібної торгівлі, яка повинна безкоштовно забрати його за принципом один до одного, за умови якщо це аналогічне обладнання, яке має ті ж функції, що й новий прилад.

3- ВСТАНОВЛЕННЯ

Встановлення побутового приладу може бути складною процедурою і, при неправильному виконанні, може суттєво вплинути на безпеку людей чи майна. З цієї причини його слід виконувати за допомогою кваліфікованого фахівця та з дотриманнямтехнічних норм.

У разі недотримання рекомендацій і здійснення встановлення некваліфікованою особою, виробник знімає з себе будь-яку відповідальність за технічну несправність приладу, незалежно від того, чи ця несправність призвела до пошкодження товарів, майна або ж нанесла травми фізичним особамчи тваринам.

Після видалення упаковки переконайтесь, що прилад не пошкоджено, в іншому разі зверніться до точки роздрібної торгівлі або сервісного центрувиробника.

Переконайтеся, що меблі, в яких пристрій буде встановлено, а також усі інші меблі поблизу є виготовлені з матеріалів, стійких до високих температур (мінімум 100°C).

Крім того, всі декоративні покриття повинні бути закріплені термостійким клеєм.

Прилад можна встановити у вбудованих меблях у стандартному чи вбудованому режимі.

Товщина стільниці повинна становити від 25 до 45 мм.

Периметр при вбудованому встановленні

Примітка: Розміри внутрішнього периметра однакові при стандартній установці.

Залиштеприна між варильною поверхнею та задньою стіною, а також щонайменше 150 мм між варильною поверхнею та вертикальним елементом меблів або бічною стіною. Якщо над варильною поверхнею встановлені інші елементи меблів, відстань до них повинна становити щонайменше 700 мм.

Під час встановлення витяжки над варильною поверхнею скористайтеся рекомендаціями зі встановлення витяжки, але в будь-якому разі відстань між варильною поверхнею та витяжкою повинна

становити щонайменше 700 MM.

Якщо нижня частина варильної поверхні межус із зоною, яка часто використовується та очищується, тоді потрібно встановити прокладку на 20 мм нижче нижньої частини варильної поверхні.

При встановленні духовки під варильною поверхнею не слід встановлювати прокладку, а мінімальна відстань між нижньою частиною варильної поверхні та духовкою повинна становити щонайменше 10 мм. Не встановлюйте нагріту духовку під варильною поверхнею та виконуйте встановлення духовки відповідно до вимог щодо її встановлення.

Водонепроникне ущільнення постачається разом із варильною поверхнею. Зафіксуйте ущільнення довкола нижньої частин варильної поверхні, як описано, і переконайтеся, що воно правильно встановлене, щоб уникнути витоку в опорні елементи меблів.

Звичайне закріплення:

- Вийміть фіксуючі затискачі із сумки з аксесуарами та закрутіть їх у такому положенні, як це зображено внизу. (Не затягуйте гвинти, щоб не заблокувати затискачі, вони повинні вільно рухатися.)

- Встановіть варильну поверхню в центральному положеннівирізаного отвору. Поверніть затискачі та затягнітьих повністю

Швидке закріплення: (Залежно від моделі)

Вийміть чотири пружини із сумки з аксесуарами та закріпіть їх знизу, як зображено на рисунку.

Вирівняйте та вставте варильну поверхню.

Натисніть на боки варильної поверхні, поки вона не буде закріплена вздовж всьогопериметру.

ВБУДОВАНЕ ВСТАНОВЛЕННЯ

Перевіривши правильність розташування варильної поверхні, заповніть зазор між стільницею та варильною поверхнею силіконовим клеєм. Загладьте силіконовий шар шкребком чи пальцем, змоченим мильною водою, перш ніж він застигне. Не використовуйте варильну поверхню до повного висихання силіконовогошару.

4. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ

РОЗМІЩЕННЯ 1 РОЗМІЩЕННЯ 2 РОЗМІЩЕННЯ 3 РОЗМІЩЕННЯ 4

РОЗМІЩЕННЯ 5 РОЗМІЩЕННЯ 6 РОЗМІЩЕННЯ7

	A	B	C	D
РОЗМЩЕННЯ1	2300W	1800W	1200W	1200W
РОЗМЩЕННЯ2	1800W	2500W	1200W	-
РОЗМЩЕННЯ 3	2300W	1800W	1200W	1200W
РОЗМЩЕННЯ 4	1800W	2500W	1200W	-
РОЗМЩЕННЯ 5	1800W	750+900+1050W	1200W	-
РОЗМЩЕННЯ 6	1000+1200 w	1800W	1200W	1200W
РОЗМЩЕННЯ 7	1800W	1800W	1200W	1800W

РОЗМИЩЕННЯ

Відповідно до моделі

1. "+"
   2."-"
2. ТАЙМЕР
3. Додаткова світлодіодна лампа варильної поверхні
4. Індикатор програми приготування їжі на варильній поверхні
5. Вибір зони
6. Mic

"Встановлення приладу повинно відповідати стандартам і директивам." Виробник не несе жодної відповідальності за будь-які збитки, які можуть бути заподіяні внаслідок невідповідного чи нерозсудливоговикористання.

УВАГА: Виробник не несе відповідальності за будь-який інцидент або його наслідки, які можуть виникнути під час використання незаземленогочи неправильно заземленогоприладу.

Перед проведенням будь-яких електричних робіт завжди перевіряйте напругу живлення, вказану на лічильнику електроенергії, регулювання вимикача, безперервність заземленняі відповідність запобіжника.

Електричне підключення під час встановлення повинно здійснюватися відповідно до номінальної потужності приладу; це слід зробити через багатополюсний вимикач.

Якщо прилад має розетку, він повинен бути встановлений таким чином, щоб розетка буладоступна.

Жовтий/зелений провід кабелю живлення повинен бути заземлений як для джерела живлення, так і для клемних колодок приладу.

У разі виникнення будь-яких запитань, пов'язаних із кабелем живлення, звертайтеся до сервісного центру або до кваліфікованого фахівця.

Якщо варильна поверхня оснащена кабелем живлення, тоді вона повинна бути підключена тільки до джерела живлення з напругою 220-240 В між фазою і нулем.

Варильну поверхню можна підключити до:

Три фази 220-240 V3

Три фази 380-415 V2N

Щоб перейти до нового підключення, виконайте наведені нижче інструкції.

Перед підключенням, переконайтеся, що установка захищена відповідним запобіжником і оснащена проводами достатнього перерізу, щоб нормально постачати прилад живленням.

Переверніть варильну поверхню, скляною стороною донизу, захистивши перед тим скло.

Відкрийте кришку в наступній послідовності:

1

• відкрутіть кабельний затиск "1";
• знайдіть два виступи, розташовані на сторонах;
• помістіть лезо плоскої викрутки навпроти кожного виступу "2" і "3", тоді натисніть;
• зніміть кришку.

Для того, щоб зняти кабель живлення:

• Видаліть гвинти, які утримують клемну колодку, що містить шунт бари і провідники кабелю живлення;
• Витягніть кабель живлення.

Процедури, необхідні для нового підключення:

• Виберіть кабель живлення відповідно до рекомендацій, наведених у таблиці.
• Помістіть кабель живлення в затиск.
• Зачистіть кінець кожного провідника кабелю живлення на довжину 10 мм, беручи до уваги необхідну довжину кабелю для підключення до клемної колодки.
• Відповідно до інструкції зі встановлення та за допомогою шунт барів, які ви повинні були витягнути під час першої процедури, зафіксуйте провідник, як показано на графіку.
• Закріпіть кришку.
• Закрутіть кабельний затиск.

Примітка: переконайтеся, що затискні гвинти клемної колодки добре затягнуті.

Процедури, необхідні для нового підключення:

• Виберіть кабель живлення відповідно до рекомендацій, наведених у таблиці.
• Помістіть кабель живлення в затиск.
• Зачистіть кінець кожного провідника кабелю живлення на довжину 10 мм, беручи до уваги необхідну довжину кабелю для підключення до клемної колодки.

• Відповідно до інструкції зі встановлення та за допомогою шунт барів, які ви повинні були витягнути під час першої процедури, зафіксуйте провідник, як показано на графіку.

• Закріпіть кришку.

• Закрутіть кабельний затиск.

УВАГА:

У разі необхідності заміни кабелю живлення, підключіть провід у відповідності з наступними кольорами/кодами:

СИНІЙ	Нуль	(N)
КОРИЧНЕВИЙ	Фаза	(L)
ЖОВТО-ЗЕЛЕНИЙ	Заземлення	(➊)

Підключення до клем на клемній колодці

	РОЗМІЩЕННЯ"1-6"	РОЗМІЩЕННЯ"7"
ОДНОФАХНЕ або ДВОФАЗНЕ 220-240 V~
КабельНО5V2V2F	3x2,5 mm^2	3x4 mm^2
ТРИФАЗНЕ 220-240 V3~
КабельНО5V2V2F	4x1,5 mm^2	4x1,5 mm^2
ТРИФАЗНЕ 380-415 V2N~
КабельНО5V2V2F	4x1,5 mm^2	4x1,5 mm^2

Ph = Φa3a
N = Нуль
T = Заземлення

5. ПОРАДИ ЩОДО ВИБОРУ ПОСУДУ ДЛЯ ВИКОРИСТАННЯ НА ВАРИЛЬНІЙ ПОВЕРХНІ

Використання високоякісного кухонного посуду має вирішальне значення для оптимальної роботи вашої вариальної поверхні

- Завжди використовуйте посуд високої якості з ідеально рівним та товстим дном: використання такого типу посуду попереджує пригорання страв. Товсті металеві каструлі та сковорідки забезпечуютьрівномірнийрозподіл тепла.

- Переконайтеся в тому, що дно каструлі чи сковорідки є сухим: при заповненні каструлі рідиною або при використанні каструлі з холодильника, перед встановленням на варильну поверхню, переконайтеся, що її основа є повністю сухою. Це допоможе уникнути виникнення плям на варильнійповерхні.

- Використовуйте каструлі, діаметр яких є достатньо великим, щоб повністю закрити один елемент варильної поверхні: розмір каструлі повинен бути не менший, ніж площа нагрівання. Якщо вона трохи ширша, енергія буде використовуватисязмаксимальною ефективністю.

ВИБІР ПОСУДУ - Наступна інформація допоможе вам обрати кухонний посуд, який забезпечить оптимальну продуктивність.

Посуд з нержавіючої сталі: особливо рекомендується. Особливо ефективний з подвійним дном. Подвійне дно поєднує в собі переваги нержавіючої сталі (зовнішній вигляд, довговічність та стійкість) та алюмінію або міді (теплопровідність, рівномірний розподіл тепла).

Посуд з алюмінію: рекомендується важкий посуд. Хороша провідність. Алюмінієві залишки іноді з'являються у вигляді подряпин на варильній поверхні, але їх можна швидко усунути, якщо негайно очиститиповерхню.

Через низьку температуру плавлення, не слід використовувати посуд із тонкогоалюмінію.

Чавунний посуд: можна використовувати, але не рекомендується. Низька продуктивність. Може призвести до виникнення подряпин на поверхні.

Посуд з мідним дном / керамічний посуд: рекомендується важкий посуд. Хороша продуктивність, але можливі мідні залишки можуть призвести до появи подряпин. Такі залишки можна уснути, якщо негайно очистити поверхню. Крім цього, не слід допускати википання води з такого посуду. Перегрітий метал може приклеїтися до скляної варильної поверхні. Залишки від перегрітої мідної каструлізалишать плями на варильній поверхні.

Посуд з фарфору/емалі: Хороша продуктивність тільки з тонким, гладким та плоским дном.

Посуд зі склокераміки: не рекомендується. Низька продуктивність. Може призвести до виникнення подряпин на поверхні.

6. ЕКСПЛУАТАЦІЯ ПОВЕРХНІ

Як вибрати рівень управління живленням.

За допомогою функції "Управління живленням" користувач може налаштувати максимальний рівень потужності, досяжний для варильної панелі.

Функція управління живленням доступна лише протягом перших 30 секунд після ввімкнення варильної панелі.

Це налаштування можна змінити знову, від єднавши штепсель від мережі електроживлення і ще раз під єднавши його.

У разі встановленого максимального рівня потужності варильна панель автоматично регулює розподіл потужності між конфорками, щобцей рівень не було перевищено;

завдяки цьому можна одночасно керувати всіма конфорками, не стикаючись із проблемою перевантаження.

Користувач може встановити максимальний рівень потужності для варильної панелі від2,5 кВт до значення максимальної відносної потужності приладу (цей параметр залежить від моделі приладу) (наприклад, якщо максимально потужність варильної панелі складає, 2 кВт , максимальний рівень потужності для налаштування становить від 2,5 кВт до 7,2 кВт).

На придбаній варильній панелі встановлено максимальне значенняпотужності.

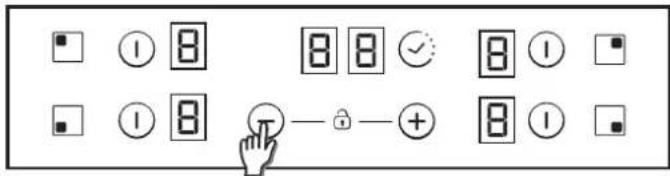

Після підключення приладу до електроживлення протягом 30 секунд можна встановити рівень потужності на базі зазначених нижче параметрів:

1- Увімкнітьконфорку.

2- Дайте змогу сенсорному управлінню завершити процес ініціалізації.

3- Перш ніж мине 30 секунд, торкніться на 5 секунд клавіші " (Мінус).

4 - На дисплеї з'явиться наступне повідомлення.

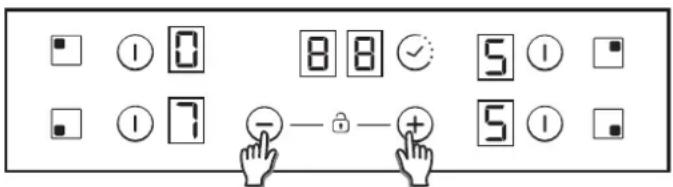

5 - Скориставшись клавішами "Plus" (Плюс) і "Minus" (Минус), можна відрегулювати управління живленням. У даному прикладі потужність регулюється між 6500 і 2500 Вт. Вибравши потрібне значення, торкніться водночас клавіш "Plus" и "Minus", утримуючи їх протягом 5 секунд.

6 - Після закінчення цієї процедури пролунає довгий сигнал і відбудетьсяскиданнясистеми. Повториться процедура запуску.

7 - Після запуску процесу на дисплеї таймера ЕСО відобразиться управлінняживленням.

Після цього сенсорне управління не дозволить перемикатися на будь-яку комбінацію, що може перевищити дане граничне значення Eco.

Увімкнення/Вимкнення конфорки

Щоб увімкнути конфорку, торкніться та утримуйте зону будь-якої конфорки протягом 400 мс. Ви почуєте довгий звуковий сигнал, а на конфорках з'явиться значення "0", що вказуватиме на рівень потужності.

1) Якщо під час будь-якого етапу приготування рівень потужності перебуватиме в положенні 0, цей дисплей автоматично вимкнеться через 10 секунд і прозвучить серія звукових сигналів, що свідчитиме про вимкнення конфорок.
2) Якщо на увімкненому дисплеї відображається індикатор залишкового тепла, але потужність знаходиться на рівні 0, тоді на екрані поперемінно з'являтиметься "0".
3) Якщо функція блокування активована, ви не зможете ввімкнути конфорку.

Щоб вимкнути конфорку, торкніться та утримуйте будь-яку зону конфорки протягом 1,2 с. Ви почуєте 3 короткі звукові сигнали, а на екрані конфорки нічого не відображатиметься або ж

відображатиметься значення "Н" при наявності залишкового тепла. Конфорка вимкнеться.

1) Якщо під час будь-якого етапу приготування рівень потужності перебуватиме в положенні 0, цей дисплей автоматично вимкнеться через 10 секунд і прозвучить серія звукових сигналів, що свідчитиме про вимкнення конфорок.
2) У разі наявності залишкового тепла вимкненої конфорки, на дисплеї відображатиметься значення "Н".
3) Навіть якщо функція блокування активована, ви можете вимкнути конфорку.
4) Якщо активована лише одна конфорка, а це вимкнено, ви почуєте 4 короткі звукові сигнали, які означатимуть, що вся варильна поверхня вимкнена.

Вибір зони

Коли зона активована, підсвічування інших увімкнутих але не вибраних зон буде менш інтенсивним.

Якщо тільки одна зона увімкнена, ця зона буде вибраною за замовчуванням, вам не потрібно натискати (та утримувати протягом 150 мс) кнопку вибору.

Збільшення / Зменшення рівня потужності

Ви можете збільшувати чи зменшувати рівень потужності на екрані кожної конфорки за допомогою кнопок "+" чи "-". 0-1-2-3...9-P

1. При натисканні та утримуванні кнопок "+" чи "-" рівень потужності збільшуватиметься/зменшуватиметься постійно. При швидкому збільшенні рівень потужності зупиниться на позначці 9, для подального збільшення потужності потрібно здійснити короткі натискання кнопки "+" . При швидкому збільшенні/зменшенні ви не почуєте звукових сигналів.
2. Досягнувши рівня потужності Р, натискання кнопки "+" не змінить рівень потужності на 0. Досягнувши рівня потужності 0, натискання кнопки "-" не змінить рівень потужності на Р.
3. Коли конфорка ввімкнена і рівень потужності перебуває на 0, на екрані блиматиме 0, якщо конфорка гаряча. Через 10 секунд 0 зникне і на екрані з'явиться літера "Н".
4. Коли вибрана певна конфорка, одночасне натискання кнопок "+" і "-" налаштує рівень потужності на 0, а конфорка залишатиметься активною протягом 10 секунд. Коли час мине, таймер вимкнеться. Цю дію можна здійснити в декількох випадках, залежно від налаштувань сенсорних елементів керування. Наступні приклади наведені тільки для довідки. Особистий досвід дозволить вам адаптувати ці налаштування відповідно до свого смаку та звичок.

Функція блокування від дітей

Ця дія відбувається при одночасному натисканні кнопок "+" і "-". Після цього, коли ви торкнетеся кнопки, дисплей відображатиме "L" протягом 2 с, а нагрівання залишиться на такому ж рівні.

Щоб вимкнути функцію блокування від дітей, дотримуйтеся аналогічних інструкцій. Після цього, ви почуєте короткий звуковий сигнал, а на дисплеї відобразиться літера "n". Варильна поверхня залишатиметьсярозблокованою.

Примітка: Функція автоматичного блокування від дітей активується через 15 хвилин після повного вимкнення варильної поверхні. Ця функція вмикатиметься автоматично, але спершу її потрібно запрограмувати. Див. пункт "Налаштування користувача".

Подвійні / Потрійні конфорки

Для ввімкнення подвійного кільця конфорки потрібна конфорка повинна бути попередньо ввімкненою, а рівень потужності повинен бутивищим0.

8.1- Увімкнення подвійної конфорки

Перше коротке натискання кнопки розширення вмикає додаткове кільце конфорки. Якщо додаткове кільце ввімкнено, світлодіоднийіндикатор світитиметься над кнопкою розширення.

Друге коротке натискання кнопки розширення вимикає додаткове кільце конфорки. Ви почуєте короткий звуковий сигнал після кожногонатискання кнопки розширення.

8.2- Увімкнення потрійної конфорки

Перше коротке натискання кнопки розширення вмикає перше додаткове кільце конфорки. Якщо перше додаткове кільце ввімкнено, над кнопкою розширення світитиметься 1 світлодіодний індикатор (лівий світлодіодний індикатор у випадку з потрійною конфоркою, середній і єдиний світлодіодний індикатор у випадку з подвійноюконфоркою).

Друге коротке натискання кнопки розширення вмикає друге додаткове кільце конфорки. Якщо друге додаткове кільце ввімкнено, над кнопкою розширення світитимуться 2 світлодіодні індикатори.

Третє коротке натискання кнопки розширення вимикає перше і друге додаткові кільця конфорки

Ви почуєте короткий звуковий сигнал після кожного натискання кнопки розширення.

Функція моста

Міст можна активувати тільки, якщо обидві конфорки вимкнено. Якщо вибрана конфорка моста, щоб активувати функцію моста, потрібнонатиснути кнопку моста.

Ви почуєте короткий звуковий сигнал, а після активації конфорки засвітиться світлодіоднийіндикатор конфорки.

Обидві конфорки в мості будуть вибрані одночасно.

Після вибору конфорок налаштуйте бажаний рівень потужності за допомогоюкнопок"+"і"-".

Обидва дисплеї конфорок у мості відображатимуть однаковий рівень потужності. Робота функції припиниться:

- Після натискання кнопки моста в режиміналаштувань

- Якщо користувач виберерівень потужності "0"

Запобігання переливанню

Щось (об'єкт чи рідина) утримує кнопку протягом більш ніж 5 с. Звучатимуть 2 короткі звукові сигнали + 1 довгий звуковий сигнал кожні 30 с, поки кнопка буде натиснута. Варильна поверхня вимкнеться . Цей символ продовжить блимати, доки існує проблема.

Таймер

Функцію таймера можна активувати за допомогою відповідної кнопки або ж одночасного натискання кнопок "+" і "-".

В обидвох випадках ви повинні вибрати конфорку та встановити її рівень потужності вище "0".

Виберіть конфорку, для якої потрібно встановити таймер. Рівень потужності конфорки вищий за 0. На екрані конфорки зі встановленим таймером відображатиметься статичний символ . "0 0" на екрані таймера.

1) Час на таймері можна встановити за допомогою кнопок "+" і "- ". При зміні часу звукові сигнали не лунатимуть.
2) Ви можете скасувати таймер (відображатиметься 00), натиснувшиодночасно йогокнопки.
3) Якщо натиснути та утримувати кнопки "+" чи "-" протягом визначеного часу, можна здійснити швидкі налаштування.
4) При налаштуванні часу таймера ви можете перейти від "00" до "99" за допомогою кнопки "-", а від "99" до "00" – за допомогою кнопки "+".
5) Максимальний час становить99хвилин.
6) Коли час вийшов і лунають короткі звукові сигнали, натисніть будь-яку кнопку, щоб зупинити звуковий сигнал та скинути час на екрані.
7) Ви можете налаштувати час таймера, коли він працює за попередньовстановленими налаштуваннями.
8) Потужність конфорки, для якої встановлено таймер, можна регулюватибез впливу на налаштування таймера.
9) Відлік останньої хвилини вестиметься в секундах (для деяких варіантів відображається лише при налаштуванні таймера під час останньоїхвилинивідліку).

10) Натискання кнопки таймера без вибору будь-якої конфорки та без встановлення таймера для будь-якої конфорки не дасть жодного результату.
11) Натискання кнопки таймера без вибору будь-якої конфорки та після встановлення таймера для кількох конфорок почергово змінить час, відображений на екранах, та відображатиме час тієї конфорки, де на екрані рівня потужності ввімкнено десятковий розділювач.
12) На конфорці, де встановлено таймер, почергово відображатиметьсяпотужність (5 с) і (0,5 с).

На екрані таймера відображатиметься час, що залишився. Якщо таймер встановлено для кількох конфорок, відображатиметься той час, якого залишилося найменше, а на відповідному екрані відображатиметьсядесятковий розділювач.

Індикатор залишкового тепла (для інфрачервоних конфорок-> розраховано)

Ті ж індикатори можуть також використовуватися для позначення залишкового тепла. Для цього потрібно встановити графік: Час залишковоготепла=f(рівень потужності, робочий час).

Якщо температура на скляній варильній поверхні перевищує 65 С (теоретичне значення), це буде позначено на відповідному° дисплеї за допомогою літери "Н".

Для вироблення температури понад 65 С конфорка повинна працювати протягом певного періоду, який залежить від рівня потужності. Після того, як цей час спливе, після вимкнення конфорки з'явиться сигнал про залишкове тепло.

Автоматичне вимкнення

Якщо протягом заданого періоду рівень потужності не змінювався, відповідна конфорка вимкнеться автоматично. Максимальний час, протягом якого конфорка може працювати, залежить від вибраногорежиму готування.

Рівень потужності	Макс. час роботи (год)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

ПРИМІТКА: робота варильної поверхні на максимальних рівнях потужності може призвести до перегрівання, тому прилад автоматично відрегулює рівень потужності, щоб захистити варильну поверхнювідперегрівання.

7. ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

. Перед початком проведення будь-яких робіт з обслуговування варильної поверхні, дайте їй охолонути.

. Слід використовувати тільки ту продукцію (креми і шкребки), яка спеціально призначена для склокерамічних поверхонь. йї можна знайти в магазинах з технікою.

. Уникайте розливів, оскільки будь-що, що потрапляє на варильну поверхню, швидко пригорає та ускладнює її очищення.

. Рекомендується тримати подалі від варильної поверхні всі речовини, які мають здатність плавитися, наприклад, пластмаси, цукор або цукрові продукти.

ОБСЛУГОВУВАННЯ:

• Нанесіть кілька крапель спеціального миючого засобу на варильну поверхню.
• Витріть будь-які стійкі плями м'якою тканиною або злегка вологою серветкою.
• Протирайте м'якою тканиною або сухою серветкою, доки поверхняне станечистою.

Якщовсе щезалишилися стійкі плями:

• Додайте ще декілька крапель спеціальної миючої рідини на поверхню.
• Очистіть шкребком, тримаючи його під кутом 30° по відношенню до варильної поверхні, поки плями не зникнуть.
• Протирайте м'якою тканиною або сухою серветкою, доки поверхняне станечистою.
• Повторіть процедуру при необхідності.

ДЕКІЛЬКА ПОРАД:

Часте очищення залишає захисний шар, який має важливе значення для запобігання подряпин і зносу. Переконайтеся, що варильна поверхня чиста перед наступним використанням приладу. Щоб позбавитися слідів від води, використовуйте декілька крапель білого оцту або лимонного соку. Потім протріть поверхню вологопоглинаючою серветкою з декількома краплями спеціальної миючої рідини.

Склокерамічна поверхня є стійкою до подряпин від посуду з плоским дном, проте краще завжди піднімати його при переміщенні з однієїконфорки на іншу.

Запам'ятайте:

Не використовуйте надтовологугубку.

Ніколи не використовуйте ніж чи викрутку.

Шкребок з лезом не пошкодить поверхню, якщо його тримати під кутом 30°.

Ніколи не залишайте шкребок з лезом у доступному для дітей місці.

Ніколи не використовуйте абразивні миючі засоби або порошки для чищення.

Металеве обрамлення: щоб безпечно очистити металеве обрамлення, помийте його водою з милом, промийте та протріть сухою м'якою тканиною.

Будь-яка зміна кольору склокерамічної поверхні не впливає на роботу чи стійкість поверхні. Такі зміни кольору в основному є результатом згорілих залишків їжі або використання посуду з таких матеріалів, як алюміній або мідь; цих плями важко позбутися.

8. МОЖЛИВІ ПРОБЛЕМИ ТА ЇХ ВИРІШЕННЯ

Конфорки не кип'ятять або тільки слабо смажать

Використовуйте лише каструлі з плоским дном. Якщо між каструлею та варильною поверхнею є проміжок, конфорка неправильно розподілятиме тепло. Дно каструлі повинно повністю вкривати весь діаметр конфорки.

Приготування їжі є надто повільним

Використовуються невідповідні каструлі. Використовуйте тільки важкий посуд з плоским дном, діаметр якого відповідає діаметру конфорки.

Незначні подряпини чи потертості на скляній поверхні приладу

Причиною є неправильне очищення або використання каструль з нерівним дном; частинки, такі як піщинки або сіль, потрапляють між варильну поверху та нижню частину каструлі. Див. розділ "ОЧИЩЕННЯ"; перед використанням переконайтеся, що дно каструлі є чистими і використовуйте тільки каструлі з гладким дном. Подряпини можна зменшити, тільки виконуючи правильне очищення.

Металеві сліди

Уникайте ковзання алюмінієвого посуду по варильній поверхні. Зверніться до рекомендацій щодо очищення.

Ви використовуєте відповідні матеріали, але плями все ще залишаються. Скористайтеся шкребком та дотримуйтеся інструкцій з розділу "ОЧИЩЕННЯ".

Темні плями

Скористайтеся шкребком та дотримуйтеся інструкцій з розділу "ОЧИЩЕННЯ".

Світлі зони на варильній поверхні

Це сліди від алюмінієвих чи мідних каструль, а також від мінеральних, водяних чи харчових відкладень; їх можна позбутися за допомогою кремового миючого засобу.

На варильній поверхні розплавиєся цукор чи пластмаса. Див. розділ "ОЧИЩЕННЯ".

Варильна поверхня вийшла з ладу або не працюють деякі конфорки

Шунти на клемній колодці не відрегульовані.

Перевірте підключення та блокування панелі управління. Розблокуйте варильну поверхню.

Варильна поверхня не відключається від живлення.

Панель управління заблокована. Розблокуйте варильну поверхню.

Частота ввімкнення/вимкнення конфорок

Цикли ввімкнення/вимкнення відрізняються відповідно до необхідного рівня нагрівання:

- низький рівень: короткийчасроботи.

- високий рівень: довгий час роботи.

Варильна поверхня не працює.

Перевірте стан запобіжників / вимикачів у своєму приміщенні.

Перевірте, чи немає перепадів напруги.

Варильна поверхня вимкнулася самостійно.

Ви випадково натиснули головний вимикач (кнопку ON/OFF) або ж на кнопці знаходиться сторонній предмет. Приберіть будь-який сторонній предмет із кнопок і ввімкніть прилад знову. Уведіть повторно свої налаштування.

Відображення літери F та чисел

Якщо на екрані з'являється літера F і числа, значить у приладі відбувся збій. Наступна таблиця містить перелік дій, які можуть вирішити проблему.

9. ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

Перш ніж викликати фахівця із сервісного обслуговування, перевірте наступне:

— що вилка правильно вставлена, а також наявність запобіжника;

Якщо ви не можете виявити причину несправності, вимкніть прилад — не торкайтеся його — викличте фахівця з післяпродажного обслуговування. Прилад постачається з гарантійним талоном, який забезпечує безкоштовний ремонт в Сервісному центрі.

Дисплей конфорки	Проблема	Рішення
F0	Помилка програмного забезпечення сенсорних елементів.	У разі виникнення помилки, відключіть і повторно підключіть варильну поверхню до електромережі.Якщо проблема не вирішилась, зателефонуйте в сервісний центр. Якщо проблема виникає раптово під час звичайної роботи,зателефонуйтев сервісний центр.
Fc	Зона сенсорних елементів надто гаряча і всі конфорки було вимкнено.	Зачекайте, поки температура не знизиться. Варильна поверхня автоматично відновить свою роботу після того,яктемператураповернетьсядонормального значення.
Ft	Датчик температури сенсорного елементу може бути пошкоджений.	Зачекайте, поки температура не знизиться. Якщо повідомлення не знакає після того, як температура досягнулазначення навколишнього середовища, зателефонуйте в сервісний центр.
FE	Датчик температури сенсорного елементу може бути пошкоджений.	Зачекайте, поки температура не знизиться. Якщо повідомлення не знакає після того, як температура досягнулазначення навколишнього середовища, зателефонуйте в SERВСИЙ центр.
Fb	Надмірна чутливість будь-якої кнопки.	Переконайтеся, що варильна поверхня встановлена належним чином. Переконайтеся, що кнопки правильно торкаються скляної поверхні.
FU / FJ	Помилка безпеки клавіатури	Ця помилка стосується автоматичної перевірки клавіатури. Вона знакає після того, як автоматична перевірка повернеться до безпечного значення. Якщо проблема не вирішилась, зателефонуйте в SERВСИЙ центр.
FA	Помилка безпеки клавіатури	Ця помилка стосується автоматичної перевірки програмного забезпечення. Вона знакає після того, як автоматична перевірка повернеться до безпечного значення. Якщо проблема не вирішилась, зателефонуйте в SERВСИЙ центр.
FC / Fd	Помилка безпеки клавіатури	Ця помилка стосується автоматичної перевірки програмного забезпечення. Вона знакає після того, як автоматична перевірка повернеться до безпечного значення. Якщо проблема не вирішилась, зателефонуйте в SERВСИЙ центр
Fr	Помилка безпеки реле	З будь-яким драйвером реле може трапитися будь-яка проблема. Відключіть варильну поверхню від електромережі, зачёкайте хвилину та ввімкніть прилад знову. Якщо проблема не вирішилась, зателефонуйте в SERВСИЙ центр.

УСТАНОВКА УТОПЛЕННЫМСПОСОБОМ

Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які стосуються безпеки чи функціонування.

BG
