ПОСІБНИК КОРИСТУВАЧА Extrema 400/11 PRO T.I.P.

Заява про відповідність ЄС

Ми, компанія «Т.І.П. Техніше Індустрі Продукте ГмбХ» («Т.І.Р. Technische Industrie Produkte GmbH»), Сіменсштр. 17, Д-74915 Вайбштадт, заявляємо під одноособову відповідальність, що зазначені нижче продукти відповідають головним вимогам наведених нижче директив ЄС (та усіх подальших змін до них): 2014/35/EU, 2014/30/EU, 2011/65/EU.

Art.:

Tauchpumpe

Submersible pump

EXTREMA 400/11 PRO

applied standards/ angewendete Normen:

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:1997 + A1:2001 + A2:2008

EN 61000-3-2:2014 / EN 61000-3-3:2013

EN 60335-1:2012 + A11:2014

EN 60335-2-41:2003 + A1:2004 + A2:2010

EN 62233:2008

EN 50581:2012

AfPS GS 2014 :01 PAK

Дорогий покупець, дорога покупниця,

Сердечно поздоровляємо вас з покупкою Вашого нового апарата Т.І.Р.!

Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантиє високу якість і тривалий термін служби вашого нового придбання.

Щоб Ви змогли використовувати всі технічні переваги, уважно прочитайте інструкцію з експлуатації.

Пояснювальні рисунки знаходяться в додатку в кінці даної інструкції з експлуатації.

Бажаємо Вам отримати багато задоволення від роботи Вашого нового апарату.

Зміст

1. Загальні вказівки для безпечної експлуатації ..... 1
2. Технічні дані..... 2
3. Області використання 2
4. Обсяг поставки 2
5. Установка.... 3
6. Електричне підключення.... 4
7. Пуск 4
8. Технічне обслуговування і допомога при несправностях.... 4
9. Гарантії 6
10. Замовлення запасных частин....6
11. Сервіс....7
    Додаток: рисунки

1. Загальні вказівки для безпечної експлуатації

Уважно прочитайте цю інструкцію з експлуатації і ознайомтеся з елементами управління і правильною експлуатацією цього апарату. Ми не несемо відповідальності за пошкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації. На ушкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації, гарантія не поширюється. Ретельно зберігайте цю інструкцію з експлуатації і при передачі апарата передавайте його разом з нею.

Особам, які не прочитали цю інструкцію, заборонено використовувати цей пристрій.

Дітям до 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями, а також особам з недостатнім досвідом та/або знаннями заборонено використовувати пристрій, якщо вони не знаходяться під наглядом іншої особи, відповідальної за їх безпеку, або не отримують від цієї особи вказівки щодо безпечного користування пристроєм. Не дозволяйте дітям гратися з пристроєм. Дітям забороняється виконувати очищення або обслуговування пристрою без нагляду дорослих.

Забороняється використовувати насос, якщо у воді є люди.

Насос необхідно обладнати пристроєм захисного вимикання (диференційним автоматом) з номінальним струмом витоку не більше 30 мА.

Якщо кабель живлення пристрою пошкоджений, для попередження ризиків його повинен замінити виробник, його сервісна служба або особи з подібною кваліфікацією.

Особливо слід дотримуватися вказівок і інструкцій, позначених такими символами:

Недотримання даної вказівки пов'язане з небезпекою одержання ушкодження людям чи нанесення матеріального збитку.

Недотримання даної вказівки зв'язано з небезпекою удару електричним струмом, що може привести до травмування людей й/або ушкодженню предметів.

Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно, але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця.

2. Технічні дані

Модель	EXTREMA 400/11 PRO
Напруга в мережі / частота	230 В~ / 50 Гц
Номінальна потужність	1.500 Вт
Тип захисту	IP68
Отвір підключення напірної сторони	57,29 mm (2"), внутрішня різь
Макс. продуктивність насоса ( Q_max ) ^1)	24.000 л/годину
Макс. тиск	1,1 бар
Макс. висота подачі ( H_max ) ^1)	11 м
Макс. глибина занурення	7 м
Макс. розмір твердих частинок, які всмоктуються	40 мм
Макс. температура рідини, що перекачується ( T_max )	50 °C
Макс. темп. корткочасно перекачуваної рідини ( T_max. <4 хв) ^3)	95 °C (макс. 4 хв)
Макс. частота пусків за годину	30, рівномірно розподілених
Довгий сполучний кабель	10 м
Тип кабелю	H07RN8-F
Вага (чистий)	13,8 кг
Мін. рівень самовсмоктування (А) ^2)	115 мм
Мін. рівень відсмоктування (В) ^2)	55 мм
Стартовий рівень (С) ^2)	440 мм
Рівень відключення (D) ^2)	130 мм
Розміри (Ширина x Глибина x Висота)	24,5 x 17 x 42,5 см
Номер виробу	30168

1) Вказані максимальні значення параметрів визначались при вільному, незвуженому вихідному отворі.

2) Дані в дужках відносяться до малюнків в кінці інструкції з експлуатації.

3) Коли температура води становить від 50 до 95 ° C, пристрій працює тільки 4 хвилини, а потім автоматично відключається, щоб дати двигуну повністю охолонути.

3. Області використання

Заглибні насоси для брудної води Т.І.Р.- це дуже ефективні електронасоси для подачі прозорої чи брудної води, у якій кількість твердих часток не перевищує зазначених у технічних даних максимальних меж. Ці високоякісні вироби, що мають дуже переконливі технічні дані, розроблені для самих різних цілей осушення і перекачування рідин.

До типових сфер застосування заглибних насосів для брудної води належать: викачування води зі ставків і водоймищ, накопичувальних ємностей, ям для стічної води, а також аварійне викачування води у випадку затоплення чи паводку.

Заглибні насоси для брудної води Т.І.Р. придатні для стаціонарної чи тимчасової установки.

Цей продукт призначений для приватного використання, а не для застосування в промисловості чи на виробництві.

Насос непридатний для роботи в глибоких колодязях, акваріумах і для аналогічних областей застосування. При роботі в ставку вживіть профілактичних заходів проти усмоктування живності ставка.

Насос не призначений для подачі солоної води, фекалій, легкозаймистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру. Особливістю цього насоса є можливість короткочасної роботи (макс. 4 хв) при температурі рідини до 95 °C (див. техн. характеристики).

В насосі можуть використовуватися мастильні речовини, що при неправильному Застосуванні чи ушкодженні апарата можуть забруднювати рідину, яка подається. Використовувані мастильні речовини біологічно розщеплюються і є безпечними для здоров'я.

4. Обсяг поставки

Обсяг поставки даного продукту включає:

Один насос зі сполучним кабелем, три сполучна деталь, одна інструкція для експлуатації. Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див. глави „Установка“ й „Замовлення запчастин“).

Зберігайте упаковку до закінчення гарантійного строку. Утилізуйте пакувальні матеріали безпечним для навколишнього середовища способом.

5. Установка

5.1. Загальні вказівки по установці

Протягом всієї установки апарат не можна підключати до мережі.

Насос і всю систему підключення треба захищати від замерзання.

Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує потужність насоса і може привести до значних ушкоджень. При необхідності використовуйте відповідні ущільнювальні матеріали, щоб при монтажу забезпечувалася герметичність.

При затягуванні нарізних сполучень не додавайте зайвих зусиль, бо це може привести до пошкодження. При прокладці приєднувальних трубопроводів стежте за тим, щоб на насос не діяла ніяка вага, вібрація чи навантаження. Крім того, у приєднувальних трубопроводах не повинне бути вигинів чи зворотного відхилення.

Зверніть увагу на рисунки, дані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.

5.2. Установка трубопроводів

Напірний трубопровід подає рідину від насосу до місця призначення. Щоб уникнути втрат рідини рекомендується використовувати напірний трубопровід як мінімум такого ж діаметра, як і отвір підключення насоса на стороні нагнітання (1). В якості напірного трубопроводу варто користатися придатним для цієї мети гнучким шлангом, наприклад, - спеціально розробленим для цього водовідвідним шлангом. Для полегшення установки в комплект постачання входить роз'ємний фітинг великого розміру (10, 11, 12) з такими можливостями підключення: 1 x 47,80 mm (1 ½") Зовнішня різьба, 1 x 41,91 mm (1 ¼") Зовнішня різьба, 1 x 33,25 mm (1 ") Зовнішня різьба. При припасуванні до трубопроводу непотрібні більш вузькі частини universeального патрубка можна видалити у відповідних передбачених для цього місцях розтину (a, b, c). Для видалення непотрібних частин рекомендується користуватися побутовою пилкою. Якщо потрібно, зробіть необхідне припасування, перш ніж установлювати на насос фітинг великого розміру.

5.3. Стаціонарна установка

При стаціонарній установці ідеальним трубопроводом є тверді труби. При такому типі установки на трубопровід відразу ж за виходом насоса треба встановити зворотний клапан, щоб після підключення насоса рідина не витікала. Крім того, для полегшення технічного обслуговування рекомендується установити запірний клапан за насосом і зворотним клапаном. Це дає ту перевагу, що при складанні насоса його можна закрити і вода з трубопроводу не витікає.

5.4. Настроювання поплавкового вимикача

Якщо зменшується рівень води і поплавковий вимикач досягає рівня спрацьовування, переконайтеся, що насос відключився.

При установці треба стежити за тим, щоб поплавковий вимикач міг вільно рухатися.

В ручному режимі роботи насосу (із зафіксованим поплавковим вимикачем) насос треба постійно контролювати, щоб він не працював насухо.

Насос обладнаний поплавковим вимикачем (2), що - у залежності від рівня води - забезпечує автоматичне вмикання і вимикання апарата. Якщо рівень води досягає або стає нижче рівня відключення - насос вимикається. Якщо рівень води досягає чи стає вище рівня вмикання, насос починає працювати. Рівень вмикання і вимикання можна змінити, якщо скоротити або подовжити вільно рухомий кабель (3) поплавкового вимикача. Довжину кабелю можна регулювати на кабелепроводі (4), що знаходиться на ручці (5) насоса. При цьому виміряється вільно рухома частина кабелю від кабелепровода до поплавкового вимикача. При збільшенні довжини зменшується рівень відключення і збільшується рівень пуску. І навпаки, при зменшенні довжини рівень пуску зменшується, а рівень відключення збільшується.. Якщо необхідно продовжити роботу насоса після досягнення рівня вимикання, поплавковий вимикач слід увімкнути вручну, наприклад, зафіксувавши його у вертикальному положенні. Для цього витягніть кабель поплавкового вимикача з бічного кабелепроводу (4). Потім зафіксуйте поплавковий вимикач на передбаченому для цього кріпленні (13) під кабелепроводом, вставивши вимикач через верх у вертикальному положенні в кріплення так, щоб кабель був спрямований униз. Зазначеного в технічних характеристиках мінімального рівня можна досягнути лише в цьому режимі. В такій ситуації за насосом слід постійно спостерігати, щоб не допустити сухого ходу.

UA

5.5. Позиціонування насоса

При позиціонуванні насоса треба стежити за тим, щоб не перевищувалася зазначена в технічних даних глибина занурення. Мінімальний рівень самовсмоктування теж не повинен бути нижче припустимого. При наступній експлуатації рівень води може бути зменшений до мінімального рівня всмоктування. Насос встановлюється на твердій основі. Не встановлюйте насос на просто складені камені чи пісок. При встановленні насоса стежте за тим, щоб він не міг перекинутися чи опуститися своїм всмоктувальним отвором (6) на землю. Не слід допускати всмоктування піску і аналогічних матеріалів. Для встановлення, піднімання чи переносу насоса користуватися тільки ручкою. За необхідності для опускання та піднімання насоса варто користатися відповідним тросом, що кріпиться до ручки. Для встановлення, піднімання чи переносу насоса ні в якому разі не можна використовувати напірний шланг, мережний кабель чи кабель поплавкового вимикача.

6. Електричне підключення

Апарат має мережний кабель зі штепселем. Щоб уникнути пошкоджень, мережний кабель і штепсель дозволяється замінювати тільки спеціальному персоналу. Не користуйтесь мережним кабелем для перенесення апарата і не витягайте штепсель із штепсельної розетки за кабель. Захищайте штепсель і мережний кабель від перегріву, дії мастил і гострих країв.

Наявна напруга в мережі повинна відповідати показникам, зазначеним у технічних даних. Особа, відповідальна за інсталяцію, зобов'язана забезпечувати в електричному з'єднанні заземлення відповідно до стандарту.

Електричне підключення повинне мати дуже чутливий автомат захисту від струму витоку (FI-вимикач): Δ = 30 ма (DIN VDE 0100-739).

Подовжувальні кабелі не повинні мати менший поперечний перетин, чим гумові шланги з коротким позначенням H07RN-F (3 x 1,0 мм²) по VDE. Мережний штекер і зчеплення повинні мати захист від влучення бризів води.

7. Пуск

Під час роботи насоса у воді не повинні знаходитись люди.

Дозволяється використовувати насос тільки в тім діапазоні потужності, що зазначений на заводській табличці.

Не можна допускати сухого ходу насосу – роботи насоса без подачі води, тому що нестача води приводить до перегріву насоса. Це може привести до серйозної поломки апарата.

Переконайтеся, що штепсельні електричні з'єднання знаходяться в такому місці, де їх не може залити вода.

Категорично забороняється торкатися руками отвору насоса, коли апарат підключений до напруги.

Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень. Несправним насосом користатися не можна. У випадку пошкодження насос потрібно перевірити в сервісній службі. При кожному вмиканні треба найсуворішим чином стежити за тим, щоб насос був установлений надійно і міцно. Для запуску насоса вставте мережний штепсель у розетку перемінного струму напругою 230 В. Якщо рівень води досягає пускового рівня чи перевищує його, насос відразу ж вмикається. Для закінчення роботи витягніть мережний штепсель зі штепсельної розетки. Електронасоси серії Т.І.Р. EXTREMA мають вбудований термозахист двигуна. При перевантаженні двигун сам відключається і після охолодження знову вмикається. Можливі причини і їх усунення описані в розділі „Технічне обслуговування і допомога при несправностях“.

8. Технічне обслуговування і допомога при несправностях

Перед технічним обслуговуванням насос треба від'єднати від мережі. Якщо його не від'єднати від мережі, виникає небезпека ненавмисного вмикання насоса.

Ми не несемо відповідальності за пошкодження, що виникли в результаті некваліфікованих спроб ремонту. Пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань.

Дотримання встановлених для цього апарата умов експлуатації і галузей застосування зменшує небезпеку можливих порушень у роботі і допомагає збільшити термін служби Вашого апарата. Абразивні речовини в рідині, яка подається - наприклад, пісок - прискорюють зношення і зменшують продуктивність.

При правильному використанні цей апарат не вимагає технічного обслуговування. При необхідності рекомендується очищати гідравлічну частину від відкладень і бруду. Це можна зробити шляхом зворотного промивання чистою водою, що виконується шлангом, приєднаним до трубопроводу, який знаходиться під тиском. Для видалення затверділого бруду можна відокремити основу насоса (8) шляхом відкручування гвинта, що знаходиться в дні насоса. Щоб уникнути ушкоджень, будь-яке інше розбирання і заміну деталей дозволяється робити тільки виробнику чи уповноваженій ним на це сервісній службі.

У морозну погоду вода, що знаходиться в насосі, при замерзанні може викликати значні ушкодження. Тому при мінусових температурах насос треба витягти з рідини, яка подається, і повністю спорожнити. Насос зберігати в сухому, опалюваному приміщенні. При неполадках у роботі спочатку перевірте, чи немає недоліків обслуговування або іншої причини, не зв'язаної з дефектом в апараті - наприклад, відсутності струму. У нижченаведеному списку зазначені деякі можливі порушення роботи апарата, можливі причини і вказівки для їхнього усунення. Усі зазначені заходи варто приймати тільки тоді, коли насос відключений від мережі. Якщо Ви не можете самі усунути несправність, зверніться в сервісну службу або в місце покупки апарата. Подальший ремонт повинен виконувати тільки спеціальний персонал. Обов'язково пам'ятайте, що пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань, і ми не несемо відповідальності за виникаючі в результаті цього пошкодження.

Несправність	Можлива причина	Усунення
1. Насос не подає рідину,двигун не працює.	1. Немає струму.2. Спрацював термічний захист двигуна.3. Несправний конденсатор.4. Блоковане робоче колесо.5. Несправний поплавковий вимикач.	1. Перевірте стан напруги приладом,настроєним на постійний струм.(Дотримуйте техніки безпеки!).Перевірте, чи правильно вставлений штекер.2. Насос відключити від мережі, дати охолонути системі, уснути причину.3. Звернутися в сервісну службу.4. Розблокувати робоче колесо.5. Звернутися в сервісну службу.
2. Двигун працює, але насос не подає рідину.	1. Забито всмоктувальні отвори2. Забито трубопровід.3. Повітря проникає в корпус насоса.4. Рівень рідини нижче рівня всмоктування; поплавковий вимикач неправильно відрегульований, порушена вільність його переміщення.5. Блокований чи несправний зворотний клапан, якщо він є.	1. Уснути закупорку.2. Уснути закупорку.3. Запустити кілька разів насос, щоб вийшло все повітря.4. Стежити за тим, щоб рівень рідини не був нижче рівня всмоктування; якщо треба, правильно відрегулювати поплавковий вимикач і забезпечити його вільну рухливість; якщо поплавковий вимикач несправний, звернутися в сервісну службу.5. Зворотний клапан звільнити від блокування або якщо він ушкоджений - замінити.
3. Після короткочасної роботи насос зупиняється, тому що вмикається термічний захист двигуна.	1. Електричне підключення не відповідає параметрам, зазначеним на заводській табличці.2. Тверді частки забили насос чи всмоктувальний отвір.3. Рідина занадто в'язка.4. Температура рідини занадто висока.5. Сухий хід насоса.	1. Перевірте стан напруги на лініях сполучного кабелю приладом,настроєним на постійний струм.(Дотримуйте техніки безпеки!).2. Уснути закупорку.3. Насос не годиться для цієї рідини. Рідину можна розбавити.4. Стежити за тим, щоб температура рідини не перевищувала дозволеного максимального значення.5. Уснути причину сухого ходу.
4. Переривчаста чинерівномірна робота	1. Тверді частки заважають робочумуколесу.2. Див. пункт 3.3.3. Див. пункт 3.4.4. Напруга в мережі не відповідаєдопускам.5. Несправний двигун чи робочеколесо.	1. Видалити тверді частки.2. Див. пункт 3.3.3. Див. пункт 3.4.4. Забезпечити, щоб напруга в мережівідповідала значенню, зазначеномуна заводській табличці5. Звернутися в сервісну службу.
5. Насос подає занадтомалу кількість води.	1. Див. пункт 2.1.2. Див. пункт 2.2.3. Зношене робоче колесо.	1. Див. пункт 2.1.2. Див. пункт 2.2.3. Звернутися в сервісну службу.
6. Насос не вмикаєтьсяабо не вимикається.	1. Існує перешкода для вільного ходупоплавкового вимикача2. Поплавковий вимикач неправильновідрегульований.3. Несправний поплавковий вимикач.	1. Забезпечити вільний хідпоплавкового вимикача.2. Правильно настроїти поплавковийвимикач.3. Звернутися в сервісну службу.

9. Гарантії

Цей апарат виготовлений і перевірений найсучаснішими методами. Продавець дає гарантію на бездоганний матеріал і бездефектне виготовлення відповідно до законодавства країни, в якій куплений апарат. Час гарантії починається з дня покупки на наступних умовах:

Протягом гарантійного періоду безкоштовно усуваються всі дефекти, зв'язані з дефектами матеріалу чи виготовлення. Рекламації варто посилати відразу ж після виявлення дефекту.

Гарантійні вимоги не приймаються при втручанні в апарат покупцем або іншими особами. На пошкодження, що виникли в результаті некваліфікованого обходження чи обслуговування, через неправильне розміщення або зберігання, непрофесійне підключення чи установку, а також як результат впливу обставин нездоланної сили або інших сторонніх впливів, гарантія не поширюється.

На швидкозношувані деталі, наприклад, на ходове колесо, контактні ущільнювальні кільця, гарантія не поширюється.

Усі деталі виготовляються з великою старанністю і з використанням високоякісних матеріалів і розраховані на великий термін служби. Але зношування залежить від виду використання, інтенсивності експлуатації і періодичності технічного обслуговування. Тому дотримання вказівок

по установці і технічному обслуговуванню, що містяться в даній інструкції з експлуатації, в значній мірі сприяє подовженню терміну служби швидкозношуваних деталей.

При надходженні рекламацій ми залишаємо за собою право удосконалити (відремонтувати) дефектні деталі або замінити їх чи весь апарат. Замінені деталі переходять в нашу власність.

Вимоги на відшкодування збитків не приймаються, якщо вони виникли не через злий намір і грубу недбалість виготовлювача.

Інші вимоги на основі гарантії не приймаються. Гарантійні вимоги покупець повинен підтвердити пред'явленням чека. Ці гарантійні зобов'язання дійсні тільки в країні, в якій був куплений апарат.

Особливі вказівки:

1. Якщо апарат перестав нормально працювати, спочатку перевірте, чи немає хиб в обслуговуванні або іншої причини, не зв'язаної з дефектом в апараті.

2. Якщо Ви доставляєте чи відправляєте несправний апарат на ремонт, Вам треба додати до нього такі документи:

- Товарний чек.

- Опис виявленого дефекту (максимально точний опис допомагає швидко відремонтувати апарат).

1. Перед доставкою чи відправленням несправного апарата на ремонт, зніміть з нього всі додаткові пристрої, що не відповідають оригінальному стану апарата. Якщо при поверненні апарата ці пристрої будуть відсутні, ми не несемо за це ніякої відповідальності.

10. Замовлення запасных частин

Найшвидша, проста і економічна можливість замовити запасні частини існує через Інтернет. Наша вебсторінка www.tip-pumpen.de містить зручний магазин запасних частин, у якому кількома клацаннями миші можна зробити замовлення. Крім того, ми публікуємо там велику інформацію і цінні вказівки, що стосуються наших продуктів і приладдя, представляють нові апарати і презентують сучасні тенденції і новинки в галузі насосної техніки.

11. Сервіс

При виникненні гарантійних вимог чи порушень звертайтесь в місце покупки Вашого апарата.

Поточну версію інструкції з експлуатації у форматі PDF можна отримати за такою адресою електронної пошти: [e-mail].

Тільки для країн ЄС

Не викидайте електроприлади в контейнер побутового сміття!

Відповідно до Європейської директиви 2012/19/EU про обіг зі старими електричними, електронними приладами в національному законодавстві, використані електроприлади повинні бути зібрані окремо й відправлені на переробку. Для одержання додаткової інформації зверніться до свого місцевого підприємства по утилізації.

D Anhang: Abbildungen GB Annex: Illustrations F Annexe: Illustrations I Appendice: Illustrazioni E Apéndice: Imagenes NL Aanhangsel: Afbeeldingen GR Παράρτημα: Σχέδια & Φωτογραφίες H Melléklet: Ábrák PL Załącznik: rysunki CZ Příloha: Obrázky TR Ek: Resimler BG Приложение: Kartini RO Anexe: Desene HR Dodatak: Slike SK Príloha: Obrázky SLO Dodatek: Slike RUS Приложение: рисунки UA Додаток: рисунки

EXTREMA 400/11 PRO

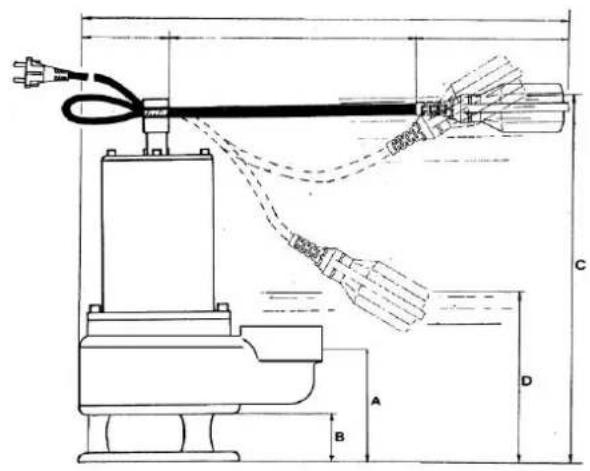

Функціональні деталі / деталі

1 Підключення тиску

7 Кабель мережного підключення

13 Поплавковий вимикач кріпленні

2 Поплавковий вимикач

8 Основа насоса

3 Кабель поплавкового вимикача

9 Гвинт в дні насоса

А Мін. Рівень самовсмоктування *

4 Кабел. поплавкового вимикача

10 Редуктор

В Мін. рівень відсмоктування*

5 Ручка

11 Редуктор

С Рівень пуску *

6 Всмоктувальні отвори

12 Редуктор

D Рівень відключення *

* Відповідні дані є в розділі „Технічні дані“
