ПОСІБНИК КОРИСТУВАЧА HWW 3600 I T.I.P.

Заява про відповідність ЄС

Ми, компанія «Т.І.П. Техніше Індустрі Продукте ГмбХ» («Т.І.Р. Technische Industrie Produkte GmbH»), Сіменсштр. 17, Д-74915 Вайбштадт, заявляемо під одноособову відповідальність, що зазначені нижче продукти відповідають головним вимогам наведених нижче директив ЄС (та усіх подальших змін до них): 2006/95/ЕС, 2004/108/ЕС, 2000/14/ЕС.

Дорогий покупець, дорога покупниця,

Сердечно поздоровляємо вас з покупкою Вашого нового апарата Т.І.Р.!

Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантиє високу якість і тривалий термін служби вашого нового придбання.

Щоб Ви змогли використовувати всі технічні переваги, уважно прочитайте інструкцію з експлуатації.

Пояснювальні рисунки знаходяться в додатку в кінці даної інструкції з експлуатації.

Бажаємо Вам отримати багато задоволення від роботи Вашого нового апарату.

Зміст

1. Загальні вказівки для безпечної експлуатації 1
2. Області використання....1
3. Технічні дані.....2
4. Обсяг поставки 2
5. Установка.....2
6. Електричне підключення.... 4
7. Пуск 4
8. Захист від «сухого ходу» (роботи без води)...... 5
9. Установка вимикача тиску 5
10. Работа насоса з фільтром попереднього (грубого) очищення Т.І.Р. 6
11. Технічне обслуговування і допомога при несправностях.... 6
12. Гарантії 7
13. Замовлення запасных частин....8
14. Сервіс....8
    Додаток: рисунки

1. Загальні вказівки для безпечної експлуатації

Уважно прочитайте цю інструкцію з експлуатації і ознайомтеся з елементами управління і правильною експлуатацією цього апарату. Ми не несемо відповідальності за пошкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації. На ушкодження, що виникли в результаті недотримання вказівок і розпоряджень цієї інструкції з експлуатації, гарантія не поширюється. Ретельно зберігайте цю інструкцію з експлуатації і при передачі апарата передавайте його разом з нею. Дітям і особам, що не ознайомлені з цією інструкцією, не дозволяється користатися цим апаратом. Потрібно стежити за дітьми, щоб вони не змагли гратися апаратом. Вимоги, що діють у різних країнах, можуть обмежувати вік людей, яким дозволяється користуватися цим апаратом, і їх треба суворо дотримуватись.

Особам з обмеженими фізичними, сенсорними або розумовими здатностями, а також особам з недостатнім досвідом й/або знаннями забороняється користуватися приладом без контролю компетентної особи або одержання відповідних вказівок від компетентної особи щодо використання приладу.

Особливо слід дотримуватися вказівок і інструкцій, позначених такими символами:

Недотримання даної вказівки пов'язане з небезпекою одержання ушкодження людям чи нанесення матеріального збитку.

Недотримання даної вказівки зв'язано з небезпекою удару електричним струмом, що може привести до травмування людей й/або ушкодженню предметів.

Перевірте, чи не пошкодився апарат при транспортуванні. При виявленні пошкоджень потрібно негайно, але не пізніше, ніж через 8 днів від дня покупки, сповістити про це Вашого роздрібного продавця.

2. Області використання

Домашні водопостачальні станції Т.І.Р.- це самовсмоктуючі електронасоси з механічним чи електронним управлінням для автоматичної роботи. Ці високоякісні вироби, що мають дуже переконливі технічні дані, розроблені для самих різних завдань зрошення, водопостачання будинку і підвищення тиску води, а також для подачі води з постійним тиском. Апарати придатні для нагнітання чистої, прозорої води.

До типових областей застосування домашніх водопостачальних станцій відносяться: автоматичне постачання господарсько-питною водою з колодязів і цистерн, автоматичне зрошення садів і городів, а також дощування, підвищення тиску в побутових гідротехнічних установках.

Прилад не призначений для використання в плавальних басейнах.

Домашні водопостачальні станції Т.І.Р. призначені для побутового використання і не призначені для промислових цілей чи для тривалого перекачування рідини.

Насос не призначений для подачі солоної води, фекалій, займистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру.

1. Технічні дані

Модель	HWK 46/42	HWW 3600 I
Напруга в мережі / частота	230 В ~ 50 Гц	230 В ~ 50 Гц
Номінальна потужність	550 Вт	650 Вт
Тип захисту	IP 44	IP X4
Отвір підключення всмоктувальної сторони	33,25 mm (1"), Зовнішня різьба	30,93 mm (1"), внутрішня різь
Отвір підключення напірної сторони	33,25 mm (1"), Зовнішня різьба	30,93 mm (1"), внутрішня різь
Макс. продуктивність насоса ( Q_max ) ^1)	2.800 л/годину	3.600 л/годину
Макс. тиск	4,2 бар	4,0 бар
Макс. висота подачі ( H_max ) ^1)	42 м 40 м
Макс.висота всмоктування	9 м	9 м
Ємність напірного резервуара	22 л	22 л
Макс. розмір твердих частинок, які всмоктуються	3 мм	3 мм
Макс. дозволений робочий тиск	6 бар	6 бар
Мін.температура навколишнього середовища	5 °C	5 °C
Макс. температура навколишнього середовища	40 °C	40 °C
Мін. температура рідини, що перекачується	2 °C	2 °C
Макс. температура рідини, що перекачується ( T_max )	35 °C	35 °C
Макс. частота пусків за годину	40, рівномірно розподілених	40, рівномірно розподілених
Довгий сполучний кабель	1,5 м	1,5 м
Тип кабелю	H05RN-F	H05RN-F
Вага (чистий)	10,6 кг	11,2 кг
Гарантований рівень настроювання звучання ( L_WA ) ^2)	81,3 дБ	83 дБ
Обмірюваний показник рівня звучання ( L_WA ) ^2)	79,8 дБ	81,3 дБ
Рівень звукового тиску ( L_PA ) ^2)	71,7 дБ	73,3 дБ
Розміри (Ширина х Глибина х Висота)	47 x 28 x 48 cm	46 x 27 x 48 см
Номер виробу	31202	31188

1) Зазначені максимальні потужності були розраховані при вільному, нескороченому впуску й випуску.

2) Показники виділення шуму, отримані відповідно до вимог EN 12639. Метод виміру по EN ISO 3744.

4. Обсяг поставки

Обсяг поставки даного продукту включає:

Один домовий водопровід зі сполучним кабелем, одна інструкція для експлуатації.

Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див глави «Установка», «Захист від сухого ходу», «Експлуатація насоса з фільтром попереднього очищення від Т.І.Р.“ й „Замовлення запчастин“).

Зберігайте упаковку до закінчення гарантійного строку. Утилізуйте пакувальні матеріали безпечним для навколишнього середовища способом.

5. Установка

5.1. Загальні вказівки по установці

Протягом всієї установки апарат не можна підключати до мережі.

Насос повинен бути встановленим на сухому місці, причому температура в приміщенні повинна бути не нижче 5 °C і не вище 40 °C. Насос і всю систему підключення треба захищати від замерзання і атмосферних впливів.

При установці апарата треба стежити за тим, щоб двигун достатньо провітрювався.

Усі сполучні трубопроводи повинні бути абсолютно герметичними, тому що негерметичність зменшує продуктивність насоса і може привести до значних пошкоджень. Тому обов'язково ущільнюйте тефлоновою стрічкою нарізні частини трубопроводів і його приєднання до насоса. Тільки застосування такого ущільнювального матеріалу як тефлонова стрічка може гарантувати, що з'єднання буде герметичним. При затягуванні нарізних сполучень не додавайте зайвих зусиль, бо це може привести до пошкодження. При прокладці приєднувальних трубопроводів стежте за тим, щоб на насос не діяла ніяка вага, вібрація чи навантаження. Крім того, у приєднувальних трубопроводах не повинне бути вигинів чи зворотного відхилення.

Зверніть увагу на рисунки, дані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.

Вхід всмоктувального трубопроводу повинний мати зворотний клапан з всмоктувальним фільтром.

Установіть всмоктувальний трубопровід (2) такого ж діаметру, як і отвір підключення насоса на стороні всмоктування (1). При рівні усмоктування (НА) більше 4 м рекомендується використати діаметр на 25% більше - з відповідними деталями звуження на з'єднаннях. Вхід всмоктувального трубопроводу повинен здійснюватися через зворотний клапан (3) із всмоктувальним фільтром (4). Фільтр затримує грубі частки, що містяться у воді, бруду, що можуть забити чи пошкодити насос або систему трубопроводів. Зворотний клапан перешкоджає падінню тиску після відключення насоса. Крім того, він спрощує видалення повітря з всмоктувального трубопроводу при заповненні його водою. Зворотний клапан з всмоктувальним фільтром – отже, вхід всмоктувального трубопроводу - повинен знаходитися не менш, ніж на 0,3 м нижче поверхні всмоктуваної рідини (НІ). Це попереджає всмоктування повітря. Крім того, потрібно підтримувати достатню відстань всмоктувального трубопроводу від дна і берегів струмка, ріки, ставка і т.д., щоб не допустити всмоктування камінчиків, рослин і т.д.

5.3. Установка трубопроводів

Напірний трубопровід (11) подає рідину від насосу до місця призначення. Щоб уникнути втрат рідини рекомендується використовувати напірний трубопровід як мінімум такого ж діаметра, як і отвір підключення насоса на стороні нагнітання (5). Відразу ж після виходу з насоса напірний трубопровід потрібно обладнати зворотним клапаном (6), щоб вберегти насос від пошкоджень поштовхами тиску. Крім того, для полегшення технічного обслуговування рекомендується установити запірний клапан (7) за насосом і зворотним клапаном. Це дає ту перевагу, що при монтажі насосу його можна закрити і напірна магістраль залишається заповненою водою.

5.4. Стаціонарна установка

При стаціонарній установці потрібно стежити за тим, щоб штепсель був добре доступним і видимим.

Для стаціонарної установки насос варто прикріпити до придатної для цього стабільної опорної поверхні. Для зменшення коливань рекомендується між насосом і опорною поверхнею прокласти антивібраційний матеріал, наприклад, шар гуми. Серед приладдя Т.І.Р. є ефективний погашувач вібрацій під номером арт. 30943. Спочатку просвердлите чотири отвори. Для маркірування отворів свердління використайте як шаблони опорні ніжки (18). Встановіть прилад у бажану позицію й проведіть кернером або штифтом по отворах в опорних ніжках для маркірування позиції просвердлених отворів. Відставте прилад убік і просвердлите чотири отвори відповідним свердлом. Встановіть відповідну позицію приладу й закріпить його відповідними гвинтами й підкладними шайбами.

5.5. Використання насоса для садових ставків і подібних місць

Використання насоса для садових ставків і подібних місць допускається, як правило, при відсутності контактуючих з водою осіб.

Для використання в садових ставках і подібних місцях насос повинен бути обладнаний автоматичним вимикачем, що діє з появою витоку струму (FI-перемикач) зі значенням номінального струму ушкодження ≤ 30 m (DIN VDE 0100-702 und 0100-738). Зробіть запит Вашим електрикам, чи дотримані у Вас ці умови. Експлуатація насоса в таких місцях принципово дозволена тільки тоді, коли насос установлений стабільно і захищений від затоплення з мінімальною відстанню від краю води 2 м, на стабільній опорі, що охороняє від небезпеки падіння у воду. При цьому апарат повинен міцно приєднуватися гвинтами до основи в передбачених для цього точках фіксації (див. Главу «Неправильна інсталяція»).

6. Електричне підключення

Апарат має мережний кабель зі штепселем. Щоб уникнути пошкоджень, мережний кабель і штепсель дозволяється замінювати тільки спеціальному персоналу. Не користуйтесь мережним кабелем для перенесення апарата і не витягайте штепсель із штепсельної розетки за кабель. Захищайте штепсель і мережний кабель від перегріву, дії мастил і гострих країв.

Наявна напруга в мережі повинна відповідати показникам, зазначеним у технічних даних. Особа, відповідальна за інсталяцію, зобов'язана забезпечувати в електричному з'єднанні заземлення відповідно до стандарту.

Електричне підключення повинне мати дуже чутливий автомат захисту від струму витоку (FI-вимикач): Δ = 30 ма (DIN VDE 0100-739).

Подовжувальні кабелі не повинні мати менший поперечний перетин, чим гумові шланги з коротким позначенням H07RN-F (3 x 1,0 мм²) по VDE. Мережний штекер і зчеплення повинні мати захист від влучення бризів води.

7. Пуск

Зверніть увагу на рисунки, надані в додатку до цієї інструкції з експлуатації. Цифри й інші дані, що зазначені тут у дужках, відносяться до цих рисунків.

При першому пуску обов'язково простежте, щоб і в самовсмоктувальних насосах корпус насоса був повністю вільний від повітря - тобто заповнений водою. Якщо повітря не випустити, насос не всмоктує рідину.

Рекомендується, хоча і не є обов'язковим, додатково випустити повітря з всмоктувального трубопроводу або заповнити його водою.

Дозволяється використовувати насос тільки в тім діапазоні потужності, що зазначений на заводській табличці.

Не можна допускати «сухого ходу» насосу - роботи насоса без подачі води, тому що нестача води приводить до перегріву насоса. Це може привести до серйозної поломки апарата. Крім того, тоді в системі знаходиться занадто гаряча вода, так що створюється небезпека опіку. При перегріві насоса витягніть мережний штепсель і дайте системі охолонути.

Не допускайте безпосереднього впливу вологи на насос (наприклад, при роботі дощувача). Охороняйте насос від дощу. Стежте за тим, щоб над насосом не було ніяких з'єднань, що капають. Не використовуйте насос у сирому чи вологому приміщенні.

Переконайтеся, що насос і електричне штепсельне з'єднання знаходяться в місці, яке не може заливати вода.

Насос не повинен працювати при закритому впускному трубопроводі.

Категорично забороняється торкатися руками отвору насоса, коли апарат підключений до напруги.

При кожнім пуску потрібно найретельніше переконатися, що насос установлений надійно і міцно. Апарат повинен бути встановлений на рівній основі і у прямому положенні.

Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень.

Несправним насосом користатися не можна. У випадку пошкодження насос потрібно перевірити в сервісній службі.

При першому пуску з корпуса насоса (8) треба повністю випустити повітря. Для цього через впускний отвір (9) повністю заповніть корпус насоса (8) водою. Перевірте, чи не з'явилася теча. Снову герметично закрийте впускний отвір. Рекомендується додатково випустити повітря зі всмоктувального трубопроводу (2), тобто заповнити його водою. Електронасоси серії Т.І.Р. WWW є самовсмоктувальними і тому можуть працювати навіть тоді, коли водою заповнений тільки корпус насосу. Але в цьому випадку їм потрібен якийсь час, поки вони всмокчуть рідину, яка подається, і почнуть працювати на подачу. Крім того, при такій функції може знадобитися багаторазове заповнення корпусу насосу. Це залежить від довжини і діаметра всмоктувального трубопроводу. Після такого заповнення відкрийте наявні запірні пристрої в напірному трубопроводі (7), наприклад, кран, щоб в процесі всмоктування могло виходити повітря.

Вставте мережний штепсель у штепсельну розетку змінного струму напругою 230 В. Насос відразу ж починає працювати. Якщо рідина подається рівномірно і без суміші з повітрям, система готова до роботи. Тоді можна закрити наявні запірні пристрої в напірному трубопроводі. При досягненні тиску відключення насос вимикається.

Якщо насос тривалий час не використовувався, то для нового запуску потрібно повторити описані процеси. Електронасоси серії Т.І.Р. WWW мають вбудований термозахист двигуна. При перевантаженні двигун сам відключається і після охолодження знову вмикається. Можливі причини і їх усунення описані в розділі «Технічне обслуговування і допомога при несправностях».

8. Захист від «сухого ходу» (роботи без води)

8.1. Загальні вказівки

Деякі побутові водопостачальні станції Т.І.Р. - серії Т.І.Р. HWW TLS - обладнані захистом від «сухого ходу». Ця система захисту зберігає насос від пошкодження, що може виникнути при роботі з відсутністю води і перегріві гідравлічної системи.

8.2. Принцип дії

Якщо температура рідини в насосі досягає 60-70 °C захист від «сухого ходу» перериває живлення двигуна струмом. У результаті насос вимикається і запалюється сигнальна лампа на клемовій коробці.

8.3. Повторний пуск

Якщо увімкнулася система захисту, то для повторного пуску робочого режиму вимикач клемової коробки встановити на „0“. Витягніть штепсель насосу зі штепсельної розетки і дайте охолонути всьому гідравлічному блоку. Після цього усуньте причину порушення. Потім поставте вимикач клемової коробки на „1“. На закінчення знову вставте штепсель насосу в штепсельну розетку. Якщо сигнальна лампа більше не горить, насос починає працювати. Якщо сигнальна лампа продовжує горіти, то варто повторити описані процеси для відновлення роботи насоса

8.4. Додаткове оснащення з захистом від «сухого ходу»

Побутові водопостачальні станції Т.І.Р., які не оснащені захистом від сухого ходу, при бажанні можуть бути обладнані таким захистом. Т.І.Р. має серед приладдя високоякісні і вкрай надійні пристрої захисту від сухого ходу під № арт. 30915 TLS 100 Е, які можна легко і швидко підключити.

9. Установка вимикача тиску

Зміна попередньо встановленого тиску вмикання і вимикання дозволяється робити тільки фахівцям.

Електронасос серії Т.І.Р. WWW вмикається через падіння тиску в системі - у всякому випадку в результаті відкривання крана чи іншого пристрою споживання досягається тиск вмикання. Відключення виконується тоді, коли після відключення пристрою споживання тиск у системі знову збільшується, поки не буде досягнутий тиск відключення. Манометричний вимикач настроюється на заводі на показник 2 бара - тиск вмикання і 3 бара - тиск вимикання. Як показує досвід, для більшості установок ці показники є ідеальними. Якщо потрібно змінити це настроювання, то зверніться до фахівців з установки і настроювання електроустаткування.

10. Работа насоса з фільтром попереднього (грубого) очищення Т.І.Р.

Абразивні речовини в рідині, яка подається - наприклад, пісок - прискорюють зношування і зменшують потужність насоса. При подачі рідин з такими речовинами рекомендується експлуатувати насос з фільтром попереднього очищення. Це приладдя, що заслуговує рекомендації, ефективно відфільтровує пісок і інші частки з рідини і цим самим зменшує зношування і збільшує термін служби насоса.

Деякі побутові водопостачальні станції Т.І.Р. серійно оснащуються фільтром попереднього очищення. У моделях без цього базового оснащення фільтр попереднього очищення при бажанні можна установити додатково.

Серед приладдя є різні високоякісні фільтри попереднього очищення Т.І.Р. Асортимент, наприклад, включає:

Фільтр попереднього очищення G5 (артикул номер 31052), Фільтр попереднього очищення G7 (артикул номер 31058), Фільтр попереднього очищення G10 (артикул номер 31050).

Роботу фільтра треба регулярно контролювати. При необхідності фільтрувальну прокладку треба очистити або замінити.

11. Технічне обслуговування і допомога при несправностях

Перед технічним обслуговуванням насос треба від'єднати від мережі. Якщо його не від'єднати від мережі, виникає небезпека ненавмисного вмикання насоса.

Ми не несемо відповідальності за пошкодження, що виникли в результаті некваліфікованих спроб ремонту. Пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань.

Регулярне технічне обслуговування і ретельний догляд зменшують небезпеку можливих порушень у роботі і сприяють збільшенню терміну служби Вашого апарата.

Щоб не допустити можливих порушень у роботі, рекомендується виконувати регулярний контроль створюваного тиску і споживання енергії. Варто також регулярно контролювати попередній тиск нагнітання (тиск повітря) у напірному резервуарі. Для цього насос треба відключити від мережі і у напірному трубопроводі відкрити який-небудь пристрій споживання - наприклад, кран, щоб підравлічна система не перебувала під тиском. Після цього поверніть вниз захисний ковпачок клапана резервуара (12). На клапані резервуара повітряним манометром Ви можете виміряти попередній тиск нагнітання. Він мусить складати 1,5 бара і при необхідності його можна скорегувати.

Якщо з клапана резервуара виступає вода, значить є дефект у мембрані і її треба замінити. Серед запасних частин Т.І.Р. є високоякісна, дозволена для контакту з харчовими продуктами мембрана, № арт. 30905.

Якщо апарат тривалий час не використовується, насос і напірний резервуар треба спорожнити за допомогою передбачених для цього пристроїв.

У морозну погоду вода, що знаходиться в насосі, при замерзанні може викликати значні пошкодження. Зберігайте насос у сухому, опалюваному приміщенні.

При неполадках у роботі спочатку перевірте, чи немає недоліків обслуговування або іншої причини, не зв'язаної з дефектом в апараті - наприклад, відсутності струму.

У нижченаведеному списку зазначені деякі можливі порушення роботи апарата, можливі причини і вказівки для їхнього усунення. Усі зазначені заходи варто приймати тільки тоді, коли насос відключений від мережі.

Якщо Ви не можете самі усунути несправність, зверніться в сервісну службу або в місце покупки апарата.

Подальший ремонт повинен виконувати тільки спеціальний персонал. Обов'язково пам'ятайте, що пошкодження внаслідок некваліфікованих спроб ремонту ведуть до припинення всіх гарантійних зобов'язань, і ми не несемо відповідальності за виникаючі в результаті цього пошкодження.

Несправність	Можлива причина	Усунення
1. Насос не подає рідину,двигун не працює.	1. Немає струму.2. Спрацював термічний захист двигуна.3. Несправний конденсатор.4. Заблокувався вал двигуна.5. Неправильне налагодження вимикача тиску.	1. Перевірте стан напруги приладом,настроєним на постійний струм.(Дотримуйте техніки безпеки!). Перевірте,чи правильно вставлений штекер.2. Насос відключити від мережі, датиохолонути системі, усунути причину.3. Звернутися в сервісну службу.4. Перевірити причину і звільнити насос від блокування.5. Звернутися в сервісну службу.
2. Двигун працює, але насос неподає рідину.	1. Корпус насоса незаповнений рідиною.2. Проникнення повітря в всмоктувальний трубопровід .3. Занадто висока висота всмоктування і/чи висота подачі.	1. Заповнити рідиною корпус двигуна (див. розділ „пуск в експлуатацію“).2. Перевірте і переконайтесь, що:а.) всмоктувальний трубопровід і всі з'єднання герметичні.в.) Вхід всмоктувального трубопроводу,включаючи зворотний клапан, є занурениму рідину, що перекачується.с.) Зворотний клапан щільно приєднанийдо фільтру з боку всмоктування і не є блокованим.д.) уздовж всмоктувального трубопроводунемає сифонів, заломів, зворотних ухилівчи звужень.3. Змінити положення, так щоб висотавсмоктування і/ або висота подачі неперевищувала максимального значення.
3. Після короткочасної роботинасос зупиняється, тому щовмикається термічний захистдвигуна.	1. Електричне підключення не відповідає параметрам, зазначеним на заводській табличці.2. Тверді частки закупорили насос або всмоктувальний трубопровід.3. Рідина занадто в'язка.4. Занадто висока температура чи рідининавколишнього середовища.5. Сухий хід насоса.	1. Перевірте стан напруги на лініяхсполучного кабелю приладом, настроєнимна постійний струм. (Дотримуйте техніки безпеки!).2. Усунути закупорку3. Насос не годиться для цієї рідини.Рідину можна розбавити.4. Стежити за тим, щоб температура рідини, що перекачується, і навколишнього середовища не перевищуваламаксимально припустимих значень.5. Усунути причину сухого ходу.
4. Насос вмикається івимикається занадто часто.	1. Ушкоджено мембрану напірного резервуара.2. Занадто низький попередній тиск газу в напірному резервуарі.3. Проникнення повітря у всмоктувальний трубопровід.4. Зворотний клапан негерметичний або блокований.	1. Мембрану або весь напірний резервуарповинен замінити фахівець.2. Підвищити тиск вентилем резервуара,поки його значення не досягне 1,5 бара.Перед цим відкрити один пристрійспоживання у напірному трубопроводі(наприклад, кран), щоб у системі не сталотиску.3. Див. пункт 2.2.4. Зворотний клапан пристрою, що блокує,звільнити або при ушкодженні замінити.
5. Насос не досягає потрібного тиску.	1. Установлено занадто низький тиск відключення.2. Проникнення повітря у всмоктувальний трубопровід.	1. Звернутися в сервісну службу.2. Див. пункт 2.2.
6. Насос не вимикається.	1. Установлений занадто високий тиск відключення.2. Проникнення повітря у всмоктувальний трубопровід.	1. Звернутися в сервісну службу.2. Див. пункт 2.2.

12. Гарантії

Цей апарат виготовлений і перевірений найсучаснішими методами. Продавець дає гарантію на бездоганний матеріал і бездефектне виготовлення відповідно до законодавства країни, в якій куплений апарат. Час гарантії починається з дня покупки на наступних умовах: Протягом гарантійного періоду безкоштовно усуваються всі дефекти, зв'язані з дефектами матеріалу чи виготовлення. Рекламації варто посилати відразу ж після виявлення дефекту.

UA

Гарантійні вимоги не приймаються при втручанні в апарат покупцем або іншими особами. На пошкодження, що виникли в результаті некваліфікованого обходження чи обслуговування, через неправильне розміщення або зберігання, непрофесійне підключення чи установку, а також як результат впливу обставин нездоланної сили або інших сторонніх впливів, гарантія не поширюється.

На такі швидкозношувані деталі як, наприклад, ходове колесо, контактні ущільнювальні кільця, мембрани і мембранні вимикачі, гарантія не поширюється.

Усі деталі виготовляються з великою старанністю і з використанням високоякісних матеріалів і розраховані на великий термін служби. Але зношування залежить від виду використання, інтенсивності експлуатації і періодичності технічного обслуговування. Тому дотримання вказівок по установці і технічному обслуговуванню, що містяться в даній інструкції з експлуатації, в значній мірі сприяє подовженню терміну служби швидкозношуваних деталей.

При надходженні рекламацій ми залишаємо за собою право удосконалити (відремонтувати) дефектні деталі або замінити їх чи весь апарат. Замінені деталі переходять в нашу власність.

Вимоги на відшкодування збитків не приймаються, якщо вони виникли не через злий намір і грубу недбалість виготовлювача.

Інші вимоги на основі гарантії не приймаються. Гарантійні вимоги покупець повинен підтвердити пред'явленням чека. Ці гарантійні зобов'язання дійсні тільки в країні, в якій був куплений апарат.

Особливі вказівки:

1. Якщо апарат перестав нормально працювати, спочатку перевірте, чи немає хиб в обслуговуванні або іншої причини, не зв'язаної з дефектом в апараті.
2. Якщо Ви доставляєте чи відправляєте несправний апарат на ремонт, Вам треба додати до нього такі документи:
3. Товарний чек.
4. Опис виявленого дефекту (максимально точний опис допомагає швидко відремонтувати апарат).
5. Перед доставкою чи відправленням несправного апарата на ремонт, зніміть з нього всі додаткові пристрої, що не відповідають оригінальному стану апарата. Якщо при поверненні апарата ці пристрої будуть відсутні, ми не несемо за це ніякої відповідальності.

13. Замовлення запасных частин

Найшвидша, проста і економічна можливість замовити запасні частини існує через Інтернет. Наша вебсторінка www.tip-pumpen.de містить зручний магазин запасних частин, у якому кількома клацаннями миші можна зробити замовлення. Крім того, ми публікуємо там велику інформацію і цінні вказівки, що стосуються наших продуктів і приладдя, представляють нові апарати і презентують сучасні тенденції і новинки в галузі насосної техніки.

14. Сервіс

При виникненні гарантійних вимог чи порушень звертайтесь в місце покупки Вашого апарата.

Тільки для країн ЄС

Не викидайте електроприлади в контейнер побутового сміття!

Відповідно до Європейської директиви 2002/96/ЕС про обіг зі старими електричними, електронними приладами в національному законодавстві, використані електроприлади повинні бути зібрані окремо й відправлені на переробку. Для одержання додаткової інформації зверніться до свого місцевого підприємства по утилізації.

D Anhang: Abbildungen GB Annex: Illustrations F Annexe: Illustrations I Appendice: Illustrazioni E Apéndice: Imagenes NL Aanhangsel: Afbeeldingen GR Παράρτημα: Σχέδια & Φωτογραφίες H Melléklet: Ábrák PL Załącznik: rysunki CZ Príloha: Obrázky TR Ek: Resimler BG Приложение: Картини RO Anexe: Desene HR Dodatak: Slike SK Príloha: Obrázky SLO Dodatek: Slike RUS Приложение: рисунки UA Додаток: рисунки

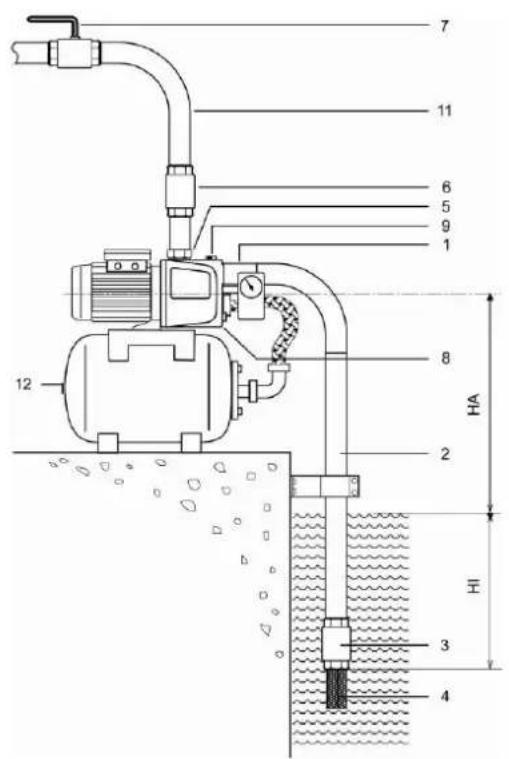

HWK 46/42 - HWW 3600 I

7 11 6 5 9 1 8 2 HA HI 3 4 12

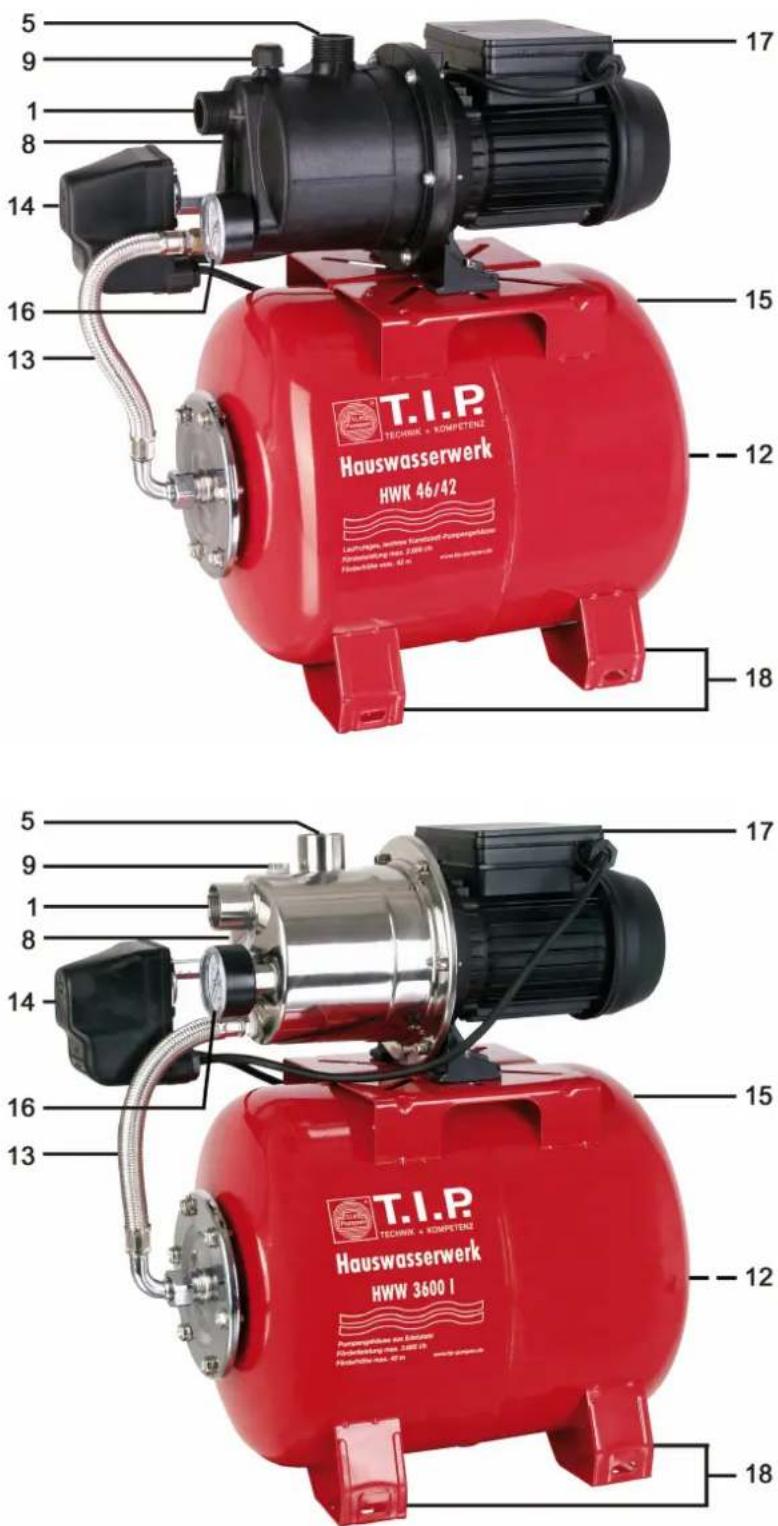

Функціональні деталі / деталі

1 Підключення всмоктування 7 Запірний вентиль * 13 Армований рукав
2 Всмоктувальний трубопровід * 8 Корпус насоса 14 Мембранний вимикач
3 Зворотний клапан * 9 Отвір для заповнення водою 15 Напірний резервуар
4 Прийомний фільтр * 16 Манометр
5 Підключення тиску 11 Напірний трубопровід * 17 Клемова коробка
6 Зворотний клапан * 12 Вентиль резервуара з запобіжним клапаном 18 Ноги

НА: Висота всмоктування НІ: Відстань між поверхнею води і входом всмоктувального трубопроводу (не менше, ніж 0,3 м) * не входить в обсяг поставки
