TR6000R - Котел BOSCH - Безкоштовний посібник користувача

Тип продукту	Електричний проточний водонагрівач
Бренд	Bosch
Модель	TR6000R
Категорія	Водонагрівач
Електроживлення	400 В трифазний, захист запобіжником 32 А або 40 А залежно від потужності
Номінальна потужність	18/21 кВт або 24/27 кВт залежно від версії
Номінальна напруга	400 В
Мінімальний переріз кабелю	4 мм² (для 32 А) або 6 мм² (для 40 А)
Витрата гарячої води (ΔT 26°C, без обмежувача)	від 9,8 до 14,6 л/хв залежно від потужності
Витрата при ввімкненні	2,5 л/хв
Тиск потоку при ввімкненні	0,04 МПа (0,4 бар)
Номінальний тиск	1,0 МПа (10 бар)
Максимально допустима температура на вході	55 °C
Температура на виході	Обмежена до 55 °C (регулюється обмежувачем до 53 °C)
Клас енергоефективності	AAAA
Профіль відбору	S
Річне споживання енергії	від 477 до 479 кВт·год
Рівень акустичної потужності	15 дБ
Енергоефективність приготування гарячої води	39 %
Сонячний режим	Сумісний (макс. температура на вході 55 °C)
Безпека	Запобіжний обмежувач, зупинення при витоку, захист від перегріву
Спеціальні аксесуари	Пріоритетний перемикач BZ 45L21, монтажний комплект BZ 45K23
Установка	Тільки для професіонала, обов'язкове підключення води та електрики
Обслуговування	Не використовуйте агресивні миючі засоби або пароочисники

Часті запитання - TR6000R BOSCH

Як встановити водонагрівач TR6000R ?

Установка повинна виконуватися кваліфікованим фахівцем. Дотримуйтесь наданих інструкцій з монтажу: спочатку підключення води, потім електрики. Обов’язково використовуйте наданий монтажний комплект. Перед будь-яким втручанням вимкніть живлення.

Що робити, якщо вода не нагрівається?

Перевірте, чи підключено електроживлення та чи не вимкнені запобіжники. Переконайтеся, що витрата води достатня (не менше 2,5 л/хв). Якщо витрата надто низька, зніміть обмежувач витрати або аератор. Продуйте пристрій, відкривши кран гарячої води на 1 хвилину.

Як регулювати температуру води?

Температура на виході за замовчуванням обмежена до 55 °C. Щоб змінити її, відкрийте пристрій після вимкнення живлення та встановіть обмежувач температури в бажане положення (напр. 53 °C). Закрийте кришку перед повторним увімкненням.

Чи можна використовувати воду, попередньо нагріту сонячною системою?

Так, TR6000R сумісний із сонячним режимом. Температура води на вході не повинна перевищувати 55 °C. Якщо вона досягає 60 °C, пристрій відключається захисним пристроєм. Для обмеження температури на вході необхідний термостатичний змішувач.

Які аксесуари доступні для пріоритетного перемикання?

Для пріоритетного перемикання з іншими електричними приладами використовуйте реле різкого скидання BZ 45L21. Для встановлення на штукатурку доступний монтажний комплект BZ 45K23.

Як обслуговувати водонагрівач?

Не використовуйте агресивні миючі засоби або пароочисники. Протирайте зовнішню поверхню вологою ганчіркою. Внутрішня частина не потребує особливого догляду. Періодично перевіряйте відсутність витоків.

Що робити при витоку води?

Негайно вимкніть подачу холодної води та електроживлення. Зверніться до фахівця для діагностики та усунення витоку. Використовуйте пристрій повторно лише після повної перевірки.

Які необхідні електричні умови?

Пристрій потребує трифазного живлення 400 В із диференційним автоматичним вимикачем. Мінімальний переріз кабелю 4 мм² для 32 А, 6 мм² для 40 А. Установка повинна мати пристрій відключення всіх полюсів з мінімальною відстанню між контактами 3 мм.

Чи має водонагрівач гарантію?

Інструкція не вказує конкретного терміну гарантії. Зверніться до свого продавця або служби підтримки Bosch щодо умов гарантії, що діють у вашій країні.

Де можна завантажити повну інструкцію?

Інструкція доступна безкоштовно на notice-facile.com у форматі PDF. Ви також можете замовити переклад вашою мовою, надавши свою електронну адресу.

ПОСІБНИК КОРИСТУВАЧА TR6000R BOSCH

uk Електричний проточний нагрівач Інструкція з монтажу та експлуатації ....62

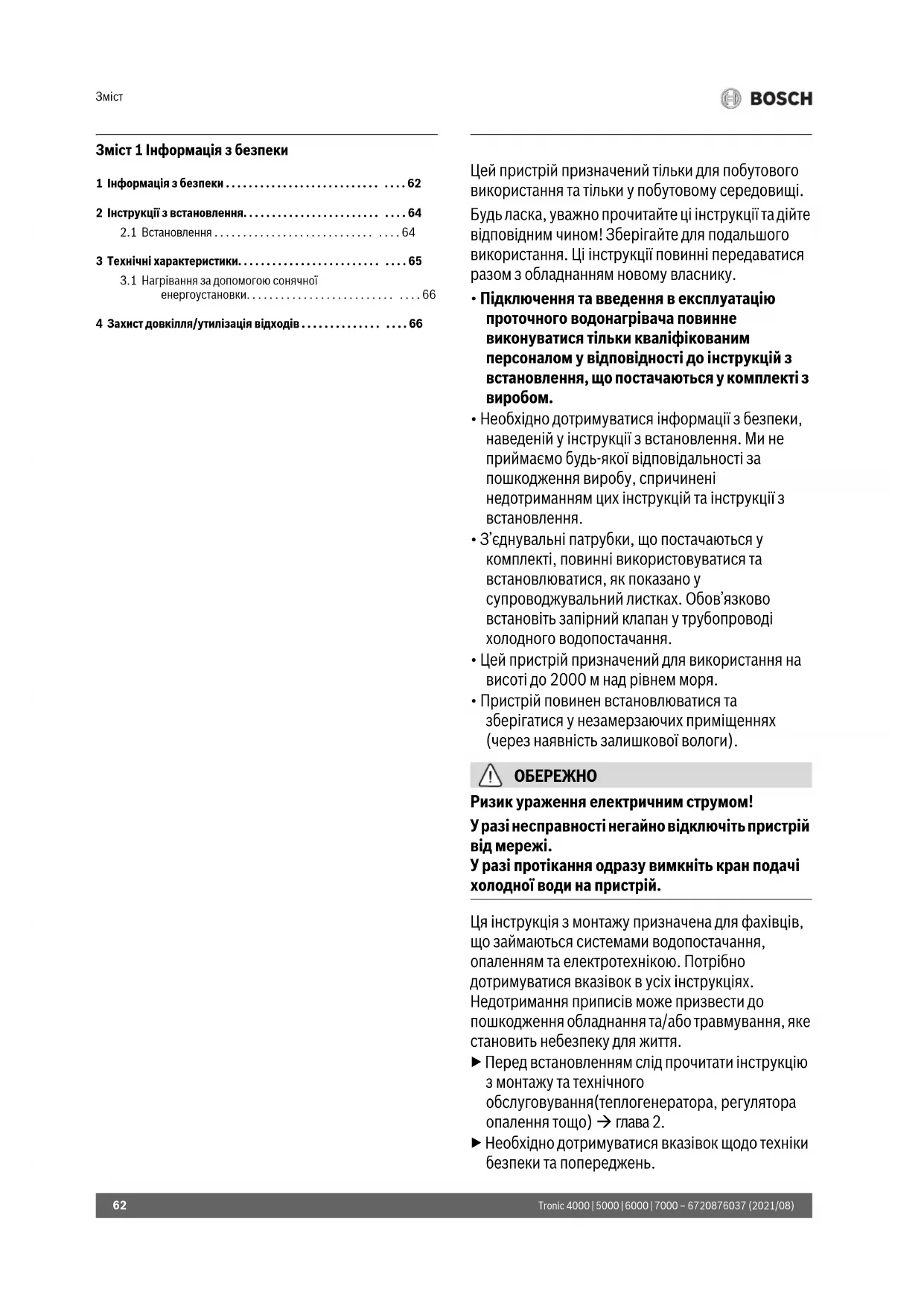

Зміст 1 Інформація з безпеки

1 Информація з безпеки ....62

2 Інструкції з встановлення....64

2.1 Встановлення....64

3 Технічні характеристики....65

3.1 Нагрівання за допомогою сонячної енергоустановки....66

4 Захист довкілля/утилізація відходів ..... 66

Цей пристрій призначений тільки для побутового використання та тільки у побутовому середовищі.

Будь ласка, уважно прочитайте ці інструкції та дійте відповідним чином! Зберігайте для подальшого використання. Ці інструкції повинні передаватися разом з обладнанням новому власнику.

- Підключення та введення в експлуатацію проточного водонагрівача повинне виконуватися тільки кваліфікованим персоналом у відповідності до інструкцій з встановлення, що постачаються у комплекті з виробом.

• Необхідно дотримуватися інформації з безпеки, наведеній у інструкції з встановлення. Ми не приймаємо будь-якої відповідальності за пошкодження виробу, спричинені недотриманням цих інструкцій та інструкції з встановлення.
• З'єднувальні патрубки, що постачаються у комплекті, повинні використовуватися та встановлюватися, як показано у супроводжувальний листках. Обов'язково встановіть запірний клапан у трубопроводі холодного водопостачання.
• Цей пристрій призначений для використання на висоті до 2000 м над рівнем моря.
• Пристрій повинен встановлюватися та зберігатися у незамерзаючих приміщеннях (через наявність залишкової вологи).

ОБЕРЕЖНО

Ризик ураження електричним струмом!

У разі несправності негайно відключіть пристрій від мережі.

У разі протікання одразу вимкніть кран подачі холодної води на пристрій.

Ця інструкція з монтажу призначена для фахівців, що займаються системами водопостачання, опаленням та електротехнікою. Потрібно дотримуватися вказівок в усіх інструкціях. Недотримання приписів може призвести до пошкодження обладнання та/або травмування, яке становить небезпеку для життя.

▶ Перед встановленням слід прочитати інструкцію з монтажу та технічного обслуговування(теплогенератора, регулятора опалення тощо) → глава 2.
▶ Необхідно дотримуватися вказівок щодо техніки безпеки та попереджень.

▶ Також слід дотримуватися регіональних приписів, технічних норм і директив.
- Необхідно дотримуватися чинних нормативних положень відповідної країни та вимог місцевих водо- та енергопостачальних компаній.
- Проточний водонагрівач являє собою пристрій Класу I та повинен підключатися до мережі через захисне заземлення.
- Увага: Заземлені трубопроводи водопостачання можуть утворювати видимість підключеного захисного заземлення.
- Пристрій повинен завжди підключатися до побутової водопровідної мережі. Переріз електричного кабелю повинен відповідати встановленій потужності пристрою.
- Для забезпечення відповідності застосовним безпековим нормативам під час установки обладнання необхідно встановити полюсний сепаратор, глава 3. Контактний отвір повинен бути не менше 3мм.
- Переконайтесь, що вхідний тиск води, максимальний і мінімальний, відповідає значенню, що вимагається виробником (→ глава 3).
- Для моделей TR 4000, TR 5000, TR 5000R вхід холодної води приладу не повинен бути підключений до будь-якої системи водяного опалення.
- Для приладів TR 6000R, TR 7000R та TR7000 температура холодної води на вході не повинна перевищувати 55 °C.
- Відповідно до EN60335-2-35 якщо прилад використовується для гарячого водопостачання для душу, температура гарячої води не може перевищувати 55°C.
- Проточний водонагрівач підходить тільки для роботи у замкненому контурі (під тиском).
- Кран та вихідні патрубки повинні бути призначені для використання у замкнених (під тиском) системах з проточними водонагрівачами.
- Питомий електричний опір води повинен бути не менше 1300 Ом·см. З приводу отримання цієї інформації зверніться до місцевої водопостачальної компанії.
- Проточний водонагрівач підходить для підключення пластикових труб, протестованих відповідно до стандарту DVGW.

• Відключіть електричний з'єднувальний кабель від джерела живлення та вимкніть подачу води перед підключенням обладнання!
• Спочатку підключіть обладнання до мережі водопостачання, а потім до електричної мережі.
• Виконуйте тільки отвори, які необхідні для встановлення, на задній панелі виробу. У разі необхідності зміни місця встановлення необхідно забезпечити гідравлічне ущільнення для усіх отворів, що не використовуються.
• Уникайте контакту зі струмопровідними компонентами після встановлення обладнання.
• Не використовуйте агресивні та абразивні чистильні засоби!
• Не використовуйте паровий очищувач.

Техніка безпеки при використанні електричних приладів в домашніх умовах та для інших цілей

Для запобігання нещасних випадків і пошкоджень приладу обов'язково притримуйтеся цих вказівокEN 60335-2-35:

«Цей пристрій можуть використовувати діти старші 3 років, особи з обмеженими фізичними, сенсорними або розумовими здібностями чи особи без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проінструктовані щодо використання пристрою в безпечний спосіб і усвідомлюють, яку небезпеку він може становити. Діти не повинні гратися із пристроєм. Чищення та обслуговування пристрою не повинні виконуватися дітьми без нагляду дорослих.»

«Якщо кабель мережевого живлення цього пристрою пошкоджений, він підлягає заміні виробником, сервісною службою або іншим компетентним фахівцем, щоб уникнути небезпеки.»

2 Інструкції з встановлення

- Ці інструкції з встановлення розповсюджуються на різні моделі проточних водонагрівачів. Тому зображення можуть відрізнятися від реальних виробів.

2.1 Встановлення

Розпакування / Видалення кришки (Рис. 1)

• Розпакуйте виріб та перевірте на транспортні пошкодження. У разі пошкодження будь-яких компонентів не використовуйте виріб.
• Перевірте наявність усіх компонентів, що входять у обсяг поставки виробу: водонагрівач, монтажний набір з супроводжувальними листками, інструкція з встановлення, інструкція з експлуатації.
• Будь ласка, утилізуйте пакувальні матеріали та старий пристрій у екологічний спосіб.
• При видаленні кришки з виробу типу або типу будьласка, пам'ятайте про наступне: Кришка типу Акріпиться по центру корпусу за сервісною відкидною кришкою.
  Кришка типу В кріпиться за допомогою двох гвинтів, розташованих на зворотному боці кришки.

Підготовка до встановлення (Рис. 2)

Важливо: Використовуйте тільки монтажний набір, що постачається у комплекті з виробом.

• Вимкніть подачу води. Відключіть електричний (з'єднувальний) кабель від джерела живлення. Викрутіть запобіжник або вимкніть вимикач.
• Встановіть патрубки у відповідності до ілюстрацій у супроводжувальних листках.
• Електричний кабель можна пропустити крізь верхню (X) або нижню (Y) частину.
• Задня панель повинна розміщуватися навпроти патрубка трубопроводу холодного водопостачання у відповідному положенні (8.).

Настінний монтаж (Рис. 3)

• Кабельне кільце повинне щільно розташовуватися навколо з'єднувального кабелю. У разі пошкодження кільця під час встановлення необхідно забезпечити гідравлічне ущільнення отворів.
• Контакт електроживлення можна встановити у верхній (X) або нижній частині (Y). Захисна оболонка кабелю повинна виступати з пристрою щонайменше на 40 мм.
• Відстань до стіни може бути різною. Ви можете компенсувати будьяку нерівність поверхні стіни. На відстані 8-16 мм від стіни вставте роздільник та встановіть подовжувач (3.-5.).
• Пристрій повинен бути надійно закріплений до стіни. У разі необхідності закріпіть його за допомогою нижніх регулювальних гвинтів (6.).

Підключення до трубопроводу водопостачання (Рис. 4)

• Підключіть трубопровід водопостачання та увімкніть подачу холодной води.
• Необхідно обов'язково забезпечити промивання пристрою. Для цього повністю відTKрийте кран гарячої води та ретельно промийте пристрій впродовж 1 хвилини.

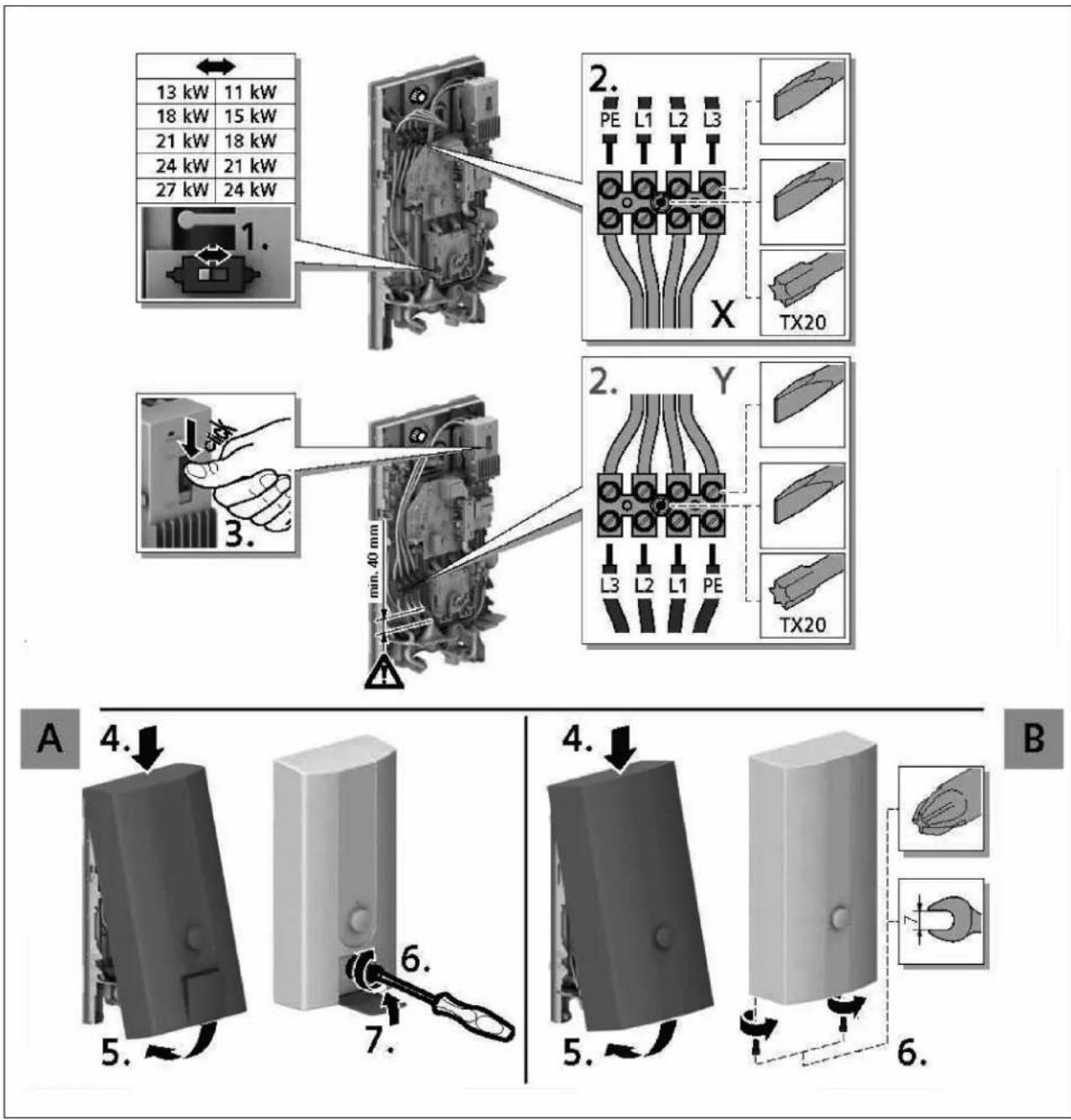

Електричне підключення / Монтаж (Рис. 5)

Обмеження вихідної температури до 53 °C.

ПОПЕРЕДЖЕННЯ

Ризик ураження електричним струмом!

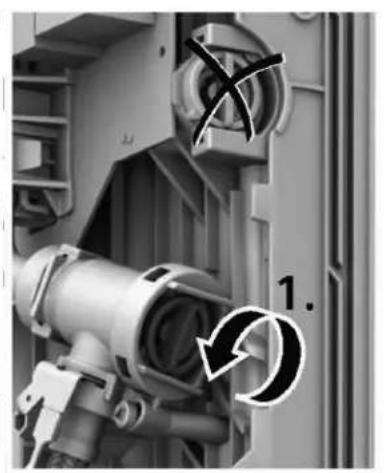

Як переключити обмежувач температури,

▶ Відключіть джерело живлення перед відкриттям приладу.
▶ Зніміть кришку.
▶ Переключіть обмежувач температури до положення 53°C (→ Fig. 9).

• Тільки для моделей з регуляторами потужності :

Встановіть потужність за допомогою регулятора перед підключенням дротів до контакту живлення: Номінальна вихідна потужність – ліворуч, знижена потужність - праворуч (1.) та встановіть потужність, зазначену на табличці з номінальними параметрами.

- Міцно прикрутіть дроти до контакту живлення.

• Увімкніть запобіжний обмежувач (3.)

- Встановіть кришку – відповідно до інструкції для типу аба (4.-7.).

Вказівки з встановлення

- Встановлення обладнання, яке не є готовим до підключення, повинне виконуватися тільки відповідним оператором мережі або спецілізованою компанією, яка також може сприяти погодженню встановлення обладнання з відповідним оператором мережі.

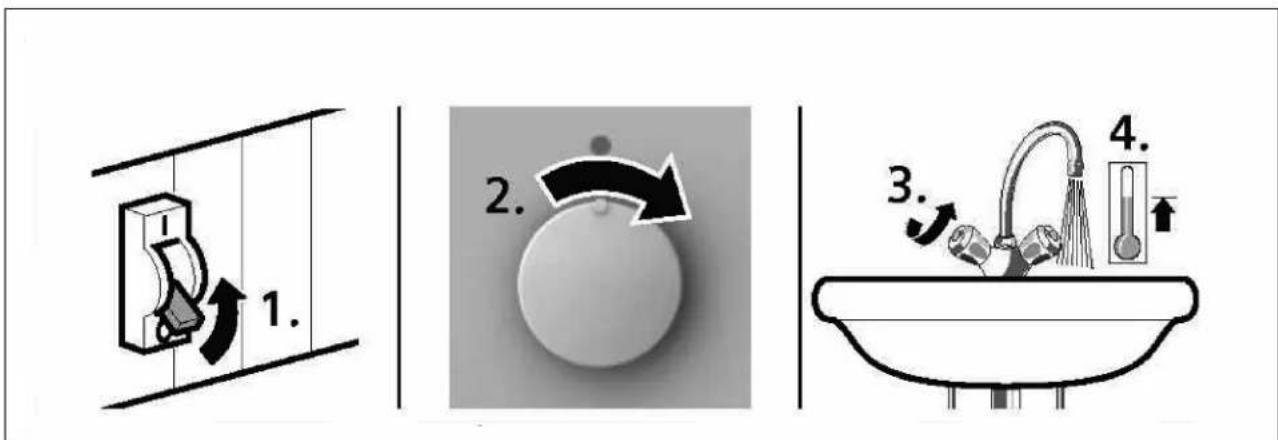

Запуск (Рис. 6)

Виріб відповідає вимогам IEC 61000-3-12.

Перший запуск

• Вкрутіть запобіжники.
• Встановіть температуру.
• Перше промивання: повністю відкрийте кран гарячої води та зачекайте щонайменше 1 хвилину. Тільки після цього (з міркувань безпеки) пристрій розпочне цикл нагрівання.

Порада: Якщо пристрій не запускається внаслідок недостатнього тиску води, видаліть сітку, душову лійку або подібні компоненти перед запуском та повторіть процедуру.

- Поясніть принцип роботи виробу користувачеві.

Додаткова інформація (Рис. 7)

• У разі недостатнього потоку води у водонагрівачі, обумовлений недостатнім тиском у системі водопостачання, видаліть обмежувач потоку (1.-3.).
• Пріоритетний контур для спільного використання з електричними накопичувальними водонагрівачами: Для роботи за вказаною схемою необхідно встановити додаткове реле навантаження. Для встановлення вказаного реле зверніться до сертифікованого фахівця з відповідним рівнем квалфікації.
• Електронні засоби управління повинні мати кодування при роботі з реле навантаженням. Видаліть маніпуляційні завади на електронних засобах (4.).

3 Технічні характеристики

		-	TR400018 EB	TR400021 EB	TR400024 EB	TR400027 EB
Номінальна потужність [кВт] 18 21 24 27
Номінальна напруга [В] 400 400 400 400
3 а п о	6	і	ж н и		к
Мінімальний переріз провідника * [мм	2] 4 4 6 6
Витрата гарячої води при номінальній потужності
при підвищенні температури
12 °C to 38 °C (без обмежувача потоку)	[л/хв.]		9.8	11.6	13	14.6
12 °C to 38 °C (з обмежувачем потоку)	[л/хв.]		6.5	7.6	8.7	9.3
12 °C to 60 °C	[л/хв.]		5.3	6.2	7.1	7.9
Витрата води при запуску	[л/хв.]		2.5	2.5	2.5	2.5
Тиск води при запуску**	[МПа (бар)]		0.04	0.04	0.04	0.04
			0.4	0.4	0.4	0.4
Допустимий питомий електричний опір води при 15 °C	[Ом см ]		≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Номінальний тиск	[МПа (бар)]		1.0 (10)	1.0 (10)	1.0 (10)	1.0 (10)
Максимально допустима температура на вході	[°C]		20	20	20	20
Максимальний опір мережі у точці підключення	[Ом]		0.104	0.104	0.104	0.104
Клас енергоефективності			А А А А
Профіль навантаження			S	S	S	S
Річне енергоспоживання	[кВт·год.]		479	477	477	479
Денне енергоспоживання	[кВт·год.]		2,204	2,195	2,191	2,204
Рівень шуму	[дБ]		15	15	15	15
Енергоефективність при нагріванні	[%]		39	39	39	39

*Залежно від схеми підключення може знадобитися кабель більшого перерізу.

		TR500011/13 EB	TR500015/18 EB	TR5000R18/21 EB	TR500021/24 EB	TR500024/27 EBTR5000R24/27 EB
Номінальна потужність	[кВт]	11/13	15/18	18/21	21/24	24/27
Номінальна напруга [В] 400 400 400 400 400
З а п о	б	і	ж н и		к
Мінімальний переріз провідника * [мм	2]	2.5	4 4 6 6
Витрата гарячої води при номінальній потужності
при підвищенні температури12 °C to 38 °C (без обмежувача потоку)	[л/хв.]	6.0/7.1	8.1/9.8	9.8/11.6	11.6/13.0	13.0/14.6
	[л/хв.]	5	6.5	7.6	8.7	9.3
12 °C to 38 °C (з обмежувачем потоку)12 °C to 60 °C	[л/хв.]	3.3/3.8	4.4/5.3	5.3/6.2	6.2/7.1	7.1/7.9
Витрата води при запуску	[л/хв.]	2.5	2.5	2.5	2.5	2.5
Тиск води при запуску**	[МПа (бар)]	0.04	0.04	0.04	0.04	0.04
		0.4	0.4	0.4	0.4	0.4
Допустимий питомий електричний опір води при15 °C	[Ом см ]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Номінальний тиск	[МПа (бар)]	1.0 (10)	1.0 (10)	1.0 (10)	1.0 (10)	1.0 (10)
Максимально допустима температура на вході	[°C]	20	20	20	20	20
Максимальний опір мережі у точці підключення	[Ом]	0.433	0.067/0.104	0.067/0.104	0.067/0.104	0.067/0.104
Клас енергоефективності		A	A	A	A	A
Профіль навантаження		XS	S	S	S	S
Річне енергоспоживання	[кВт·год.]	471	479	477	477	479
Денне енергоспоживання	[кВт·год.]	2,160	2,204	2,195	2,191	2,204
Рівень шуму	[дБ]	15	15	15	15	15
Енергоефективність при нагріванні	[%]	39	39	39	39	39
		-	TR700015/18 DESOB	TR6000R18/21 ESOBTR7000R18/21 DESOB	TR700021/24 DESOB	TR700024/27 DESOBTR6000R24/27 ESOBTR7000R24/27 DESOB
Номінальна потужність [кВт] 15/18 18/21 21/24		24/27
Номінальна напруга [В] 400 400 400 400
3	a	п	о	6	і	ж н и к
Мінімальний переріз провідника * [мм		2]		4	4	6
Витрата гарячої води при номінальній потужності
при підвищенні температури
12 °C to 38 °C (без обмежувача потоку)		[л/хв.]		8.1/9.8	9.8/11.6	11.6/13.0
12 °C to 38 °C (з обмежувачем потоку)		[л/хв.]		6.5	7.6	8.7
12 °C to 60 °C		[л/хв.]		4.4/5.3	5.3/6.2	6.2/7.1
Витрата води при запуску		[л/хв.]		2.5	2.5	2.5
Тиск води при запуску**		[МПа (бар)]		0.04	0.04	0.04
				0.4	0.4	0.4
Допустимий питомий електричний опір води при 15 °C		[Ом см]		≥ 1 300	≥ 1 300	≥ 1 300
Номінальний тиск		[МПа (бар)]		1.0 (10)	1.0 (10)	1.0 (10)
Максимально допустима температура на вході		[°C]		55	55	55
Максимальний опір мережі у точці підключення		[Ом]		0.067/0.104	0.067/0.104	0.067/0.104
Клас енергоефективності				A	A	A
Профіль навантаження				S	S	S
Річне енергоспоживання		[кВт·год.]		479	477	477
Денне енергоспоживання		[кВт·год.]		2,204	2,195	2,191
Рівень шуму		[дБ]		15	15	15
Енергоефективність при нагріванні		[%]		39	39	39

** Необхідно також враховувати втрати тиску у змішувачі.

3.1 Нагрівання за допомогою сонячної енергоустановки

Тільки для моделей, призначених для сонячних установок:

Пристрій здатен нагрівати попередньо нагріту воду до температури не більше 60°C.

Якщо температура води на вході водонагрівача перевищує 55°C, подальший нагрів води не відбувається.

Важливо: Температура води на вході водонагрівача не повинна перевищувати 55°C

Якщо температура води на вході водонагрівача перевищує 60°C, спрацьовує вимикач, і водонагрівач вимикається.

Тому, побутовий водопровід повинен бути оснащений змішувачем з термостатом, який забезпечуватиме обмеження температури на вході у водонагрівач до рівня 55°C шляхом змішування з холодною водою.

Розміри (Рис. 8)

4 Захист довкілля/утилізація відходів

Захист довкілля є основоположним принципом діяльності групи Bosch.

Якість продукції, економічність і екологічність є для нас

пріоритетними цілями. Необхідно суворо дотримуватися законів і приписів щодо захисту навколишнього середовища.

Для захисту навколишнього середовища ми використовуємо

найкращі з точки зору економічних аспектів матеріали та технології.

Упаковка

Що стосується упаковки, ми беремо участь у програмах оптимальної утилізації відходів.

Усі пакувальні матеріали, які використовуються, екологічно безпечні та придатні для подальшого використання.

Старий прилад

Старі прилади містять цінні матеріали, які можна використати повторно.

Конструктивні вузли легко відділяються. На пластик нанесено маркування. Таким чином можна сортувати конструктивні вузли та передавати їх на повторне використання чи утилізацію.

Старі електричні та електронні прилади

Непридатні для використання електричні або електронні прилади потрібно окремо сортувати та утилізувати належним екологічно раціональним способом (Європейська директива про електричні або електронні прилади).

Під час утилізації електричних або електронних

приладів дотримуйтеся виконання особливих для кожної країни правил систем збору та переробки.

Акумулятори забороняється утилізувати разом з побутовим сміттям. Вживані акумулятори необхідно утилізувати в місцевих сміттєвих установах.

Відкрити на 1 хвилину

5

6
