ПОСІБНИК КОРИСТУВАЧА YT09512 Yato

1. вхідний повітряний отвір

4. реверсивний перемикач

6. регулювання тиску

настройку давления, настроено ли на максимальный уровень. Убедиться в том, что устройство очищено и смазано надлежащим образом. Если нет результатов, отдать устройство в ремонт. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тря- почкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой. Спрацьовані пристрої – вторинна сировина. З огляду на це заборонено викидати їх у мішки для сміття разом з комунальними відходами, оскільки вони містять речовини, небезпечні для здоровя та навко- лишнього середовища! Ви візьмете активну участь у вторинній переробці відходів з метою охорони навколишнього середовища, якщо віддасте спрацьований пристрій у пункт збору відходів такого по- хождення. Для обмеження обєму відходів, що підлягають знищенню, необхідна їх вторинна переробка шляхом рециклінгу чи в інший спосіб.UA

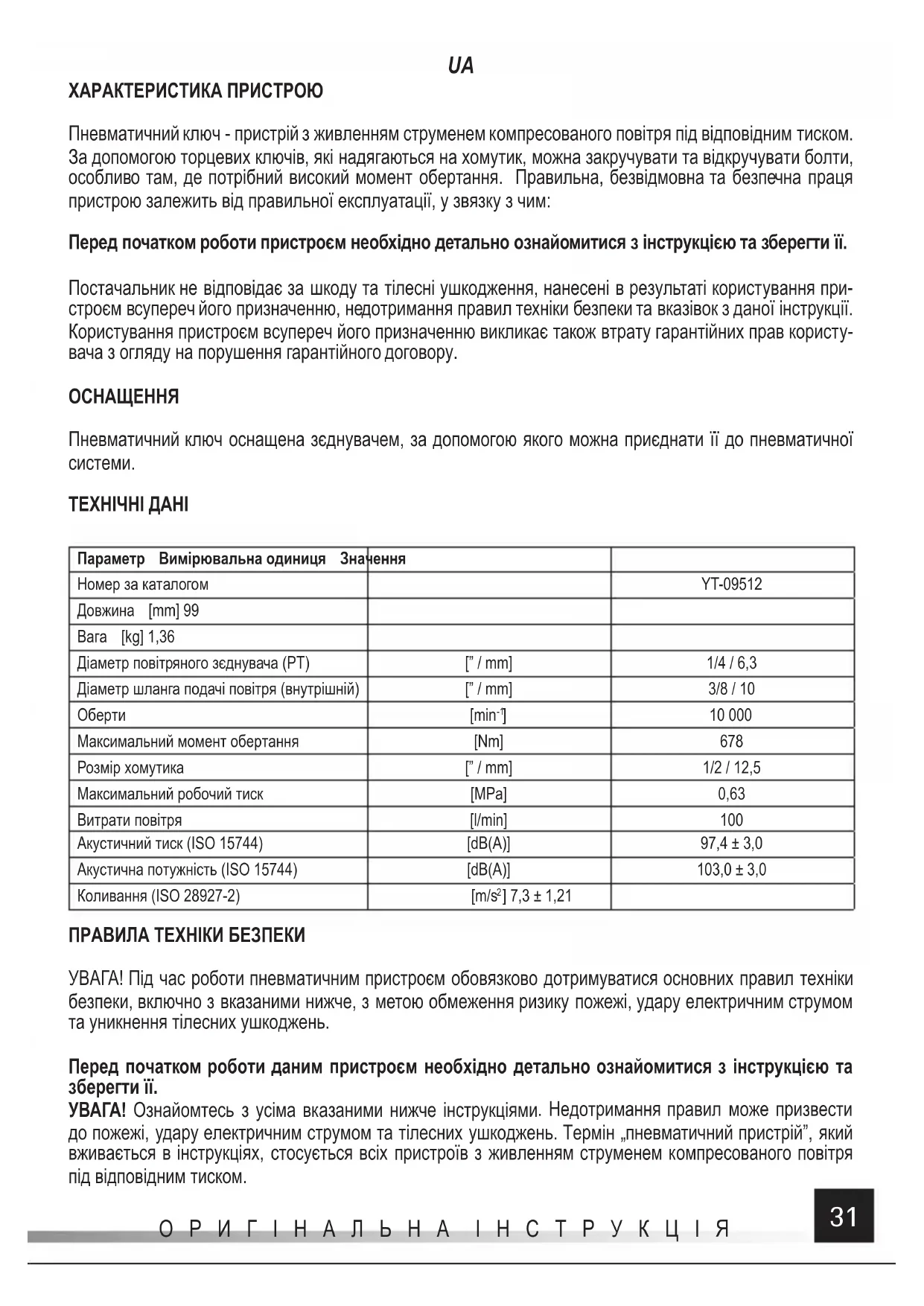

ОРИГІНАЛЬНА ІНСТРУКЦІЯ ХАРАКТЕРИСТИКА ПРИСТРОЮ Пневматичний ключ - пристрій з живленням струменем компресованого повітря під відповідним тиском. За допомогою торцевих ключів, які надягаються на хомутик, можна закручувати та відкручувати болти, особливо там, де потрібний високий момент обертання. Правильна, безвідмовна та безпечна праця пристрою залежить від правильної експлуатації, у звязку з чим: Перед початком роботи пристроєм необхідно детально ознайомитися з інструкцією та зберегти її. Постачальник не відповідає за шкоду та тілесні ушкодження, нанесені в результаті користування при- строєм всупереч його призначенню, недотримання правил техніки безпеки та вказівок з даної інструкції. Користування пристроєм всупереч його призначенню викликає також втрату гарантійних прав користу- вача з огляду на порушення гарантійного

Пневматичний ключ оснащена зєднувачем, за допомогою якого можна приєднати її до пневматичної

ТЕХНІЧНІ ДАНІ Параметр Вимірювальна одиниця Значення Номер за каталогом YT-09512 Довжина [mm] 99 Вага [kg] 1,36 Діаметр повітряного зєднувача (PT) [” / mm] 1/4 / 6,3 Діаметр шланга подачі повітря (внутрішній) [” / mm] 3/8 / 10 Оберти [min

] 10 000 Максимальний момент обертання [Nm] 678 Розмір хомутика [” / mm] 1/2 / 12,5 Максимальний робочий тиск [MPa] 0,63 Витрати повітря [l/min] 100 Акустичний тиск (ISO 15744) [dB(A)] 97,4 ± 3,0 Акустична потужність (ISO 15744) [dB(A)] 103,0 ± 3,0 Коливання (ISO 28927-2) [m/s

] 7,3 ± 1,21 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ УВАГА! Під час роботи пневматичним пристроєм обовязково дотримуватися основних правил техніки безпеки, включно з вказаними нижче, з метою обмеження ризику пожежі, удару електричним струмом та уникнення тілесних ушкоджень. Перед початком роботи даним пристроєм необхідно детально ознайомитися з інструкцією та зберегти її. УВАГА! Ознайомтесь з усіма вказаними нижче інструкціями . Недотримання правил може призвести до пожежі, удару електричним струмом та тілесних ушкоджень. Термін „пневматичний пристрій”, який вживається в інструкціях, стосується всіх пристроїв з живленням струменем компресованого повітря під відповідним тиском.UA ОРИГІНАЛЬНА ІНСТРУКЦІЯ

ДОТРИМУЙТЕСЬ ВКАЗАНИХ НИЖЧЕ ІНСТРУКЦІЙ Загальні вимоги щодо безпеки Перед початком монтажу, роботи, ремонту, технічного обслуговування і заміни приладдя, або у разі виконання робіт біля пневматичних інструментів, враховуючи безліч небезпек, необхідно прочитати і зрозуміти інструкцію з техніки безпеки. Недотримання даної вимоги може призвести до серйозних травм. Установку, налаштування й монтаж пневматичних інструментів може здійснювати тільки кваліфі- кований та підготовлений персонал. Заборонено модифікувати пневматичний інструмент. Модифікації можуть знизити ефективність і рівень безпеки, а також збільшити небезпеку, на яку наражається опера- тор інструмента. Не викидати інструкцію з техніки безпеки - її слід передати оператору інструмента. За- боронено використовувати пошкоджений пневматичний інструмент. Необхідно періодично перевіряти читабельність даних на інструменті, як цього вимагає стандарт ISO 11148. Роботодавець / користувач повинен звернутися до виробника для заміни заводського щитка в разі потреби. Небезпеки, пов’язані з елементами, що можуть відлітати Пошкодження оброблюваного предмета, приладдя або навіть змінного робочого інструмента може ста- ти причиною викидання елементу на великій швидкості. Завжди необхідно використовувати ударостій-

захист для очей. Ступінь захисту слід підбирати залежно від виконуваної роботи. Переконатися, що оброблюваний предмет надійно закріплений. Небезпеки, пов’язані з заплутуванням Заплутування може стати причиною задушення, скальпування і/або травми, якщо вільний одяг, при- краси, волосся та рукавиці намотаються на інструмент або приладдя. Рукавиці можуть намотатися на повідок і призвести до відрізання або перелому пальців. Рукавиці покриті гумою або армовані металом, можуть легко намотатися на насадки, встановлені на повідку інструмента. Не використовувати рукавиці, які не прилягають щільно до рук, або рукавиці з відрізаними чи обтріпаними пальцями. Категорично заборонено триматися за повідок, насадку або подовжувач повідка. Руки необхідно тримати подалі від

, що обертаються. Небезпеки, пов’язані з роботою Під час використання інструмента руки оператора можуть наражатися на наступні небезпеки: роздро- блення, удари, відрізання, стирання, опіки. Необхідно використовувати відповідні рукавиці для захисту рук. Оператор і обслуговуючий персонал повинні бути фізично в змозі впоратися з розміром, вагою та потужністю інструмента. Слід правильно тримати інструмент . Також потрібно бути готовим відреагувати на нормальні або несподівані рухи і завжди бути готовим використовувати обидві руки. У випадку, коли потрібні приладдя для поглинання крутного моменту реакції, рекомендується використовувати підтри- муюче плече, скрізь де це можливо. Однак, якщо це неможливо, тоді рекомендується використовувати бокову ручку для прямих інструментів і інструментів з пістолетною рукояткою. Рекомендується вико- ристовувати реактивну штангу для кутових викруток. У будь-якому випадку, рекомендується використо- вувати засоби для поглинання крутного моменту реакції понад: 4 Нм для прямих інструментів, 10 Нм для інструментів з пістолетною рукояткою, 60 Нм для кутових викруток. Необхідно послабити натиск на пристрій запуску і зупинки в разі відключення електричної енергії. Слід використовувати тільки реко- мендовані виробником змащувальні матеріали. Пальці можуть бути роздроблені дрилями з відкритими патронами. Не використовувати інструменти в обмеженому просторі, а також уникати потрапляння і роздроблення рук між інструментом і оброблюваним елементом, особливо під час відкручування. Небезпеки, пов’язані з повторюваними рухами Під час використання пневматичних інструментів для роботи, пов’язаної з повторюваними рухами, опе- ратор може відчувати дискомфорт в руках, плечах, передпліччях, шиї або інших частинах тіла. У разі використання пневматичних інструментів, оператор повинен зайняти зручне положення, що забезпечуєUA

ОРИГІНАЛЬНА ІНСТРУКЦІЯ правильне розташування стоп, і уникати дивних положень, або положень, які не забезпечують рівнова- ги. Оператор повинен міняти положення під час тривалої роботи - це допоможе уникнути дискомфорту та втоми. Коли оператор відчуває наступні симптоми: постійний або повторюваний дискомфорт, біль, пульсуючий біль, поколювання, оніміння, печіння або закляклість, він не повинен їх ігнорувати, а

бов’язаний повідомити про них свого роботодавця і звернутися до лікаря. Небезпеки, пов’язані з приладдям Від’єднати пристрій від джерела живлення перед заміною змінних робочих інструментів або приладдя. Не торкатися насадок і приладдя під час роботи інструмента, оскільки це збільшує ризик отримання по- різів, опіків або травм, викликаних вібрацією . Використовувати приладдя та витратні матеріали тільки рекомендованих виробником розмірів і типів. Можна використовувати ударні насадки тільки в хорошому стані, неударні насадки або насадки в поганому стані можуть розламатися і розлетітися в різні боки з великою силою. Небезпеки, пов’язані з місцем роботи Ковзання, спотикання і падіння є головними причинами травм. Слід остерігатися слизьких поверхонь, утворених у результаті використання інструмента, а також спотикань об шланги пневматичної уста- новки. Дотримуватися обережності в незнайомій обстановці. Можуть мати місце приховані небезпеки, такі як електрика або інші комунікації. Пневматичний інструмент не призначений для використання у вибухонебезпечних зонах і не має електроізоляції. Переконатися, що відсутні будь-які електричні дроти, газові труби і т.п., які можуть створити небезпеку в разі пошкодження під час використання інструмента. Небезпеки, пов’язані з парою і пилом Пил і пара, утворені в результаті використання пневматичного інструмента, можуть стати причиною захворювань (наприклад, рак, вроджені вади, астма та/або дерматит). Тому необхідно оцінити ризики і впровадити відповідні засоби контролю над даними факторами. Оцінка ризиків повинна включати оцінку впливу пилу, утвореного в результаті використання інструмента, і можливість підняття в повітря існуючого пилу. Струмінь повітря, що виходить, необхідно направляти так, щоб піднімалася якнайменша кількість пилу у запиленому середовищі. У місцях виникнення пилу або пари пріоритетом повинен бути контроль над їх утворенням у джерелі утворення. Усі інтегровані функції й устаткування для збору і від- ведення пилу та диму, або зменшення їх кількості повинні використовуватися правильно та обслугову- ватися відповідно до інструкцій виробника. Використовувати засоби захисту органів дихання відповідно до вказівок роботодавця і відповідно до вимог гігієни й безпеки. Небезпеки, викликані шумом Дія сильного шуму без належного захисту може стати причиною постійної й незворотної втрати слуху, а також інших проблем, таких як, шум у вухах (дзвін, дзижчання, свист або гудіння). Необхідно оцінити ризики і впровадити відповідні засоби контролю над даними факторами. Відповідний контроль з метою зниження ризику може включати використання демпфуючих матеріалів, що запобігають „дзвенінню” оброблюваного предмета. Використовувати засоби захисту слуху відповідно до вказівок роботодавця і відповідно до вимог гігієни й безпеки. Експлуатація та технічне обслуговування пневматичного інстру- мента повинні здійснюватися відповідно до інструкцій з експлуатації - це дозволить уникнути непотріб- ного збільшення рівня шуму. Якщо пневматичний інструмент оснащено глушником, завжди

переконатися, що під час використання інструмента він встановлений правильно. Вибирати, обслугову- вати і заміняти зношені змінні робочі інструменти слід згідно з інструкцією з експлуатації. Це дозволить уникнути непотрібного збільшення шуму. Небезпеки, викликані вібраціями Вібрація може призвести до незворотного пошкодження нервів і кровопостачання п’ястей і рук. Руки слід тримати на відповідній відстані від патрона дриля. Необхідно тепло одягатися під час роботи вUA ОРИГІНАЛЬНА ІНСТРУКЦІЯ

холодну погоду, руки повинні бути теплими і сухими. У разі оніміння, поколювання, болю або при побі- лінні шкіри на пальцях і руках, необхідно припинити роботу з пневматичним інструментом, повідомити роботодавця і звернутися до лікаря. Дотримання вказівок інструкції з експлуатації під час використання і технічного обслуговування пневматичного інструмента дозволить уникнути непотрібного збільшення рівня вібрації. Не використовувати зношених або погано припасованих насадок, оскільки це може при- звести до значного збільшення рівня вібрації. Вибирати, обслуговувати і заміняти зношені змінні робочі інструменти слід згідно з інструкцією з експлуатації. Це дозволить уникнути непотрібного збільшення вібрацій. По можливості монтаж слід виконувати з використанням захисних екранів. Якщо це

інструмент слід підтримувати за допомогою стійки, натяжного пристрою або балансира. Інструмент не- обхідно тримати легко, але надійно, враховуючи можливі сили реакції, оскільки небезпека, викликана вібрацією, як правило, зростає при більшому зусиллі затиску. Додаткові інструкції щодо безпеки для пневматичних інструментів Стиснене повітря може призвести до серйозних травм: - завжди відключати подачу повітря, стравлювати тиск повітря зі шланга і від’єднати інструмент від подачі повітря, якщо: інструмент не використовується, перед заміною приладдя або під час ремонту інструмента; - ніколи не направляти струмінь повітря на себе або інших людей. Удар шлангом може призвести до серйозних травм. Завжди необхідно перевіряти шланги і з’єднання

наявності пошкоджень, а також чи вони не ослаблені. Не слід направляти на руки струмінь холод- ного повітря. Не використовувати швидкороз’ємних з’єднаннь на вході повітря до ударних та повітря- но-гідравлічних інструментів. Використовувати різьбові з’єднання із загартованої сталі (або матеріалу з аналогічною міцністю). Кожен раз, коли використовуються універсальні гвинтові з’єднання (штифтові з’єднання), необхідно застосовувати стержні та з’єднувачі, що захищають з’єднання між шлангами та з’єднання між шлангом і інструментом від можливих пошкоджень. Не перевищувати вказаного для інструмента максимального тиску повітря. Тиск повітря має критичне значення для безпеки та впливає на продуктивність у системах із регульованим крутним моментом, а також інструментів з постійними оборотами. У цьому випадку, повинні бути дотримані вимоги щодо довжини та діаметру шлангів. Кате- горично заборонено переносити інструмент, тримаючи його за шланг. ЕКСПЛУАТАЦІЙНІ УМОВИ Необхідно переконатися у тому, що джерело компресованого повітря забезпечує потрібний робочий тиск та відповідний обіг повітря у пневматичній системі. У випадку надмірного тиску повітря у системі живлення слід скористатися редуктором з запобіжним клапаном. Живлення пневматичного пристрою повинно відбуватися з використанням системи фільтра та маслянки. Це забезпечує чистоту та одночас- но зволоження повітря маслом. Стан фільтра та маслянки слід перевіряти перед кожним пуском та в разі потреби додати масла у маслянку, якщо його не вистачає. Завдяки цьому забезпечується правильна експлуатація пристрою та видовжується період його пра- цездатності. Необхідно належним чином пристосувати реактивну штангу до даного виду роботи. У випадку користування додатковими ручками або опорними стійками слід переконатися у тому, що елемент правильно та надійно закріплений. Необхідно прийняти відповідну позу, що забезпечує проти

дію нормальним або неочікуваним рухам пристрою, викликаним моментом обертання. Забороняється тримати руки та інші частини тіла у зоні дії реактивної штанги, оскільки це загрожує поважними тілесними ушкодженнями. Торцеві ключі та інші інструменти, які використовуються, повинні бути пристосованими до роботи з пневма- тичними пристроями. Інструменти, що приєднуються, повинні бути чистими, справними та без пошкоджень, а їх розмір – відповідати розміру хомутика. Забороняється переробляти гнізда ключів та хомутика.UA

ОРИГІНАЛЬНА ІНСТРУКЦІЯ КОРИСТУВАННЯ ПРИСТРОЄМ Перед кожним пуском пристрою необхідно переконатися у тому, що не пошкоджений ні один елемент пнев- матичної системи. Якщо викрито пошкодження, слід негайно замінити несправні елементи системи новими. Перед кожним пуском пневматичної системи необхідно позбутися вологи, що конденсується всередині пристрою, компресора та шлангів. Приєднання пристрою до пневматичної системи На рисунку зображений рекомендований спосіб приєднання пристрою до пневматичної системи. Вка- заний спосіб забезпечує найбільш ефективне користування пристроєм, завдяки ньому видовжується також період працездатності пристрою. Додати кілька краплин масла вязкості SAE 10 через вхідний повітряний отвір. До різьби вхідного повітряного отвора надійно прикрутити відповідну насадку, завдяки якій можна буде приєднати шланг подачі повітря. (II) Замонтувати на хомутику пристрою відповідну насадку. Під час роботи з пневматичними пристроя- ми користуатися виключно оснащенням, призначеним для роботи з ударними пристроями. Вибрати відповідний напрямок обертів. Літера F означає оберти за годинниковою стрілкою, літера R – оберти проти годинникової стрілки. Там, де це можливо, відрегулювати тиск (момент обертання). Приєднати пристрій до пневматичної системи за допомогою шланга діаметром у 3/8”. Переконатися у тому, що шланг витримує навантаження мінімум 1,38MPa. (III) Завести пристрій на кільька секунд та переконатися у тому, що він не видає ніяких підозрілих звуків та

Користування ударними торцевими ключами Перед тим, як закрутити болт або гайку ключем, слід вручну накрутити гайку або болт на різьбу (мінімум

Переконатися у тому, що розмір торцевого ключа співпадає з розміром елемента, який треба закрутити або відкрутити. Невідповідний розмір може викликати поломку як ключа, так і болта або гайки. Закручування та відкручування Таким чином відрегулювати тиск у пневматичній системі, щоб не перевищити максимальний рівень для даного пристрою. Вибрати потрібний напрямок обертів пристрою (F - закручування, R - відкручування) та відповідний момент обертання. (V) Замонтувати на хомутику пристрою відповідний торцевий ключ. (IV) Приєднати ключ до пневматичної системи у спосіб. Надягнути ключ з замонтованою насадкою на елемент, який треба закрутити або відкрутити. Поступово натискати на вимикач пристрою. Після завершення роботи розібрати пневматичну систему та провести консервацію пристрою. КОНСЕРВАЦІЯ

в якому разі не користуватися бензином, розчинником або іншою пальною рідиною для очистки при- строю. Випари можуть загорітися, викликаючи вибух пристрою та поважні тілесні ушкодження. Розчинники, що використовуються для очистки патрона та корпуса, можуть викликати погіршення ущільнюючих елементів. У звязку з цим слід старанно висушити пристрій перед початком роботи. Якщо викрито будь-які перебої у роботі пристрою, слід негайно відєднати пристрій від пневматичної системи. Всі елементи пневматичної системи повинні бути захищеними від забруднення. Бруд, що проникає у пневматичну систему, може викликати знищення пристрою та інших елементів пневматичної системи.UA ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Консервація пристрою перед кожним пуском Відєднати пристрій від пневматичної системи. Перед кожним пуском додати невелику кількість миючої рідини (напр., WD-40) через вхідний повітряний отвір. Приєднати пристрій до пневматичної системи та завести приблизно на 30 секунд. Завдяки цьому миюча рідина розійдеться всередині пристрою та очистить його. Знову відєднати пристрій від пневматичної системи. Невелику кількість масла SAE 10 додати всередину пристрою через вхідний повітряний отвір та призна- чені для цього отвори. Рекомендується вживати масло SAE 10, призначене для консервації пневматич- них пристроїв. Приєднати пристрій та завести його на короткий час. Увага! Маслом WD-40 не можна користуватися як маслом, призначеним для змащування. Витерти залишки масла, що вийшли через вихідні отвори. Залишки масла можуть впливати на погір- шення щільності пристрою. Інші консерваційні процедури Перед кожним пуском пристрою необхідно перевірити, чи на ньому немає видимих слідів різноманітних пошкоджень. Хомутики, патрони для інструментів та шпинделі слід утримувати у чистоті. Через кожних 6 місяців або 100 годин роботи слід віддати пристрій на огляд кваліфікованому персона- лу ремонтного закладу. Якщо пристрій використовувався без застосовування рекомендованої системи подачі повітря, необхідно частіше віддавати його на огляд. Усування пошкоджень Необхідно перервати роботу пристроєм зразу ж після того, як викрито будь-яке пошкодження. Робота несправним пристроєм може стати причиною тілесних ушкоджень. Будь-який ремонт або заміну еле- ментів пристрою може проводити лише кваліфікований персонал уповноваженого ремонтного закладу. Пошкодження Можливе рішення проблеми Пристрій працює на занадто низьких обертах або не

Додати невелику кількість масла WD-40 через вхідний повітряний отвір. Завести пристрій на кілька секунд. Лопасті могли приклеїтись до ротора. Завести пристрій приблизно на 30 секунд. Невеликою кількістю масла змастити пристрій. Увага! Перебір масла може викликати зменшення потужності пристрою. У такому випадку слід прочистити привод. Пристрій заводиться і потім сповільнює рух Компресор не забезпечує потрібну подачу повітря. Пристрій заводиться за рахунок повітря, що накопичується у резервуарі компресора. У міру того, як резервуар опорожнюється, компресор не встигає компенсувати нестачу повітря. Слід приєднати пристрій до більш потужного компресора. Недостатня потужність Переконатися у тому, що діаметр шлангів - мінімум 3/8”. Перевірити настроєний тиск, чи він на максимальному рівні. Переконатися у тому, що пристрій належним чином очищений та змащений. Якщо це не приносить результату, віддати пристрій

Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без за- стосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою. Спрацьовані пристрої – вторинна сировина. З огляду на це заборонено викидати їх у мішки

разом з комунальними відходами, оскільки вони містять речовини, небезпечні для здоровя та навко- лишнього середовища! Ви візьмете активну участь у вторинній переробці відходів з метою охорони навколишнього середовища, якщо віддасте спрацьований пристрій у пункт збору відходів такого по- хождення. Для обмеження обєму відходів, що підлягають знищенню, необхідна їх вторинна переробка шляхом рециклінгу чи в інший спосіб.LT ORIGINALI INSTRUKCIJA
