РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT09512 Yato

1. входное воздушное отверстие

4. реверсивный переключатель

6. регулировка давления

11. соединитель шланга

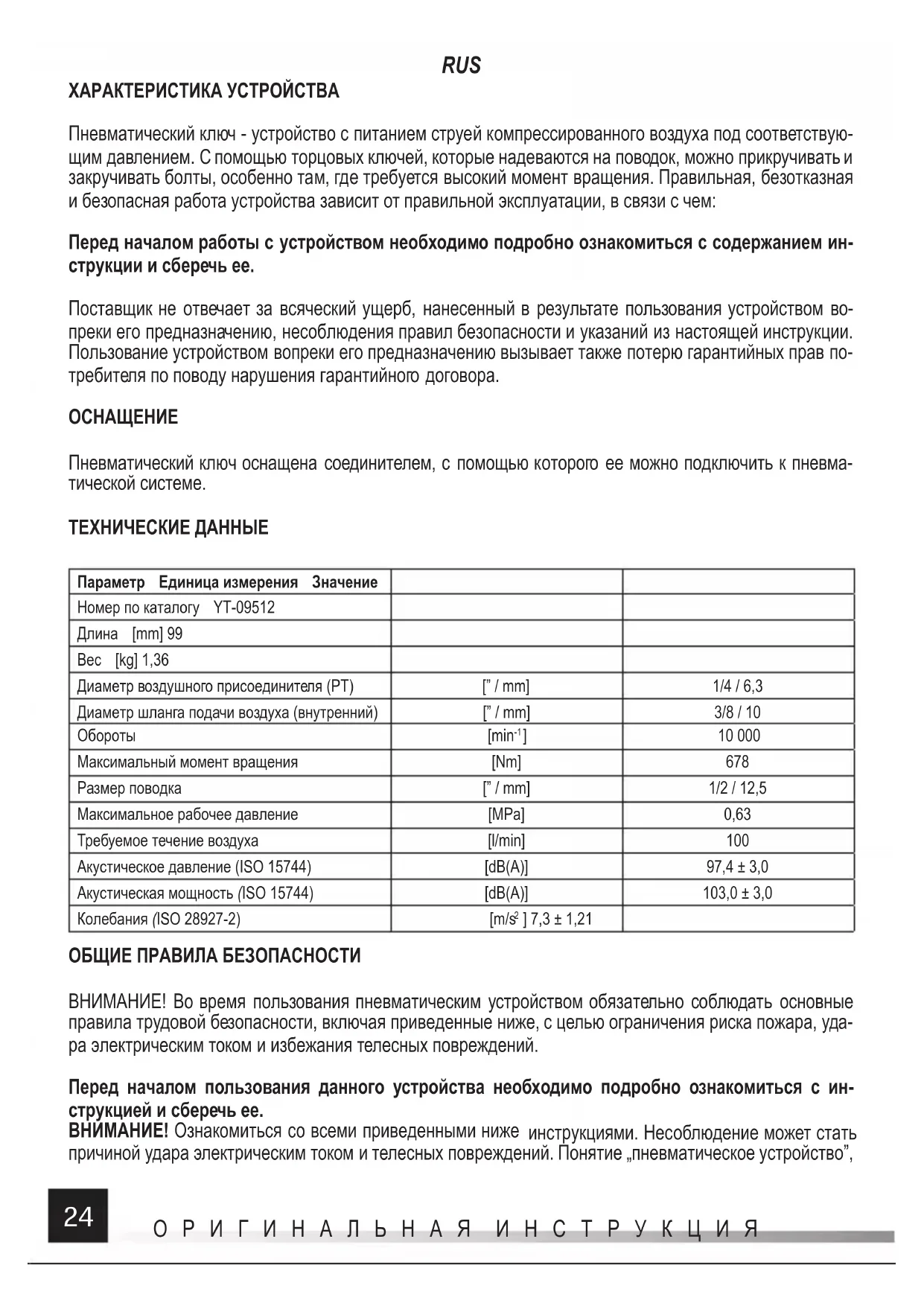

RUS ХАРАКТЕРИСТИКА УСТРОЙСТВА Пневматический ключ - устройство с питанием струей компрессированного воздуха под соответствую- щим давлением. С помощью торцовых ключей, которые надеваются на поводок, можно прикручивать и закручивать болты, особенно там, где требуется высокий момент вращения. Правильная, безотказная и безопасная работа устройства зависит от правильной эксплуатации, в связи с чем: Перед началом работы с устройством необходимо подробно ознакомиться с содержанием ин- струкции и сберечь ее. Поставщик не отвечает за всяческий ущерб, нанесенный в результате пользования устройством во- преки его предназначению, несоблюдения правил безопасности и указаний из настоящей инструкции. Пользование устройством вопреки его предназначению вызывает также потерю гарантийных прав по- требителя по поводу нарушения гарантийного

Пневматический ключ оснащена соединителем, с помощью которого ее можно подключить к пневма- тической системе. ТЕХНИЧЕСКИЕ ДАННЫЕ Параметр Единица измерения Значение Номер по каталогу YT-09512 Длина [mm] 99 Вес [kg] 1,36 Диаметр воздушного присоединителя (PT) [” / mm] 1/4 / 6,3 Диаметр шланга подачи воздуха (внутренний) [” / mm] 3/8 / 10 Обороты [min

] 10 000 Максимальный момент вращения [Nm] 678 Размер поводка [” / mm] 1/2 / 12,5 Максимальное рабочее давление [MPa] 0,63 Требуемое течение воздуха [l/min] 100 Акустическое давление (ISO 15744) [dB(A)] 97,4 ± 3,0 Акустическая мощность (ISO 15744) [dB(A)] 103,0 ± 3,0 Колебания (ISO 28927-2) [m/s

] 7,3 ± 1,21 ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Во время пользования пневматическим устройством обязательно соблюдать основные правила трудовой безопасности, включая приведенные ниже, с целью ограничения риска пожара, уда- ра электрическим током и избежания телесных повреждений. Перед началом пользования данного устройства необходимо подробно ознакомиться с ин- струкцией и сберечь ее. ВНИМАНИЕ! Ознакомиться со всеми приведенными ниже инструкциями. Несоблюдение может стать причиной удара электрическим током и телесных повреждений. Понятие „пневматическое устройство”,ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS применяемое в инструкциях, касается всех устройств с питанием струей компрессированного воздуха под соответствующим давлением. СОБЛЮДАТЬ ПРИВЕДЕННЫЕ НИЖЕ ИНСТРУКЦИИ Общие требования к безопасности Перед началом монтажа, работы, ремонта, технического обслуживания и замены принадлежностей или в случае выполнения работ возле пневматических инструментов, учитывая множество опасно- стей, необходимо прочитать и понять инструкцию по технике безопасности. Несоблюдение данного требования может привести к серьезным травмам. Установка, настройка и монтаж пневматических инструментов могут выполняться только квалифицированным и обученным персоналом. Запрещено модифицировать пневматический инструмент. Модификации могут снизить эффективность и безопас- ность инструмента, а также увеличить риски, которым подвергается оператор инструмента. Не выбра- сывать инструкцию по технике безопасности - ее следует передать оператору инструмента. Запрещено использовать поврежденный пневматический инструмент. Необходимо периодически проверять чита- бельность данных на инструменте, как этого требует стандарт ISO 11148. Работодатель / пользователь должен обратиться к производителю для замены заводского щитка в случае необходимости. Опасности, связанные с выбрасываемыми элементами Повреждение обрабатываемого предмета, принадлежностей или даже сменного рабочего инструмен- та может стать причиной выброса элемента на высокой скорости. Всегда необходимо использовать ударопрочную защиту для глаз. Степень защиты следует подбирать в зависимости от выполняемой работы. Убедиться, что обрабатываемый предмет надежно закреплен. Опасности, связанные с запутыванием Запутывание может стать причиной удушья, оскальпирования и/или травмы, если свободная одежда, украшения, волосы и перчатки не удерживать вдали от инструментов или принадлежностей. Перчат- ки могут намотаться на поводок и привести к отрезанию или перелому пальцев. Перчатки, покрытые резиной или армированные металлом, могут легко намотаться на насадки, установленные на поводке инструмента. Не использовать свободные, не прилегающие перчатки или перчатки с отрезанными или обтрепанными пальцами. Категорично запрещено держать поводок, насадку или удлинитель насадки. Руки необходимо держать вдали от вращающихся поводков. Опасности, связанные с работой Во время использования инструмента руки оператора могут подвергаться следующим опасностям: дробление, удары, отрезание, стирание, ожоги. Необходимо использовать соответствующие перчатки для защиты рук. Оператор и обслуживающий персонал должны быть физически в состоянии спра- виться с размером, весом и мощностью инструмента. Следует правильно держать инструмент. Быть готовым отреагировать на нормальные или неожиданные движения, а также всегда быть готовым ис- пользовать обе руки. В случае, когда требуются средства для поглощения вращающего момента реак- ции, рекомендуется использовать поддерживающее плечо, везде, где это возможно. Однако, если это невозможно, тогда рекомендуется использовать боковые ручки для прямых инструментов и инструмен- тов с пистолетной рукояткой. Рекомендуется использовать реактивную штангу для угловых отверток. В любом случае, рекомендуется использовать средства для поглощения вращающего момента реакции свыше: 4 Нм для прямых инструментов, 10 Нм для инструментов с пистолетной рукояткой, 60 Нм для угловых отверток. Необходимо ослабить нажим на устройство запуска и остановки в случае отключе- ния электрической энергии. Следует использовать только рекомендованные производителем смазоч- ные материалы. Пальцы могут быть раздроблены дрелями с открытыми патронами. Не использовать инструменты в ограниченном пространстве, а также избегать попадания и раздробления рук между инструментом и обрабатываемым элементом, особенно во время отвинчивания.ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS Опасности, связанные с повторяющимися движениями Во время использования пневматических инструментов для работы, связанной с повторяющимися движениями, оператор может чувствовать дискомфорт в руках, плечах, предплечьях, шее или других частях тела. В случае использования пневматических инструментов, оператор должен занять удобное положение, обеспечивающее правильное расположение стоп, и избегать странных или не обеспечива- ющих равновесия положений. Оператор должен менять положение во время длительной работы, это поможет избежать дискомфорта и усталости. Когда оператор испытывает такие симптомы как: посто- янный или повторяющийся дискомфорт, боль, пульсирующую боль, покалывание, онемение, жжение или окоченелость, он не должен их игнорировать, а обязан сообщить о них своему работодателю и обратиться к врачу. Опасности, связанные с принадлежностями Отсоединить устройство от источника питания перед заменой сменных рабочих инструментов или при- надлежностей. Не касаться насадок и принадлежностей во время работы инструмента, поскольку это увеличивает риск получения порезов, ожогов или травм, вызванных вибрацией. Использовать принад- лежности и расходные материалы только рекомендованных производителем размеров и типов. Можно использовать ударные насадки только в хорошем состоянии, неударные насадки или насадки в плохом состоянии могут разломаться и разлететься в разные стороны с большой силой. Опасности, связанные с местом работы Скольжения, спотыкания и падения являются главными причинами травм. Остерегаться скользких поверхностей, образованных в результате использования инструмента, а также спотыканий о шлан- ги пневматической установки. Соблюдать осторожность в незнакомой обстановке. Могут иметь место скрытые опасности, такие как электричество или другие коммуникации. Пневматический инструмент не предназначен для использования во взрывоопасных зонах и не имеет электроизоляции. Убедиться, что отсутствуют какие-либо электрические провода, газовые трубы и т.п., которые могут создать опасность в случае повреждения во время использования инструмента. Опасности, связанные с парами и пылью Пыль и пары, образованные в результате использования пневматического инструмента, могут стать причиной ухудшения здоровья (например, рак, врожденные пороки, астма и/или дерматит). Поэтому необходимо оценить риски и внедрить соответствующие средства контроля над данными фактора- ми. Оценка рисков должна включать оценку влияния пыли, образованной в результате использования инструмента, и возможность поднятия в воздух существующей пыли. Поток выходящего воздуха необ- ходимо направлять таким образом, чтобы свести к минимуму поднятие пыли в запыленной среде. В ме- стах возникновения пыли или паров, их контроль в источнике выброса должен стать приоритетом. Все интегрированные функции и оборудование для сбора , извлечения пыли (дыма) либо уменьшения ее количества должны использоваться правильно и обслуживаться в соответствии с инструкциями произ- водителя. Использовать средства защиты органов дыхания в соответствии с указаниями работодателя и согласно требованиям по гигиене и безопасности. Опасности, вызванные шумом Воздействие шума высокого уровня без надлежащей защиты может стать причиной постоянной и

обратимой потери слуха, а также других проблем, таких как, шум в ушах (звон, жужжание, свист или гудение). Необходимо оценить риски и внедрить соответствующие средства контроля над данными факторами. Соответствующий контроль с целью снижения риска может включать использование демп- фирующих материалов, предотвращающих „звон” обрабатываемого предмета. Использовать средства защиты слуха следует в соответствии с инструкциями работодателя и в соответствии с требованиями по гигиене и безопасности. Эксплуатация и техническое обслуживание пневматического инструмен- та должны осуществляться в соответствии с инструкциями по эксплуатации - это позволит избежатьОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS ненужного увеличения уровня шума. Если пневматический инструмент оснащен глушителем, всегда необходимо убедиться, что во время использования инструмента он установлен правильно. Выбирать, обслуживать и заменять изношенные сменные рабочие инструменты следует согласно инструкции по эксплуатации. Это позволит избежать ненужного увеличения шума. Опасности, вызванные вибрациями Вибрация может привести к необратимому повреждению нервов и кровоснабжения кистей и рук. Руки следует держать на соответствующем расстоянии от патрона дрели. Необходимо тепло одеваться во время работы в холодную погоду, и руки должны быть теплыми и сухими. В случае онемения, покалы- вания, боли или при побелении кожи на пальцах и руках, необходимо прекратить работать с пневмати- ческим инструментом, сообщить работодателю и обратиться к врачу. Соблюдение указаний инструкции по эксплуатации во время использования и технического обслуживания пневматического инструмента позволит избежать ненужного увеличения уровня вибрации. Не использовать изношенных или плохо припасованных насадок, поскольку это может привести к значительному увеличению уровня вибрации. Выбирать, обслуживать и заменять изношенные сменные рабочие инструменты следует согласно ин

струкции по эксплуатации. Это позволит избежать ненужного увеличения вибраций. По возможности монтаж следует выполнять с использованием защитных экранов. Если это возможно, инструмент сле- дует поддерживать с помощью стойки, натяжителя или балансира. Инструмент необходимо держать легко, но надежно, учитывая возможные силы реакции, поскольку опасность, вызванная вибрацией, как правило, возрастает при большем усилии зажима. Дополнительные инструкции по безопасности для пневматических инструментов Сжатый воздух может привести к серьезным травмам: - всегда отключать подачу воздуха, стравить давление воздуха из шланга и отсоединить инструмент от подачи воздуха, если: инструмент не используется, перед заменой принадлежностей или во время выполнения ремонтных работ; - никогда не направлять струю воздуха на себя или других людей. Удар шлангом может привести к серьезным травмам. Всегда необходимо проверять шланги и сое- динения на предмет наличия повреждений, а также не ослаблены ли они. Не следует направлять на руки струю холодного воздуха. Не использовать быстроразъемные соединения на входе ударных и воз- душно-гидравлических инструментов. Использовать резьбовые соединения из закаленной стали (или материала с аналогичной прочностью). Каждый раз, когда используются универсальные винтовые со- единения (штифтовые соединения), необходимо применять стержни и соединители, предохраняющие от возможных повреждений соединений между шлангами, а также между шлангом и инструментом. Не превышать указанного для инструмента максимального давления воздуха. Давление воздуха имеет критическое значение для безопасности и влияет на производительность в системах с регулируемым вращающим моментом, а также инструментов с постоянными оборотами. В этом случае, должны быть сохранены требования к длине и диаметру шлангов. Категорично запрещено переносить инструмент, держа его за шланг. ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ Необходимо убедиться в том, что источник компрессированного воздуха обеспечивает требуемое ра- бочее давление и соответствующее течение воздуха. В случае чрезмерного давления воздуха питания следует воспользоваться редуктором с предохранительным клапаном. Пневматическое устройство должно питаться с использованием системы фильтра и масленки. Это обеспечит чистоту и одновре- менно увлажнение воздуха маслом. Состояние фильтра и масленки необходимо проверять перед каж- дым пуском и в случае потребности очистить фильтр или добавить масла в масленку. Это обеспечит надлежащую эксплуатацию устройства и повысит его живучесть. Необходимо правильно приспособить реактивную штангу к данному виду работы.ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS В случае применения дополнительных рукояток или опорных стоек следует убедиться в том, что ин- струмент правильно и надежно закреплен. Необходимо принять соответственную позу, обеспечивающую противодействие нормальным или нео- жиданным движениям устройства, вызванным моментом вращения. Запрещается держать руки и другие части тела в зоне действия реактивной штанги, это грозит серьез- ными телесными повреждениями. Применяемые торцовые ключи и другие инструменты должны быть адаптированными к работе с пнев- матическими устройствами. Вставляемые инструменты должны быть чистыми, исправными и без по- вреждений, а их размер – совпадать с размером поводка. Запрещается переделывать гнезда ключей или поводка. ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ Перед каждым пуском устройства следует убедиться в том, что не повредился ни один элемент пнев- матической системы. Если обнаружены повреждения, следует немедленно заменить неисправные элементы системы новыми. Перед каждым применением пневматической системы следует ликвидировать конденсированную вла- гу внутри устройства, компрессора и шлангов. Подключение устройства к пневматической системе На рисунке изображен рекомендованный способ подключения устройства к пневматической системе. Указанный способ обеспечивает наиболее эффективное пользование устройством и повышает его

Ввести несколько капель масла вязкости SAE 10 через входное воздушное отверстие. К резьбе входного воздушного отверстия надежно прикрутить соответственную насадку, обеспечиваю- щую подключение шланга подачи воздуха. (II) Установить соответственную насадку на поводке устройства. Во время работы с пневматическими устройствами пользоваться исключительно оснащением, предназначенным для работы с

ными устройствами. Выбрать требуемое направление вращения. Буква F обозначает обороты по часовой стрелке, буква R – обороты против часовой стрелки. Там, где это возможно, отрегулировать давление (момент вращения). Подключить устройство к пневматической системе, пользуясь шлангом внутреннего диаметра 3/8”. Убедиться в том, что прочность шланга равна минимум 1,38MPa. (III) Завести устройство на несколько секунд, чтобы убедиться в том, что оно не издает никаких подозри- тельных звуков и не вибрирует. Пользование ударными торцовыми ключами Перед тем, как начать закручивать болт или гайку ключем, следует вручную навинтить болт или гайку на резьбу (минимум два оборота). Убедиться в том, что размер торцового ключа совпадает с закручиваемым или откручиваемым элемен-

Несовпадение размеров может вызвать поломку как ключа, так и болта или гайки. Закручивание и откручивание Таким образом отрегулировать дваление в пневматической системе, чтобы не превысить максималь- ный уровень для данного устройства. Выбрать требуемое направление вращения инструмента (F - за- кручивание, R - откручивание), а также требуемый момент вращения. (V) Установить на поводке устройства соответственный торцовый ключ. (IV) Подключить ключ к пневматической системе согласно способу. Надеть ключ с установленной насадкой на откручиваемый или закручиваемый элемент.ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS Постепенно нажимать на выключатель устройства. После завершения работы разобрать пневматическую систему и провести консервацию устройства. КОНСЕРВАЦИЯ Запрещается пользоваться бензином, растворителем или другой горючей жидкостью во время очист- ки устройства. Испарения могут воспламениться, вызывая взрыв устройства и серьезные телесные повреждения. Растворители, применяемые во время очистки патрона устройства и корпуса, могут вызвать ухудшение уплотнений. В связи с этим следует старательно просушить устройство перед началом работы. Если обнаружены какие-либо перебои в работе устройства, следует немедленно отключить устройство от пневматической системы. Все элементы пневматической системы должны быть защищенными от загрязнений. Загрязнения, проникающие в пневматическую систему, могут вызвать поломку устройства и других элементов пнев-

Консервация устройства перед каждым пуском Отключить устройство от пневматической системы. Перед каждым пуском следует ввести небольшое количество моющей жидкости (напр., WD-40) через входное воздушное отверстие. Подключить устройство к пневматической системе и завести примерно на 30 секунд. Благодаря этому моющая жидкость разойдется внутри устройства и очистит его. Снова отключить устройство от пневматической системы. Небольшое количество масла SAE 10 ввести внутрь устройства через входное воздушное отверстие и отверстия, предназначенные для этой цели. Рекомендуется пользоваться маслом SAE 10, предназначен- ным для консервации пневматических устройств. Подключить устройство и завести его на краткое время. Внимание! Запрещается пользоваться WD-40 как маслом, предназначенным для смазки. Вытереть масло, которое проникло через выходные отверстия. Оставшееся масло может

уплотнение устройства. Прочие работы по консервации Перед каждым применением устройства проверить, нет ли на устройстве видимых следов любых по- вреждений. Поводки, патроны и шпиндели следует содержать в чистоте. Через каждых 6 месяцев или 100 часов работы следует отдать устройство на осмотр квалифицирован- ному персоналу ремонтной мастерской. Если устройство использовалось без применения рекомендо

ванной системы подачи воздуха, то следует увеличить частоту осмотров устройства. Устранение повреждений Необходимо прервать работу устройством сразу же после того, как было обнаружено любое поврежде- ние. Пользование неисправным устройством может вызвать телесные повреждения. Всяческие ремон- ты или замены элементов устройства должен проводить квалифицированный персонал уполномочен- ного ремонтного предприятия. Повреждение Возможный выход из положения Устройство работает на слишком низких оборотах или не

Ввести небольшое количество WD-40 через входное воздушное отверстие. Завести устройство на несколько секунд. Лопасти могли приклеиться к ротору. Завести устройство примерно на 30 секунд. Смазать устройство небольшим количеством масла. Внимание! Чрезмерное количество масла может вызвать убыток мощности устройства. В таокм

следует очистить привод.ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS Повреждение Возможный выход из положения

заводится и затем замедляется Компрессор не обеспечивает требуемую подачу воздуха. Устройство заводится за счет воздуха, накопленного в резервуаре компрессора. По мере опорожнения резервуара компрессор не успевает компенсировать недостаток воздуха. Следует подключить устройство к более производительному компрессору. Недостаточная

Убедиться в том, что внутренний диаметр применяемых шлангов - минимум 3/8”.
