AFM 350 I - Духовка Arçelik - Безкоштовний посібник користувача

Тип продукту	Вбудована піч
Бренд	Arçelik
Модель	AFM 350 I
Категорія	Піч
Номінальна напруга	220-240 В ~ 50 Гц
Номінальна потужність	3.5 кВт
Місткість	65 л
Розміри (Ш x В x Г)	595 x 595 x 560 мм
Чиста вага	35 кг
Матеріал дверцят	Загартоване скло
Кількість функцій	7 функцій
Тип очищення	Ручне очищення
Внутрішнє освітлення	Галогенова лампа
Тип приготування	Турбо-конвекція, гриль, конвекція
Енергетичний клас	A
Гарантія	2 роки
Країна походження	Туреччина
Комплектація	Решітка, деко
Дитячий захист	Відсутній
Встановлення	Вбудований під стільницю або у високу шафу

Часті запитання - AFM 350 I Arçelik

Як встановити піч AFM 350 I?

Встановлення повинна виконувати кваліфікована особа. Підготуйте місце відповідно до розмірів, вказаних на схемах, переконайтеся, що поверхні термостійкі (100 °C мін.), а вентиляція достатня. Закріпіть піч до меблів за допомогою наданих гвинтів.

Який тип розетки використовувати?

Використовуйте заземлену розетку з напругою та захистом, вказаними в технічних характеристиках. Якщо потужність перевищує можливості розетки, підключайте безпосередньо до стаціонарної установки з автоматичним вимикачем.

Як підключити піч без вилки?

Відкрийте кришку клемної колодки, вставте кабель живлення в кабельний затискач, підключіть дроти згідно зі схемою (фаза, нейтраль, земля), потім закрийте кришку. Кабель не повинен перевищувати 2 метри.

Які важливі заходи безпеки?

Від'єднайте пристрій від мережі перед будь-яким втручанням. Переконайтеся, що електричні з'єднання затягнуті. Не використовуйте подовжувач або пошкоджений кабель. Уникайте потрапляння рідини на місця з'єднань.

Як чистити піч?

Перед чищенням від'єднайте пристрій. Використовуйте вологу ганчірку та м'який миючий засіб. Не використовуйте абразивні засоби. Камеру можна чистити неметалевою губкою.

Що робити в разі несправності?

Спочатку перевірте електроживлення. Якщо проблема не зникає, зверніться до авторизованого сервісного центру. Не намагайтеся ремонтувати самостійно, це анулює гарантію.

Як закріпити піч у меблях?

Розмістіть піч по центру в меблях за допомогою двох осіб. Якщо ваша модель має телескопічні напрямні, нахиліть її на 0,3 градуса назад. Міцно закрутіть кріпильні гвинти.

Який простір для вентиляції необхідний?

Для встановлення під стільницю створіть отвори відповідно до розмірів на малюнку 2. Для високої шафи необхідний отвір у задній панелі. Зверніться до схеми в інструкції.

Чи можна використовувати подовжувач?

Ні, використання подовжувачів заборонено, оскільки це може спричинити пожежу або ураження електричним струмом. Кабель має бути підключений безпосередньо.

Як демонтувати піч?

Від'єднайте живлення. Відкрутіть кріпильні гвинти. За допомогою двох осіб злегка підніміть піч і повністю вийміть її з меблів.

ПОСІБНИК КОРИСТУВАЧА AFM 350 I Arçelik

UK — Інструкції з техніки безпеки

• Продукт повинен бути встановлений кваліфікованою особою відповідно до чинних норм Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами, що також може позбавити гарантії.
• За підготовку місця розташування та електромонтаж виробу несе відповідальність замовник.
• Виріб повинен встановлюватися відповідно до всіх місцевих електричних норм.
• Перш ніж встановлювати виріб, видаліть усі матеріали та документи в ньому та візуально перевірте, чи є на ньому дефекти. Якщо так, не встановлюйте його.
• Зважайте на те, що виріб доволі важкий, тому для його перенесення необхідно щонайменше дві особи.
• Двері та / або ручка не повинні використовуватися для підйому або переміщення приладу. Використовуйте місця для підняття з обох сторін виробу (Рис. 1). Завжди надягайте захисні рукавички під час транспортування та встановлення.
• Відключіть електричні з'єднання в зоні підключення перед установкою.

• Поверхні меблів, в які встановлюється піч, повинні бути термостійкими (мінімум 100 °C).

• Переконайтеся, що меблі зафіксовано перед установкою виробу.

• Не встановлюйте теплоізоляційні смуги всередині меблів, в які слід встановити піч.
• Щоб уникнути занадто сильного нагрівання, забороняється встановлювати пристрій за декоративними дверцятами.
• Розміри, наведені на монтажних схемах, є в мм.

Встановлення виробу

Якщо виріб буде розміщено під поверхнею стола: (Рис. 2)

• Для забезпечення необхідної вентиляції задньої частини кухонних меблів слід створити отвори з розмірами, показаними на рисунку 2.
• Електричне підключення повинне знаходитись у зоні А на рисунку 2 або поза місцем установки.
• Якщо виріб потрібно розмістити під варильною плитою, дотримуйтесь розмірів, наведених у посібнику з установки варильної поверхні.

Якщо виріб буде розміщено у високій шафі: (Рис. 3)

• У задньому відділенні кухонних меблів слід створити отвори розмірами, показаними на рисунку 3 щоб забезпечити необхідну вентиляцію. Цей отвір повинен знаходитися по висоті шафи.
• Якщо у високій шафі де буде розташовуватися виріб є задня панель, її потрібно прибрати.
• Електричне підключення повинне знаходитись у зоні А на рисунку 3 або поза місцем установки.

Якщо виріб буде розміщено в куті: (Зображення 4a-4b)

- Слід звернути увагу на розміри, наведені для того, щоб зробити кутову установку на зображеннях 4а та 4b.

Підключення приладу до електропостачання

- Підключіть виріб тільки до заземленої розетки / лінії із напругою та захистом, як зазначено в «Технічних характеристиках». Під час використання виробу з трансформатором або без нього

кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм.

- Перш ніж розпочати будь-які роботи з електромонтажу, відключіть виріб від електромережі. Існує небезпека ураження електричним струмом!

- Продукт повинен бути підключений до електромережі тільки авторизованою та кваліфікованою особою. Гарантійний термін виробу починається лише після правильної установки. Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами.

- Прилад повинен бути встановлений так, щоб його можна було повністю відключити від електромережі. Розділення повинно забезпечуватися перемикачем, вбудованим у нерухомій електроустановці, згідно будівельних норм.

- Задня поверхня духовки нагрівається під час її використання. Переконайтесь, що електричне з'єднання не контактує із задньою поверхнею, в іншому випадку з'єднання можуть пошкодитися.

- З'єднувальний кабель не повинен бути затиснутий, зігнутим або затиснутим та не контактувати з гарячими частинами духовки. Це можете призвести до короткого замикання та загоряння внаслідок плавлення кабелю. Якщо дріт живлення пошкоджений, кваліфікований електрик повинен замінити його. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі!

- Вилка шнура живлення повинна бути легко доступною після встановлення (але не над варильними поверхнями).

- Під час електромонтажу необхідно дотримуватися національних / місцевих електричних норм та використовувати розетку / лінію та вилку, що підходить для духовки. Якщо межі потужності виробу перевищують поточну пропускну здатність штепсельної вилки та розетки / лінії, необхідно підключити

виріб безпосередньо до нерухомої електроустановки, не використовуючи вилку та розетку / лінію.

- Переконайтесь, що номінальний запобіжник сумісний із виробом.

- З'єднання повинно відповідати національним нормам.

- Дані живлення мережі мають відповідати даним, зазначеним на етикетці типу виробу. Відчиніть передні дверцята, щоб побачити мітку типу.

- Силовий кабель вашого виробу повинен відповідати значенням, наведеним у таблиці «Технічні характеристики».

- Якщо виріб буде підключено безпосередньо до джерела живлення: Якщо неможливо відключити всі фази живлення, необхідно відключити блок підключення, що має не менше 3 мм контактного зазору (запобіжники, лінійні запобіжні вимикачі, контактори), і всі фази цього блоку підключення повинні бути поруч (не вище) виробу відповідно до директив IEE. Невиконання цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту.

- Рекомендується додатковий захист вимикачем залишкового струму.

Якщо виріб виробляється із кабелем та штепсельною вилкою

- Ваш виріб виробляється із під'єднанням до електромережі кабелем та штепсельною вилкою. Підключіть вилку вашого виробу до заземленої розетки та зробіть електричне з'єднання.

Якщо виріб виробляється з кабелем і без штепсельної вилки

• Підключіть кабелі виробу до джерела живлення, як зазначено нижче:
• Коричневий / чорний кабель = L (фаза)
• Синій кабель = N (нейтральний)
• зелений / жовтий кабель = (E) (заземлення)

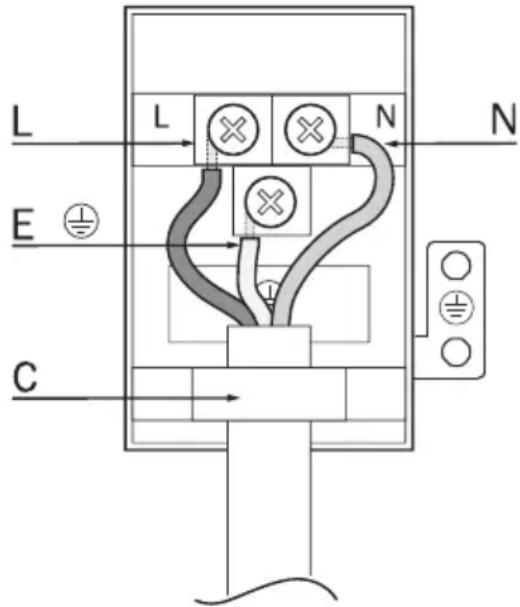

Якщо виріб виробляється без кабеля та штепсельної вилки

Силовий кабель, визначений в технічній таблиці, повинен бути підключений до виробу, дотримуючись інструкцій.

Силовий кабель не повинен бути довше 2 м з міркувань безпеки.

• Відкрийте кришку клемного блоку за допомогою викрутки.
• Вставте силовий кабель через кабельний затискач під клему і прикріпіть його до основного корпусу за допомогою вбудованого гвинта на затискачі кабелю.
• Підключіть кабелі відповідно до схеми.

• N = нейтральний (синій)
• L = пряма фаза (коричневий/чорний)
• E = заземлення (зелений / жовтий)
• C = кабельний затискач

- Після завершення з'єднання проводів закрийте кришку клемного блоку.

- Підключіть силовий кабель для подачі живлення, проклавши його так, щоб він не контактував з виробом і не був затиснутий між виробом і стіною.

Запобігання можливим пожежним ризикам:

• Переконайтесь, що всі електричні з'єднання надійні та герметичні, щоб уникнути ризику виникнення дуги.
• Не використовуйте пошкоджені кабелі або подовжувачі.
• Переконайтесь, що рідина або волога дістануться до точки електричного підключення.

Розміщення та закріплення виробу (Рис. 5-6)

• Розмістіть прилад на меблях, орієнтованих на двох або більше людей.
• Якщо ваш виріб оснащено телескопічною рейкою, для правильної роботи телескопічних рейок необхідно зробити нахил до задньої частини

духовки не менше 0,3 градусів. Для цього, розмістивши виріб на меблях, помістіть рівень на телескопічну рейку, як показано на малюнку 5, і переконайтеся, що кут нахилу до задньої частини духовки становить не менше 0,3 градусів.

• Закріпіть виріб на меблях за допомогою наданих гвинтів. (Рис. 6)
• В кінці монтажу переконайтесь, що гвинти правильно затягнуті та виріб надійно зафіксовано. Якщо виріб не встановлено відповідно до інструкцій, а гвинти не затягнуті належним чином, існує небезпека перекидання під час використання.

Остаточна перевірка

• Після встановлення увімкніть електромережу.
• Прочитайте посібник користувача перед першим використанням виробу.
• Перевірте функції виробу.

Видалення виробу

• Від'єднайте виріб від електромережі.
- Відкрутіть закріплюючі гвинти.
- Злегка підніміть виріб разом з двома або більше людьми і повністю витягніть його.
