Elite 14 LUX 60 WH - витяжка ELICA - Безкоштовний посібник користувача

Тип продукту	Кухонна витяжка
Бренд	Elica
Модель	Elite 14 LUX 60 WH
Колір	Білий (WH)
Ширина	60 см
Електроживлення	220-240 В, 50/60 Гц
Кількість швидкостей	3 швидкості
Тип освітлення	LED 3W-E14
Протижировий фільтр	Металевий, миється в посудомийній машині
Вугільний фільтр	Заміна кожні 4 місяці (рециркуляційна версія)
Мінімальна безпечна відстань	50 см (електрична плита) / 65 см (газова)
Режим використання	Витяжний (зовнішнє виведення) або фільтрувальний (рециркуляція)
Діаметр витяжного каналу	Адаптується до з'єднувального фланця (не постачається)
Тип монтажу	Вбудовуваний у шафу
Догляд за фільтрами	Щомісячне очищення жирового фільтра; заміна вугільного фільтра кожні 4 місяці
Пристрій безпеки	Зворотний клапан диму (опціонально)
Відповідність стандартам	EN/IEC 60335, EN 55014 тощо.

Часті запитання - Elite 14 LUX 60 WH ELICA

Яка мінімальна відстань повинна бути між витяжкою Elite 14 LUX 60 WH та варильною поверхнею?

Мінімальна відстань становить 50 см для електричної плити та 65 см для газової або комбінованої плити. Завжди дотримуйтеся відстані, зазначеної в інструкціях виробника плити.

Як очистити протижировий фільтр витяжки?

Металевий протижировий фільтр потрібно чистити раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та швидкому циклі. Потягніть пружинну ручку, щоб зняти його.

Як часто потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати максимум кожні 4 місяці, оскільки його не можна чистити або регенерувати. Насиченість залежить від використання та чистоти жирового фільтра.

Як замінити світлодіодну лампу витяжки?

Відключіть прилад, зачекайте, поки лампи охолонуть, зніміть всмоктувальну решітку, потім замініть несправну лампу лише на світлодіодну лампу 3W-E14. Встановіть решітку назад.

Чи можна використовувати витяжку в режимі рециркуляції без вугільного фільтра?

Ні, для використання витяжки у фільтрувальному режимі (рециркуляція) обов'язково потрібно встановити вугільний фільтр. Якщо він не постачається, замовте його перед введенням в експлуатацію.

Що робити, якщо освітлення витяжки не вмикається?

Перш ніж звертатися до сервісного центру, перевірте, чи правильно вставлені лампи в свої гнізда. Якщо проблема не зникає, замініть лампи на LED 3W-E14.

Які засоби для догляду використовувати для чищення витяжки?

Використовуйте виключно вологу ганчірку з нейтральними рідкими миючими засобами. Уникайте абразивних засобів, спирту та інструментів для чищення, які можуть пошкодити поверхню.

Чи потрібно встановлювати зворотний клапан на витяжку?

Зворотний клапан диму є додатковим аксесуаром, рекомендованим, якщо ваша установка піддається впливу зовнішніх повітряних потоків. Він встановлюється в з'єднувачі вихідного повітря.

Як встановити витяжку у витяжному режимі?

Для витяжного режиму з'єднайте з'єднувальний фланець витяжки із зовнішнім витяжним каналом відповідного діаметра. Зніміть вугільний фільтр, якщо він присутній. Використовуйте шланг мінімальної довжини та уникайте вигинів.

Чи можна використовувати витяжку без протижирового фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки та протижирового фільтра. Це може призвести до пожежі та пошкодження приладу.

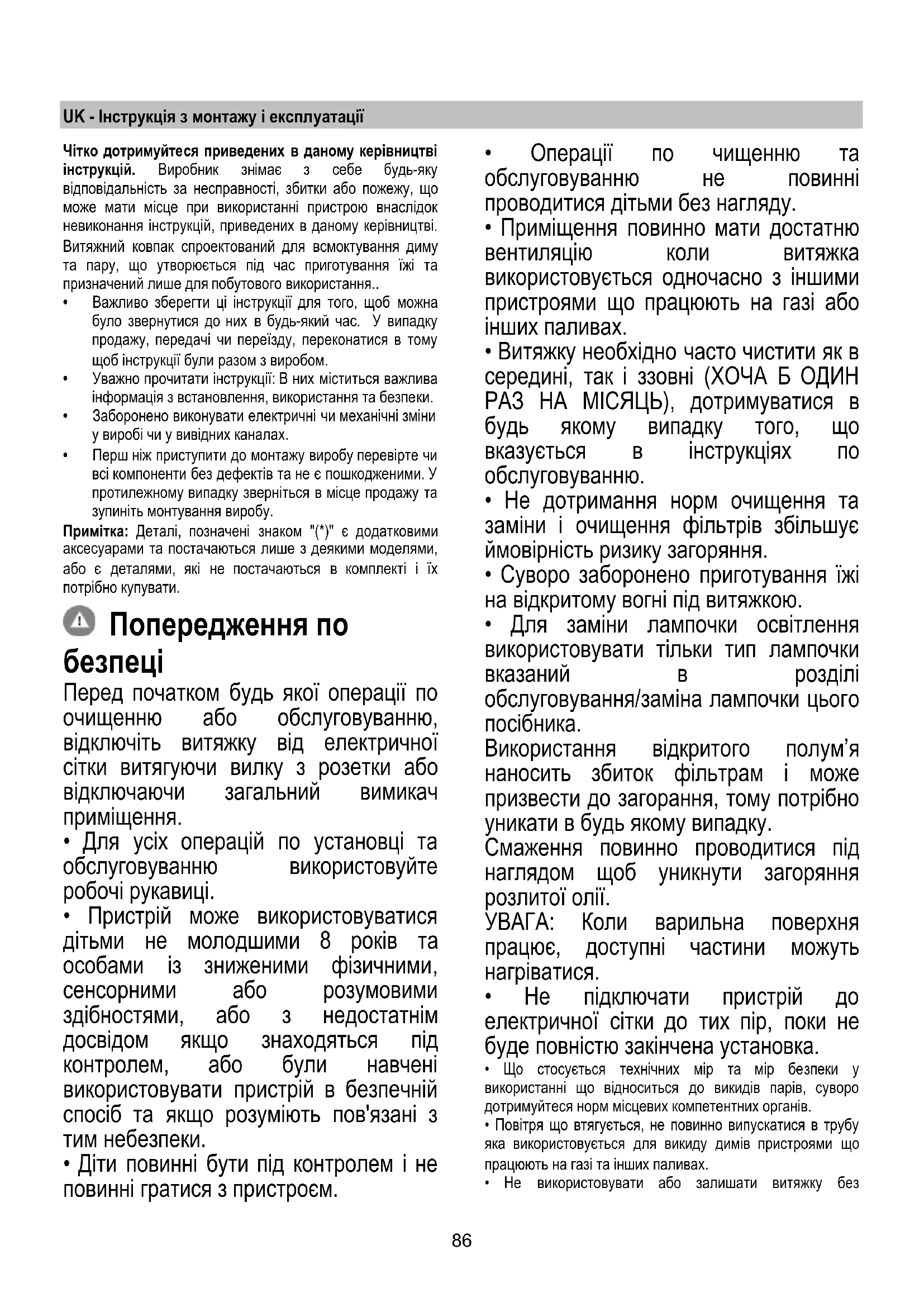

ПОСІБНИК КОРИСТУВАЧА Elite 14 LUX 60 WH ELICA

Інструкція з монтажу та експлуатації

Чітко дотримуйтеся наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

• Важливо зберегти ці інструкції, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. • Уважно прочитайте інструкції: у них міститься важлива інформація щодо встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не пошкоджені. У протилежному випадку зверніться до місця продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)", є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті, і їх потрібно купувати.

Попередження щодо

безпеки

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки.
• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших паливах.
• Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуючись у будь-якому випадку того, що вказується в інструкціях з обслуговування.
• Недотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.
• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника. Використання відкритого полум'я наносить збиток фільтрам і може призвести до загоряння, тому потрібно уникати цього в будь-якому випадку. Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.
• Не підключайте пристрій до електричної мережі до тих пір, поки не буде повністю закінчена установка.
• Що стосується технічних заходів та заходів безпеки у використанні, що відносяться до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.
• Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших паливах. • Не використовуйте або не залишайте витяжку без

правильно встановлених лампочок, з ризиком отримати удар електричним струмом.

• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки це не вказується.
• Використовуйте гвинти для фіксування в наборі з продуктом для установки; якщо їх немає в наборі, придбайте гвинти правильного типу.
• Використовуйте правильну довжину гвинтів, яка вказується в посібнику з встановлення.
• У випадку сумнівів, консультуйтеся в авторизованому центрі або з кваліфікованим персоналом.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будь-яким іншим пристроєм, який приводиться в дію автоматично.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/ЄС про утилізацію електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які могли б мати місце в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Його слід здавати у відповідний пункт прийому електричного та електронного обладнання для подальшої утилізації. Здавання на переробку повинно виконуватися згідно з місцевими правилами утилізації відходів. Для отримання більш детальної інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, в якому ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та зниження впливу на навколишнє середовище: вмикайте витяжку на мінімальну швидкість перед початком приготування їжі та залишайте її працювати на кілька хвилин після закінчення

приготування. Збільшуйте швидкість тільки у разі великої кількості диму та пари, а наддув використовуйте лише у крайніх випадках. Для підтримання високої ефективності видалення запахів за необхідності виконуйте заміну вугільних фільтрів. Для підтримання високої ефективності фільтра жирів за необхідності виконуйте чистку фільтрів жирів. Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні, або у фільтрувальному режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому її необхідно придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте, щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірити, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

Функціонування

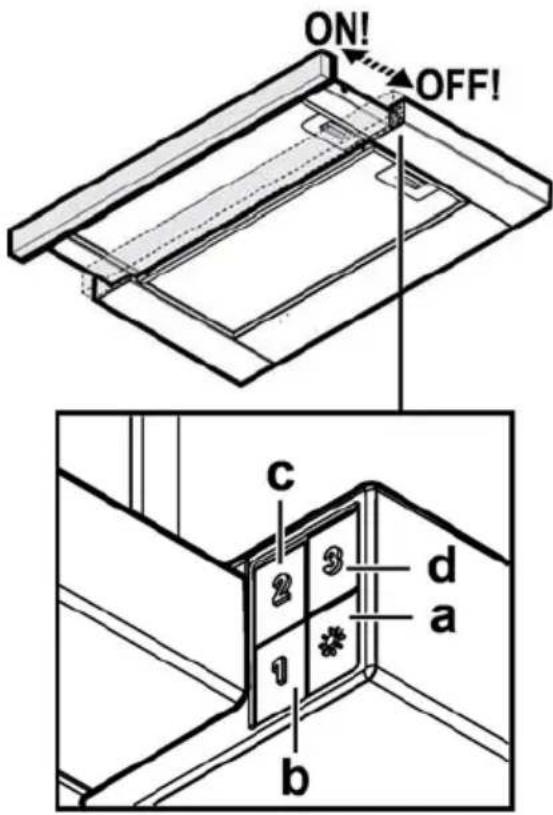

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1 с. Перемикач швидкості 2 d. Перемикач швидкості 3

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз на місяць несильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції) Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтра на насичення проводиться після більш-менш довгого періоду використання в

залежності від типу кухні і регулярності очистки фільтра жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та

зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи, необхідно впевнитися, що вони охололи.

Витягніть повністю висувну шухляду.

Зніміть витяжну решітку, щоб мати доступ до порожнини підсвітки.

Замініть пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Встановіть решітку.

Якщо система підсвітки не працює, перевірте правильність установки ламп у гнізда, перш ніж звертатися до центру технічної допомоги.

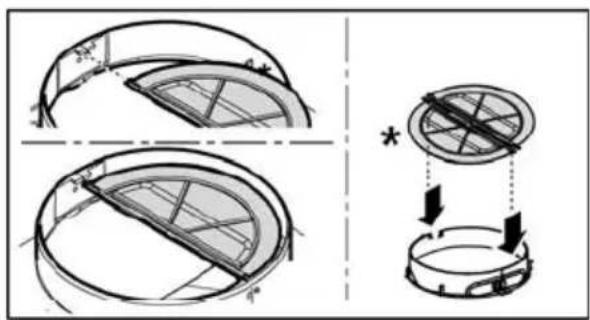

ТІЛЬКИ в деяких продуктах:

Як додатковий аксесуар у стандартній комплектації поставляється зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: відсутність захисту від випадкових протягів ззовні), вставте його в спеціальне гніздо всередині роз'єму повітровипускного отвору перед установкою труби відведення диму.
