Produkta tips	Virtuves tvaika nosūcējs
Zīmols	Elica
Modelis	Elite 14 LUX 60 WH
Krāsa	Balts (WH)
Platums	60 cm
Elektroapgāde	220-240 V, 50/60 Hz
Ātrumu skaits	3 ātrumi
Apgaismojuma tips	LED 3W-E14
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Aktīvās ogles filtrs	Nomaiņa ik pēc 4 mēnešiem (recirkulācijas versija)
Minimālais drošības attālums	50 cm (elektriskā plīts) / 65 cm (gāze)
Izmantošanas versija	Izsūknēšanas (ārējā izvadīšana) vai filtrēšanas (recirkulācija)
Izvadkanāla diametrs	Jāpielāgo savienojuma atlokam (nav iekļauts)
Uzstādīšanas veids	Iebūvējams skapī
Filtru apkope	Tauku filtra tīrīšana reizi mēnesī; ogles filtra nomaiņa ik pēc 4 mēnešiem
Drošības ierīce	Dūmu pretvārsts (izvēles)
Atbilstība standartiem	EN/IEC 60335, EN 55014 u.c.

Bieži uzdotie jautājumi - Elite 14 LUX 60 WH ELICA

Kāds ir minimālais attālums, kas jāievēro starp tvaika nosūcēju Elite 14 LUX 60 WH un plīti?

Minimālais attālums ir 50 cm elektriskajai plītij un 65 cm gāzes vai jauktajai plītij. Vienmēr ievērojiet plīts ražotāja norādīto attālumu.

Kā tīrīt tvaika nosūcēja tauku filtru?

Metāla tauku filtrs jātīra reizi mēnesī ar neagresīviem mazgāšanas līdzekļiem, rokās vai trauku mazgājamā mašīnā zemā temperatūrā un ātrā ciklā. Pavelciet atsperes rokturi, lai to noņemtu.

Cik bieži jāmaina aktīvās ogles filtrs?

Aktīvās ogles filtrs jāmaina ne retāk kā ik pēc 4 mēnešiem, jo to nevar tīrīt vai reģenerēt. Piesātinājums ir atkarīgs no lietošanas un tauku filtra tīrības.

Kā nomainīt tvaika nosūcēja LED spuldzi?

Atvienojiet ierīci, pagaidiet, kamēr spuldzes atdziest, noņemiet sūkšanas režģi, pēc tam nomainiet bojāto spuldzi tikai pret LED 3W-E14. Atkārtoti uzstādiet režģi.

Vai es varu izmantot tvaika nosūcēju recirkulācijas režīmā bez ogles filtra?

Nē, lai izmantotu tvaika nosūcēju filtrēšanas versijā (recirkulācijai), obligāti jāuzstāda aktīvās ogles filtrs. Ja tas nav iekļauts, pasūtiet to pirms nodošanas ekspluatācijā.

Ko darīt, ja tvaika nosūcēja apgaismojums neiedegas?

Pirms sazināties ar servisa centru, pārbaudiet, vai spuldzes ir pareizi ievietotas savās vietās. Ja problēma turpinās, nomainiet spuldzes pret LED 3W-E14.

Kādus tīrīšanas līdzekļus izmantot tvaika nosūcēja tīrīšanai?

Izmantojiet tikai mitru drānu ar neitrāliem šķidriem mazgāšanas līdzekļiem. Izvairieties no abrazīviem produktiem, spirta un tīrīšanas instrumentiem, kas var sabojāt virsmu.

Vai man jāuzstāda pretvārsts manam tvaika nosūcējam?

Dūmu pretvārsts ir izvēles piederums, ko ieteicams uzstādīt, ja jūsu instalācija ir pakļauta ārējām gaisa plūsmām. Tas tiek novietots gaisa izvades savienojumā.

Kā uzstādīt tvaika nosūcēju izsūknēšanas versijā?

Izsūknēšanas versijai pievienojiet tvaika nosūcēja savienojuma atloku ārējam izvadkanālam ar atbilstošu diametru. Noņemiet ogles filtru, ja tas ir uzstādīts. Izmantojiet pēc iespējas īsāku cauruli un izvairieties no līkumiem.

Vai es varu izmantot tvaika nosūcēju bez tauku filtra?

Nē, nekad neizmantojiet tvaika nosūcēju bez pareizi uzstādīta režģa un tauku filtra. Tas var izraisīt ugunsgrēka risku un sabojāt ierīci.

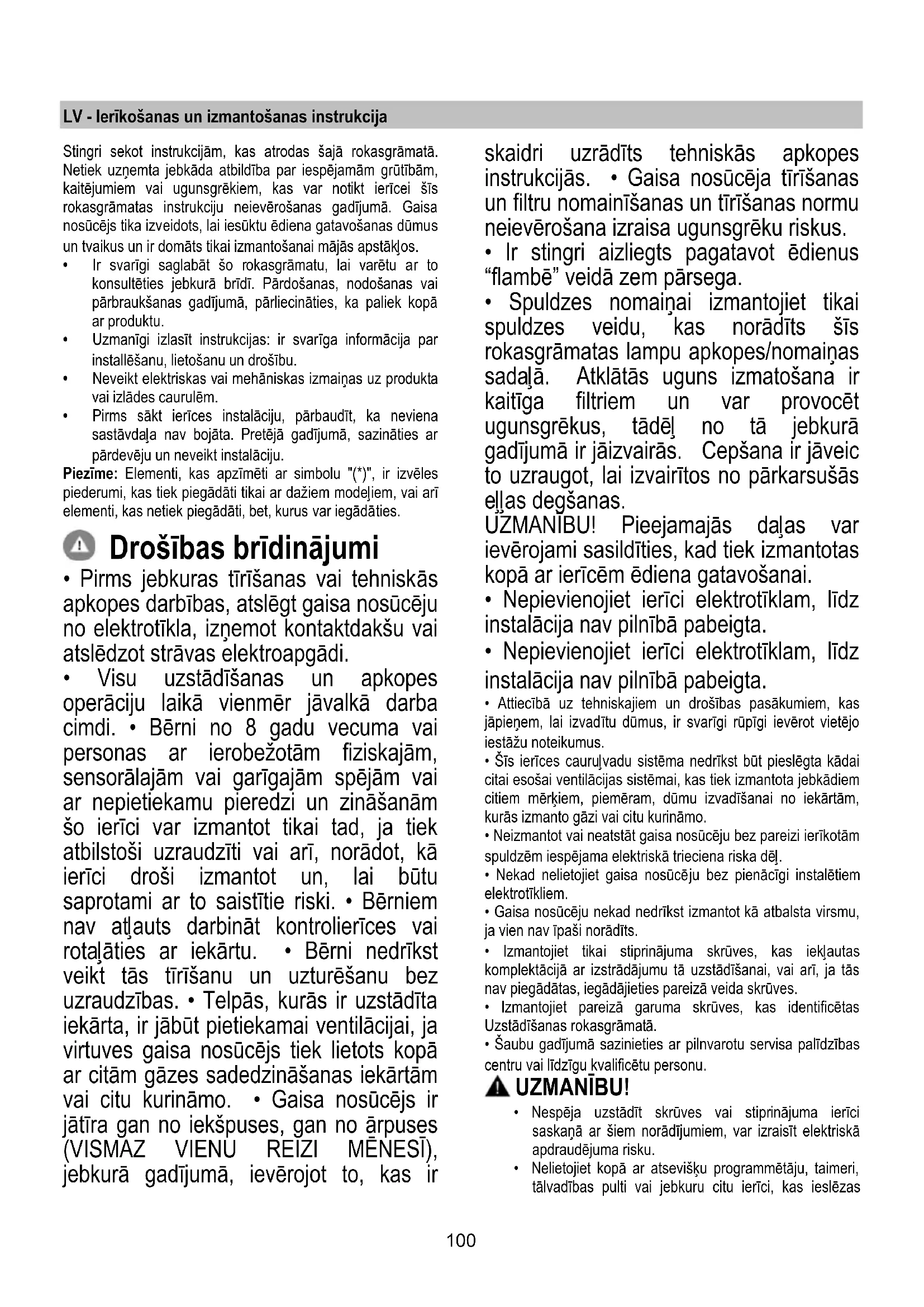

LIETOŠANAS INSTRUKCIJA Elite 14 LUX 60 WH ELICA

LV uzstādīšanas un lietošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai jebkurā brīdī varētu tajā ieskatīties. Pārdošanas, nodošanas vai pārcelšanās gadījumā pārliecinieties, ka tā paliek kopā ar izstrādājumu.
• Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
• Neveiciet nekādas elektriskas vai mehāniskas izmaiņas izstrādājumam vai izplūdes caurulēm.
• Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

- Pirms jebkuras tīrīšanas vai apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

- Visu uzstādīšanas un apkopes darbu laikā vienmēr valkājiet darba cimdus. • Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci drīkst lietot tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un saprot saistītos riskus. • Bērniem nav atļauts spēlēties ar ierīci. • Bērni bez uzraudzības nedrīkst veikt tīrīšanu un apkopi. • Telpās, kurās ir uzstādīta iekārta, ir jānodrošina pietiekama ventilācija, ja virtuves nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā ierīcēm. • Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot

skaidri norādīto apkopes instrukcijās. • Ja netiek ievēroti gaisa nosūcēja tīrīšanas un filtru nomaiņas/tīrīšanas noteikumi, palielinās ugunsgrēka risks.

• Ir stingri aizliegts gatavot ēdienus "flambē" veidā zem nosūcēja.
• Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas liesmas izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēku, tāpēc no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic uzraudzībā, lai izvairītos no pārkarsušas eļļas aizdegšanās.

UZMANĪBU! Piekļūstamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

• Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi stingri ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēmu nedrīkst pieslēgt citai esošai ventilācijas sistēmai, kas tiek izmantota citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi uzstādītām spuldzēm, jo pastāv elektriskā trieciena risks.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi uzstādītiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav īpaši norādīts.
• Izmantojiet tikai tās stiprinājuma skrūves, kas ir iekļautas izstrādājuma komplektācijā tā uzstādīšanai, vai, ja tās nav piegādātas, iegādājieties pareiza veida skrūves.
• Izmantojiet pareiza garuma skrūves, kas norādītas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa centru vai līdzīgi kvalificētu personu.

⚠ UZMANĪBU!

• Ja skrūves vai stiprinājuma ierīce netiek uzstādīta saskaņā ar šiem norādījumiem, var rasties elektriskā apdraudējuma risks.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas

automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piefiksēta pie atloksavienojuma.

⚠ UZMANĪBU!

Evakuācijas caurule nav dota līdzi, un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

⚠️ UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds gaisa izejas

diametram (savienošanas atloks).

! Izmantot garu cauruli, pēc iespējas mazāku.

! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°).

! Izvairīties no caurules diametra straujām izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc uzstādīšanas, jāizmanto normām atbilstošs bipolārs slēdzis, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma pārslodzes kategorijas III apstākļos, saskaņā ar uzstādīšanas noteikumiem.

⚠ UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju tīkla barošanai un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi. Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojājuma gadījumā pieprasiet to tehniskās apkalpošanas servisam.

Uzstādīšana

Pirms uzsākt uzstādīšanu:

- Pārbaudiet, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai uzstādīšanas zonai.

- Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skatiet attiecīgo sadaļu). Tam( tiem) ir jābūt uzstādītam(iem) atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju filtrācijas versijā.

- Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piemēram, maisiņi ar skrūvēm, garantijas u.c.); ja tādas ir, tās ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

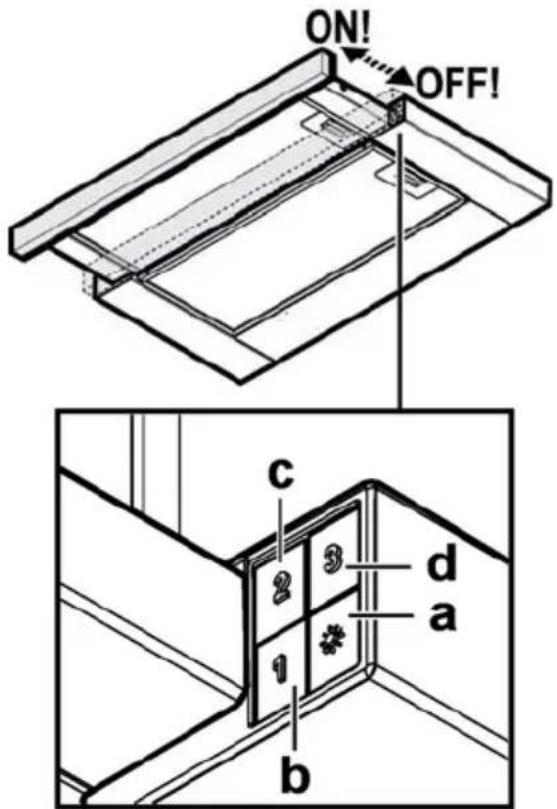

Darbība

Izmantojiet taustiņus, kas atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1. c. Ātruma 2 izvēle. d. Ātruma 3 izvēle.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kas samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 10-21

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

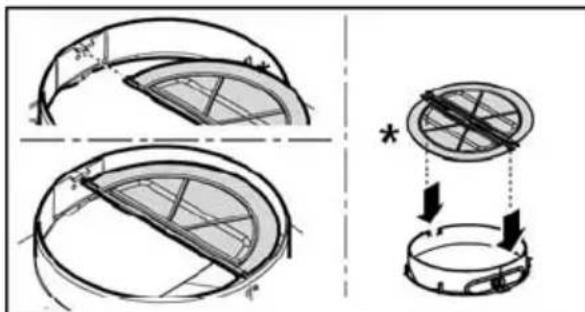

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 20

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Noņemt prettauku filtrus.

Novietot ogles filtru uz katras malas un piekārt to uz gaisa nosūcēja.

Novietot atpakaļ prettauku filtru.

Spuldžu nomaiņa

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Pilnībā izvelciet izvelkamo kārbu.

Noņemiet iesūkšanas režģi, lai piekļūtu spuldžu nodalījumam.

Izmantojiet tikai LED spuldzes ar maks. 3W-E14. Papildu informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu pozīcija “1d”).

Novietojiet atpakaļ režģi.

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms vērsties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem., aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanu no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
