ПОСІБНИК КОРИСТУВАЧА CHW6BRBB CANDY

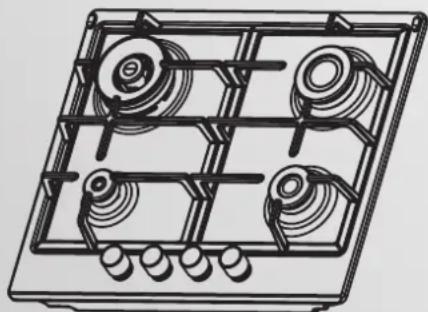

ВАРИЛЬНІ ПОВЕРХНІ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ UK 60 VARNÉ DOSKY

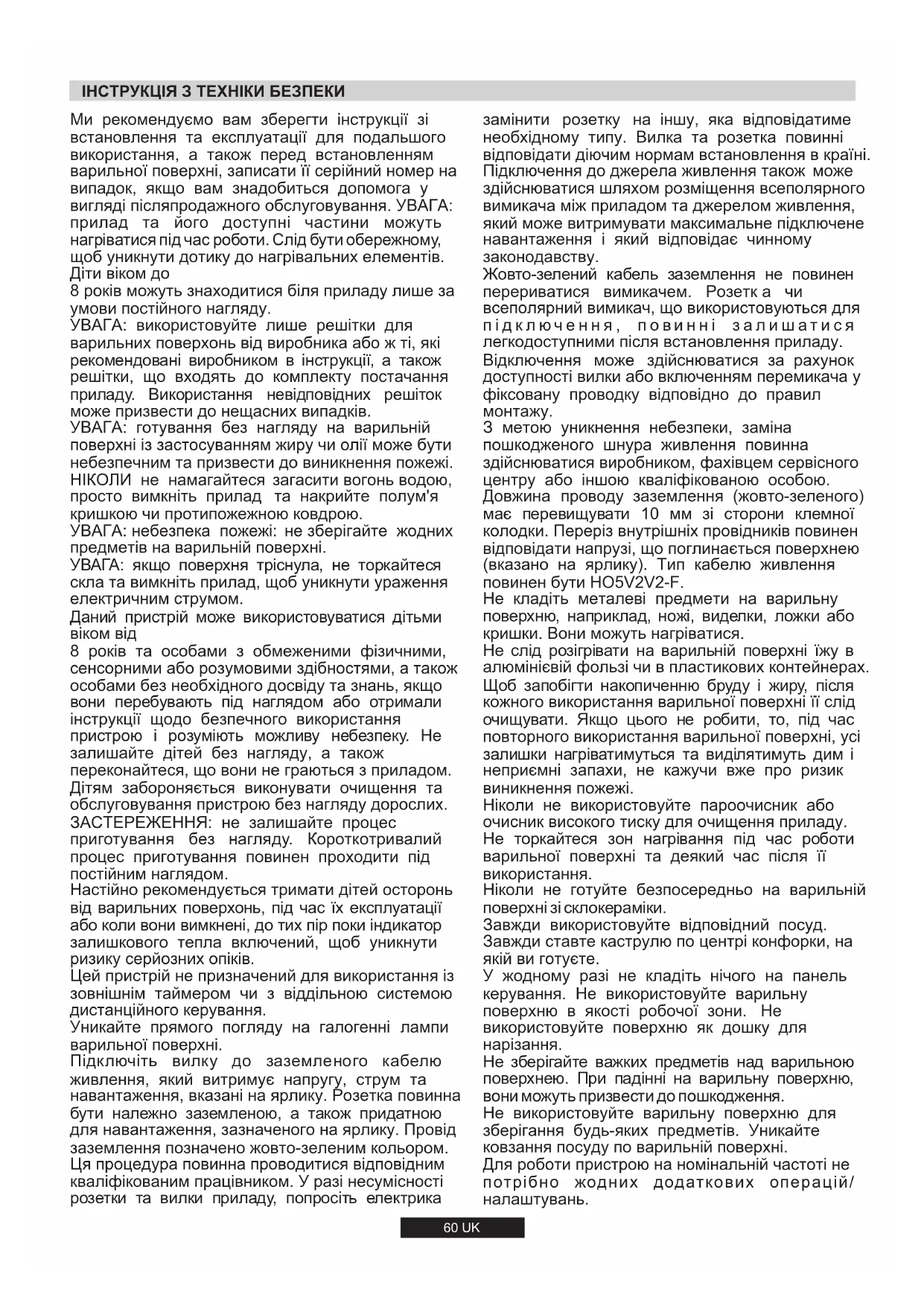

УВАГА: якщо поверхня тріснула, не торкайтеся скла та вимкніть прилад, щоб уникнути ураження електричним струмом. УВАГА: готування без нагляду на варильній поверхні із застосуванням жиру чи олії може бути небезпечним та призвести до виникнення пожежі. НІКОЛИ не намагайтеся загасити вогонь водою, просто вимкніть прилад та накрийте полум'я кришкою чи протипожежною ковдрою. УВАГА: використовуйте лише решітки для варильних поверхонь від виробника або ж ті, які рекомендовані виробником в інструкції, а також решітки, що входять до комплекту постачання приладу. Використання невідповідних решіток може призвести до нещасних випадків. Уникайте прямого погляду на галогенні лампи варильної поверхні. Щоб запобігти накопиченню бруду і жиру, після кожного використання варильної поверхні її слід очищувати. Якщо цього не робити, то, під час повторного використання варильної поверхні, усі залишки нагріватимуться та виділятимуть дим і неприємні запахи, не кажучи вже про ризик виникнення пожежі. Жовто-зелений кабель заземлення не повинен перериватися вимикачем. Розетк а чи всеполярний вимикач, що використовуються для п і д к л ю ч е н н я , п о в и н н і з а л и ш а т и с я легкодоступними після встановлення приладу. У жодному разі не кладіть нічого на панель керування. Не використовуйте варильну поверхню в якості робочої зони. Не використовуйте поверхню як дошку для

замінити розетку на іншу, яка відповідатиме необхідному типу. Вилка та розетка повинні відповідати діючим нормам встановлення в країні. Підключення до джерела живлення також може здійснюватися шляхом розміщення всеполярного вимикача між приладом та джерелом живлення, який може витримувати максимальне підключене навантаження і який відповідає чинному законодавству. Не слід розігрівати на варильній поверхні їжу в алюмінієвій фользі чи в пластикових контейнерах. Не зберігайте важких предметів над варильною поверхнею. При падінні на варильну поверхню, вони можуть призвести до пошкодження. Відключення може здійснюватися за рахунок доступності вилки або включенням перемикача у фіксовану проводку відповідно до правил

З метою уникнення небезпеки, заміна пошкодженого шнура живлення повинна здійснюватися виробником, фахівцем сервісного центру або іншою кваліфікованою особою. Довжина проводу заземлення (жовто-зеленого) має перевищувати 10 мм зі сторони клемної колодки. Переріз внутрішніх провідників повинен відповідати напрузі, що поглинається поверхнею (вказано на ярлику). Тип кабелю живлення повинен бути HO5V2V2-F. Не кладіть металеві предмети на варильну поверхню, наприклад, ножі, виделки, ложки або кришки. Вони можуть нагріватися. Ніколи не використовуйте пароочисник або очисник високого тиску для очищення приладу. Не торкайтеся зон нагрівання під час роботи варильної поверхні та деякий час після її використання. Ніколи не готуйте безпосередньо на варильній поверхні зі склокераміки. Завжди використовуйте відповідний посуд. Завжди ставте каструлю по центрі конфорки, на якій ви готуєте. Не використовуйте варильну поверхню для зберігання будь-яких предметів. Уникайте ковзання посуду по варильній поверхні. Для роботи пристрою на номінальній частоті не потрібно жодних додаткових операцій/ налаштувань.61 UK Якщо над вбудованою духовкою встановлена варильна поверхня розміром 75 см, тоді духовка повинна мати систему охолодження. Варильна поверхня може бути встановлена на будь-якій термостійкій робочій поверхні, яка витримує температуру 100°С, і має товщину 25- 45 мм. Розміри отвору, який необхідно вирізати, показані на Рис. 2. Якщо між вбудованою варильною поверхнею та порожниною внизу є доступний простір, між ними необхідно вставити роздільну стінку, виготовлену з ізоляційного матеріалу (деревини або аналогічного матеріалу) (Рис. 3). Если варочная панель устанавливается рядом со шкафом – с любой стороны, расстояние между варочной панелью и шкафом должно составлять не менее 15 см, в то время как расстояние между вырезом в столешнице и задней стенкой должно составлять не менее 7 см. Відстань між варильною поверхнею та будь-яким іншим приладом або пристроєм над нею (наприклад, витяжкою) повинна бути не менше 70 см (Рис. 4). Металеві предмети в ящику можуть досягати високих температур через рециркуляцію повітря. Тому рекомендується викори- стовувати проміжну панель з деревини. Важливо – Схема на Рис. 1 зображає спосіб застосування герметика. Варильна поверхня встановлюється шляхом приєднання кріпильних затискачів, які входять до комплекту, використовуючи отвори в основі

Якщо варильна поверхня розміром 60 см встановлена над духовкою, яка не оснащена системою охолодження, то рекомендується просвердлити отвори в меблях для забезпечення правильної циркуляції повітря. Розмір цих отворів повинен становити не менше 300 см2 і вони повинні бути розміщені так, як показано на Рис. 5.

1.2. НАЙКРАЩЕ МІСЦЕ РОЗТАШУВАННЯ Якщо встановлення витяжки являється неможливим, тоді потрібно встановити електричний вентилятор у зовнішню стіну або вікно, щоб забезпечити достатню вентиляцію. Цей прилад повинен встановлюватися відповідно до чинних норм та використовуватися лише в добре провітрюваному приміщенні. Перед встановленням або використанням даного приладу уважно прочитайте інструкцію. Газовий кухонний прилад виділяє тепло та вологу в зоні, де він встановлений. З цієї причини ви повинні забезпечити хорошу вентиляцію, передбачивши вентиляційні отвори або встановивши витяжку з димоходом. Інтенсивне і тривале використання приладу може потребувати додаткової вентиляції, наприклад, відчинення вікна або збільшення швидкості електричного вентилятора, у разі його наявності. Електричний вентилятор повинен мати достатню потужність, щоб здійснити повну заміну повітря в кухні 3–5 разів на годину. Фахівець зі встановлення повинен дотримуватися усіх відповідних національних стандартів.

2. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ (ТІЛЬКИ ДЛЯ

ВЕЛИКОБРИТАНІЇ) Проводи повинні підключатися до джерела живлення наступним чином: Увага! Прилад потребує заземлення. Прилад повинен підключатися тільки до відповідної номінальної точки розгалуження, трьохконтактна вилка/розетка на 13 ампер не підходить. Повинен бути передбачений біполярний вимикач, а схема повинна мати відповідний захист запобіжником. Докладнішу інформацію щодо споживаної потужності даної продукції можна знайти в інструкції з експлуатації та на табличці приладу. У разі необхідності використання іншого, довшого кабелю для вбудованого приладу, рекомендується обирати відповідний аналог, стійкий до нагрівання. ПІДКЛЮЧЕННЯ ДО БЛОКУ РОЗГАЛУЖЕННЯ Зелений/Жовтий провід Заземлення Даний прилад призначений тільки для домашнього використання. Підключення до електромережі повинно здійснюватись кваліфікованим електриком, з дотриманням усіх діючих правил щодо таких установок. Синій провід Нуль Примітка: Ми не рекомендуємо використання пристроїв захисту від витоку струму на землю разом з електричними кухонними приладами, підключеними до точок розгалуження через можливе "хибне спрацьовування". Ще раз нагадуємо, що прилад повинен бути правильно заземлений, виробник не несе жодної відповідальності за будь-які інциденти, що відбулися в результаті неправильного електричного монтажу. Коричневий провід Фаза 2.1. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Перевірте інформацію на табличці з технічними даними, розташованій на зовнішній стороні приладу, переконавшись, що живлення та вхідна напруга підходять. Перед підключенням, перевірте систему заземлення. Провід заземлення (зеленого і жовтого кольору) повинен бути щонайменше на 10 мм довший, ніж проводи фази та нуля. Переріз кабелю повинен бути правильного розміру по відношенню до потужності, яку споживає варильна поверхня. Згідно із законом, цей прилад повинен бути заземлений. У разі недотримання вимог, виробник не несе відповідальності за будь- які збитки, завдані людям чи майну. Якщо вилка ще не приєднана, встановіть таку, щоб відповідала навантаженню, зазначеному на табличці з технічними даними. Провід заземлення позначений жовтим/зеленим. Вилка завжди повинна знаходитися в доступному

Якщо варильна поверхня підключається безпосередньо до мережі електроживлення, тоді повинен бути встановлений автоматичний

Перевірте табличку з технічними даними, щоб дізнатися деталі щодо потужності та переконайтеся, що кабель живлення відповідає типу 3x0,75 мм² H05 V2V2-F. Якщо кабель живлення пошкоджено, його повинен замінити кваліфікований фахівець, щоб уникнути будь-якого можливого ризику.

Коричневий провід Зелений/Жовтий провід Синій провід

Якщо прилад не обладнано кабелем живлення і вилкою, або іншими засобами для відключення від мережі живлення, що мають розмикання контактів у всіх полюсах, які забезпечують повне відключення при категорії перенапруги III, в інструкції вказано, що в стаціонарну електропроводку повинен бути включений засіб для відключення, відповідно до правил монтажу електроустановок.

1. ІНСТРУКЦІЯ ДЛЯ ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ ПОБУТОВОГО ПРИЛАДУ МОЖЕ БУТИ СКЛАДНОЮ ПРОЦЕДУРОЮ І, ПРИ НЕПРАВИЛЬНОМУ ВИКОНАННІ, МОЖЕ СУТТЄВО ВПЛИНУТИ НА БЕЗПЕКУ СПОЖИВАЧА. САМЕ З ЦІЄЇ ПРИЧИНИ, ДАНА РОБОТА МАЄ ПРОВОДИТИСЯ КВАЛІФІКОВАНИМ ФАХІВЦЕМ, ЯКИЙ ЗДІЙСНЮВАТИМЕ ЇЇ ВІДПОВІДНО ДО ВСІХ ТЕХНІЧНИХ НОРМ. У РАЗІ НЕДОТРИМАННЯ РЕКОМЕНДАЦІЙ І ЗДІЙСНЕННЯ ВСТАНОВЛЕННЯ НЕКВАЛІФІКОВАНОЮ ОСОБОЮ ВИРОБНИК ЗНІМАЄ ІЗ СЕБЕ БУДЬ-ЯКУ ВІДПОВІДАЛЬНІСТЬ ЗА ТЕХНІЧНУ НЕСПРАВНІСТЬ ПРИЛАДУ АБО ПОШКОДЖЕННЯ ТОВАРІВ ЧИ ТРАВМИ ОСІБ. Ці інструкції призначені для кваліфікованого персоналу, монтаж устаткування повинен здійснюватися відповідно до національних стандартів. (Тільки для Використовуйте тільки труби, шайби та ущільнювальні шайби, які відповідають національним стандартам. Для деяких моделей передбачений конічний тип з'єднання для встановлення в тих країнах, де цей тип з'єднання є обов'язковим; на Рис. 8 вказано, як розпізнавати різні типи з'єднань (CY = циліндричне, CO = конічне). У будь-якому разі циліндрична частина з'єднання повинна кріпитися до варильної поверхні. А: 1/2 Циліндричний перехідник із зовнішнім різьбленням

1) Як показано на рисунку, зберіть частини в наступній послідовності:

Усі види робіт повинні виконуватися при відключеному живленні. На табличці з технічними даними на приладі вказаний тип газу, передбачений для використання. Великобританії: згідно із законом встановлення та введення в експлуатацію газових приладів повинно виконуватися лише кваліфікованим фахівцем). Підключення до газової мережі чи газового балона слід проводити після перевірки типу газу, що постачатиметься. Якщо тип газу є невідповідним, див. подальші інструкції, щоб змінити регулювання газу. Для рідкого газу (газовий балон) використовуйте регулятори тиску, які відповідають національним стандартам. При підключенні варильної поверхні до газопостачання за допомогою гнучких шлангів переконайтеся, що максимальна відстань, на яку протягнений шланг, не перевищує двох метрів. Гнучка труба повинна бути встановлена таким чином, щоб вона не контактувала з рухомою частиною корпусу (наприклад, шухлядою) і не проходила через будь- який простір, де вона може бути роздавлена/перекручена або будь- яким чином пошкоджена. Щоб уникнути будь-якого можливого пошкодження варильної поверхні, при встановленні дотримуйтеся цієї послідовності (Рис. 6): Б: 1/2 Прокладка В: 1/2 Газовий перехідник із внутрішнім різьбленням, конічно- циліндричний або циліндрично-циліндричний 2.2. ГАЗОВЕ ПІДКЛЮЧЕННЯТаблиця А Тип пальника сковорідки/каструлі (см)

Power (kW) 1,00 1,75 2,70 3,50 G20/20мбар (метан) 95 л/год 167 л/год 257 л/год 334 л/год G30/28–30мбар (зрідженийнафтовий газ) 73 г/год 127 г/год 196 г/год 255 г/год 62 UK 2.3. ПРИСТОСУВАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ ДО РІЗНИХ ТИПІВ ГАЗУ

• вставте шестигранний ключ (7 мм) в підставку пальника відкрутіть інжектор та замініть його відповідним для того типу газу, що використовуватиметься (див. таблицю типів газу). (Рис. 7), Для пристосування варильної поверхні до використання з різними типами газу, дотримуйтеся наступних інструкцій:

• зніміть решітки та пальники, 2.4. РЕГУЛЮВАННЯ МІНІМАЛЬНОГО ПОЛУМ'Я Запаливши пальник, поверніть ручку управління до мінімальної позначки та зніміть її (це можна легко зробити простим натисканням). Використовуючи невелику викрутку, ви можете налаштувати регулювальний гвинт так, як показано на Рис. 9. Поворот гвинта за годинниковою стрілкою зменшує потік газу, в той час, як поворот проти годинникової стрілки збільшує потік. Використовуйте це налаштування, щоб отримати полум'я приблизно від 3 до 4 мм у висоту, а потім помістіть ручку управління назад. Після здійснення нового регулювання газу, замініть стару газову табличку з технічними даними на вашому приладі тією (постачається в комплекті з плитою), яка відповідає використовуваному типу газу. При використанні зрідженого нафтового газу – гвинт для налаштування полум'я слід повернути (за годинниковою стрілкою) до

3. ВИКОРИСТАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ –

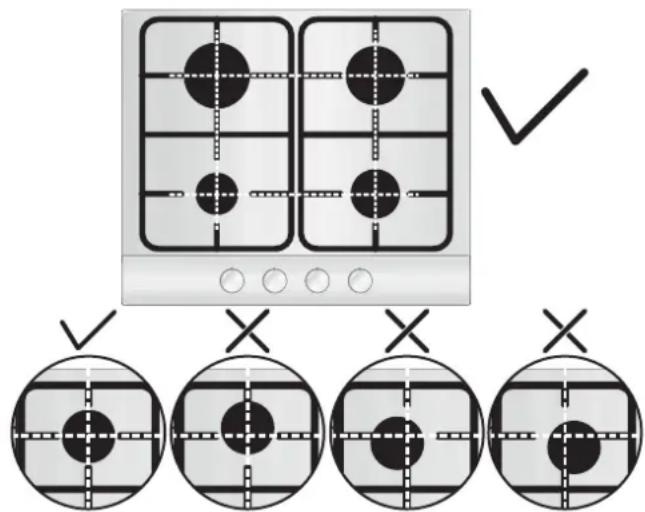

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Цей прилад повинен використовуватися лише для домашнього приготування їжі, будь-яке інше використання буде вважатися неправильним і, отже, може бути небезпечним. Виробник не несе відповідальність за будь-яку шкоду чи втрату внаслідок неправильного використання. Перед використанням пальника обов'язково відцентруйте пальник по периметру решітки, як показано на малюнку. При використанні чавунних решіток; під решіткою зазначено її положення. Переконайтеся, що відповідна решітка встановлена в правильному порядку. 3.1. ВИКОРИСТАННЯ ГАЗОВОГО ПАЛЬНИКА Якщо прилад не використовувався кілька днів, зачекайте декілька секунд, перш ніж запалити пальник, це дозволить вийти повітрю, яке накопичилося в трубах. Для того, щоб запалити пальники, помістіть запалений сірник поблизу пальника, натисніть та поверніть ручку управління проти годинникової стрілки. Для приладів, оснащених електронним запалюванням, виконайте

• Запаліть пальник, натиснувши кнопку запалювання. Для моделей, оснащених краном безпеки (який припиняє подачу газу, якщо полум'я випадково гасне), пальники запалюються так, як зазначено вище, але все ж слід бути обережним. Увага: Якщо в приладі немає електрики, для запалення пальника слід використовувати запальничку; Якщо пальник не запалюється протягом 5 секунд, поверніть ручку в положення 0 та повторіть процедуру. - Натисніть і поверніть ручку проти годинникової стрілки на позначку запалювання. Для варильних поверхонь, оснащених автоматичним запалюванням, просто натисніть та поверніть ручку на позначку запалювання. - При натисканні кнопки запаліть пальник, використовуючи запальничку, та утримуйте кнопку протягом 5 секунд після запалення. Для оптимального результату під час приготування їжі, використовуйте посуд з плоским дном. Розмір дна повинен відповідати розміру пальника. Таблиця А. ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

• Натисніть і поверніть ручку проти годинникової стрілки на позначку запалювання. Перед увімкненням газової варильної поверхні, переконайтеся в правильному розміщенні пальників та їх ковпаків. Система запалювання виділятиме іскри до тих пір, поки ручка управління натиснута.

4. ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ

Перед очищенням варильної поверхні, переконайтеся, що прилад охолонув. Вийміть вилку з розетки або (якщо прилад підключений безпосередньо) відключіть подачу живлення. Дітям забороняється виконувати очищення та обслуговування пристрою без нагляду дорослих. Ніколи не використовуйте абразивні матеріали, їдкі миючі засоби, відбілювачі або кислоти. Уникайте будь-яких кислотних або лужних речовин (лимон, сік, оцет тощо) на емальованих, лакованих або нержавіючих сталевих елементах. Пальники можна очищувати мильною водою. Щоб відновити первинний блиск, використовуйте побутовий миючий засіб для нержавіючої сталі. Після очищення, протріть пальники та помістіть їх

Хромовані решітки та пальники Наш центр з післяпродажного обслуговування при необхідності може надати вам запасні частини. Хромовані решітки та пальники з часом можуть знебарвлюватися. Це не ставить під загрозу функціональність варильної поверхні. При очищенні емальованих, лакованих або хромованих елементів, використовуйте теплу мильну воду або некаустичний миючий засіб. Для нержавіючої сталі використовуйте відповідний миючий розчин. Важливо правильно встановити пальники. Для невеликих контейнерів газовий пальник потрібно відрегулювати таким чином, щоб полум'я не перекривало дно каструлі. Не використовуйте посуд з увігнутим або опуклим дном. УВАГА: Якщо полум'я випадково згасло, поверніть ручку в положення вимкнення та не намагайтеся повторно запалити конфорку принаймні протягом однієї хвилини. Якщо з часом газові ручки туго повертаються, тоді їх необхідно

Така процедура повинна виконуватися тільки кваліфікованим

2) Затягніть з'єднання за допомогою гайкового ключа та не

забудьте повернути труби в потрібне положення. ВАЖЛИВО: виконайте кінцеву перевірку на наявність витоків на трубних з'єднаннях за допомогою мильного розчину. НІКОЛИ НЕ ВИКОРИСТОВУЙТЕ ПОЛУМ'Я. Крім Увага: Якщо, в безпосередній близькості від даного приладу, ви відчуваєте запах газу, тоді припиніть подачу газу до приладу та викличте техніка. Не шукайте витоку за допомогою відкритого

3) Прикріпіть вузол В до газової системи, використовуючи

жорстку мідну або гнучку сталеву трубу. цього, переконайтеся, що гнучка труба не контактує з рухомою частиною корпусу (наприклад, шухлядою) і не знаходиться там, де вона може бути пошкоджена. DC 4 кВт MONO

16 - 26 4,00 381 л/год 291 г/год

Ультрашвидк ийЦей прилад розроблений для непрофесійного, тобто побутового використання. Таблиця 1 Даний прилад має маркування відповідно до Директиви ЄС 2012/19/EU щодо відходів електричного та електронного обладнання (ВЕЕО). ВЕЕО містять як забруднюючі речовини (які можуть викликати негативні наслідки для навколишнього середовища), так і основні компоненти (які можуть бути повторно використані). Важливо піддати ВЕЕО певним процедурам, щоб усунути та утилізувати належним чином усі забруднюючі речовини, а також дістати та переробити всі

• ВЕЕО повинні бути передані у відповідні пункти збору під управлінням міської влади або зареєстрованих компаній. У багатьох країнах, для великих ВЕЕО, можливий збір вдома.

• Коли ви купуєте новий прилад, старий може бути повернений у точку роздрібної торгівлі, яка повинна безкоштовно забрати його за принципом один до одного, за умови якщо це аналогічне обладнання, яке має ті ж функції, що й новий прилад. Декларація Фізичні особи можуть відігравати важливу роль у забезпеченні того, щоб ВЕЕО не стали проблемою для навколишнього середовища; необхідно дотримуватися певних основних правил:

• ВЕЕО не слід поміщати разом з побутовими відходами.

6. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які стосуються безпеки чи функціонування.

5. ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

• безперебійність постачання газу.

• що вилка правильно вставлена, а також наявність запобіжника; вимкніть прилад та зверніться до центру з післяпродажного обслугову вання. Н Е НАМ А ГАЙТЕСЯ САМОСТ ІЙНО ПОЛАГОДИТИ ПРИЛАД. Перш ніж викликати фахівця із сервісного обслуговування, перевірте наступне: Якщо несправність не можливо виявити:

Запобіжний пристрій для гасіння полум'я (FFD) Дод 1 кВт НШ 1,75 кВт Ш 2,7 кВт DC 4 кВт Mono Номінальна кількість споживаного тепла G20/20 мбар G30/28–30 мбар Клас встановлення Напруга В / Частота Гц Електрична потужність

Електричне запалювання Розмір приладу

4 газові Дод/НШ/Ш/DC 4 Mono 4 газові Дод/2НШ/Ш

5 газові УШ/2Ш/НШ/ДОД

5 газові DC/2Ш/НШ/ДОД

5 газові DC/Ш/2НШ/ДОД

3 газові Дод/Ш/DC 4 Mono
