Бренд	ELICA
Модель	ELITE 14 PRF0081870A
Тип продукту	Витяжка кухонна
Версія	Витяжна (зовнішнє виведення) або фільтруюча (внутрішня рециркуляція)
Установка	Вбудована
Керування	Механічні кнопки (вимкнення, швидкість 1, 2, 3)
Кількість швидкостей	3
Освітлення	Лампа 3 Вт, цоколь E14, 230 В
Тип жирового фільтра	Металевий, миється (в посудомийній машині)
Вугільний фільтр	Опціональний, замінювати кожні 4 місяці максимум
Напруга живлення	230 В ~ 50 Гц
Потужність освітлення	3 Вт
Діаметр з'єднання	Дорівнює діаметру перехідної муфти (не постачається)
Мінімальна безпечна відстань	50 см (електрична плита) / 65 см (газова або комбінована плита)
Тип керування	Кнопки натискні
Включені аксесуари	Жировий фільтр, інструкція з експлуатації
Догляд за фільтрами	Жировий фільтр: щомісячне очищення; вугільний фільтр: заміна кожні 4 місяці
Безпека	Відключайте перед очищенням; не використовуйте без фільтра; не фламбуйте під витяжкою

Часті запитання - ELITE 14 PRF0081870A ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 50 см для електричних плит і 65 см для газових або комбінованих плит. Також дотримуйтесь інструкцій виробника плити.

Як встановити витяжку у витяжному режимі?

Для витяжного режиму підключіть витяжку до зовнішнього витяжного каналу не постачається. Діаметр труби повинен дорівнювати діаметру перехідної муфти. Видаліть вугільний фільтр, якщо він присутній.

Як встановити витяжку у фільтруючому режимі?

Для фільтруючого режиму необхідно встановити вугільний фільтр (опціонально). Повітря очищується від жиру та запахів перед поверненням у приміщення. Вугільний фільтр потрібно замовити окремо, якщо він не постачається.

Як очистити жировий фільтр?

Металевий жировий фільтр очищають раз на місяць. Використовуйте неагресивні миючі засоби вручну або в посудомийній машині при низькій температурі та короткому циклі. Потягніть пружинну ручку, щоб зняти його.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати кожні 4 місяці максимум, або частіше при інтенсивному використанні. Його не можна очищати або регенерувати.

Як замінити лампу витяжки?

Відключіть витяжку, зачекайте, поки лампа охолоне, зніміть решітку всмоктування, потім замініть несправну лампу на лампу 3 Вт, цоколь E14, 230 В. Встановіть решітку назад. Переконайтеся, що лампа закріплена.

Чи повинні лампи бути певного типу?

Так, використовуйте лише лампи 3 Вт, цоколь E14, 230 В, типу ILCOS DRGSB/C/UB-3/27/1B-230-E14-55. Не використовуйте інші типи.

Чому витяжка не вмикається?

Спочатку перевірте електроживлення (розетка, автоматичний вимикач). Переконайтеся, що лампи правильно вставлені. Якщо проблема не зникає, зверніться до служби підтримки.

Як підключити витяжку до електрики?

Напруга повинна відповідати вказаній на табличці (230 В ~ 50 Гц). Підключіть до настінної розетки, доступної після встановлення, або через автоматичний вимикач при прямому підключенні.

Які важливі заходи безпеки?

Завжди відключайте витяжку перед будь-яким обслуговуванням. Не фламбуйте їжу під витяжкою. Регулярно очищайте фільтри для запобігання пожежі. Не використовуйте витяжку без решітки або з відсутніми лампами.

ПОСІБНИК КОРИСТУВАЧА ELITE 14 PRF0081870A ELICA

Інструкція з монтажу та експлуатації

Чітко дотримуйтеся наведених у цьому керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що можуть виникнути при використанні пристрою внаслідок невиконання інструкцій, наведених у цьому керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюються під час приготування їжі, та призначений лише для побутового використання.

• Важливо зберегти ці інструкції, щоб можна було звернутися до них у будь-який час. У випадку продажу, передачі чи переїзду переконайтеся, що інструкції знаходяться разом з виробом. • Уважно прочитайте інструкції: у них міститься важлива інформація щодо встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу, перевірте, чи всі компоненти без дефектів та не пошкоджені. У протилежному випадку зверніться до місця продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)", є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті, і їх потрібно купувати окремо.

Попередження щодо спеціальних умов

Перед початком будь-якої операції з очищення або обслуговування відключіть витяжку від електричної мережі, витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для всіх операцій з установки та обслуговування використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами зі зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом, якщо вони знаходяться під контролем або були навчені використовувати пристрій у безпечний спосіб та розуміють пов'язані з цим небезпеки.

Діти повинні бути під контролем і не повинні гратися з пристроєм.

Операції з чищення та обслуговування не повинні проводитися дітьми без нагляду.

Приміщення повинно мати достатню вентиляцію, коли витяжка використовується одночасно з іншими пристроями, що працюють на газі або інших видах палива.

Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуючись у будь-якому випадку того, що вказується в інструкціях з обслуговування.

- Витяжку необхідно часто чистити як зсередини, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), у будь-якому випадку дотримуватися того, що вказується в інструкціях з обслуговування.

- Недотримання норм очищення та заміни фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовуйте тільки тип лампочки, вказаний у розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я пошкоджує фільтри і може призвести до загоряння, тому цього слід уникати в будь-якому випадку.

Смаження повинно проводитися під наглядом, щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключайте пристрій до електричної мережі до повного завершення установки.

• Щодо технічних заходів та заходів безпеки, що стосуються викидів парів, суворо дотримуйтесь норм місцевих компетентних органів.
• Повітря, що втягується, не повинно випускатися в трубу, яка використовується для викиду димів пристроями, що працюють на газі та інших видах палива.
• Не використовуйте та не залишайте витяжку без правильно встановлених лампочок, оскільки це може призвести до удару електричним струмом.
• Ніколи не використовуйте витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо це не вказано.
• Використовуйте гвинти для фіксування, що входять у комплект продукту для установки; якщо їх немає в комплекті, придбайте гвинти правильного типу.
• Використовуйте правильну довжину гвинтів, як зазначено в посібнику зі встановлення.
• У разі сумнівів звертайтеся до авторизованого центру або кваліфікованого персоналу.

⚠️ УВАГА!

• Невстановлення відповідних гвинтів і пристроїв для фіксування відповідно до цих інструкцій може призвести до ризиків електричного походження.
• Не використовуйте з програматором, таймером, окремим пультом керування або будь-яким іншим пристроєм, що приводиться в дію автоматично.

Цей виріб промарковано відповідно до Європейської директиви 2012/19/EC щодо утилізації електричного та електронного обладнання (WEEE). Забезпечуючи правильну утилізацію цього виробу, ви допоможете запобігти потенційним негативним наслідкам для навколишнього середовища та здоров'я людини, які могли б виникнути в іншому випадку.

Символ на самому виробі або на супровідному документі вказує, що при утилізації цей виріб не можна викидати разом із звичайними побутовими відходами. Його слід здавати до відповідного пункту прийому електричного та електронного обладнання для подальшої утилізації. Утилізація повинна виконуватися згідно з місцевими правилами поводження з відходами. Для отримання детальнішої інформації про правила поводження з такими виробами, їх утилізації та переробки звертайтеся до місцевих органів влади, служби з утилізації відходів або магазину, де ви придбали цей виріб.

Прилад спроектовано, випробувано та виготовлено згідно з: - Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та зниження впливу на навколишнє середовище: вмикайте витяжку на мінімальну швидкість перед початком приготування їжі та залишайте її працювати на кілька хвилин після завершення приготування. Збільшуйте швидкість лише у разі великої кількості диму та пари, а наддув використовуйте лише в крайніх випадках. Для підтримання високої ефективності видалення запахів за необхідності виконуйте заміну вугільних фільтрів. Для підтримання високої ефективності фільтра жирів за необхідності виконуйте чистку фільтрів жирів. Використовуйте максимальний діаметр системи повітроводів, зазначений в інструкції, для оптимізації ефективності та мінімізації шуму.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні, або у фільтрувальному режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу, закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається, тому її необхідно придбати окремо. Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти. Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець). Використовуйте найкоротший витяжний канал. Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). Уникайте різких змін площі перерізу витяжного каналу.

Увага! Якщо витяжка обладнана вугільним фільтром, обов'язково зніміть його.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно

встановити додаткову систему фільтрів з активованим вугіллям.

Увага! Якщо витяжка не обладнана вугільним фільтром, замовте та встановіть його перед використанням.

Інсталяція

Відстань нижньої частини витяжки до посуду на кухонній плиті має бути не менше 50 см, у випадку електричних плит, та 65 см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двополюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️ УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте, щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу. - Зніміть вугільний фільтр/и, якщо він/вони присутні (дивіться також відповідний розділ). Фільтр/и знову встановлюються, якщо Ви хочете використовувати ковпак в режимі рециркуляції. - Перевірте, щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії тощо). Якщо вони є, вийміть їх і збережіть.

Цей тип витяжки має бути вмонтований у навісний елемент або іншу систему підтримки.

Функціонування

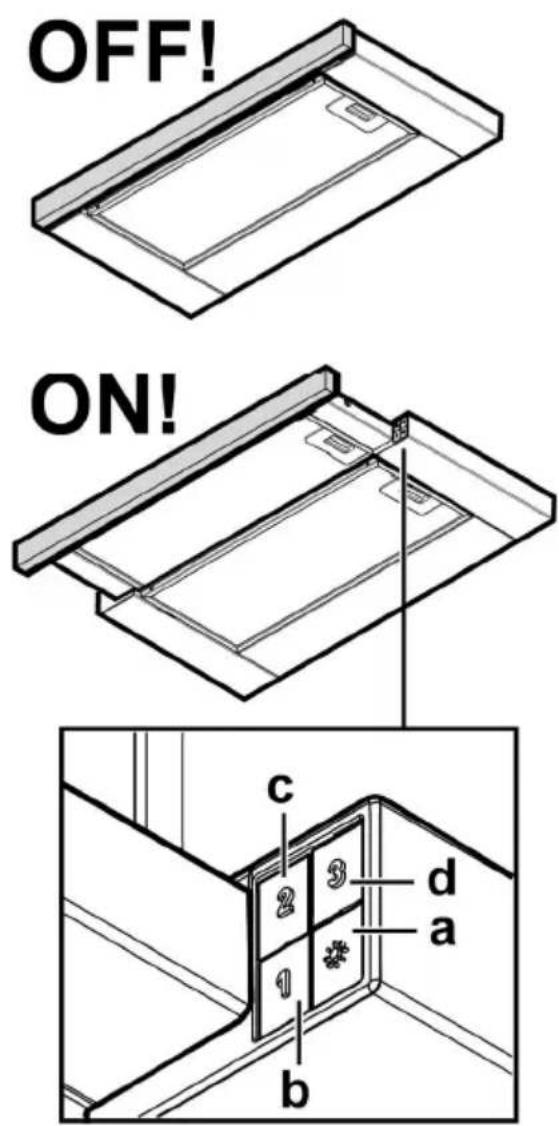

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1. c. Перемикач швидкості 2. d. Перемикач швидкості 3.

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби, що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 10-21

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць несильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтра затримки жиру потягніть на себе пружинну ручку відчеплення фільтра.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 20

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтра на насичення проводиться після більш-менш довгого періоду використання залежно від типу кухні та регулярності очищення фільтра жирів. У будь-якому випадку необхідно замінювати патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Зняти фільтри затримки жирів.

Прикласти вугільний фільтр до кожного боку та

зафіксувати його до витяжки.

Встановити жирові фільтри.

Заміна ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкатися ламп, необхідно впевнитися, що вони охололи.

Витягніть повністю висувну шухляду

Зняти витяжну решітку, щоб мати доступ до порожнини підсвітки.

Витягти пошкоджену лампу та замінити її новою (див. нижченаведену таблицю):

Лампочка	Потужність (W)		Цоколь
	3		E14
Напруга (V)		Розмір (мм)
230		55 (Довжина від центру джерела світла)
Код ILCOS D(згідно норми IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Встановити решітку

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
