Тип продукту	Витяжка (витяжна або рециркуляційна)
Марка	Elica
Модель	Wise PRF0125672
Категорія	Кухонна витяжка
Використання	Побутове, видалення диму та пари під час готування
Тип монтажу	Настінний або стельовий
Мінімальна безпечна відстань	55 см для електричних плит, 70 см для газових або комбінованих
Максимальна кількість конфорок	6
Витяжна версія	Зовнішнє відведення через повітропровід (діаметр дорівнює діаметру з'єднувального фланця)
Фільтрувальна версія	Внутрішня рециркуляція з активованим вугільним фільтром
Тип управління	Сенсорне (5 кнопок) або механічне (вимикачі/кнопка)
Швидкості всмоктування	3 швидкості + інтенсивна (5 хвилин)
Програмована зупинка	Так, приблизно через 3 хвилини
Освітлення	LED або галоген 12V 20W макс, тип G4
Жировий фільтр	Металевий, чистити щомісяця (можна в посудомийній машині)
Вугільний фільтр	Активований, замінювати кожні 4 місяці (не миється)
Електроживлення	220-240 В (перевірити на табличці з технічними даними)
Безпека	Від'єднувати від мережі перед обслуговуванням, використовувати рукавички, не використовувати без фільтра
Стандарти	EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 61591; EN 55014-1; тощо
Функція електронного відключення	Так, для чищення (тривале натискання 3 секунди на кнопку OFF)
Сигнал обслуговування	Миготіння кнопок для жирового та вугільного фільтрів

Часті запитання - Wise PRF0125672 ELICA

Як встановити витяжку?

Встановлення повинен виконувати кваліфікований технік. Використовуйте шаблон свердління, що додається, для виконання 6 отворів (∅8 мм, глибина 40 мм). Закріпіть настінний кронштейн і витяжний повітропровід. Переконайтеся, що діаметр повітропроводу дорівнює діаметру з'єднувального фланця. Мінімальна відстань між витяжкою та варильною поверхнею становить 55 см для електричних плит та 70 см для газових.

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Мінімальна відстань становить 55 см для електричних плит та 70 см для газових або комбінованих. Якщо інструкції до варильної поверхні вказують більшу відстань, слід дотримуватися її.

Як користуватися сенсорним управлінням?

Сенсорне управління має 5 кнопок: a (збільшення швидкості), b (зменшення швидкості), c (УВІМК./ВИМК. витяжки), d (УВІМК./ВИМК. освітлення), e (програмована зупинка 3 хв). Просто торкніться відповідної зони. Швидкість 3 працює з таймером (5 хв), потім перемикається на швидкість 2.

Як чистити жировий фільтр?

Металевий жировий фільтр необхідно чистити щонайменше раз на місяць. Зніміть його, потягнувши за пружинну ручку. Вимийте вручну неагресивними миючими засобами або в посудомийній машині при низькій температурі з коротким циклом. Після висихання встановіть на місце.

Коли замінювати вугільний фільтр?

Активований вугільний фільтр необхідно замінювати не рідше ніж кожні 4 місяці, або частіше при інтенсивному використанні. Його не можна чистити або регенерувати. Для круглих моделей повертайте за годинниковою стрілкою для встановлення, проти годинникової — для зняття.

Як замінити лампочку?

Від'єднайте пристрій від мережі та переконайтеся, що лампочка холодна. Зніміть захисний ковпак за допомогою маленької викрутки. Замініть лампочку на аналогічну: LED (зверніться до сервісного центру) або галоген 12V 20W макс G4 (не торкайтеся руками). Закрийте плафон, зафіксувавши його клацанням.

Що робити, якщо витяжка не працює належним чином?

Від'єднайте витяжку від електромережі приблизно на 5 секунд, потім знову підключіть. Якщо проблема не зникне, зверніться до компетентної ремонтної служби. Також переконайтеся, що фільтри чисті та правильно встановлені.

Як увімкнути або вимкнути сигнал заміни фільтрів?

На моделях з 6 кнопками натисніть кнопку 0 на 3 секунди для вимкнення електроніки. Потім одночасно натисніть кнопки 1 та 2 на 3 секунди. Миготіння кнопок вказує на активацію/деактивацію. Сигнал жирового фільтра увімкнено за замовчуванням, сигнал вугільного фільтра зазвичай вимкнено.

Чи можна використовувати витяжку без фільтра?

Ні, категорично заборонено використовувати витяжку без правильно встановлених фільтрів. Відсутність фільтра може призвести до ризику пожежі та пошкодження пристрою. Крім того, витяжку не можна використовувати як опорну поверхню.

Як перейти з витяжної версії на фільтрувальну?

Щоб використовувати витяжку в режимі рециркуляції (фільтрувальному), необхідно встановити активований вугільний фільтр (не входить у комплект). Зніміть жировий фільтр, розмістіть вугільний фільтр на захисній решітці двигуна та поверніть за годинниковою стрілкою. Переконайтеся, що зовнішній витяжний повітропровід закритий або від'єднаний.

ПОСІБНИК КОРИСТУВАЧА Wise PRF0125672 ELICA

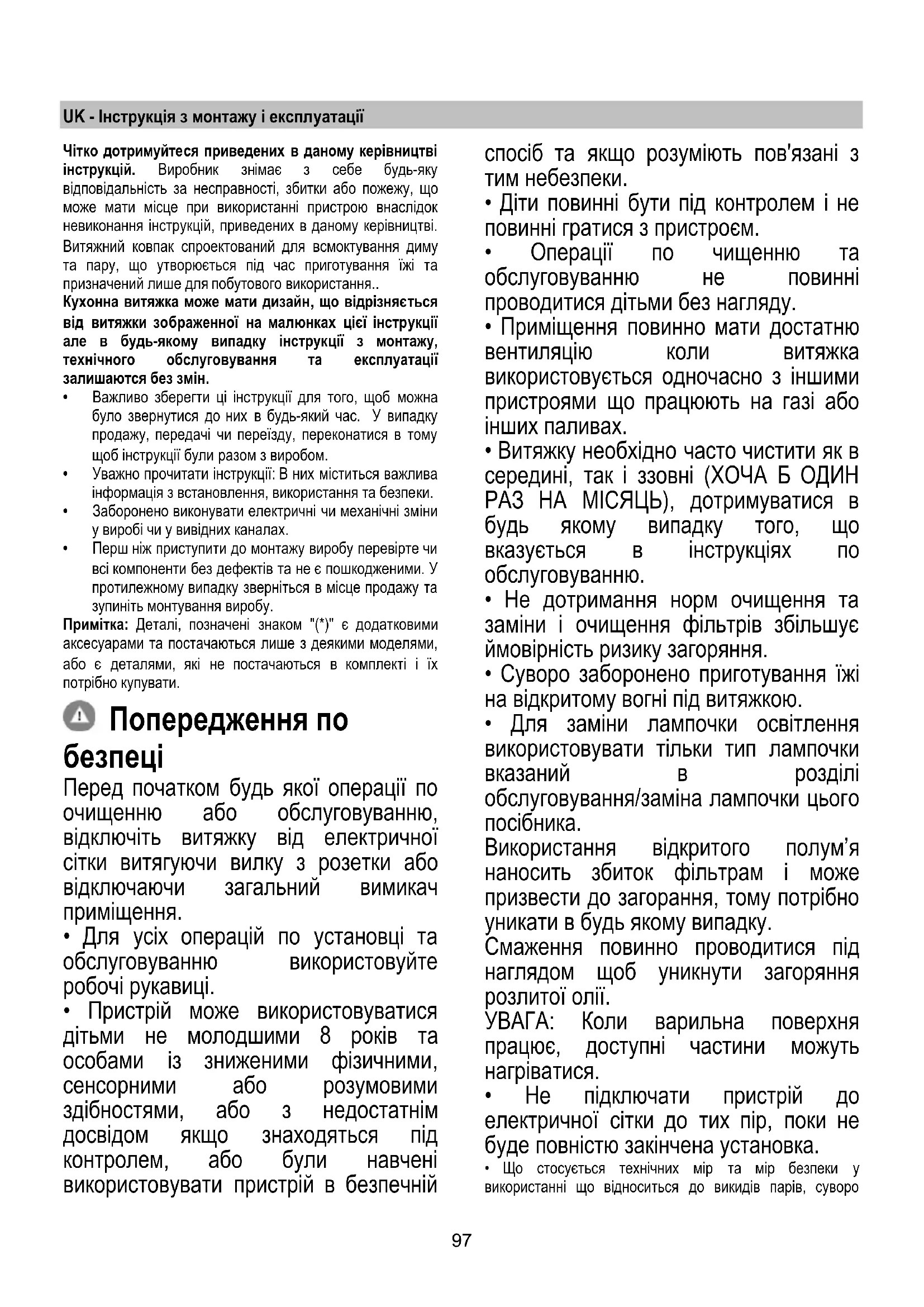

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаются без змін.

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
  • Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Попередження по

безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній

способ та якщо розуміють пов'язані з тим небезпеки.

• Діти повинні бути під контролем і не повинні гратися з пристроєм.
• Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.
• Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню.
• Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.
• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.
• Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.
  Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.
  Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.
  УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.
• Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.
• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо

дотримуйтеся норм місцевих компетентних органів.

• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.
• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.
• Ніколи не використовувати витяжку без правильно встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.
• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

⚠ YBAGA!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;

EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Варіант відведення

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

⚠️ УВАГА!

Вивідна труба не постачається і тому необхідно її придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

⚠️ УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному.

! Використовуйте найкоротший витяжний канал.
! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).
! Уникайте різких змін площі перерізу витяжного каналу.

Варіант з фільтрацією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 55cm, у випадку електричних плит, та 70cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Як показано на кресленнях по установці просверлити 6 отворів (Ø 8мм глибиною 40 мм), в місцях вказаних на шаблоні сверління, щоб закріпити витяжку і кронштейн підтримки каміну. Провіряти в кінці установки чи витяжка і камін є бездогонно вирівняні.

Витяжка призначена для установки над плитою, що має не більше 6 нагрівальних елементів.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Увара! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.

Інсталяція

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.
- Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.
- Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть.

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Модель з панеллю на 5 кнопок

Щоб вибрати функції витяжки достатньо злегка доторкнутися кнопок:

a. Кнопка збільшення швидкості (потужности) всмоктування:
Швидкість (потужність) всмоктування 1
Швидкість (потужність) всмоктування 2
Швидкість (потужність) всмоктування 3
Примітка: швидкість (потужність) всмоктування 3 тимчасова, приблизно після 5 хвилин витяжка повернеться на швидкість (потужність) всмоктування 2.
b. Кнопка зменшення швидкості (потужності) всмоктування.
с. Кнопка ВКЛ/ВІКЛ витяжки
d. Кнопка ВКЛ/ВІКЛ світло
e. Кнопка ВКЛ/ВІКЛ запрограмованого виключення:
Програма виключення активної швидкості (потужності) всмоктування приблизно після 3 хвилин.

Моделі з механічним пультом

a. Вимикач світла ON/OFF.
b. Вимикач OFF/швидкість 1
с. Перемикач швидкості 2
d. Перемикач швидкості 3

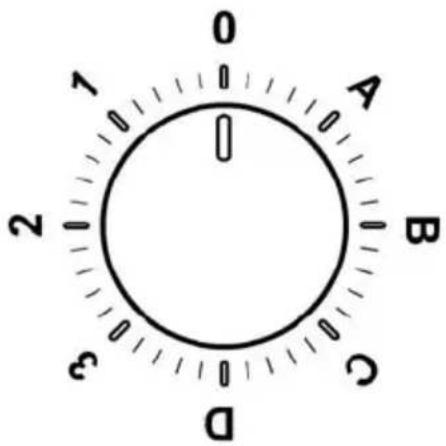

Моделі з ручкою

0	OFF
1	Швидкість 1Світло OFF
2	Швидкість 2Світло OFF
3	Швидкість 3Світло OFF
A	Світло ON
B	Швидкість 1Світло ON
C	Швидкість 2Світло ON
D	Швидкість 3Світло ON

Панель контролю з 6 кнопками

Для вибору функцій ковпака достатньо легко натиснути на командні кнопки.

Кнопка ON/OFF світла

Кнопка переключення на інтенсивну швидкість (потужність всмоктування) - тривалість 5 хвилин: витяжка встановлює цю потужність та по закінченню 5 хвилин повертається на попередні налаштування.

Кнопка переключення на високу швидкість (потужність всмоктування)

Кнопка переключення на середню швидкість (потужність всмоктування) — коли мигає вказує на необхідність чистки або заміні вугільного фільтру.

Ця сигналізація зазвичай відключена. Для того щоб підключити сигналізацію необхідно виключити електроніку, натискаючи на протязі 3 секунд кнопку 0. Далі, одночасно натиснути кнопки 1 і 2 протягом 3 секунд, спочатку почне блимати кнопка 1, потім обидві кнопки 1 і 2, вказуючи на підключення сигналізації. Повторити операцію для відключення сигналізації, спочатку будуть миготіти кнопки 1 і 2, потім замиготить тільки кнопка 1, вказуючи на відключення сигналізації.

Кнопка переключення на низьку швидкість (потужність всмоктування) – коли мигає вказує на необхідність чистки фільтру затримки жирів.

Кнопка OFF мотору (stand by) – Виключення Електроніки – Скинути сигналізацію чистка/заміна фільтрів OFF MOTOP

Натиснути короткочасно, щоб вимкнути мотор.

СКИНУТИ СИГНАЛІЗАЦІЮ ФІЛЬТРІВ

На ввімкнутій витяжці, після проведення обслуговування фільтрів, натиснути на кнопку та утримувати її до отримання звукового сигналу. Світло діод 1, що миготить (жировий фільтр) чи 2 (вугільний фільтр) перестане миготіти.

ВИКЛЮЧЕННЯ ЕЛЕКТРОНІКИ

Натиснути на 3 секунди на кнопку, виключиться командна електроніка ковпака.

Ця операцію може бути корисною під час чистки виробу.

Для того, щоб знову підключити електроніку, досить повторити дію.

У випадку аномалій функціонування перш ніж звернутися до центру технічного обслуговування відключити на 5 сек. виріб від електромережі, витягаючи вилку і потім знову вимкнути її. Якщо аномалія функціонування не зникне звернутися до центру техобслуговування.

Догляд

Чистка

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 11

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 12

Вбирає неприємні запахи кухні.

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони для покриття захисних ришіток ротора двигуна, після чого повернути фільтр за годинниковою стрілкою.

Для знаття - повернути фільтр проти годинникової стрілки.

Заміна Ламп

Мал. 10

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці.

1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту.

2. Замінити пошкоджену лампочку іншою лампочкою LED або галогенкою, з такими самими характеристиками що вказані на етикетці характеристик або поблизу лампочки:

Лампочка LED: Щодо їх заміни звертайтеся до служби технічного обслуговування.

Галогенна лампочка: 12V - 20W макс - G4 (намагаючись не доторкатися руками).

1. Закрийте плафон (кріплення засувкою).

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
