Wise PRF0125672 - Gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Gartraukis (siurbimo arba recirkuliacijos versija)
Prekės ženklas	Elica
Modelis	Wise PRF0125672
Kategorija	Virtuvės gartraukis
Naudojimas	Buitinis, virtuvės dūmų ir garų siurbimas
Montavimo tipas	Sieninis arba lubinis
Minimalus saugos atstumas	55 cm elektrinėms kaitlentėms, 70 cm dujinėms arba mišrioms
Maksimalus degiklių skaičius	6
Siurbimo versija	Išorinis išmetimas per ortakį (skersmuo lygus jungiamosios flanšo skersmeniui)
Filtravimo versija	Vidinė recirkuliacija su aktyvintos anglies filtru
Valdymo tipas	Jutiklinis (5 mygtukai) arba mechaninis (jungikliai/sukimo rankenėlė)
Siurbimo greičiai	3 greičiai + intensyvus (5 minutės)
Užprogramuotas išjungimas	Taip, po maždaug 3 minučių
Apšvietimas	LED arba halogeninis 12V 20W max, G4 tipas
Riebalų filtras	Metalinis, valomas kas mėnesį (galima plauti indaplovėje)
Anglies filtras	Aktyvintas, keičiamas kas 4 mėnesius (neplaunamas)
Maitinimas	220-240 V (patikrinti ant techninės lentelės)
Sauga	Atjunkite prieš priežiūrą, naudokite pirštines, nenaudokite be filtro
Standartai	EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 61591; EN 55014-1; ir kt.
Elektroninio išjungimo funkcija	Taip, valymui (ilgas 3 sekundžių paspaudimas ant OFF mygtuko)
Priežiūros signalizacija	Mygtukų mirksėjimas riebalų ir anglies filtrams

Dažnai užduodami klausimai - Wise PRF0125672 ELICA

Kaip sumontuoti gartraukį?

Montavimą turi atlikti kvalifikuotas technikas. Naudokite pateiktą gręžimo šabloną, kad padarytumėte 6 skyles (∅8 mm, gylis 40 mm). Pritvirtinkite sieninį laikiklį ir išmetimo ortakį. Įsitikinkite, kad ortakio skersmuo lygus jungiamosios flanšo skersmeniui. Minimalus atstumas tarp gartraukio ir kaitlentės yra 55 cm elektrinei ir 70 cm dujinei.

Koks yra minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas yra 55 cm elektrinėms kaitlentėms ir 70 cm dujinėms arba mišrioms kaitlentėms. Jei kaitlentės instrukcijose nurodytas didesnis atstumas, jo reikia laikytis.

Kaip naudoti jutiklinius valdiklius?

Jutikliniai valdikliai turi 5 mygtukus: a (greitis didinti), b (greitis mažinti), c (gartraukio ĮJUNGIMAS/IŠJUNGIMAS), d (apšvietimo ĮJUNGIMAS/IŠJUNGIMAS), e (užprogramuotas išjungimas po 3 min.). Tiesiog palieskite atitinkamą sritį. 3 greitis yra laikinas (5 min.), po to grįžta į 2 greitį.

Kaip išvalyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas bent kartą per mėnesį. Išimkite jį patraukdami spyruoklinę atkabinimo rankenėlę. Plaukite rankomis neagresyviais plovikliais arba indaplovėje žemoje temperatūroje ir greitu ciklu. Po džiovinimo vėl įdėkite.

Kada keisti anglies filtrą?

Aktyvintos anglies filtras turi būti keičiamas ne rečiau kaip kas 4 mėnesius arba dažniau, jei naudojamas intensyviai. Jo negalima plauti ar regeneruoti. Apvaliems modeliams sukite pagal laikrodžio rodyklę, kad sumontuotumėte, prieš laikrodžio rodyklę, kad išimtumėte.

Kaip pakeisti lemputę?

Atjunkite prietaisą ir įsitikinkite, kad lemputė šalta. Mažu atsuktuvu išimkite apsaugą. Pakeiskite lemputę tokiu pačiu tipu: LED (susisiekite su technine pagalba) arba halogenine 12V 20W max G4 (nelieskite rankomis). Uždarykite gaubtą iki užsifiksavimo.

Ką daryti, jei gartraukis neveikia tinkamai?

Atjunkite gartraukį nuo maitinimo maždaug 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, susisiekite su kompetentinga remonto tarnyba. Taip pat patikrinkite, ar filtrai švarūs ir tinkamai sumontuoti.

Kaip įjungti arba išjungti filtrų keitimo signalizaciją?

6 mygtukų modeliuose paspauskite mygtuką 0 3 sekundėms, kad išjungtumėte elektroniką. Tada vienu metu paspauskite mygtukus 1 ir 2 3 sekundėms. Mygtukų mirksėjimas rodo įjungimą/išjungimą. Riebalų filtro signalizacija įjungta pagal nutylėjimą, anglies filtro paprastai išjungta.

Ar galiu naudoti gartraukį be filtro?

Ne, griežtai draudžiama naudoti gartraukį be tinkamai sumontuotų filtrų. Filtro nebuvimas gali sukelti gaisro pavojų ir sugadinti prietaisą. Be to, gartraukis niekada neturi būti naudojamas kaip atraminis paviršius.

Kaip perjungti iš siurbimo versijos į filtravimo versiją?

Norėdami naudoti gartraukį recirkuliacijos (filtravimo) versijoje, turite sumontuoti aktyvintos anglies filtrą (nepridedamas). Nuimkite riebalų filtrą, uždėkite anglies filtrą ant variklio apsauginės grotelės ir sukite pagal laikrodžio rodyklę. Įsitikinkite, kad išorinis išmetimo ortakis yra uždarytas arba atjungtas.

NAUDOJIMO INSTRUKCIJA Wise PRF0125672 ELICA

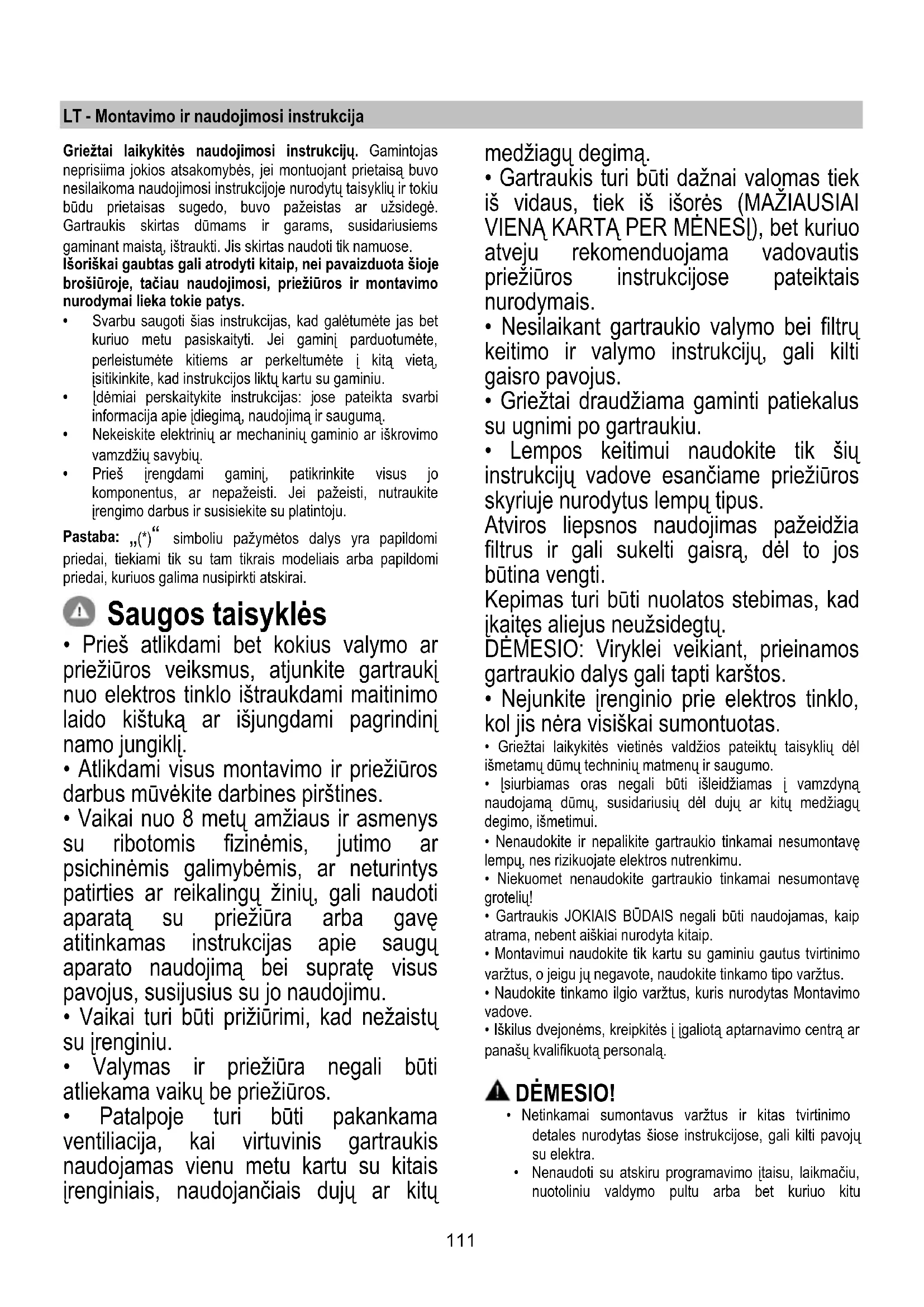

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

• Svarbu saugoti šias instrukcijas, kad galétumète jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumète, perleistumète kitiems ar perkeltumète į kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie jdiegima, naudojima ir sauguma.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš įrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais duju ar kitų

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
  • Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukciju vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite jrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • lsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempu, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontave grotelių!
• Gartraukis JOKIAIS BÜDAIS negali büti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠️ DÈMESIO!

- Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.

- Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu

automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atlieku rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtinta prie jungės.

⚠️ DÉMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

⚠️ DÊMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubta prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Versija su filtru

Prieš patekdamas i kambari, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviaja anglimi sistemą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 55cm, o jei viryklė dujinė ar kombinuota – 70cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina i tai atsižvelgti.

Vadovaudamiesi įrengimo brėžiniais, išgręžkite 6 angas (Ø 8 mm, 40 mm gylio) gręžimo šablone nurodytuose taškuose, kuriuose bus tvirtinamas gaubtas ir židinio atraminė plokštė. įrengimo pabaigoje įsitikinkite, kad gaubtas ir židinys išdėstyti vienoje linijoje.

Gaminys pritaikytas naudoti su kaitlentémis, kuriose yra ne daugiau kaip 6 kaitvietès.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÈMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Dėmesio! Siekiant išvengti rizikos, maitinimo laido pakeitimą turėtu atlikti įgalioti techninės pagalbos specialistai.

Montavimas

Prieš pradedami įrengimą:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį

(juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

- Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienu/lubu, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintu, ar medžiagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytu gaubto svorj.

Veikimas

Modelis, kurio skyde yra 5 mygtukai

Norint ijungti gaubto funkcijas, pakanka prisiliesti prie valdymo mygtuku:

a. Ištraukimo greičio (galingumo) didinimo mygtukas:

1 ištraukimo greitis (galingumas)
2 ištraukimo greitis (galingumas)
3 ištraukimo greitis (galingumas)

Pastaba: 3 ištraukimo greitis (galingumas) veikia tik tam tikrą laika, praėjus 5 minutėms, gaubtas persijungia ir pradeda veikti 2 ištraukimo greičiu (galingumu).

b. Ištraukimo greičio (galingumo) mažinimo mygtukas.
c. Gaubto jungimo / išjungimo mygtukas
d. Šviesų įjungimo / išjungimo mygtukas
e. ljungimo / išjungimo mygtukas, programuojamas išjungimas:

Šiuo mygtuku programuojamas ištraukimo greičio (galingumo) išjungimas po 3 minučių veikimo.

Modeliai su mechaniniu valdymo pulteliu

a. Šviesos jungiklis ON/OFF.
b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Modeliai su valdymo rankenèle

0	IŠJUNGTA
1	Greitis 1Šviesa IŠJUNGTA
2	Greitis 2Šviesa IŠJUNGTA
3	Greitis 3Šviesa IŠJUNGTA
A	Šviesa IJUNGTA
B	Greitis 1Šviesa IJUNGTA
C	Greitis 2Šviesa IJUNGTA
D	Greitis 3Šviesa IJUNGTA

6 mygtukų valdymo pultelis

Norėdami pasirinkti gaubto funkcijas, spauskite atitinkamos komandos mygtuka.

Apšvietimo jjungimo/išjungimo mygtukas ON/OFF

Intensyvaus greičio (ištraukimo galios) nustatymo mygtukas, trukmė - 5 minutės: gaubtas įsijungia šiuo galingumu ir praėjus 5 minutėms, persijungia į anksčiau nustatytą režimą.

Didelio greičio (ištraukimo galios) nustatymo mygtukas

Vidutinio greičio (ištraukimo galios) nustatymo mygtukas, kai jis mirksi, reiškia, kad anglies filtrą reikia išplauti ar pakeisti. Paprastai šis signalas yra išjungtas. Norėdami ijungti signala,

išjunkite visus elektroninius elementus, paspausdami mygtuką 0 ir laikydami jlnuspaudę 3 sekundes.

Atlikę ši veiksmą, paspauskite vienu metu mygtukus 1 ir 2 ir laikykite nuspaudę 3 sekundes, iš pradžių mirksės tik mygtukas 1, po to pradės mirksėti abu mygtukai 1 ir 2, tai reiškia, kad signalas ijungtas. Norėdami išjungti signalą, pakartokite pirmiau aprašytus veiksmus. Iš pradžių mirksės mygtukai 1 ir 2, po to pradės mirksėti tik mygtukas 1, tai reiškia, kad signalas išjungtas.

Mažo greičio (ištraukimo galios) nustatymo mygtukas: kai jis mirksi, reiškia, kad reikia išplauti riebalų filtrą.

Variklio išjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtrų plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO IŠJUNGIMAS OFF

Atlikę filtrų priežiūros darbus ir ijungę gaubta, paspauskite ir laikykite nuspaudę mygtuka, kol išgirsite garso signalą. Mirksintis šviesos diodas 1 (riebalų filtras) arba 2 (anglies filtras) nestos mirksėti.

ELEKTROS ATJUNGIMAS

Mygtuką laikykite paspaudę 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Norėdami vėl įjungti elektrą, pakartokite veiksmą.

Galimų veikimo sutrikimų atveju, prieš kreipdamiesi i specialista, bent 5 sekundėm išjunkite aparata iš elektros tinklo ištraukdami kištuka, po to vėl ijunkite. Tuo atveju, jei veikimo sutrikimas neišnyktu, kreipkitės pagalbos i specialistus.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

11 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalų sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

12 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jī ilgā laikā, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridékite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lempų keitimas

10 pav.

Išjunkite prietaisą iš elektros tinklo.

Dèmesiol Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Pakeiskite sugedusia lemputę nauja tokios pačios arba panašios rūšies lempute, vadovaudamiesi savybių duomenimis, pateiktais etiketėje ant lemputės arba ant gaubto šalia lemputės.

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu atsuktuvu ar panašiu įrankiu.

2. Pakeiskite neveikiančią lemputę šviesos diodu arba halogenine lempute, kurios techniniai duomenys turi atitikti nurodytuosius duomenų etiketėje arba šalia lemputės:

Šviesos diodu lemputės: Jei norite juos pakeisti, kreipkitės i techninio aptarnavimo tarnybą.

Halogeninės lemputės: daugiausia 12 V – 20 W, G4 (saugokitės, kad nepaliestumėte lemputės rankomis).

1. Idėkite apsauginę plokštelę (pritvirtinus turi pasigirsti spragtelėjimas).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas įstatėte teisinga pozicija.
