PowerMaxx SRA 12 BL - шліфувальна машина METABO - Безкоштовний посібник користувача

Тип виробу	Акумуляторна шліфувальна машина
Бренд	Metabo
Модель	PowerMaxx SRA 12 BL
Номінальна напруга	12 В
Тип акумулятора	Li-Ion (сумісний з CAS)
Швидкість холостого ходу	5000 - 13000 об/хв
Орбітальний хід	2 мм
Площа шліфування	80 x 130 мм
Тип опорної плити	Липучка для самоклейних абразивів
Вага (без акумулятора)	0,9 кг
Рівень вібрації	5,5 м/с²
Рівень шуму	78 дБ(А)
Електроніка	Електронний регулятор швидкості
Двигун	Безщітковий (Brushless)
Опорна плита	Змінна
Освітлення	Вбудована робоча LED-лампа
Система пиловидалення	З'єднання для пилососа (27 мм)
Обслуговування	Регулярно очищати вентиляційні отвори, замінювати опорну плиту при зношенні
Безпека	Захист від повторного запуску, блокування валу для заміни абразиву
Запасні частини	Опорна плита, патін, абразиви доступні через мережу Metabo
Гарантія	2 роки (за умовами)
Включені аксесуари	1 шліфувальна плита, 1 шестигранний ключ

Часті запитання - PowerMaxx SRA 12 BL METABO

Який акумулятор використовувати з шліфувальною машиною Metabo PowerMaxx SRA 12 BL?

Використовуйте акумулятори Li-Ion на 12 В з лінійки Metabo CAS (Cordless Alliance System), наприклад PowerMaxx 2.0 Ah або 4.0 Ah.

Скільки часу потрібно для зарядки акумулятора?

Час зарядки залежить від зарядного пристрою та ємності. З зарядним пристроєм ASC 145 акумулятор 2.0 Ah заряджається приблизно за 30 хвилин.

Чи сумісна шліфувальна машина з пилососом?

Так, вона має з'єднання для пиловидалення 27 мм для підключення пилососа.

Як замінити опорну плиту?

Відкрутіть гвинти під опорною плитою за допомогою наданого ключа, зніміть стару плиту та закріпіть нову. Переконайтеся, що нова плита правильно вирівняна.

Яка максимальна швидкість обертання?

Швидкість холостого ходу може досягати 13000 об/хв і регулюється електронно.

Що робити, якщо шліфувальна машина не запускається?

Перевірте, чи акумулятор заряджений і правильно вставлений. Якщо світлодіодний індикатор блимає, зверніться до інструкції. Якщо проблема не зникає, зверніться до авторизованого сервісного центру Metabo.

Чи можна використовувати абразиви інших брендів?

Так, за умови, що вони мають формат 80 x 130 мм з кріпленням на липучці.

Як обслуговувати шліфувальну машину?

Регулярно очищайте вентиляційні отвори щіткою. Зберігайте в сухому місці. Перевіряйте двигун у фахівця щороку.

Чи має шліфувальна машина захист від крадіжки?

Ні, але її можна закріпити замком (не входить до комплекту) за допомогою отвору, передбаченого для цього.

Яка гарантія на PowerMaxx SRA 12 BL?

Metabo надає гарантію 2 роки на дефекти виробництва. Зареєструйте ваш інструмент, щоб отримати гарантію.

ПОСІБНИК КОРИСТУВАЧА PowerMaxx SRA 12 BL METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілішім

Lhgfwlpndw uwpflpp Guwwnlukwud tG ahwjg Metabo L CAS (Cordless Alliance System) lqnunwlghs dwpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sk umhufmghmly qhqhlqlmhg hmd unndnp nfgwlnpjnulgtpnl, qqwjwhu fnclghwhgph jw6qwpntugtpnl, pwqlwhwswsh qhpda lwy qhutlhf6tp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lynfhi g slw liptfg wfuwmbgpm pjm6bi tprwcwnyapnn h lhpwnfwg hwnml hpuhwqgtp mwnq md:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p[hlfklpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t Lhp|mmf-|n|gm|h|g dmp|ng|g|tph Llgf|m|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|g|t|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pm|):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, lpuu 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfhlgllpnd, lpuu 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfhlgllpnd):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|nunlwn |qhu|nupf|ncd l |pu|hgfu|napufu ndqhih dpu:

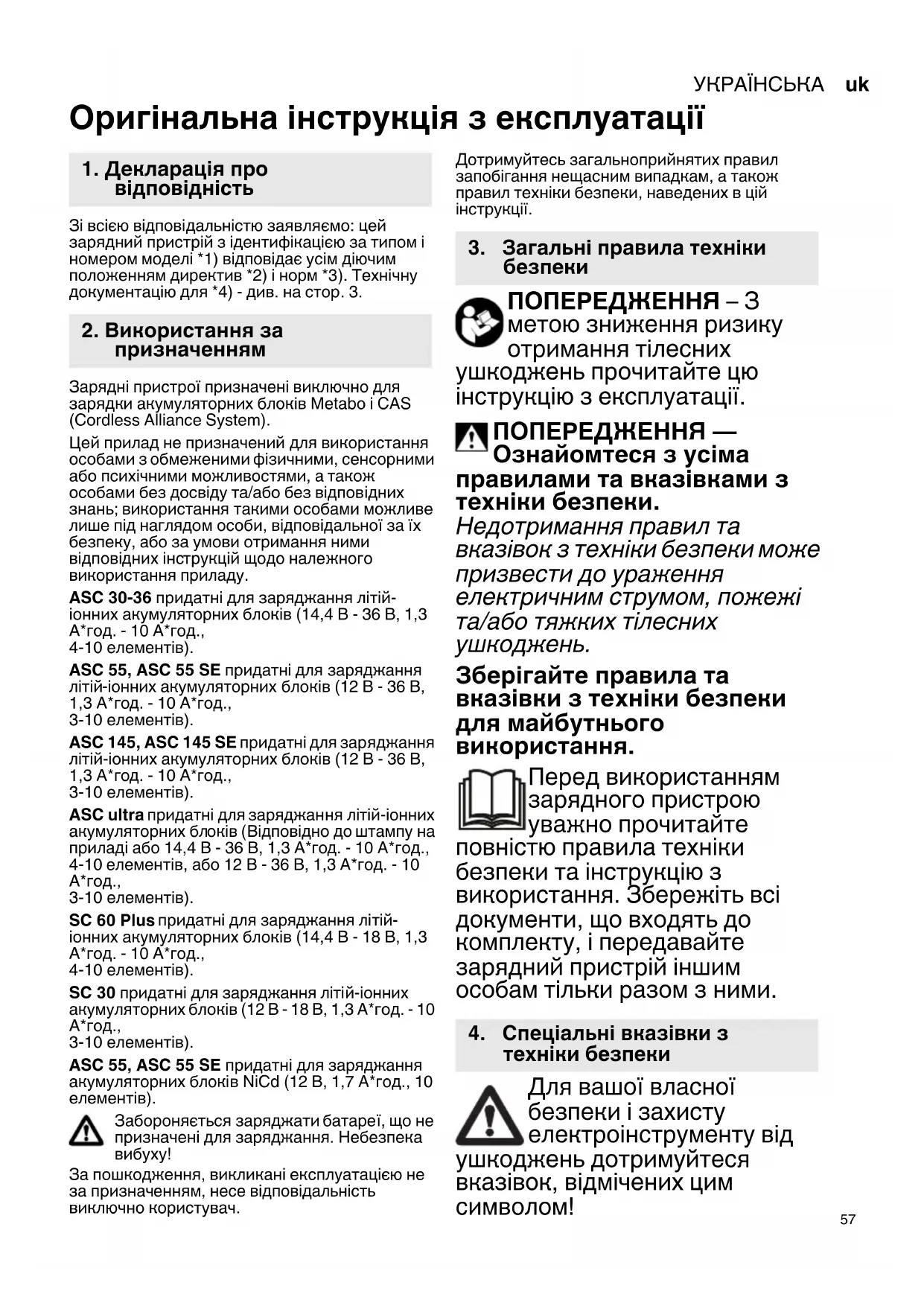

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} = \text { ємність акумуляторного блоку } \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
