ПОСІБНИК КОРИСТУВАЧА IVR 35202 Sc Me Kärcher

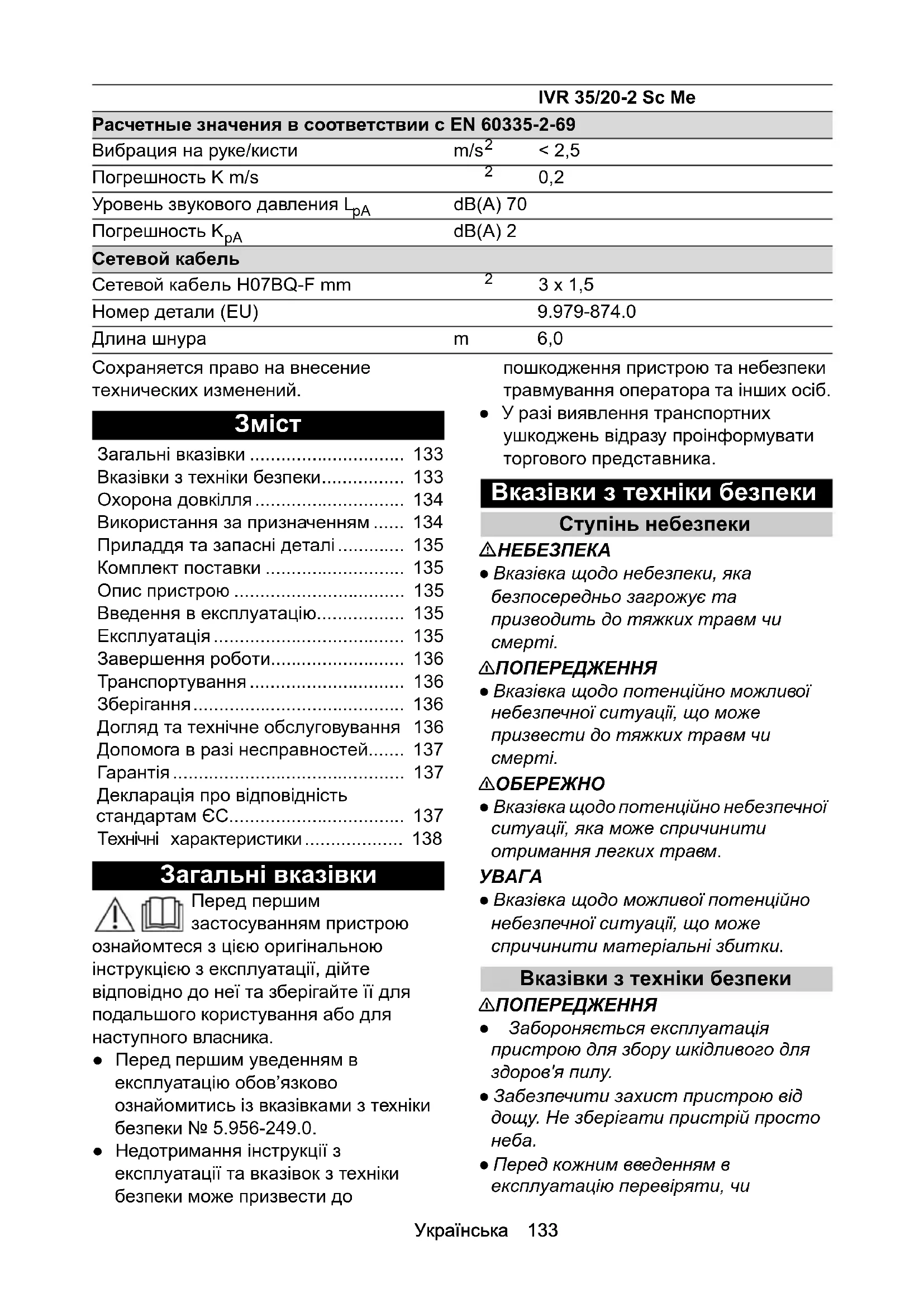

Загальні вказівки Перед першим застосуванням пристрою ознайомтеся з цією оригінальною інструкцією з експлуатації, дійте відповідно до неї та зберігайте її для подальшого користування або для наступного власника. ●Перед першим уведенням в експлуатацію обов’язково ознайомитись із вказівками з техніки безпеки № 5.956-249.0. ● Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб. ●У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника. Вказівки з техніки безпеки Ступінь небезпеки

● Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи

몇 ПОПЕРЕДЖЕННЯ ● Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи

● Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

● Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки. Вказівки з техніки безпеки 몇 ПОПЕРЕДЖЕННЯ ● Забороняється експлуатація пристрою для збору шкідливого для здоров'я пилу. ● Забезпечити захист пристрою від дощу. Не зберігати пристрій просто

● Перед кожним введенням в експлуатацію перевіряти, чи Расчетные значения в соответствии с EN 60335-2-69 Вибрация на руке/кисти m/s

• 3 x 1,5 Номер детали (ЕU) 9.979-874.0 Длина шнура m6,0 IVR 35/20-2 Sc Me Загальні вказівки p. 133
• Вказівки з техніки безпеки p. 133
• Охорона довкілля p. 134
• Використання за призначенням p. 134
• Приладдя та запасні деталі p. 135
• Комплект поставки p. 135
• Опис пристрою p. 135
• Введення в експлуатацію p. 135
• Експлуатація p. 135
• Завершення роботи p. 136
• Транспортування p. 136
• Зберігання p. 136
• Догляд та технічне обслуговування 136 Допомога в разі несправностей p. 137
• Гарантія p. 137
• Декларація про відповідність стандартам ЄС p. 137

характеристики................... 138134 Українська під'єднані кабелі зрівнювання потенціалів (проводи заземлення).

● Вимикати пристрій після кожного використання і витягувати штепсельну вилку з розетки.

● Використовувати пристрій тільки у приміщеннях. ● Небезпека защемлення! Використовувати рукавиці під час знімання або встановлення головки пилососа, блоку фільтра або збірної

● Небезпека пошкодження! Не здійснювати прибирання без фільтра або з використанням пошкодженого

● Використовувати захисне взуття під час роботи з пристроєм. Електричне підключення Пристрій може бути під’єднаний лише до електричної мережі, що повинна бути встановлена електромонтером відповідно до стандарту Міжнародної електротехнічної комісії (МЕК) IEC 60364. Параметри підключення див. Технічні характеристики і на заводській табличці. Використання подовжувачів заборонено.

Небезпека ураження електричним

Небезпека для життя Не переїжджати, не затискати і не розтягувати електричні з'єднувальні кабелі, щоб не пошкодити їх. Захищати кабель від високих температур, мастила та гострих

Перед початком роботи з пристроєм перевірити мережевий кабель. Не експлуатувати пристрій з пошкодженим кабелем. Доручити заміну пошкодженого кабелю кваліфікованому електрику

Дії у випадку виникнення аварійної ситуації

Небезпека травмування та пошкодження під час всмоктування легкозаймистих матеріалів, в разі короткого замикання або інших несправностей електрообладнання Небезпека вдихання шкідливих газів, небезпека ураження електричним струмом, небезпека отримання опіків. В аварійний ситуації вимкнути пристрій та витягнути штепсельну вилку з розетки. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я

довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/ REACH Використання за призначенням 몇 ПОПЕРЕДЖЕННЯ Вдихання шкідливого для здоров'я

Шкідливо для здоров'я Не використовувати пристрій для збирання шкідливого для здоров'я пилу.Українська 135

Коротке замикання через високу

Пошкодження пристрою Використовувати пристрій тільки у приміщеннях. Пристрій призначений для: ●збирання негорючих і невибухових

●збирання пилу і грубого бруду; ● промислового використання, наприклад,у складських та виробничих приміщеннях; ● професійного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості. Будь-який інший спосіб використання вважається використанням не за призначенням. Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі виявлення пошкоджень, що виникли під час транспортування, повідомте про це свого дилера. Опис пристрою Рисунки див. на сторінці з зображеннями Малюнок A 1 Збірний контейнер 2 Важіль опускання збірного

4 Ручка-штовхач 5 Вимикач пристрою 6 Мережевий кабель 7 Фіксатор головки пилососа 8 Мішковий фільтр 9 Ручка очищення фільтра 10 Важіль опускання збірного

11 Тримач для приладдя 12 Шасі 13 Напрямні ролики зі стоянковим

Введення в експлуатацію Рисунок див. на сторінках з рисунками

1. Установити пристрій у робоче

2. За необхідності зафіксувати пристрій

3. Необхідно пересвідчитись, що

4. Вставити всмоктувальний шланг у

патрубок для шланга. Малюнок B

5. Встановити необхідне приладдя на

всмоктувальний шланг. Експлуатація

1. Вставити штепсельну вилку в розетку.

2. Увімкнути пристрій за допомогою

вимикача пристрою. Малюнок C Вимикач має кілька ступенів перемикання: 0 Пристрій вимкнено. 1 Двигун 1 увімкнено. 2 Двигуни 1 і 2 увімкнено.

Робота з одним двигуном Небезпека пошкодження приводного

Перемикати ступені вимикача плавно. Завжди експлуатувати пристрій на ступеню 2.

3. Розпочати процес прибирання.

Очищення фільтра для пилу Рисунок див. на сторінках з рисунками

Регулярно очищати фільтр, щоб уникнути втрати потужності всмоктування. Малюнок D136 Українська

1. Для очищення фільтра кілька разів

перемістити ручку очищення фільтра вперед-назад. Спорожнення збірного бака

1. Вимкнути пристрій та від'єднати його

від джерела живлення.

2. Очистити фільтр для пилу.

3. Опустити збірний контейнер,

натиснувши важіль. Малюнок E

4. Витягти збірний контейнер з

5. Спорожнити збірний контейнер в

каналізаційну систему.

6. Утилізувати або повторно

використати вміст відповідно до діючих положень.

Переміщати збірний контейнер тільки на його роликах. Не використовуйте для цього кран або,наприклад, вилковий навантажувач. Знімання головки пилососа Рисунок див. на сторінках з рисунками

1. Вимкнути пристрій та від'єднати від

2. Відкрити фіксатор головки пилососа.

3. Зняти головку пилососа та покласти

1. Вимкнути пристрій за допомогою

2. Спорожнити і очистити збірний бак.

3. Зняти приладдя, за необхідності

очистити і висушити. Транспортування

Недотримання ваги Небезпека травмування та

Під час зберігання та транспортування враховувати вагу

1. Під час перевезення транспортними

засобами необхідно зафіксувати пристрій від ковзання та перекидання згідно з діючими правилами.

Недотримання ваги Небезпека травмування та

Під час зберігання та транспортування враховувати вагу

1. Зберігати пристрій тільки у

приміщеннях. Догляд та технічне обслуговування

1. Регулярно промивати пристрій та

приладдя придатною рідиною та висушувати.

2. Регулярно перевіряти мішковий

фільтр на пошкодження. Замінити пошкоджений мішковий фільтр. Заміна мішкового фільтра Малюнок H 1 Гвинти 2 Затискне кільце 3 Мішковий фільтр 4 Очисний пристрій

1. Зняти головку пилососа.

2. Витягнути блок фільтра за ручки із

пристрою та повернути.

3. Викрутити гвинти і демонтувати

4. Роз'єднати нарізне з'єднання

5. Зняти мішковий фільтр.

6. Вставити новий мішковий фільтр.

Під час встановлення переконатися, що язичок вставки фільтра зчіплюється з валом. Малюнок J

і прикрутити затискне

8. Встановити і прикрутити очисний

пристрій.Українська 137 Допомога в разі несправностей

Небезпека травмування Небезпека ненавмисного запуску пристрою і небезпека ураження електричним струмом Перед проведенням будь-яких робіт на пристрої вимкнути пристрій і витягти штепсельну вилку з розетки. Усі перевірки та роботи з електричними частинами приладу мають виконуватися фахівцем. Двигун (усмоктувальна турбіна) не запускається Немає електричної напруги Перевірити штепсельну розетку та запобіжник системи електроживлення. Перевірити мережевий кабель та штепсельну вилку пристрою. Сервісна служба Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження». Декларація про відповідність стандартам ЄС Цим ми заявляємо, що названий нижче виріб відповідає відповідним положенням перелічених директив і регламентів. У разі внесення неузгоджених із нами змін до виробу ця заява втрачає свою чинність. Виріб: Пилосос для сухого прибирання Тип: 9.986-xxx Директиви та регламенти 2006/42/EG (+2009/127/EG) 2011/65/ЄС 2014/30/ЄС Застосовувані гармонізовані

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN IEC 63000: 2018 Застосовувані національні стандарти

, відповідальна за ведення документації: A. Гаг (A. Haag) Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Німеччина) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 м. Вальдштеттен, 2024/07/01 Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Німеччина) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528138 Українська Технічні характеристики Зберігається право на внесення технічних змін. IVR 35/20-2 Sc Me Електричне підключення Напруга мережі V 220-240 Фаза ~1 Частота мережі Hz 50-60 Ступінь захисту IPX4 Клас захисту I Потужність W 2000 Запобіжник мережі (інерційний)A16 Розміри та маси Типова робоча вага kg 50 Довжина x ширина x висота mm 740 x 580 x 1105 Умови навколишнього середовища Температура навколишнього

°C +40 Дані про потужність пристрою Місткість баку l35 Потік повітря l/s 2 x 50 Розрідження kPa (mbar) 22 (220) Номінальний діаметр всмоктувального

DN50 Розраховані значення згідно з EN 60335-2-69 Значення вібрації на руці/кисті m/s

0,2 Рівень звукового тиску L

dB(A) 2 Мережевий кабель Мережевий кабель H07BQ-F mm

3 x 1,5 Номер деталі (EU) 9.979-874.0 Довжина кабелю m6,0Қазақша 139
