Тип продукту	Бездротовий лобзик
Марка	Metabo
Модель	Powermaxx SSE 12 BL
Номінальна напруга	12 В
Максимальна глибина різання (дерево)	50 мм
Максимальна глибина різання (сталь)	3 мм
Кількість ходів на холостому ходу	0 - 3000 ходів/хв
Хід	15 мм
Вага з акумулятором	1,5 кг
Розміри (Д х В х Ш)	200 x 180 x 70 мм
Живлення	Акумулятор Li-Ion 12 В (не входить)
Сумісні акумулятори	Metabo CAS 12 В, всі ємності
Сумісні зарядні пристрої	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Тип леза	Хвіст Т-типу (сумісний зі стандартними лезами)
Заміна леза	Без інструменту, з фіксацією
Робоче освітлення	Вбудований світлодіод
Гальмо леза	Так, швидка зупинка леза
Захист від перевантаження	Так, електронний
Рекомендована температура навколишнього середовища	0°C до 40°C
Клас захисту	II (подвійна ізоляція)
Очищення	Чистити сухою ганчіркою, не використовувати розчинники
Обслуговування	Регулярно перевіряти затяжку гвинтів та стан лез
Включені аксесуари	Пильне лезо (1), інструкція з експлуатації
Гарантія	2 роки (відповідно до умов Metabo)

Часті запитання - Powermaxx SSE 12 BL METABO

Яка автономність акумулятора на Powermaxx SSE 12 BL?

Автономність залежить від ємності використовуваного акумулятора. З акумулятором 2,0 А·год ви можете виконати близько 100 різів у дереві 18 мм. З акумулятором 4,0 А·год автономність подвоюється. Використовуйте відповідний акумулятор Metabo CAS.

Як замінити лезо пилки?

Щоб замінити лезо, поверніть важіль фіксації без інструменту, вставте лезо з хвостовиком Т-типу до упору, потім відпустіть важіль. Переконайтеся, що лезо надійно зафіксовано.

Чи можна використовувати леза пилок інших марок?

Так, якщо вони мають стандартний хвостовик Т-типу. Перевірте сумісність розмірів та максимальну швидкість обертання леза.

Як доглядати за моїм лобзиком Metabo?

Після використання протріть пилку сухою ганчіркою. Регулярно перевіряйте затяжку гвинтів. Затуплені леза слід замінювати. Не використовуйте агресивні засоби.

Чи має пилка світлодіодне освітлення?

Так, Powermaxx SSE 12 BL оснащена вбудованим світлодіодним освітленням, яке освітлює зону різання для кращої видимості.

Яка максимальна глибина різання в дереві?

Максимальна глибина різання в дереві становить приблизно 50 мм. У сталі — 3 мм.

Чи можна використовувати пилку під кутом?

Так, підошву можна нахиляти до 45° для косих різів. Дотримуйтесь інструкцій з експлуатації для налаштування кута.

Як зарядити акумулятор моєї пилки?

Використовуйте сумісний зарядний пристрій Metabo (наприклад ASC 30-36, ASC 55 тощо). Вставте акумулятор у зарядний пристрій до фіксації. Індикатор блимає під час заряджання і світиться постійно, коли акумулятор заряджений.

Що робити, якщо пилка не запускається?

Перевірте, чи акумулятор заряджений і правильно вставлений. Переконайтеся, що запобіжне гальмо не активоване. Якщо проблема не зникає, зверніться до служби підтримки Metabo.

Де знайти оригінальну інструкцію з експлуатації?

Інструкція з експлуатації входить у комплект. Ви також можете безкоштовно завантажити її на сайті notice-facile.com або metabo.com.

ПОСІБНИК КОРИСТУВАЧА Powermaxx SSE 12 BL METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкілішім

Lhgfwlpndw uwpflpp Guwwnlwnd tg ahwjg Metabo L CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sk umhufmghmly qhqhlqlmhg hmd unndnp nfgwlnpjnulgtpn], qqwjwhu fnclghwhgph jnwqwpntugtpn], pwjlwhwswwnf qhpda lwy qhutlhfgtp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lynfhi g slw liptfg wqlwnmbqnpjn6fi tpmchwnyupn y hlpwnwfgh mwnuh hpwhnfqgtp wlnn md:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p6[hqtkpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t Lhp|mmf-|n|gm|h|g dmp|ng|g|tph Llgf|mm|np|fm| hnm|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|g|t|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pm|):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, lpuu 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfihlfklpnq], lpuu 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfihlfklpnq]):

SC 60 Plus -μ fumpuwntu|nd | hphmuf-hnfuu|hfu duwpunpugf|ph | hgf wulnpudw| hundup (14,4 q. - 18 q., 1,3 U,d - 10 U,d, 4- 10 pf|h|g|tpn|):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|numdwn |qhu|wnph|ncd l |pw|hgfu|napufu ndqhih dpu:

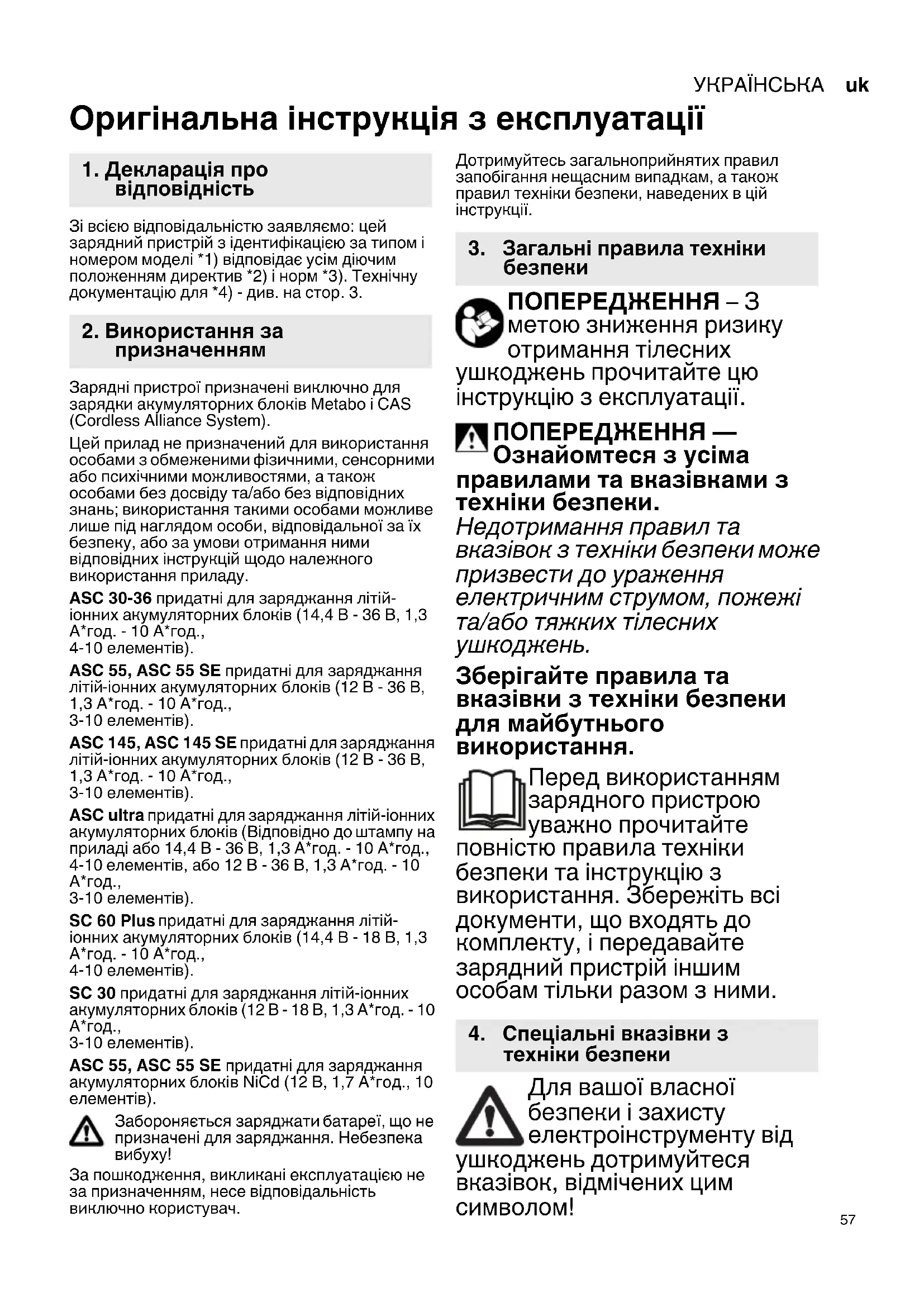

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

$$ \begin{array}{l} \mathbf {U} = \text { напруга акумуляторного блоку } \ \mathbf {C} = \text { ємність акумуляторного блоку } \ I _ {C} = \text { струм заряджання } _ {1} \ \mathbf {t} _ {\mathrm{d}} = \text { час заряджайня } \ \end{array} $$

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
