ПОСІБНИК КОРИСТУВАЧА IVM 40121 M Z22 Kärcher

предмет повреждений.

Загальні вказівки Перед першим застосуванням пристрою ознайомтеся з цією оригінальною інструкцією з експлуатації, дійте відповідно до неї та зберігайте її для подальшого користування або для наступного власника. ● Перед першим уведенням в експлуатацію обов’язково ознайомитись із вказівками з техніки безпеки № 5.956-249.0. ● Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб. ●У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника. Вказівки з техніки безпеки Ступінь небезпеки

● Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи

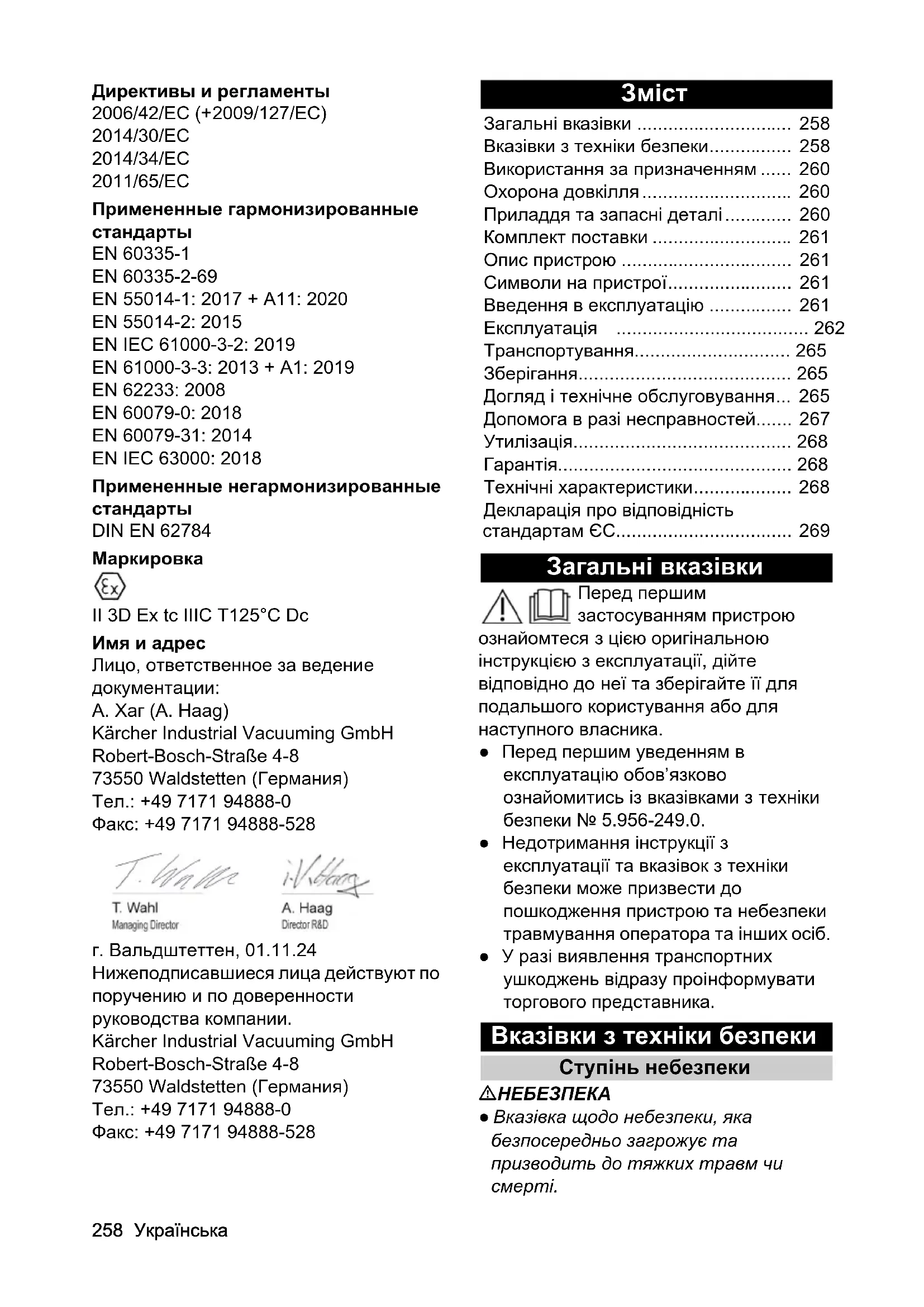

• Загальні вказівки p. 258
• Вказівки з техніки безпеки p. 258
• Використання за призначенням p. 260
• Охорона довкілля p. 260
• Приладдя та запасні деталі p. 260
• Комплект поставки p. 261
• Опис пристрою p. 261
• Символи на пристрої p. 261
• Введення в експлуатацію p. 261
• Експлуатація p. 262
• Транспортування p. 265
• Зберігання p. 265
• Догляд і технічне обслуговування p. 265
• Допомога в разі несправностей p. 267
• Утилізація p. 268
• Гарантія p. 268
• Технічні характеристики p. 268
• Декларація про відповідність стандартам ЄС Українська 259 몇 ПОПЕРЕДЖЕННЯ ● Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи p. 269

● Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких

● Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки. Загальні вказівки з техніки

НЕБЕЗПЕКА ● Робота з пристроєм і речовинами, для яких він призначений, включаючи безпечний метод ліквідації зібраного матеріалу, здійснюються тільки навченим персоналом. ● Якщо відпрацьоване повітря відводиться в приміщення, то в цьому приміщенні повинен бути забезпечений ступінь повітрообміну L. Для дотримання необхідних граничних значень об'ємний потік може становити максимально 50 % від обсягу свіжого повітря (обсяг приміщення V

x ступінь повітрообміну L

). Без спеціальних вентиляційних заходів: L

пристрій містить шкідливий для здоров'я пил. Спорожнення та технічне обслуговування пристрою, включаючи зняття контейнера для сміття, мають проводитись тільки спеціалістами у відповідному захисному спорядженні. ● Виконуйте прибирання тільки з усіма фільтрувальними елементами, інакше електродвигун пилососа буде пошкоджений і виникне небезпека для здоров'я через підвищений викид дрібного

● Дотримуватися правил техніки безпеки, що застосовуються до матеріалів, що підлягають обробці. ● Дотримуйтесь правил техніки безпеки щодо матеріалів, що підлягають збиранню пилососом. Під час правильної/неправильної експлуатації частини пристрою можуть нагріватися до 125 °C. ● Приладдя, дозволене виробником для використання, є електропровідним. Не використовуйте приладдя інших виробників. ● Використання подовжувачів заборонено

몇 ПОПЕРЕДЖЕННЯ ● Забороняється використовувати або зберігати пристрій на відкритому повітрі у вологих умовах. ● Для безпечного положення пристрою задіяти стоянкове гальмо на напрямному ролику. У разі неактивного стоянкового гальма пристрій може безконтрольно почати рухатись. ● Пристрій не призначений для збирання горючих рідин (займистих, легкозаймистих, вкрай вогненебезпечних відповідно до директиви з небезпечних речовин 67/ 548/ЄЕС) (температура спалаху нижче 55 °C), а також сумішей горючого пилу з горючими рідинами. ● Пристрій не призначений для збирання пилу з надзвичайно низькою найменшою енергією займання (ME <1 mJ), такого як фарбувальні порошки, змочна сірка, алюмінієвий порошок, стеарат свинцю. ● Пристрій не призначений для збирання джерел загоряння і пилу з температурою тління 190 °C.

кожним введенням в експлуатацію перевіряти, чи під'єднані кабелі зрівнювання потенціалів (проводи заземлення). 몇 ОБЕРЕЖНО ● У разі тривалих перерв в експлуатації та після використання вимикати пристрій за допомогою вимикача пристрою та витягувати штепсельну вилку з розетки. ● Пристрій можна підключати до мережі лише поза зоною 22. Вказівка ● Зверніть увагу, що до пилу з енергією займання менше 1 мДж можуть застосовуватися додаткові правила.260 Українська Дії у разі виникнення аварійної

Небезпека травмування та пошкоджень у разі короткого замикання або інших електричних несправностей Небезпека ураження електричним струмом, небезпека опіків Вимкніть пристрій та витягніть штепсельну вилку. Дії у разі поломки фільтра / витоку:

1. Негайно вимкнути пристрій.

Забороняється продовження експлуатації пристрою.

2. Уставлення фільтра.

Використання за призначенням Пристрій призначений для: ●Збирання сухого, горючого, небезпечного для здоров'я пилу; клас пилу M відповідно до EN 60335-2-69 ● збирання пилу груп IIIC, IIIB і IIIA ● збирання легкозаймистого пилу в зоні 22 ● збирання вологих речовин ● використання над землею ● Промислове використання, наприкладу складських та виробничих приміщеннях ● професійного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості. Безперебійне функціонування пристрою забезпечується лише в разі використання всмоктувального шланга з номінальним діаметром DN40 та DN50. Будь-який інший спосіб застосування пристрою вважається невідповідним. Пристрій не призначений для: ●Збирання джерел загоряння і пилу з температурою тління ≤190 °C ●Збирання пилу Al і Mg ●Збирання горючих рідин (займистих, легкозаймистих, вкрай вогненебезпечних відповідно до директиви з небезпечних речовин 67/ 548/ЄЕС) (температура спалаху нижче 55 °C), а також сумішей горючого пилу з горючими рідинами ● Збирання магнієвого пилу або

● Збирання сумішей горючих рідин і легкозаймистого пилу ● Збирання тліючих або гарячих частинок, оскільки це може призвести до пожежі або вибуху ● Збирання канцерогенних речовин Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я

довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям. Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/ REACH Приладдя та запасні деталі

Небезпека вибуху через не затверджені приладдя Для роботи з конструкціями типа 22 дозволяється застосовувати лише те приладдя, яке схвалене виробником та помічене наклейкою «Вибухобезпечно». Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.Українська 261 Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

До комплекту поставки не входять приладдя. Приладдя необхідно замовляти окремо залежно від застосування. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі виявлення пошкоджень, що виникли під час транспортування, повідомте про це свого дилера. Опис пристрою Рисунки див. на сторінці з зображеннями Малюнок A 1 Колесо зі стоянковим гальмом 2 Контейнер для сміття 3 Пробка 4 Фіксатор проміжного кільця 5 Очищення фільтра 6 Манометр 7 Вимикач усмоктувальної турбіни 8 Головка пилососа 9 Фільтр 10 Ущільнювальне кільце 11 Тримач фільтра 12 Мережевий кабель 13 Заводська табличка 14 Ручка для перенесення 15 Ручка для перенесення 16 Дугова ручка контейнера для сміття 17 Ручка-штовхач 18 Кільце фільтра 19 Усмоктувальний патрубок 20 Шасі Символи на пристрої Пристрій призначений для збирання пилу до класу М. 몇 ПОПЕРЕДЖЕННЯ Пошкодження шкіри, легенів та очей Викид дрібного пилу під час спорожнення, технічного обслуговування та утилізації Під час робіт щодо спорожнення і техобслуговування, включаючи пилоуловлювальны контейнери, використовувати належні засоби індивідуального захисту. На наклейці зазначені значення макс. розрідження відносно поперечного перерізу використовуваного всмоктувального шланга. Поточне значення можна зчитати на манометрі. Дійсні значення для цього пристрою вказано у главі Зчитування мінімального рівня потоку повітря. Якщо значення нижче допустимого, необхідно очистити фільтр (див. главу Очищення фільтра) або замінити його (див. главу Заміна фільтра). Різні поперечні перерізи шланга дозволяють адаптуватися до різних перерізів з'єднань комплектуючих деталей. Введення в експлуатацію 몇 ПОПЕРЕДЖЕННЯ Неправильно підключена лінія вирівнювання потенціалів Ураження електричним струмом Перед кожним введенням в експлуатацію перевіряйте, чи під'єднана лінія вирівнювання потенціалів (провід заземлення).

(№ для замовлення 9.990-222.0) Мішок для сміття (№ для замовлення 9.989-606.0)262 Українська 몇 ПОПЕРЕДЖЕННЯ Небезпека через шкідливий для здоров'я пил Захворювання дихальних шляхів, спричинені вдиханням пилу. Не експлуатувати пристрій без фільтрувального елемента, оскільки в іншому разі існує небезпека для здоров'я через збільшення викидів дрібного пилу.

Відсутній фільтрувальний елемент Пошкодження всмоктувального

Не використовуйте пристрій без фільтрувального елемента.

1. Установити пристрій у робоче

2. Зафіксувати пристрій за допомогою

3. Необхідно пересвідчитись, що

4. Вставити всмоктувальний шланг (не

входить до комплекту поставки) у всмоктувальний патрубок.

5. Перевірити рівень заповнення

контейнера для сміття (див. главу Перевірка рівня заповнення контейнера для сміття).

6. Якщо потрібно, спорожнити

контейнер для сміття (див. главу Спорожнення контейнера для

7. Перед сухим прибиранням вставити

мішок для сміття (див. главу Сухе прибирання).

8. Приєднати потрібне приладдя (не

входить до комплекту поставки) до всмоктувального шланга. Перевірка рівня заповнення контейнера для сміття Коли контейнер для сміття наповнюється до нижнього краю всмоктувального патрубка на контейнері для сміття, його необхідно спорожнити. Пристрій не вимикається автоматично у разі перевищення максимального рівня заповнення.

1. Регулярно перевіряти рівень

заповнення контейнера для сміття. Антистатична система Статичні заряди видаляються завдяки заземленому з'єднувальному патрубку. Це запобігає іскрінню та ураженню електричним струмом під час використання електропровідного приладдя, схваленого виробником. Експлуатація Пристрій призначений для всмоктування дрібного пилу до класу М. 몇 ПОПЕРЕДЖЕННЯ Небезпека через шкідливий для здоров'я пил Захворювання дихальних шляхів, спричинені вдиханням пилу. Не експлуатувати пристрій без фільтрувального елемента, оскільки в іншому разі існує небезпека для здоров'я через збільшення викидів дрібного пилу.

Небезпека через попадання дрібного

Небезпека пошкодження електродвигуна пилососа. Не знімайте фільтрувальний елемент під час прибирання. Сухе прибирання

Як промисловий пилосос, пристрій призначений для збирання сухого горючого пилу. Перехід з вологого прибирання на

Перехід з вологого прибирання на

Небезпека пошкодження фільтра Якщо фільтрувальний елемент вогкий, не використовувати пилосос для збору сухого пилу, оскільки це може призвести до того, що фільтр заб'ється і стане непридатним до використання.Українська 263

1. Перед сухим прибиранням вологий

фільтр слід добре просушити або замінити на сухий.

2. У разі необхідності змінити фільтр.

Встановлення мішка для сміття

1. Зафіксувати пристрій за допомогою

стоянкових гальм. Малюнок B

2. Підняти дугову ручку.

Контейнер для сміття розблоковується та опускається. Малюнок C

3. Витягнути контейнер для сміття за

дугову ручку з пристрою. Малюнок D

Вставити мішок для сміття в контейнер для сміття та обережно притиснути до стінки та дна контейнера.

5. Край мішка для сміття перегнути

назовні через край контейнера. 몇 ПОПЕРЕДЖЕННЯ Неправильні дії під час закривання контейнера для сміття Небезпека защемлення Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального

Закрити контейнер для сміття, натиснувши на дугову ручку обома

Статичний заряд контейнера для

Займання пилу Переконайтеся, що заземлення на шасі має контакт з контейнером для

6. Вставити контейнер для сміття і

зафіксувати його дуговою ручкою. Знімання мішка для сміття

1. Зафіксувати пристрій за допомогою

стоянкових гальм. Малюнок B

2. Підняти дугову ручку.

Контейнер для сміття розблоковується та опускається. Малюнок C

3. Витягнути контейнер для сміття за

дугову ручку з пристрою. Малюнок F

4. Підняти краї мішка для сміття.

5. Щільно закрити мішок для сміття

6. Витягти мішок для сміття.

7. Утилізувати мішок для сміття

відповідно до чинних приписів. 몇 ПОПЕРЕДЖЕННЯ Неправильні дії під час закривання контейнера для сміття Небезпека защемлення Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального

Закрити контейнер для сміття, натиснувши на дугову ручку обома

Статичний заряд контейнера для

Займання пилу Переконайтеся, що заземлення на шасі має контакт з контейнером для

8. Вставити контейнер для сміття і

зафіксувати його дуговою ручкою. Увімкнення пристрою

1. Вставити штепсельну вилку в розетку.

2. Увімкнути пристрій за допомогою

вимикача усмоктувальної турбіни.

3. Розпочати процес прибирання.

Виконання прибирання

1. Регулярно перевіряти рівень

заповнення контейнера для сміття, оскільки пристрій не вимикається автоматично під час прибирання.

2. Якщо необхідно, спорожнити

контейнер для сміття (див. главу Спорожнення контейнера для сміття).264 Українська

3. Якщо потрібно, очистити фільтр (див.

главу Очищення фільтра) або замінити (див. главу Заміна

Зчитування мінімального рівня потоку повітря На передній панелі пристрою вбудований манометр, який показує розрідження під час всмоктування всередині пристрою. Якщо досягнуто максимальне розрядження (див. таблицю), фільтр необхідно очистити (див. главу Очищення фільтра). Це значення залежить від потужності пристрою та всмоктувального шлангу, що застосовується. Якщо в результаті очищення розрядження значно не зменшується, фільтр необхідно замінити

див. главу Заміна фільтра).

Перевищення максимального розрядження Втрата потужності Якщо зазначене значення перевищене, швидкість повітря падає нижче 20 м/с. Очистіть або замініть фільтр. Очищення фільтра Якщо манометр показує максимальне розрядження (див. главу Зчитування мінімального рівня потоку повітря), фільтр необхідно очистити. Малюнок G

1. Під час процесу всмоктування

закривати впускний отвір або всмоктувальний шланг.

2. Потягнути кришку системи очищення

фільтра 3-4 рази і кожен раз тримати її відкритою протягом 1-2 секунд. Вимикання пристрою

1. Вимкнути пристрій за допомогою

вимикача усмоктувальної турбіни.

2. Витягти штепсельну вилку з розетки.

Після кожного використання Спорожнення контейнера для сміття Контейнер для сміття слід спорожняти за потреби та після кожного використання, а також очищати зсередини та зовні за допомогою пилососа та вологої ганчірки. У разі очищення пристрою пилососом слід використовувати такий самий пристрій або пилосос вищого класу. Впускний отвір або всмоктувальний шланг закриті.

1. Увімкнути пристрій за допомогою

вимикача усмоктувальної турбіни.

2. Очистити фільтр (див. главу

3. Вимкнути пристрій за допомогою

вимикача усмоктувальної турбіни.

4. Зафіксувати пристрій за допомогою

стоянкових гальм. Малюнок B

5. Підняти дугову ручку.

Контейнер для сміття розблоковується та опускається. Малюнок C

6. Витягнути контейнер для сміття за

дугову ручку з пристрою.

7. Спорожнити контейнер для сміття.

потрібно, зняти мішок для сміття (див. главу Знімання мішка для

몇 ПОПЕРЕДЖЕННЯ Неправильні дії під час закривання контейнера для сміття Небезпека защемлення Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального

Закрити контейнер для сміття, натиснувши на дугову ручку обома

Максимальне розрядження DN40 12,0 кПа (120 мбар) DN50 7,0 кПа (70 мбар)Українська 265 Малюнок E

Статичний заряд контейнера для

Займання пилу Переконайтеся, що заземлення на шасі має контакт з контейнером для

8. Вставити контейнер для сміття і

зафіксувати його дуговою ручкою. Закривання всмоктувального

몇 ПОПЕРЕДЖЕННЯ Небезпека травмування Пошкодження шкіри, легенів та очей внаслідок впливу дрібного пилу Після зняття всмоктувального шланга всмоктувальний патрубок необхідно закрити пробкою.

1. Зняти всмоктувальний шланг.

2. Точно вставити пробку у

всмоктувальний патрубок.

3. Засунути пробку до упору.

4. Повертати пробку вправо, доки

всмоктувальний патрубок щільно не закриється. Очищення пристрою 몇 ПОПЕРЕДЖЕННЯ Неправильна утилізація стічних вод Забруднення довкілля Дотримуватись місцевих правил обробки стічних вод.

1. Очистити пристрій ззовні та всередині

за допомогою пилососа та протерти його вологою ганчіркою. У разі очищення пристрою пилососом слід використовувати такий самий пристрій або пилосос вищого класу.

2. Зняти приладдя (не входить до

комплекту поставки) та у разі необхідності промити водою і

1. Обмотати мережевий кабель навколо

2. Зберігати пристрій у сухому

приміщенні, вживши заходів від несанкціонованого використання. Транспортування

Недотримання ваги Небезпека травмування та

Під час транспортування враховувати вагу пристрою.

1. Закрити всмоктувальний патрубок

для транспортування без утворення пилу (див. главу Закривання всмоктувального патрубка).

2. Відпустити стоянкові гальма і

пересувати пристрій за ручку.

3. Щоб завантажити пристрій, тримати

його за шасі і ручку.

4. Під час перевезення транспортними

засобами пристрій слід фіксувати від ковзання та перекидання.

Недотримання ваги Небезпека травмування та

Під час зберігання враховувати вагу

1. Зберігати пристрій тільки у

приміщеннях. Догляд і технічне обслуговування

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм Небезпека травмування, ураження електричним струмом Перед проведенням робіт на пристрої вимкнути пристрій. Витягти штепсельну вилку.266 Українська

Небезпека через шкідливий для здоров'я пил Захворювання дихальних шляхів, спричинені вдиханням пилу. В ході проведення технічного обслуговування пристрою (наприклад, заміна фільтру) слід використовувати респіратор Р2 або вищого ступеня захисту та одноразовий одяг. 몇 ПОПЕРЕДЖЕННЯ Небезпека через шкідливий для здоров'я пил Захворювання дихальних шляхів, спричинені вдиханням пилу. Принаймні один раз на рік виробник або особа, що пройшла інструктаж, повинні перевіряти справне функціонування запобіжних пристроїв для запобігання небезпек, наприклад, герметичність пристрою, наявність пошкоджень фільтра, функціонування контрольних

Засоби для догляду, що містять

Можуть бути пошкоджені пластикові

Не використовуйте для очищення засоби для догляду, що містять

Пилоуловлювальні машини є захисними пристроями для запобігання й усунення небезпек згідно з правилами Німецького федерального відомства державного страхування від нещасних випадків (DGUV): ●Для проведення технічного обслуговування користувач, наскільки це можливо, повинен

пристрій, провести його очищення і техобслуговування, не піддаючи при цьому небезпеці обслуговуючий персонал та інших осіб. До належних заходів безпеки належать знезараження, проведене перед розбиранням, місцева примусова фільтрувальна вентиляція в місці розбирання пристрою, прибирання місця обслуговування і відповідний захист персоналу. ●До видалення пристрою з небезпечної зони зовнішня поверхня пристрою повинна бути знезаражена шляхом очищення пилососом або витерта начисто, або оброблена ущільнюючим засобом. Усі частини пристрою, видалені з небезпечної зони, повинні розглядатися як забруднені. Необхідно ужити всіх заходів, щоб уникнути розповсюдження пилу. ●Під час проведення обслуговування або ремонту пристрою усі забруднені деталі, які неможливо очистити належним чином, слід викинути. Такі предмети мають бути поміщені у непроникні мішки та утилізовані відповідно до положень щодо утилізації таких відходів. ●Під час транспортування та технічного обслуговування пристрою всмоктувальний патрубок слід закрити пробкою.

1. Зауважте, що прості роботи з

технічного обслуговування та

ви можете виконувати самостійно.

2. Зовнішню поверхню пристрою та

внутрішню сторону контейнера регулярно протирати вологою

Роботи з перевірки і технічного обслуговування Регулярно перевіряти пристрій відповідно до національних законодавчих норм з техніки безпеки. Роботи з техобслуговування повинні проводитися спеціалістом через регулярні проміжки часу згідно з вказівками виробника з дотриманням чинних положень і вимог до безпеки. Роботи з електросистемою може проводити лише фахівець-електрик. У разі виникнення питань звертатися до філії компанії KÄRCHER.Українська 267 Заміна фільтра

Викид пилу під час заміни фільтра Пошкодження шкіри, легенів та очей через викид пилу Під час заміни фільтра використовувати належний захисний

Заміну фільтра виконувати у відповідній зоні для техобслуговування Утилізуйте фільтр відповідно до законодавчих норм.

1. Зафіксувати пристрій за допомогою

2. Вимкнути пристрій за допомогою

3. Витягти штепсельну

4. Розблокувати і зняти головку

5. Зняти забруднений фільтр.

6. Відразу після знімання забрудненого

фільтра з пристрою покласти його в пакет і щільно закрити пакет.

7. Утилізувати забруднений фільтр

відповідно до вимог законодавства.

8. Перевірити ущільнювальне кільце на

відсутність пошкоджень.

9. Видалити бруд на стороні чистого

зворотному порядку. Переконатися, що тримач фільтра знаходиться по центру в кишенях фільтра. 11.Встановити і зафіксувати головку

Заміна мішка для сміття

1. Зафіксувати пристрій за допомогою

стоянкових гальм. Малюнок B

2. Підняти дугову ручку.

Контейнер для сміття розблоковується та опускається. Малюнок C

3. Витягнути контейнер для сміття за

дугову ручку з пристрою. Малюнок F

4. Підняти краї мішка для сміття.

5. Щільно закрити мішок для сміття

6. Витягти мішок для сміття.

7. Утилізувати мішок для сміття

відповідно до чинних приписів. Малюнок D

8. Вставити новий мішок для сміття в

контейнер для сміття та обережно притиснути до стінки та дна контейнера.

9. Край мішка для сміття перегнути

назовні через край контейнера. 몇 ПОПЕРЕДЖЕННЯ Неправильні дії під час закривання контейнера для сміття Небезпека защемлення Під час закривання у жодному разі не тримати руки між контейнером для сміття та кільцем фільтра та не підносити їх близько до підіймального

Закрити контейнер для сміття, натиснувши на дугову ручку обома

Статичний заряд контейнера для

Займання пилу Переконайтеся, що заземлення на шасі має контакт з контейнером для

10.Вставити контейнер для сміття і зафіксувати його дуговою ручкою. Допомога в разі несправностей

Ненавмисний запуск пристрою / удар електричним струмом Ненавмисний запуск усмоктувального двигуна може призвести до травмування. Напруга на електричних деталях може привести до удару електричним струмом. Перед проведенням будь-яких робіт на пристрої вимкнути пристрій і витягти штепсельну вилку з розетки.268 Українська Усі перевірки та роботи з електричними частинами приладу мають виконуватися фахівцем.

У разі виникнення несправності пристрій слід негайно вимкнути. Перед повторним використанням слід усунути несправність. Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі. Усмоктувальна турбіна не працює

1. Перевірити штепсельну розетку та

запобіжник системи електроживлення.

2. Перевірити мережевий кабель та

штепсельну вилку пристрою.

3. Увімкніть пристрій.

Потужність всмоктування знижується

засмічення із всмоктувального сопла, всмоктувальної трубки або всмоктувального шланга.

2. Перевірити правильне встановлення

3. Очистити фільтр (див. главу

4. Перевірити і за необхідності

відкоригувати положення фільтра.

5. Замінити фільтр (див. главу Заміна

Під час всмоктування виходить пил

1. Перевірити і за необхідності

відкоригувати положення

2. Очистити фільтр (див. главу

3. Замінити фільтр (див. главу Заміна

Згідно із законодавчими нормами пристрій утилізується після закінчення строку використання.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження». Технічні характеристики Електричне підключення Напруга мережі V 220-240 Фаза ~1 Частота мережі Hz 50-60 Номінальна потужність W 1200 Максимальна потужність W 1350 Ступінь захисту IP64 Клас захисту I Розміри та маси Типова робоча маса kg 61,2 Довжина x ширина x

Корисна фільтрувальна

1,5 Умови навколишнього середовища Температура навколишнього

°C -10<Ta <40 Температура зберігання °C -10-40Українська 269 Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми заявляємо, що названий нижче виріб відповідає відповідним положенням перелічених директив і регламентів. У разі внесення неузгоджених із нами змін до виробу ця заява втрачає свою чинність. Виріб: Пилосос для сухого прибирання Тип: 9.990-xxx Директиви та регламенти 2006/42/EG (+2009/127/EG) 2014/30/ЄС 2014/34/EU 2011/65/ЄС Застосовувані гармонізовані

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN 60079-0: 2018 EN 60079-31: 2014 EN IEC 63000: 2018 Застосовувані негармонізовані

Особа, відповідальна за ведення документації: A. Гаг (A. Haag) Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Німеччина) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 м. Вальдштеттен, 01.11.24 Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Німеччина) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 Дані про потужність пристрою Об'єм контейнера l40 Вакуум (макс.) kPa 24,7 Макс. об'ємний потік з усмоктувальним шлангом DN50, L=3,0 м / L=5,0 м

Макс. об'ємний потік з усмоктувальним шлангом DN40, L=3,0 м / L=5,0 м

всмоктувального шланга DN70 Номінальний діаметр всмоктувального шланга DN40/

Номер для замовлення основного фільтра 9.990-

Розраховані значення згідно з EN 60335-2-69 Значення вібрації на руці/

Рівень звукового тиску

дБ(А)2 Мережевий кабель Тип H07RN- F 3G 1,5 мм

дБ(A) 2 Желі кабелі Түрі H07RN- F 3G 1,5 мм
